Практическая работа по дисциплине Материалы и изделия сантехнических устройств

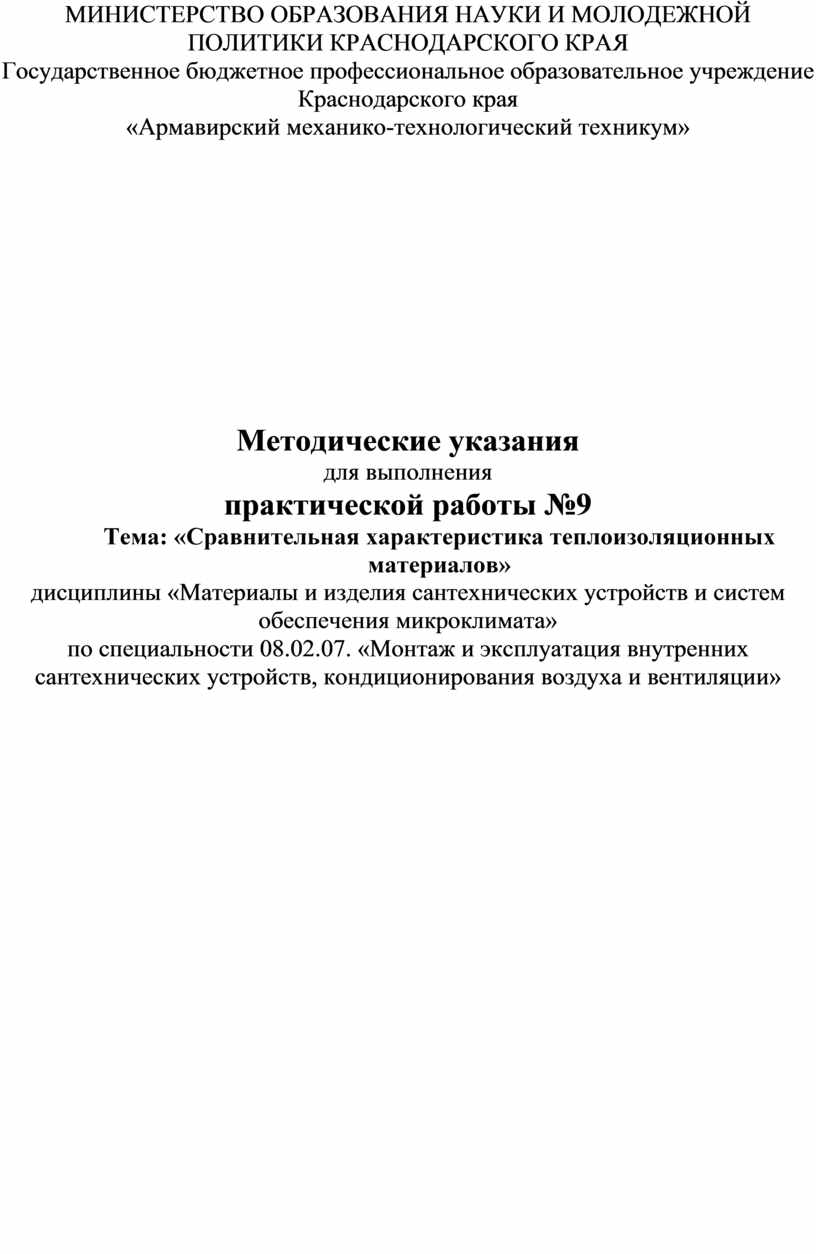

МИНИСТЕРСТВО ОБРАЗОВАНИЯ НАУКИ И МОЛОДЕЖНОЙ ПОЛИТИКИ КРАСНОДАРСКОГО КРАЯ

Государственное бюджетное профессиональное образовательное учреждение Краснодарского края

«Армавирский механико-технологический техникум»

Методические указания

для выполнения

практической работы №9

Тема: «Сравнительная характеристика теплоизоляционных материалов»

дисциплины «Материалы и изделия сантехнических устройств и систем обеспечения микроклимата»

по специальности 08.02.07. «Монтаж и эксплуатация внутренних сантехнических устройств, кондиционирования воздуха и вентиляции»

2022

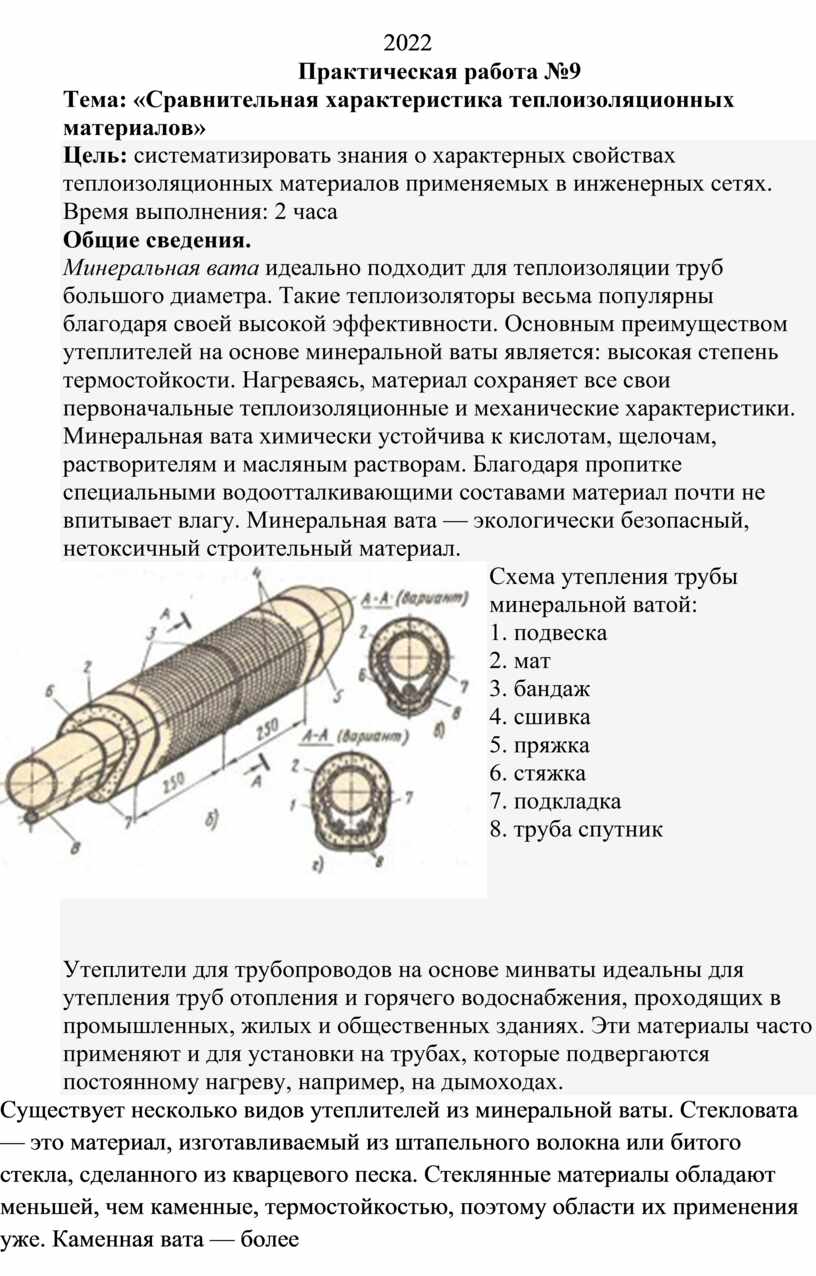

Практическая работа №9

Тема: «Сравнительная характеристика теплоизоляционных материалов»

Цель: систематизировать знания о характерных свойствах теплоизоляционных материалов применяемых в инженерных сетях.

Время выполнения: 2 часа

Общие сведения.

Минеральная вата идеально подходит для теплоизоляции труб большого диаметра. Такие теплоизоляторы весьма популярны благодаря своей высокой эффективности. Основным преимуществом утеплителей на основе минеральной ваты является: высокая степень термостойкости. Нагреваясь, материал сохраняет все свои первоначальные теплоизоляционные и механические характеристики. Минеральная вата химически устойчива к кислотам, щелочам, растворителям и масляным растворам. Благодаря пропитке специальными водоотталкивающими составами материал почти не впитывает влагу. Минеральная вата — экологически безопасный, нетоксичный строительный материал.

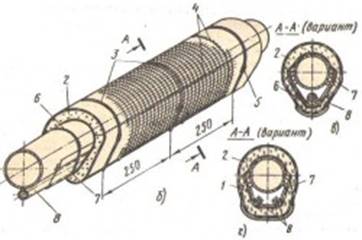

Схема утепления трубы минеральной ватой:

1. подвеска

2. мат

3. бандаж

4. сшивка

5. пряжка

6. стяжка

7. подкладка

8. труба спутник

Утеплители для трубопроводов на основе минваты идеальны для утепления труб отопления и горячего водоснабжения, проходящих в промышленных, жилых и общественных зданиях. Эти материалы часто применяют и для установки на трубах, которые подвергаются постоянному нагреву, например, на дымоходах.

Существует несколько видов утеплителей из минеральной ваты. Стекловата — это материал, изготавливаемый из штапельного волокна или битого стекла, сделанного из кварцевого песка. Стеклянные материалы обладают меньшей, чем каменные, термостойкостью, поэтому области их применения уже. Каменная вата — более термостойкий утеплитель, его производят из базальтовых горных пород.

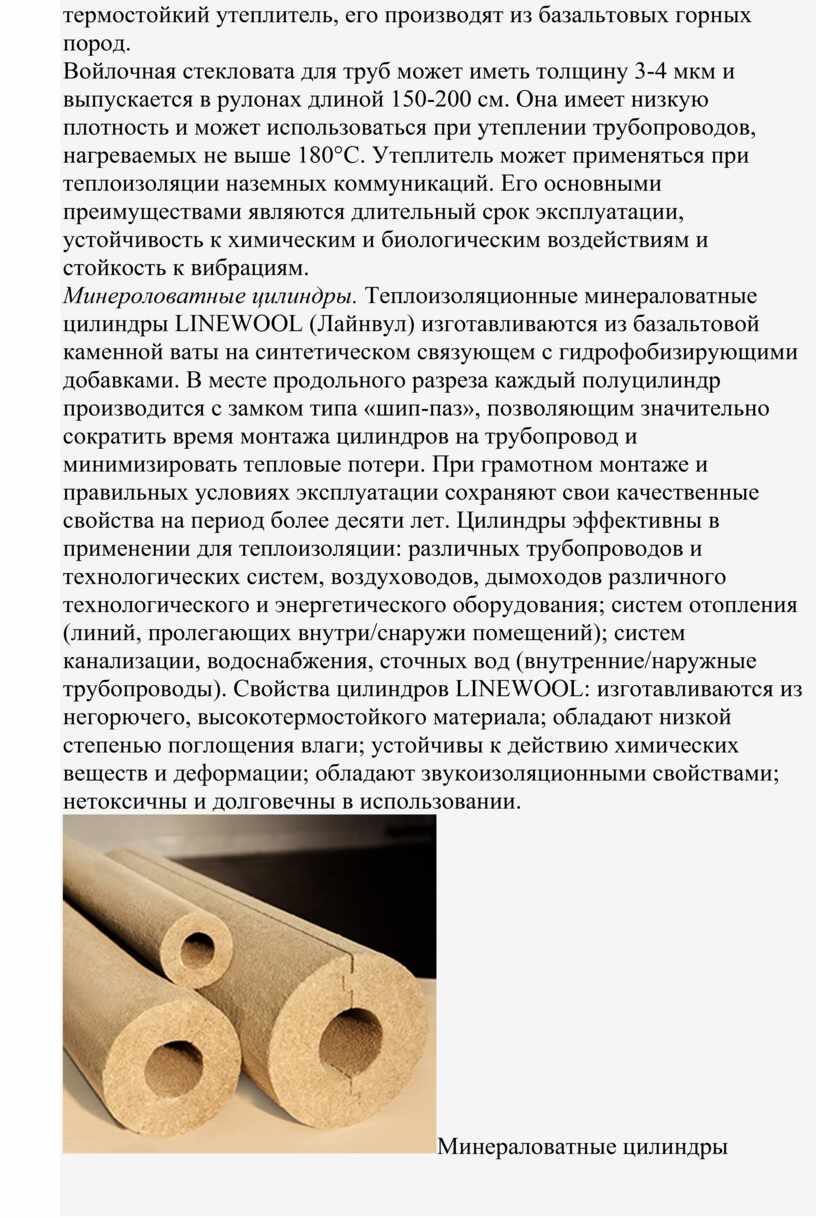

Войлочная стекловата для труб может иметь толщину 3-4 мкм и выпускается в рулонах длиной 150-200 см. Она имеет низкую плотность и может использоваться при утеплении трубопроводов, нагреваемых не выше 180°С. Утеплитель может применяться при теплоизоляции наземных коммуникаций. Его основными преимуществами являются длительный срок эксплуатации, устойчивость к химическим и биологическим воздействиям и стойкость к вибрациям.

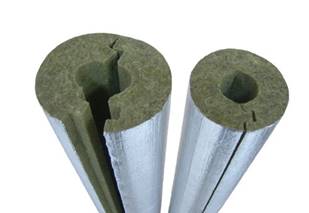

Минероловатные цилиндры. Теплоизоляционные минераловатные цилиндры LINEWOOL (Лайнвул) изготавливаются из базальтовой каменной ваты на синтетическом связующем c гидрофобизирующими добавками. В месте продольного разреза каждый полуцилиндр производится с замком типа «шип-паз», позволяющим значительно сократить время монтажа цилиндров на трубопровод и минимизировать тепловые потери. При грамотном монтаже и правильных условиях эксплуатации сохраняют свои качественные свойства на период более десяти лет. Цилиндры эффективны в применении для теплоизоляции: различных трубопроводов и технологических систем, воздуховодов, дымоходов различного технологического и энергетического оборудования; систем отопления (линий, пролегающих внутри/снаружи помещений); систем канализации, водоснабжения, сточных вод (внутренние/наружные трубопроводы). Свойства цилиндров LINEWOOL: изготавливаются из негорючего, высокотермостойкого материала; обладают низкой степенью поглощения влаги; устойчивы к действию химических веществ и деформации; обладают звукоизоляционными свойствами; нетоксичны и долговечны в использовании.

Минераловатные цилиндры

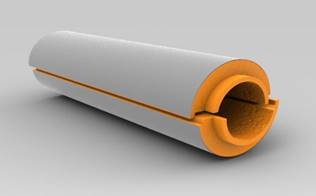

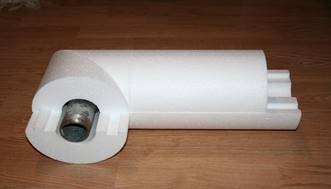

Пенополиуретановый теплоизолятор представляет собой конструкцию жесткой формы, которая состоит из стенок и ребер. Производится он в заводских условиях способом «труба в трубе». Такой утеплить имеет и другой название — теплоизолирующая скорлупа. Материал достаточно прочен и отлично удерживает тепло внутри трубы.

Его основными достоинствами являются нетоксичность и отсутствие запаха, устойчивость к гниению, безопасность для здоровья человека, высокая прочность, позволяющая предотвращать возможные повреждения трубопроводов, связанные с внешними механическими воздействиями, химическая устойчивость к растворителям, кислотам, щелочам и пластификаторам, отличные диэлектрические свойства, возможность применения в любых погодных условиях. Благодаря всем этим свойствам материал может использоваться для теплоизоляции труб как в помещениях, так и на улице. Есть у него и один существенный недостаток — высокая стоимость.

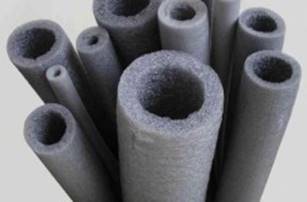

Цилиндры для утепления трубопроводов из вспененного полиэтилена являются экологически чистым, безопасным для человека, стойким к высокой влажности и резким перепадам температур материалом. Такие материалы являются едва ли не самым популярным теплоизолятором. Он имеет вид трубки определенного диаметра со специальным надрезом. Его применяют для теплоизоляции труб холодного и горячего водоснабжения и отопительных систем. Материалы на основе вспененного полиэтилена не сохраняют свои качества при взаимодействии с любыми строительными материалами (бетон, известь и т.д.).

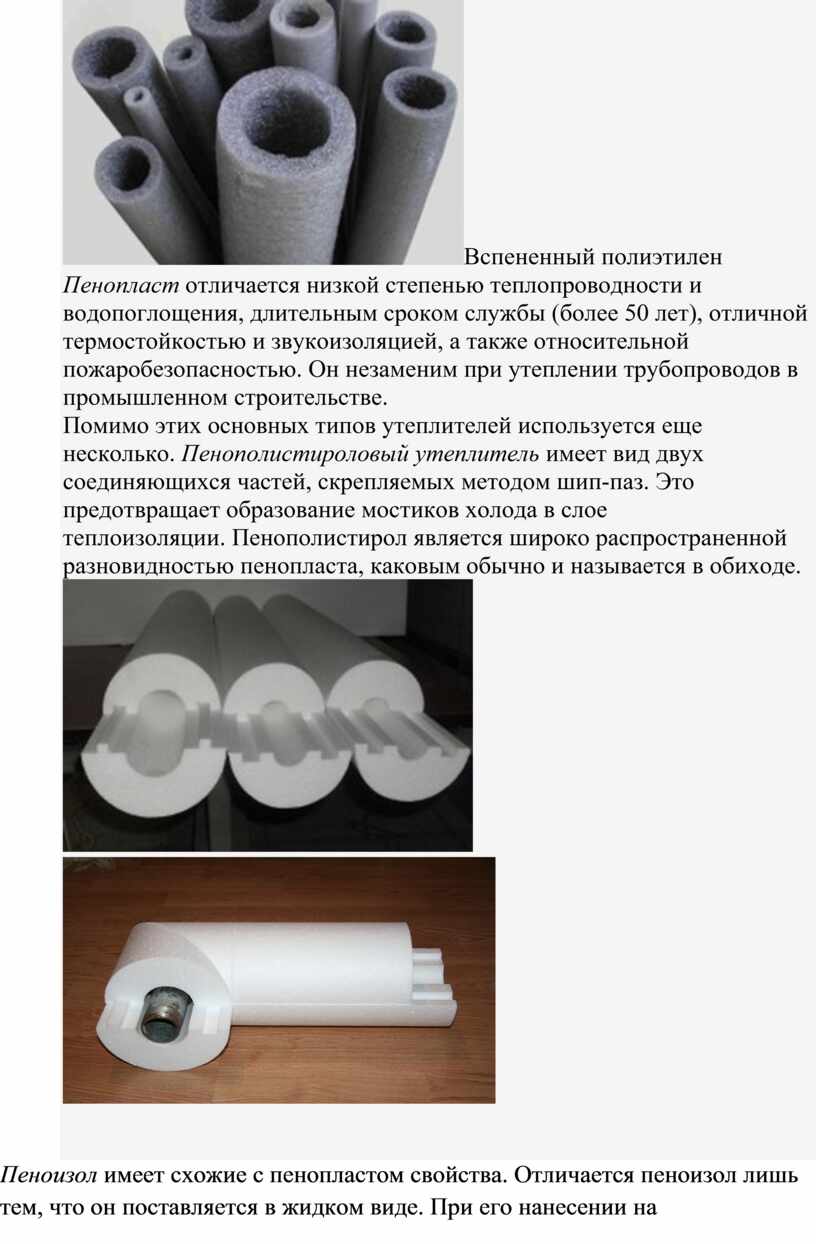

Вспененный полиэтилен

Пенопласт отличается низкой степенью теплопроводности и водопоглощения, длительным сроком службы (более 50 лет), отличной термостойкостью и звукоизоляцией, а также относительной пожаробезопасностью. Он незаменим при утеплении трубопроводов в промышленном строительстве.

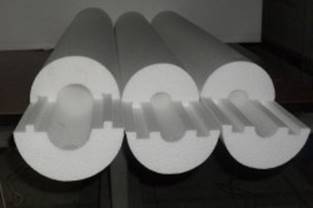

Помимо этих основных типов утеплителей используется еще несколько. Пенополистироловый утеплитель имеет вид двух соединяющихся частей, скрепляемых методом шип-паз. Это предотвращает образование мостиков холода в слое теплоизоляции. Пенополистирол является широко распространенной разновидностью пенопласта, каковым обычно и называется в обиходе.

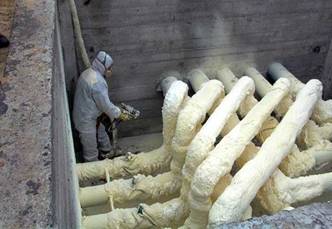

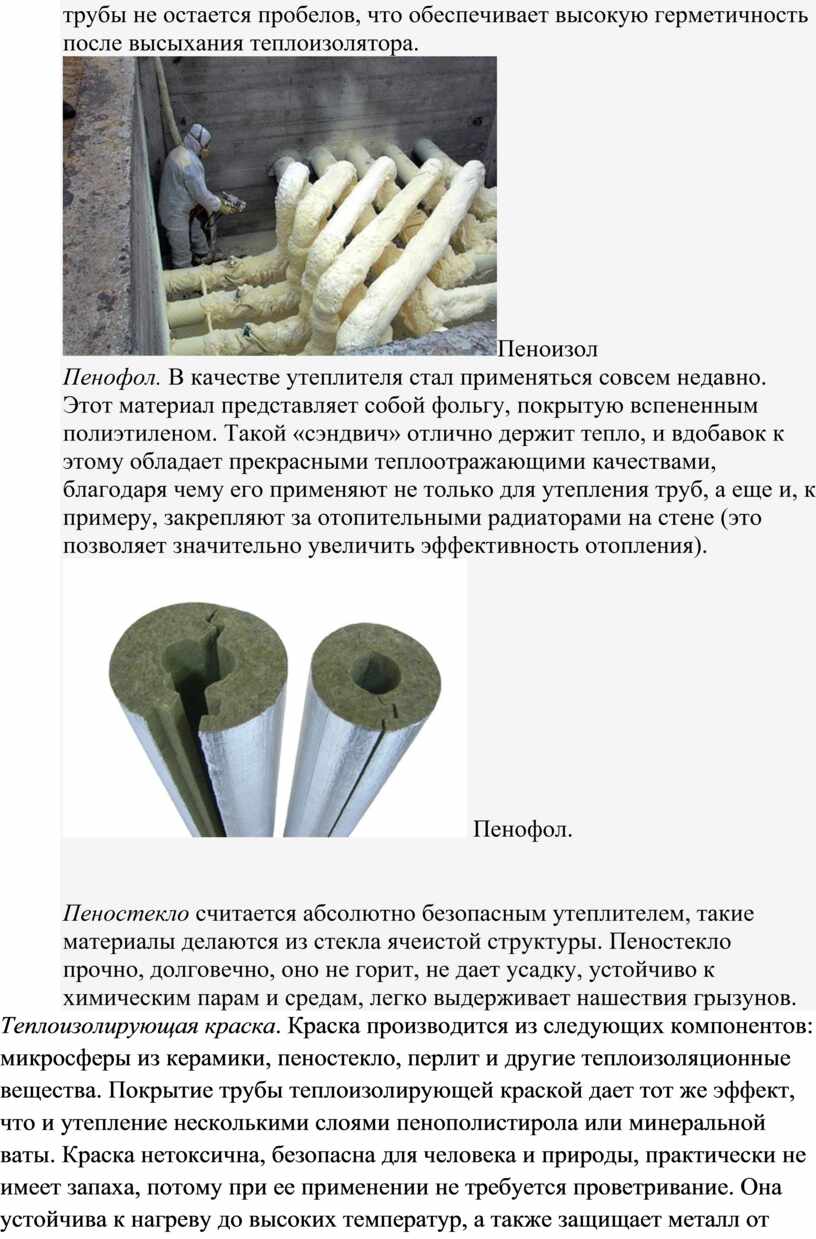

Пеноизол имеет схожие с пенопластом свойства. Отличается пеноизол лишь тем, что он поставляется в жидком виде. При его нанесении на трубы не остается пробелов, что обеспечивает высокую герметичность после высыхания теплоизолятора.

Пеноизол

Пенофол. В качестве утеплителя стал применяться совсем недавно. Этот материал представляет собой фольгу, покрытую вспененным полиэтиленом. Такой «сэндвич» отлично держит тепло, и вдобавок к этому обладает прекрасными теплоотражающими качествами, благодаря чему его применяют не только для утепления труб, а еще и, к примеру, закрепляют за отопительными радиаторами на стене (это позволяет значительно увеличить эффективность отопления).

 Пенофол.

Пеностекло считается абсолютно безопасным утеплителем, такие материалы делаются из стекла ячеистой структуры. Пеностекло прочно, долговечно, оно не горит, не дает усадку, устойчиво к химическим парам и средам, легко выдерживает нашествия грызунов.

Теплоизолирующая краска. Краска производится из следующих компонентов: микросферы из керамики, пеностекло, перлит и другие теплоизоляционные вещества. Покрытие трубы теплоизолирующей краской дает тот же эффект, что и утепление несколькими слоями пенополистирола или минеральной ваты. Краска нетоксична, безопасна для человека и природы, практически не имеет запаха, потому при ее применении не требуется проветривание. Она устойчива к нагреву до высоких температур, а также защищает металл от коррозии. Краска может использоваться как в бытовых, так и в производственных и промышленных условиях. Данный утеплитель выпускается в виде аэрозоля, это максимально облегчает нанесение и позволяет покрыть краской даже самые труднодоступные участки трубопровода.

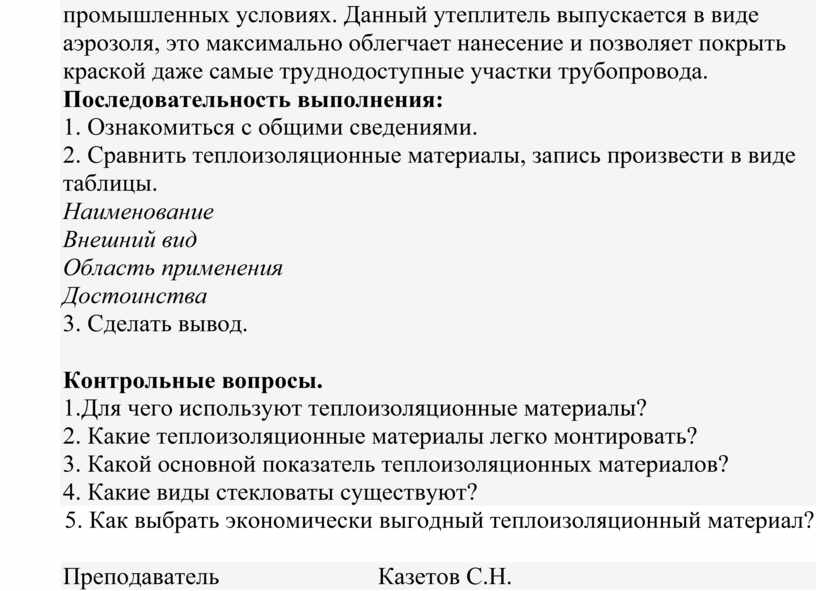

Последовательность выполнения:

1. Ознакомиться с общими сведениями.

2. Сравнить теплоизоляционные материалы, запись произвести в виде таблицы.

Наименование

Внешний вид

Область применения

Достоинства

3. Сделать вывод.

Контрольные вопросы.

1.Для чего используют теплоизоляционные материалы?

2. Какие теплоизоляционные материалы легко монтировать?

3. Какой основной показатель теплоизоляционных материалов?

4. Какие виды стекловаты существуют?

5. Как выбрать экономически выгодный теплоизоляционный материал?

Преподаватель                          Казетов С.Н.
