Практическая работа "Современные системы водоочистки"

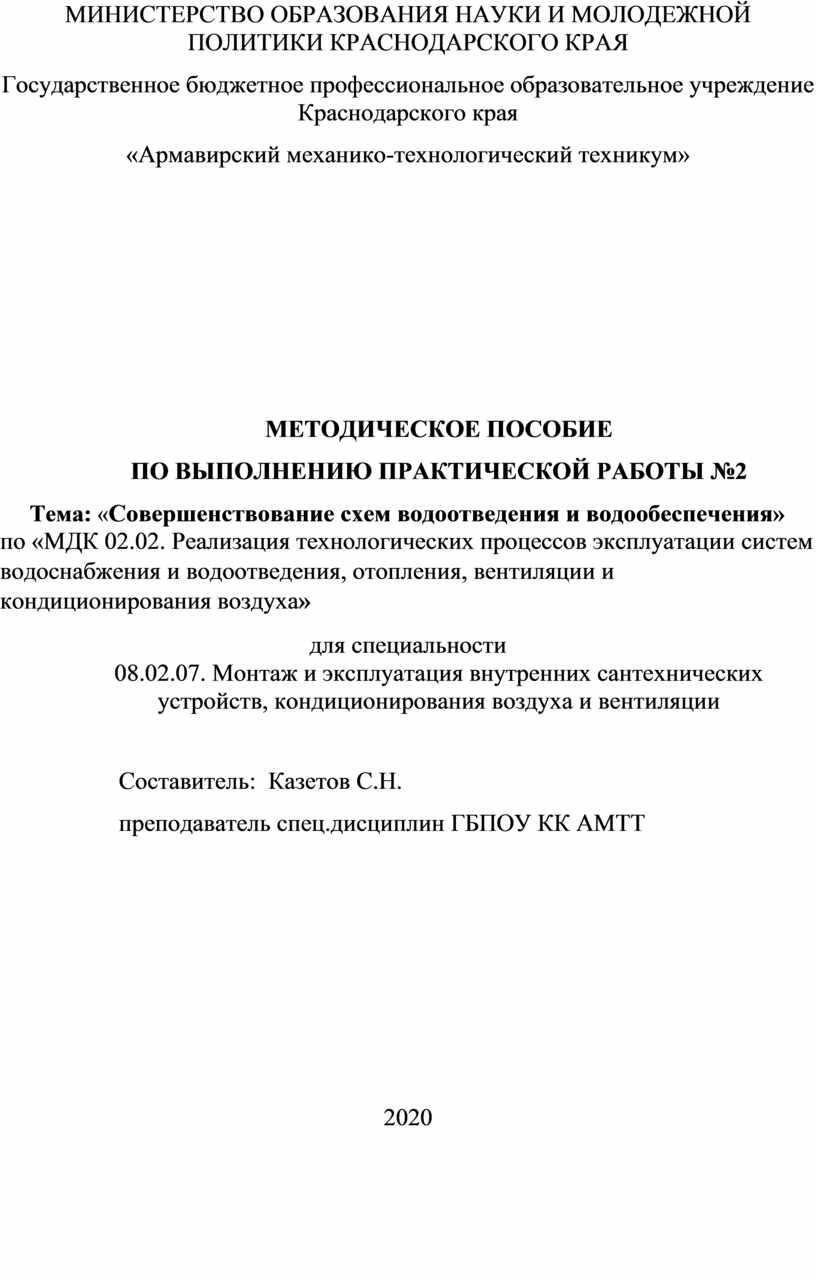

МИНИСТЕРСТВО ОБРАЗОВАНИЯ НАУКИ И МОЛОДЕЖНОЙ ПОЛИТИКИ КРАСНОДАРСКОГО КРАЯ

Государственное бюджетное профессиональное образовательное учреждение Краснодарского края

«Армавирский механико-технологический техникум»

МЕТОДИЧЕСКОЕ ПОСОБИЕ

ПО ВЫПОЛНЕНИЮ ПРАКТИЧЕСКОЙ РАБОТЫ №2

Тема: «Совершенствование схем водоотведения и водообеспечения»

по «МДК 02.02. Реализация технологических процессов эксплуатации систем водоснабжения и водоотведения, отопления, вентиляции и кондиционирования воздуха»

для специальности

08.02.07. Монтаж и эксплуатация внутренних сантехнических устройств, кондиционирования воздуха и вентиляции

Составитель:  Казетов С.Н.

преподаватель спец.дисциплин ГБПОУ КК АМТТ

2020

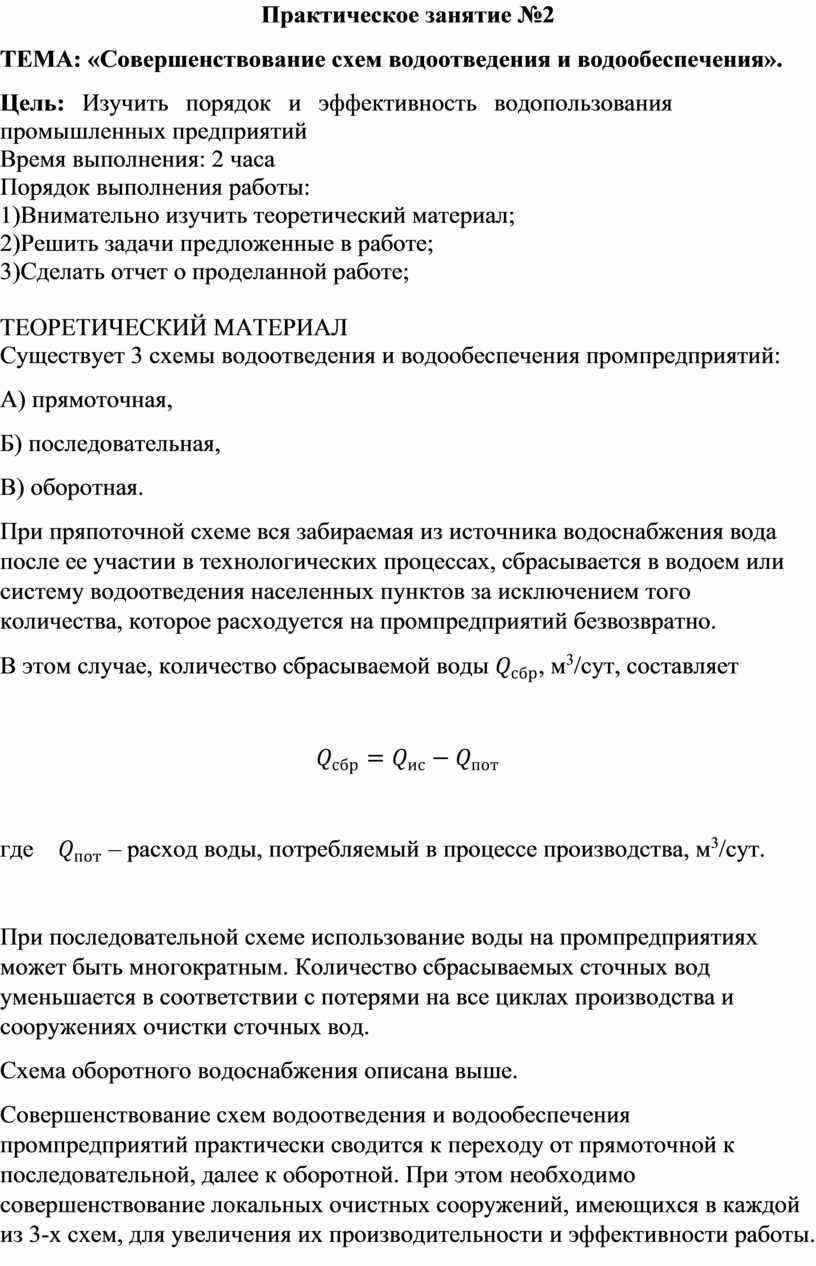

Практическое занятие №2

ТЕМА: «Совершенствование схем водоотведения и водообеспечения».

Цель: Изучить порядок и эффективность водопользования промышленных предприятий

Время выполнения: 2 часа

Порядок выполнения работы:

1)Внимательно изучить теоретический материал;

2)Решить задачи предложенные в работе;

3)Сделать отчет о проделанной работе;

ТЕОРЕТИЧЕСКИЙ МАТЕРИАЛ

Существует 3 схемы водоотведения и водообеспечения промпредприятий:

А) прямоточная,

Б) последовательная,

В) оборотная.

При пряпоточной схеме вся забираемая из источника водоснабжения вода после ее участии в технологических процессах, сбрасывается в водоем или систему водоотведения населенных пунктов за исключением того количества, которое расходуется на промпредприятий безвозвратно.

В этом случае, количество сбрасываемой воды , м³/сут, составляет

где     – расход воды, потребляемый в процессе производства, м³/сут.

При последовательной схеме использование воды на промпредприятиях может быть многократным. Количество сбрасываемых сточных вод уменьшается в соответствии с потерями на все циклах производства и сооружениях очистки сточных вод.

Схема оборотного водоснабжения описана выше.

Совершенствование схем водоотведения и водообеспечения промпредприятий практически сводится к переходу от прямоточной к последовательной, далее к оборотной. При этом необходимо совершенствование локальных очистных сооружений, имеющихся в каждой из 3-х схем, для увеличения их производительности и эффективности работы.

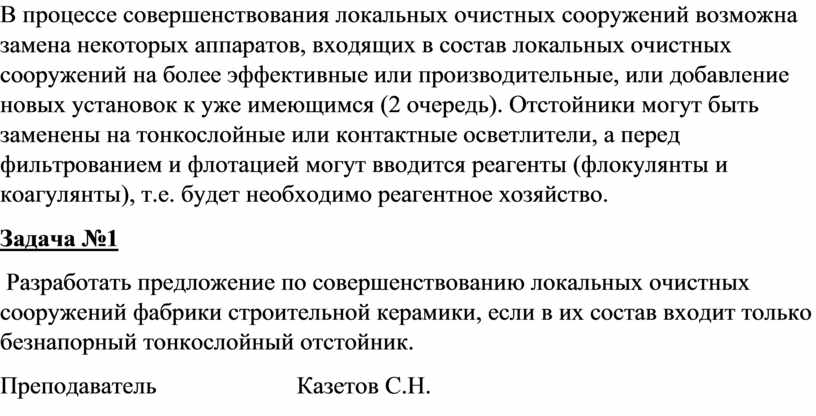

В процессе совершенствования локальных очистных сооружений возможна замена некоторых аппаратов, входящих в состав локальных очистных сооружений на более эффективные или производительные, или добавление новых установок к уже имеющимся (2 очередь). Отстойники могут быть заменены на тонкослойные или контактные осветлители, а перед фильтрованием и флотацией могут вводится реагенты (флокулянты и коагулянты), т.е. будет необходимо реагентное хозяйство.

Задача №1

 Разработать предложение по совершенствованию локальных очистных сооружений фабрики строительной керамики, если в их состав входит только безнапорный тонкослойный отстойник.

Преподаватель                       Казетов С.Н.
