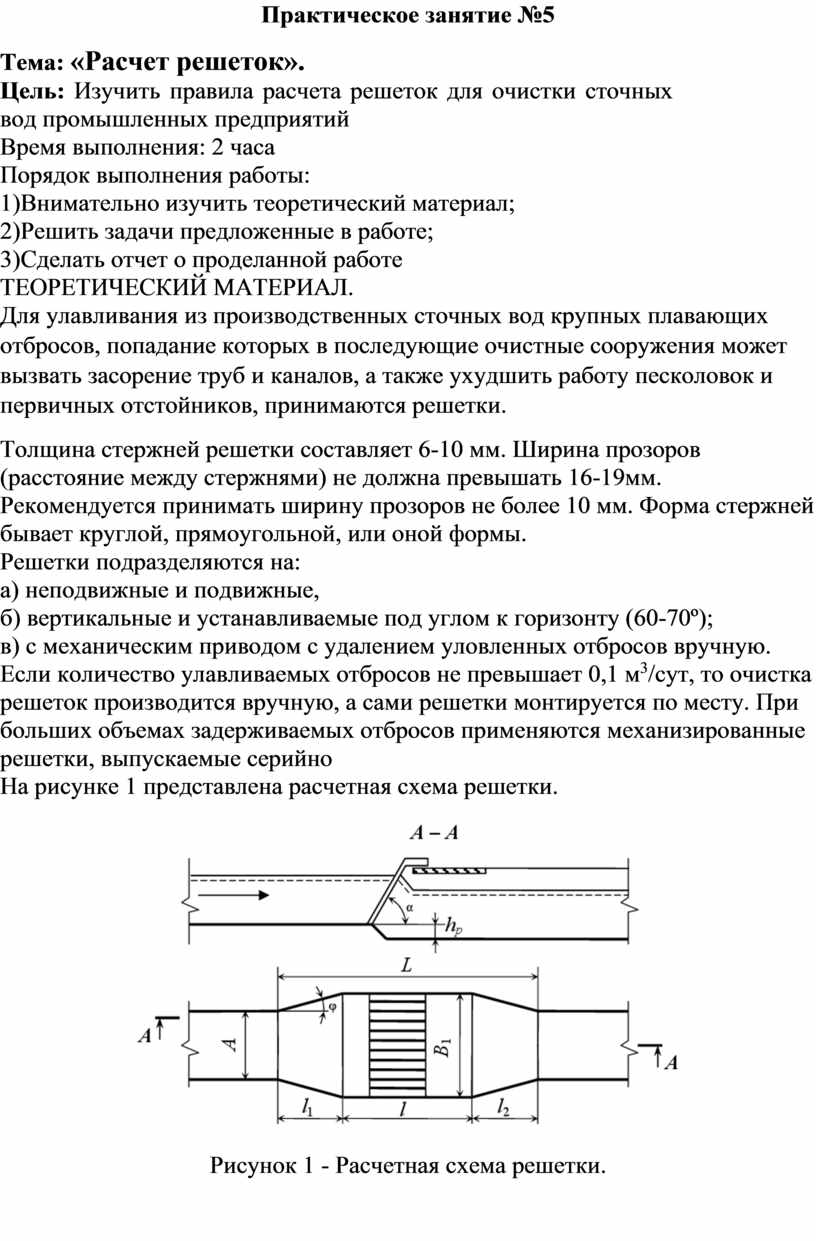

Практическое занятие №5

Тема: «Расчет решеток».

Цель: Изучить правила расчета решеток для очистки сточных вод промышленных предприятий

Время выполнения: 2 часа

Порядок выполнения работы:

1)Внимательно изучить теоретический материал;

2)Решить задачи предложенные в работе;

3)Сделать отчет о проделанной работе

ТЕОРЕТИЧЕСКИЙ МАТЕРИАЛ.

Для улавливания из производственных сточных вод крупных плавающих отбросов, попадание которых в последующие очистные сооружения может вызвать засорение труб и каналов, а также ухудшить работу песколовок и первичных отстойников, принимаются решетки.

Толщина стержней решетки составляет 6-10 мм. Ширина прозоров (расстояние между стержнями) не должна превышать 16-19мм. Рекомендуется принимать ширину прозоров не более 10 мм. Форма стержней бывает круглой, прямоугольной, или оной формы.

Решетки подразделяются на:

а) неподвижные и подвижные,

б) вертикальные и устанавливаемые под углом к горизонту (60-70º);

в) с механическим приводом с удалением уловленных отбросов вручную.

Если количество улавливаемых отбросов не превышает 0,1 м³/сут, то очистка решеток производится вручную, а сами решетки монтируется по месту. При больших объемах задерживаемых отбросов применяются механизированные решетки, выпускаемые серийно

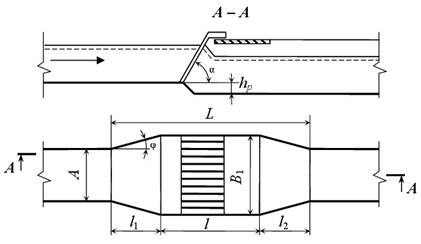

На рисунке 1 представлена расчетная схема решетки.

Рисунок 1 - Расчетная схема решетки.

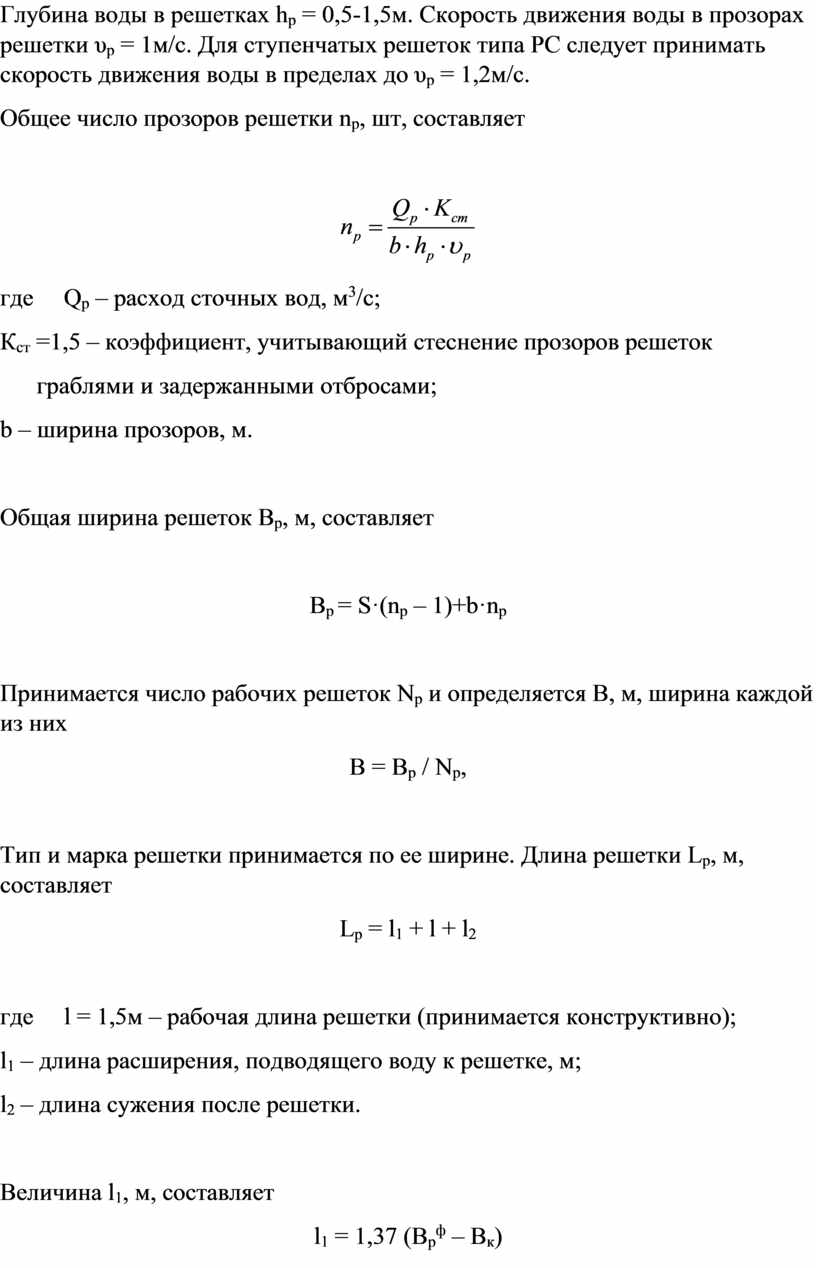

Глубина воды в решетках h_р = 0,5-1,5м. Скорость движения воды в прозорах решетки υ_р = 1м/с. Для ступенчатых решеток типа РС следует принимать скорость движения воды в пределах до υ_р = 1,2м/с.

Общее число прозоров решетки n_р, шт, составляет

где     Q_р – расход сточных вод, м³/с;

К_ст =1,5 – коэффициент, учитывающий стеснение прозоров решеток

      граблями и задержанными отбросами;

b – ширина прозоров, м.

Общая ширина решеток В_р, м, составляет

В_р = S·(n_p – 1)+b·n_p

Принимается число рабочих решеток N_p и определяется В, м, ширина каждой из них

В = В_р / N_p,

Тип и марка решетки принимается по ее ширине. Длина решетки L_p, м, составляет

L_p = l₁ + l + l₂

где     l = 1,5м – рабочая длина решетки (принимается конструктивно);

l₁ – длина расширения, подводящего воду к решетке, м;

l₂ – длина сужения после решетки.

Величина l₁, м, составляет

l₁ = 1,37 (В_р^ф – В_к)

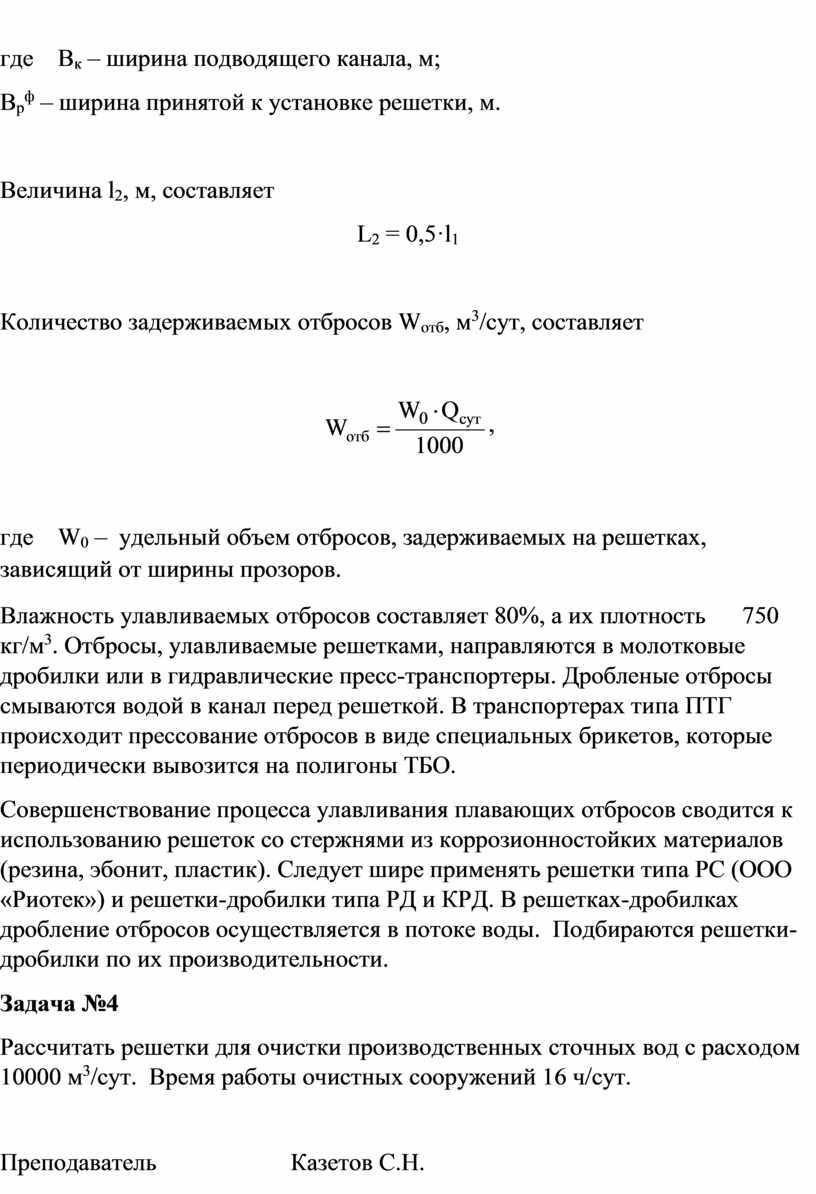

где    В_к – ширина подводящего канала, м;

В_р^ф – ширина принятой к установке решетки, м.

Величина l₂, м, составляет

L₂ = 0,5·l₁

Количество задерживаемых отбросов W_отб, м³/сут, составляет

,

где    W₀ –  удельный объем отбросов, задерживаемых на решетках, зависящий от ширины прозоров.

Влажность улавливаемых отбросов составляет 80%, а их плотность      750 кг/м³. Отбросы, улавливаемые решетками, направляются в молотковые дробилки или в гидравлические пресс-транспортеры. Дробленые отбросы смываются водой в канал перед решеткой. В транспортерах типа ПТГ  происходит прессование отбросов в виде специальных брикетов, которые периодически вывозится на полигоны ТБО.

Совершенствование процесса улавливания плавающих отбросов сводится к использованию решеток со стержнями из коррозионностойких материалов (резина, эбонит, пластик). Следует шире применять решетки типа РС (ООО «Риотек») и решетки-дробилки типа РД и КРД. В решетках-дробилках дробление отбросов осуществляется в потоке воды.  Подбираются решетки-дробилки по их производительности.

Задача №4

Рассчитать решетки для очистки производственных сточных вод с расходом 10000 м³/сут.  Время работы очистных сооружений 16 ч/сут.
