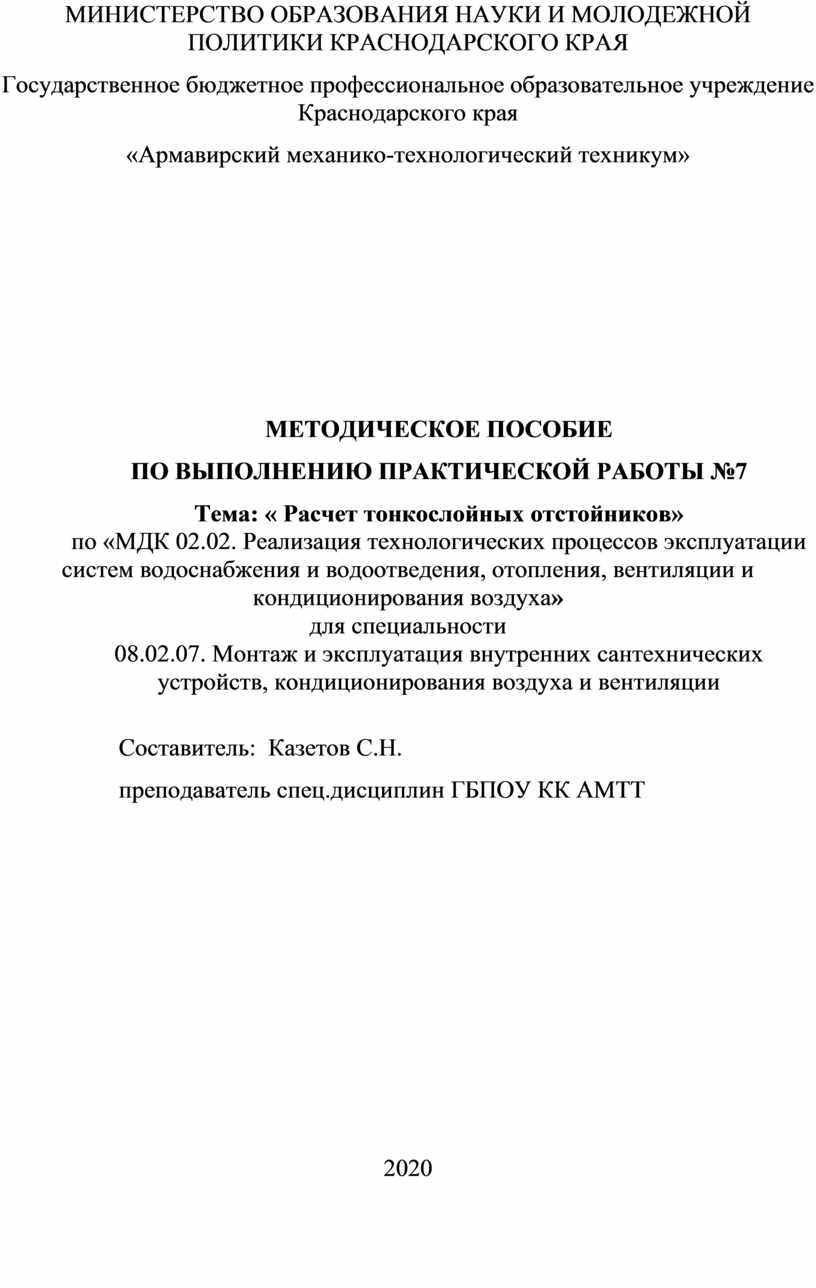

МИНИСТЕРСТВО ОБРАЗОВАНИЯ НАУКИ И МОЛОДЕЖНОЙ ПОЛИТИКИ КРАСНОДАРСКОГО КРАЯ
Государственное бюджетное профессиональное образовательное учреждение Краснодарского края
«Армавирский механико-технологический техникум»
МЕТОДИЧЕСКОЕ ПОСОБИЕ
ПО ВЫПОЛНЕНИЮ ПРАКТИЧЕСКОЙ РАБОТЫ №7
Тема: « Расчет тонкослойных отстойников»
по «МДК 02.02. Реализация технологических процессов эксплуатации систем водоснабжения и водоотведения, отопления, вентиляции и кондиционирования воздуха»
для специальности
08.02.07. Монтаж и эксплуатация внутренних сантехнических устройств, кондиционирования воздуха и вентиляции
Составитель: Казетов С.Н.
преподаватель спец.дисциплин ГБПОУ КК АМТТ
2020

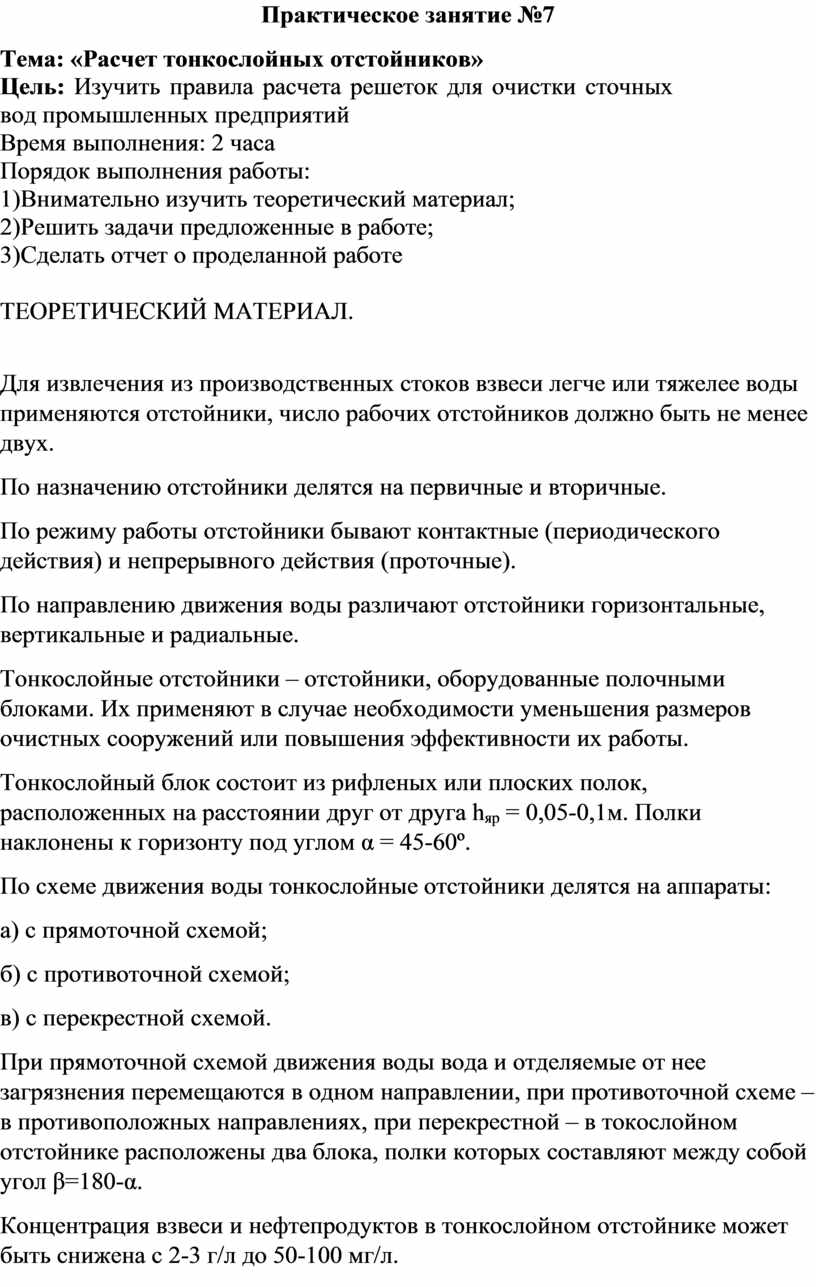

Практическое занятие №7
Тема: «Расчет тонкослойных отстойников»
Цель: Изучить правила расчета решеток для очистки сточных вод промышленных предприятий
Время выполнения: 2 часа
Порядок выполнения работы:
1)Внимательно изучить теоретический материал;
2)Решить задачи предложенные в работе;
3)Сделать отчет о проделанной работе
ТЕОРЕТИЧЕСКИЙ МАТЕРИАЛ.
Для извлечения из производственных стоков взвеси легче или тяжелее воды применяются отстойники, число рабочих отстойников должно быть не менее двух.
По назначению отстойники делятся на первичные и вторичные.
По режиму работы отстойники бывают контактные (периодического действия) и непрерывного действия (проточные).
По направлению движения воды различают отстойники горизонтальные, вертикальные и радиальные.
Тонкослойные отстойники – отстойники, оборудованные полочными блоками. Их применяют в случае необходимости уменьшения размеров очистных сооружений или повышения эффективности их работы.
Тонкослойный блок состоит из рифленых или плоских полок, расположенных на расстоянии друг от друга hяр = 0,05-0,1м. Полки наклонены к горизонту под углом α = 45-60º.
По схеме движения воды тонкослойные отстойники делятся на аппараты:
а) с прямоточной схемой;
б) с противоточной схемой;
в) с перекрестной схемой.
При прямоточной схемой движения воды вода и отделяемые от нее загрязнения перемещаются в одном направлении, при противоточной схеме – в противоположных направлениях, при перекрестной – в токослойном отстойнике расположены два блока, полки которых составляют между собой угол β=180-α.
Концентрация взвеси и нефтепродуктов в тонкослойном отстойнике может быть снижена с 2-3 г/л до 50-100 мг/л.

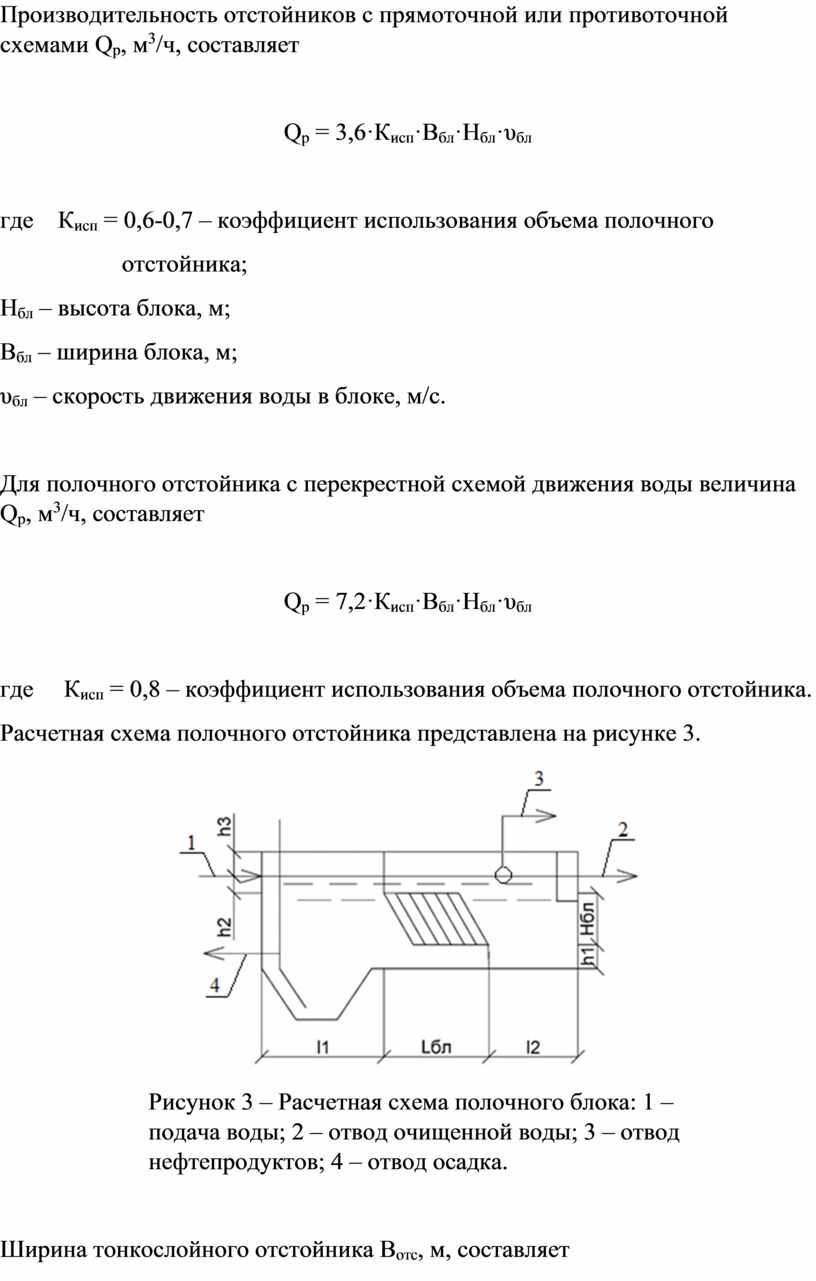

Производительность отстойников с прямоточной или противоточной схемами Qр, м3/ч, составляет
Qр = 3,6·Кисп·Вбл·Нбл·υбл
где Кисп = 0,6-0,7 – коэффициент использования объема полочного
отстойника;
Нбл – высота блока, м;
Вбл – ширина блока, м;
υбл – скорость движения воды в блоке, м/с.
Для полочного отстойника с перекрестной схемой движения воды величина Qр, м3/ч, составляет
Qр = 7,2·Кисп·Вбл·Нбл·υбл
где Кисп = 0,8 – коэффициент использования объема полочного отстойника.
Расчетная схема полочного отстойника представлена на рисунке 3.

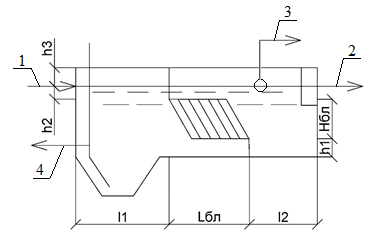

Рисунок 3 – Расчетная схема полочного блока: 1 – подача воды; 2 – отвод очищенной воды; 3 – отвод нефтепродуктов; 4 – отвод осадка.

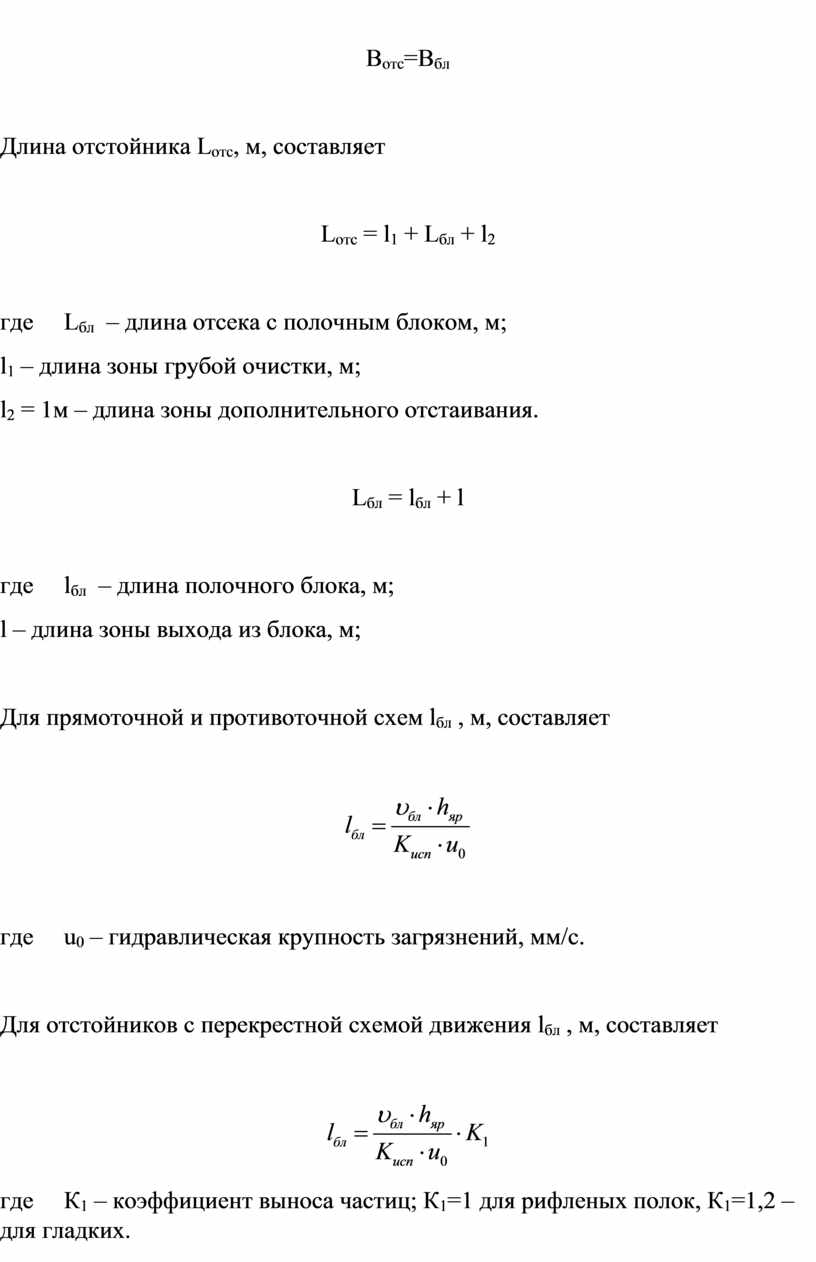

Ширина тонкослойного отстойника Вотс, м, составляет
Вотс=Вбл
Длина отстойника Lотс, м, составляет
Lотс = l1 + Lбл + l2
где Lбл – длина отсека с полочным блоком, м;
l1 – длина зоны грубой очистки, м;
l2 = 1м – длина зоны дополнительного отстаивания.
Lбл = lбл + l
где lбл – длина полочного блока, м;
l – длина зоны выхода из блока, м;
Для прямоточной и противоточной схем lбл , м, составляет
где u0 – гидравлическая крупность загрязнений, мм/с.
Для отстойников с перекрестной схемой движения lбл , м, составляет
где К1 – коэффициент выноса частиц; К1=1 для рифленых полок, К1=1,2 – для гладких.

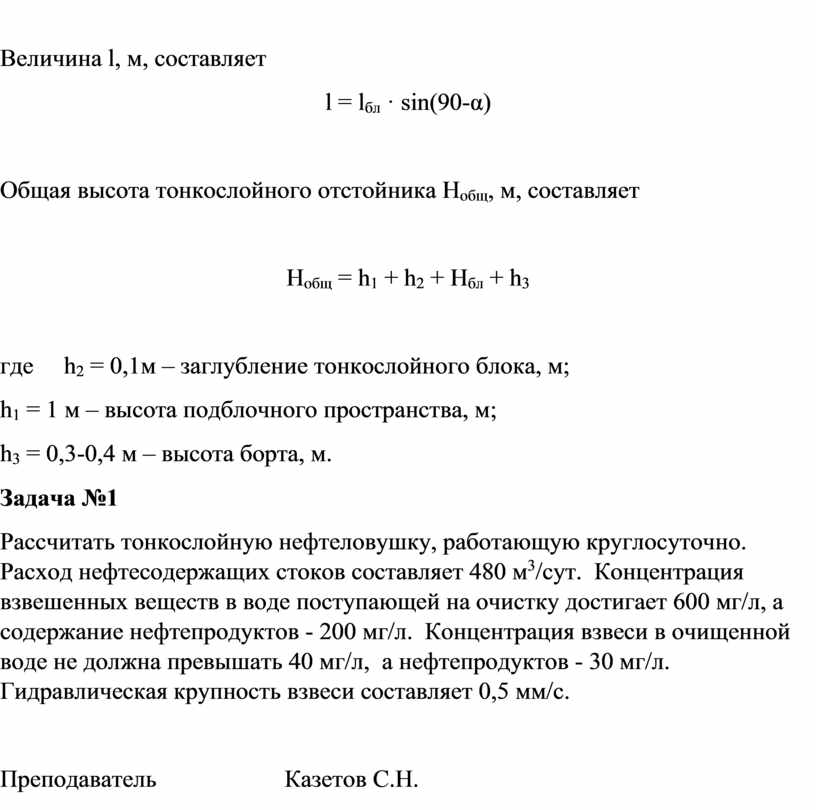

Величина l, м, составляет
l = lбл · sin(90-α)
Общая высота тонкослойного отстойника Нобщ, м, составляет
Нобщ = h1 + h2 + Hбл + h3
где h2 = 0,1м – заглубление тонкослойного блока, м;
h1 = 1 м – высота подблочного пространства, м;
h3 = 0,3-0,4 м – высота борта, м.
Задача №1
Рассчитать тонкослойную нефтеловушку, работающую круглосуточно. Расход нефтесодержащих стоков составляет 480 м3/сут. Концентрация взвешенных веществ в воде поступающей на очистку достигает 600 мг/л, а содержание нефтепродуктов - 200 мг/л. Концентрация взвеси в очищенной воде не должна превышать 40 мг/л, а нефтепродуктов - 30 мг/л. Гидравлическая крупность взвеси составляет 0,5 мм/с.
Преподаватель Казетов С.Н.
