Практическая работа "Современные системы водоочистки"

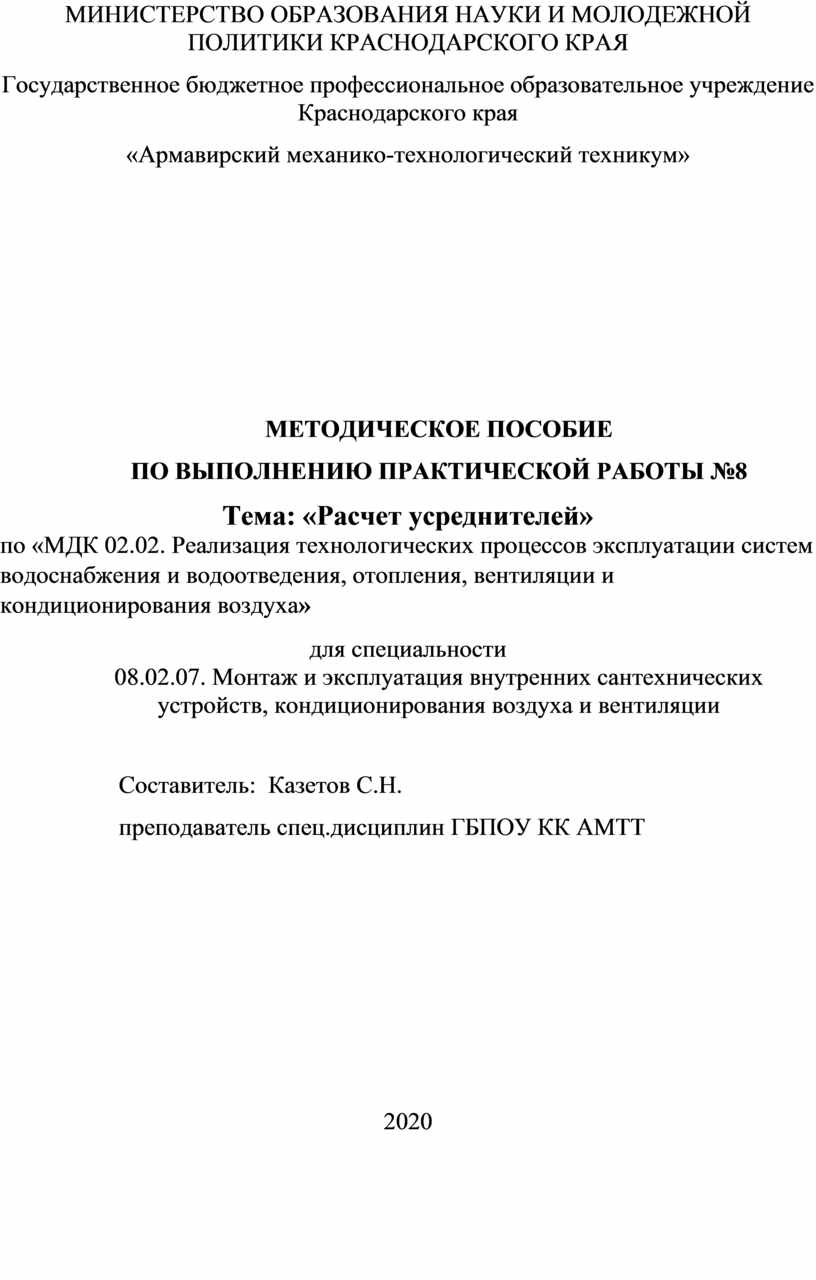

МИНИСТЕРСТВО ОБРАЗОВАНИЯ НАУКИ И МОЛОДЕЖНОЙ ПОЛИТИКИ КРАСНОДАРСКОГО КРАЯ

Государственное бюджетное профессиональное образовательное учреждение Краснодарского края

«Армавирский механико-технологический техникум»

МЕТОДИЧЕСКОЕ ПОСОБИЕ

ПО ВЫПОЛНЕНИЮ ПРАКТИЧЕСКОЙ РАБОТЫ №8

Тема: «Расчет усреднителей»

по «МДК 02.02. Реализация технологических процессов эксплуатации систем водоснабжения и водоотведения, отопления, вентиляции и кондиционирования воздуха»

для специальности

08.02.07. Монтаж и эксплуатация внутренних сантехнических устройств, кондиционирования воздуха и вентиляции

Составитель:  Казетов С.Н.

преподаватель спец.дисциплин ГБПОУ КК АМТТ

2020

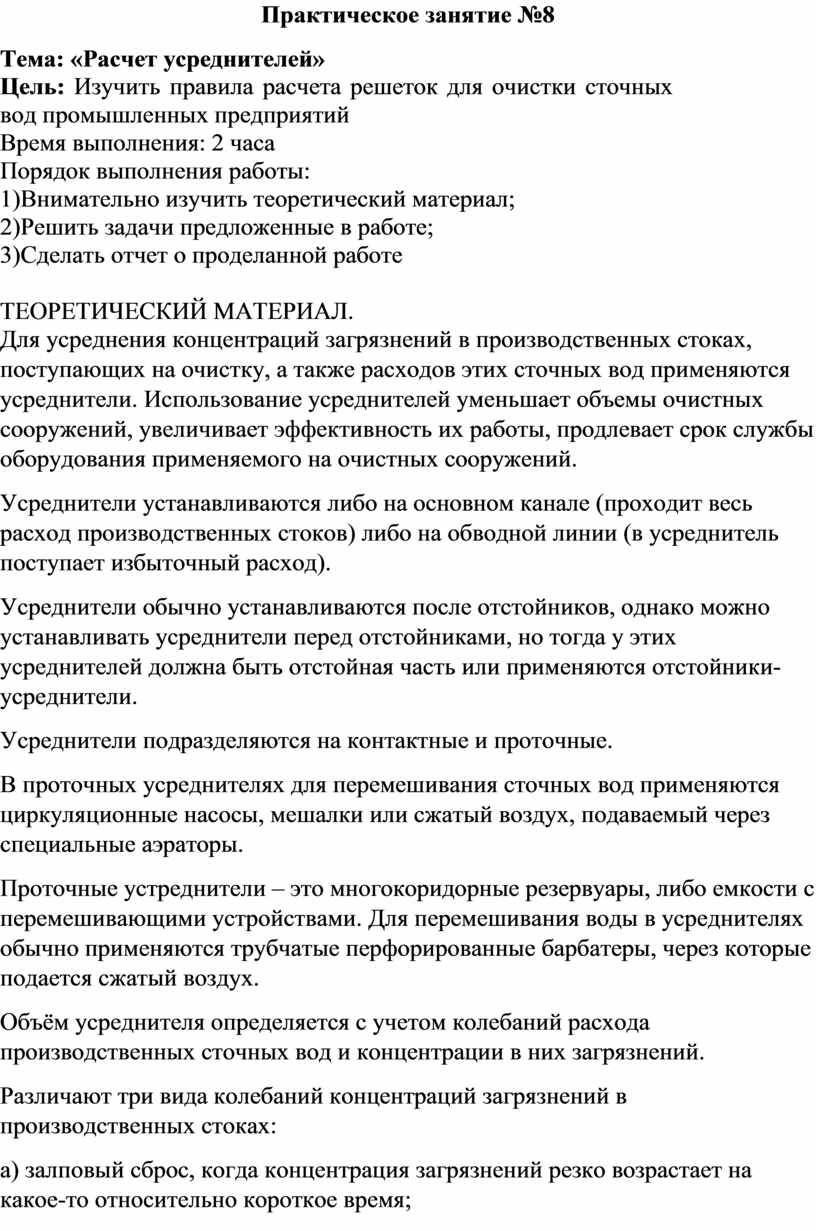

Практическое занятие №8

Тема: «Расчет усреднителей»

Цель: Изучить правила расчета решеток для очистки сточных вод промышленных предприятий

Время выполнения: 2 часа

Порядок выполнения работы:

1)Внимательно изучить теоретический материал;

2)Решить задачи предложенные в работе;

3)Сделать отчет о проделанной работе

ТЕОРЕТИЧЕСКИЙ МАТЕРИАЛ.

Для усреднения концентраций загрязнений в производственных стоках, поступающих на очистку, а также расходов этих сточных вод применяются усреднители. Использование усреднителей уменьшает объемы очистных сооружений, увеличивает эффективность их работы, продлевает срок службы оборудования применяемого на очистных сооружений.

Усреднители устанавливаются либо на основном канале (проходит весь расход производственных стоков) либо на обводной линии (в усреднитель поступает избыточный расход).

Усреднители обычно устанавливаются после отстойников, однако можно устанавливать усреднители перед отстойниками, но тогда у этих усреднителей должна быть отстойная часть или применяются отстойники-усреднители.

Усреднители подразделяются на контактные и проточные.

В проточных усреднителях для перемешивания сточных вод применяются циркуляционные насосы, мешалки или сжатый воздух, подаваемый через специальные аэраторы.

Проточные устреднители – это многокоридорные резервуары, либо емкости с перемешивающими устройствами. Для перемешивания воды в усреднителях обычно применяются трубчатые перфорированные барбатеры, через которые подается сжатый воздух.

Объём усреднителя определяется с учетом колебаний расхода производственных сточных вод и концентрации в них загрязнений.

Различают три вида колебаний концентраций загрязнений в производственных стоках:

а) залповый сброс, когда концентрация загрязнений резко возрастает на какое-то относительно короткое время;

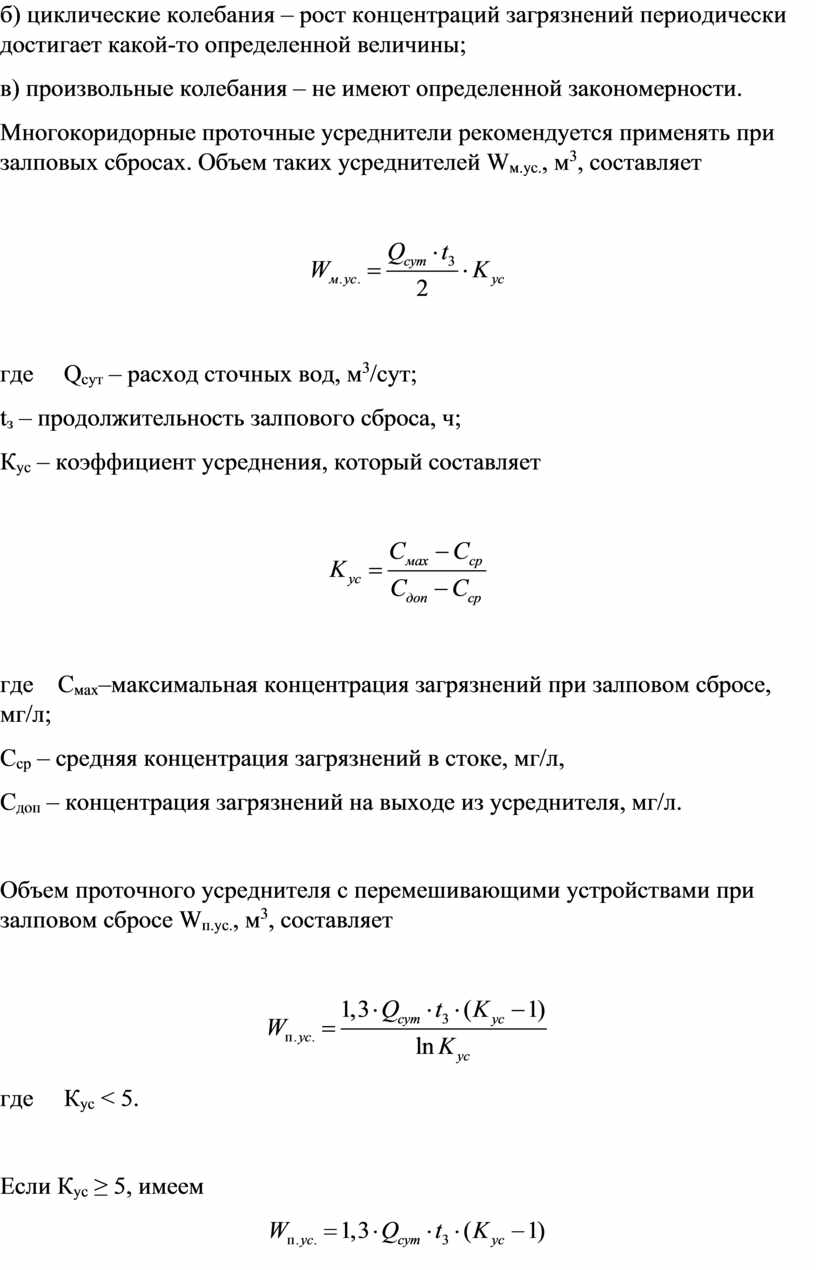

б) циклические колебания – рост концентраций загрязнений периодически достигает какой-то определенной величины;

в) произвольные колебания – не имеют определенной закономерности.

Многокоридорные проточные усреднители рекомендуется применять при залповых сбросах. Объем таких усреднителей W_м.ус., м³, составляет

где     Q_сут – расход сточных вод, м³/сут;

t_з – продолжительность залпового сброса, ч;

К_ус – коэффициент усреднения, который составляет

где    С_мах–максимальная концентрация загрязнений при залповом сбросе, мг/л;

С_ср – средняя концентрация загрязнений в стоке, мг/л,

С_доп – концентрация загрязнений на выходе из усреднителя, мг/л.

Объем проточного усреднителя с перемешивающими устройствами при залповом сбросе W_п.ус., м³, составляет

где     К_ус < 5.

Если К_ус ≥ 5, имеем

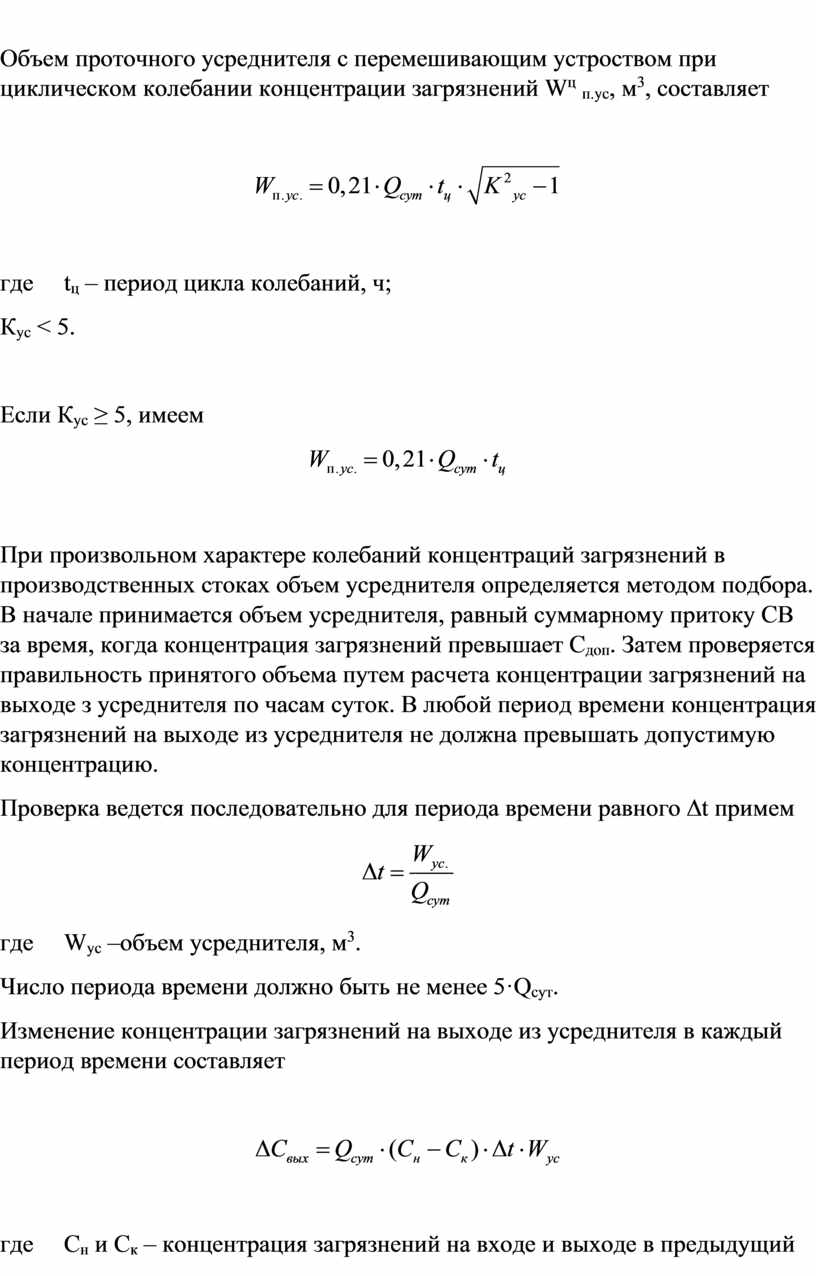

Объем проточного усреднителя с перемешивающим устроством при циклическом колебании концентрации загрязнений W^ц _п.ус, м³, составляет

где     t_ц – период цикла колебаний, ч;

К_ус < 5.

Если К_ус ≥ 5, имеем

При произвольном характере колебаний концентраций загрязнений в производственных стоках объем усреднителя определяется методом подбора. В начале принимается объем усреднителя, равный суммарному притоку СВ за время, когда концентрация загрязнений превышает С_доп. Затем проверяется правильность принятого объема путем расчета концентрации загрязнений на выходе з усреднителя по часам суток. В любой период времени концентрация загрязнений на выходе из усреднителя не должна превышать допустимую концентрацию.

Проверка ведется последовательно для периода времени равного ∆t примем

где     W_ус –объем усреднителя, м³.

Число периода времени должно быть не менее 5·Q_сут.

Изменение концентрации загрязнений на выходе из усреднителя в каждый период времени составляет

где     С_н и С_к – концентрация загрязнений на входе и выходе в предыдущий

                           период времени, мг/л.

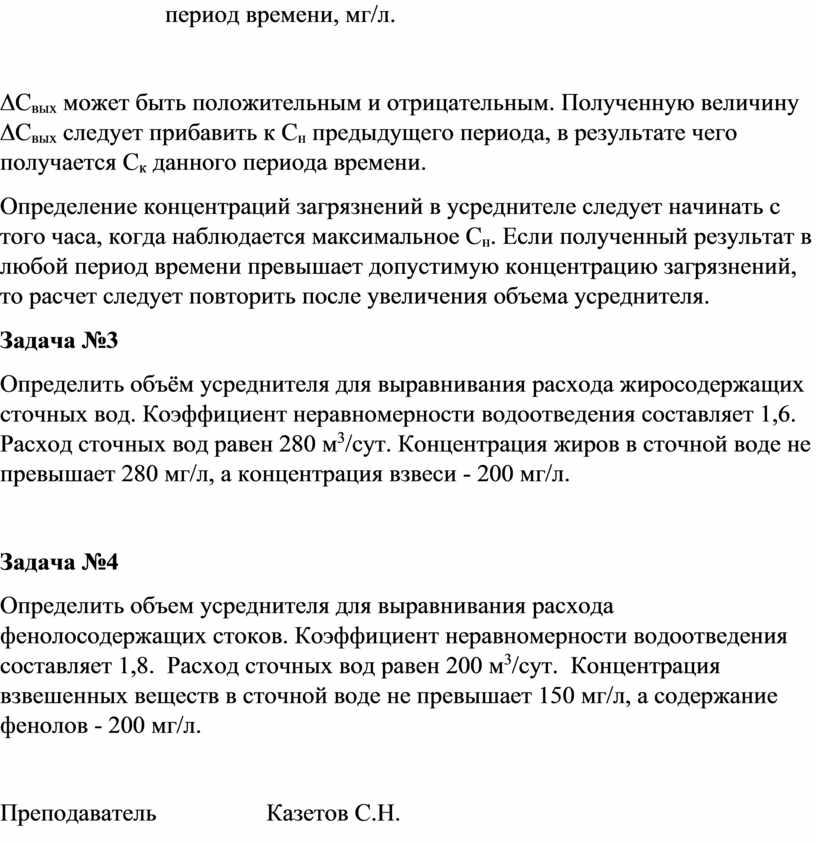

∆С_вых может быть положительным и отрицательным. Полученную величину ∆С_вых следует прибавить к С_н предыдущего периода, в результате чего получается С_к данного периода времени.

Определение концентраций загрязнений в усреднителе следует начинать с того часа, когда наблюдается максимальное С_н. Если полученный результат в любой период времени превышает допустимую концентрацию загрязнений, то расчет следует повторить после увеличения объема усреднителя.

Задача №3

Определить объём усреднителя для выравнивания расхода жиросодержащих сточных вод. Коэффициент неравномерности водоотведения составляет 1,6.  Расход сточных вод равен 280 м³/сут. Концентрация жиров в сточной воде не превышает 280 мг/л, а концентрация взвеси - 200 мг/л.

Задача №4

Определить объем усреднителя для выравнивания расхода фенолосодержащих стоков. Коэффициент неравномерности водоотведения составляет 1,8.  Расход сточных вод равен 200 м³/сут.  Концентрация взвешенных веществ в сточной воде не превышает 150 мг/л, а содержание фенолов - 200 мг/л.

Преподаватель                  Казетов С.Н.
