МИНИСТЕРСТВО ОБРАЗОВАНИЯ НАУКИ И МОЛОДЕЖНОЙ ПОЛИТИКИ КРАСНОДАРСКОГО КРАЯ

Государственное бюджетное профессиональное образовательное учреждение Краснодарского края

«Армавирский механико-технологический техникум»

МЕТОДИЧЕСКОЕ ПОСОБИЕ

ПО ВЫПОЛНЕНИЮ ПРАКТИЧЕСКОЙ РАБОТЫ №18

Тема:« Расчет гальванокоагулятора»

по «МДК 02.02. Реализация технологических процессов эксплуатации систем водоснабжения и водоотведения, отопления, вентиляции и кондиционирования воздуха»

для специальности

08.02.07. Монтаж и эксплуатация внутренних сантехнических устройств, кондиционирования воздуха и вентиляции

Составитель:  Казетов С.Н.

преподаватель спец.дисциплин ГБПОУ КК АМТТ

2020

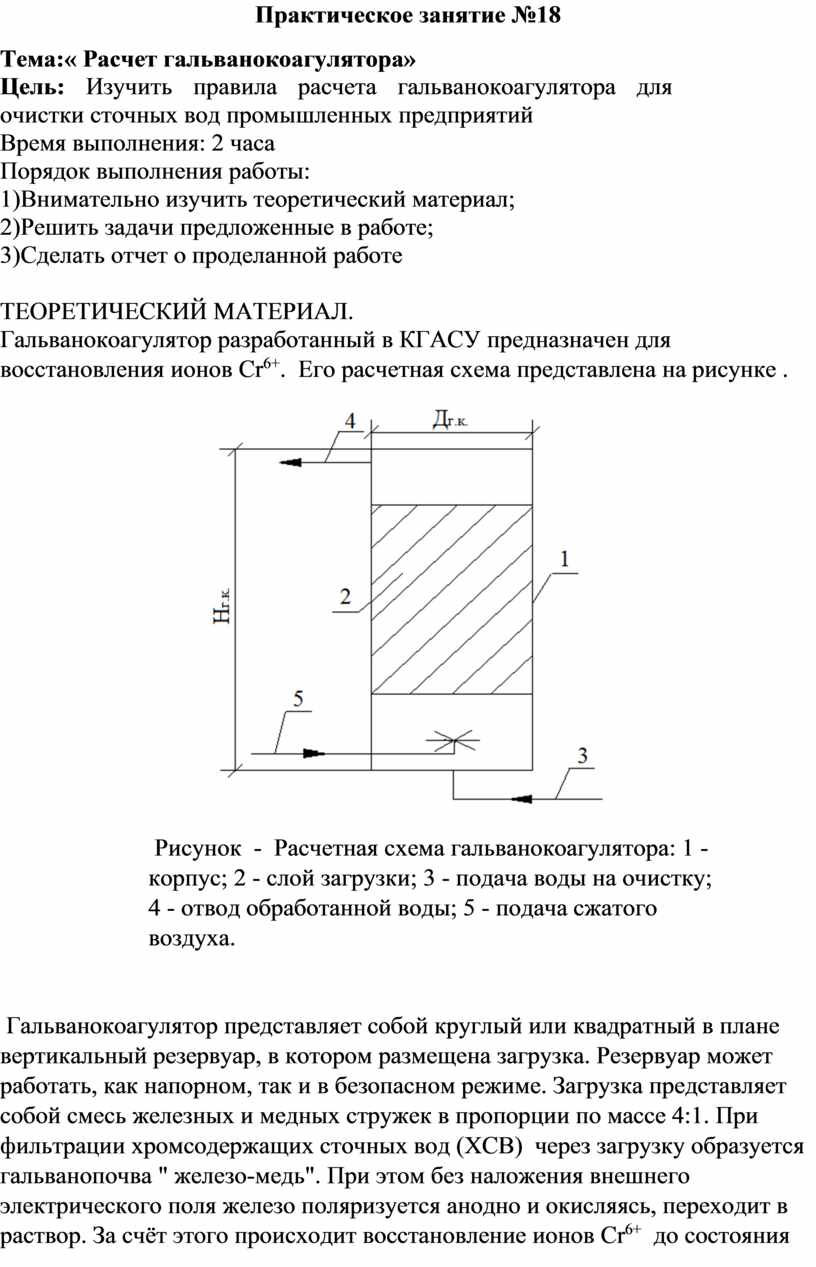

Практическое занятие №18

Тема:« Расчет гальванокоагулятора»

Цель: Изучить правила расчета гальванокоагулятора для очистки сточных вод промышленных предприятий

Время выполнения: 2 часа

Порядок выполнения работы:

1)Внимательно изучить теоретический материал;

2)Решить задачи предложенные в работе;

3)Сделать отчет о проделанной работе

ТЕОРЕТИЧЕСКИЙ МАТЕРИАЛ.

Гальванокоагулятор разработанный в КГАСУ предназначен для восстановления ионов Cr⁶⁺.  Его расчетная схема представлена на рисунке .

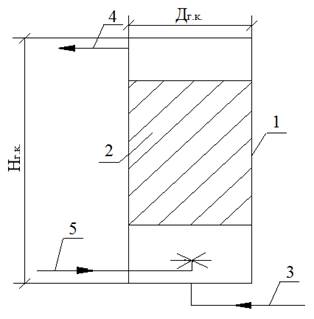

 Рисунок  -  Расчетная схема гальванокоагулятора: 1 - корпус; 2 - слой загрузки; 3 - подача воды на очистку; 4 - отвод обработанной воды; 5 - подача сжатого воздуха.

 Гальванокоагулятор представляет собой круглый или квадратный в плане вертикальный резервуар, в котором размещена загрузка. Резервуар может работать, как напорном, так и в безопасном режиме. Загрузка представляет собой смесь железных и медных стружек в пропорции по массе 4:1. При фильтрации хромсодержащих сточных вод (ХСВ)  через загрузку образуется гальванопочва " железо-медь". При этом без наложения внешнего электрического поля железо поляризуется анодно и окисляясь, переходит в раствор. За счёт этого происходит восстановление ионов Cr⁶⁺  до состояния Cr³⁺. Для ускорения окислительно-восстановительных процессов в гальванокоагулятор подаётся сжатый воздух.

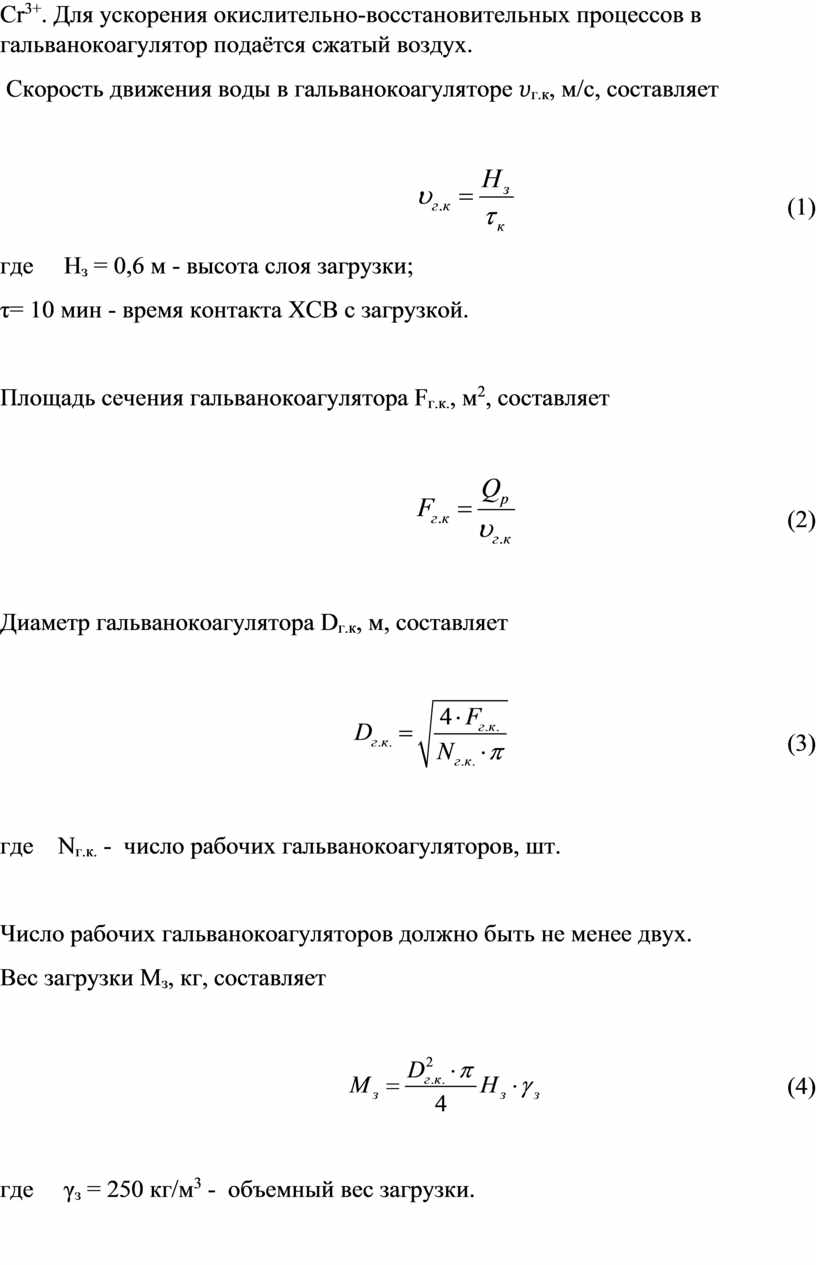

 Скорость движения воды в гальванокоагуляторе 𝜐_г.к, м/с, составляет

                                            (1)

где     Н_з = 0,6 м - высота слоя загрузки;

τ= 10 мин - время контакта ХСВ с загрузкой.

Площадь сечения гальванокоагулятора F_г.к., м², составляет

                                            (2)

Диаметр гальванокоагулятора D_г.к, м, составляет

                                             (3)

где    N_г.к. -  число рабочих гальванокоагуляторов, шт.

Число рабочих гальванокоагуляторов должно быть не менее двух.

Вес загрузки М_з, кг, составляет

                                        (4)

где     γ_з = 250 кг/м³ -  объемный вес загрузки.

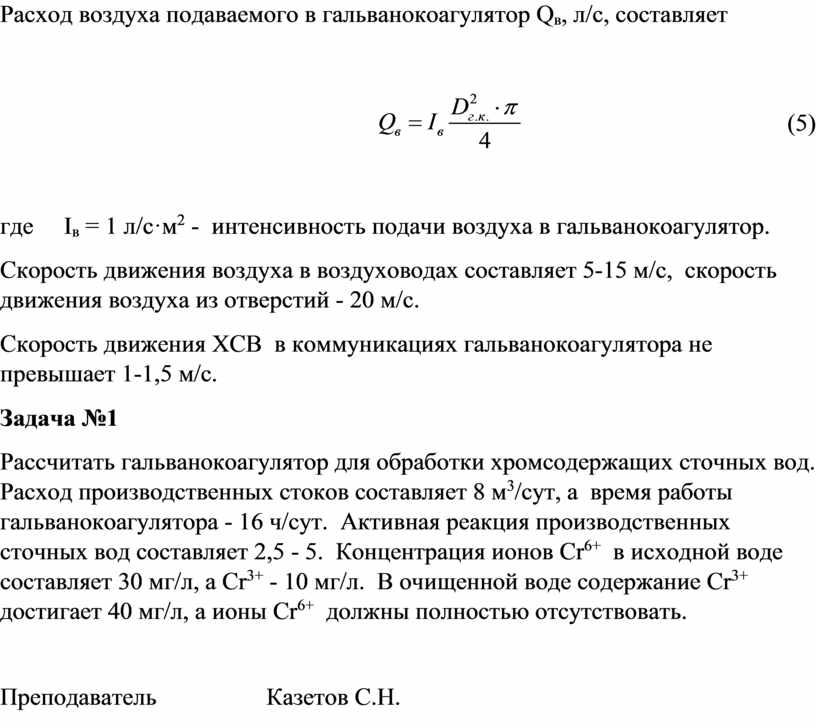

Расход воздуха подаваемого в гальванокоагулятор Q_в, л/с, составляет

                                           (5)

где     I_в = 1 л/с·м² -  интенсивность подачи воздуха в гальванокоагулятор.

Скорость движения воздуха в воздуховодах составляет 5-15 м/с,  скорость движения воздуха из отверстий - 20 м/с.

Скорость движения ХСВ  в коммуникациях гальванокоагулятора не превышает 1-1,5 м/с.

Задача №1

Рассчитать гальванокоагулятор для обработки хромсодержащих сточных вод.  Расход производственных стоков составляет 8 м³/сут, а  время работы гальванокоагулятора - 16 ч/сут.  Активная реакция производственных сточных вод составляет 2,5 - 5.  Концентрация ионов Cr⁶⁺  в исходной воде составляет 30 мг/л, а Cr³⁺ - 10 мг/л.  В очищенной воде содержание Cr³⁺  достигает 40 мг/л, а ионы Cr⁶⁺  должны полностью отсутствовать.

Преподаватель                  Казетов С.Н.
