Практическое занятие №26.docx

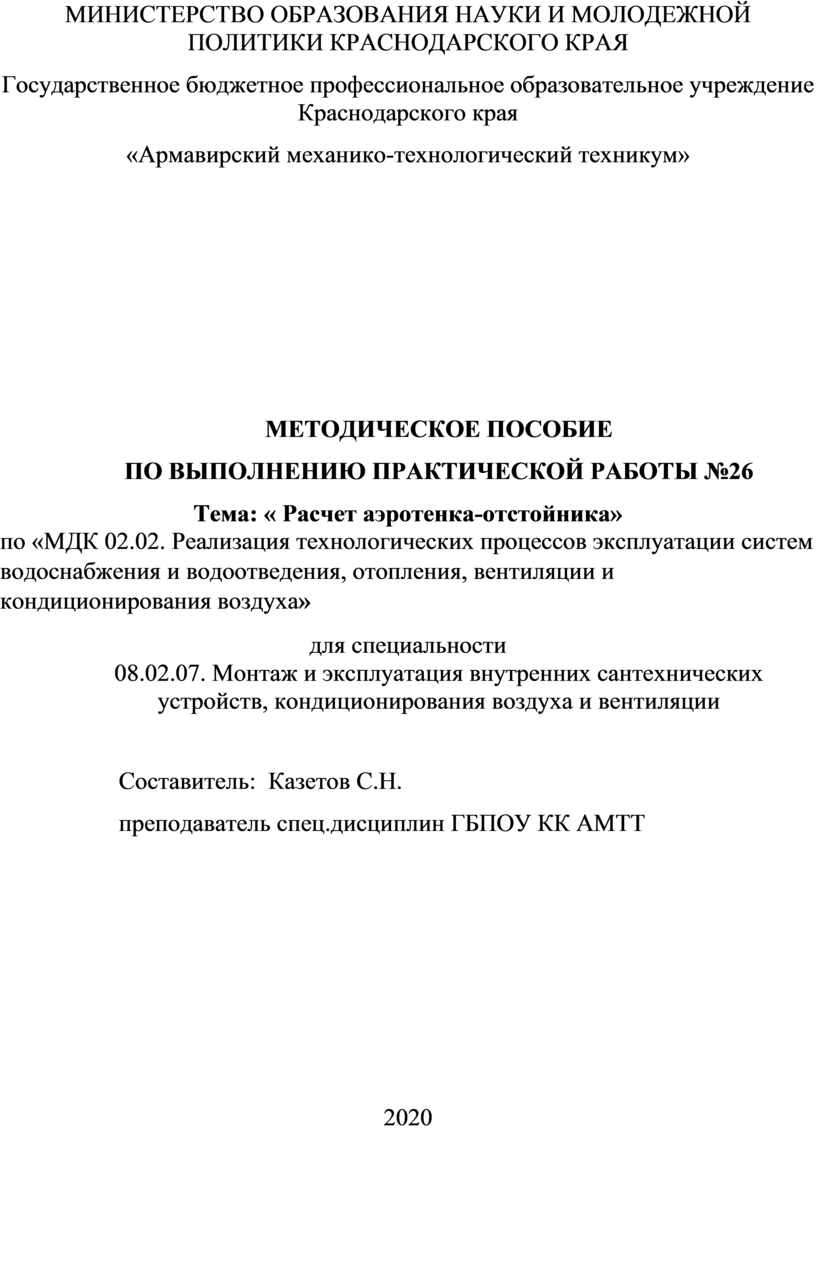

МИНИСТЕРСТВО ОБРАЗОВАНИЯ НАУКИ И МОЛОДЕЖНОЙ ПОЛИТИКИ КРАСНОДАРСКОГО КРАЯ
Государственное бюджетное профессиональное образовательное учреждение Краснодарского края
«Армавирский механико-технологический техникум»
МЕТОДИЧЕСКОЕ ПОСОБИЕ
ПО ВЫПОЛНЕНИЮ ПРАКТИЧЕСКОЙ РАБОТЫ №26
Тема: « Расчет аэротенка-отстойника»
по «МДК 02.02. Реализация технологических процессов эксплуатации систем водоснабжения и водоотведения, отопления, вентиляции и кондиционирования воздуха»
для специальности
08.02.07. Монтаж и эксплуатация внутренних сантехнических устройств, кондиционирования воздуха и вентиляции
Составитель: Казетов С.Н.
преподаватель спец.дисциплин ГБПОУ КК АМТТ
2020

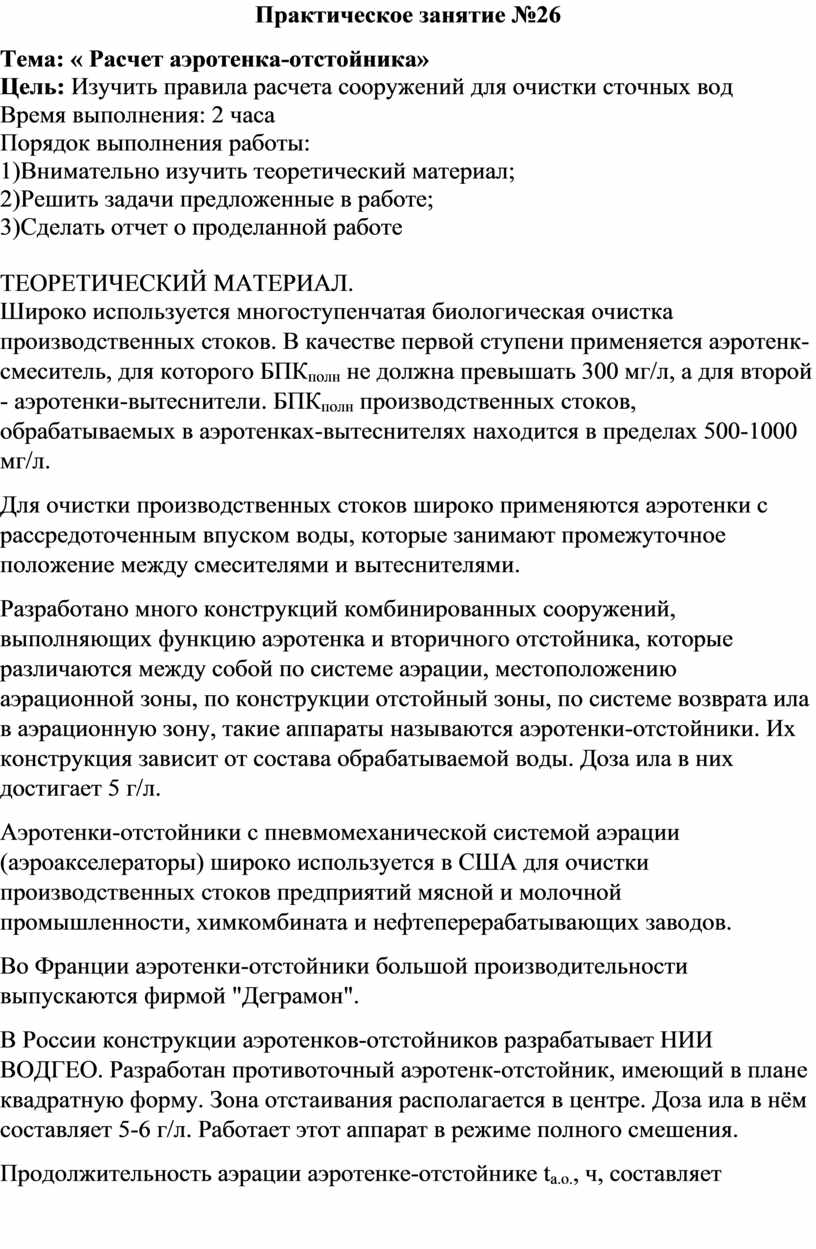

Практическое занятие №26
Тема: « Расчет аэротенка-отстойника»
Цель: Изучить правила расчета сооружений для очистки сточных вод
Время выполнения: 2 часа
Порядок выполнения работы:
1)Внимательно изучить теоретический материал;
2)Решить задачи предложенные в работе;
3)Сделать отчет о проделанной работе
ТЕОРЕТИЧЕСКИЙ МАТЕРИАЛ.
Широко используется многоступенчатая биологическая очистка производственных стоков. В качестве первой ступени применяется аэротенк-смеситель, для которого БПКполн не должна превышать 300 мг/л, а для второй - аэротенки-вытеснители. БПКполн производственных стоков, обрабатываемых в аэротенках-вытеснителях находится в пределах 500-1000 мг/л.
Для очистки производственных стоков широко применяются аэротенки с рассредоточенным впуском воды, которые занимают промежуточное положение между смесителями и вытеснителями.
Разработано много конструкций комбинированных сооружений, выполняющих функцию аэротенка и вторичного отстойника, которые различаются между собой по системе аэрации, местоположению аэрационной зоны, по конструкции отстойный зоны, по системе возврата ила в аэрационную зону, такие аппараты называются аэротенки-отстойники. Их конструкция зависит от состава обрабатываемой воды. Доза ила в них достигает 5 г/л.
Аэротенки-отстойники с пневмомеханической системой аэрации (аэроакселераторы) широко используется в США для очистки производственных стоков предприятий мясной и молочной промышленности, химкомбината и нефтеперерабатывающих заводов.
Во Франции аэротенки-отстойники большой производительности выпускаются фирмой "Деграмон".
В России конструкции аэротенков-отстойников разрабатывает НИИ ВОДГЕО. Разработан противоточный аэротенк-отстойник, имеющий в плане квадратную форму. Зона отстаивания располагается в центре. Доза ила в нём составляет 5-6 г/л. Работает этот аппарат в режиме полного смешения.

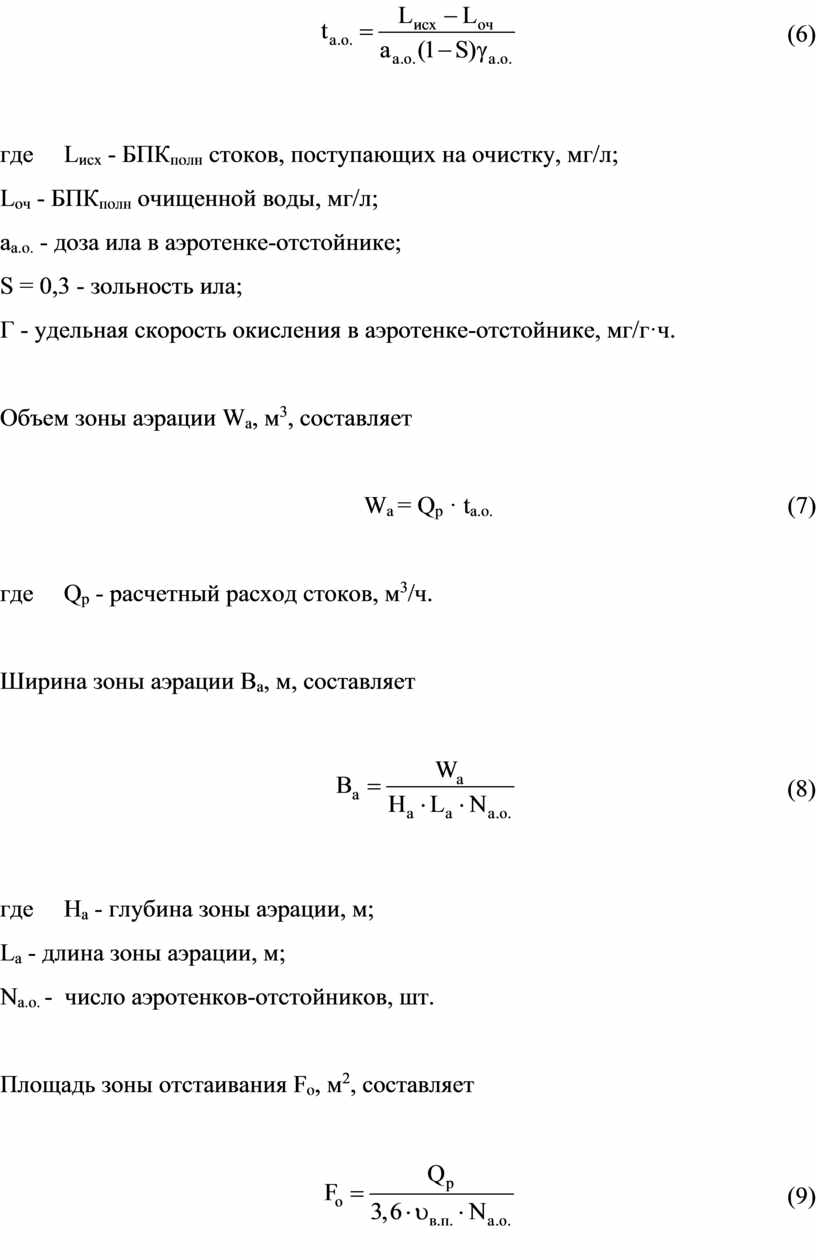

Продолжительность аэрации аэротенке-отстойнике tа.о., ч, составляет
(6)
где Lисх - БПКполн стоков, поступающих на очистку, мг/л;
Lоч - БПКполн очищенной воды, мг/л;
аа.о. - доза ила в аэротенке-отстойнике;
S = 0,3 - зольность ила;
Γ - удельная скорость окисления в аэротенке-отстойнике, мг/г·ч.
Объем зоны аэрации Wа, м3, составляет
Wа = Qр · tа.о. (7)
где Qр - расчетный расход стоков, м3/ч.
Ширина зоны аэрации Ва, м, составляет
(8)
где На - глубина зоны аэрации, м;
Lа - длина зоны аэрации, м;
Nа.о. - число аэротенков-отстойников, шт.
Площадь зоны отстаивания Fо, м2, составляет
(9)

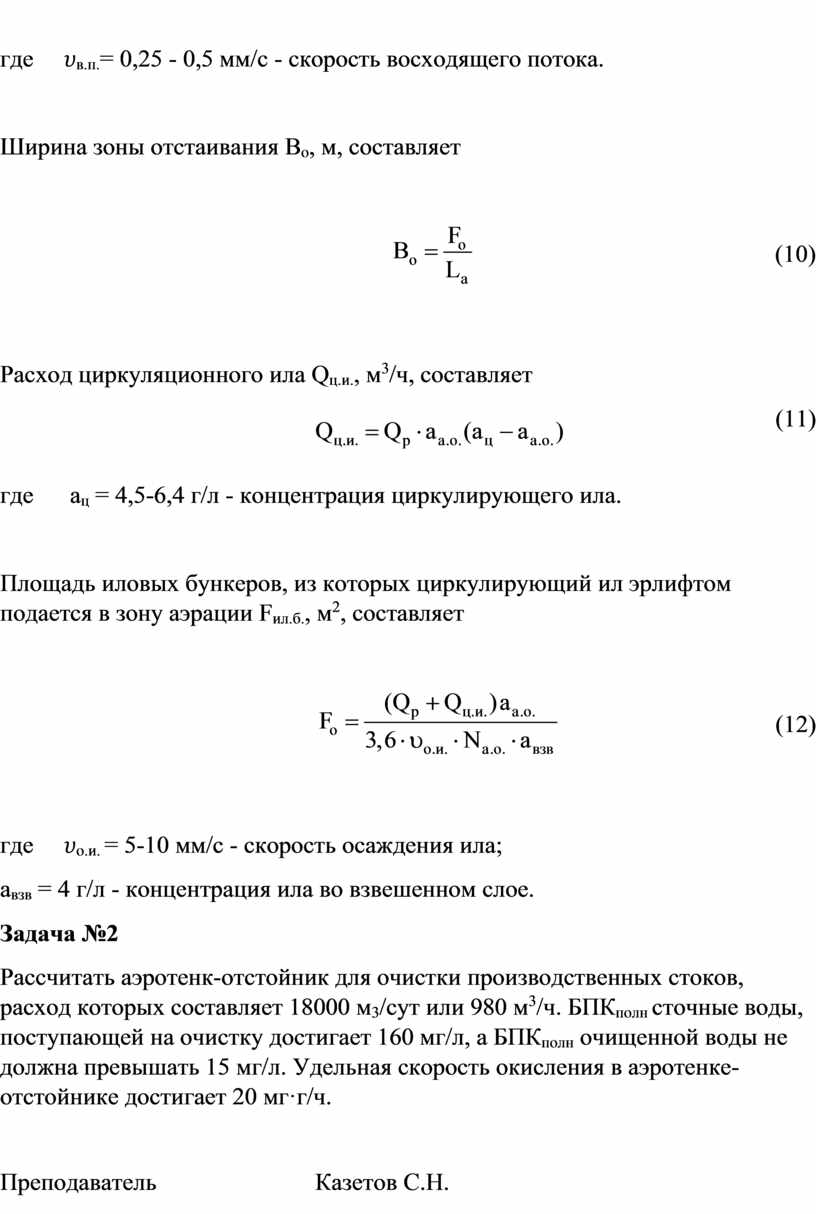

где 𝜐в.п.= 0,25 - 0,5 мм/с - скорость восходящего потока.
Ширина зоны отстаивания Во, м, составляет
(10)
Расход циркуляционного ила Qц.и., м3/ч, составляет
(11)
где ац = 4,5-6,4 г/л - концентрация циркулирующего ила.
Площадь иловых бункеров, из которых циркулирующий ил эрлифтом подается в зону аэрации Fил.б., м2, составляет
(12)
где 𝜐о.и. = 5-10 мм/с - скорость осаждения ила;
авзв = 4 г/л - концентрация ила во взвешенном слое.
Задача №2
Рассчитать аэротенк-отстойник для очистки производственных стоков, расход которых составляет 18000 м3/сут или 980 м3/ч. БПКполн сточные воды, поступающей на очистку достигает 160 мг/л, а БПКполн очищенной воды не должна превышать 15 мг/л. Удельная скорость окисления в аэротенке-отстойнике достигает 20 мг·г/ч.
Преподаватель Казетов С.Н.
