Практическая работа специальности 15.02.01.

Практическое занятие 4

По ОП.7 Технологическое оборудование

Тема: Приобретение навыков в чтении и составлении кинематических схем машин.

Цель: Изучить условные обозначения звеньев и кинематических пар согласно ГОСТ 2.770–68, освоить методику составления кинематической схемы механизма, научиться определять число и вид звеньев и кинематических пар, описать кинематическую схему.

Общие сведения по изучаемой теме

Механизм – это система тел, предназначенная для преобразования движения одного или нескольких тел в требуемое движение других тел.

Одно или несколько жестко соединенных твердых тел, входящих в состав механизма, называются звеном. Звено, принимаемое за неподвижное, называется стойкой.

Кинематической парой называется соединение двух соприкасающихся звеньев, допускающее их относительное движение.

Совокупность поверхностей, линий, точек звена, по которым оно может соприкасаться с другим звеном, образуя кинематическую пару, называется элементом звена (элементом кинематической пары).

Все элементы на схемах изобра­жают условными графическими обозначениями по ГОСТ 2.770—68* или упрощенно в виде контурных очертаний.

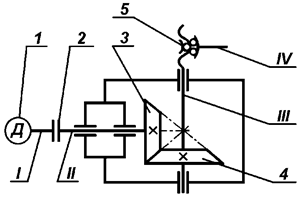

Каждому кинематическому элементу, изображенному на схеме, как правило, присваи­вают порядковый номер, начиная от источника движения. При этом валы допускается нумеровать римскими цифрами, остальные элементы нумеруют только арабскими цифрами. Порядковый номер элемента проставляют на полке линии-выноски, основные характеристики и параметры кинематического элемента располагают под полкой линии-выноски.

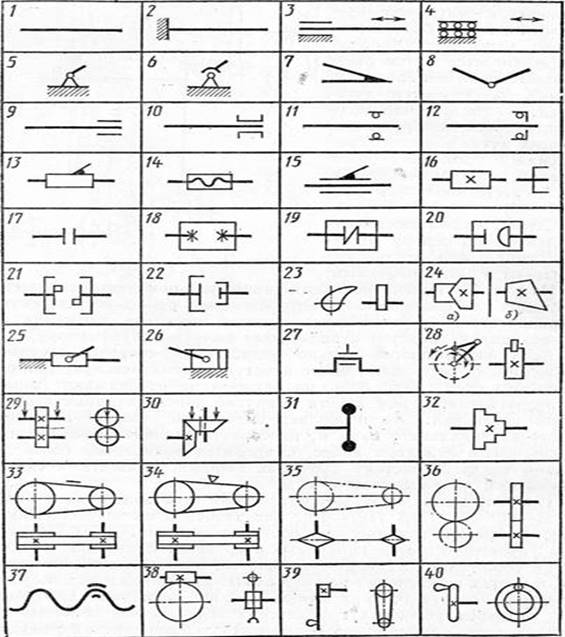

На рис. 1 приведены некоторые наиболее расп­ространенные обозначения из ГОСТ 2.770—68* и часто встречающиеся в кинематических схемах сочетания некоторых обозначений:

1—вал, ось, стержень и т. п.;

2 — неподвижное закрепление стержня;

3 — неподвижная опора скольжения для стержня, движущегося воз­вратно-поступательно;

4 — неподвижная опора качения для стерж­ня, движущегося возвратно-поступательно;

5,6 — неподвижное звено (стойка);

7 — неподвижное соединение частей звена;

8 — вращательная кинематическая пара;

9 — подшипник на валу радиальный (без уточнения типа);

10 — радиальный подшипник скольжения;

11 — радиальный подшипник качения;

На рис. 1

12 — радиально-упорный односторонний подшипник качения;

13 — посту­пательная кинематическая пара;

14 — винтовая кинематическая пара;

15 —цилиндрическая кинематическая пара;

16 — непо­движное соединение детали с валом, стержнем;

17 — муфта (общее обозначение);

18 — глухая муфта; 19 — упругая муфта; 20 — компенсирующая муфта;

21 — сцепляемая механическая синхрон­ная муфта, например зубчатая;

22 — сцепляемая (управляемая) муфта (общее обозначение);

23 — плоский вращающийся кулачок;

24, а — цилиндрический барабанный кулачок;

24, б — конический барабанный кулачок;

25 — ползун;

26 — неподвижный цилиндр с поршнем и шатуном;

27 — соединение коленчатого вала с шату­ном;

28 — храповой зубчатый механизм односторонний с наруж­ным зацеплением;

29 — фрикционная передача с цилиндрическими роликами;

30 — фрикционная передача с коническими роликами;

31—маховик на валу;

32 — ступенчатый шкив, закрепленный на валу;

33 — открытая передача плоским ремнем;

34 — передача клиновидным ремнем;

35 — передача цепью (без уточнения типа цепи);

36 — цилиндрическая зубчатая передача (без уточнения типа зубьев);

37 — неразъемная гайка на винте, передающем движение;

38 — передача червячная с цилиндрическим червяком;

39 — рукоятка;

40 — маховичок.

Зная условные обозначения для кинематических схем, можно сравнительно легко читать схематические изображения.

Порядок выполнения работы

1Изучить данную методическую разработку.

2 Вычертить кинематическую схему по варианту задания

3 Описать кинематическую схему

3 Ответить на контрольные вопросы

4 Написать вывод о проделанной работе.

Контрольные вопросы

1. Дать определение механизма

2. Что называется кинематической парой?

3. Как изображаются элементы деталей на кинематической схеме?

4. Что означает порядковый номер на кинематической схеме?

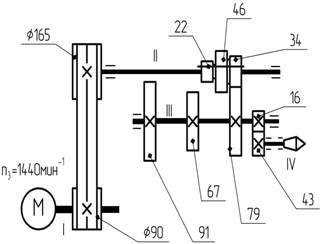

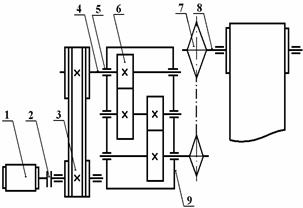

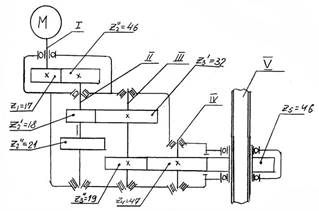

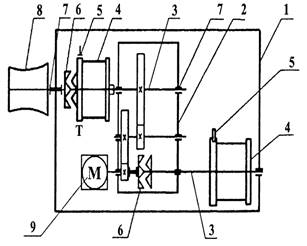

Варианты заданий
