Практическая работа специальности 15.02.05. «Техническая эксплуатация оборудования в торговле и общественном питании»

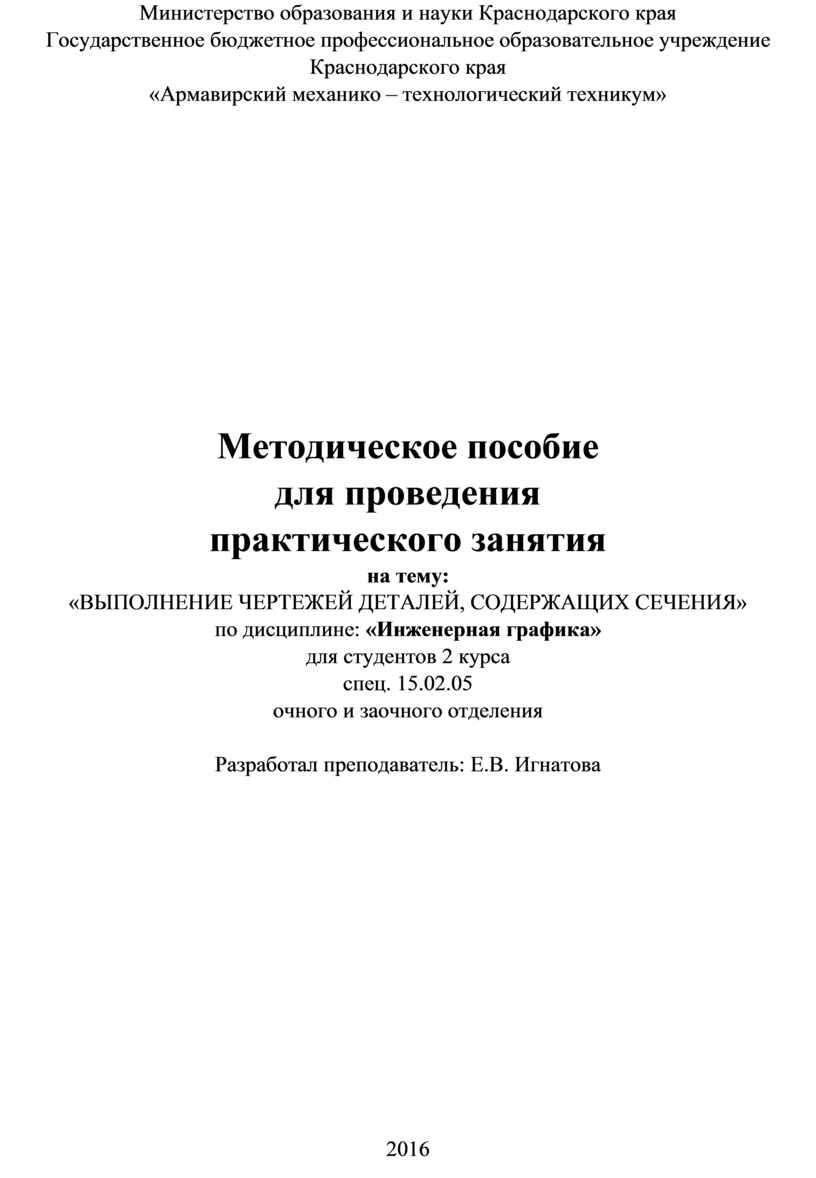

Министерство образования и науки Краснодарского края

Государственное бюджетное профессиональное образовательное учреждение

Краснодарского края

«Армавирский механико – технологический техникум»

Методическое пособие

для проведения

практического занятия

на тему:

«ВЫПОЛНЕНИЕ ЧЕРТЕЖЕЙ ДЕТАЛЕЙ, СОДЕРЖАЩИХ СЕЧЕНИЯ»

по дисциплине: «Инженерная графика»

для студентов 2 курса

спец. 15.02.05

очного и заочного отделения

Разработал преподаватель: Е.В. Игнатова

2016

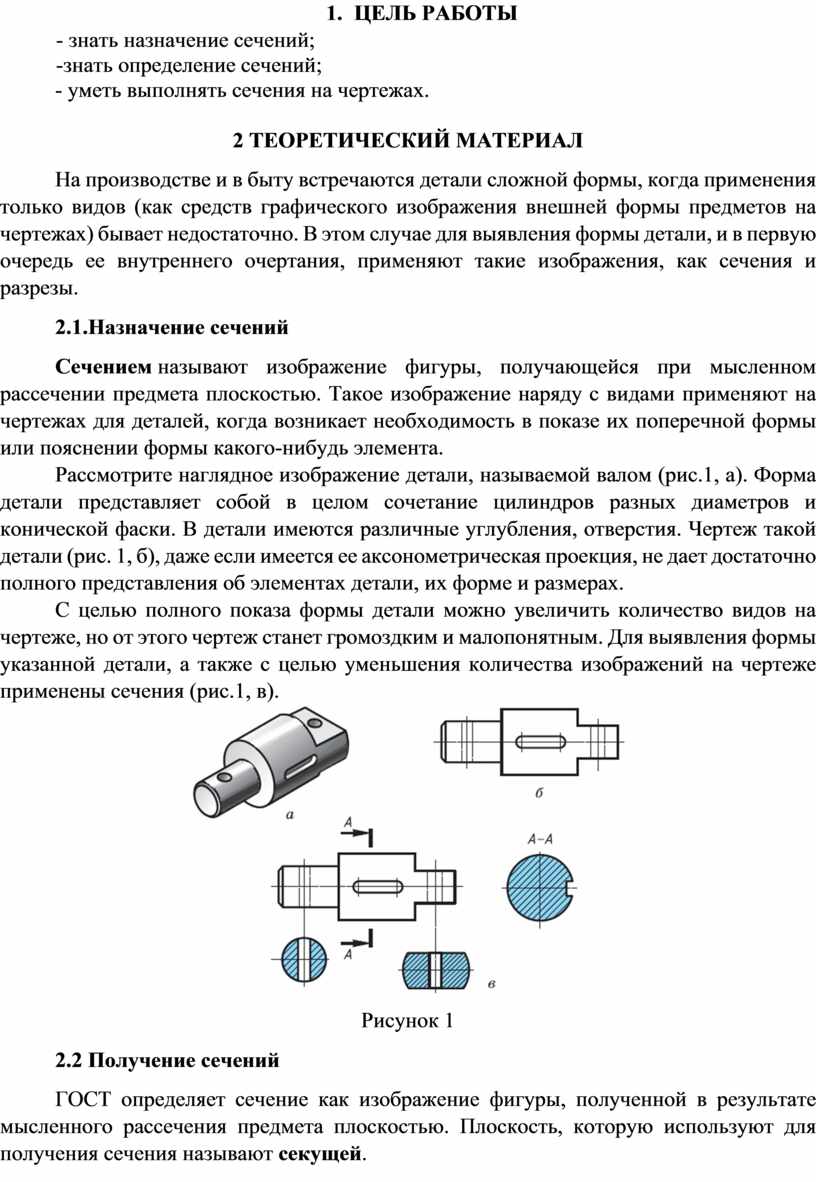

1.     ЦЕЛЬ РАБОТЫ

- знать назначение сечений;

-знать определение сечений;

- уметь выполнять сечения на чертежах.

2 ТЕОРЕТИЧЕСКИЙ МАТЕРИАЛ

На производстве и в быту встречаются детали сложной формы, когда применения только видов (как средств графического изображения внешней формы предметов на чертежах) бывает недостаточно. В этом случае для выявления формы детали, и в первую очередь ее внутреннего очертания, применяют такие изображения, как сечения и разрезы.

2.1.Назначение сечений

Сечением называют изображение фигуры, получающейся при мысленном рассечении предмета плоскостью. Такое изображение наряду с видами применяют на чертежах для деталей, когда возникает необходимость в показе их поперечной формы или пояснении формы какого-нибудь элемента.

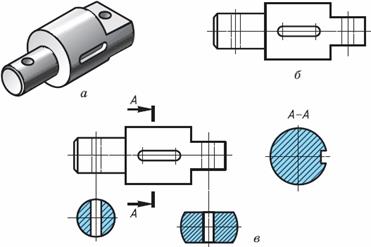

Рассмотрите наглядное изображение детали, называемой валом (рис.1, а). Форма детали представляет собой в целом сочетание цилиндров разных диаметров и конической фаски. В детали имеются различные углубления, отверстия. Чертеж такой детали (рис. 1, б), даже если имеется ее аксонометрическая проекция, не дает достаточно полного представления об элементах детали, их форме и размерах.

С целью полного показа формы детали можно увеличить количество видов на чертеже, но от этого чертеж станет громоздким и малопонятным. Для выявления формы указанной детали, а также с целью уменьшения количества изображений на чертеже применены сечения (pиc.1, в).

Рисунок 1

2.2 Получение сечений

ГОСТ определяет сечение как изображение фигуры, полученной в результате мысленного рассечения предмета плоскостью. Плоскость, которую используют для получения сечения называют секущей.

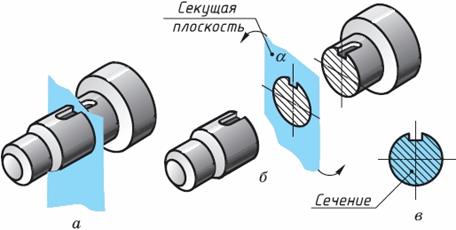

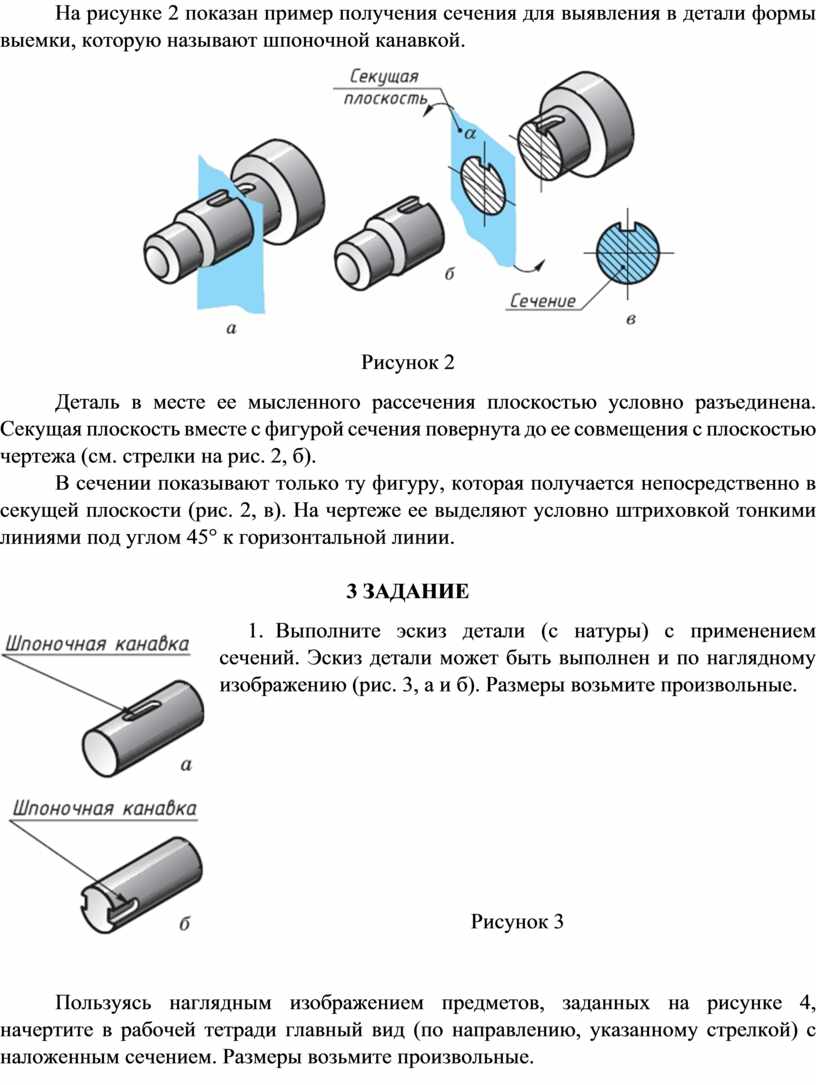

На рисунке 2 показан пример получения сечения для выявления в детали формы выемки, которую называют шпоночной канавкой.

Рисунок 2

Деталь в месте ее мысленного рассечения плоскостью условно разъединена. Секущая плоскость вместе с фигурой сечения повернута до ее совмещения с плоскостью чертежа (см. стрелки на рис. 2, б).

В сечении показывают только ту фигуру, которая получается непосредственно в секущей плоскости (рис. 2, в). На чертеже ее выделяют условно штриховкой тонкими линиями под углом 45° к горизонтальной линии.

3 ЗАДАНИЕ

1.     Выполните эскиз детали (с натуры) с применением сечений. Эскиз детали может быть выполнен и по наглядному изображению (рис. 3, а и б). Размеры возьмите произвольные.

Рисунок 3

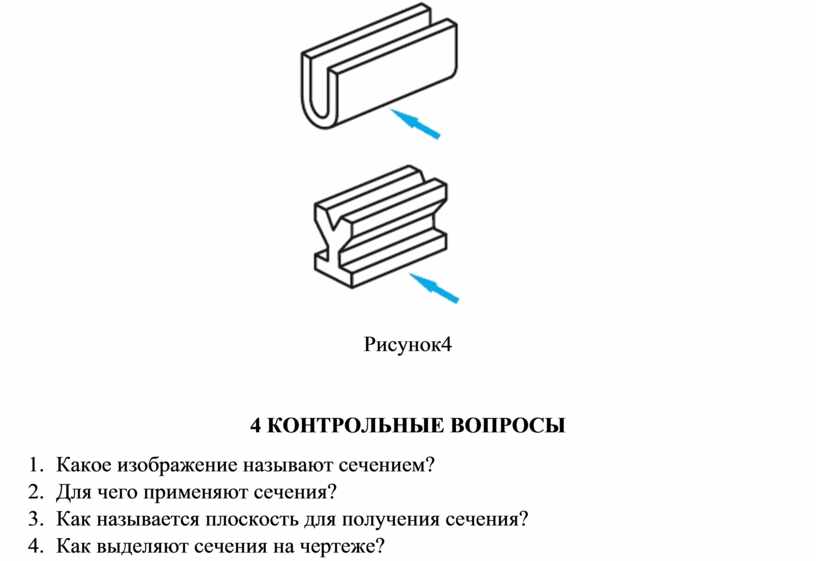

Пользуясь наглядным изображением предметов, заданных на рисунке 4, начертите в рабочей тетради главный вид (по направлению, указанному стрелкой) с наложенным сечением. Размеры возьмите произвольные.

Рисунок4

4 КОНТРОЛЬНЫЕ ВОПРОСЫ

1.     Какое изображение называют сечением?

2.     Для чего применяют сечения?

3.     Как называется плоскость для получения сечения?

4.     Как выделяют сечения на чертеже?
