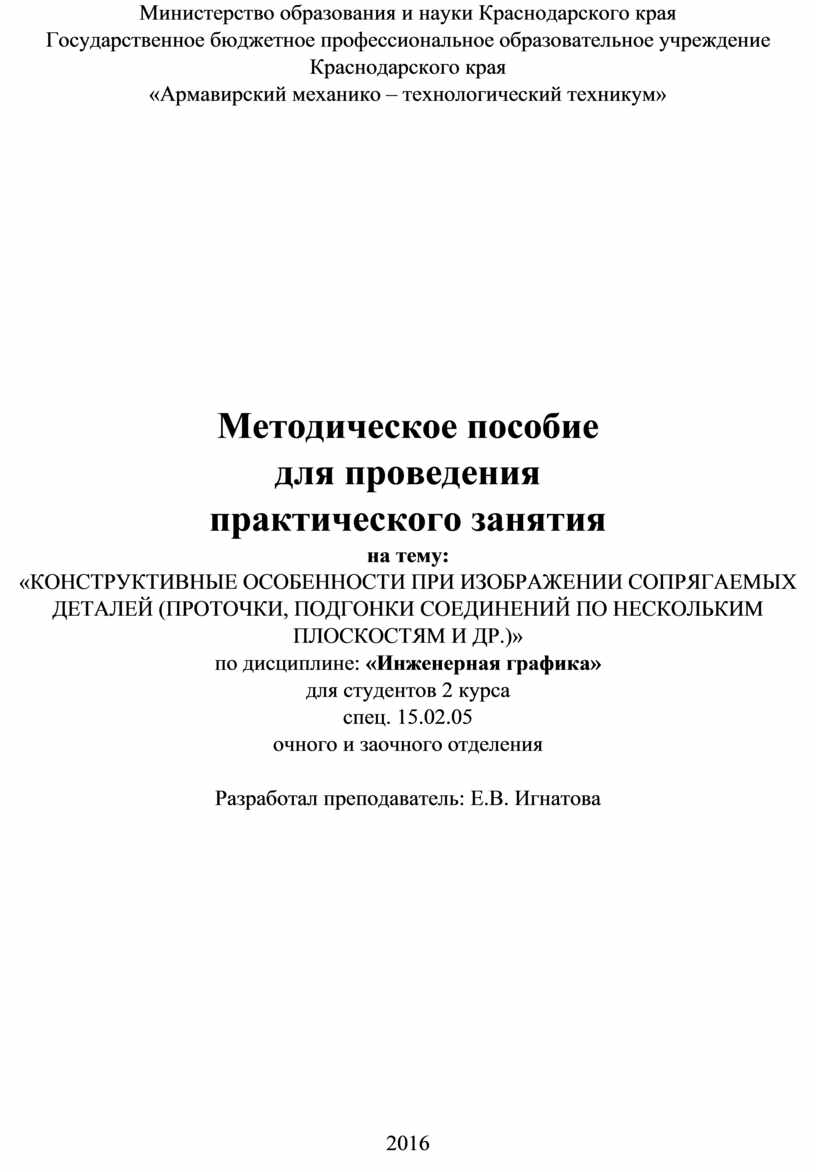

Министерство образования и науки Краснодарского края
Государственное бюджетное профессиональное образовательное учреждение
Краснодарского края
«Армавирский механико – технологический техникум»
Методическое пособие
для проведения
практического занятия
на тему:
«КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ ПРИ ИЗОБРАЖЕНИИ СОПРЯГАЕМЫХ ДЕТАЛЕЙ (ПРОТОЧКИ, ПОДГОНКИ СОЕДИНЕНИЙ ПО НЕСКОЛЬКИМ ПЛОСКОСТЯМ И ДР.)»
по дисциплине: «Инженерная графика»
для студентов 2 курса
спец. 15.02.05
очного и заочного отделения
Разработал преподаватель: Е.В. Игнатова
2016

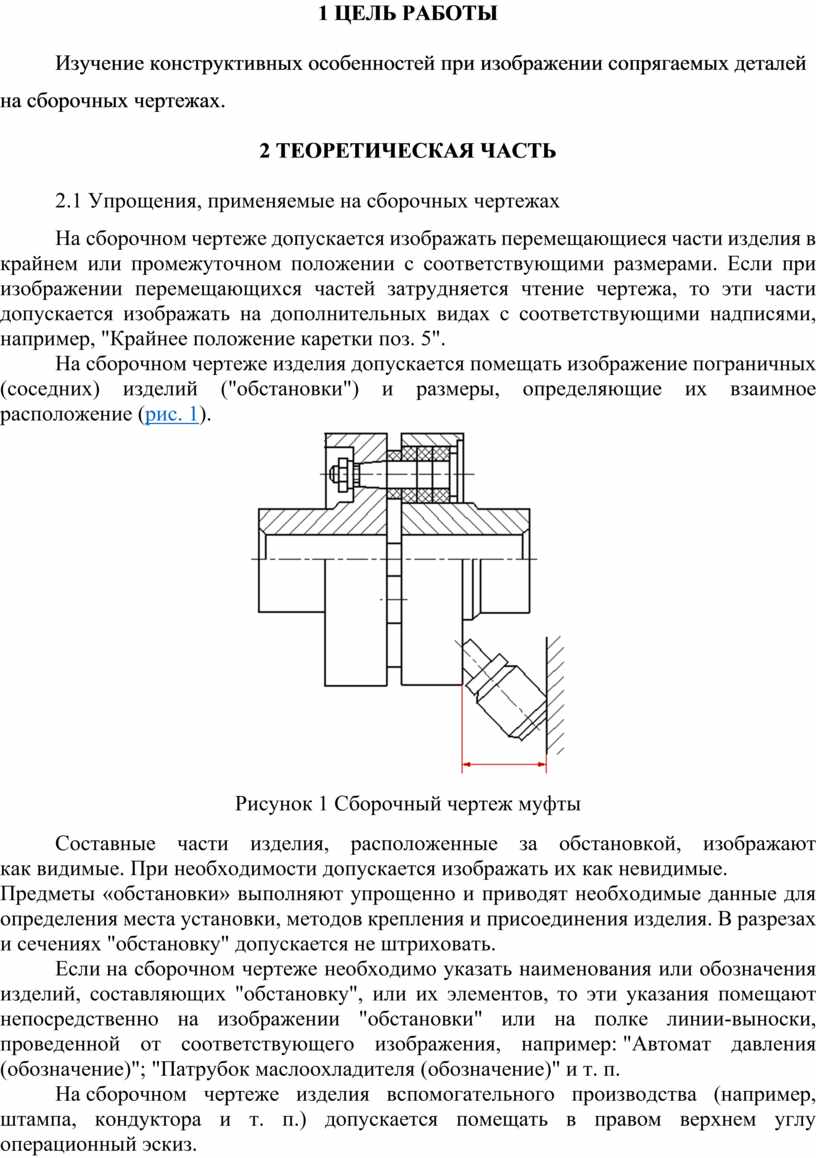

1 ЦЕЛЬ РАБОТЫ
Изучение конструктивных особенностей при изображении сопрягаемых деталей на сборочных чертежах.
2 ТЕОРЕТИЧЕСКАЯ ЧАСТЬ
2.1 Упрощения, применяемые на сборочных чертежах
На сборочном чертеже допускается изображать перемещающиеся части изделия в крайнем или промежуточном положении с соответствующими размерами. Если при изображении перемещающихся частей затрудняется чтение чертежа, то эти части допускается изображать на дополнительных видах с соответствующими надписями, например, "Крайнее положение каретки поз. 5".
На сборочном чертеже изделия допускается помещать изображение пограничных (соседних) изделий ("обстановки") и размеры, определяющие их взаимное расположение (рис. 1).
|

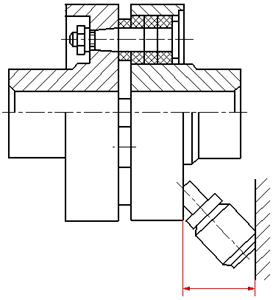

Рисунок 1 Сборочный чертеж муфты |
Составные части изделия, расположенные за обстановкой, изображают как видимые. При необходимости допускается изображать их как невидимые.
Предметы «обстановки» выполняют упрощенно и приводят необходимые данные для определения места установки, методов крепления и присоединения изделия. В разрезах и сечениях "обстановку" допускается не штриховать.
Если на сборочном чертеже необходимо указать наименования или обозначения изделий, составляющих "обстановку", или их элементов, то эти указания помещают непосредственно на изображении "обстановки" или на полке линии-выноски, проведенной от соответствующего изображения, например: "Автомат давления (обозначение)"; "Патрубок маслоохладителя (обозначение)" и т. п.
На сборочном чертеже изделия вспомогательного производства (например, штампа, кондуктора и т. п.) допускается помещать в правом верхнем углу операционный эскиз.
Сборочные чертежи следует выполнять, как правило, с упрощениями, соответствующими требованиям стандартов Единой системы конструкторской документации и настоящего стандарта.
На сборочных чертежах допускается не показывать:
а) фаски, округления, проточки, углубления, выступы, накатки, насечки, оплетки и другие мелкие элементы;
б) зазоры между стержнем и отверстием;
в) крышки, щиты, кожухи, перегородки и т. п., если необходимо показать закрытые ими составные части изделия. При этом над изображением делают соответствующую надпись, например: "Крышка поз. 3 не показана";
г) видимые составные части изделий или их элементы, расположенные за сеткой, а также частично закрытые впереди расположенными составными частями;
д) надписи на табличках, фирменных планках, шкалах и других подобных деталях, изображая только их контур.
Изделия из прозрачного материала изображают как непрозрачные.
Допускается на сборочных чертежах составные части изделий и их элементы, расположенные за прозрачными предметами, изображать как видимые, например: шкалы, стрелки приборов, внутреннее устройство ламп и т. п.

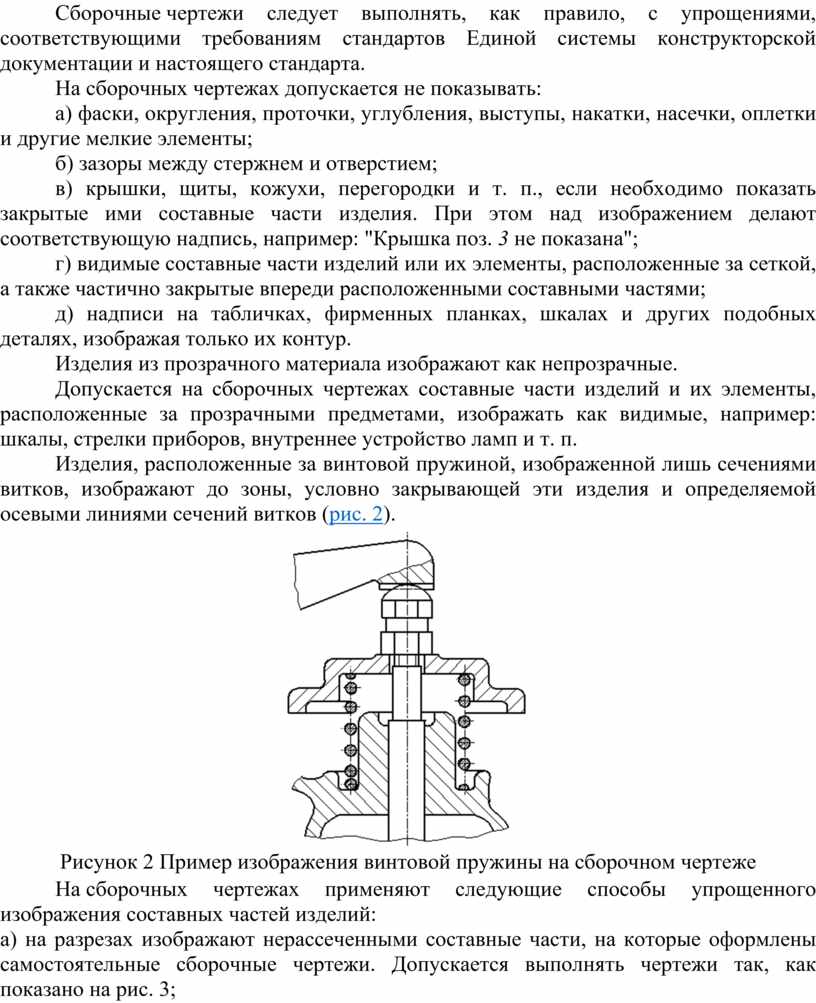

Изделия, расположенные за винтовой пружиной, изображенной лишь сечениями витков, изображают до зоны, условно закрывающей эти изделия и определяемой осевыми линиями сечений витков (рис. 2).
|
Рисунок 2 Пример изображения винтовой пружины на сборочном чертеже |
На сборочных чертежах применяют следующие способы упрощенного изображения составных частей изделий:
а) на разрезах изображают нерассеченными составные части, на которые оформлены самостоятельные сборочные чертежи. Допускается выполнять чертежи так, как показано на рис. 3;
|

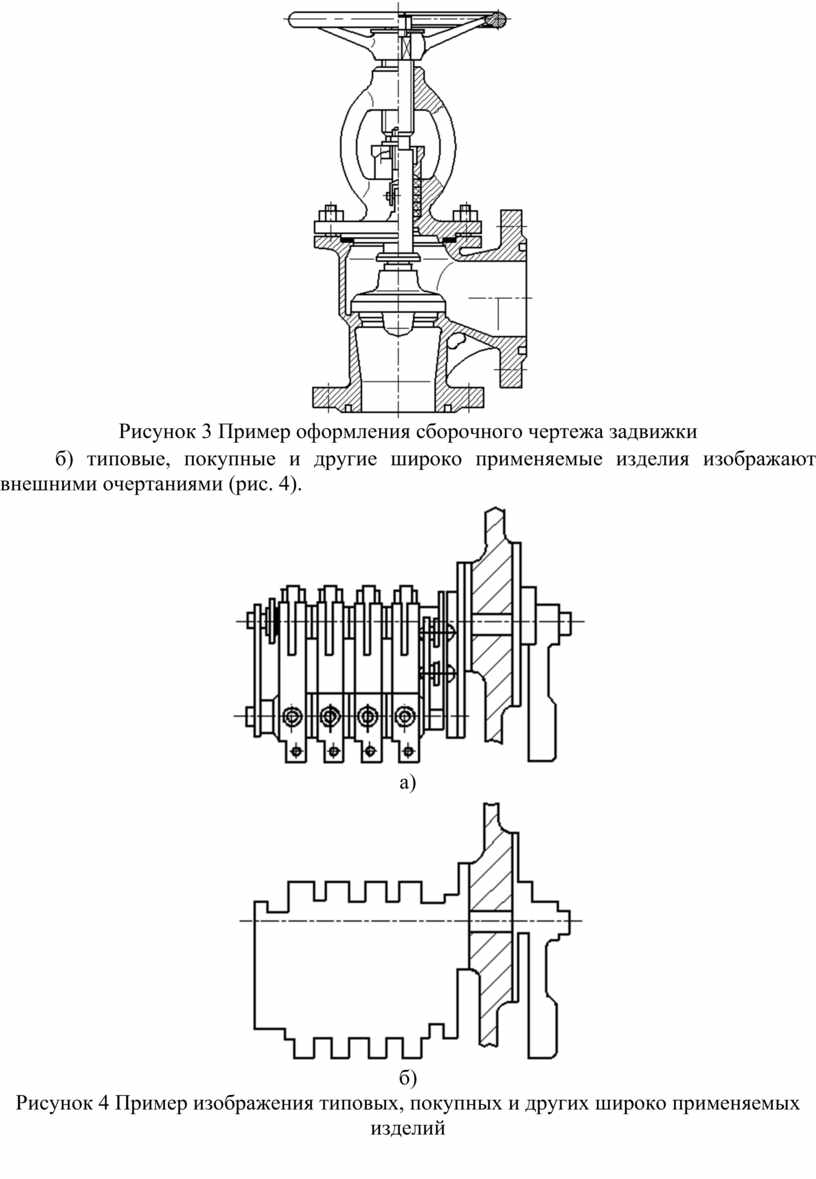

Рисунок 3 Пример оформления сборочного чертежа задвижки |

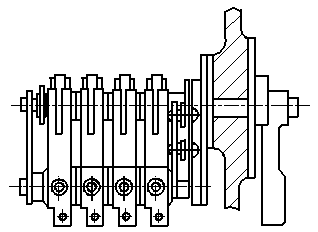

б) типовые, покупные и другие широко применяемые изделия изображают внешними очертаниями (рис. 4).
|
а)

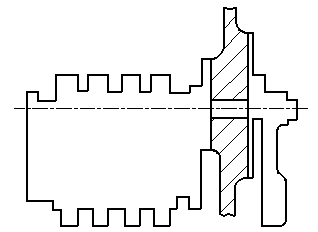

б) Рисунок 4 Пример изображения типовых, покупных и других широко применяемых изделий |

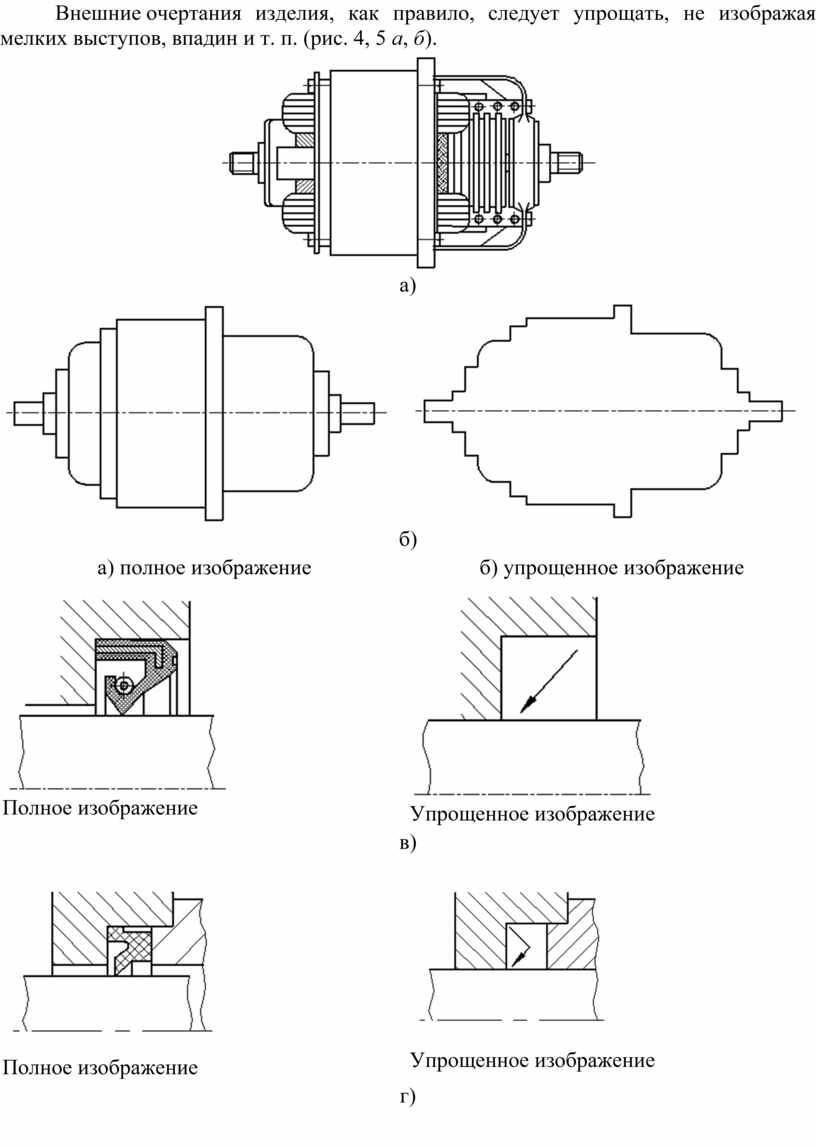

Внешние очертания изделия, как правило, следует упрощать, не изображая мелких выступов, впадин и т. п. (рис. 4, 5 а, б).
|
а) |
|
|
|
|
|
б) |
|
|
а) полное изображение |
б) упрощенное изображение |
|
Полное изображение |
Упрощенное изображение |
|
в) |
|
|
Полное изображение |
Упрощенное изображение |
|
г) |
|
|
Полное изображение |
Упрощенное изображение |
|
д) |
|
|

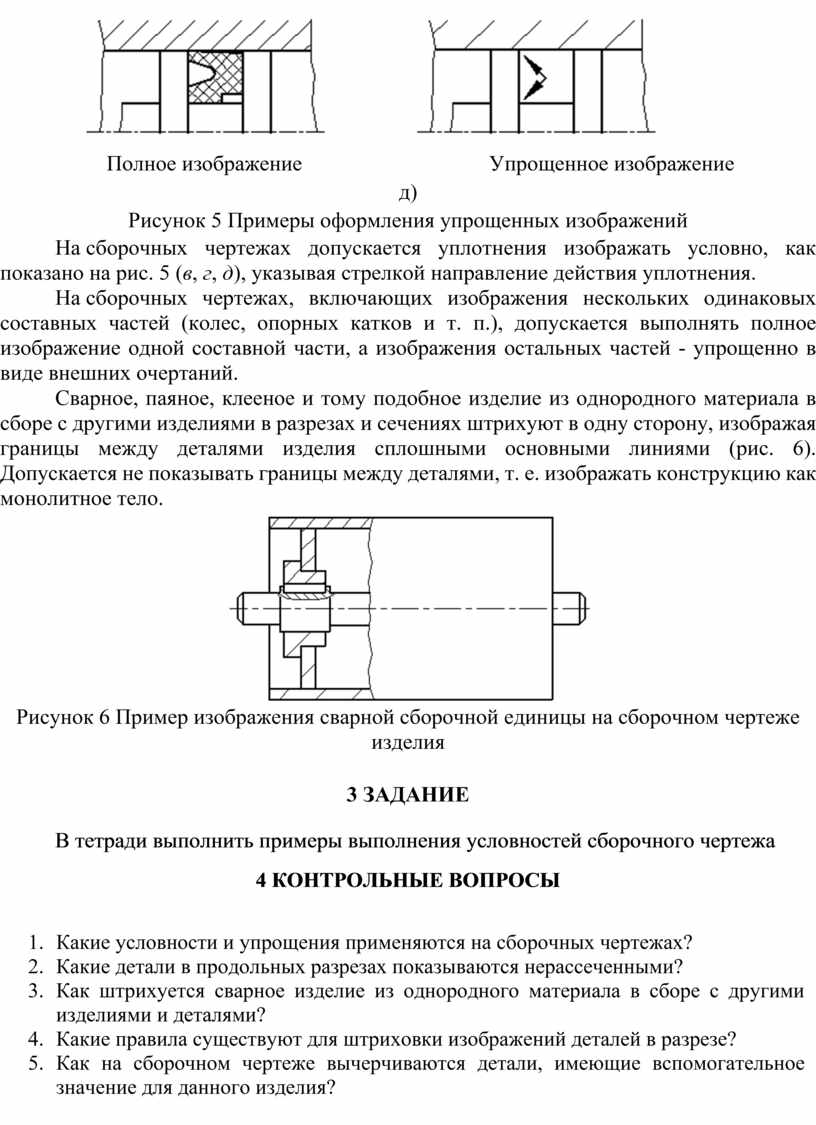

Рисунок 5 Примеры оформления упрощенных изображений |
|
На сборочных чертежах допускается уплотнения изображать условно, как показано на рис. 5 (в, г, д), указывая стрелкой направление действия уплотнения.
На сборочных чертежах, включающих изображения нескольких одинаковых составных частей (колес, опорных катков и т. п.), допускается выполнять полное изображение одной составной части, а изображения остальных частей - упрощенно в виде внешних очертаний.
Сварное, паяное, клееное и тому подобное изделие из однородного материала в сборе с другими изделиями в разрезах и сечениях штрихуют в одну сторону, изображая границы между деталями изделия сплошными основными линиями (рис. 6). Допускается не показывать границы между деталями, т. е. изображать конструкцию как монолитное тело.
|
Рисунок 6 Пример изображения сварной сборочной единицы на сборочном чертеже изделия |
3 ЗАДАНИЕ
В тетради выполнить примеры выполнения условностей сборочного чертежа
4 КОНТРОЛЬНЫЕ ВОПРОСЫ
1. Какие условности и упрощения применяются на сборочных чертежах?
2. Какие детали в продольных разрезах показываются нерассеченными?
3. Как штрихуется сварное изделие из однородного материала в сборе с другими изделиями и деталями?
4. Какие правила существуют для штриховки изображений деталей в разрезе?
5. Как на сборочном чертеже вычерчиваются детали, имеющие вспомогательное значение для данного изделия?
