Практическая работа специальности 15.02.05. «Техническая эксплуатация оборудования в торговле и общественном питании»

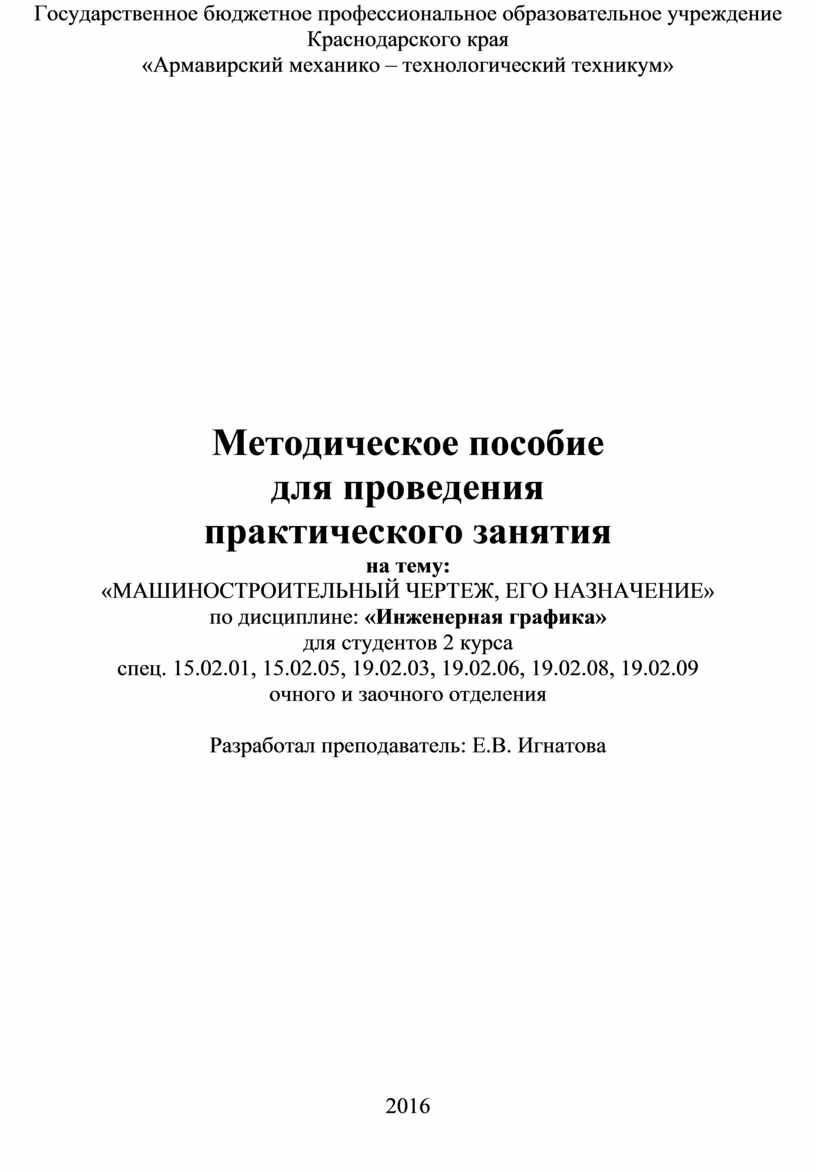

Государственное бюджетное профессиональное образовательное учреждение

Краснодарского края

«Армавирский механико – технологический техникум»

Методическое пособие

для проведения

практического занятия

на тему:

«МАШИНОСТРОИТЕЛЬНЫЙ ЧЕРТЕЖ, ЕГО НАЗНАЧЕНИЕ»

по дисциплине: «Инженерная графика»

для студентов 2 курса

спец. 15.02.01, 15.02.05, 19.02.03, 19.02.06, 19.02.08, 19.02.09

очного и заочного отделения

Разработал преподаватель: Е.В. Игнатова

2016

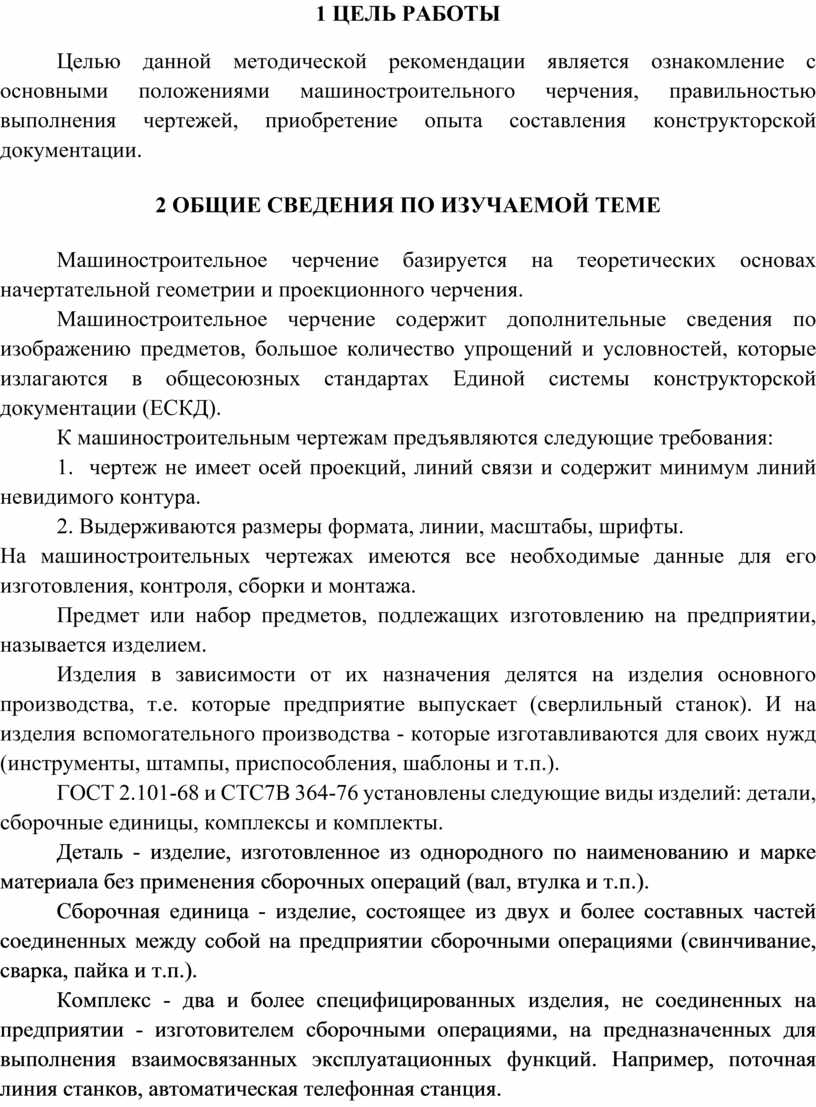

1 ЦЕЛЬ РАБОТЫ

Целью данной методической рекомендации является ознакомление с основными положениями машиностроительного черчения, правильностью выполнения чертежей, приобретение опыта составления конструкторской документации.

2 ОБЩИЕ СВЕДЕНИЯ ПО ИЗУЧАЕМОЙ ТЕМЕ

Машиностроительное черчение базируется на теоретических основах начертательной геометрии и проекционного черчения.

Машиностроительное черчение содержит дополнительные сведения по изображению предметов, большое количество упрощений и условностей, которые излагаются в общесоюзных стандартах Единой системы конструкторской документации (ЕСКД).

К машиностроительным чертежам предъявляются следующие требования:

1.  чертеж не имеет осей проекций, линий связи и содержит минимум линий невидимого контура.

2. Выдерживаются размеры формата, линии, масштабы, шрифты.

На машиностроительных чертежах имеются все необходимые данные для его изготовления, контроля, сборки и монтажа.

Предмет или набор предметов, подлежащих изготовлению на предприятии, называется изделием.

Изделия в зависимости от их назначения делятся на изделия основного производства, т.е. которые предприятие выпускает (сверлильный станок). И на изделия вспомогательного производства - которые изготавливаются для своих нужд (инструменты, штампы, приспособления, шаблоны и т.п.).

ГОСТ 2.101-68 и СТС7В 364-76 установлены следующие виды изделий: детали, сборочные единицы, комплексы и комплекты.

Деталь - изделие, изготовленное из однородного по наименованию и марке материала без применения сборочных операций (вал, втулка и т.п.).

Сборочная единица - изделие, состоящее из двух и более составных частей соединенных между собой на предприятии сборочными операциями (свинчивание, сварка, пайка и т.п.).

Комплекс - два и более специфицированных изделия, не соединенных на предприятии - изготовителем сборочными операциями, на предназначенных для выполнения взаимосвязанных эксплуатационных функций. Например, поточная линия станков, автоматическая телефонная станция.

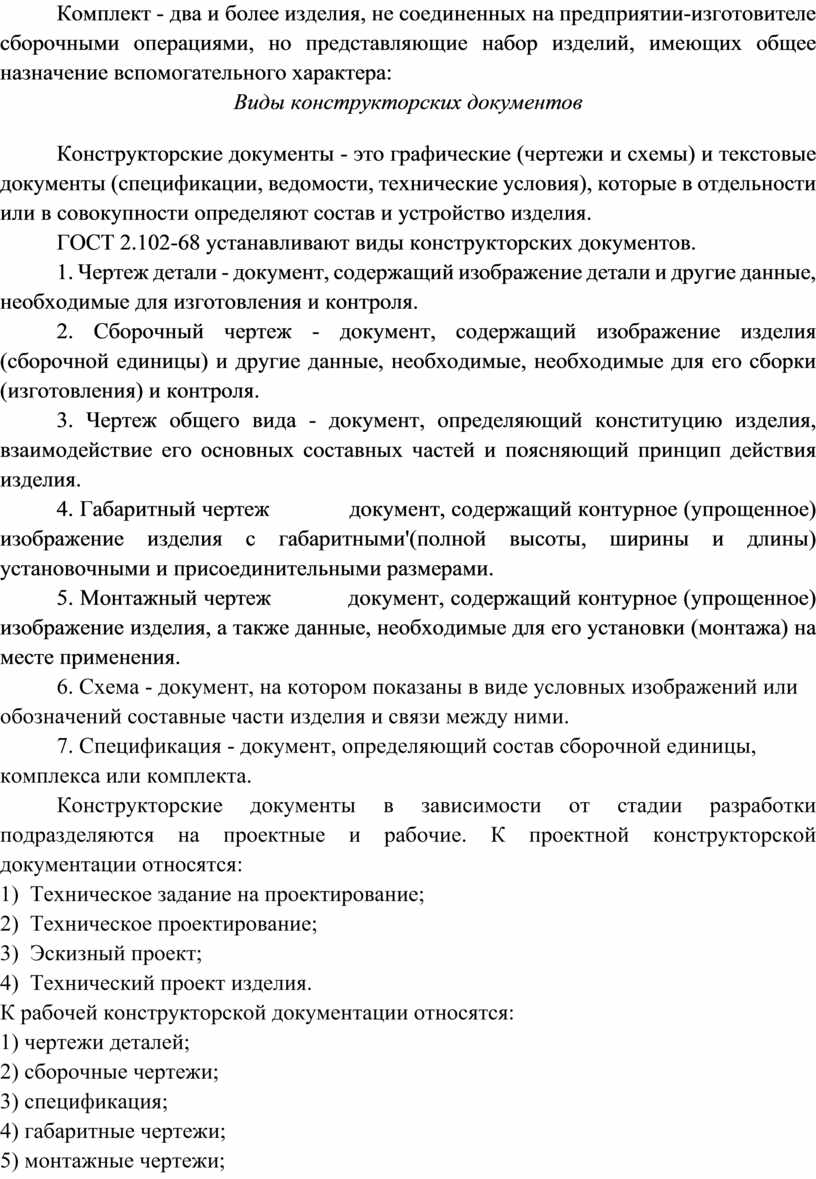

Комплект - два и более изделия, не соединенных на предприятии-изготовителе сборочными операциями, но представляющие набор изделий, имеющих общее назначение вспомогательного характера:

Виды конструкторских документов

Конструкторские документы - это графические (чертежи и схемы) и текстовые документы (спецификации, ведомости, технические условия), которые в отдельности или в совокупности определяют состав и устройство изделия.

ГОСТ 2.102-68 устанавливают виды конструкторских документов.

1. Чертеж детали - документ, содержащий изображение детали и другие данные, необходимые для изготовления и контроля.

2. Сборочный чертеж - документ, содержащий изображение изделия (сборочной единицы) и другие данные, необходимые, необходимые для его сборки (изготовления) и контроля.

3. Чертеж общего вида - документ, определяющий конституцию изделия, взаимодействие его основных составных частей и поясняющий принцип действия изделия.

4. Габаритный чертеж             документ, содержащий контурное (упрощенное) изображение изделия с габаритными'(полной высоты, ширины и длины) установочными и присоединительными размерами.

5. Монтажный чертеж            документ, содержащий контурное (упрощенное) изображение изделия, а также данные, необходимые для его установки (монтажа) на месте применения.

6. Схема - документ, на котором показаны в виде условных изображений или обозначений составные части изделия и связи между ними.

7. Спецификация - документ, определяющий состав сборочной единицы, комплекса или комплекта.

Конструкторские документы в зависимости от стадии разработки подразделяются на проектные и рабочие. К проектной конструкторской документации относятся:

1)  Техническое задание на проектирование;

2)  Техническое проектирование;

3)  Эскизный проект;

4)  Технический проект изделия.

К рабочей конструкторской документации относятся:

1) чертежи деталей;

2) сборочные чертежи;

3) спецификация;

4) габаритные чертежи;

5) монтажные чертежи;

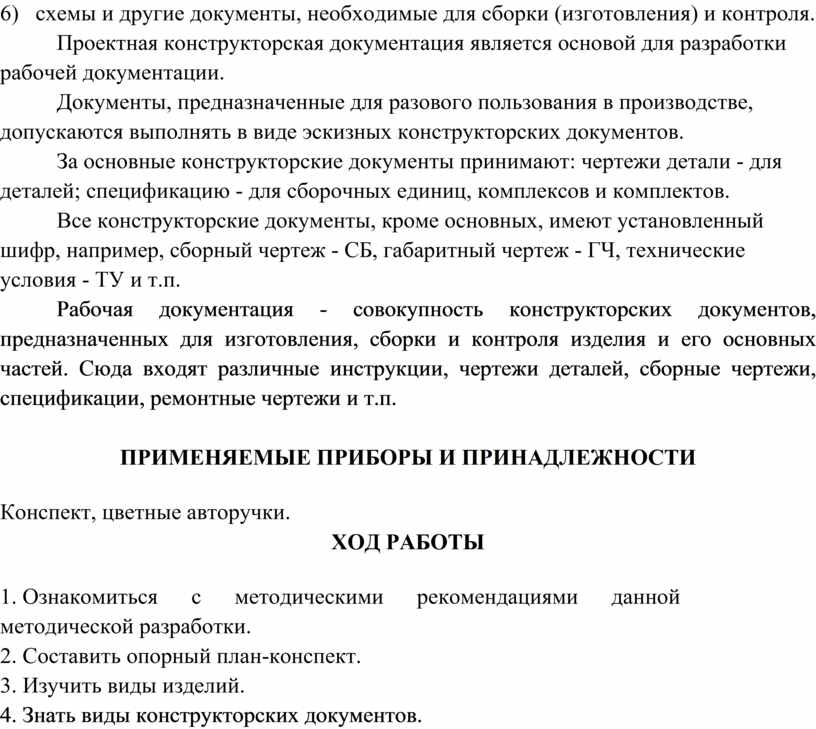

6)   схемы и другие документы, необходимые для сборки (изготовления) и контроля.

Проектная конструкторская документация является основой для разработки рабочей документации.

Документы, предназначенные для разового пользования в производстве, допускаются выполнять в виде эскизных конструкторских документов.

За основные конструкторские документы принимают: чертежи детали - для деталей; спецификацию - для сборочных единиц, комплексов и комплектов.

Все конструкторские документы, кроме основных, имеют установленный шифр, например, сборный чертеж - СБ, габаритный чертеж - ГЧ, технические условия - ТУ и т.п.

Рабочая документация - совокупность конструкторских документов, предназначенных для изготовления, сборки и контроля изделия и его основных частей. Сюда входят различные инструкции, чертежи деталей, сборные чертежи, спецификации, ремонтные чертежи и т.п.

ПРИМЕНЯЕМЫЕ ПРИБОРЫ И ПРИНАДЛЕЖНОСТИ

Конспект, цветные авторучки.

ХОД РАБОТЫ

1. Ознакомиться      с      методическими      рекомендациями      данной методической разработки.

2. Составить опорный план-конспект.

3. Изучить виды изделий.

4. Знать виды конструкторских документов.
