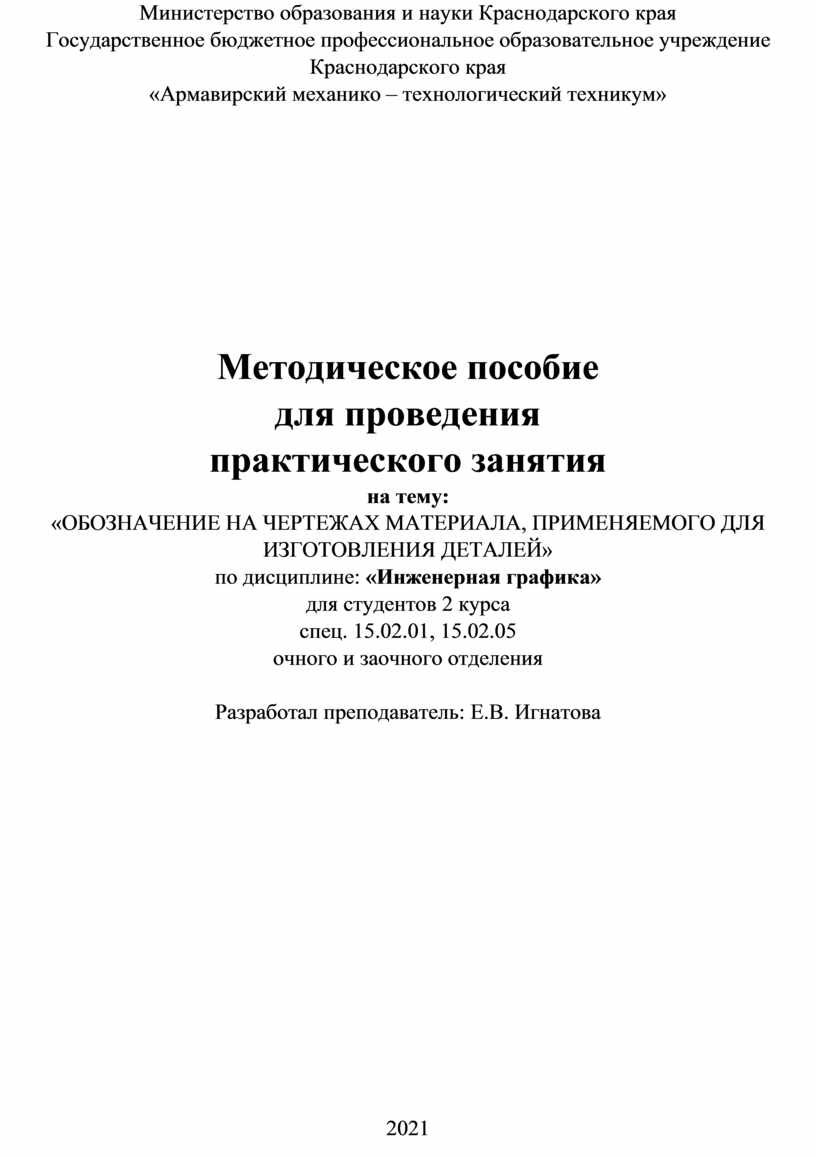

Министерство образования и науки Краснодарского края

Государственное бюджетное профессиональное образовательное учреждение

Краснодарского края

«Армавирский механико – технологический техникум»











Методическое пособие

для проведения

практического занятия

на тему:

«ОБОЗНАЧЕНИЕ НА ЧЕРТЕЖАХ МАТЕРИАЛА, ПРИМЕНЯЕМОГО ДЛЯ ИЗГОТОВЛЕНИЯ ДЕТАЛЕЙ»

по дисциплине: «Инженерная графика»

для студентов 2 курса

спец. 15.02.01, 15.02.05

очного и заочного отделения



Разработал преподаватель: Е.В. Игнатова





























2021

1. ЦЕЛЬ РАБОТЫ

Целью задания является ознакомление с обозначением материалов изложенных в ГОСТах Единой системы конструкторской документации (ЕСКД).

2 ОБЩИЕ СВЕДЕНИЯ

2.1 Графические обозначения материалов и правила их нанесения на чертежах

Чтобы придать чертежу наглядность, сечения (в том числе сечения, входящие в состав разреза) штрихуют.

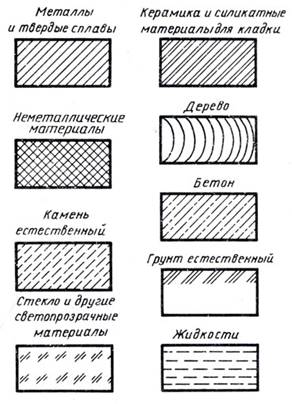

В соответствии с ГОСТ 2.306 - 68 для различных материалов установлены графические обозначения материалов в сечениях, часть из которых приведена на рис. 1.

Рис. 253. Графические обозначения материалов в сечениях
Рисунок 1

При штриховке металлов, строительного кирпича и некоторых других материалов применяют тонкие (от s/2 до s/3) параллельные линии, которые проводят под углом 45° к рамке чертежа, оси изображения или контурным линиям этого изображения.

Расстояние между параллельными прямыми линиями штриховки должно быть, как правило, одинаковым для всех выполняемых в одном и том же масштабе сечений данной детали и выбираться в пределах от 1 до 10 мм в зависимости от площади штриховки.

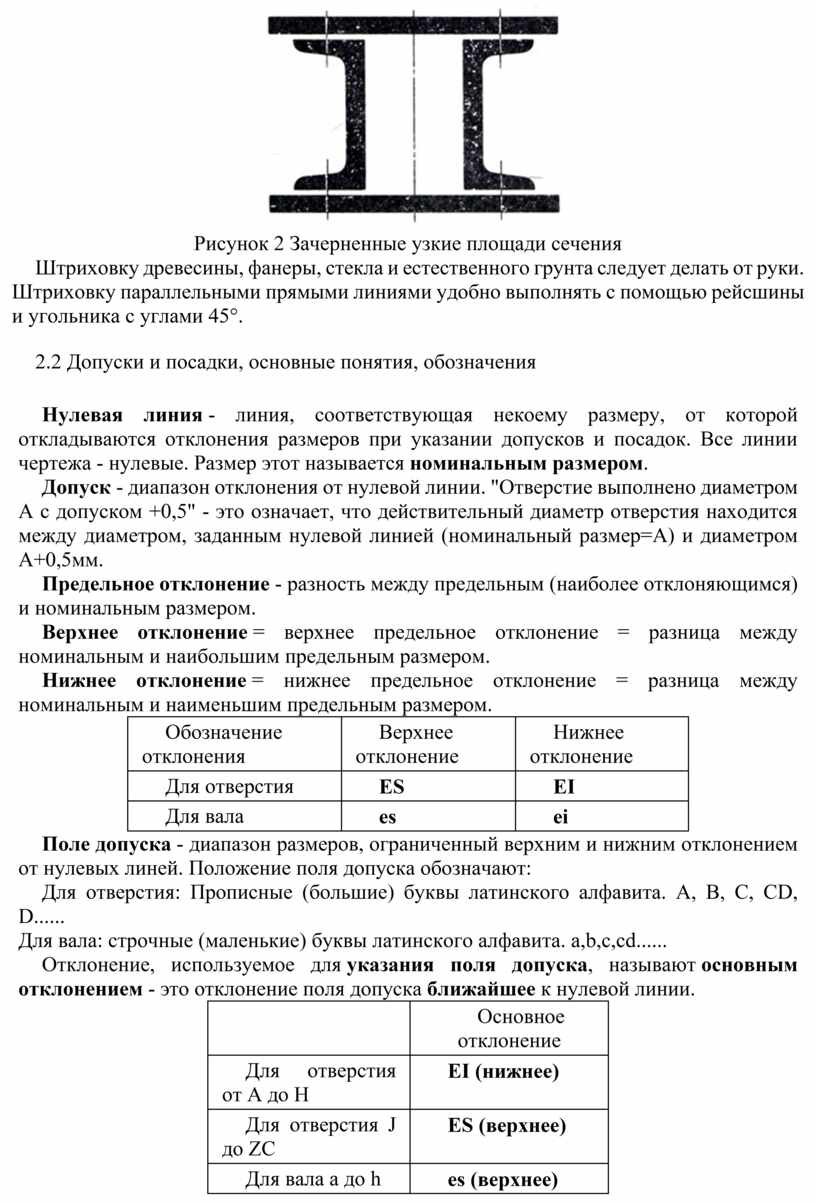

Узкие площади сечений, ширина которых на чертеже равна или менее 2 мм, зачерняют, так как на них трудно наносить штриховку (рис. 2).

Рис. 254. Зачерненные узкие площади сечения
Рисунок 2 Зачерненные узкие площади сечения

Штриховку древесины, фанеры, стекла и естественного грунта следует делать от руки. Штриховку параллельными прямыми линиями удобно выполнять с помощью рейсшины и угольника с углами 45°.

2.2 Допуски и посадки, основные понятия, обозначения

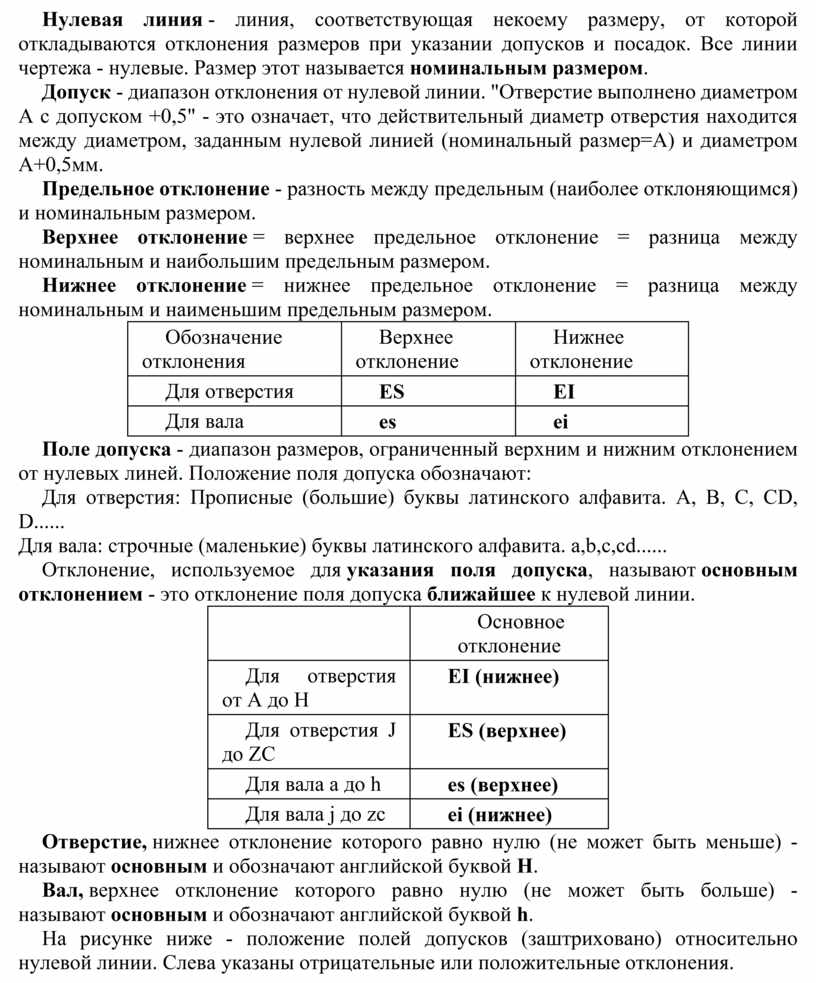

Нулевая линия - линия, соответствующая некоему размеру, от которой откладываются отклонения размеров при указании допусков и посадок. Все линии чертежа - нулевые. Размер этот называется номинальным размером.

Допуск - диапазон отклонения от нулевой линии. "Отверстие выполнено диаметром А с допуском +0,5" - это означает, что действительный диаметр отверстия находится между диаметром, заданным нулевой линией (номинальный размер=А) и диаметром А+0,5мм.

Предельное отклонение - разность между предельным (наиболее отклоняющимся) и номинальным размером.

Верхнее отклонение = верхнее предельное отклонение = разница между номинальным и наибольшим предельным размером.

Нижнее отклонение = нижнее предельное отклонение = разница между номинальным и наименьшим предельным размером.

Обозначение отклонения

Верхнее отклонение

Нижнее отклонение

Для отверстия

ES

EI

Для вала

es

ei

Поле допуска - диапазон размеров, ограниченный верхним и нижним отклонением от нулевых линей. Положение поля допуска обозначают:

Для отверстия: Прописные (большие) буквы латинского алфавита. A, B, C, CD, D......
Для вала: строчные (маленькие) буквы латинского алфавита. a,b,c,cd......

Отклонение, используемое для указания поля допуска, называют основным отклонением - это отклонение поля допуска ближайшее к нулевой линии.



Основное отклонение

Для отверстия от A до H

EI (нижнее)

Для отверстия J до ZC

ES (верхнее)

Для вала a до h

es (верхнее)

Для вала j до zc

ei (нижнее)

Отверстие, нижнее отклонение которого равно нулю (не может быть меньше) - называют основным и обозначают английской буквой H.

Вал, верхнее отклонение которого равно нулю (не может быть больше) - называют основным и обозначают английской буквой h.

На рисунке ниже - положение полей допусков (заштриховано) относительно нулевой линии. Слева указаны отрицательные или положительные отклонения.

Поля допусков. Положение относительно нулевой линии.

Рисунок 3

Посадка - характер соединения узлов (деталей), определяемый величиной существующих в нем зазоров или натягов. Различают посадки с зазором, посадки с натягоми переходные (промежуточные) посадки.



3 ЗАДАНИЕ



         В тетради выполнить примеры обозначения материалов.

4 КОНТРОЛЬНЫЕ ВОПРОСЫ



1. Какие условности и упрощения соблюдают при выполнении чертежей?

2.     Какой толщины линии применяют для штриховки сечений металлических деталей?

3.     Под каким углом штрихуют сечения металлических деталей?

4.     Что такое допуск?
