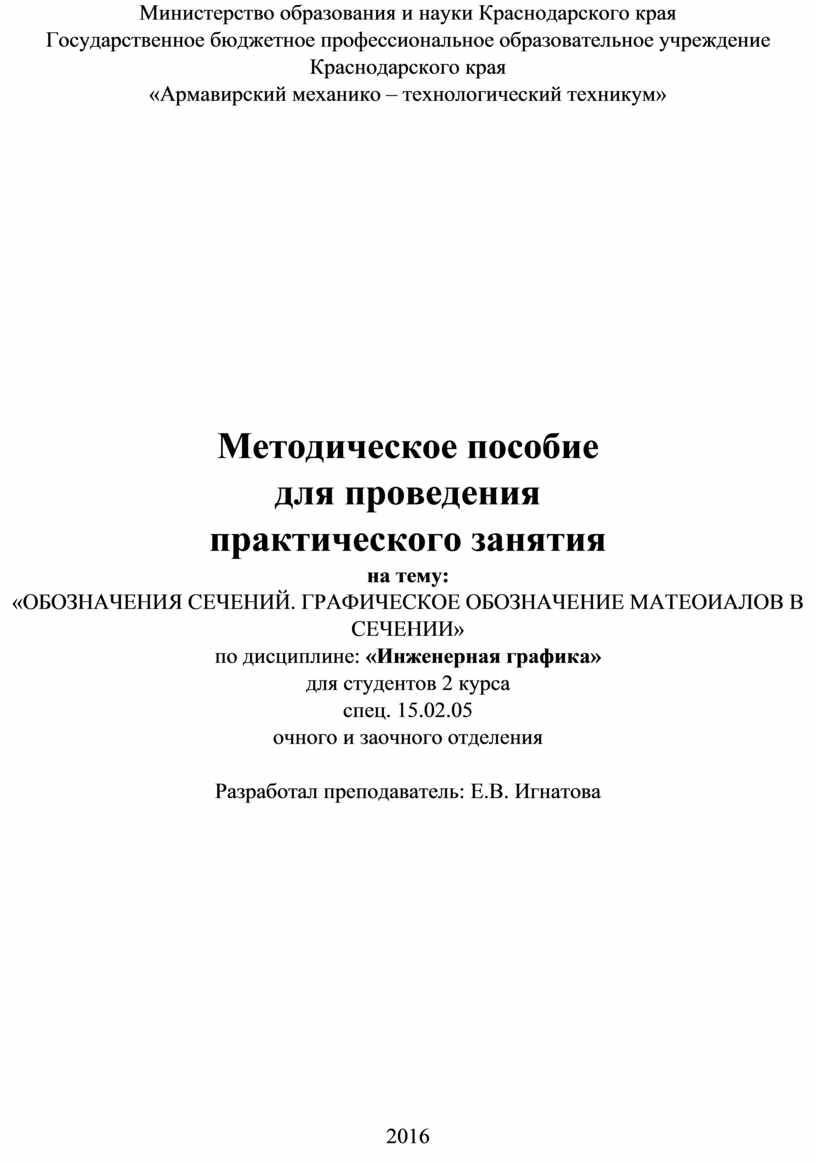

Министерство образования и науки Краснодарского края
Государственное бюджетное профессиональное образовательное учреждение
Краснодарского края
«Армавирский механико – технологический техникум»
Методическое пособие
для проведения
практического занятия
на тему:
«ОБОЗНАЧЕНИЯ СЕЧЕНИЙ. ГРАФИЧЕСКОЕ ОБОЗНАЧЕНИЕ МАТЕОИАЛОВ В СЕЧЕНИИ»
по дисциплине: «Инженерная графика»
для студентов 2 курса
спец. 15.02.05
очного и заочного отделения
Разработал преподаватель: Е.В. Игнатова
2016
1. ЦЕЛЬ РАБОТЫ
- знать обозначение сечений;
-знать графическое обозначение материалов в сечении;
-уметь выполнять сечения на чертежах.
2 ТЕОРЕТИЧЕСКИЙ МАТЕРИАЛ
2.1 Обозначение сечений

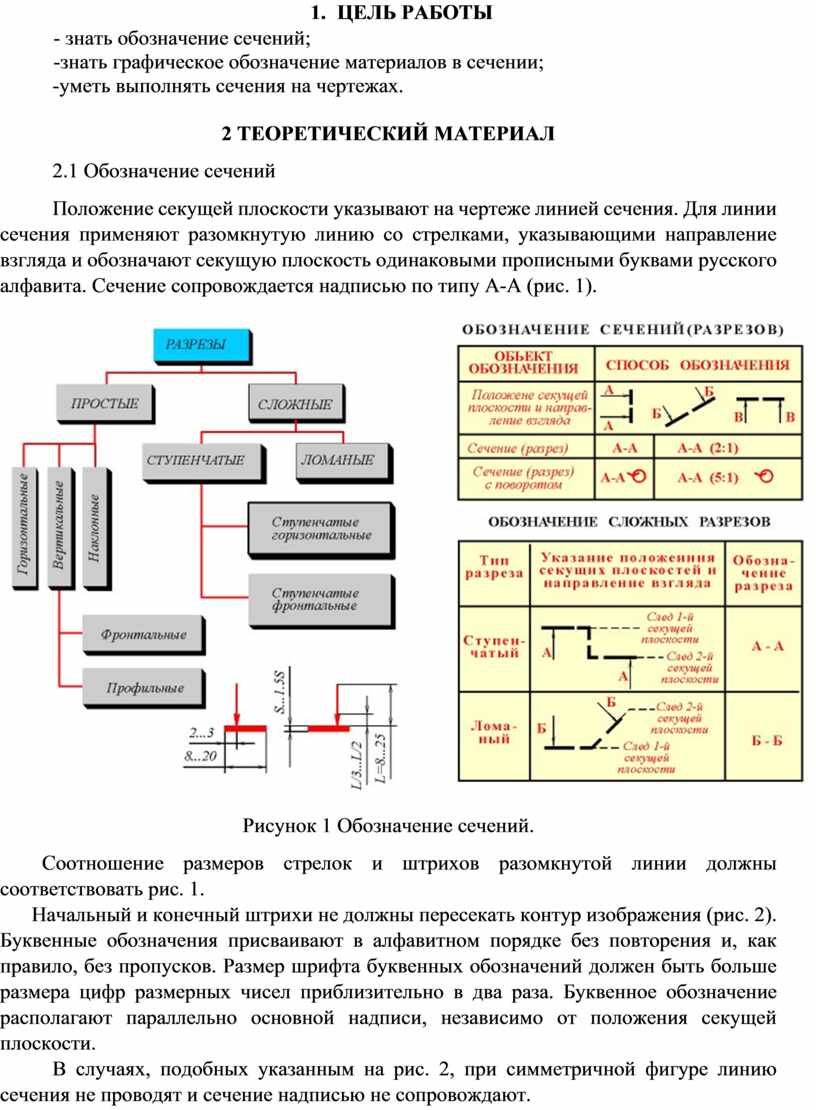

Положение секущей плоскости указывают на чертеже линией сечения. Для линии сечения применяют разомкнутую линию со стрелками, указывающими направление взгляда и обозначают секущую плоскость одинаковыми прописными буквами русского алфавита. Сечение сопровождается надписью по типу А-А (рис. 1).

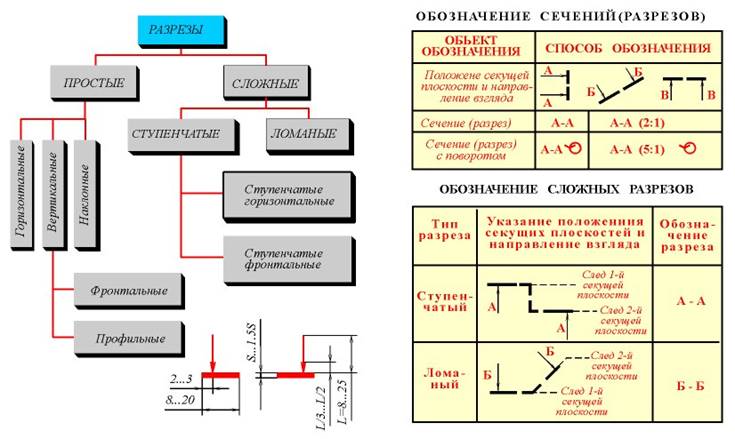

Рисунок 1 Обозначение сечений.
Соотношение размеров стрелок и штрихов разомкнутой линии должны соответствовать рис. 1.
Начальный и конечный штрихи не должны пересекать контур изображения (рис. 2).
Буквенные обозначения присваивают в алфавитном порядке без повторения и, как правило, без пропусков. Размер шрифта буквенных обозначений должен быть больше размера цифр размерных чисел приблизительно в два раза. Буквенное обозначение располагают параллельно основной надписи, независимо от положения секущей плоскости.
В случаях, подобных указанным на рис. 2, при симметричной фигуре линию сечения не проводят и сечение надписью не сопровождают.

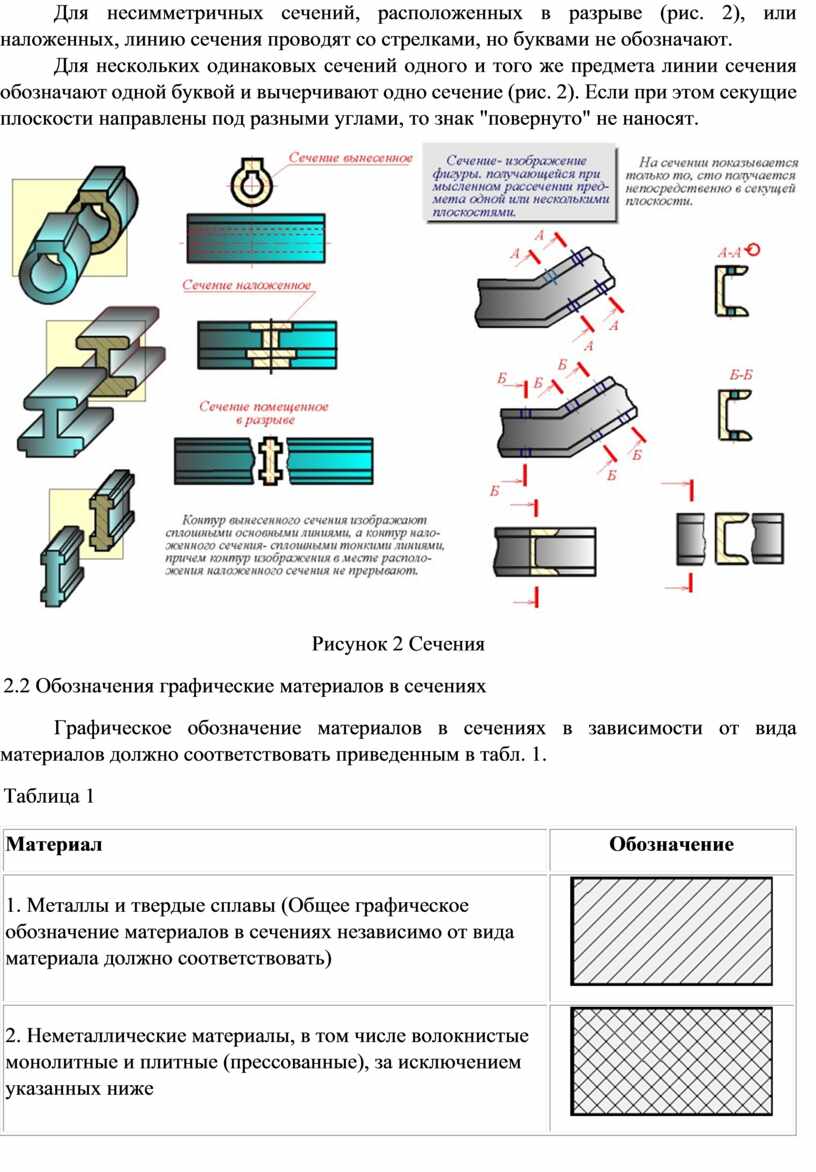

Для несимметричных сечений, расположенных в разрыве (рис. 2), или наложенных, линию сечения проводят со стрелками, но буквами не обозначают.
Для нескольких одинаковых сечений одного и того же предмета линии сечения обозначают одной буквой и вычерчивают одно сечение (рис. 2). Если при этом секущие плоскости направлены под разными углами, то знак "повернуто" не наносят.

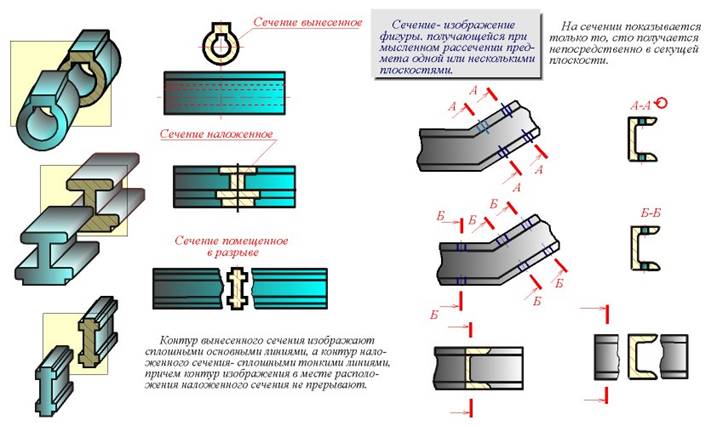

Рисунок 2 Сечения
|
2.2 Обозначения графические материалов в сечениях |
Графическое обозначение материалов в сечениях в зависимости от вида материалов должно соответствовать приведенным в табл. 1.
|
Таблица 1 |
|

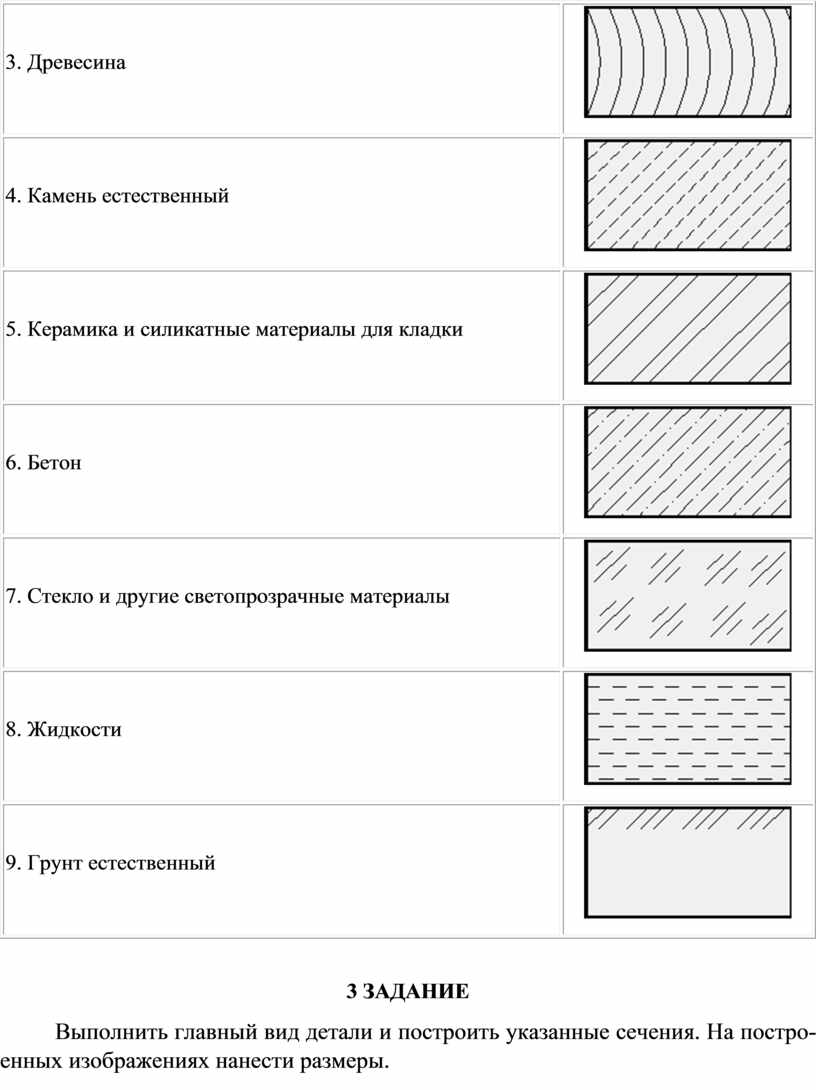

Материал |
Обозначение |
|
1. Металлы и твердые сплавы (Общее графическое обозначение материалов в сечениях независимо от вида материала должно соответствовать) |
|
|
2. Неметаллические материалы, в том числе волокнистые монолитные и плитные (прессованные), за исключением указанных ниже |
|
|
3. Древесина |
|
|
4. Камень естественный |
|
|
5. Керамика и силикатные материалы для кладки |
|
|
6. Бетон |
|
|
7. Стекло и другие светопрозрачные материалы |
|
|
8. Жидкости |
|
|
9. Грунт естественный |
|
3 ЗАДАНИЕ

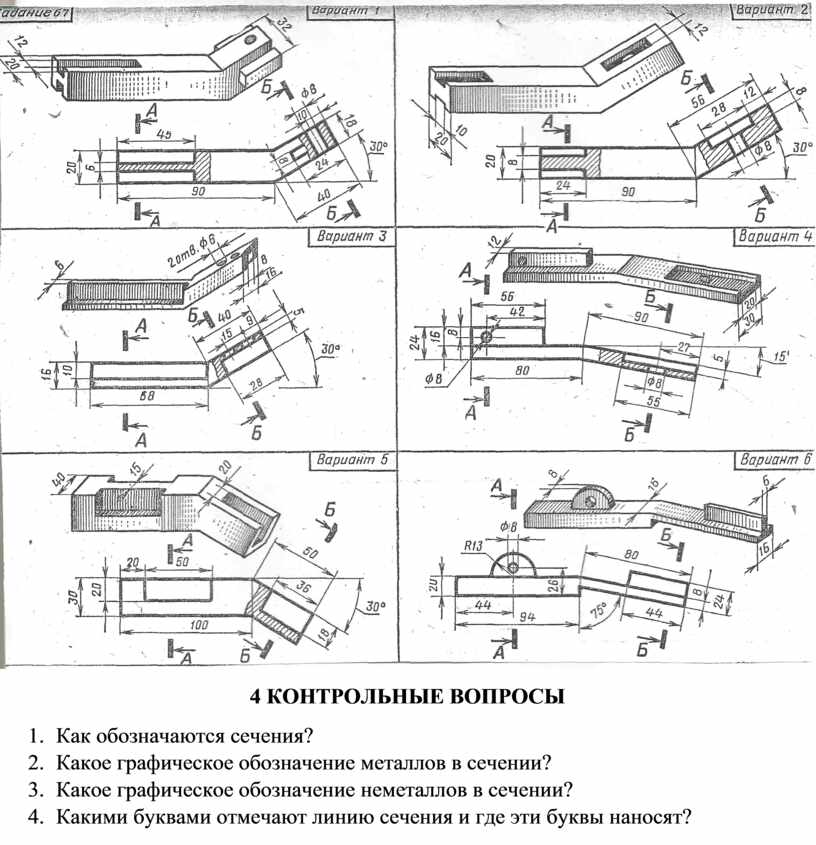

Выполнить главный вид детали и построить указанные сечения. На построенных изображениях нанести размеры.
4 КОНТРОЛЬНЫЕ ВОПРОСЫ
1. Как обозначаются сечения?
2. Какое графическое обозначение металлов в сечении?
3. Какое графическое обозначение неметаллов в сечении?
4. Какими буквами отмечают линию сечения и где эти буквы наносят?
