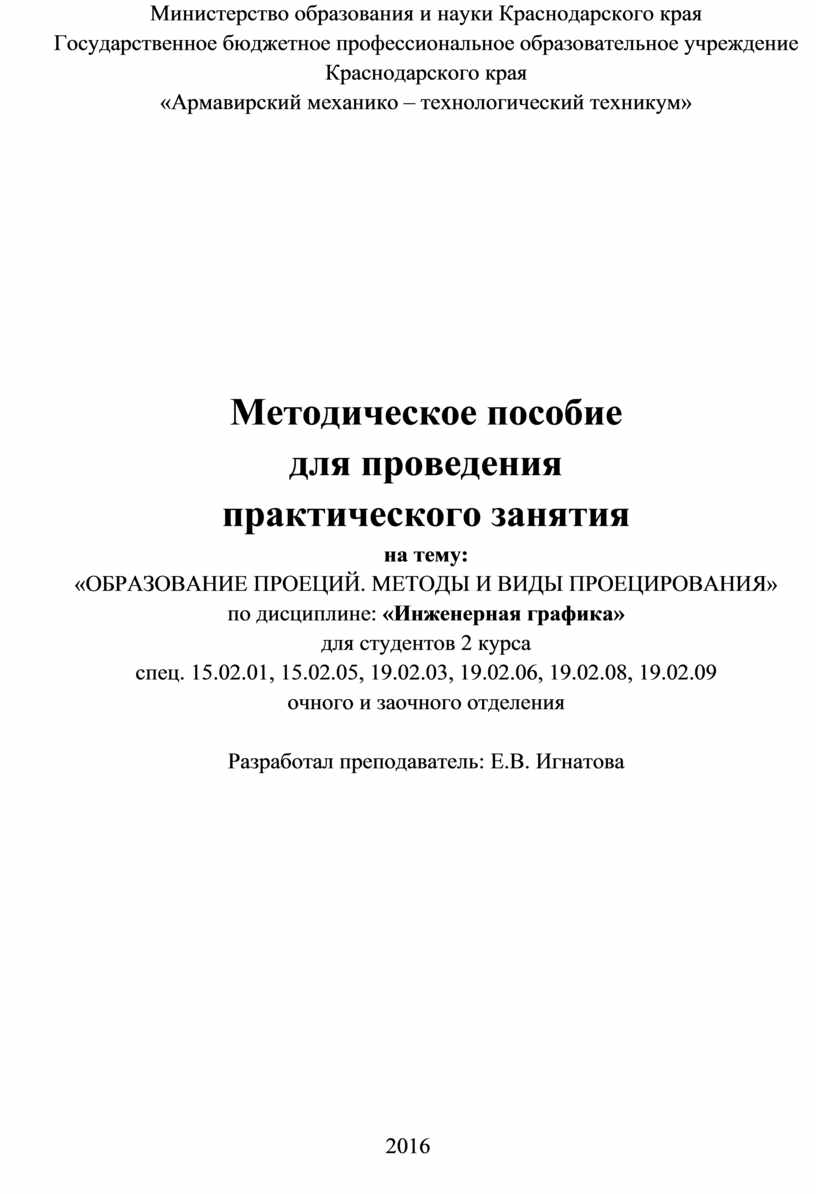

Министерство образования и науки Краснодарского края
Государственное бюджетное профессиональное образовательное учреждение
Краснодарского края
«Армавирский механико – технологический техникум»
Методическое пособие
для проведения
практического занятия
на тему:
«ОБРАЗОВАНИЕ ПРОЕЦИЙ. МЕТОДЫ И ВИДЫ ПРОЕЦИРОВАНИЯ»
по дисциплине: «Инженерная графика»
для студентов 2 курса
спец. 15.02.01, 15.02.05, 19.02.03, 19.02.06, 19.02.08, 19.02.09
очного и заочного отделения
Разработал преподаватель: Е.В. Игнатова
2016

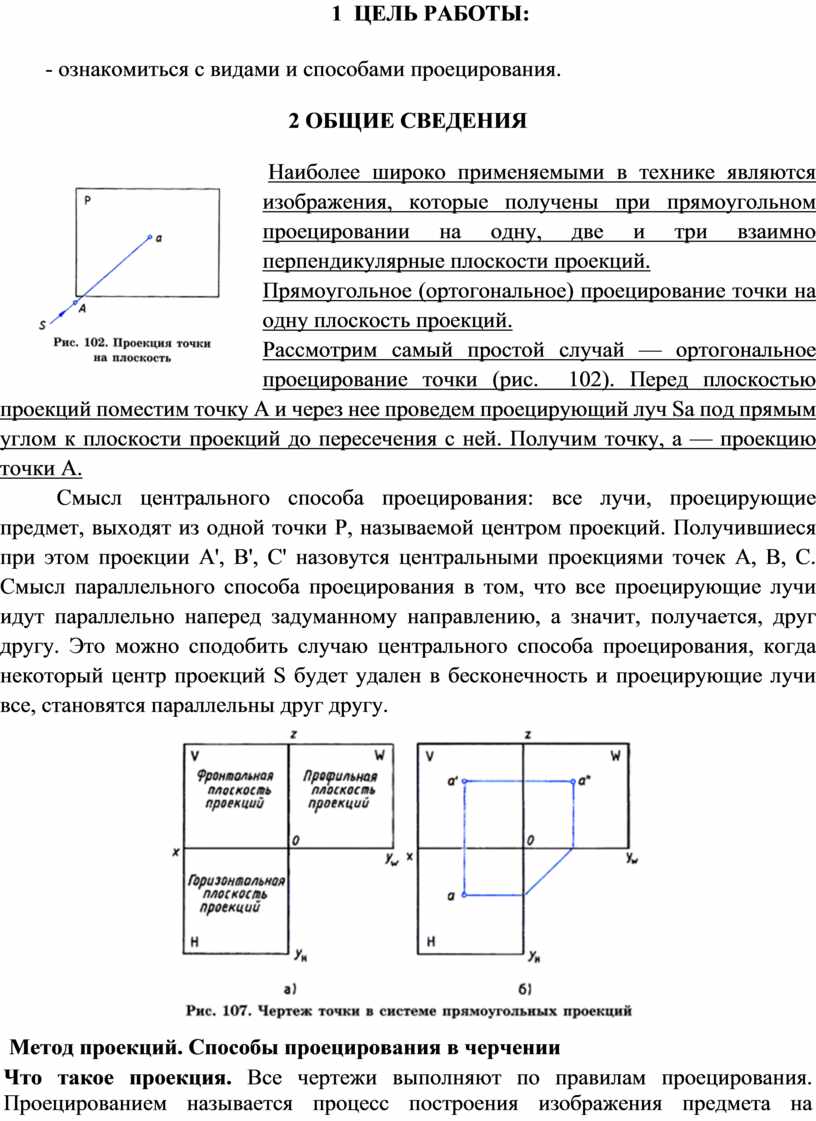

1 ЦЕЛЬ РАБОТЫ:
- ознакомиться с видами и способами проецирования.
2 ОБЩИЕ СВЕДЕНИЯ
Наиболее широко применяемыми в технике
являются изображения, которые получены при прямоугольном проецировании на одну,
две и три взаимно перпендикулярные плоскости проекций.

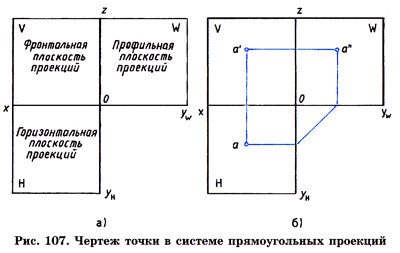

Прямоугольное (ортогональное) проецирование точки на одну плоскость проекций.
Рассмотрим самый простой случай — ортогональное проецирование точки (рис. 102). Перед плоскостью проекций поместим точку А и через нее проведем проецирующий луч Sa под прямым углом к плоскости проекций до пересечения с ней. Получим точку, а — проекцию точки А.

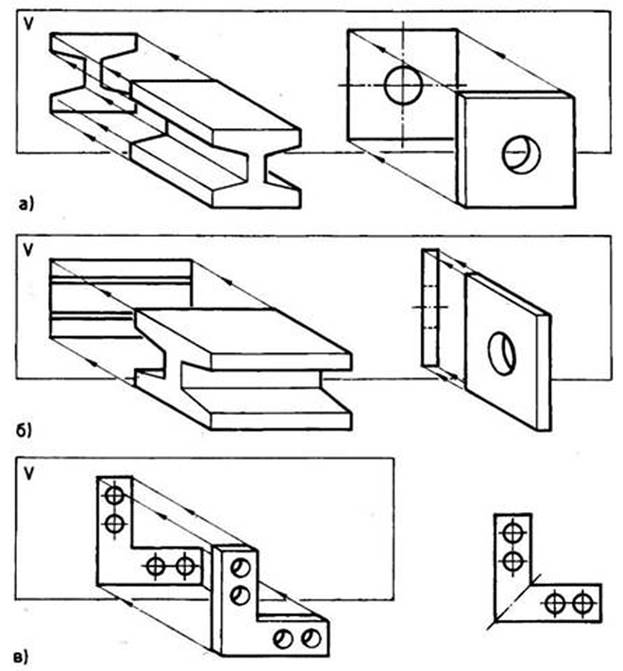

Смысл центрального способа проецирования: все лучи, проецирующие предмет, выходят из одной точки Р, называемой центром проекций. Получившиеся при этом проекции А', В', С' назовутся центральными проекциями точек А, В, С. Смысл параллельного способа проецирования в том, что все проецирующие лучи идут параллельно наперед задуманному направлению, а значит, получается, друг другу. Это можно сподобить случаю центрального способа проецирования, когда некоторый центр проекций S будет удален в бесконечность и проецирующие лучи все, становятся параллельны друг другу.
|

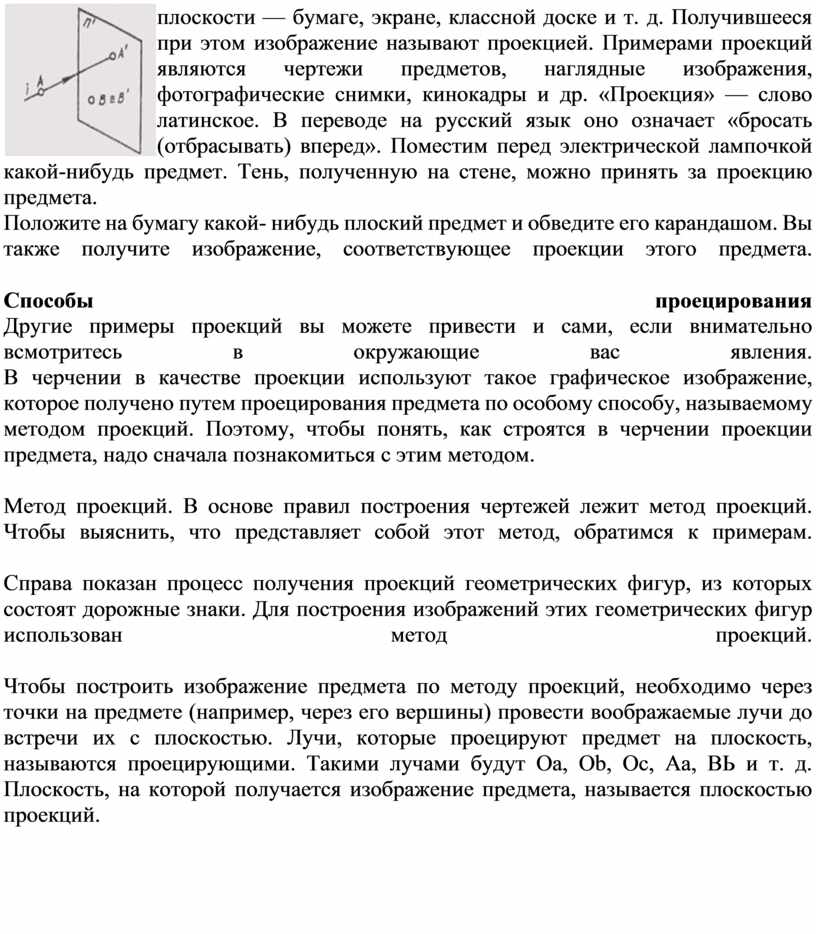

Метод проекций. Способы проецирования в черчении |
|
|
Что такое проекция. Все чертежи
выполняют по правилам проецирования. Проецированием называется процесс
построения изображения предмета на плоскости
Метод
проекций. В основе правил построения чертежей лежит метод проекций. Чтобы
выяснить, что представляет собой этот метод, обратимся к примерам. Справа
показан процесс получения проекций геометрических фигур, из которых состоят
дорожные знаки. Для построения изображений этих геометрических фигур
использован метод проекций. Чтобы построить изображение предмета по методу проекций, необходимо через точки на предмете (например, через его вершины) провести воображаемые лучи до встречи их с плоскостью. Лучи, которые проецируют предмет на плоскость, называются проецирующими. Такими лучами будут Оа, Ob, Ос, Аа, ВЬ и т. д. Плоскость, на которой получается изображение предмета, называется плоскостью проекций. |
|
|
|
|
|
|
|

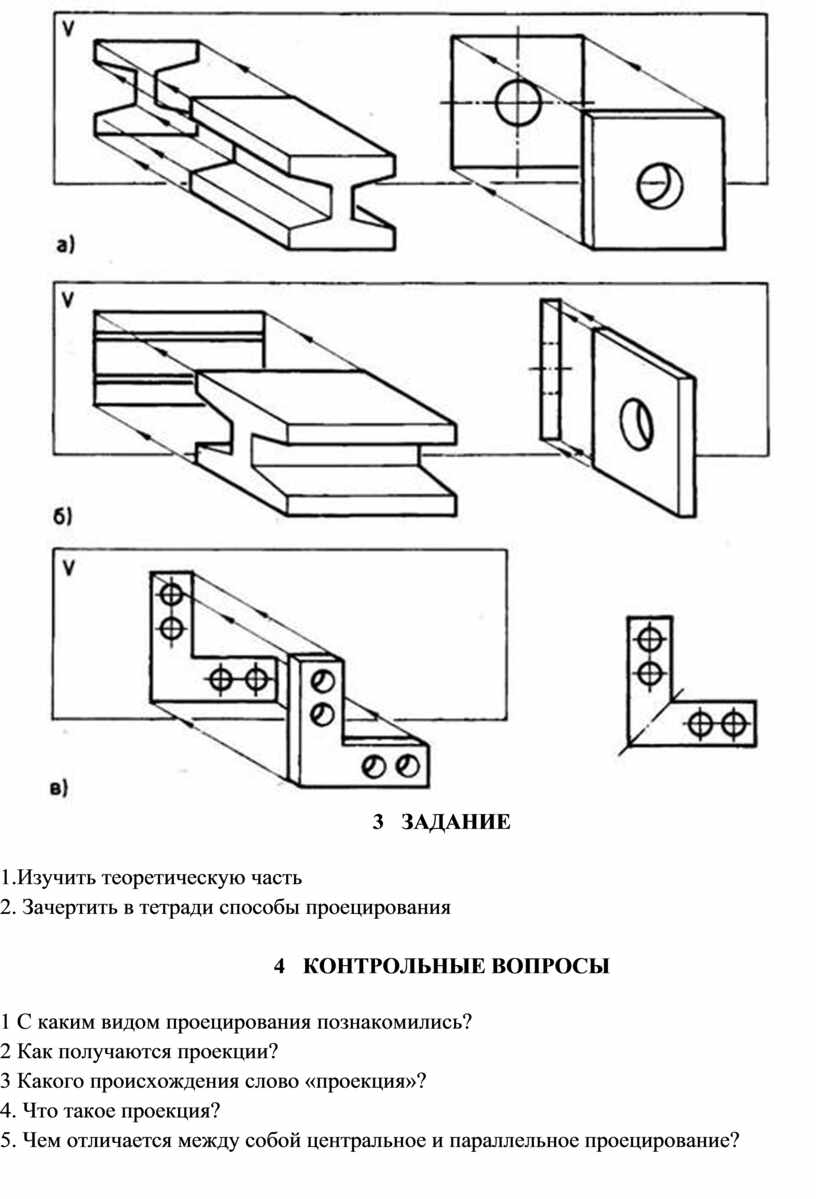

3 ЗАДАНИЕ
1.Изучить теоретическую часть
2. Зачертить в тетради способы проецирования
4 КОНТРОЛЬНЫЕ ВОПРОСЫ
1 С каким видом проецирования познакомились?
2 Как получаются проекции?
3 Какого происхождения слово «проекция»?
4. Что такое проекция?
5. Чем отличается между собой центральное и параллельное проецирование?
