Практическая работа специальности 15.02.05. «Техническая эксплуатация оборудования в торговле и общественном питании»

Министерство образования и науки Краснодарского края

Государственное бюджетное профессиональное образовательное учреждение

Краснодарского края

«Армавирский механико – технологический техникум»

Методическое пособие

для проведения

практического занятия

на тему:

«ОБЩИЕ СВЕДЕНИЯ ОБ АКСОНОМЕТРИЧЕСКИХ ПРОЕКЦИЯХ. ВИДЫ АКСОНОМЕТРИЧЕСКИХ ПРОЕКЦИЙ»

по дисциплине: «Инженерная графика»

для студентов 2 курса

спец. 15.02.01, 15.02.05, 19.02.03, 19.02.06, 19.02.08, 19.02.09

очного и заочного отделения

Разработал преподаватель: Е.В. Игнатова

2016

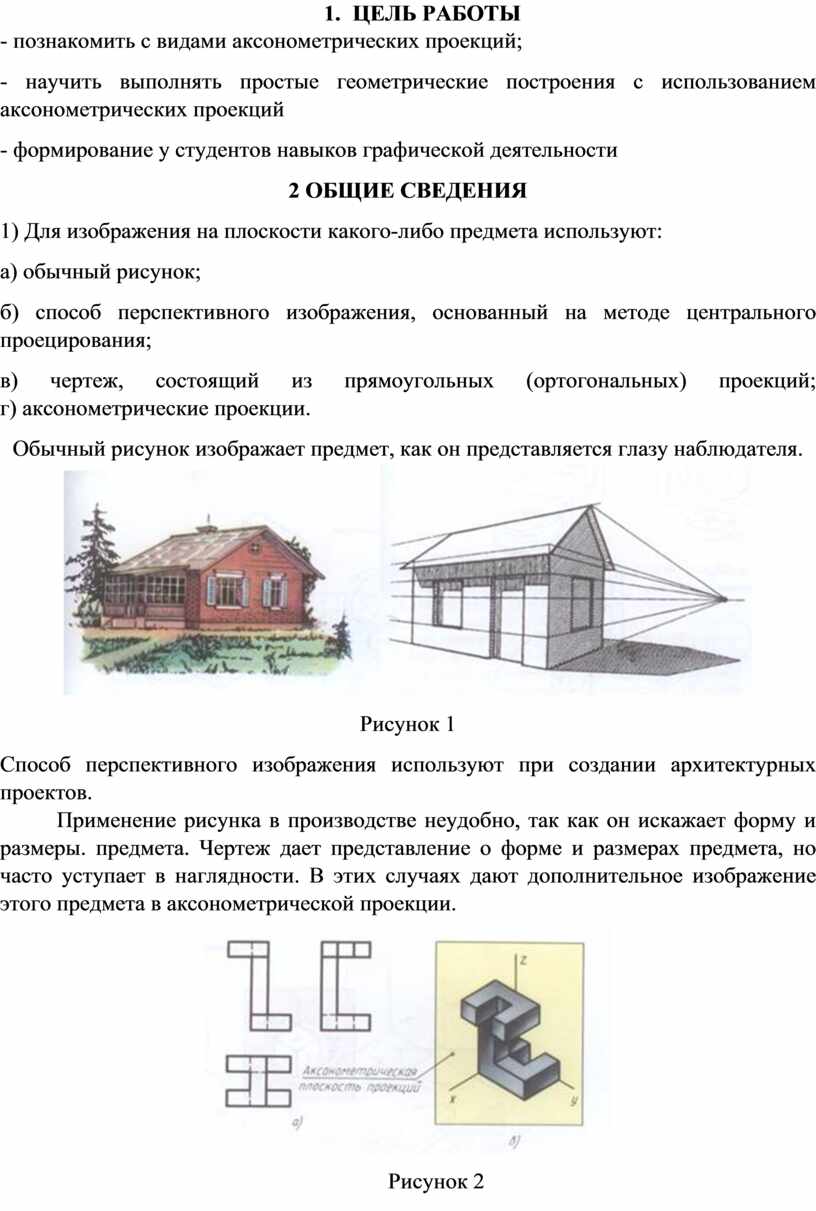

1.     ЦЕЛЬ РАБОТЫ

- познакомить с видами аксонометрических проекций;

- научить выполнять простые геометрические построения с использованием аксонометрических проекций

- формирование у студентов навыков графической деятельности

2 ОБЩИЕ СВЕДЕНИЯ

1) Для изображения на плоскости какого-либо предмета используют:

а) обычный рисунок;

б) способ перспективного изображения, основанный на методе центрального проецирования;

в) чертеж, состоящий из прямоугольных (ортогональных) проекций;
г) аксонометрические проекции.

Обычный рисунок изображает предмет, как он представляется глазу наблюдателя.

Рисунок 1

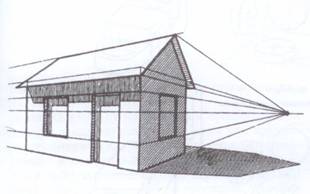

Способ перспективного изображения используют при создании архитектурных проектов.

Применение рисунка в производстве неудобно, так как он искажает форму и размеры. предмета. Чертеж дает представление о форме и размерах предмета, но часто уступает в наглядности. В этих случаях дают дополнительное изображение этого предмета в аксонометрической проекции.

Рисунок 2

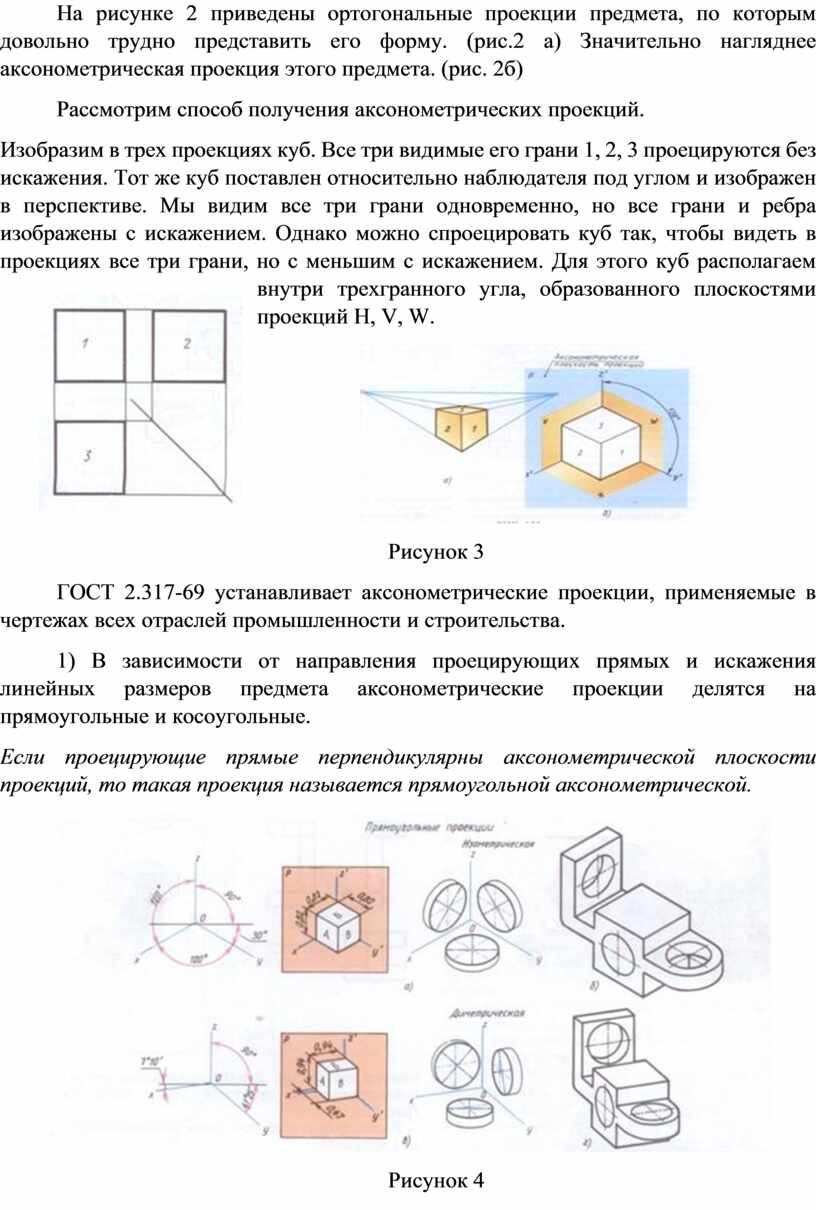

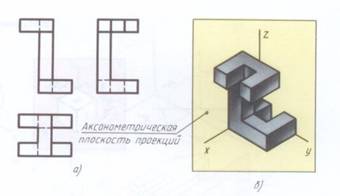

На рисунке 2 приведены ортогональные проекции предмета, по которым довольно трудно представить его форму. (рис.2 а) Значительно нагляднее аксонометрическая проекция этого предмета. (рис. 2б)

Рассмотрим способ получения аксонометрических проекций.

Изобразим в трех проекциях куб. Все три видимые его грани 1, 2, 3 проецируются без искажения. Тот же куб поставлен относительно наблюдателя под углом и изображен в перспективе. Мы видим все три грани одновременно, но все грани и ребра изображены с искажением. Однако можно спроецировать куб так, чтобы видеть в проекциях все три грани, но с меньшим с искажением. Для этого куб располагаем внутри трехгранного угла, образованного плоскостями проекций H, V, W.

Рисунок 3

ГОСТ 2.317-69 устанавливает аксонометрические проекции, применяемые в чертежах всех отраслей промышленности и строительства.

         1) В зависимости от направления проецирующих прямых и искажения линейных размеров предмета аксонометрические проекции делятся на прямоугольные и косоугольные.

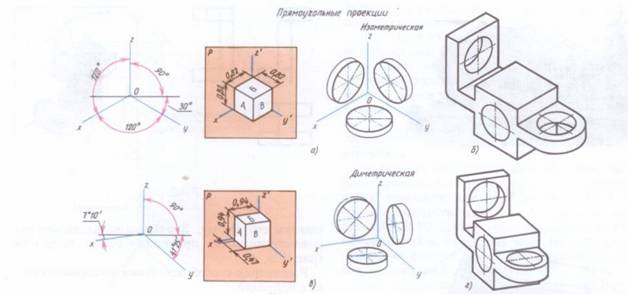

Если проецирующие прямые перпендикулярны аксонометрической плоскости проекций, то такая проекция называется прямоугольной аксонометрической.

Рисунок 4

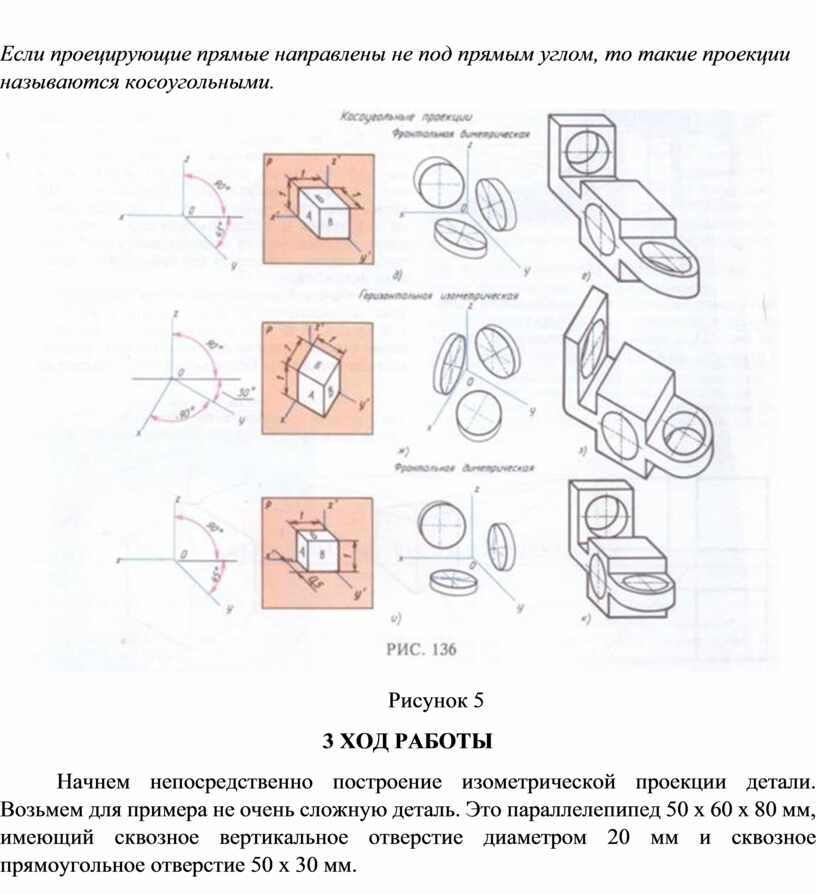

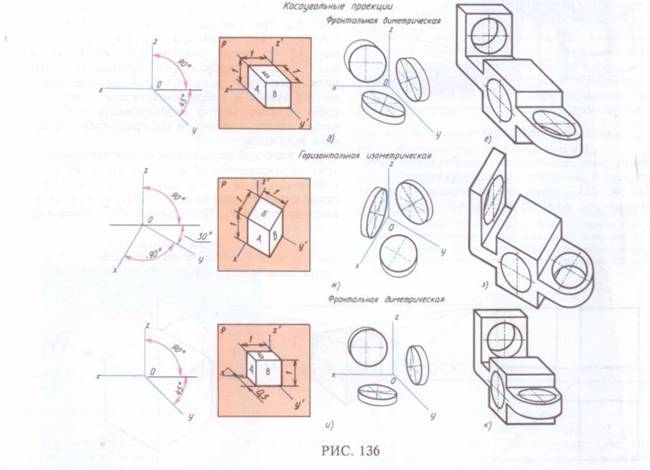

Если проецирующие прямые направлены не под прямым углом, то такие проекции называются косоугольными.

Рисунок 5

3 ХОД РАБОТЫ

Начнем непосредственно построение изометрической проекции детали. Возьмем для примера не очень сложную деталь. Это параллелепипед 50 х 60 х 80 мм, имеющий сквозное вертикальное отверстие диаметром 20 мм и сквозное прямоугольное отверстие 50 х 30 мм.

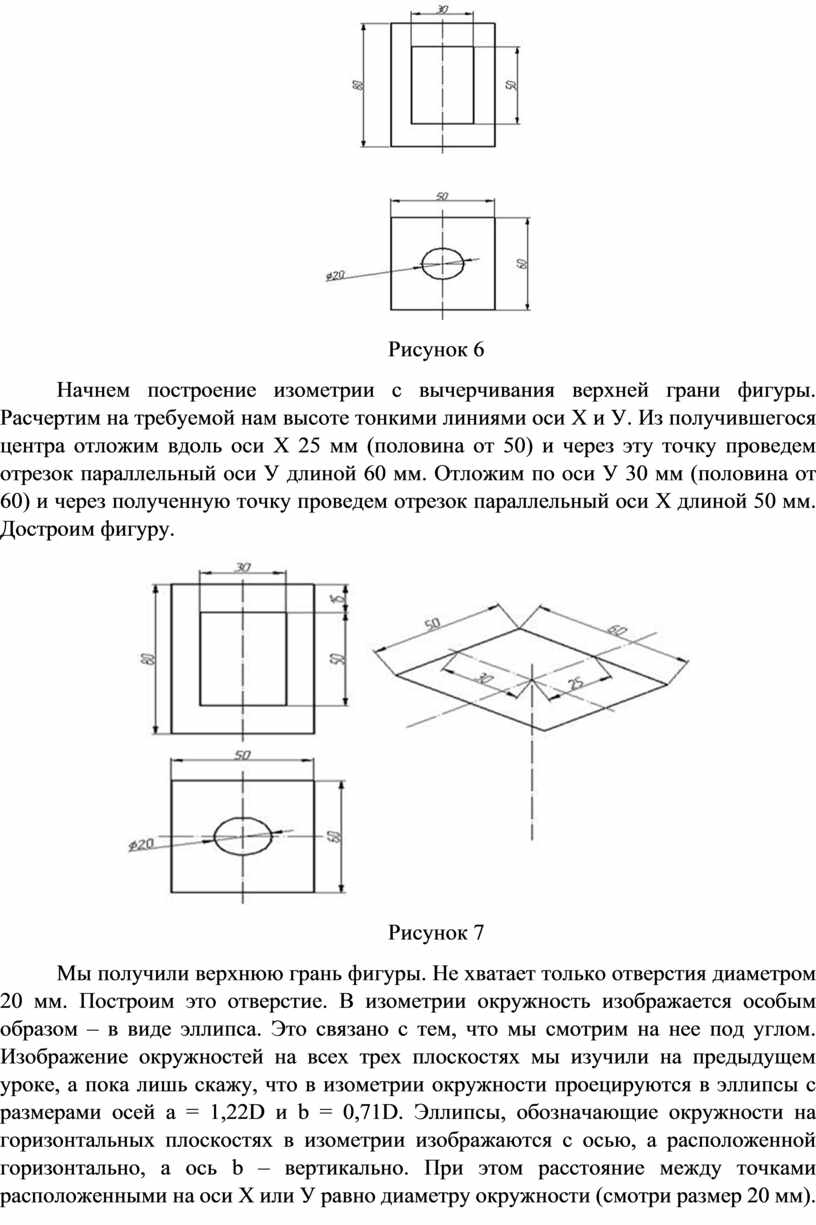

Рисунок 6

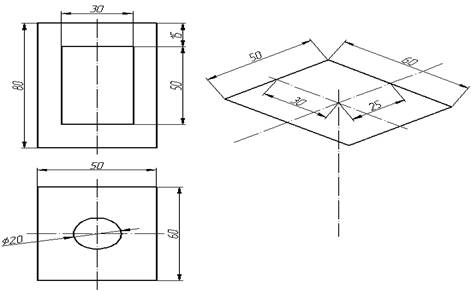

Начнем построение изометрии с вычерчивания верхней грани фигуры. Расчертим на требуемой нам высоте тонкими линиями оси Х и У. Из получившегося центра отложим вдоль оси Х 25 мм (половина от 50) и через эту точку проведем отрезок параллельный оси У длиной 60 мм. Отложим по оси У 30 мм (половина от 60) и через полученную точку проведем отрезок параллельный оси Х длиной 50 мм. Достроим фигуру.

Рисунок 7

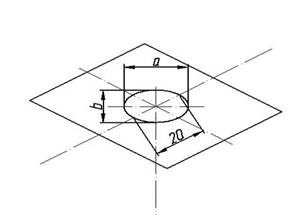

Мы получили верхнюю грань фигуры. Не хватает только отверстия диаметром 20 мм. Построим это отверстие. В изометрии окружность изображается особым образом – в виде эллипса. Это связано с тем, что мы смотрим на нее под углом. Изображение окружностей на всех трех плоскостях мы изучили на предыдущем уроке, а пока лишь скажу, что в изометрии окружности проецируются в эллипсы с размерами осей a = 1,22D и b = 0,71D. Эллипсы, обозначающие окружности на горизонтальных плоскостях в изометрии изображаются с осью, а расположенной горизонтально, а ось b – вертикально. При этом расстояние между точками расположенными на оси Х или У равно диаметру окружности (смотри размер 20 мм).

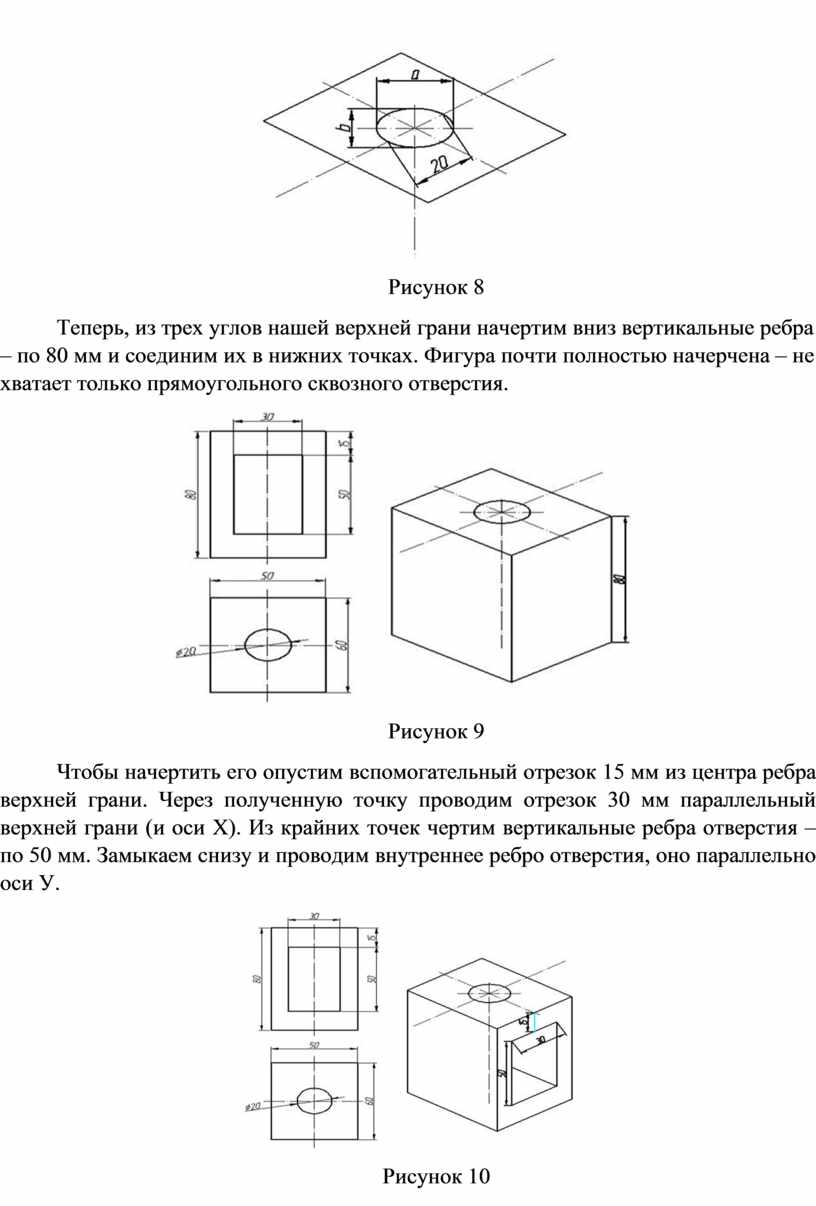

Рисунок 8

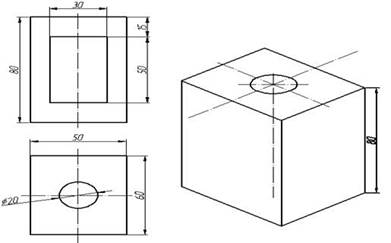

Теперь, из трех углов нашей верхней грани начертим вниз вертикальные ребра – по 80 мм и соединим их в нижних точках. Фигура почти полностью начерчена – не хватает только прямоугольного сквозного отверстия.

Рисунок 9

Чтобы начертить его опустим вспомогательный отрезок 15 мм из центра ребра верхней грани. Через полученную точку проводим отрезок 30 мм параллельный верхней грани (и оси Х). Из крайних точек чертим вертикальные ребра отверстия – по 50 мм. Замыкаем снизу и проводим внутреннее ребро отверстия, оно параллельно оси У.

Рисунок 10

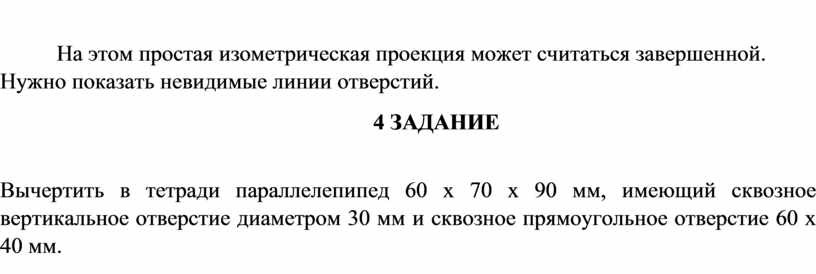

На этом простая изометрическая проекция может считаться завершенной. Нужно показать невидимые линии отверстий.

4 ЗАДАНИЕ

Вычертить в тетради параллелепипед 60 х 70 х 90 мм, имеющий сквозное вертикальное отверстие диаметром 30 мм и сквозное прямоугольное отверстие 60 х 40 мм.
