Практическая работа специальности 15.02.05. «Техническая эксплуатация оборудования в торговле и общественном питании»

Министерство образования и науки Краснодарского края

Государственное бюджетное профессиональное образовательное учреждение

Краснодарского края

«Армавирский механико – технологический техникум»

Методическое пособие

для проведения

практического занятия

на тему:

«ОСНОВНЫЕ СВЕДЕНИЯ О ВОЗМОЖНОСТЯХ КОМПАС-3DV8. СИСТЕМА «КОМПАС-ГРАФИК»»

по дисциплине: «Инженерная графика»

для студентов 2 курса

спец. 15.02.01, 15.02.05

очного и заочного отделения

Разработал преподаватель: Е.В. Игнатова

2016

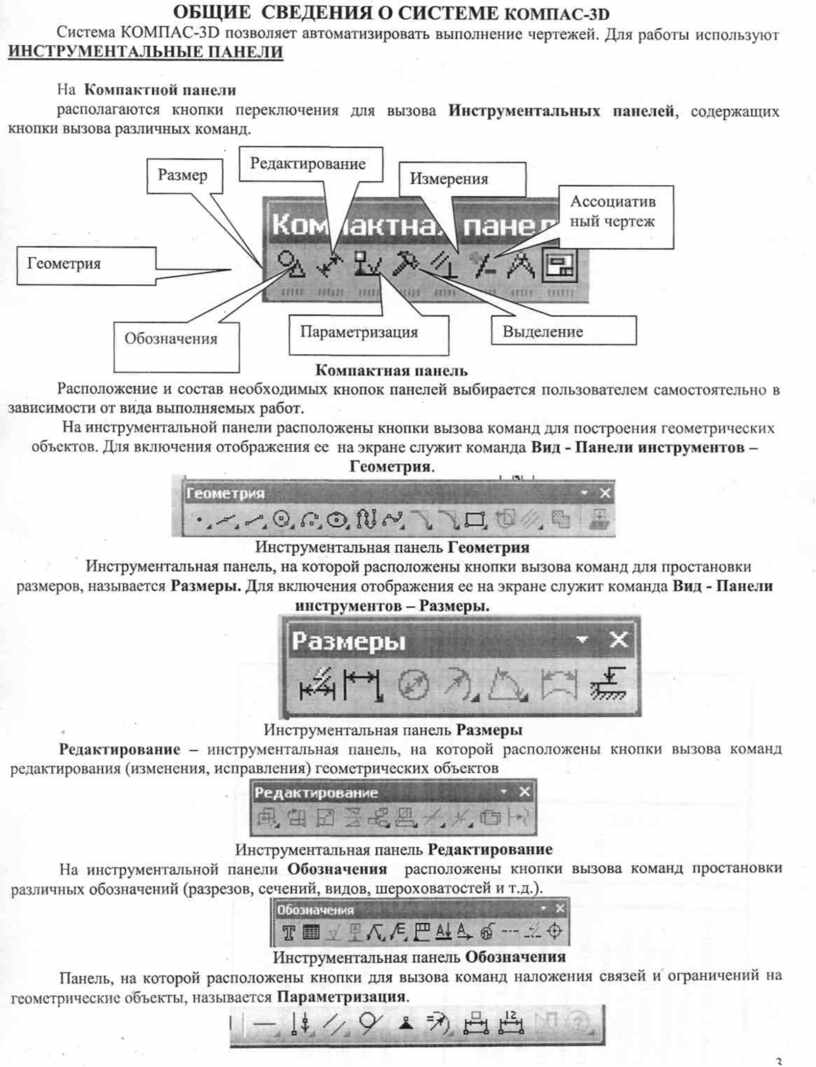

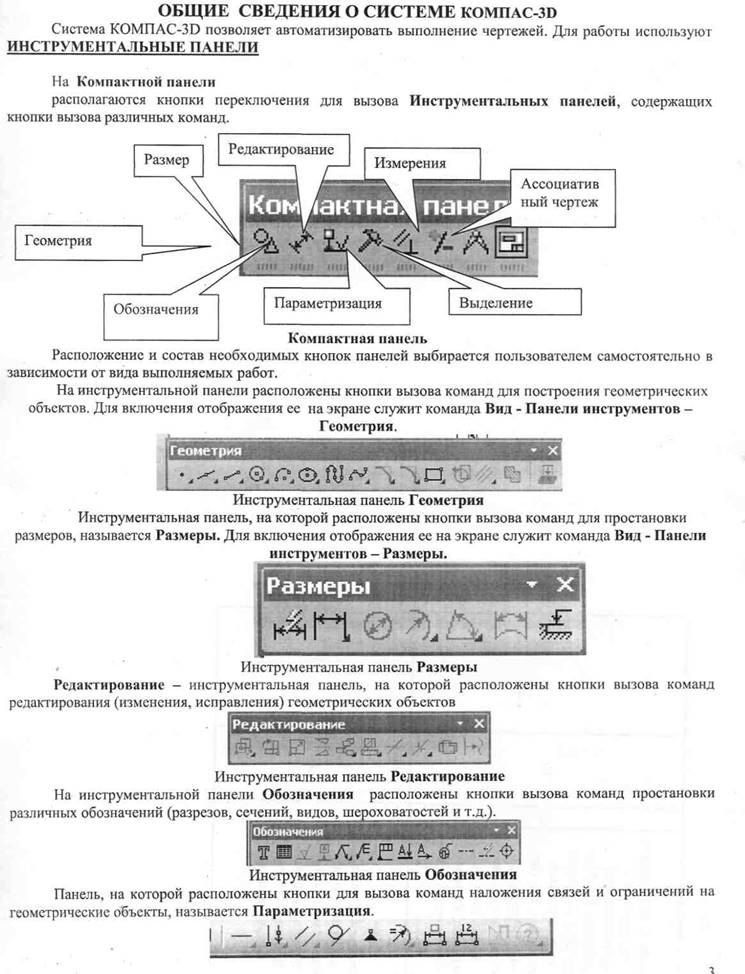

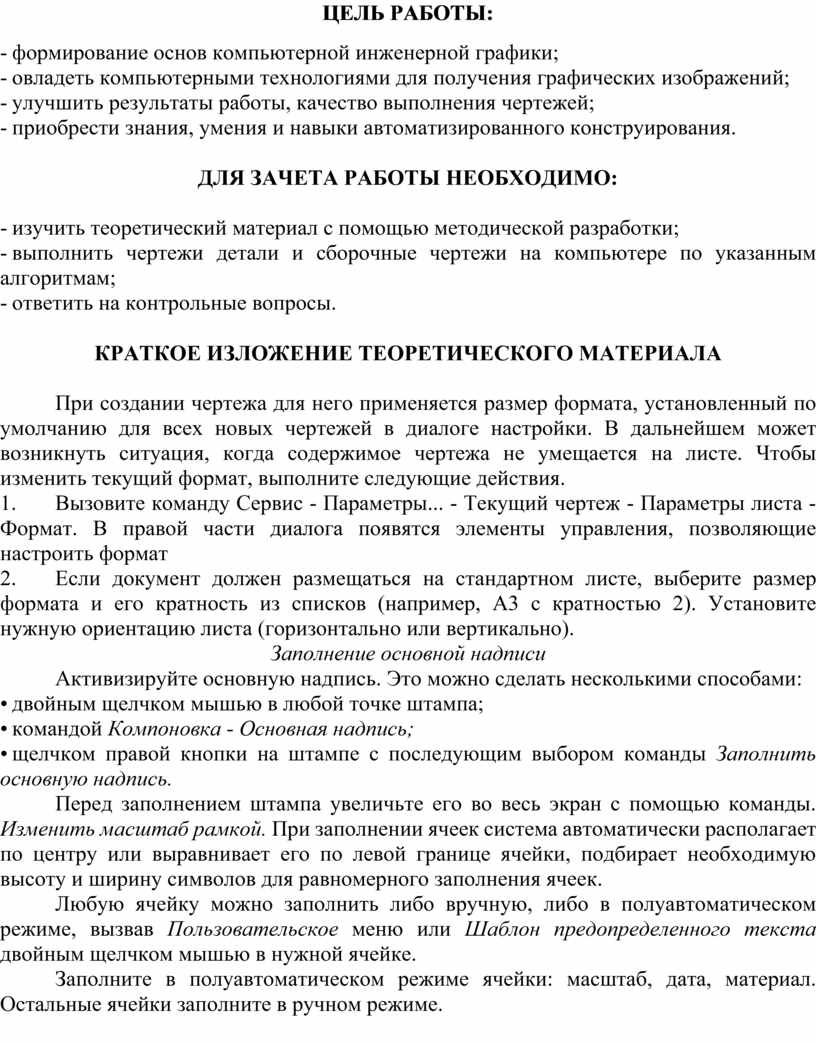

ЦЕЛЬ РАБОТЫ:

-  формирование основ компьютерной инженерной графики;

-  овладеть компьютерными технологиями для получения графических изображений;

-  улучшить результаты работы, качество выполнения чертежей;

-  приобрести знания, умения и навыки автоматизированного конструирования.

ДЛЯ ЗАЧЕТА РАБОТЫ НЕОБХОДИМО:

-  изучить теоретический материал с помощью методической разработки;

-  выполнить чертежи детали и сборочные чертежи на компьютере по указанным алгоритмам;

-  ответить на контрольные вопросы.

КРАТКОЕ ИЗЛОЖЕНИЕ ТЕОРЕТИЧЕСКОГО МАТЕРИАЛА

При создании чертежа для него применяется размер формата, установленный по умолчанию для всех новых чертежей в диалоге настройки. В дальнейшем может возникнуть ситуация, когда содержимое чертежа не умещается на листе. Чтобы изменить текущий формат, выполните следующие действия.

1.      Вызовите команду Сервис - Параметры... - Текущий чертеж - Параметры листа -
Формат. В правой части диалога появятся элементы управления, позволяющие
настроить формат

2.      Если документ должен размещаться на стандартном листе, выберите размер
формата и его кратность из списков (например, A3 с кратностью 2). Установите
нужную ориентацию листа (горизонтально или вертикально).

Заполнение основной надписи

Активизируйте основную надпись. Это можно сделать несколькими способами:

•  двойным щелчком мышью в любой точке штампа;

•  командой Компоновка - Основная надпись;

•  щелчком правой кнопки на штампе с последующим выбором команды Заполнить основную надпись.

Перед заполнением штампа увеличьте его во весь экран с помощью команды. Изменить масштаб рамкой. При заполнении ячеек система автоматически располагает по центру или выравнивает его по левой границе ячейки, подбирает необходимую высоту и ширину символов для равномерного заполнения ячеек.

Любую ячейку можно заполнить либо вручную, либо в полуавтоматическом режиме, вызвав Пользовательское меню или Шаблон предопределенного текста двойным щелчком мышью в нужной ячейке.

Заполните в полуавтоматическом режиме ячейки: масштаб, дата, материал. Остальные ячейки заполните в ручном режиме.

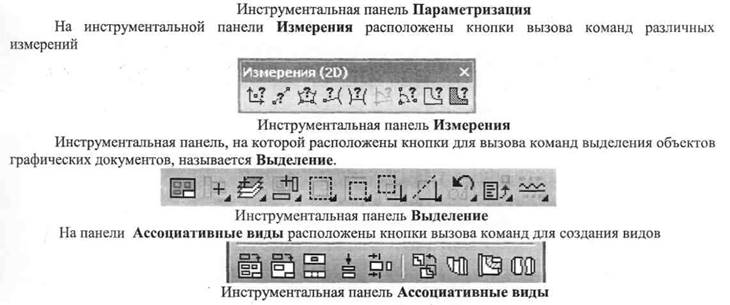

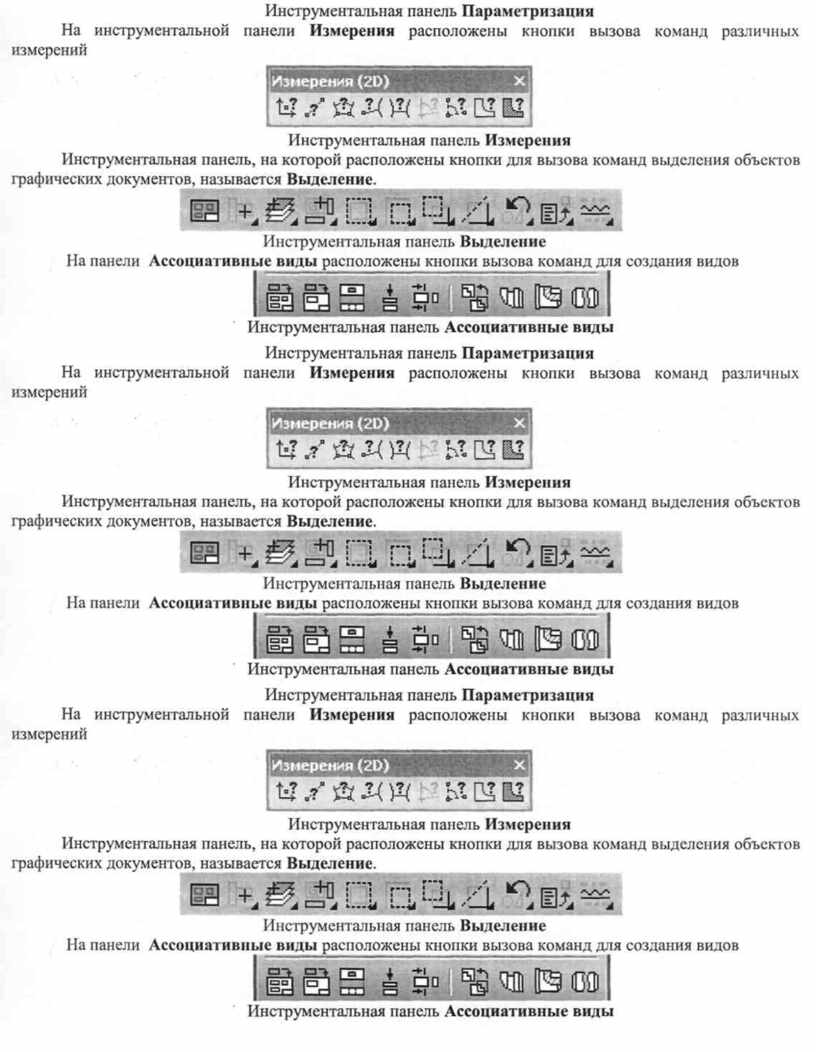

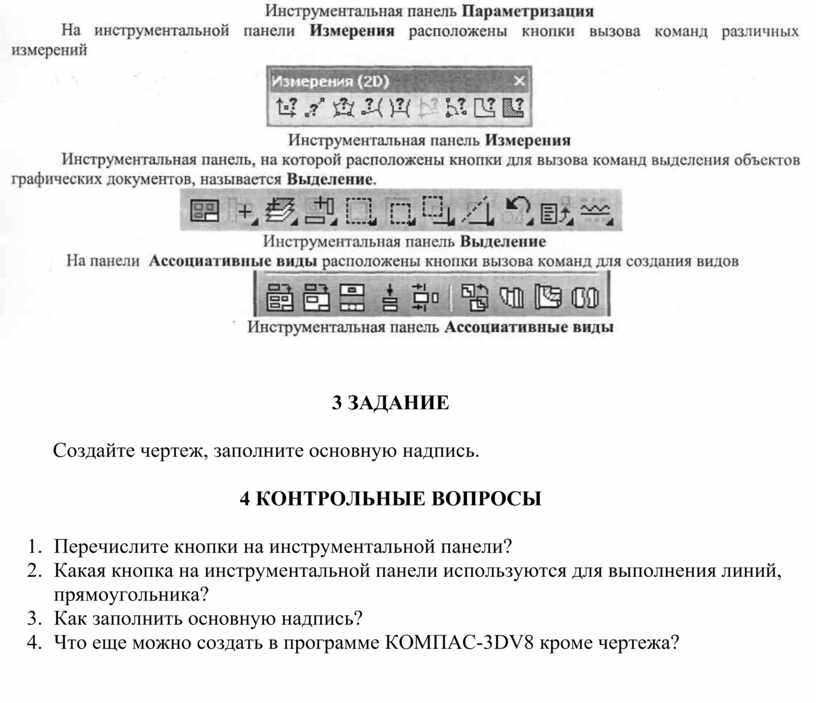

3 ЗАДАНИЕ

Создайте чертеж, заполните основную надпись.

4 КОНТРОЛЬНЫЕ ВОПРОСЫ

1.     Перечислите кнопки на инструментальной панели?

2.     Какая кнопка на инструментальной панели используются для выполнения линий, прямоугольника?

3.     Как заполнить основную надпись?

4.     Что еще можно создать в программе КОМПАС-3DV8 кроме чертежа?
