Министерство образования и науки Краснодарского края

Государственное бюджетное профессиональное образовательное учреждение

Краснодарского края

«Армавирский механико – технологический техникум»

















Методическое пособие

для проведения

практического занятия

на тему:

«ОСОБЕННОСТИ СТРОИТЕЛЬНЫХ ЧЕРТЕЖЕЙ. ЧЕРТЕЖИ ПЛАНОВ»

по дисциплине: «Инженерная графика»

для студентов 2 курса

спец. 15.02.01, 15.02.05, 19.02.03, 19.02.06, 19.02.08, 19.02.09

очного и заочного отделения



Разработал преподаватель: Е.В. Игнатова



































2016

1 ЦЕЛЬ РАБОТЫ



Научиться читать сборочные чертежи, т.е. выяснить какие составные части входят в изделие. И вычерчивать детали, входящие в сборочный чертеж.



2 ДЛЯ ВЫПОЛНЕНИЯ ПРАКТИЧЕСКОЙ РАБОТЫ НЕОБХОДИМО



Для выполнения деталирования сборочного чертежа вычерчиваются рабочие чертежи деталей по сборочному чертежу.



3 ОБЩИЕ СВЕДЕНИЯ ПО ИЗУЧАЕМОЙ ТЕМЕ



Деталирование – это не простое копирование изображения деталей, а сложная творческая работа, включающая индивидуальную оценку сложности форм каждой детали и принятие наилучшего для нее графического решения: выбор главного изображения, количества и содержания изображений.
Размеры деталей измеряют на чертеже с учетом масштаба, указанного основной надписи. Исключение составляют размеры, нанесенные на сборочном чертеже. Размеры стандартных элементов (резьб, конусностей, «под ключ» и др.) уточняются по соответствующим стандартам.
        Процесс деталирования целесообразно разделить на три этапа: чтение чертежа общего вида, подробное выявление геометрических форм деталей и выполнение рабочих чертежей деталей.
       1. Чтение чертежа общего вида.
Результатом чтения чертежа общего вида должно быть уяснение состава деталей, входящих в сборку, их взаимного расположения и способов соединения, взаимодействия, конструктивного назначения каждой детали в отдельности и изделия в целом.
     2. Подробное выявление геометрических форм деталей, подлежащих вычерчиванию, с целью правильного выбора главного изображения, количества и содержания других изображений на рабочих чертежах. По мере выявления форм деталей следует решать вопрос о выборе главного изображения и необходимости выполнения других изображений для каждой детали, выбрать масштаб изображения, формат.
    3. Выполнение рабочих чертежей деталей.
     • произвести компоновку чертежа, т.е. наметить размещение всех изображений детали на выбранном формате.
    • в тонких линиях вычертить необходимые виды, разрезы, сечения и выносные элементы.
    • провести выносные и размерные линии. Определить истинные размеры элементов детали и проставить их на чертеже. Особое внимание обратить на то, чтобы размеры сопряженных деталей не имели расхождений. Определить необходимые конструктивные и технологические элементы (фаски, проточки, уклоны и пр.), которые на чертежах общего вида не изображаются. Размеры выявленных конструктивных элементов определять не по чертежу общего вида, а по соответствующим стандартам на эти элементы.
   • проставить шероховатость, исходя из технологии изготовления детали или ее назначения.
   • обвести чертеж и выполнить штриховку разрезов и сечений.
   • проверить чертеж и, если необходимо, внести исправления.
   •       заполнить основную надпись, записать технические требования.



3.1 Исходные данные



Получив представленный на деталирование сборочный чертёж общего вида, его тщательно изучают с целью выяснения:

-         названия, назначения и принципа работы изделия;

-         названия деталей и к какой группе относится каждая деталь (оригинальные, стандартные);

-         взаимной связи отдельных деталей между собой и характера их соединения;

-         формы, размеров изделия и к какой группе размеров относится каждый размер на сборочном чертеже (габаритные, монтажные, установочные и др.);

-         использования общепринятых условностей и упрощений;

-         масштаба изображений;

-         формы деталей, подлежащих деталированию.



3.2 Порядок выполнения работы



1. Приступая к работе следует помнить, что рабочий чертёж каждой детали выполняется на отдельном листе формата А4 или А3, в зависимости от выбранного масштаба изображения и размеров самой детали. Аксонометрическую проекцию можно выполнить на отдельном листе, но лучше на сводном месте чертежа соответствующей детали.

2. По заданной позиции детали найти запись о ней в спецификации на изделие.

3. Найти изображения детали сначала на главном виде сборочной единицы, затем на всех остальных, помня, что одна и та же деталь, попадающая в разрезы и сечения, имеет одинаковую штриховку на всех изображениях.

4. Выделить очертания заданной детали по наружным и внутренним поверхностям на всех изображениях, содержащих искомую деталь; выяснить из сочетания каких простых геометрических форм состоит она и мысленно удалив всё, что входит в эту деталь и во что она входит, дополнить недостающие линии в её очертаниях.

5. Выбрать главный вид детали, который может не совпадать с его изображением на сборочном чертеже, и определяют минимально необходимое количество изображений (видов, разрезов, сечений).

6. Выбрать масштаб изображения для рабочего чертежа детали и нужный формат бумаги с учётом размещения всех изображений и основной надписи.

7. Наметить расположение всех изображений детали на чертеже и тонкими линиями построить их.

8. Провести выносные и размерные линии сразу соответствующей толщиной (s/3) и яркости, чтобы не обводить их вторично.

Размеры ставят действительные, определяя их по изображениям детали на сборочном чертеже с учётом масштаба последнего.

9. Определение действительных размеров детали или какого-то элемента её, отсутствующих на чертеже, делают с помощью графика пропорционального масштаба или просто из условия пропорциональности.

10. Прежде чем выполнять чертежи на формате, рекомендуется набросать основные очертания в виде эскиза.



4 ЗАДАНИЕ



Выполнить рабочие чертежи двух оригинальных деталей по чертежу общего вида, номера позиций которых определяются преподавателем.



5 КОНТРОЛЬНЫЕ ВОПРОСЫ



1.     Что такое деталирование?

2.     На какие этапы делится процесс деталирования?

3.     Какой порядок выполнения рабочего чертежа по сборочному?





























































Вариант 1



Формат

Зона

Поз.



Обозначение



Наименование

Кол.

Приме-

чание









Документация











ДМЧ.001.000.00 СБ

Сборочный чертеж

1











Детали









1

ДМЧ.001.101.00

Корпус

1







2

ДМЧ.001.801.00

Кольцо

3







3

ДМЧ.001.102.00

Штуцер

2







4

ДМЧ.001.401.00

Пружина

2







5

ДМЧ.001.103.00

Седло пружины

2







6

ДМЧ.001.802.00

Прокладка

2







7

ДМЧ.001.402.00

Пружина

1







8

ДМЧ.001.803.00

Прокладка

1







9

ДМЧ.001.403.00

Гайка

1







10

ДМЧ.001.404.00

Плунжер

1











Стандартные изделия









11



Шарик 10 ГОСТ 3722-60

2

















ДМЧ.001.000.00

Изм.

Лист

№  докум.

Подп.

Дата

Чертил

Прокопенко





Насос

пружинный

Лит.

Лист

Листов

Проверил

Юркевич





У







1









ГПТУ №





















































Вариант 2

Формат

Зона

Поз.



Обозначение



Наименование

Кол.

Приме-

чание









Документация











ДМЧ.002.000.00 СБ

Сборочный чертеж

1











Детали









1

ДМЧ.002.101.00

Корпус

1







2

ДМЧ.002.401.00

Пробки

1







3

ДМЧ.002.201.00

Золотник

1







4

ДМЧ.002.402.00

Пружина

1







5

ДМЧ.002.403.00

Винт регулировочный

1







6

ДМЧ.002.404.00

Гайка

1











Стандартные изделия









7



Гайка М22-6Н.68

ГОСТ 5915-70

1

















ДМЧ.002.000.00

Изм.

Лист

№  докум.

Подп

Дата

Чертил

Дубова

.



Клапан

максимального

давления



Лит.

Лист

Листов

Проверил

Юркевич





У







1









ГПТУ №



























































Вариант 3



Формат

Зона

Поз.



Обозначение



Наименование

Кол.

Приме-

чание









Документация











ДМЧ.003.000.00 СБ

Сборочный чертеж

1











Детали









1

ДМЧ.003.101.00

Корпус

1







2

ДМЧ.003.201.00

Золотник

2







3

ДМЧ.003.401.00

Пружина

1







4

ДМЧ.003.102.00

Штуцер

1







5

ДМЧ.003.801.00

Прокладка

1







6

ДМЧ.003.103.00

Гайка накидная

1







7

ДМЧ.003.104.00

Заглушка

1

















ДМЧ.003.000.00

Изм.

Лист

№  докум.

Подп.

Дата

Чертил

Нинин







Клапан

обратный

Лит.

Лист

Листов

Проверил

Юркевич





У







1











ГПТУ №
























































Вариант 4









Формат

Зона

Поз.



Обозначение



Наименование

Кол.

Приме-

чание









Документация











ДМЧ.004.000.00 СБ

Сборочный чертеж

1











Детали









1

ДМЧ.004.101.00

Корпус

1







2

ДМЧ.004.102.00

Шайба

1







3

ДМЧ.004.401.00

Втулка

1







4

ДМЧ.004.402.00

Винт подъемный

1







5

ДМЧ.004.403.00

Головка

1











Стандартные изделия









6



Винт М6-6g ´ 14.109

ГОСТ 1478-64

2







7



Винт М8-6g ´ 25.109

ГОСТ 17475-72

1







8



Винт М10-6g ´ 22.109

ГОСТ 1478-64

2

















ДМЧ.004.000.00

Изм.

Лист

№  докум.

Подп.

Дата

Чертил

Андреев







Домкрат

Лит.

Лист

Листов

Проверил

Юркевич





У







1









ГПТУ №

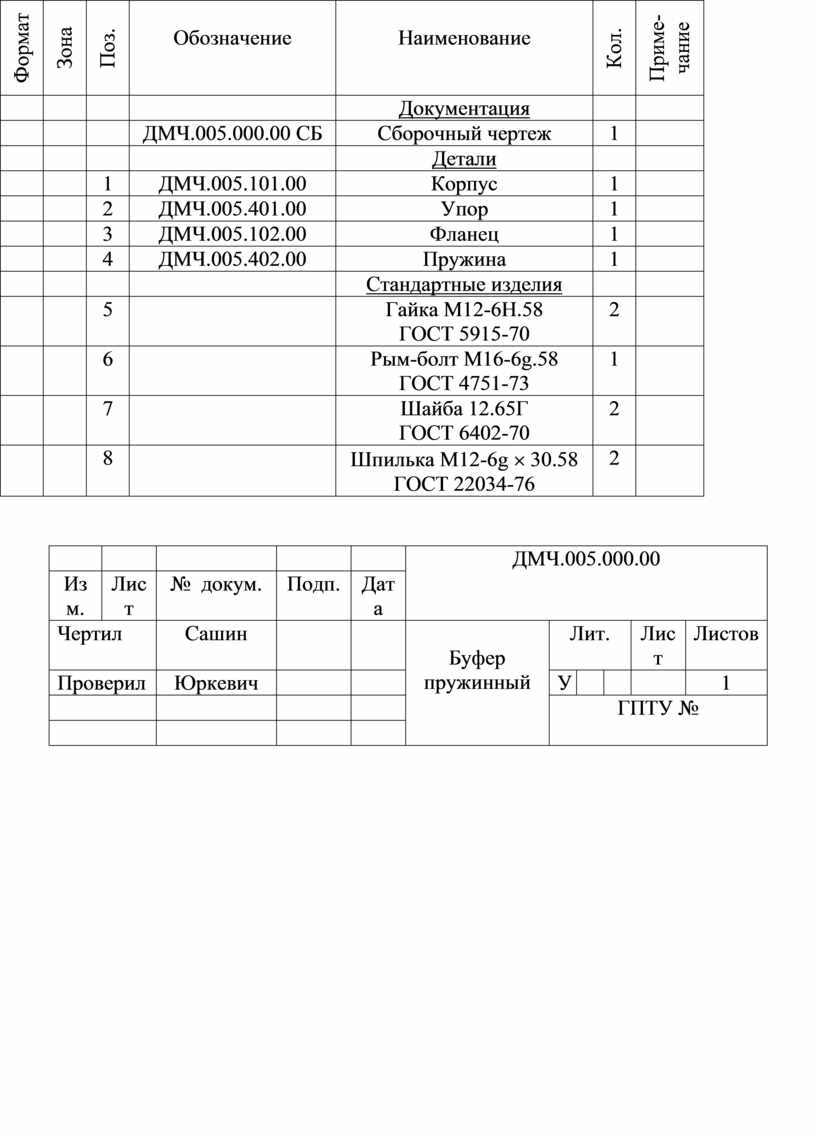

Вариант 5



Формат

Зона

Поз.



Обозначение



Наименование

Кол.

Приме-

чание









Документация











ДМЧ.005.000.00 СБ

Сборочный чертеж

1











Детали









1

ДМЧ.005.101.00

Корпус

1







2

ДМЧ.005.401.00

Упор

1







3

ДМЧ.005.102.00

Фланец

1







4

ДМЧ.005.402.00

Пружина

1











Стандартные изделия









5



Гайка М12-6Н.58

ГОСТ 5915-70

2







6



Рым-болт М16-6g.58

ГОСТ 4751-73

1







7



Шайба 12.65Г

ГОСТ 6402-70

2







8



Шпилька М12-6g ´ 30.58

ГОСТ 22034-76

2

















ДМЧ.005.000.00

Изм.

Лист

№  докум.

Подп.

Дата

Чертил

Сашин







Буфер

пружинный

Лит.

Лист

Листов

Проверил

Юркевич





У







1









ГПТУ №









































Вариант 6



Формат

Зона

Поз.



Обозначение



Наименование

Кол.

Приме-

чание









Документация











ДМЧ.006.000.00 СБ

Сборочный чертеж

1











Детали









1

ДМЧ.006.101.00

Корпус

1







2

ДМЧ.006.102.00

Гайка накидная

1







3

ДМЧ.006.103.00

Втулка нажимная

1







4

ДМЧ.006.401.00

Шпиндель

1







5

ДМЧ.006.402.00

Рукоятка

1







6

ДМЧ.006.104.00

Штуцер

1







7

ДМЧ.006.801.00

Прокладка

1











Стандартные изделия









8



Гайка М10-6Н.69

ГОСТ 5915-70

1







9



Шайба 10 ГОСТ 11371-68

1











Материалы









10



Пенька ГОСТ 9993-74

0,001

кг















ДМЧ.006.000.00

Изм.

Лист

№  докум.

Подп.

Дата

Чертил

Васин







Вентиль

угловой

Лит.

Лист

Листов

Проверил

Юркевич





У







1









ГПТУ №







































Вариант 7







Формат

Зона

Поз.



Обозначение



Наименование

Кол.

Приме-

чание









Документация











ДМЧ.007.000.00 СБ

Сборочный чертеж

1











Детали









1

ДМЧ.007.101.00

Корпус

1







2

ДМЧ.007.102.00

Цилиндр

1







3

ДМЧ.007.401.00

Пружина

1







4

ДМЧ.007.103.00

Крышка

1











Стандартные изделия









5



Болт М16-6g ´ 120.58

ГОСТ 7798-70

1







6



Гайка М10-6Н.58

ГОСТ 5915-70

4







7



Пробка К3/8².58

ГОСТ 12721-67

1







8



Шайба 10 ГОСТ 6402-70

4







9



Шпилька М10-6g ´ 30.58

ГОСТ 22034-76

4

















ДМЧ.007.000.00

Изм.

Лист

№  докум.

Подп.

Дата

Чертил

Балакина







Амортизатор

пружинный



Лит.

Лист

Листов

Проверил

Юркевич





У







1









ГПТУ №







































Вариант 8





Формат

Зона

Поз.



Обозначение



Наименование

Кол.

Приме-

чание









Документация











ДМЧ.008.000.00 СБ

Сборочный чертеж

1











Детали









1

ДМЧ.008.101.00

Корпус

1







2

ДМЧ.008.801.00

Прокладка

2







3

ДМЧ.008.103.00

Штуцер

2







4

ДМЧ.008.401.00

Шпиндель

1







5

ДМЧ.008.802.00

Прокладка

1







6

ДМЧ.008.103.00

Штуцер

1







7

ДМЧ.008.104.00

Втулка нажимная

1







8

ДМЧ.008.105.00

Гайка накидная

1











Материалы









9



Пенька ГОСТ 9993-74

0,015

кг















ДМЧ.008000.00

Изм.

Лист

№  докум.

Подп.

Дата

Чертил

Савич







Вентиль

угловой

Лит.

Лист

Листов

Проверил

Юркевич





У







1









ГПТУ №

































































Вариант 9





Формат

Зона

Поз.



Обозначение



Наименование

Кол.

Приме-

чание









Документация











ДМЧ.009000.00 СБ

Сборочный чертеж

1











Детали









1

ДМЧ.009.101.00

Корпус

1







2

ДМЧ.009.401.00

Пружина

1







3

ДМЧ.009.402.00

Пробка

2







4

ДМЧ.009.801.00

Прокладка

2







5

ДМЧ.009.102.00

Штуцер

2







6

ДМЧ.009.403.00

Пружина

2







7

ДМЧ.009.802.00

Кольцо

2







8

ДМЧ.009.103.00

Гайка

1







9

ДМЧ.009.404.00

Плунжер

1











Стандартные изделия









10



Шарик 10 ГОСТ 63722-60

4

















ДМЧ.009.000.00

Изм.

Лист

№  докум.

Подп.

Дата

Чертил

Сюзюмов







Насос

плунжерный

Лит.

Лист

Листов

Проверил

Юркевич





У







1









ГПТУ №

































































Вариант 10





Формат

Зона

Поз.



Обозначение



Наименование

Кол.

Приме-

чание









Документация











ДМЧ.010.000.00 СБ

Сборочный чертеж

1











Детали









1

ДМЧ.010.101.00

Корпус

1







2

ДМЧ.010.201.00

Золотник

1







3

ДМЧ.010.401.00

Пружина

1







4

ДМЧ.010.801.00

Прокладка

1







5

ДМЧ.010.102.00

Крышка

1







6

ДМЧ.010.402.00

Гайка

1











Стандартные изделия









7



Болт М8-6g ´ 35.58

ГОСТ 7798-70

4

















ДМЧ.010.000.00

Изм.

Лист

№  докум.

Подп.

Дата

Чертил

Погребной







Клапан



Лит.

Лист

Листов

Проверил

Юркевич





У







1









ГПТУ №
