Методическое пособие

для проведения

практического занятия

на тему:

«СХЕМЫ КИНЕМАТИЧЕСКИЕ. ОБОЗНАЧЕНИЯ НА СХЕМАХ СОГЛАСНО ГОСТУ»

по дисциплине: «Инженерная графика»

для студентов 2 курса

спец. 15.02.01, 15.02.05

очного и заочного отделения

Разработал преподаватель: Е.В. Игнатова

2019

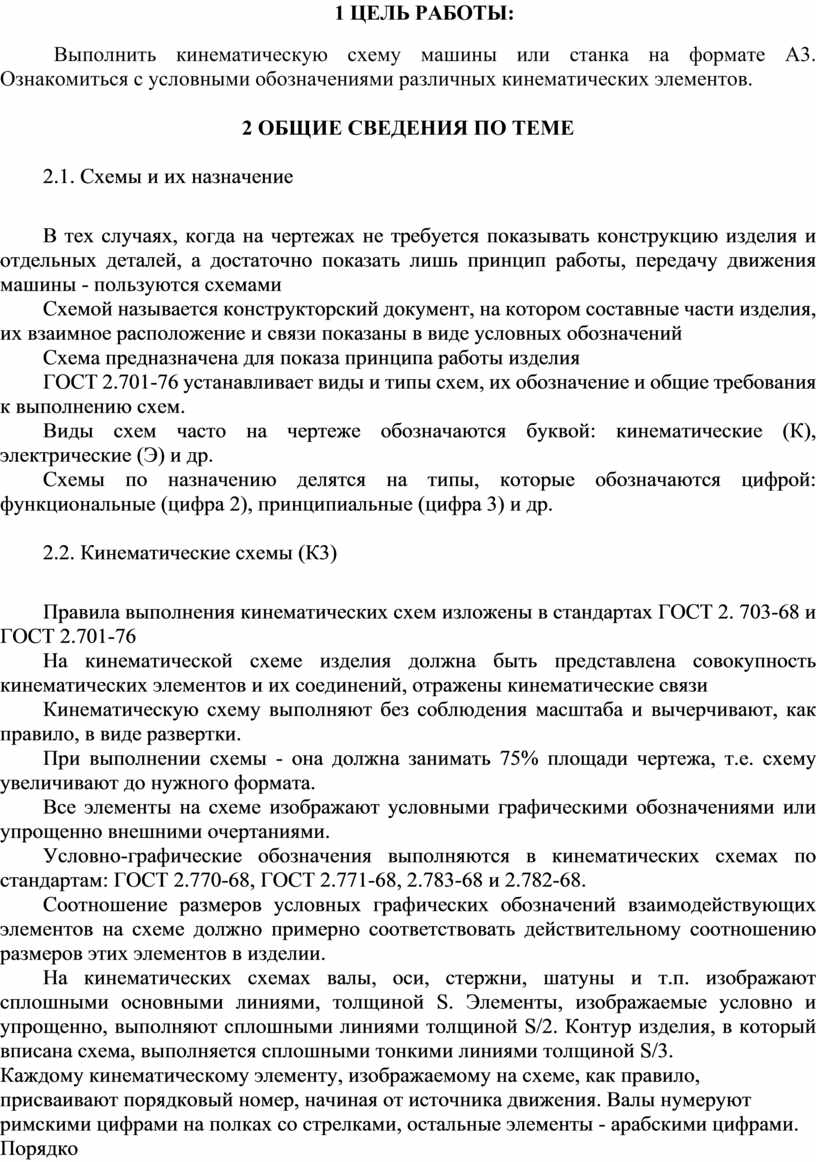

1 ЦЕЛЬ РАБОТЫ:

Выполнить кинематическую схему машины или станка на формате А3. Ознакомиться с условными обозначениями различных кинематических элементов.

2 ОБЩИЕ СВЕДЕНИЯ ПО ТЕМЕ

2.1. Схемы и их назначение

В тех случаях, когда на чертежах не требуется показывать конструкцию изделия и отдельных деталей, а достаточно показать лишь принцип работы, передачу движения машины - пользуются схемами

Схемой называется конструкторский документ, на котором составные части изделия, их взаимное расположение и связи показаны в виде условных обозначений

Схема предназначена для показа принципа работы изделия

ГОСТ 2.701-76 устанавливает виды и типы схем, их обозначение и общие требования к выполнению схем.

Виды схем часто на чертеже обозначаются буквой: кинематические (К), электрические (Э) и др.

Схемы по назначению делятся на типы, которые обозначаются цифрой: функциональные (цифра 2), принципиальные (цифра 3) и др.

2.2. Кинематические схемы (К3)

Правила выполнения кинематических схем изложены в стандартах ГОСТ 2. 703-68 и ГОСТ 2.701-76

На кинематической схеме изделия должна быть представлена совокупность кинематических элементов и их соединений, отражены кинематические связи

Кинематическую схему выполняют без соблюдения масштаба и вычерчивают, как правило, в виде развертки.

При выполнении схемы - она должна занимать 75% площади чертежа, т.е. схему увеличивают до нужного формата.

Все элементы на схеме изображают условными графическими обозначениями или упрощенно внешними очертаниями.

Условно-графические обозначения выполняются в кинематических схемах по стандартам: ГОСТ 2.770-68, ГОСТ 2.771-68, 2.783-68 и 2.782-68.

Соотношение размеров условных графических обозначений взаимодействующих элементов на схеме должно примерно соответствовать действительному соотношению размеров этих элементов в изделии.

На кинематических схемах валы, оси, стержни, шатуны и т.п. изображают сплошными основными линиями, толщиной S. Элементы, изображаемые условно и упрощенно, выполняют сплошными линиями толщиной S/2. Контур изделия, в который вписана схема, выполняется сплошными тонкими линиями толщиной S/3.

Каждому кинематическому элементу, изображаемому на схеме, как правило, присваивают порядковый номер, начиная от источника движения. Валы нумеруют римскими цифрами на полках со стрелками, остальные элементы - арабскими цифрами. Порядковый номер элемента проставляют на полке линии - выноски, начиная от начала движения.

Под полкой линии - выноски указывают основные характеристики и параметры кинематического элемента (Рисунок 8).

Если считают, что нерационально указывать основные характеристики и параметры кинематического элемента под полкой непосредственно на схеме, то составляют перечень элементов (Рисунок 1).

Перечень элементов на чертеже располагают над основной надписью.

Перечень элементов в виде самостоятельного документа выполняют на формате А4. Основная надпись выполняется по ГОСТ 2.104-68 (форма 2 и 2а) (Рисунок 2).

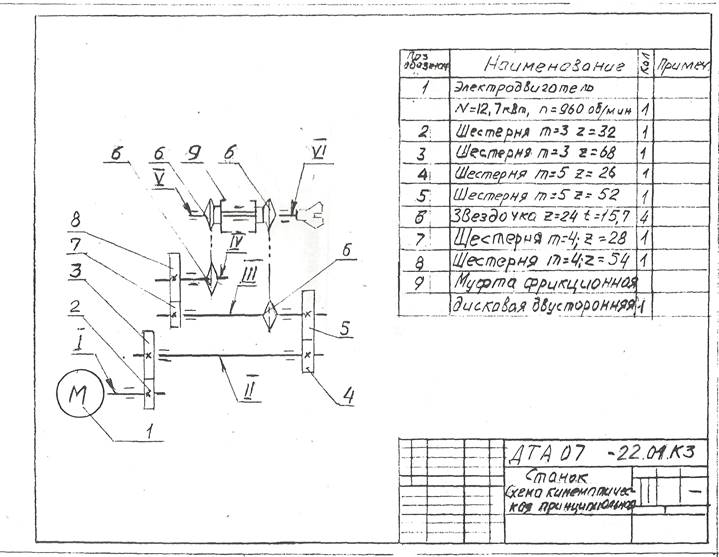

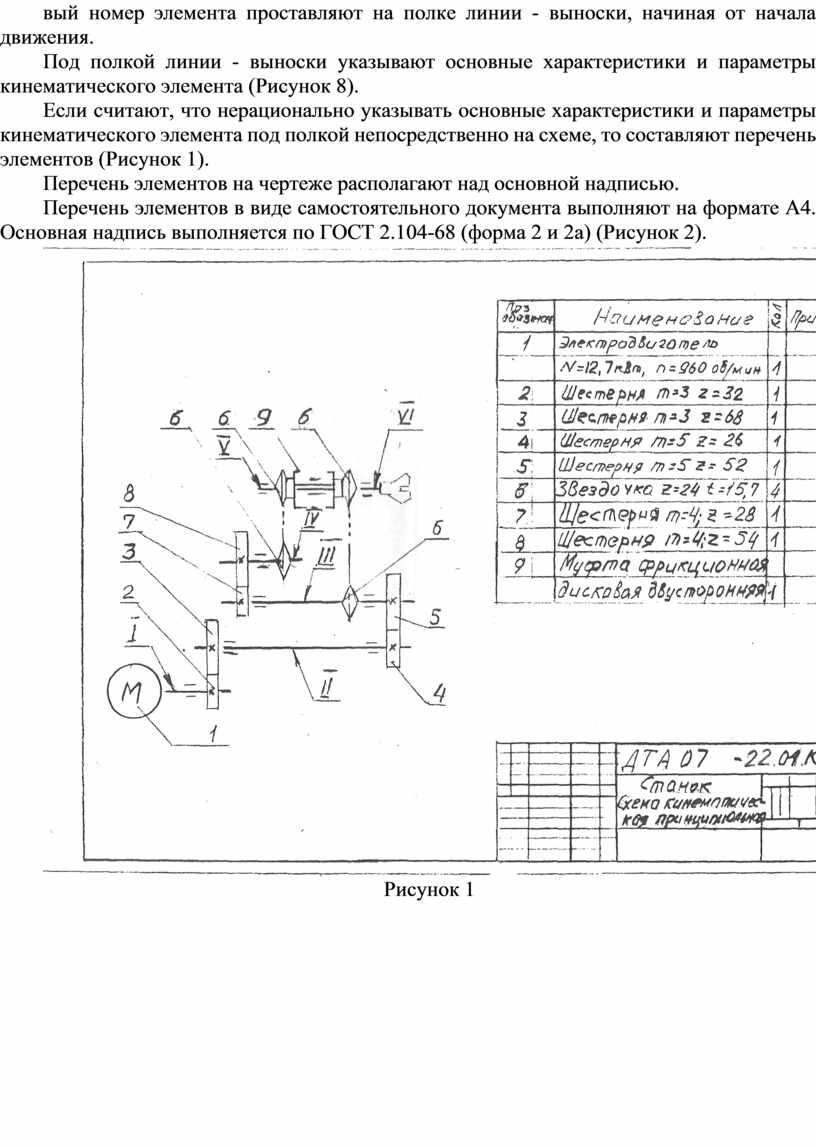

Рисунок 1

ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ

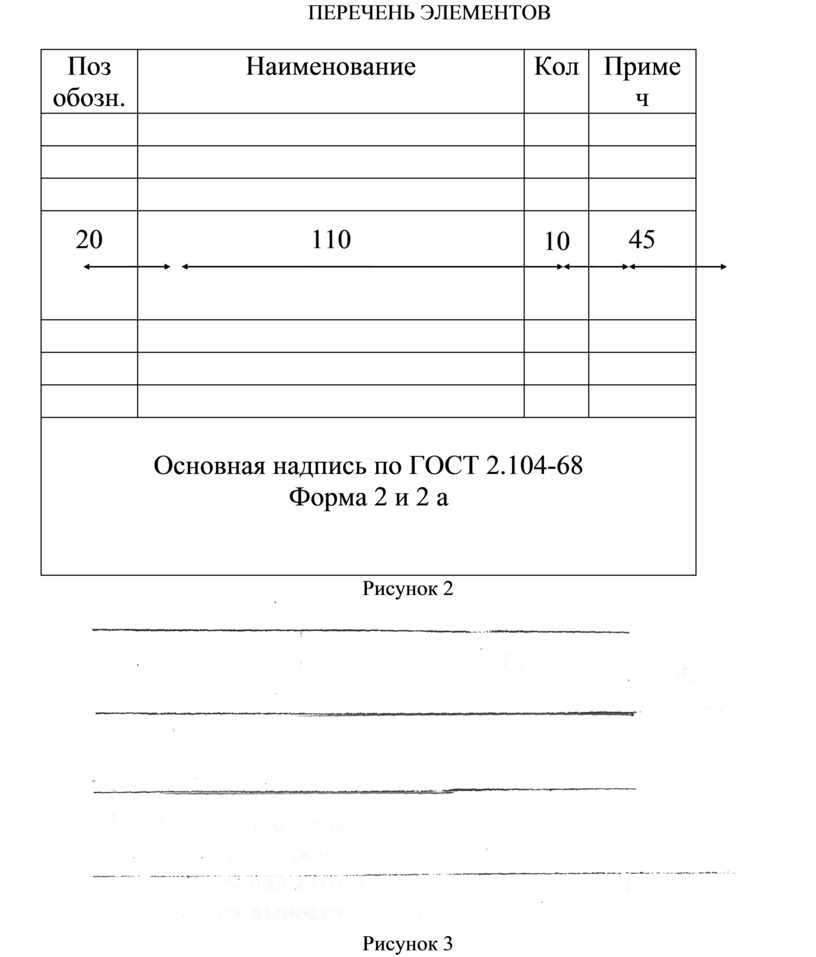

Рисунок 2

Рисунок 3

Рисунок 4

         Рисунок 5

         Рисунок 6

Рисунок 7

Рисунок 8

3. ПРИМЕНЯЕМЫЕ ПРИБОРЫ И ПРИНАДЛЕЖНОСТИ

Готовальня, треугольники, линейка, карандаши и др.

4. ХОД РАБОТЫ

Порядок выполнения схемы

1. Вычерчиваем валы (Рисунок 3)

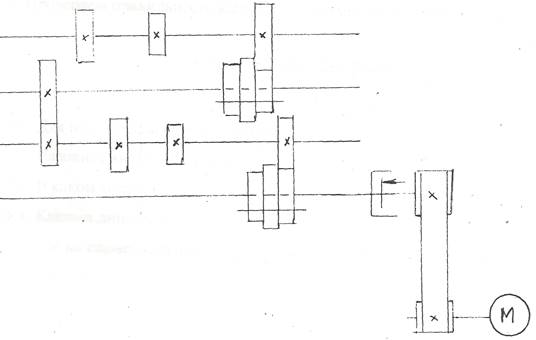

2. Выполняем отдельные кинематические элементы (с учетом действительных размеров этих элементов) (Рисунок 4)

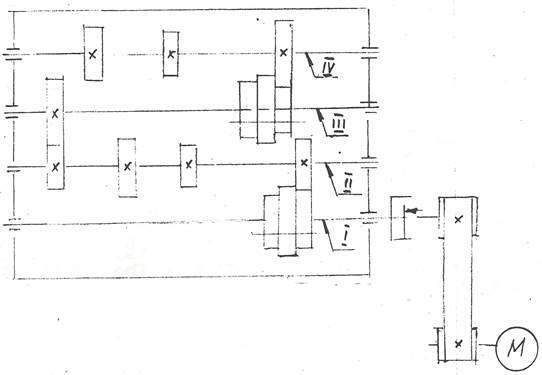

3. Нумеруем валы (от начала движения) (Рисунок 5)

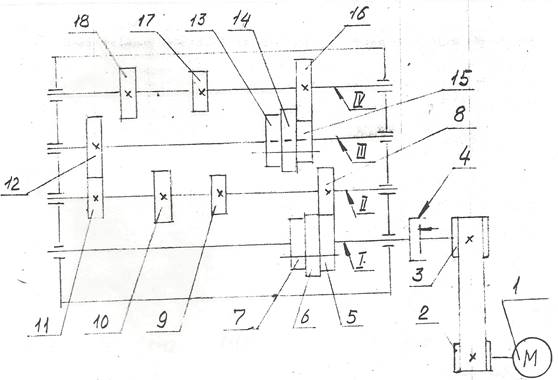

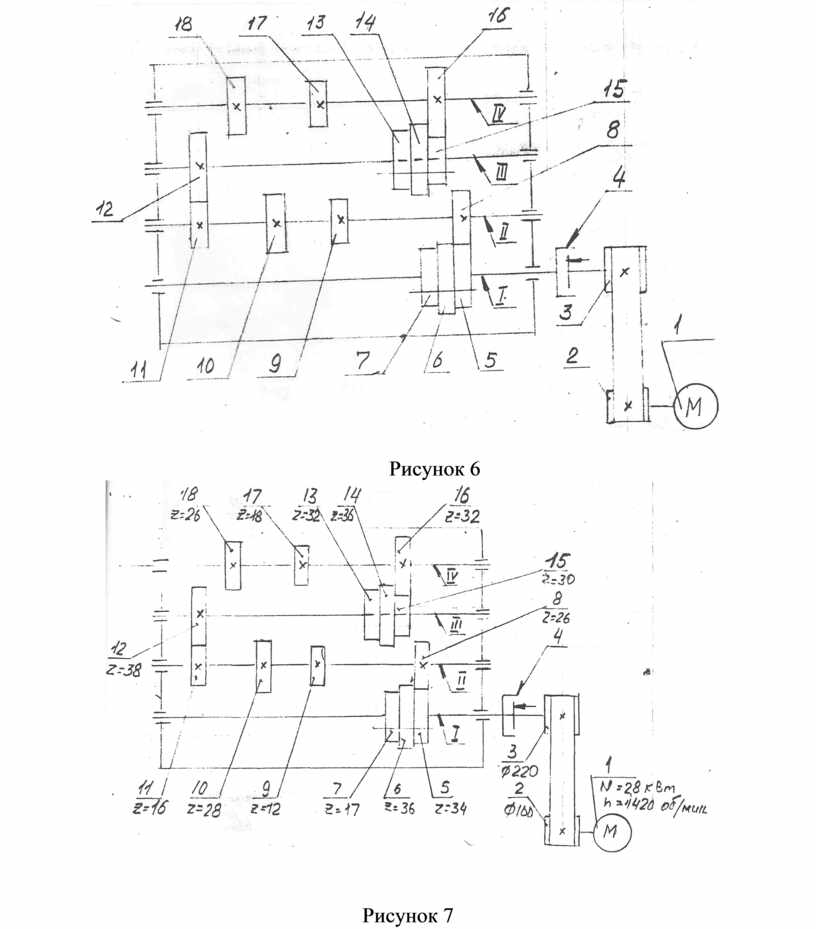

4. На полках выносках нумеруют кинематические элементы (Рисунок 6)

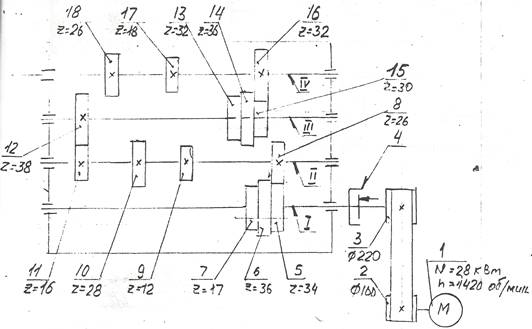

5. Указывают основные параметры и характеристики отдельных кинематических элементов под полкой линии-выноски (Рисунок 7)

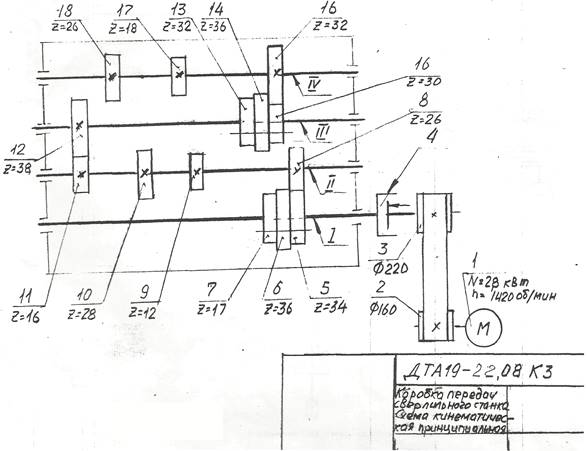

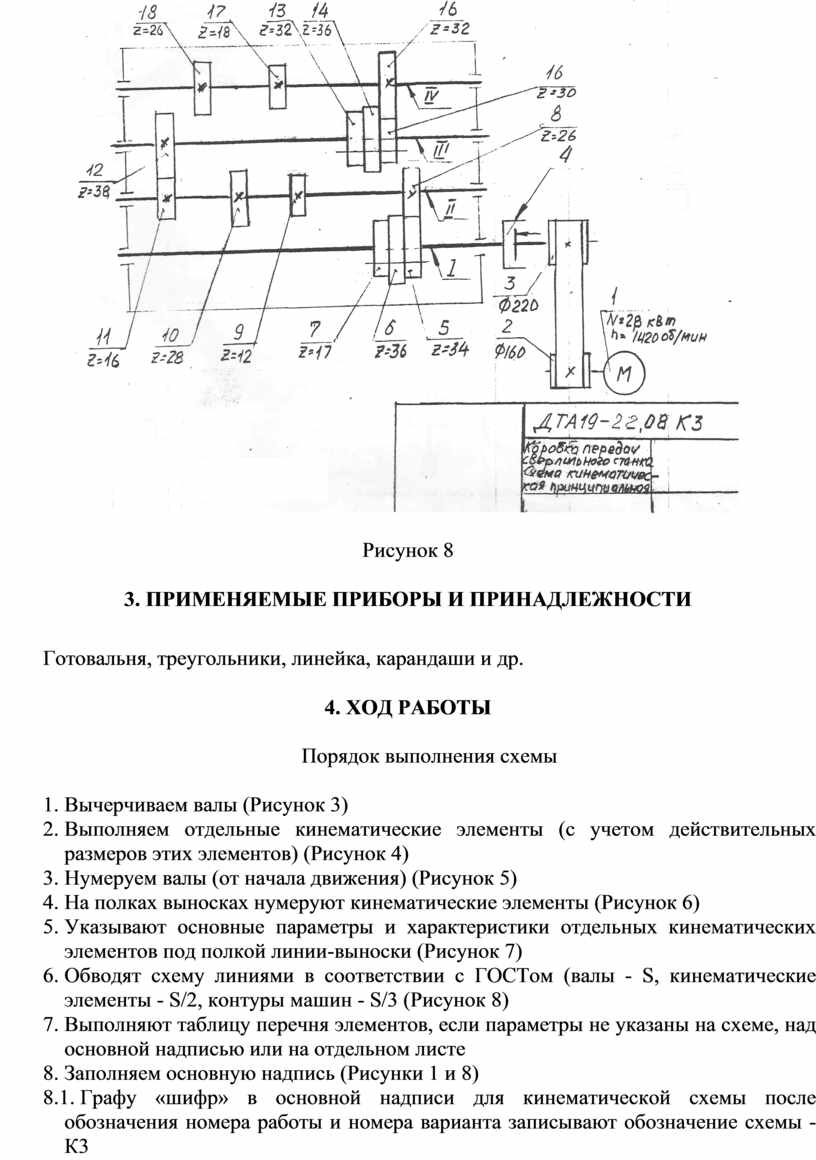

6. Обводят схему линиями в соответствии с ГОСТом (валы - S, кинематические элементы - S/2, контуры машин - S/3 (Рисунок 8)

7. Выполняют таблицу перечня элементов, если параметры не указаны на схеме, над основной надписью или на отдельном листе

8. Заполняем основную надпись (Рисунки 1 и 8)

8.1. Графу «шифр» в основной надписи для кинематической схемы после обозначения номера работы и номера варианта записывают обозначение схемы - К3

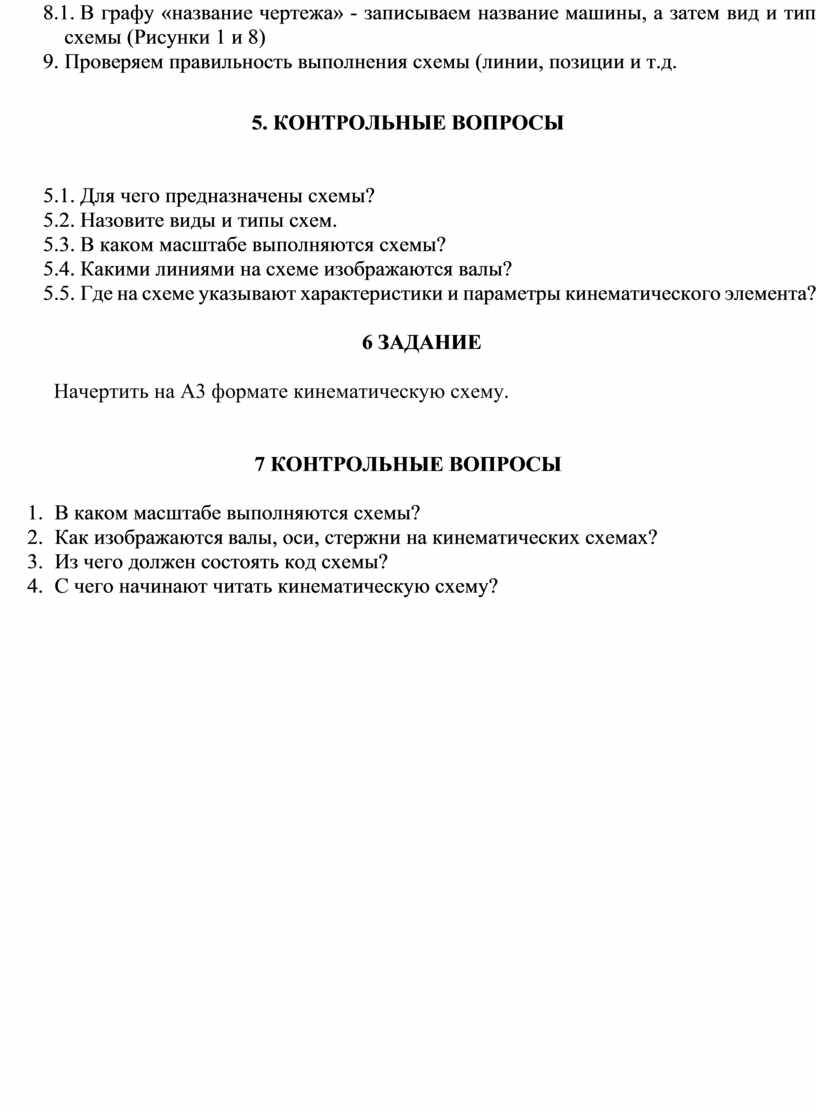

8.2. В графу «название чертежа» - записываем название машины, а затем вид и тип схемы (Рисунки 1 и 8)

9. Проверяем правильность выполнения схемы (линии, позиции и т.д.

5. КОНТРОЛЬНЫЕ ВОПРОСЫ

5.1. Для чего предназначены схемы?

5.2. Назовите виды и типы схем.

5.3. В каком масштабе выполняются схемы?

5.4. Какими линиями на схеме изображаются валы?

5.5. Где на схеме указывают характеристики и параметры кинематического элемента?

6 ЗАДАНИЕ

Начертить на А3 формате кинематическую схему.

7 КОНТРОЛЬНЫЕ ВОПРОСЫ

1.     В каком масштабе выполняются схемы?

2.     Как изображаются валы, оси, стержни на кинематических схемах?

3.     Из чего должен состоять код схемы?

4.     С чего начинают читать кинематическую схему?

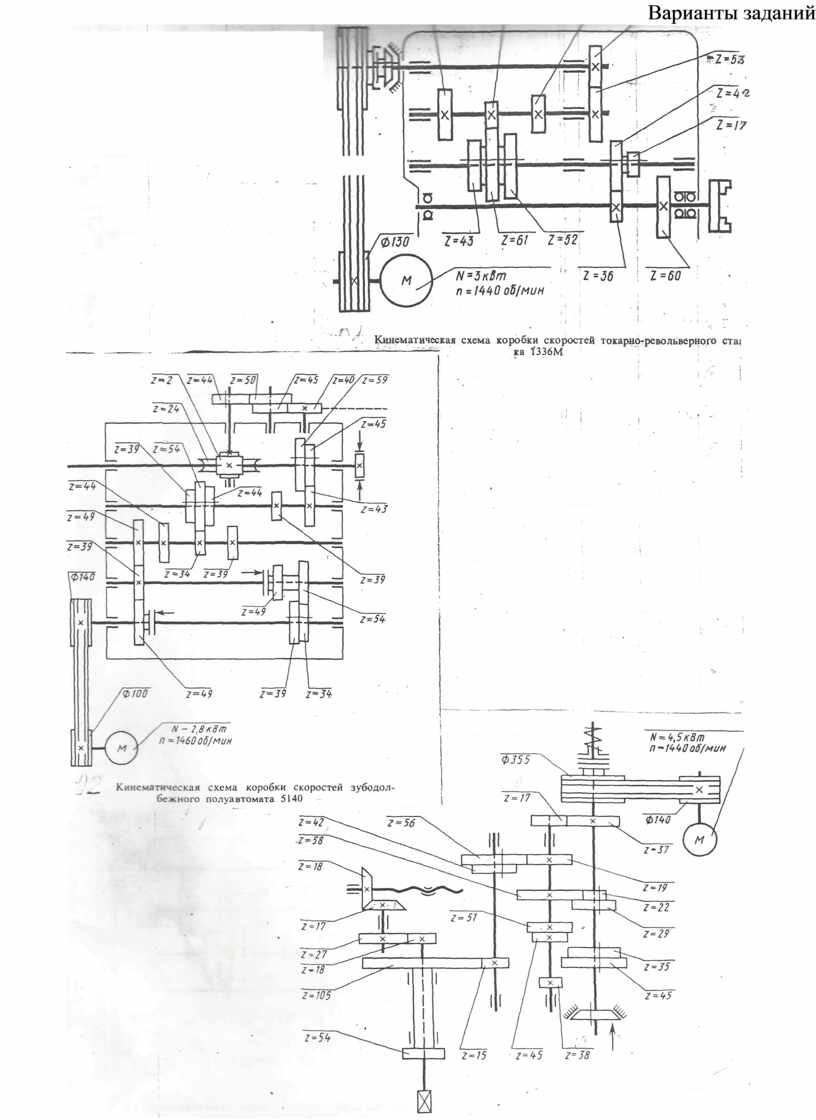

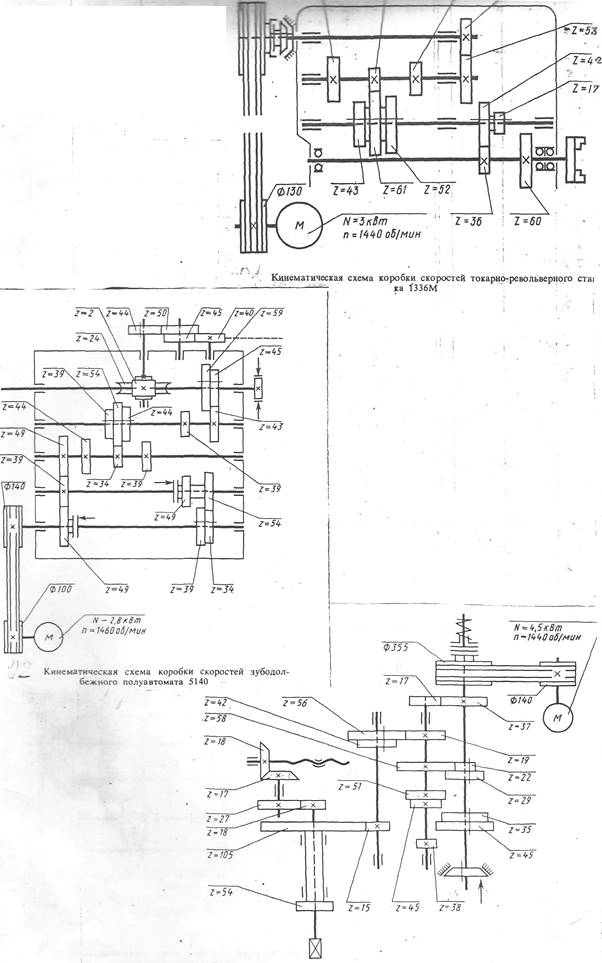

Варианты заданий
