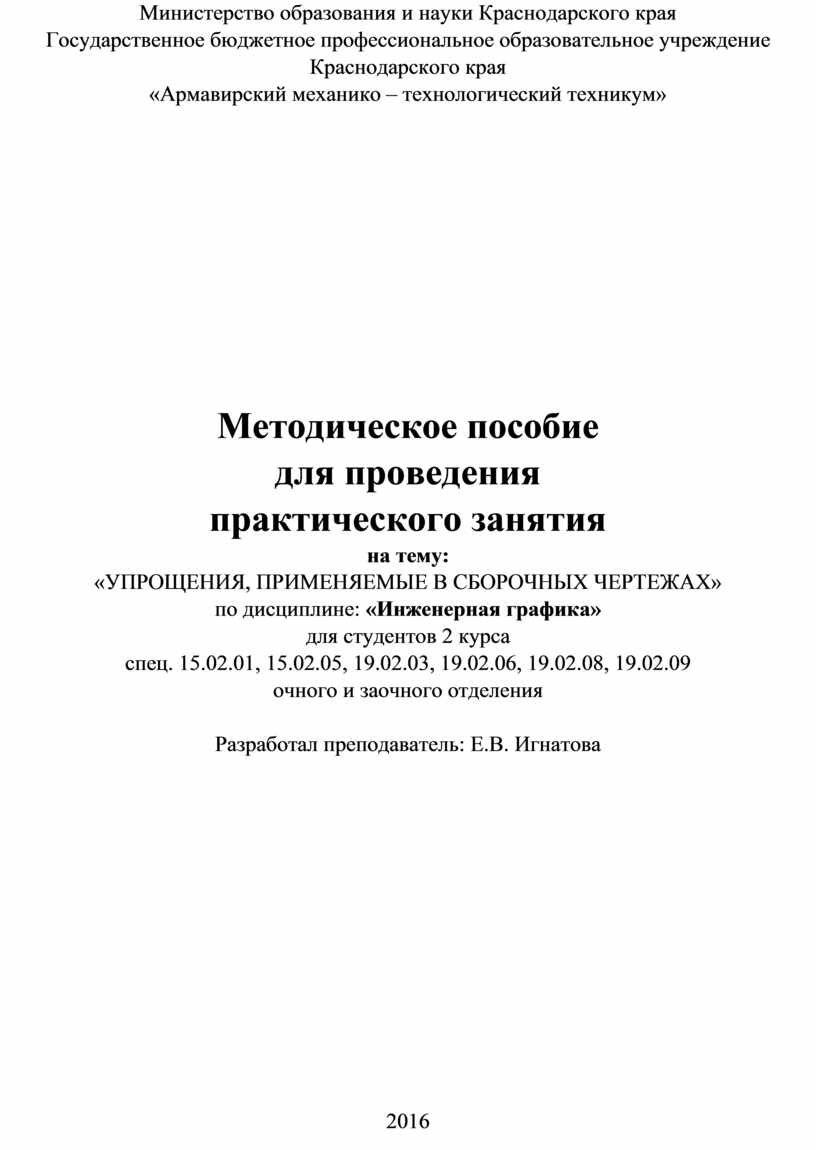

Министерство образования и науки Краснодарского края

Государственное бюджетное профессиональное образовательное учреждение

Краснодарского края

«Армавирский механико – технологический техникум»

Методическое пособие

для проведения

практического занятия

на тему:

«УПРОЩЕНИЯ, ПРИМЕНЯЕМЫЕ В СБОРОЧНЫХ ЧЕРТЕЖАХ»

по дисциплине: «Инженерная графика»

для студентов 2 курса

спец. 15.02.01, 15.02.05, 19.02.03, 19.02.06, 19.02.08, 19.02.09

очного и заочного отделения

Разработал преподаватель: Е.В. Игнатова

2016

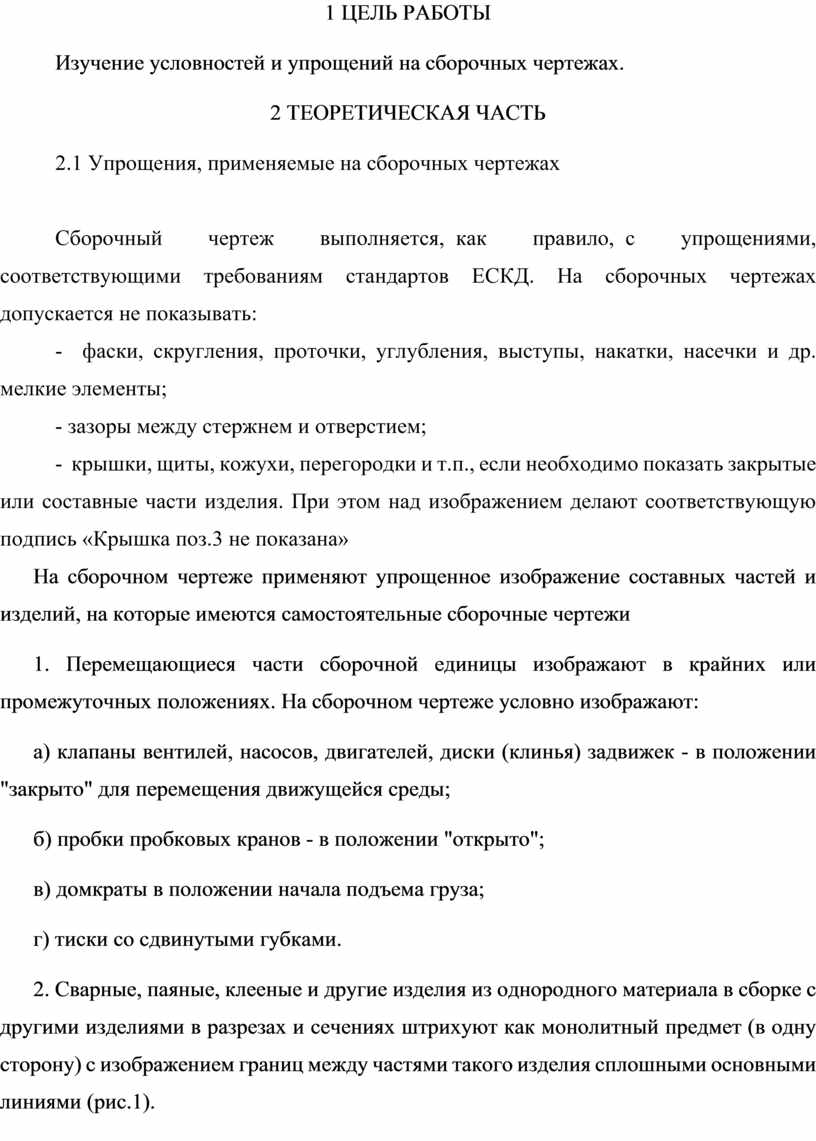

1 ЦЕЛЬ РАБОТЫ

         Изучение условностей и упрощений на сборочных чертежах.

2 ТЕОРЕТИЧЕСКАЯ ЧАСТЬ

         2.1 Упрощения, применяемые на сборочных чертежах

Сборочный    чертеж    выполняется, как    правило, с    упрощениями, соответствующими требованиям стандартов ЕСКД. На сборочных чертежах допускается не показывать:

-  фаски, скругления, проточки, углубления, выступы, накатки, насечки и др. мелкие элементы;

- зазоры между стержнем и отверстием;

-  крышки, щиты, кожухи, перегородки и т.п., если необходимо показать закрытые или составные части изделия. При этом над изображением делают соответствующую подпись «Крышка поз.3 не показана»

      На сборочном чертеже применяют упрощенное изображение составных частей и изделий, на которые имеются самостоятельные сборочные чертежи

      1. Перемещающиеся части сборочной единицы изображают в крайних или промежуточных положениях. На сборочном чертеже условно изображают:

      а) клапаны вентилей, насосов, двигателей, диски (клинья) задвижек - в положении "закрыто" для перемещения движущейся среды;

      б) пробки пробковых кранов - в положении "открыто";

      в) домкраты в положении начала подъема груза;

      г) тиски со сдвинутыми губками.

      2. Сварные, паяные, клееные и другие изделия из однородного материала в сборке с другими изделиями в разрезах и сечениях штрихуют как монолитный предмет (в одну сторону) с изображением границ между частями такого изделия сплошными основными линиями (рис.1).

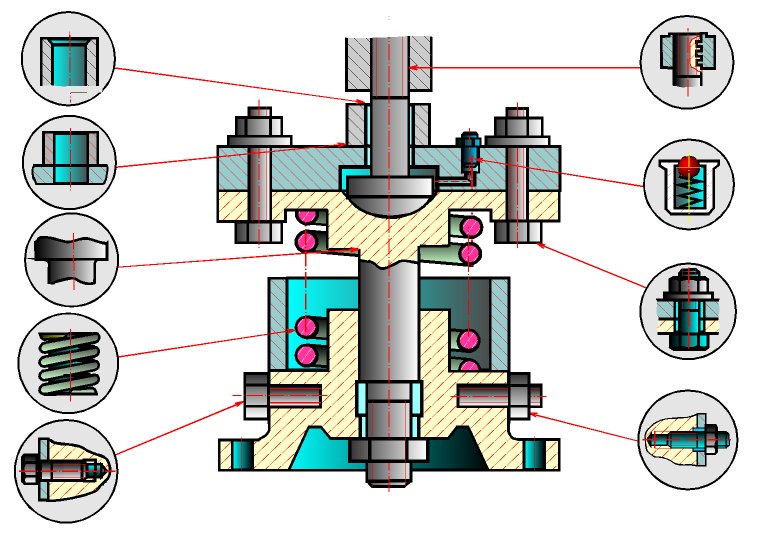

Рисунок 1. Условности сборочного чертежа.

      3. На изображениях сборочной единицы допускается не показывать:

      а) мелкие конструктивные элементы на поверхностях деталей: фаски, кольцевые проточки для выхода режущего инструмента, накатки и т.п. (рис. 1);

      б) крышки, щитки, маховики и другие детали, если необходимо показать на чертеже закрытые или составные части сборочной единицы. В таких случаях над изображениями деталей делают надпись, например, "Крышка поз. 3 не показана", "Маховик поз. 12 снят" и другие.

      4. В разрезах, согласно правилам, ГОСТ 2.305 - 68:

      а) болты, винты, шпильки, шпонки, заклепки, непустотелые валы, шпиндели, шатуны, рукоятки и т.п. при продольном разрезе показываются нерассеченными (рис. 1);

      б) спицы маховиков, шкивов, зубчатых колес, тонкие стенки типа ребер жесткости и т.п. показываются незаштрихованными, если секущая плоскость направлена вдоль оси или длинной стороны такого элемента.

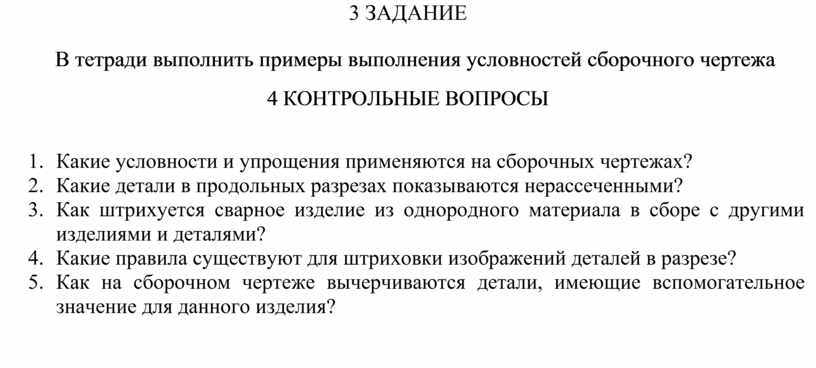

3 ЗАДАНИЕ

         В тетради выполнить примеры выполнения условностей сборочного чертежа

4 КОНТРОЛЬНЫЕ ВОПРОСЫ

1.     Какие условности и упрощения применяются на сборочных чертежах?

2.     Какие детали в продольных разрезах показываются нерассеченными?

3.     Как штрихуется сварное изделие из однородного материала в сборе с другими изделиями и деталями?

4.     Какие правила существуют для штриховки изображений деталей в разрезе?

5.     Как на сборочном чертеже вычерчиваются детали, имеющие вспомогательное значение для данного изделия?
