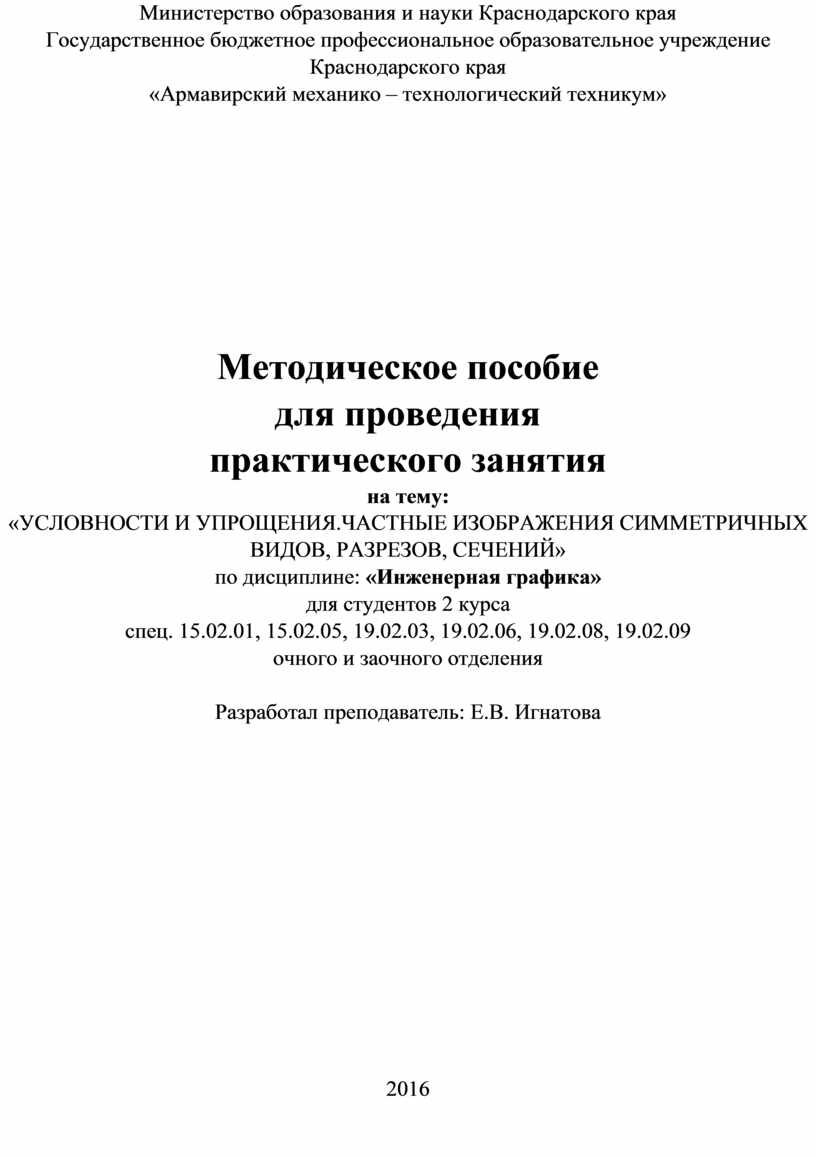

Практическая работа специальности 15.02.05. «Техническая эксплуатация оборудования в торговле и общественном питании»

Министерство образования и науки Краснодарского края

Государственное бюджетное профессиональное образовательное учреждение

Краснодарского края

«Армавирский механико – технологический техникум»

Методическое пособие

для проведения

практического занятия

на тему:

«УСЛОВНОСТИ И УПРОЩЕНИЯ.ЧАСТНЫЕ ИЗОБРАЖЕНИЯ СИММЕТРИЧНЫХ ВИДОВ, РАЗРЕЗОВ, СЕЧЕНИЙ»

по дисциплине: «Инженерная графика»

для студентов 2 курса

спец. 15.02.01, 15.02.05, 19.02.03, 19.02.06, 19.02.08, 19.02.09

очного и заочного отделения

Разработал преподаватель: Е.В. Игнатова

2016

1 ЦЕЛЬ РАБОТЫ:

- изучить теоретический материал по условностям и упрощениям;

- развить пространственное воображение;

- получить умения и навыки примения условностей и упрощений на чертежах.

2 ДЛЯ ЗАЧЕТА РАБОТЫ НЕОБХОДИМО:

- изучить теоретический материал с помощью методической разработки;

- выполнить упражнение;

- ответить на контрольные вопросы.

Условности и упрощения – это правила, позволяющие сделать чертеж более простым, понятным и уменьшить время на его выполнение. ГОСТ 2.305-2008 устанавливает следующие условности и упрощения:

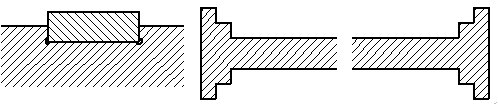

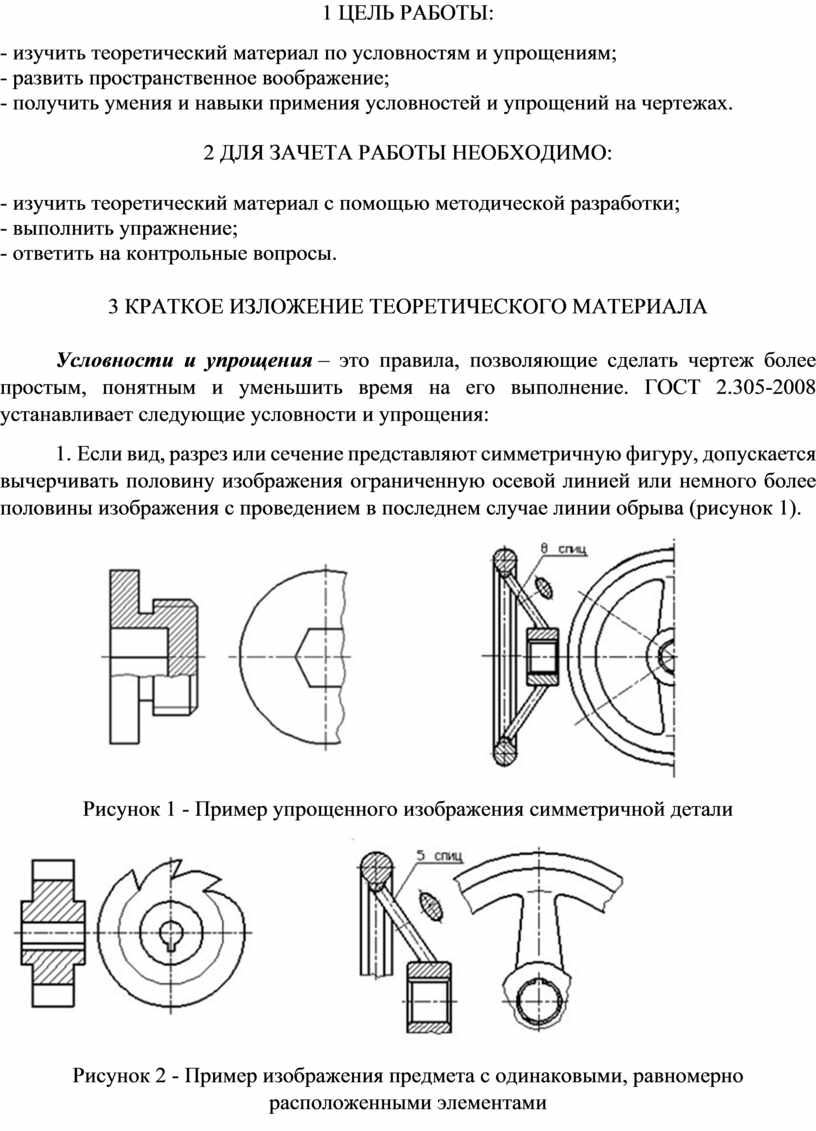

1. Если вид, разрез или сечение представляют симметричную фигуру, допускается вычерчивать половину изображения ограниченную осевой линией или немного более половины изображения с проведением в последнем случае линии обрыва (рисунок 1).

Рисунок 1 - Пример упрощенного изображения симметричной детали

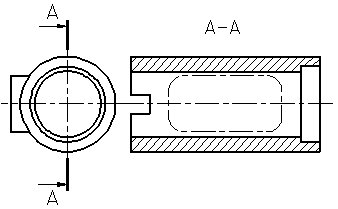

Рисунок 2 - Пример изображения предмета с одинаковыми, равномерно расположенными элементами

 2. Если предмет имеет несколько одинаковых, равномерно расположенных элементов, то на изображении этого предмета полностью показывают один – два таких элемента, а остальные элементы показывают упрощенно или условно. Допускается изображать часть предмета с надлежащими указаниями о количестве элементов, их расположении и т. п. (рисунок 2).

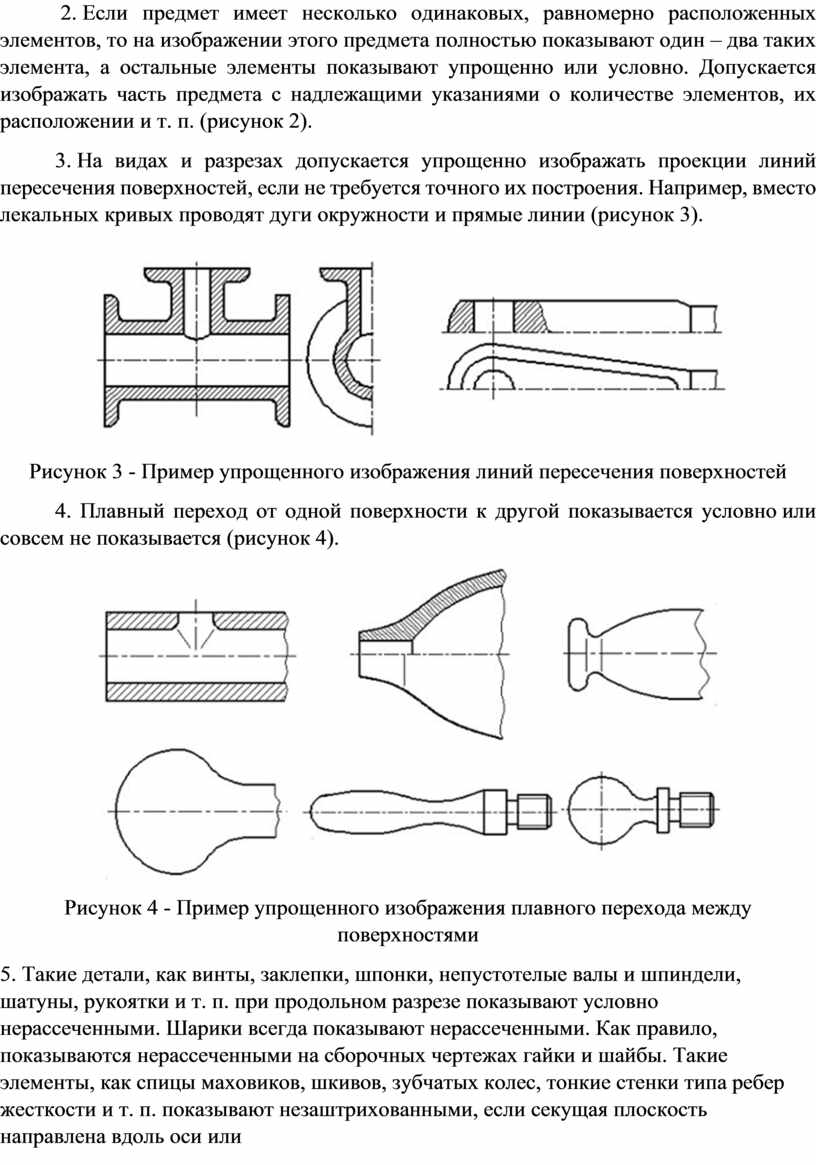

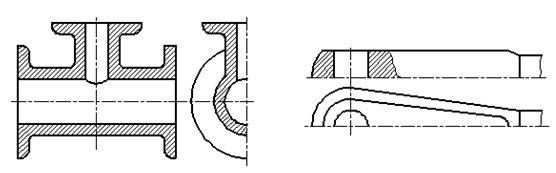

3. На видах и разрезах допускается упрощенно изображать проекции линий пересечения поверхностей, если не требуется точного их построения. Например, вместо лекальных кривых проводят дуги окружности и прямые линии (рисунок 3).

Рисунок 3 - Пример упрощенного изображения линий пересечения поверхностей

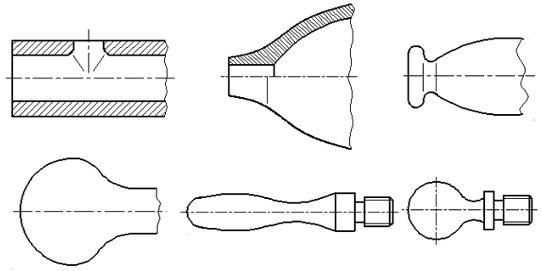

4. Плавный переход от одной поверхности к другой показывается условно или совсем не показывается (рисунок 4).

Рисунок 4 - Пример упрощенного изображения плавного перехода между поверхностями

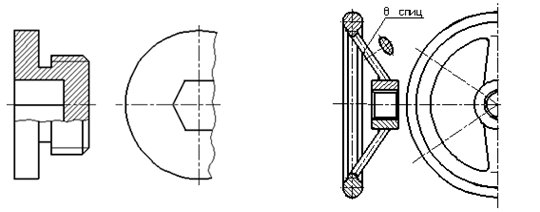

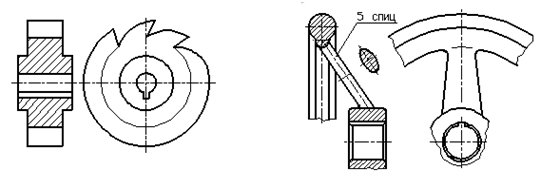

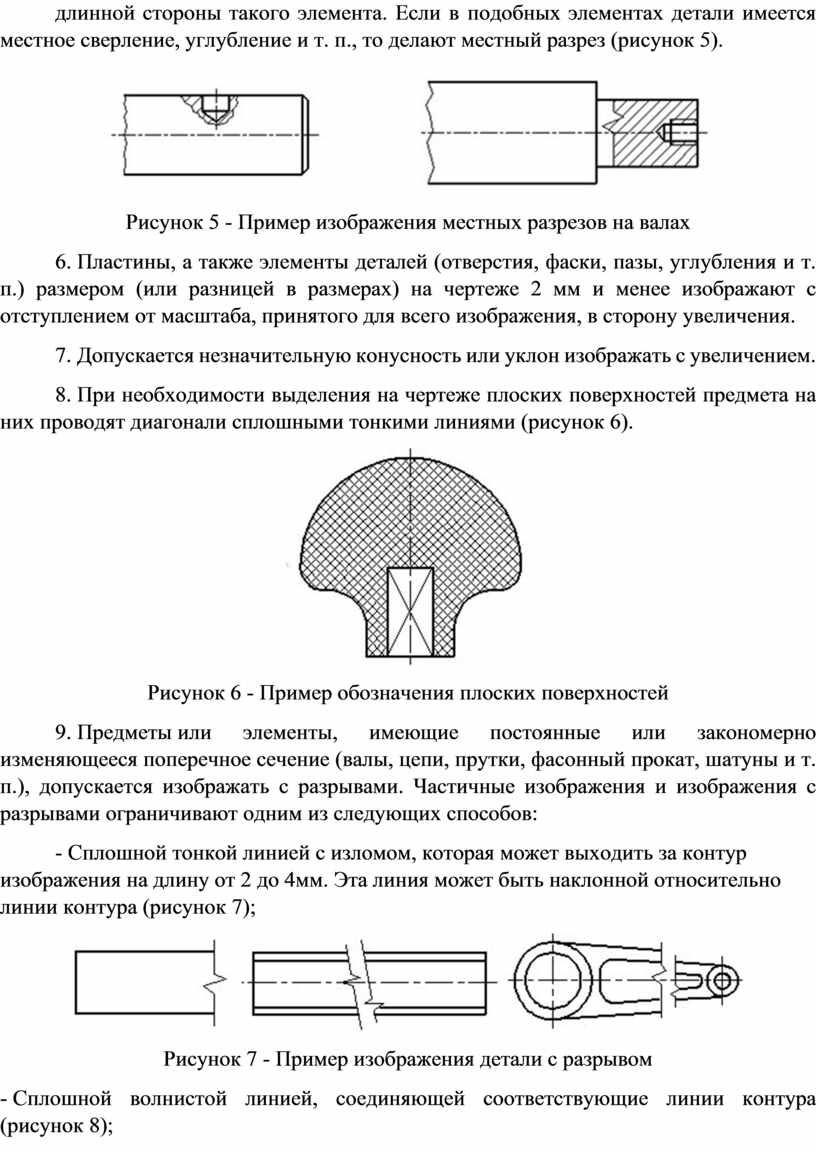

5. Такие детали, как винты, заклепки, шпонки, непустотелые валы и шпиндели, шатуны, рукоятки и т. п. при продольном разрезе показывают условно нерассеченными. Шарики всегда показывают нерассеченными. Как правило, показываются нерассеченными на сборочных чертежах гайки и шайбы. Такие элементы, как спицы маховиков, шкивов, зубчатых колес, тонкие стенки типа ребер жесткости и т. п. показывают незаштрихованными, если секущая плоскость направлена вдоль оси или длинной стороны такого элемента. Если в подобных элементах детали имеется местное сверление, углубление и т. п., то делают местный разрез (рисунок 5).

Рисунок 5 - Пример изображения местных разрезов на валах

6. Пластины, а также элементы деталей (отверстия, фаски, пазы, углубления и т. п.) размером (или разницей в размерах) на чертеже 2 мм и менее изображают с отступлением от масштаба, принятого для всего изображения, в сторону увеличения.

7. Допускается незначительную конусность или уклон изображать с увеличением.

8. При необходимости выделения на чертеже плоских поверхностей предмета на них проводят диагонали сплошными тонкими линиями (рисунок 6).

Рисунок 6 - Пример обозначения плоских поверхностей

9. Предметы или элементы, имеющие постоянные или закономерно изменяющееся поперечное сечение (валы, цепи, прутки, фасонный прокат, шатуны и т. п.), допускается изображать с разрывами. Частичные изображения и изображения с разрывами ограничивают одним из следующих способов:

- Сплошной тонкой линией с изломом, которая может выходить за контур изображения на длину от 2 до 4мм. Эта линия может быть наклонной относительно линии контура (рисунок 7);

Рисунок 7 - Пример изображения детали с разрывом

- Сплошной волнистой линией, соединяющей соответствующие линии контура (рисунок 8);

Рисунок 8 - Пример изображения детали с разрывом

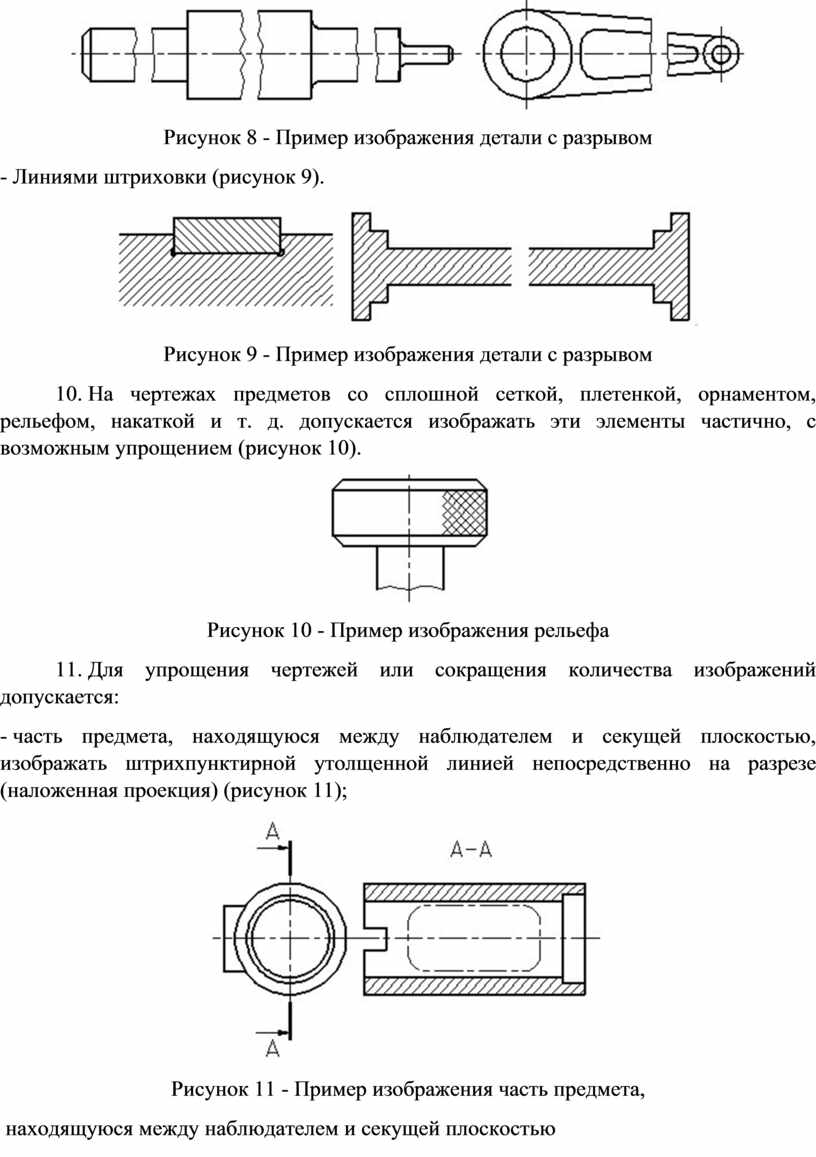

- Линиями штриховки (рисунок 9).

Рисунок 9 - Пример изображения детали с разрывом

10. На чертежах предметов со сплошной сеткой, плетенкой, орнаментом, рельефом, накаткой и т. д. допускается изображать эти элементы частично, с возможным упрощением (рисунок 10).

Рисунок 10 - Пример изображения рельефа

11. Для упрощения чертежей или сокращения количества изображений допускается:

- часть предмета, находящуюся между наблюдателем и секущей плоскостью, изображать штрихпунктирной утолщенной линией непосредственно на разрезе (наложенная проекция) (рисунок 11);

Рисунок 11 - Пример изображения часть предмета,

 находящуюся между наблюдателем и секущей плоскостью

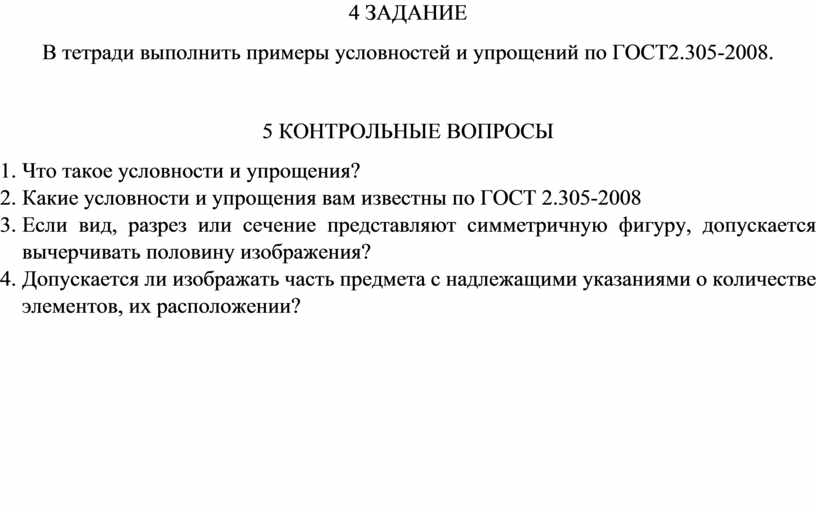

4 ЗАДАНИЕ

В тетради выполнить примеры условностей и упрощений по ГОСТ2.305-2008.

5 КОНТРОЛЬНЫЕ ВОПРОСЫ

1.   Что такое условности и упрощения?

2.   Какие условности и упрощения вам известны по ГОСТ 2.305-2008

3.   Если вид, разрез или сечение представляют симметричную фигуру, допускается вычерчивать половину изображения?

4.   Допускается ли изображать часть предмета с надлежащими указаниями о количестве элементов, их расположении?
