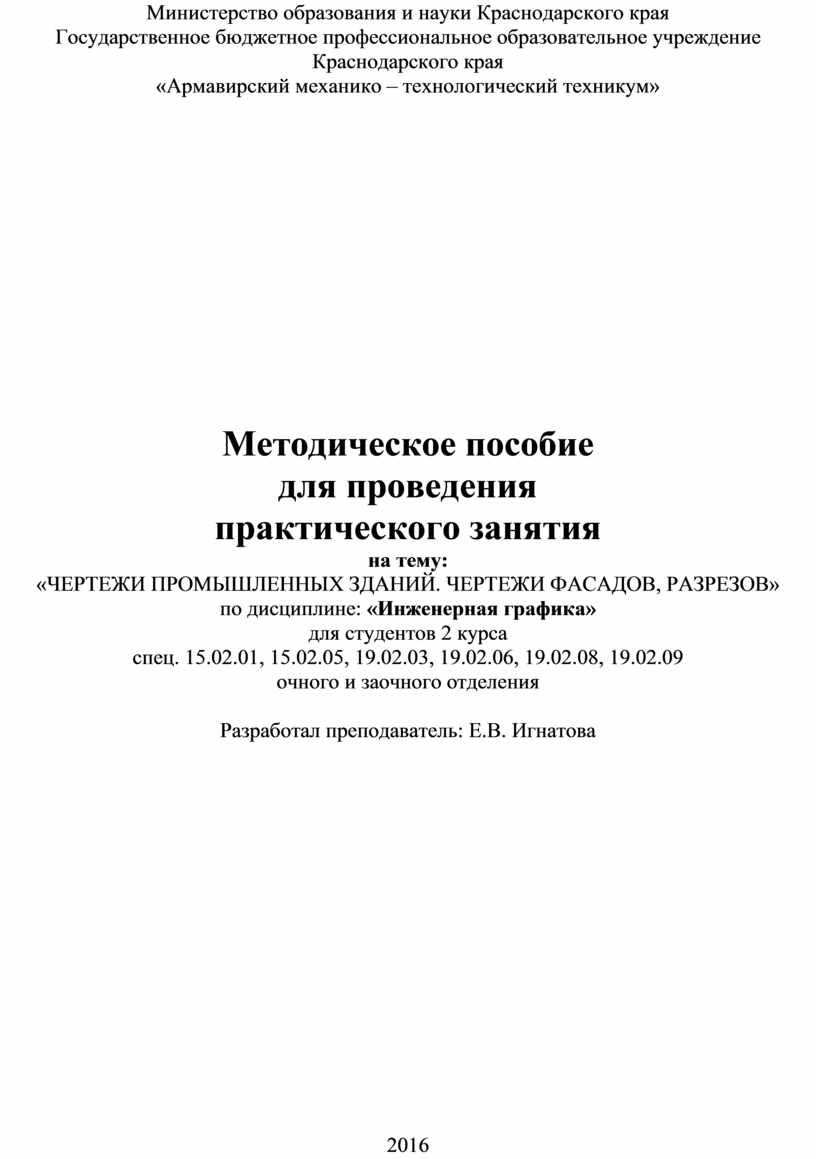

Министерство образования и науки Краснодарского края

Государственное бюджетное профессиональное образовательное учреждение

Краснодарского края

«Армавирский механико – технологический техникум»

Методическое пособие

для проведения

практического занятия

на тему:

«ЧЕРТЕЖИ ПРОМЫШЛЕННЫХ ЗДАНИЙ. ЧЕРТЕЖИ ФАСАДОВ, РАЗРЕЗОВ»

по дисциплине: «Инженерная графика»

для студентов 2 курса

спец. 15.02.01, 15.02.05, 19.02.03, 19.02.06, 19.02.08, 19.02.09

очного и заочного отделения

Разработал преподаватель: Е.В. Игнатова

2016

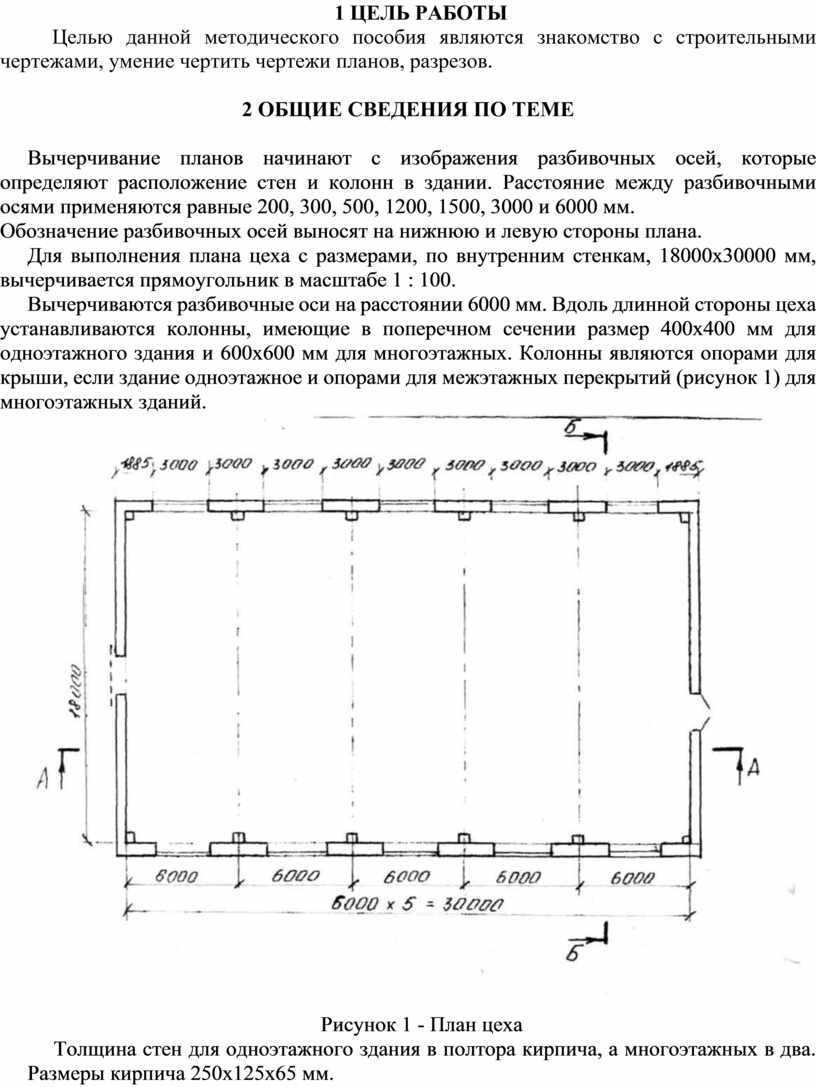

1 ЦЕЛЬ РАБОТЫ

Целью данной методического пособия являются знакомство с строительными чертежами, умение чертить чертежи планов, разрезов.

2 ОБЩИЕ СВЕДЕНИЯ ПО ТЕМЕ

Вычерчивание планов начинают с изображения разбивочных осей, которые определяют расположение стен и колонн в здании. Расстояние между разбивочными осями применяются равные 200, 300, 500, 1200, 1500, 3000 и 6000 мм.

Обозначение разбивочных осей выносят на нижнюю и левую стороны плана.

Для выполнения плана цеха с размерами, по внутренним стенкам, 18000x30000 мм, вычерчивается прямоугольник в масштабе 1 : 100.

Вычерчиваются разбивочные оси на расстоянии 6000 мм. Вдоль длинной стороны цеха устанавливаются колонны, имеющие в поперечном сечении размер 400x400 мм для одноэтажного здания и 600x600 мм для многоэтажных. Колонны являются опорами для крыши, если здание одноэтажное и опорами для межэтажных перекрытий (рисунок 1) для многоэтажных зданий.

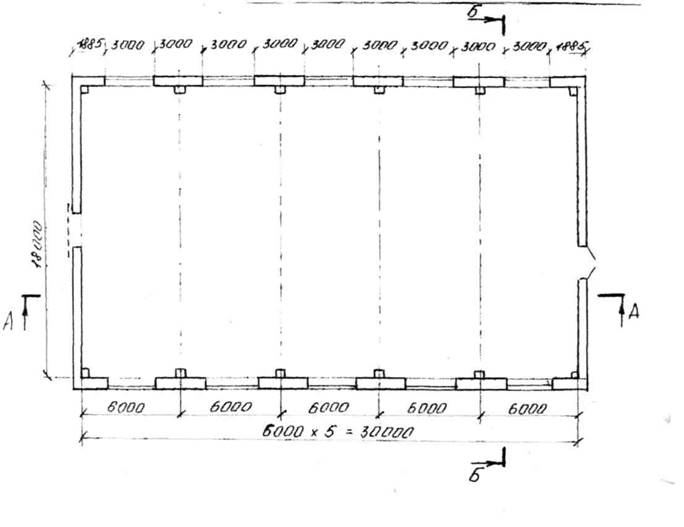

Рисунок 1 - План цеха

Толщина стен для одноэтажного здания в полтора кирпича, а многоэтажных в два. Размеры кирпича 250x125x65 мм.

Для нашего примера толщина стены будет равна 250 мм + 125 мм + 10 мм (на раствор между кирпичами) = 385 мм (рисунок 1) толщину перегородки внутри здания - 120 мм (0,5 кирпича).

Окна устанавливаются в пролетах между колонн. Так как мы вычерчиваем цех, то окна должны быть шириной 3 или 4,5 м.

Двери устанавливаются на усмотрение проектировщика (рисунок 1).

Вертикальные и горизонтальные разрезы могут быть простые и сложные и выполняются в проекционной связи.

Элементы здания, попавшие в разрез, подробно не вычерчивают, а изображают лишь их контуры, которые обводят утолщенной линией. При необходимости отдельные участки фасадов или разрезов выполняют в более крупном масштабе в виде выносных элементов.

Основными конструктивными элементами здания являются - типовые железобетонные изделия.

Перекрытия разделяют внутреннюю часть здания на этажи. Перекрытиями являются плиты перекрытия. На колонны укладывают двухскатные балки, на которые укладывают плиты покрытия (рисунок 3 и 4) для одноэтажного здания.

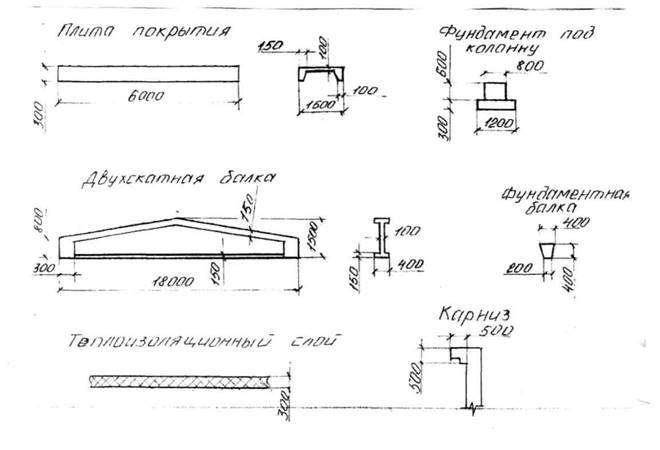

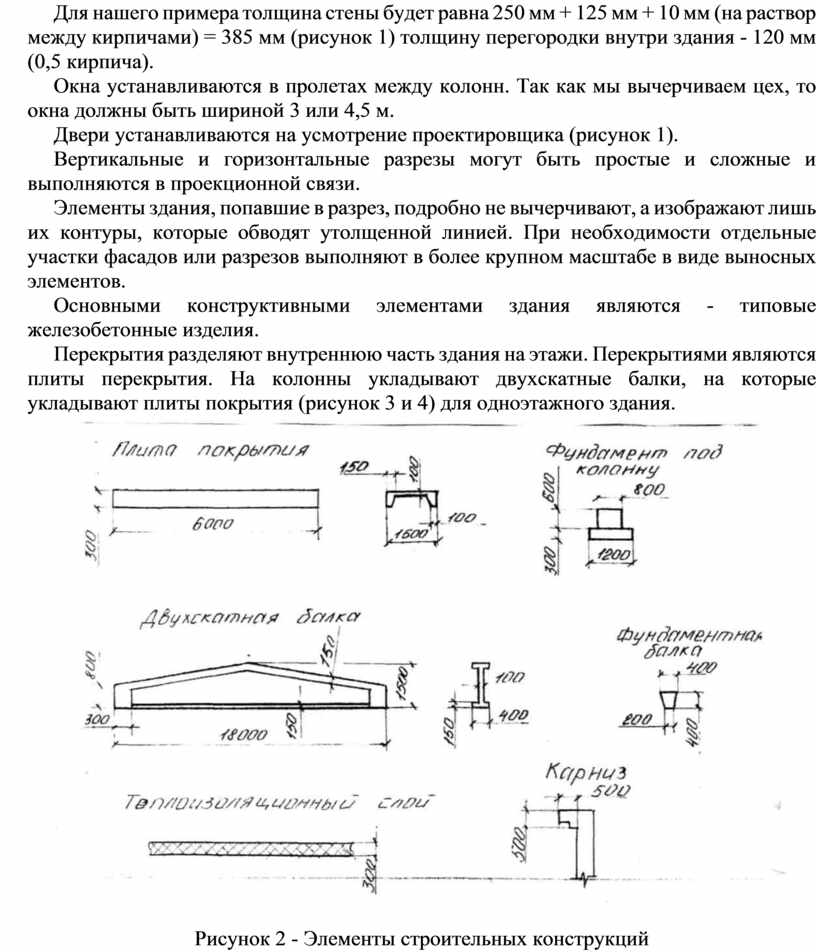

Рисунок 2 - Элементы строительных конструкций

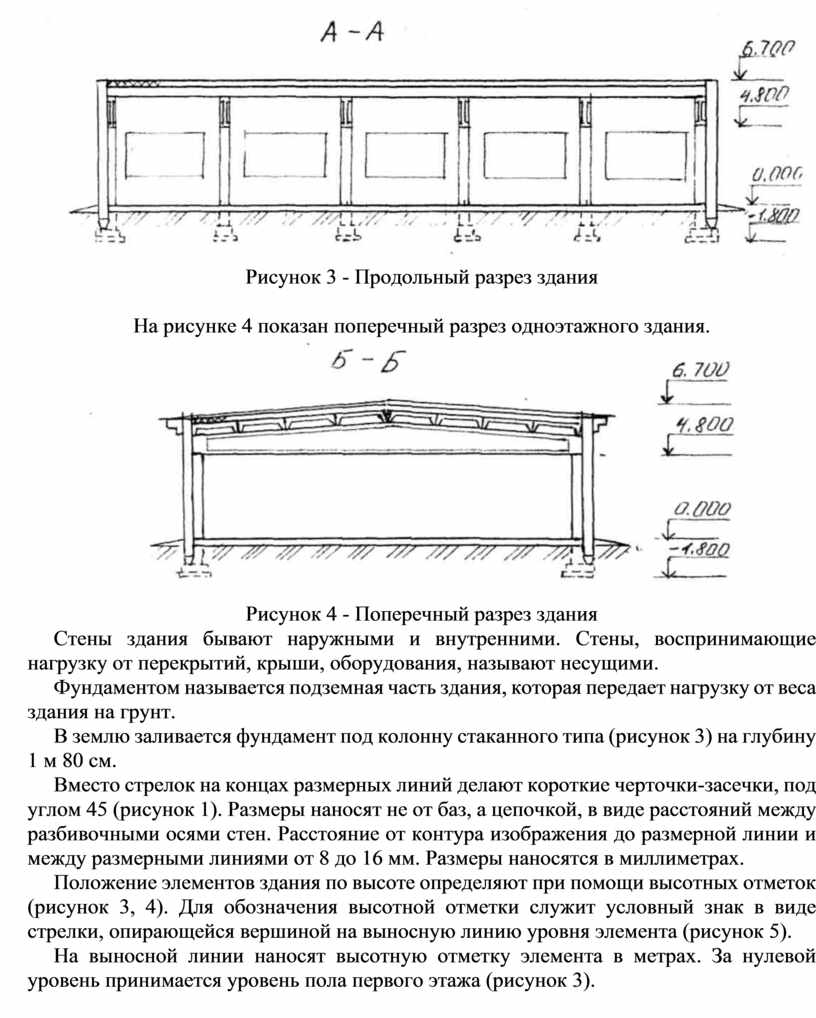

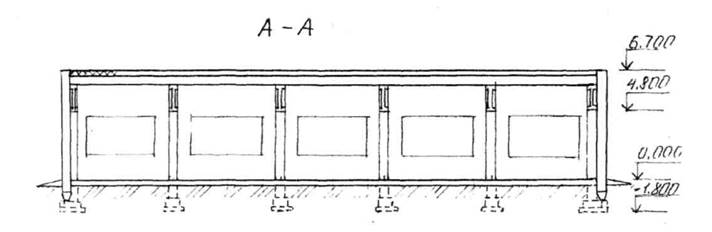

Рисунок 3 - Продольный разрез здания

На рисунке 4 показан поперечный разрез одноэтажного здания.

Рисунок 4 - Поперечный разрез здания

Стены здания бывают наружными и внутренними. Стены, воспринимающие нагрузку от перекрытий, крыши, оборудования, называют несущими.

Фундаментом называется подземная часть здания, которая передает нагрузку от веса здания на грунт.

В землю заливается фундамент под колонну стаканного типа (рисунок 3) на глубину 1 м 80 см.

Вместо стрелок на концах размерных линий делают короткие черточки-засечки, под углом 45 (рисунок 1). Размеры наносят не от баз, а цепочкой, в виде расстояний между разбивочными осями стен. Расстояние от контура изображения до размерной линии и между размерными линиями от 8 до 16 мм. Размеры наносятся в миллиметрах.

Положение элементов здания по высоте определяют при помощи высотных отметок (рисунок 3, 4). Для обозначения высотной отметки служит условный знак в виде стрелки, опирающейся вершиной на выносную линию уровня элемента (рисунок 5).

На выносной линии наносят высотную отметку элемента в метрах. За нулевой уровень принимается уровень пола первого этажа (рисунок 3).

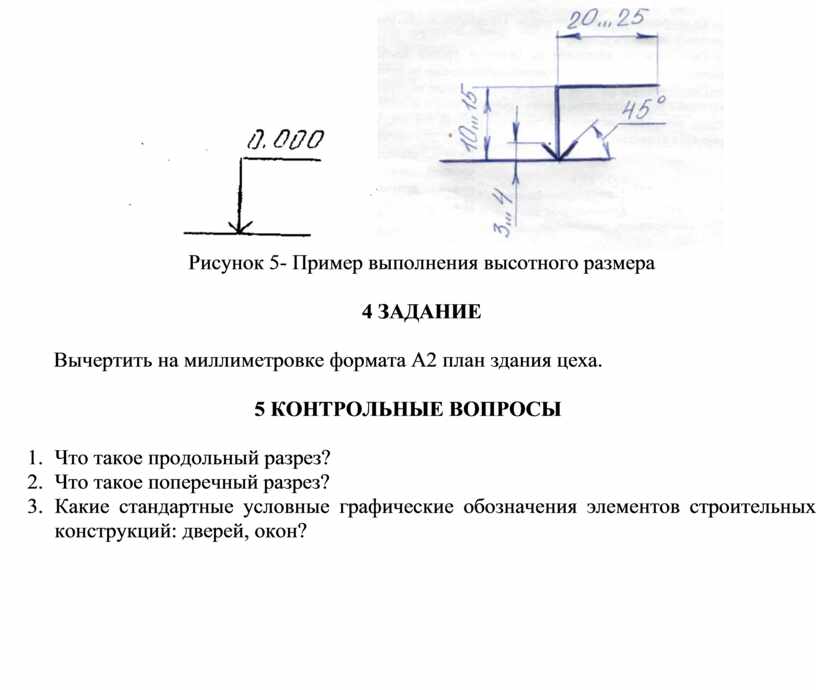

Рисунок 5- Пример выполнения высотного размера

4 ЗАДАНИЕ

Вычертить на миллиметровке формата А2 план здания цеха.

5 КОНТРОЛЬНЫЕ ВОПРОСЫ

1.     Что такое продольный разрез?

2.     Что такое поперечный разрез?

3.     Какие стандартные условные графические обозначения элементов строительных конструкций: дверей, окон?
