Практическая работа специальности 15.02.05. «Техническая эксплуатация оборудования в торговле и общественном питании»

Министерство образования и науки Краснодарского края

Государственное бюджетное профессиональное образовательное учреждение

Краснодарского края

«Армавирский механико – технологический техникум»

Методическое пособие

для проведения

практического занятия

на тему:

«ШТРИХОВКА НА РАЗРЕЗАХ И СЕЧЕНИЯХ. ИЗОБРАЖЕНИЕ КОНТУРОВ ПОГРАНИЧНЫХ ДЕТАЛЕЙ»

по дисциплине: «Инженерная графика»

для студентов 2 курса

спец. 15.02.01, 15.02.05

очного и заочного отделения

Разработал преподаватель: Е.В. Игнатова

2016

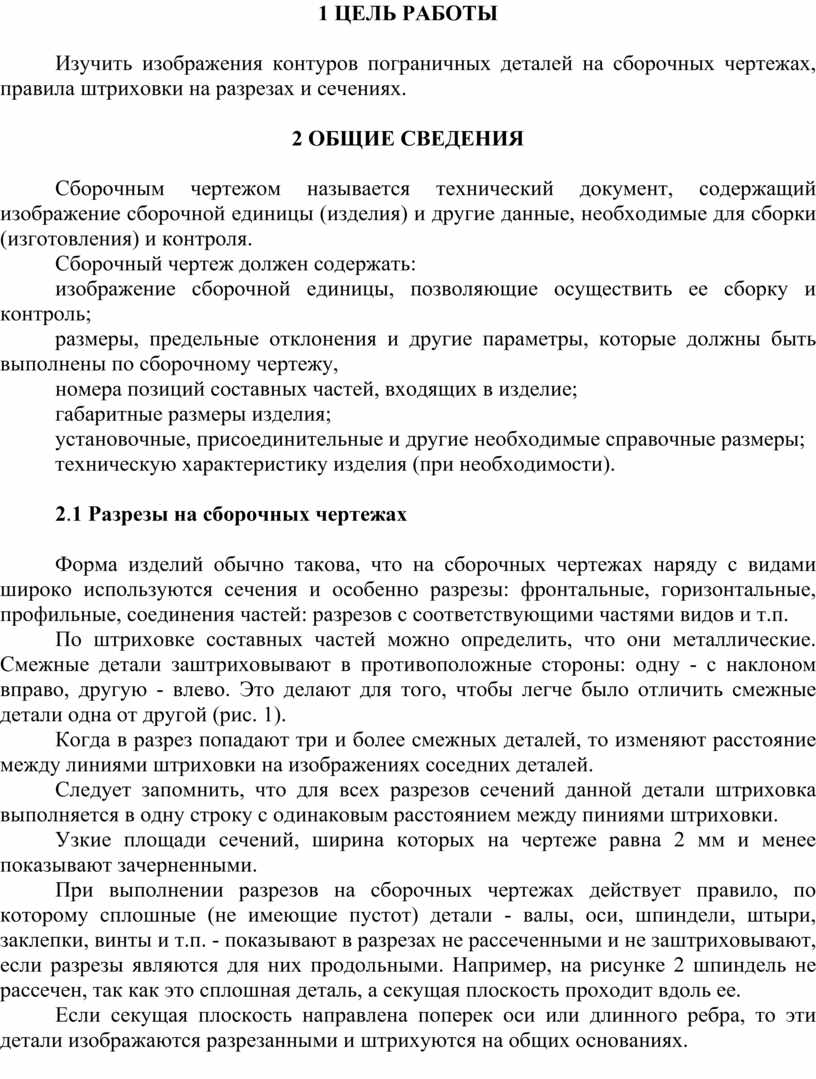

1 ЦЕЛЬ РАБОТЫ

Изучить изображения контуров пограничных деталей на сборочных чертежах, правила штриховки на разрезах и сечениях.

2 ОБЩИЕ СВЕДЕНИЯ

Сборочным чертежом называется технический документ, содержащий изображение сборочной единицы (изделия) и другие данные, необходимые для сборки (изготовления) и контроля.

Сборочный чертеж должен содержать:

изображение сборочной единицы, позволяющие осуществить ее сборку и контроль;

размеры, предельные отклонения и другие параметры, которые должны быть выполнены по сборочному чертежу,

номера позиций составных частей, входящих в изделие;

габаритные размеры изделия;

установочные, присоединительные и другие необходимые справочные размеры;

техническую характеристику изделия (при необходимости).

2.1 Разрезы на сборочных чертежах

Форма изделий обычно такова, что на сборочных чертежах наряду с видами широко используются сечения и особенно разрезы: фронтальные, горизонтальные, профильные, соединения частей: разрезов с соответствующими частями видов и т.п.

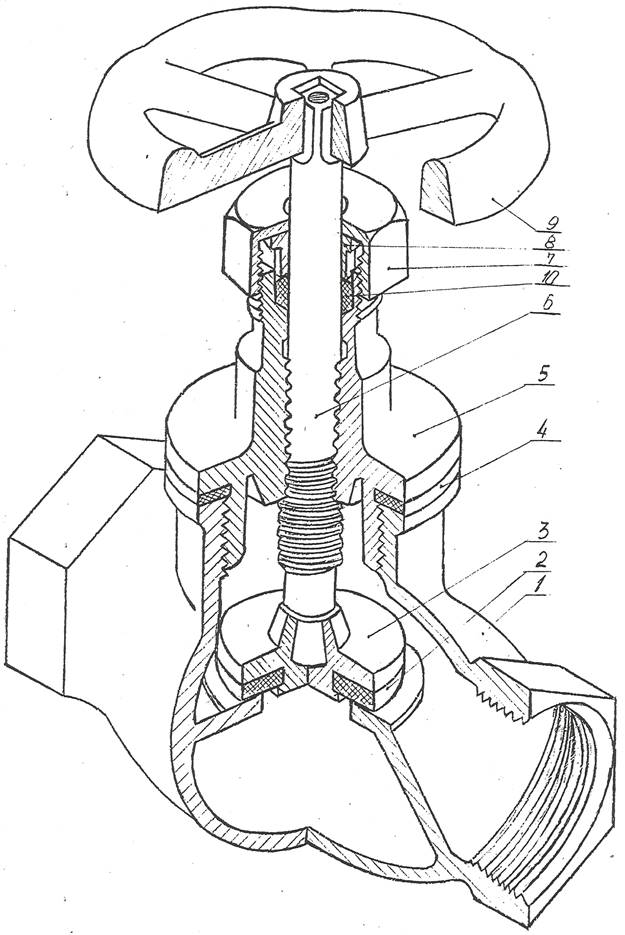

По штриховке составных частей можно определить, что они металлические. Смежные детали заштриховывают в противоположные стороны: одну - с наклоном вправо, другую - влево. Это делают для того, чтобы легче было отличить смежные детали одна от другой (рис. 1).

Когда в разрез попадают три и более смежных деталей, то изменяют расстояние между линиями штриховки на изображениях соседних деталей.

Следует запомнить, что для всех разрезов сечений данной детали штриховка выполняется в одну строку с одинаковым расстоянием между пиниями штриховки.

Узкие площади сечений, ширина которых на чертеже равна 2 мм и менее показывают зачерненными.

При выполнении разрезов на сборочных чертежах действует правило, по которому сплошные (не имеющие пустот) детали - валы, оси, шпиндели, штыри, заклепки, винты и т.п. - показывают в разрезах не рассеченными и не заштриховывают, если разрезы являются для них продольными. Например, на рисунке 2 шпиндель не рассечен, так как это сплошная деталь, а секущая плоскость проходит вдоль ее.

Если секущая плоскость направлена поперек оси или длинного ребра, то эти детали изображаются разрезанными и штрихуются на общих основаниях.

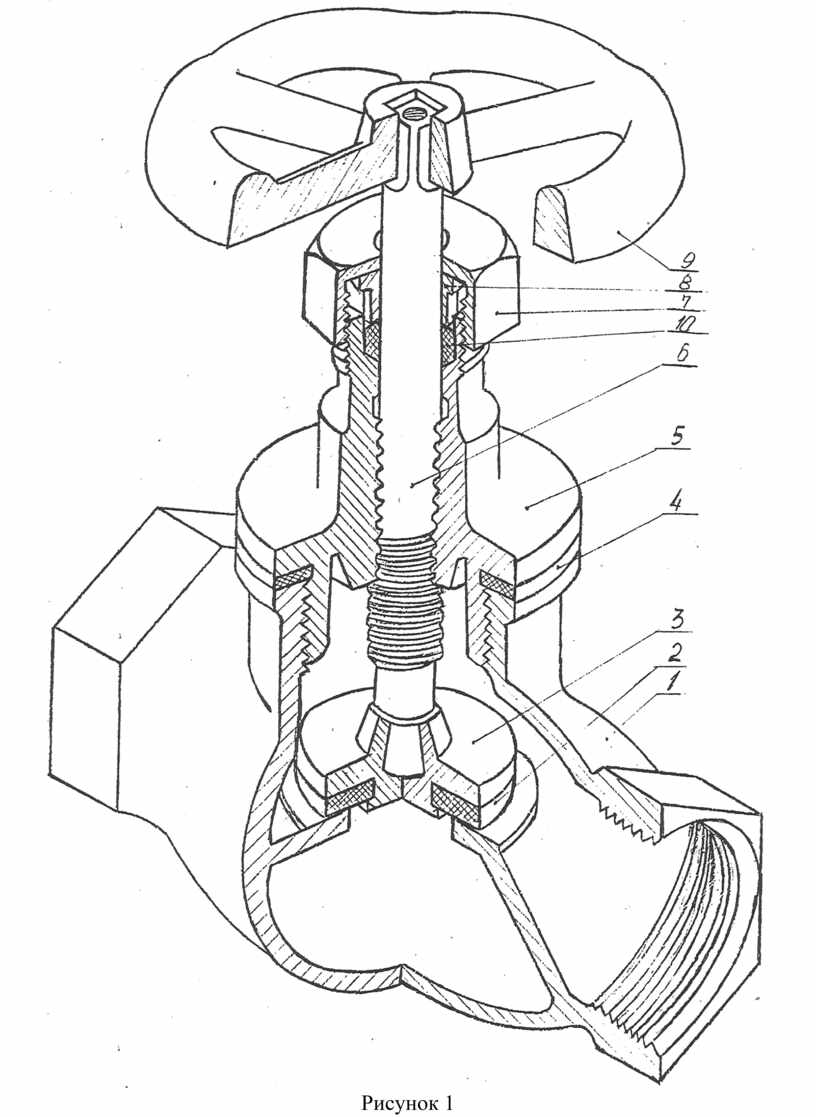

Рисунок 1

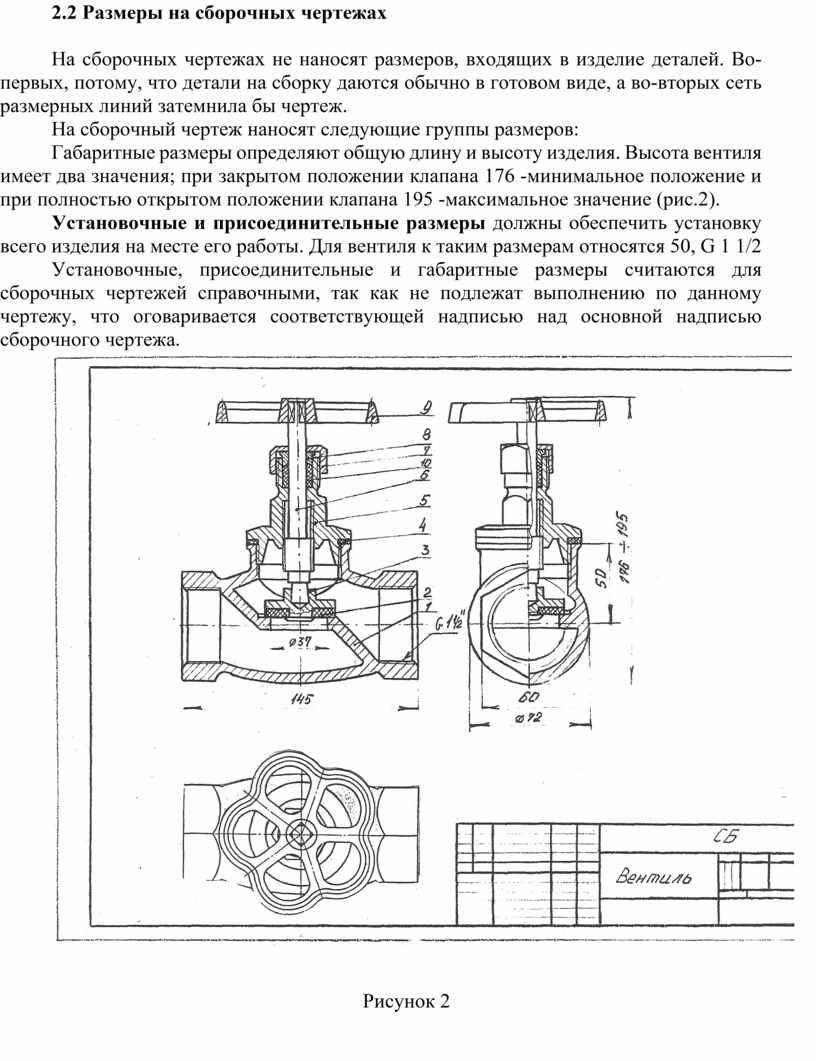

2.2 Размеры на сборочных чертежах

На сборочных чертежах не наносят размеров, входящих в изделие деталей. Во-первых, потому, что детали на сборку даются обычно в готовом виде, а во-вторых сеть размерных линий затемнила бы чертеж.

На сборочный чертеж наносят следующие группы размеров:

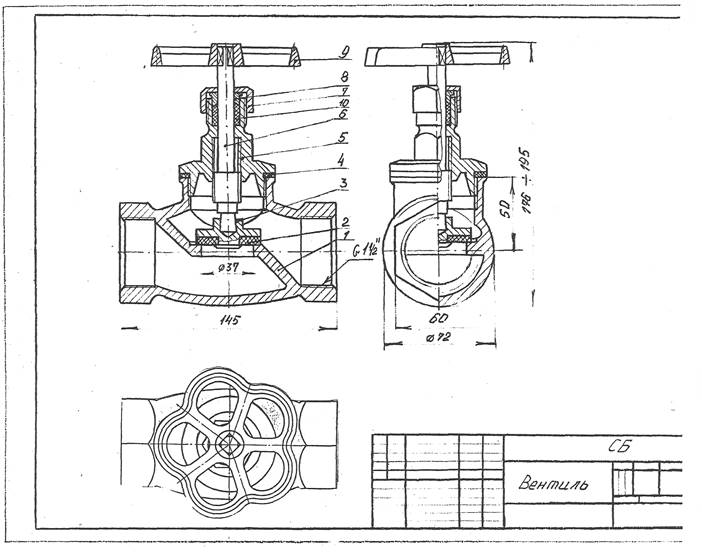

Габаритные размеры определяют общую длину и высоту изделия. Высота вентиля имеет два значения; при закрытом положении клапана 176 -минимальное положение и при полностью открытом положении клапана 195 -максимальное значение (рис.2).

Установочные и присоединительные размеры должны обеспечить установку всего изделия на месте его работы. Для вентиля к таким размерам относятся 50, G 1 1/2

Установочные, присоединительные и габаритные размеры считаются для сборочных чертежей справочными, так как не подлежат выполнению по данному чертежу, что оговаривается соответствующей надписью над основной надписью сборочного чертежа.

         Рисунок 2

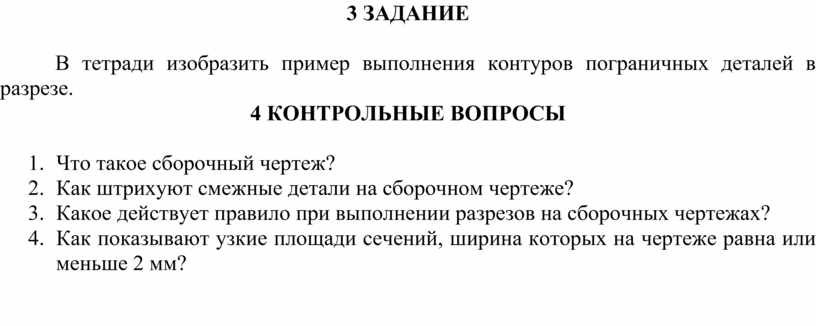

3 ЗАДАНИЕ

В тетради изобразить пример выполнения контуров пограничных деталей в разрезе.

4 КОНТРОЛЬНЫЕ ВОПРОСЫ

1.     Что такое сборочный чертеж?

2.     Как штрихуют смежные детали на сборочном чертеже?

3.     Какое действует правило при выполнении разрезов на сборочных чертежах?

4.     Как показывают узкие площади сечений, ширина которых на чертеже равна или меньше 2 мм?
