Практическая работа специальности 15.02.05. «Техническая эксплуатация оборудования в торговле и общественном питании»

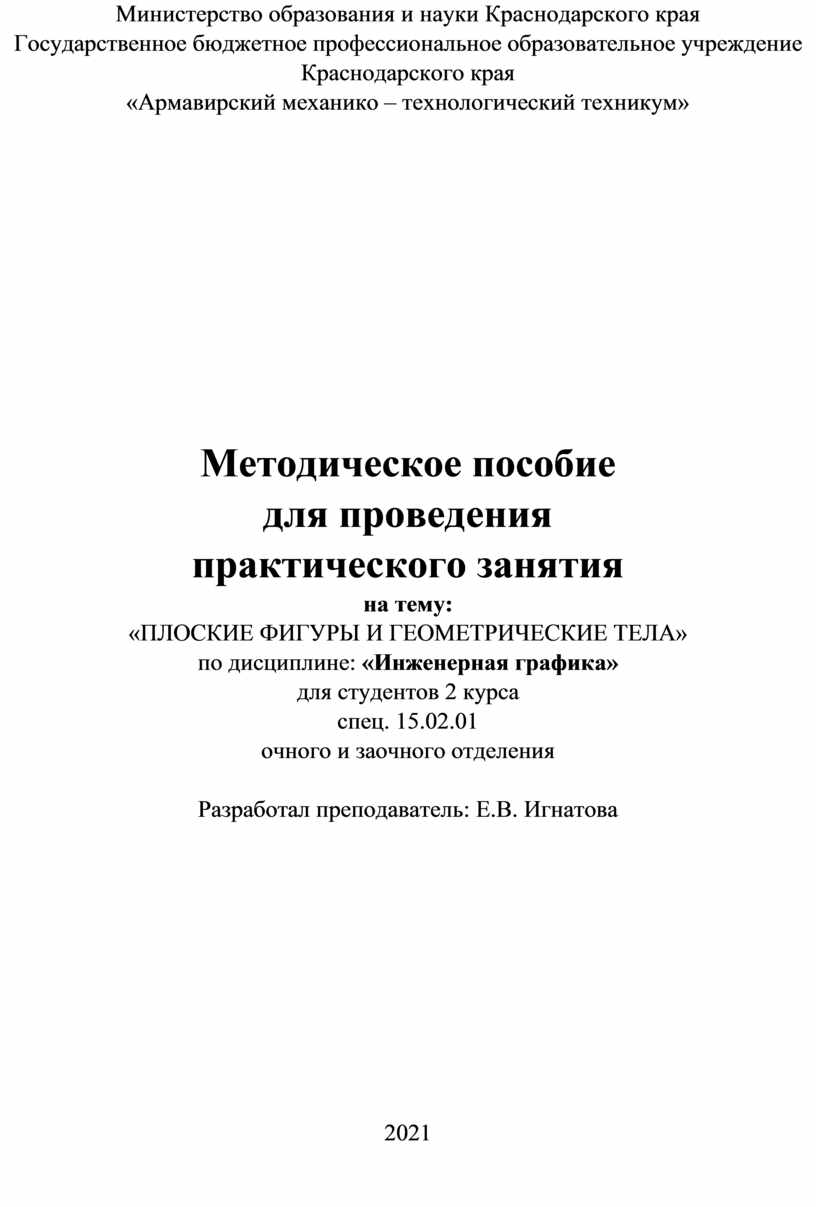

Министерство образования и науки Краснодарского края

Государственное бюджетное профессиональное образовательное учреждение

Краснодарского края

«Армавирский механико – технологический техникум»

Методическое пособие

для проведения

практического занятия

на тему:

«ПЛОСКИЕ ФИГУРЫ И ГЕОМЕТРИЧЕСКИЕ ТЕЛА»

по дисциплине: «Инженерная графика»

для студентов 2 курса

спец. 15.02.01

очного и заочного отделения

Разработал преподаватель: Е.В. Игнатова

2021

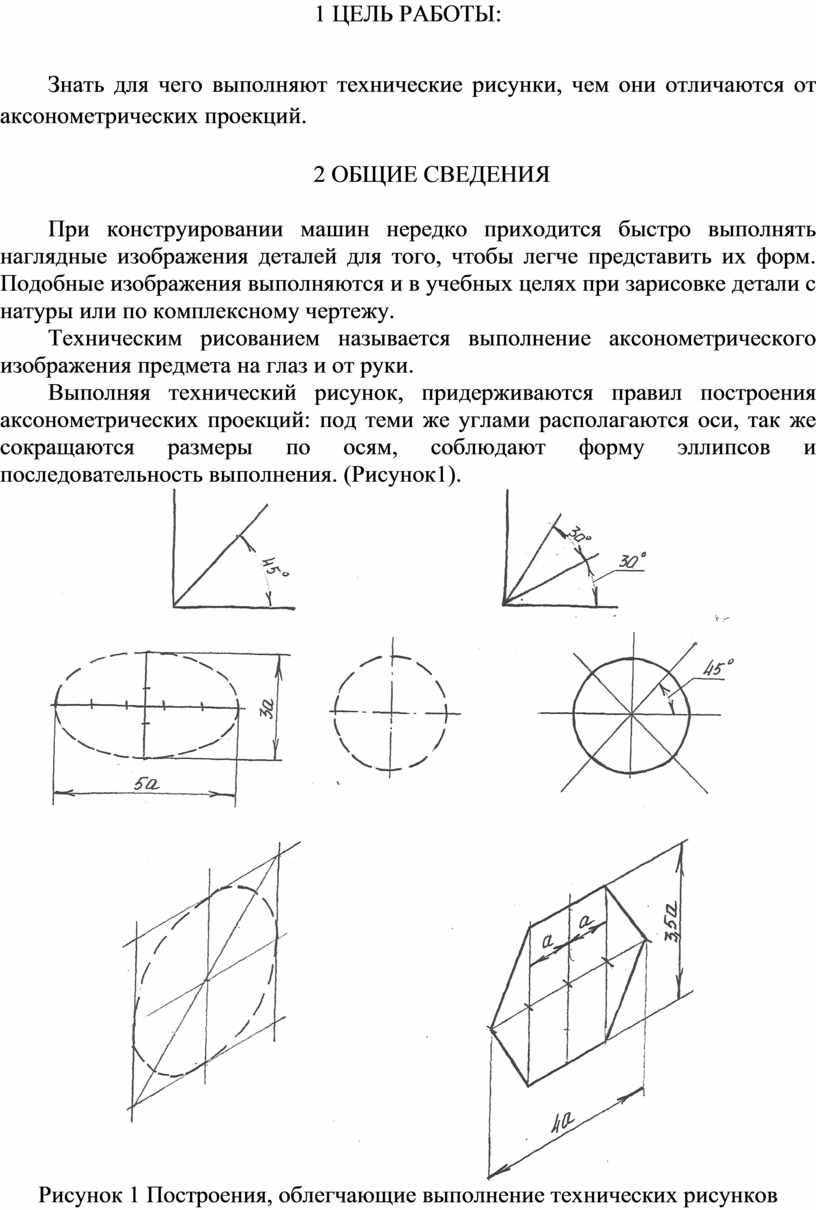

1 ЦЕЛЬ РАБОТЫ:

Знать для чего выполняют технические рисунки, чем они отличаются от аксонометрических проекций.

2 ОБЩИЕ СВЕДЕНИЯ

При конструировании машин нередко приходится быстро выполнять наглядные изображения деталей для того, чтобы легче представить их форм. Подобные изображения выполняются и в учебных целях при зарисовке детали с натуры или по комплексному чертежу.

Техническим рисованием называется выполнение аксонометрического изображения предмета на глаз и от руки.

Выполняя технический рисунок, придерживаются правил построения аксонометрических проекций: под теми же углами располагаются оси, так же сокращаются размеры по осям, соблюдают форму эллипсов и последовательность выполнения. (Рисунок1).

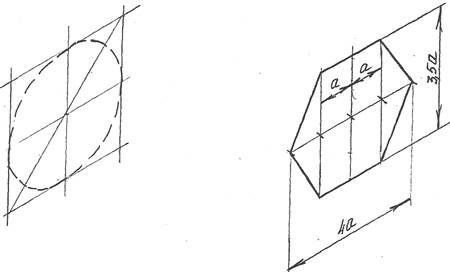

Рисунок 1 Построения, облегчающие выполнение технических рисунков

2.1 Выбор вида аксонометрической проекции

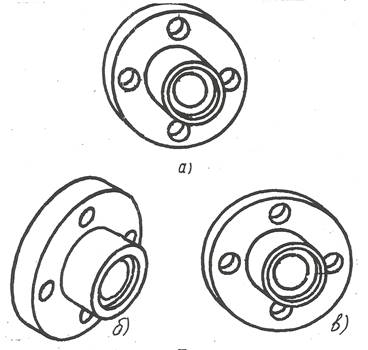

Выбор фронтальной диметрической проекции, изометрической или диметрической проекций, на основе которой будет выполняться технический рисунок зависит от формы детали. При этом надо стремиться к тому, чтобы рисунок проще выполнялся, а изображение получалось бы наиболее наглядным (Рисунок 2 а,б,в)

Рисунок 2

3.2 Технический рисунок плоских фигур и геометрических тел

Для успешного выполнения технического рисунка важно научиться проводить от руки прямые под углом 30⁰ и 45⁰, рисовать окружности, шестиугольники и эллипсы (Рисунок 1).

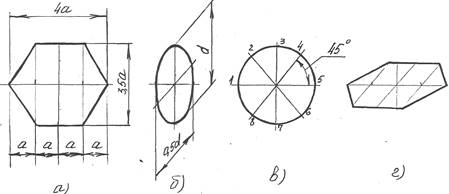

При выполнении фронтальной диметрической проекции окружности и другие элементы изображаются без искажения, если они расположены в плоскостях, параллельных фронтальной плоскости проекций (Рисунок 3 а, в), а в горизонтальной - с искажением (Рисунок 3 б, г)

Рисунок 3 Окружность и шестигранник в диметрической проекции

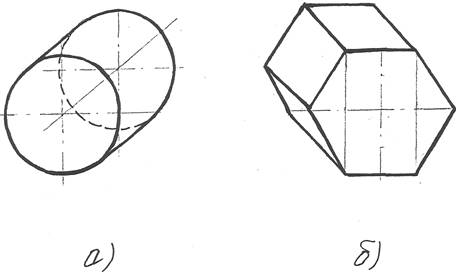

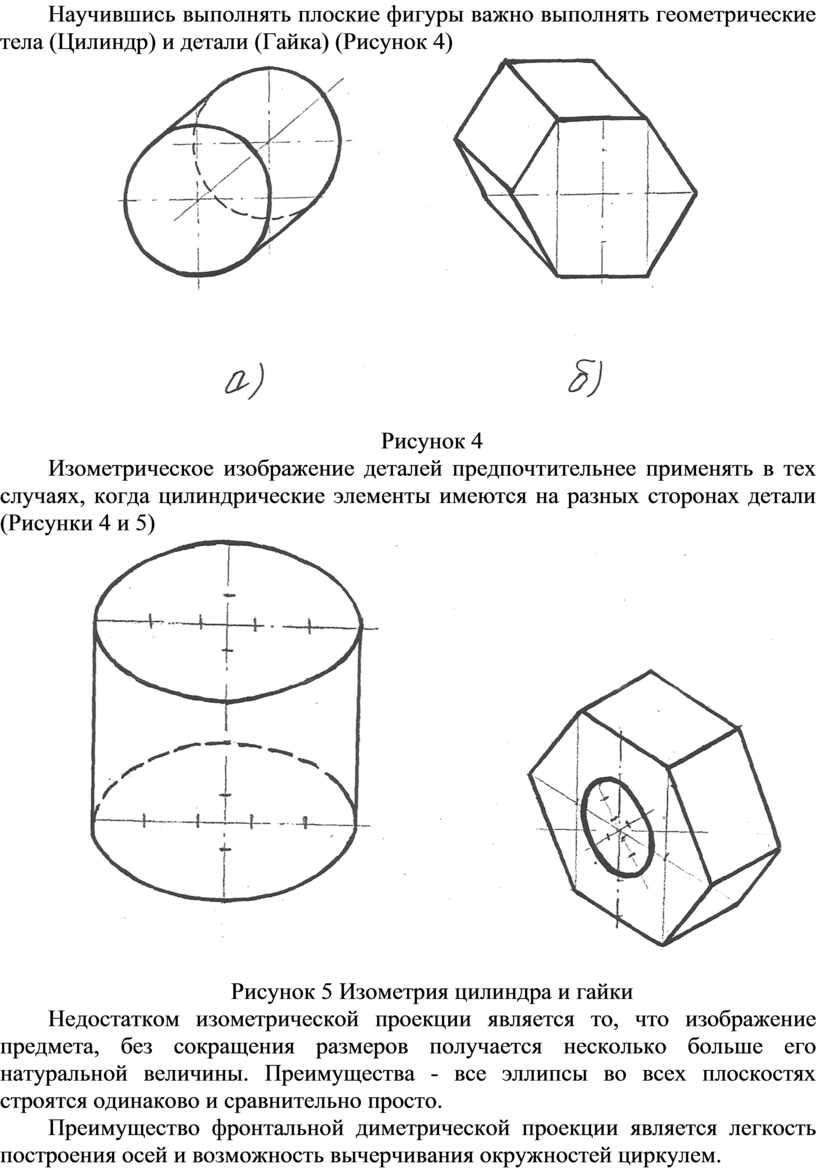

Научившись выполнять плоские фигуры важно выполнять геометрические тела (Цилиндр) и детали (Гайка) (Рисунок 4)

Рисунок 4

Изометрическое изображение деталей предпочтительнее применять в тех случаях, когда цилиндрические элементы имеются на разных сторонах детали (Рисунки 4 и 5)

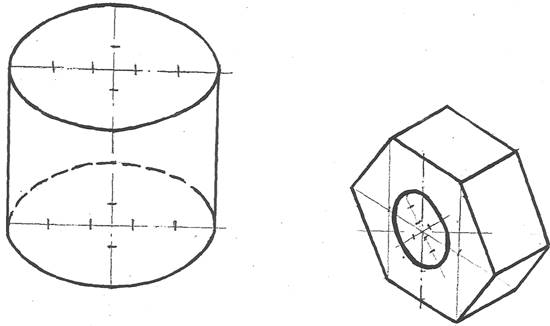

Рисунок 5 Изометрия цилиндра и гайки

Недостатком изометрической проекции является то, что изображение предмета, без сокращения размеров получается несколько больше его натуральной величины. Преимущества - все эллипсы во всех плоскостях строятся одинаково и сравнительно просто.

Преимущество фронтальной диметрической проекции является легкость построения осей и возможность вычерчивания окружностей циркулем.

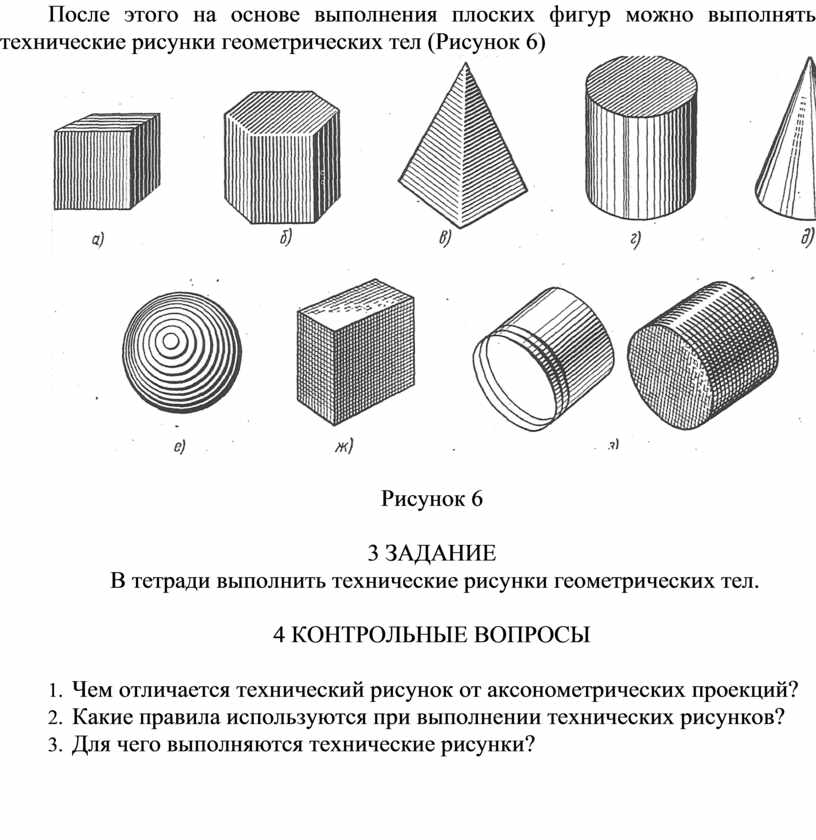

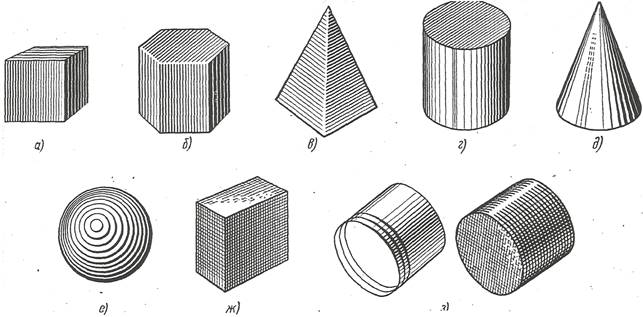

После этого на основе выполнения плоских фигур можно выполнять технические рисунки геометрических тел (Рисунок 6)

Рисунок 6

3 ЗАДАНИЕ

 В тетради выполнить технические рисунки геометрических тел.

4 КОНТРОЛЬНЫЕ ВОПРОСЫ

1.   Чем отличается технический рисунок от аксонометрических проекций?

2.   Какие правила используются при выполнении технических рисунков?

3.   Для чего выполняются технические рисунки?
