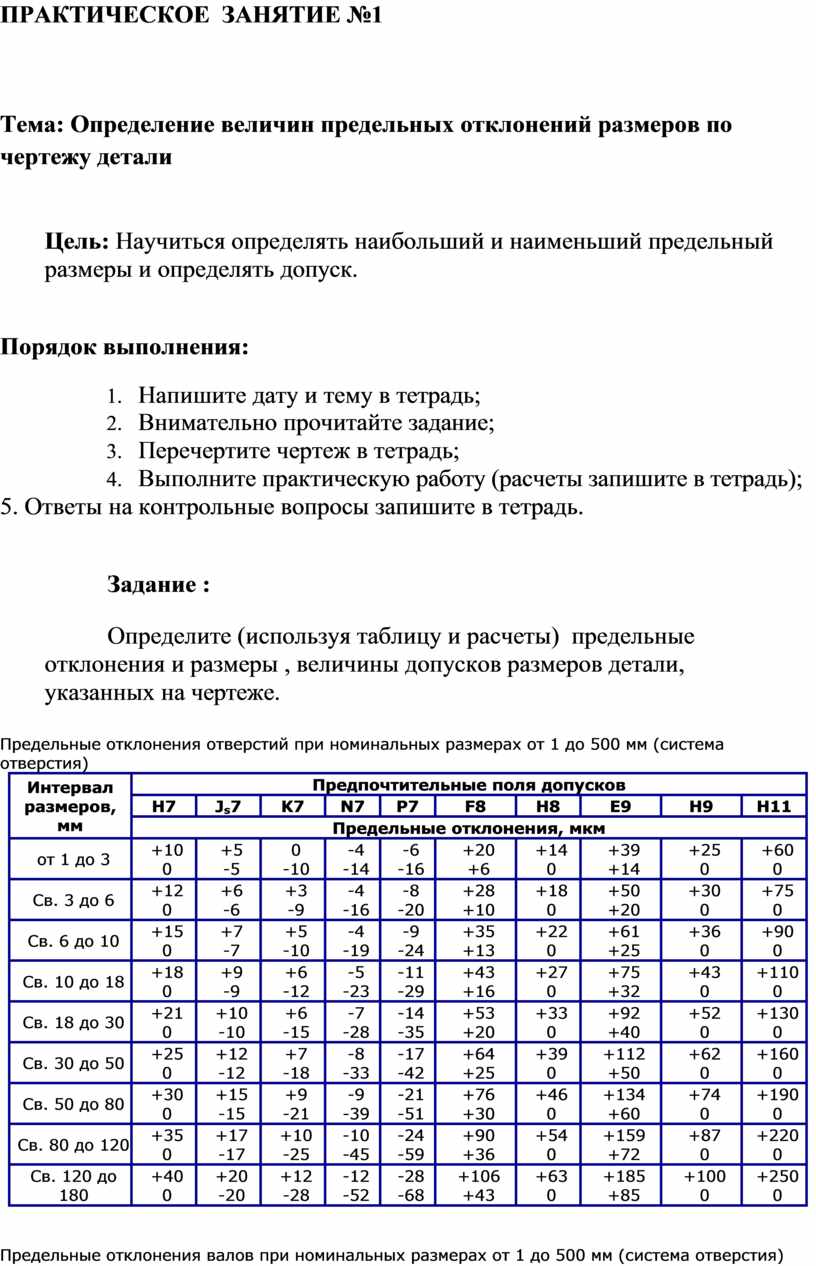

ПРАКТИЧЕСКОЕ  ЗАНЯТИЕ №1



Тема: Определение величин предельных отклонений размеров по чертежу детали



Цель: Научиться определять наибольший и наименьший предельный размеры и определять допуск.



Порядок выполнения:

1.       Напишите дату и тему в тетрадь;

2.       Внимательно прочитайте задание;

3.       Перечертите чертеж в тетрадь;

4.       Выполните практическую работу (расчеты запишите в тетрадь);

5. Ответы на контрольные вопросы запишите в тетрадь.



Задание :

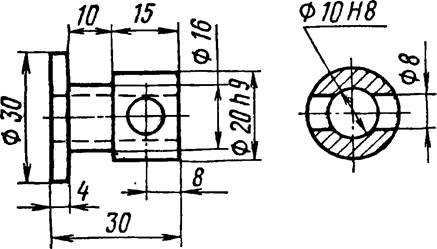

Определите (используя таблицу и расчеты)  предельные  отклонения и размеры , величины допусков размеров детали, указанных на чертеже.



Предельные отклонения отверстий при номинальных размерах от 1 до 500 мм (система отверстия)

Интервал размеров, мм

Предпочтительные поля допусков

H7

Js7

K7

N7

P7

F8

H8

E9

H9

H11

Предельные отклонения, мкм

от 1 до 3

+10
0

+5
-5

0
-10

-4
-14

-6
-16

+20
+6

+14
0

+39
+14

+25
0

+60
0

Св. 3 до 6

+12
0

+6
-6

+3
-9

-4
-16

-8
-20

+28
+10

+18
0

+50
+20

+30
0

+75
0

Св. 6 до 10

+15
0

+7
-7

+5
-10

-4
-19

-9
-24

+35
+13

+22
0

+61
+25

+36
0

+90
0

Св. 10 до 18

+18
0

+9
-9

+6
-12

-5
-23

-11
-29

+43
+16

+27
0

+75
+32

+43
0

+110
0

Св. 18 до 30

+21
0

+10
-10

+6
-15

-7
-28

-14
-35

+53
+20

+33
0

+92
+40

+52
0

+130
0

Св. 30 до 50

+25
0

+12
-12

+7
-18

-8
-33

-17
-42

+64
+25

+39
0

+112
+50

+62
0

+160
0

Св. 50 до 80

+30
0

+15
-15

+9
-21

-9
-39

-21
-51

+76
+30

+46
0

+134
+60

+74
0

+190
0

Св. 80 до 120

+35
0

+17
-17

+10
-25

-10
-45

-24
-59

+90
+36

+54
0

+159
+72

+87
0

+220
0

Св. 120 до 180

+40
0

+20
-20

+12
-28

-12
-52

-28
-68

+106
+43

+63
0

+185
+85

+100
0

+250
0



Предельные отклонения валов при номинальных размерах от 1 до 500 мм (система отверстия)

Интервал размеров, мм

предпочтительные поля допусков

g6

h6

js6

k6

n6

p6

r6

s6

f7

h7

e8

h8

d9

h9

d11

h11

Предельные отклонения, мкм

от 1 до 3

-2
-8

0
-6

+3
-3

+6
0

+10
+4

+12
+6

+16
+10

+20
+14

-6
-16

0
-10

-14
-28

0
-14

-20
-45

0
-25

-20
-80

0
-60

Св. 3 до 6

-4
-12

0
-8

+4
-4

+9
+1

+16
+8

+20
+12

+23
+15

+27
+19

-10
-22

0
-12

-20
-38

0
-18

-30
-60

0
-30

-30
-105

0
-75

Св. 6 до 10

-5
-14

0
-9

+4,5
-4,5

+10
+1

+19
+10

+24
+15

+28
+19

+32
+23

-13
-28

0
-15

-25
-47

0
-22

-40
-76

0
-36

-40
-130

0
-90

Св. 10 до 18

-6
-17

0
-11

+5,5
-5,5

+12
+1

+23
+12

+29
+18

+34
+23

+39
+28

-16
-34

0
-18

-32
-59

0
-27

-50
-93

0
-43

-50
-160

0
-110

Св. 18 до 30

-7
-20

0
-13

+6,5
-6,5

+15
+2

+28
+15

+35
+22

+41
+28

+48
+35

-20
-41

0
-21

-40
-73

0
-33

-65
-117

0
-52

-65
-195

0
-130

Св. 30 до 50

-9
-25

0
-16

+8,0
-8,0

+18
+2

+33
+17

+42
+26

+50
+34

+59
+43

-25
-50

0
-25

-50
-89

0
-39

-80
-142

0
-62

-80
-240

0
-160

Св. 50 до 65

-10
-29

0
-19

+9,5
-9,5

+21
+2

+39
+20

+51
+32

+60
+41

+72
+53

-30
-60

0
-30

-60
-106

0
-46

-100
-174

0
-74

-100
-290

0
-190

Св. 65 до 80

+62
+43

+78
+59

Св. 80 до 100

-12
-34

0
-22

+11
-11

+25
+3

+45
+23

+59
+37

+73
+51

+93
+71

-36
-71

0
-35

-72
-126

0
-54

-120
-207

0
-87

-120
-340

0
-220

Св. 100 до 120

+76
+54

+101
+79

Св. 120 до 140

-14
-39

0
-25

+12,5
-12,5

+28
+3

+52
+27

+68
+43

+88
+63

+117
+92

-43
-83

0
-40

-85
-148

0
-63

-145
-245

0
-100

-145
-395

0
-250

Св. 140 до 160

+90
+65

+125
+100

Св. 160 до 180

+93
+68

+133
+108








Контрольные вопросы:



1.      Какой размер называют номинальным?

2.      Какой размер  называют действительным?

3.      Что такое допуск? Какая связь между допуском, точностью изготовления и экономикой производства?

4.      Что такое верхнее и нижнее отклонения?

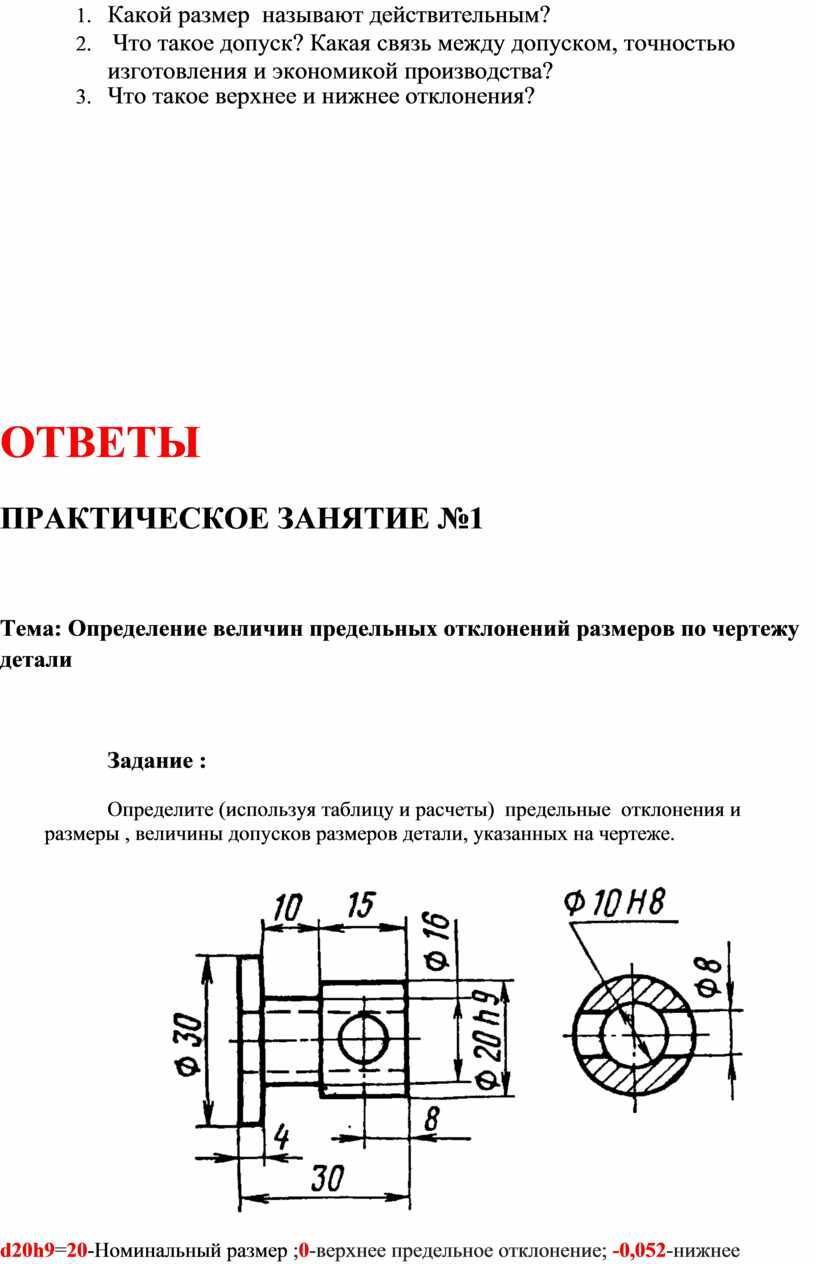

ОТВЕТЫ

ПРАКТИЧЕСКОЕ ЗАНЯТИЕ №1



Тема: Определение величин предельных отклонений размеров по чертежу детали



Задание :

Определите (используя таблицу и расчеты)  предельные  отклонения и размеры , величины допусков размеров детали, указанных на чертеже.




d20h9=20-Номинальный размер ;0-верхнее предельное отклонение; -0,052-нижнее предельноеотклонение(табл.).

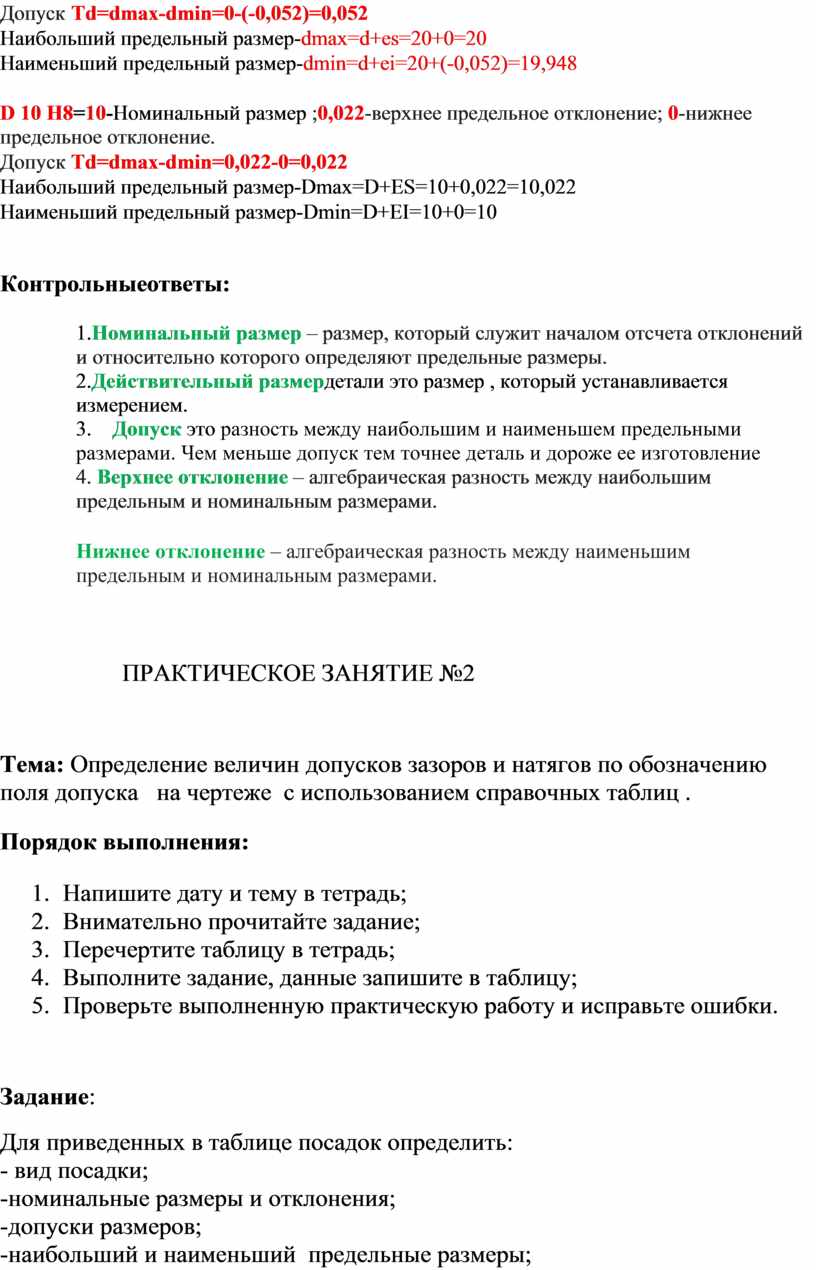

Допуск Тd=dmax-dmin=0-(-0,052)=0,052

Наибольший предельный размер-dmax=d+es=20+0=20

Наименьший предельный размер-dmin=d+ei=20+(-0,052)=19,948



D 10 Н8=10-Номинальный размер ;0,022-верхнее предельное отклонение; 0-нижнее предельное отклонение.

Допуск Тd=dmax-dmin=0,022-0=0,022

Наибольший предельный размер-Dmax=D+ES=10+0,022=10,022

Наименьший предельный размер-Dmin=D+EI=10+0=10



Контрольныеответы:

1.Номинальный размер – размер, который служит началом отсчета отклонений и относительно которого определяют предельные размеры.

2.Действительный размердетали это размер , который устанавливается измерением.

3.    Допуск это разность между наибольшим и наименьшем предельными размерами. Чем меньше допуск тем точнее деталь и дороже ее изготовление

4. Верхнее отклонение – алгебраическая разность между наибольшим предельным и номинальным размерами.

Нижнее отклонение – алгебраическая разность между наименьшим предельным и номинальным размерами.



                    ПРАКТИЧЕСКОЕ ЗАНЯТИЕ №2



Тема: Определение величин допусков зазоров и натягов по обозначению  поля допуска   на чертеже  с использованием справочных таблиц .

Порядок выполнения:

1.     Напишите дату и тему в тетрадь;

2.     Внимательно прочитайте задание;

3.     Перечертите таблицу в тетрадь;

4.     Выполните задание, данные запишите в таблицу;

5.     Проверьте выполненную практическую работу и исправьте ошибки.



Задание:

Для приведенных в таблице посадок определить:

- вид посадки;

-номинальные размеры и отклонения;

-допуски размеров;

-наибольший и наименьший  предельные размеры;

-наибольший и наименьший зазоры или натяги.

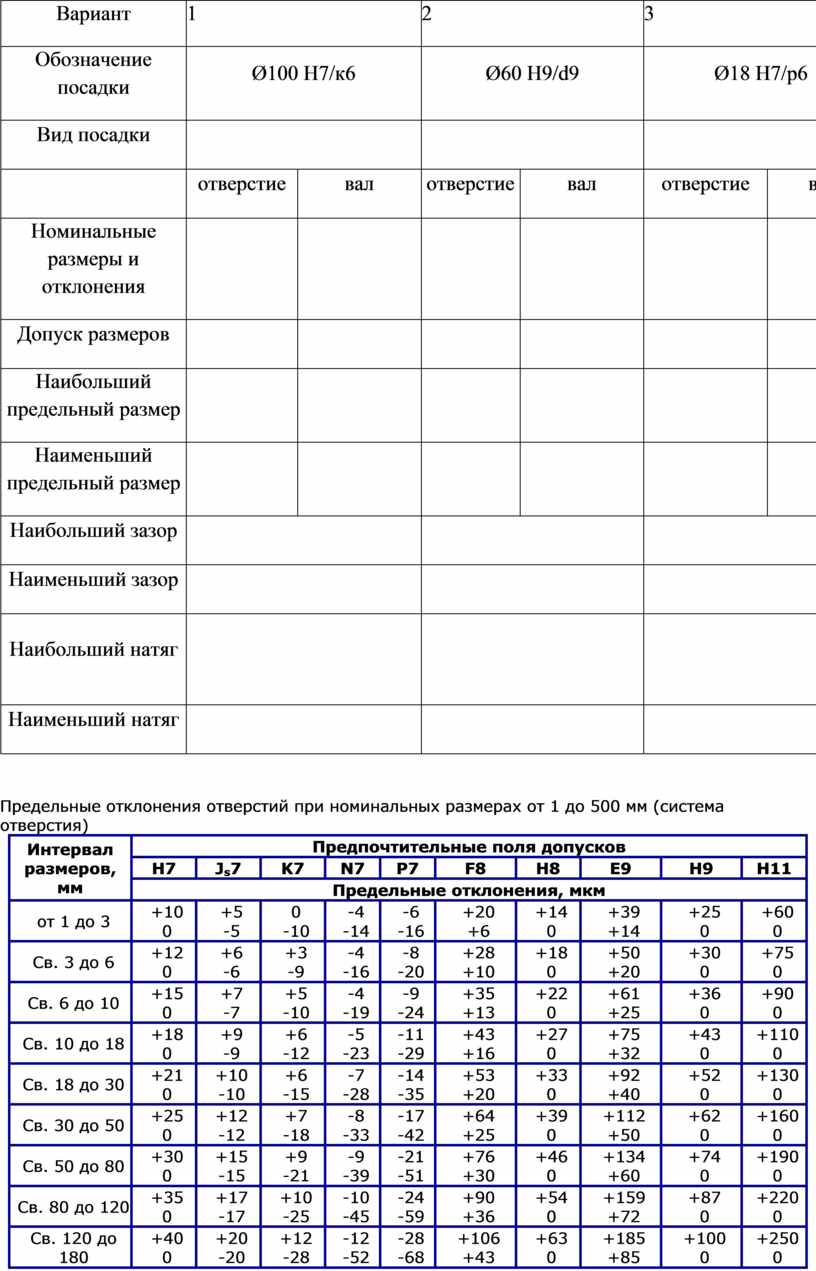

Вариант

1

2

3

Обозначение посадки

Ø100 H7/к6

Ø60 H9/d9

Ø18 H7/р6

Вид посадки









отверстие

вал

отверстие

вал

отверстие

вал

Номинальные размеры и отклонения

























Допуск размеров













Наибольший предельный размер













Наименьший предельный размер













Наибольший зазор







Наименьший зазор







Наибольший натяг









Наименьший натяг









Предельные отклонения отверстий при номинальных размерах от 1 до 500 мм (система отверстия)

Интервал размеров, мм

Предпочтительные поля допусков

H7

Js7

K7

N7

P7

F8

H8

E9

H9

H11

Предельные отклонения, мкм

от 1 до 3

+10
0

+5
-5

0
-10

-4
-14

-6
-16

+20
+6

+14
0

+39
+14

+25
0

+60
0

Св. 3 до 6

+12
0

+6
-6

+3
-9

-4
-16

-8
-20

+28
+10

+18
0

+50
+20

+30
0

+75
0

Св. 6 до 10

+15
0

+7
-7

+5
-10

-4
-19

-9
-24

+35
+13

+22
0

+61
+25

+36
0

+90
0

Св. 10 до 18

+18
0

+9
-9

+6
-12

-5
-23

-11
-29

+43
+16

+27
0

+75
+32

+43
0

+110
0

Св. 18 до 30

+21
0

+10
-10

+6
-15

-7
-28

-14
-35

+53
+20

+33
0

+92
+40

+52
0

+130
0

Св. 30 до 50

+25
0

+12
-12

+7
-18

-8
-33

-17
-42

+64
+25

+39
0

+112
+50

+62
0

+160
0

Св. 50 до 80

+30
0

+15
-15

+9
-21

-9
-39

-21
-51

+76
+30

+46
0

+134
+60

+74
0

+190
0

Св. 80 до 120

+35
0

+17
-17

+10
-25

-10
-45

-24
-59

+90
+36

+54
0

+159
+72

+87
0

+220
0

Св. 120 до 180

+40
0

+20
-20

+12
-28

-12
-52

-28
-68

+106
+43

+63
0

+185
+85

+100
0

+250
0

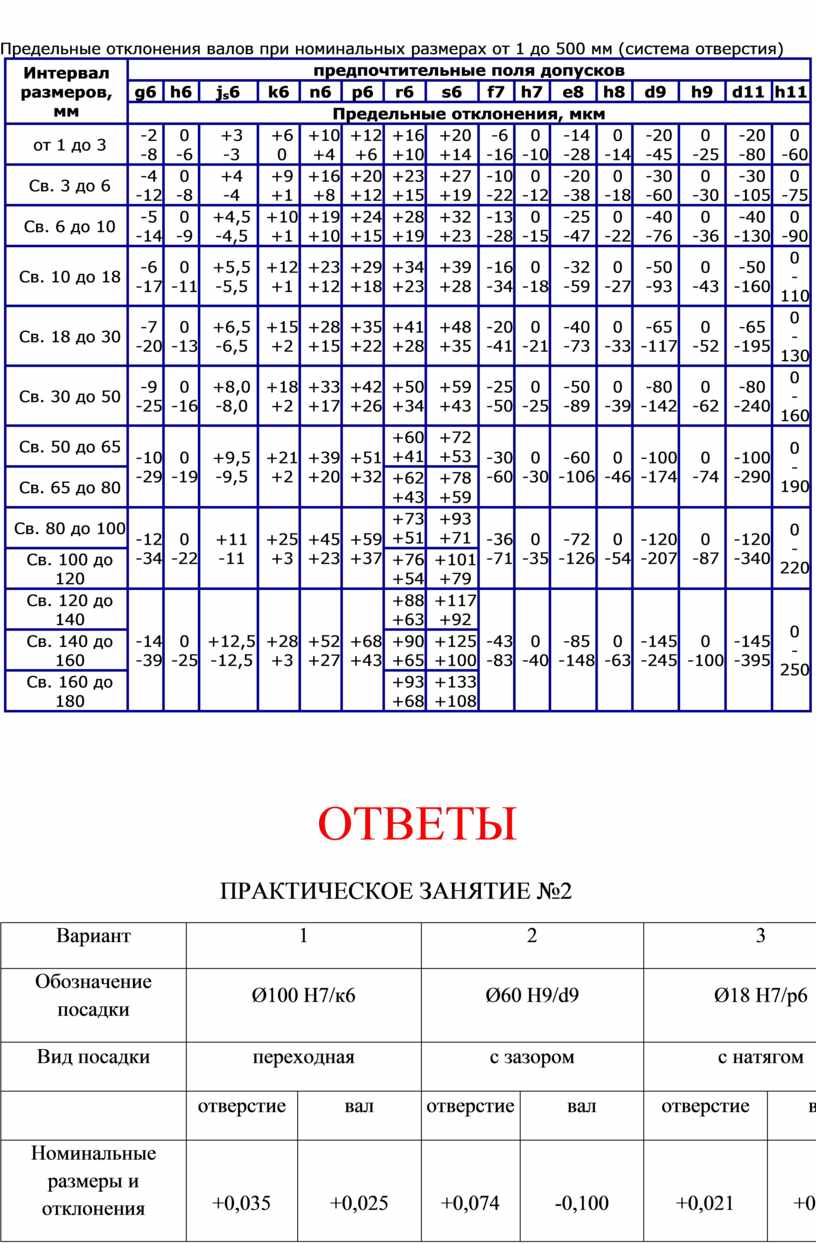

Предельные отклонения валов при номинальных размерах от 1 до 500 мм (система отверстия)

Интервал размеров, мм

предпочтительные поля допусков

g6

h6

js6

k6

n6

p6

r6

s6

f7

h7

e8

h8

d9

h9

d11

h11

Предельные отклонения, мкм

от 1 до 3

-2
-8

0
-6

+3
-3

+6
0

+10
+4

+12
+6

+16
+10

+20
+14

-6
-16

0
-10

-14
-28

0
-14

-20
-45

0
-25

-20
-80

0
-60

Св. 3 до 6

-4
-12

0
-8

+4
-4

+9
+1

+16
+8

+20
+12

+23
+15

+27
+19

-10
-22

0
-12

-20
-38

0
-18

-30
-60

0
-30

-30
-105

0
-75

Св. 6 до 10

-5
-14

0
-9

+4,5
-4,5

+10
+1

+19
+10

+24
+15

+28
+19

+32
+23

-13
-28

0
-15

-25
-47

0
-22

-40
-76

0
-36

-40
-130

0
-90

Св. 10 до 18

-6
-17

0
-11

+5,5
-5,5

+12
+1

+23
+12

+29
+18

+34
+23

+39
+28

-16
-34

0
-18

-32
-59

0
-27

-50
-93

0
-43

-50
-160

0
-110

Св. 18 до 30

-7
-20

0
-13

+6,5
-6,5

+15
+2

+28
+15

+35
+22

+41
+28

+48
+35

-20
-41

0
-21

-40
-73

0
-33

-65
-117

0
-52

-65
-195

0
-130

Св. 30 до 50

-9
-25

0
-16

+8,0
-8,0

+18
+2

+33
+17

+42
+26

+50
+34

+59
+43

-25
-50

0
-25

-50
-89

0
-39

-80
-142

0
-62

-80
-240

0
-160

Св. 50 до 65

-10
-29

0
-19

+9,5
-9,5

+21
+2

+39
+20

+51
+32

+60
+41

+72
+53

-30
-60

0
-30

-60
-106

0
-46

-100
-174

0
-74

-100
-290

0
-190

Св. 65 до 80

+62
+43

+78
+59

Св. 80 до 100

-12
-34

0
-22

+11
-11

+25
+3

+45
+23

+59
+37

+73
+51

+93
+71

-36
-71

0
-35

-72
-126

0
-54

-120
-207

0
-87

-120
-340

0
-220

Св. 100 до 120

+76
+54

+101
+79

Св. 120 до 140

-14
-39

0
-25

+12,5
-12,5

+28
+3

+52
+27

+68
+43

+88
+63

+117
+92

-43
-83

0
-40

-85
-148

0
-63

-145
-245

0
-100

-145
-395

0
-250

Св. 140 до 160

+90
+65

+125
+100

Св. 160 до 180

+93
+68

+133
+108



                          ОТВЕТЫ

                                    ПРАКТИЧЕСКОЕ ЗАНЯТИЕ №2

Вариант

1

2

3

Обозначение посадки

Ø100 H7/к6

Ø60 H9/d9

Ø18 H7/р6

Вид посадки

переходная

с зазором

с натягом



отверстие

вал

отверстие

вал

отверстие

вал

Номинальные размеры и отклонения



+0,035

100

0



+0,025

100

+0,003



+0,074

60

0



-0,100

60

-0,174



+0,021

18

0



+0,035

18

+0,022

Допуск

0,035

0,022

0,074



0,074

0,021



0,013

Наибольший предельный размер

100,035

100,025

60,074

59,900



18,021



18,035

Наименьший предельный размер

100,0

100,003

60,0

59,826

18,0

18,022

Наибольший зазор

0,032

0,148

-

Наименьший зазор

0,010

0

-

Наибольший натяг

0,025

-



0,035

Наименьший натяг

0,003

-

0.001

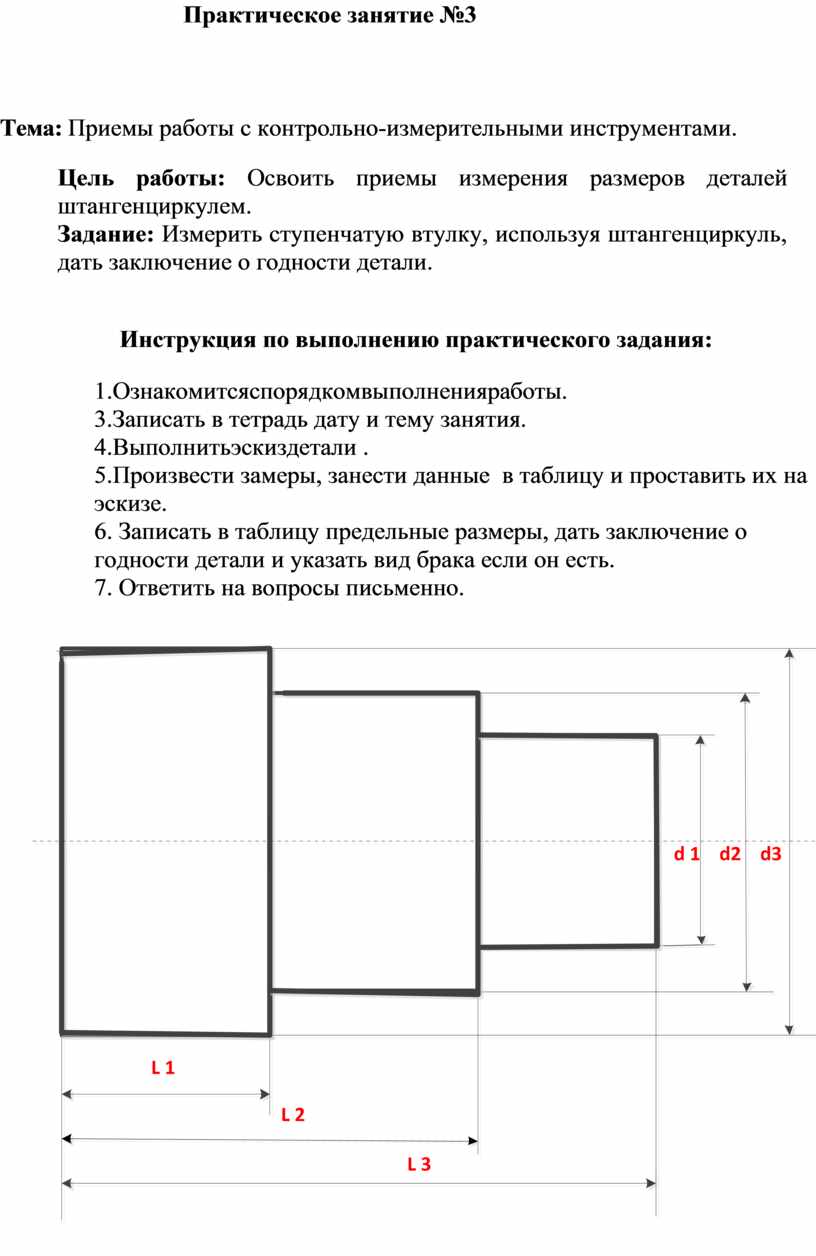

                              Практическое занятие №3



Тема: Приемы работы с контрольно-измерительными инструментами.

Цель работы: Освоить приемы измерения размеров деталей штангенциркулем.

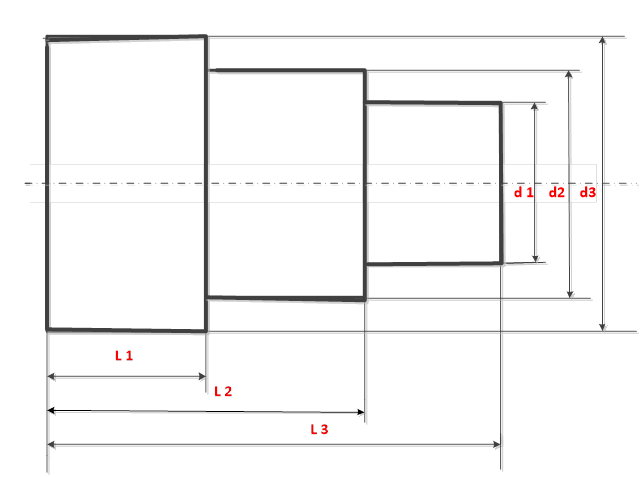

Задание: Измерить ступенчатую втулку, используя штангенциркуль, дать заключение о годности детали.



Инструкция по выполнению практического задания:

1.Ознакомитсяспорядкомвыполненияработы.

3.Записать в тетрадь дату и тему занятия.

4.Выполнитьэскиздетали .

5.Произвести замеры, занести данные  в таблицу и проставить их на эскизе.

6. Записать в таблицу предельные размеры, дать заключение о годности детали и указать вид брака если он есть.

7. Ответить на вопросы письменно.

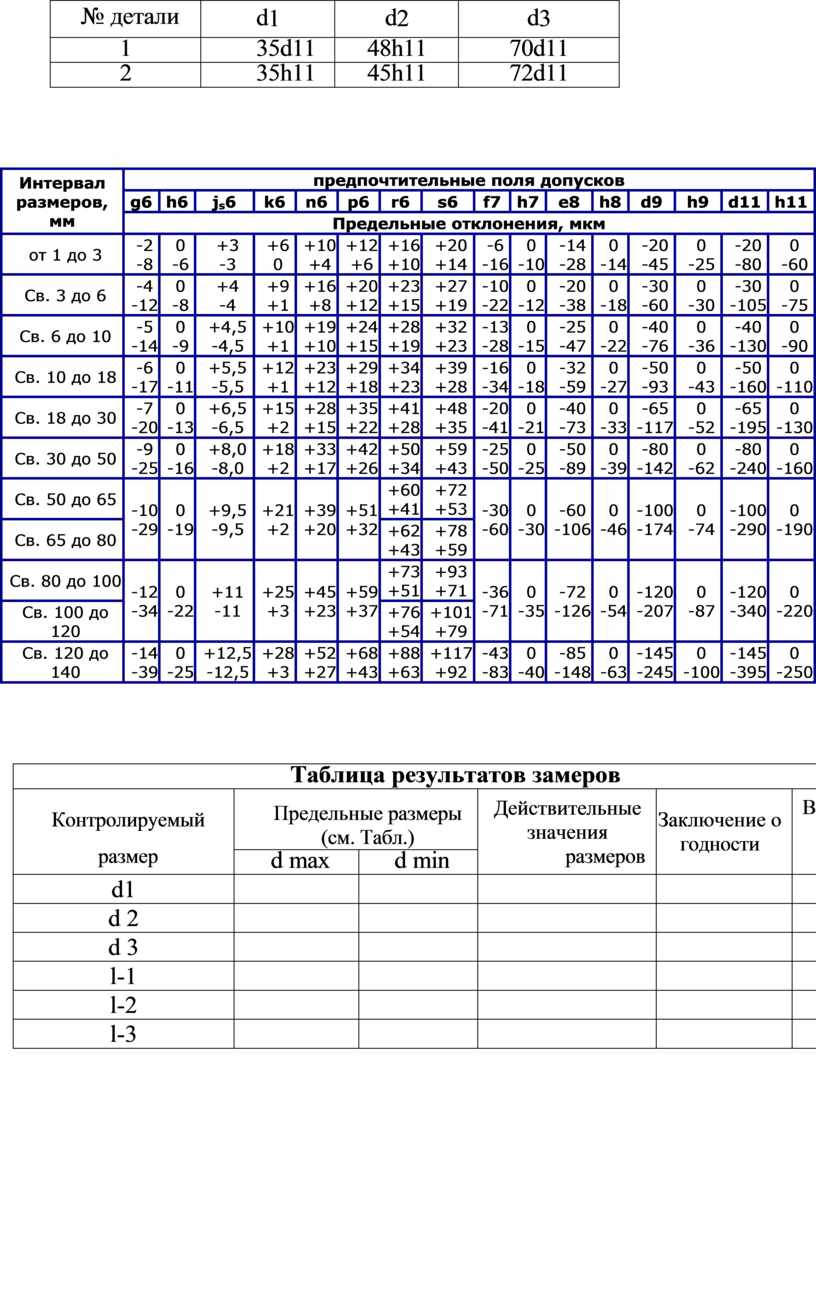

детали

d1

d2

d3

1

35d11

48h11

70d11

2

35h11

45h11

72d11





Интервал размеров, мм

предпочтительные поля допусков

g6

h6

js6

k6

n6

p6

r6

s6

f7

h7

e8

h8

d9

h9

d11

h11

Предельные отклонения, мкм

от 1 до 3

-2
-8

0
-6

+3
-3

+6
0

+10
+4

+12
+6

+16
+10

+20
+14

-6
-16

0
-10

-14
-28

0
-14

-20
-45

0
-25

-20
-80

0
-60

Св. 3 до 6

-4
-12

0
-8

+4
-4

+9
+1

+16
+8

+20
+12

+23
+15

+27
+19

-10
-22

0
-12

-20
-38

0
-18

-30
-60

0
-30

-30
-105

0
-75

Св. 6 до 10

-5
-14

0
-9

+4,5
-4,5

+10
+1

+19
+10

+24
+15

+28
+19

+32
+23

-13
-28

0
-15

-25
-47

0
-22

-40
-76

0
-36

-40
-130

0
-90

Св. 10 до 18

-6
-17

0
-11

+5,5
-5,5

+12
+1

+23
+12

+29
+18

+34
+23

+39
+28

-16
-34

0
-18

-32
-59

0
-27

-50
-93

0
-43

-50
-160

0
-110

Св. 18 до 30

-7
-20

0
-13

+6,5
-6,5

+15
+2

+28
+15

+35
+22

+41
+28

+48
+35

-20
-41

0
-21

-40
-73

0
-33

-65
-117

0
-52

-65
-195

0
-130

Св. 30 до 50

-9
-25

0
-16

+8,0
-8,0

+18
+2

+33
+17

+42
+26

+50
+34

+59
+43

-25
-50

0
-25

-50
-89

0
-39

-80
-142

0
-62

-80
-240

0
-160

Св. 50 до 65

-10
-29

0
-19

+9,5
-9,5

+21
+2

+39
+20

+51
+32

+60
+41

+72
+53

-30
-60

0
-30

-60
-106

0
-46

-100
-174

0
-74

-100
-290

0
-190

Св. 65 до 80

+62
+43

+78
+59

Св. 80 до 100

-12
-34

0
-22

+11
-11

+25
+3

+45
+23

+59
+37

+73
+51

+93
+71

-36
-71

0
-35

-72
-126

0
-54

-120
-207

0
-87

-120
-340

0
-220

Св. 100 до 120

+76
+54

+101
+79

Св. 120 до 140

-14
-39

0
-25

+12,5
-12,5

+28
+3

+52
+27

+68
+43

+88
+63

+117
+92

-43
-83

0
-40

-85
-148

0
-63

-145
-245

0
-100

-145
-395

0
-250





Таблица результатов замеров

Контролируемый

размер

Предельные размеры (cм. Табл.)

Действительные

значения размеров

Заключение о годности

Вид брака



d max

d min

d1











d 2











d 3











l-1











l-2











l-3

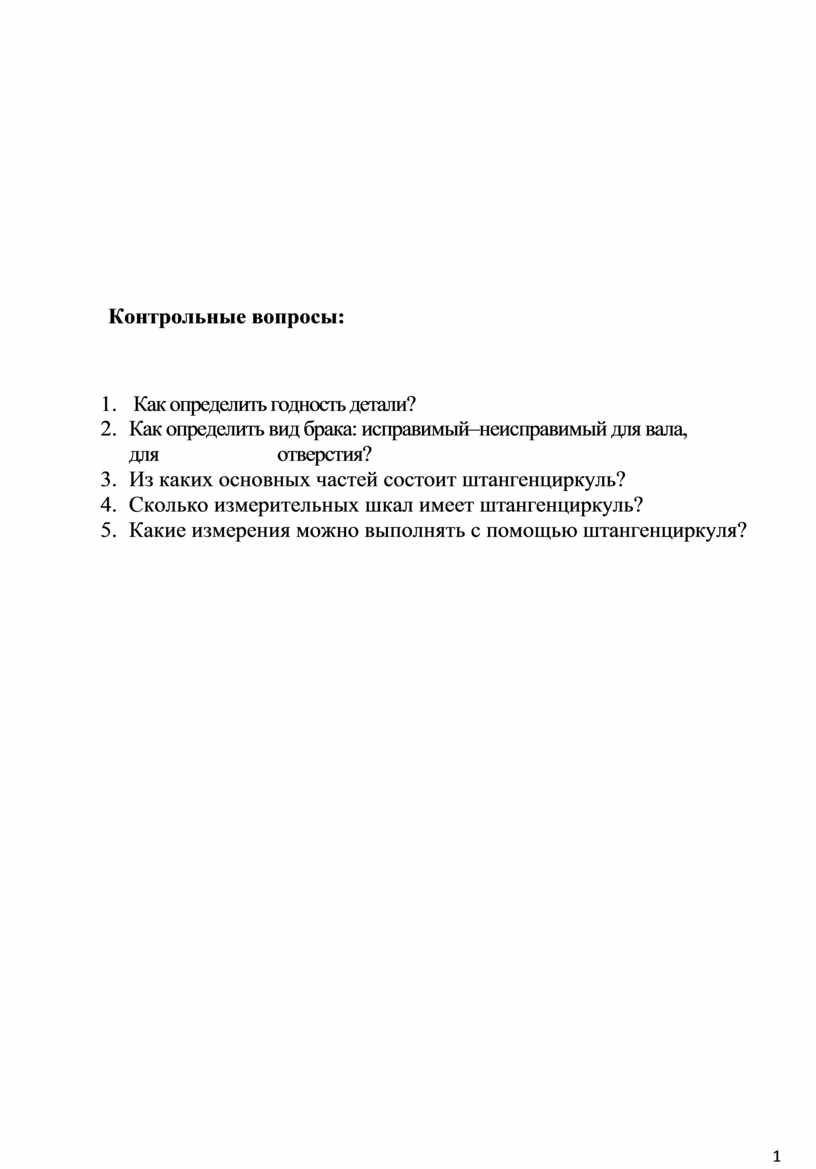

Контрольные вопросы:



1.      Как определить годность детали?

2.     Как определить вид брака: исправимый–неисправимый для вала, для                          отверстия?

3.     Из каких основных частей состоит штангенциркуль?

4.     Сколько измерительных шкал имеет штангенциркуль?

5.     Какие измерения можно выполнять с помощью штангенциркуля?








                  ОТВЕТЫ:

                                     Практическое занятие №3



Таблица результатов замеров

Контролируемый

размер

Предельные

значения (cм. Табл.)

Действительные

значения

размеров

Заключение

о годности

Вид брака





dmax

dmin



Деталь №1

d1

34,92

34,76

34,5

Не годно

Не исправимый

d 2

48,0

47,84

48,0

Годно

-

d 3

69,9

69,71

69,1

Не годно

Не исправимый

l-1

-

-

40,2

-

-

l-2

-

-

80,2

-

-

l-3

-

-

119,

-

-

Деталь №2

d1

35,0

34,84

35,2

Не годно

Исправимый

d 2

45,0

44,84

44,9

Годно

-

d 3

71,9

71,71

73,0

Не годно

Исправимый

l-1

-

-

40,0

-

-

l-2

-

-

81,0

-

-

l-3

-

-

120,4

-

-



Ответы на контрольные вопросы:

1,2

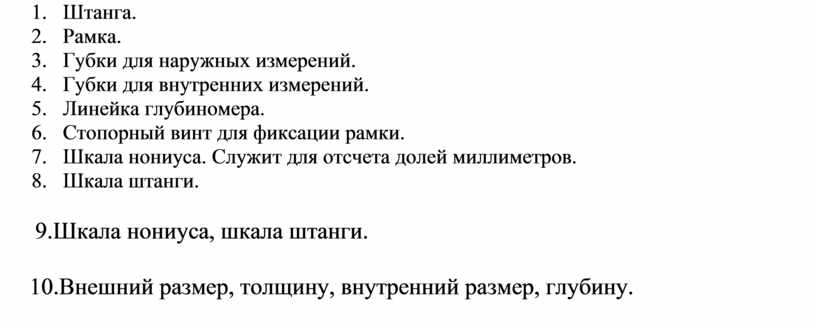

3 Основные элементы штангенциркуля:

  1. Штанга.
  2. Рамка.
  3. Губки для наружных измерений.
  4. Губки для внутренних измерений.
  5. Линейка глубиномера.
  6. Стопорный винт для фиксации рамки.
  7. Шкала нониуса. Служит для отсчета долей миллиметров.
  8. Шкала штанги.

      9.Шкала нониуса, шкала штанги.

     10.Внешний размер, толщину, внутренний размер, глубину.
