Практика. Кривые. Рисуем сердце. Части 1 и 2

Практика. Кривые. Рисуем сердце. Части 1 и 2.

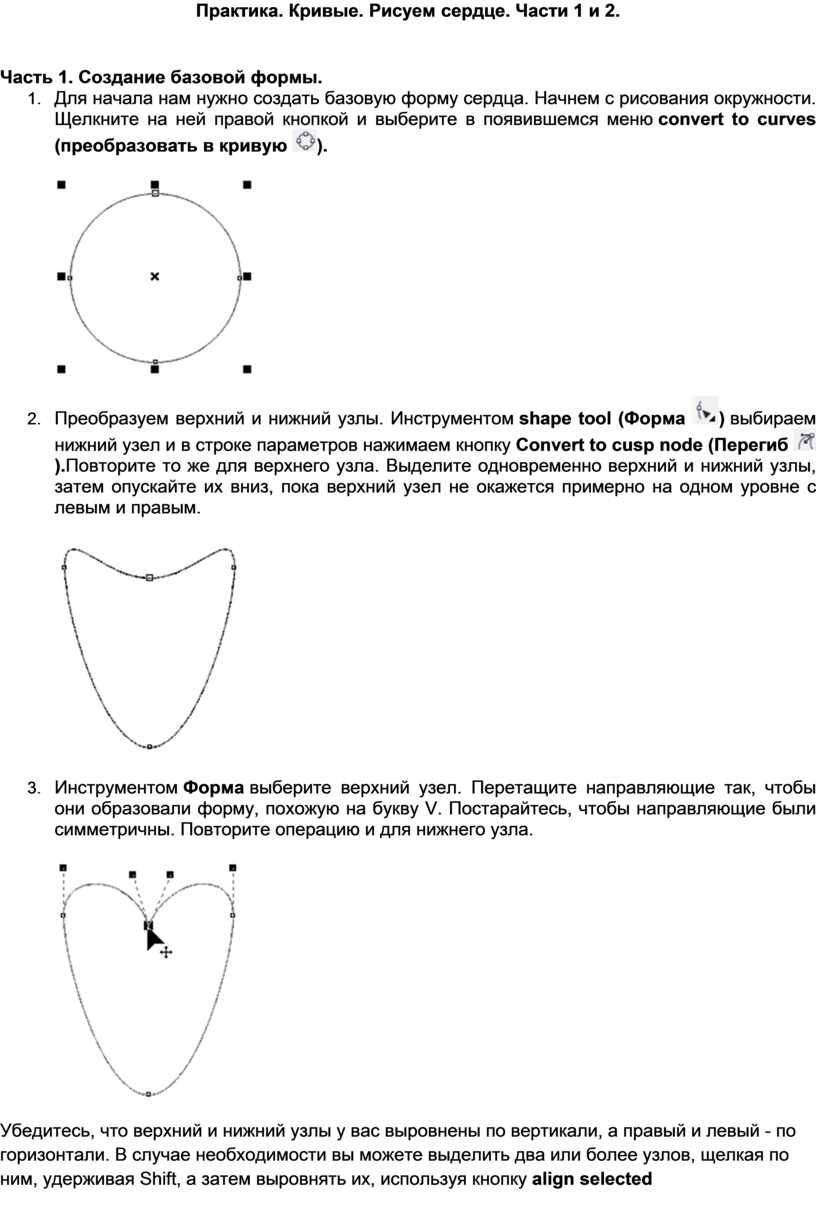

Часть 1. Создание базовой формы.

1. Для начала нам нужно создать базовую форму сердца. Начнем с рисования окружности. Щелкните на ней правой кнопкой и выберите в появившемся меню convert to curves (преобразовать в кривую ).

2. Преобразуем верхний и нижний узлы. Инструментом shape tool (Форма ) выбираем нижний узел и в строке параметров нажимаем кнопку Convert to cusp node (Перегиб ).Повторите то же для верхнего узла. Выделите одновременно верхний и нижний узлы, затем опускайте их вниз, пока верхний узел не окажется примерно на одном уровне с левым и правым.

3. Инструментом Форма выберите верхний узел. Перетащите направляющие так, чтобы они образовали форму, похожую на букву V. Постарайтесь, чтобы направляющие были симметричны. Повторите операцию и для нижнего узла.

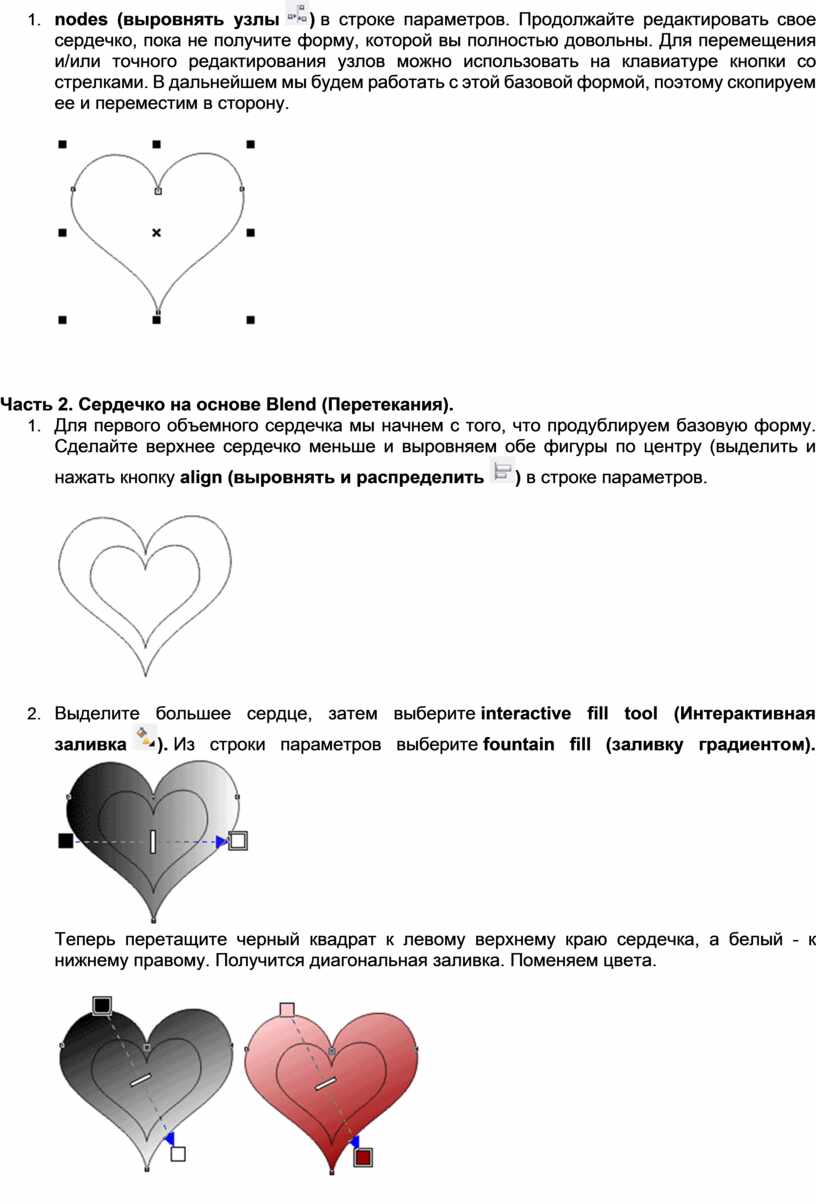

4. Убедитесь, что верхний и нижний узлы у вас выровнены по вертикали, а правый и левый - по горизонтали. В случае необходимости вы можете выделить два или более узлов, щелкая по ним, удерживая Shift, а затем выровнять их, используя кнопку align selected nodes (выровнять узлы ) в строке параметров. Продолжайте редактировать свое сердечко, пока не получите форму, которой вы полностью довольны. Для перемещения и/или точного редактирования узлов можно использовать на клавиатуре кнопки со стрелками. В дальнейшем мы будем работать с этой базовой формой, поэтому скопируем ее и переместим в сторону.

Часть 2. Сердечко на основе Blend (Перетекания).

1. Для первого объемного сердечка мы начнем с того, что продублируем базовую форму. Сделайте верхнее сердечко меньше и выровняем обе фигуры по центру (выделить и нажать кнопку align (выровнять и распределить ) в строке параметров.

2. Выделите большее сердце, затем выберите interactive fill tool (Интерактивная заливка ). Из строки параметров выберите fountain fill (заливку градиентом).

   Теперь перетащите черный квадрат к левому верхнему краю сердечка, а белый - к нижнему правому. Получится диагональная заливка. Поменяем цвета.

3. Удалите обводку с большого сердечка. Залейте маленькое сердечко красным и также удалите у него обводку.

4. Теперь выберите инструмент interactive blend tool (перетекание ). В строке параметров укажите количество шагов при переходе около 20. Щелкните мышкой на маленьком сердечке, затем протяните появившуюся направляющую в сторону большого. Сердечко стало объемным.

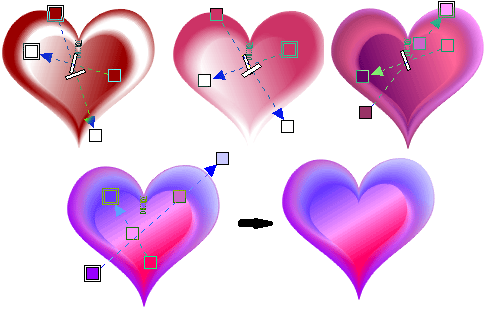

5. Можно создавать интересные эффекты, варьируя цвета и направление градиентной заливки. Так как инструменты смешивания (blend) и заливки (fill) являются интерактивными, можно свободно менять настройки этих инструментов прямо в процессе работы. Ниже преставлены примеры использования разных цветов заливки. Направляющие оставлены для того, чтобы показать цвета и направление градиента.

6. Еще несколько примеров выполнения работ.
