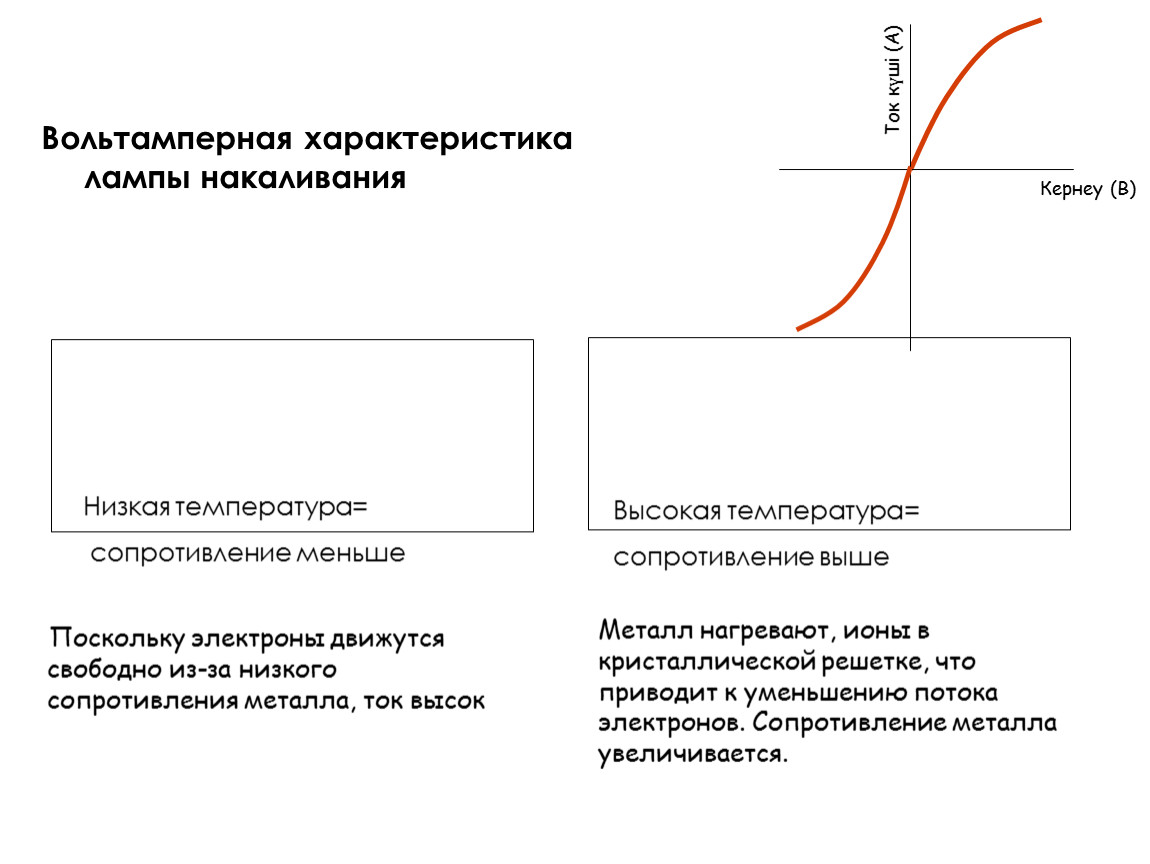

Поскольку электроны движутся свободно из-за низкого сопротивления металла, ток высок

Металл нагревают, ионы в кристаллической решетке, что приводит к уменьшению потока электронов. Сопротивление металла увеличивается.

Низкая температура=
сопротивление меньше

Высокая температура=
сопротивление выше

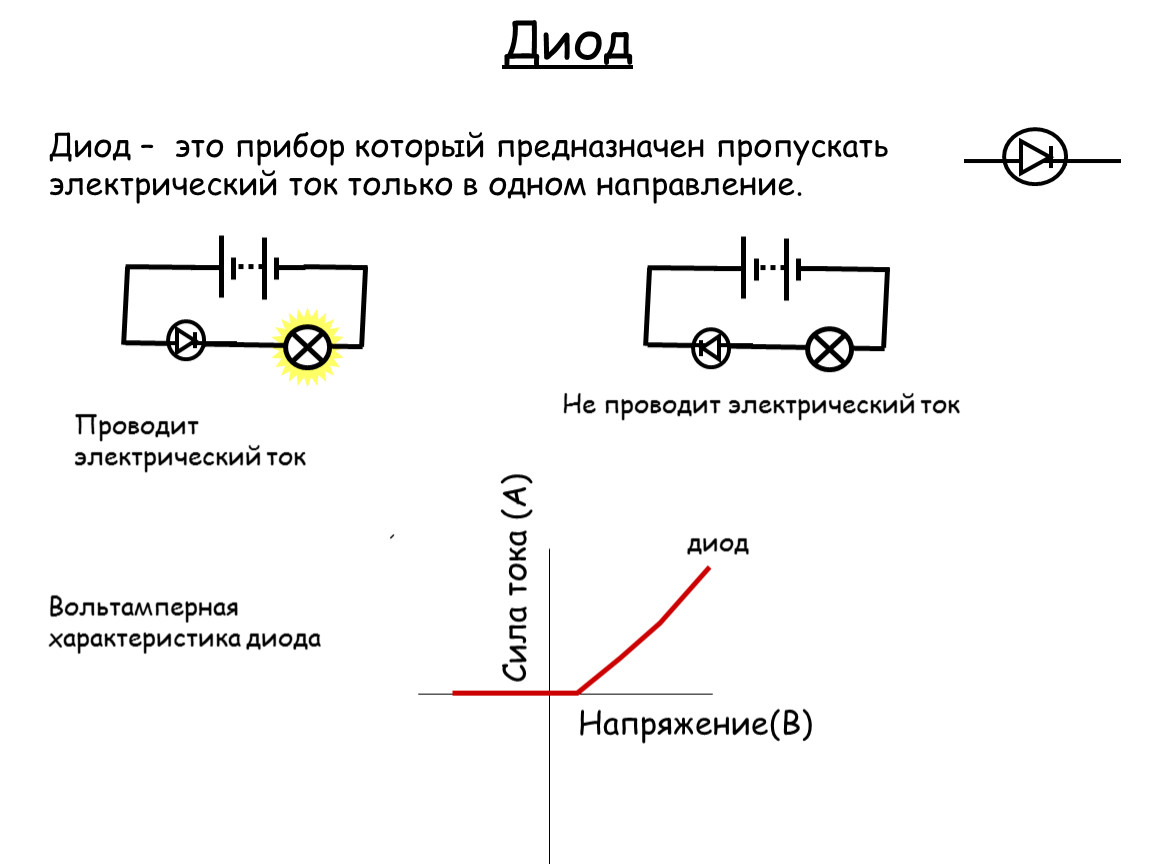

Диод – это прибор который предназначен пропускать электрический ток только в одном направление.

Диод

Напряжение(В)

Сила тока (A)

диод

Проводит электрический ток

Не проводит электрический ток

Вольтамперная характеристика диода

A

B

C

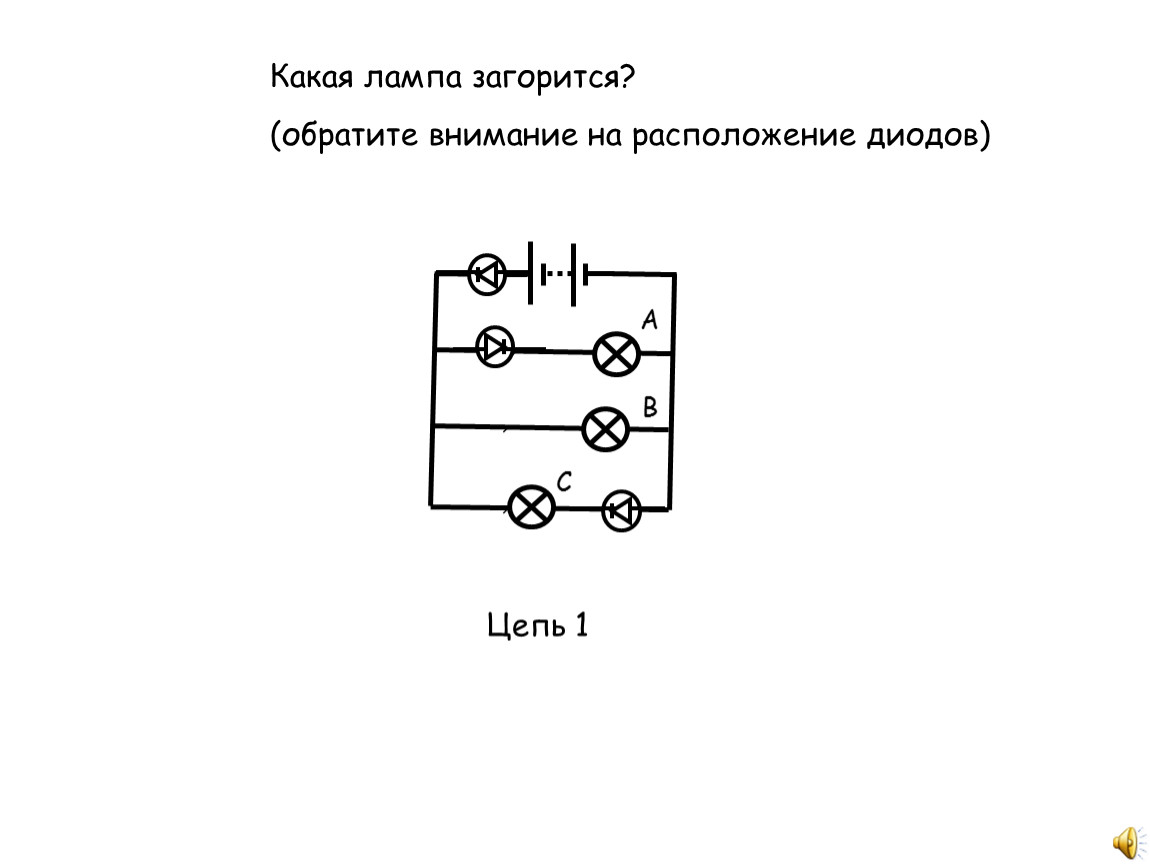

Цепь 1

Какая лампа загорится?
(обратите внимание на расположение диодов)

A

B

C

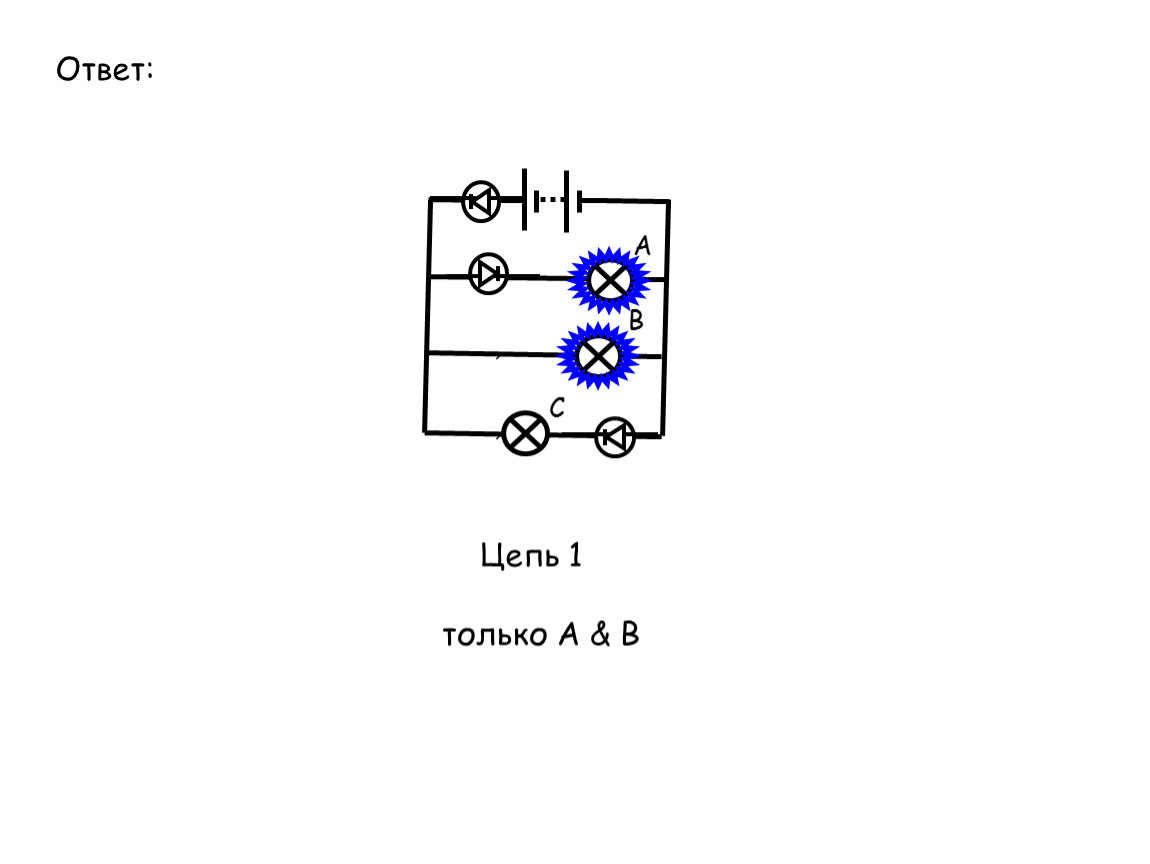

Ответ:

Цепь 1

только A & B

A

B

C

Какая лампа загорится?
(обратите внимание на расположение диодов)

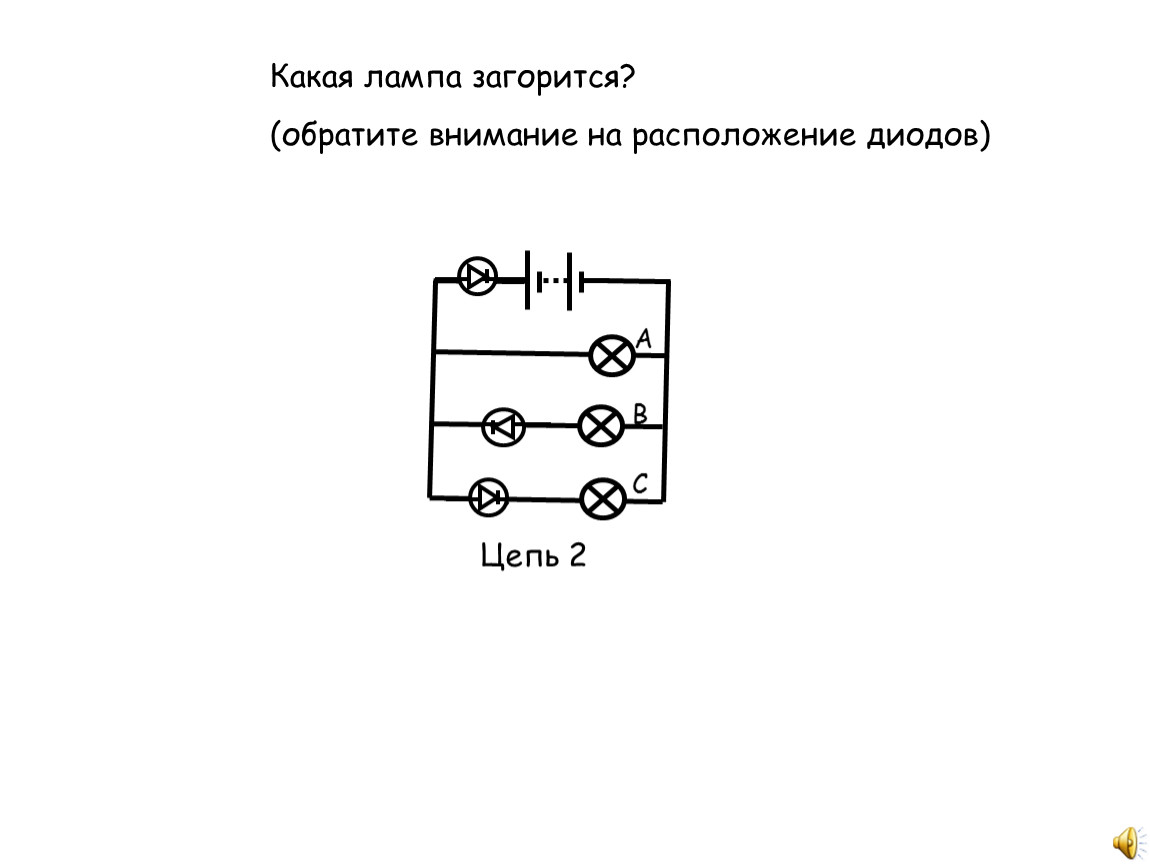

Цепь 2

A

B

C

Цепь 2

Никакой не загорится

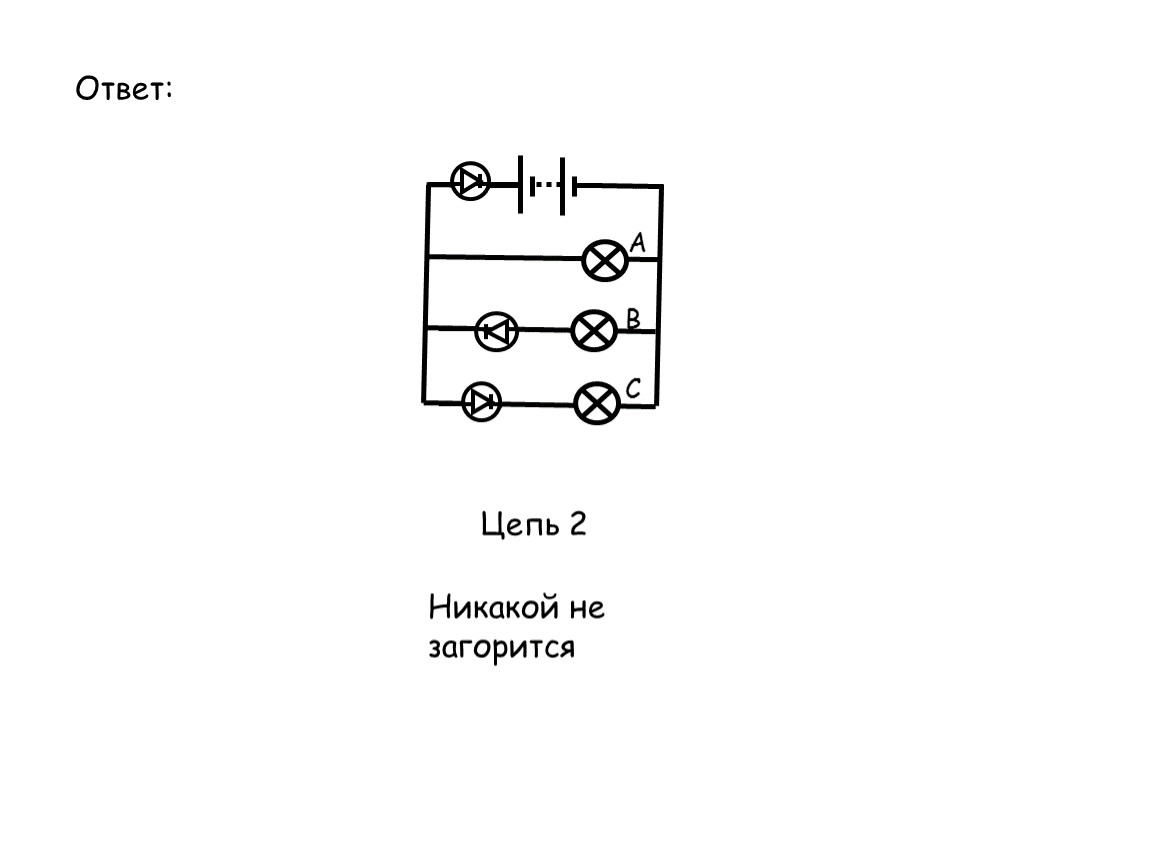

Ответ:

A

B

C

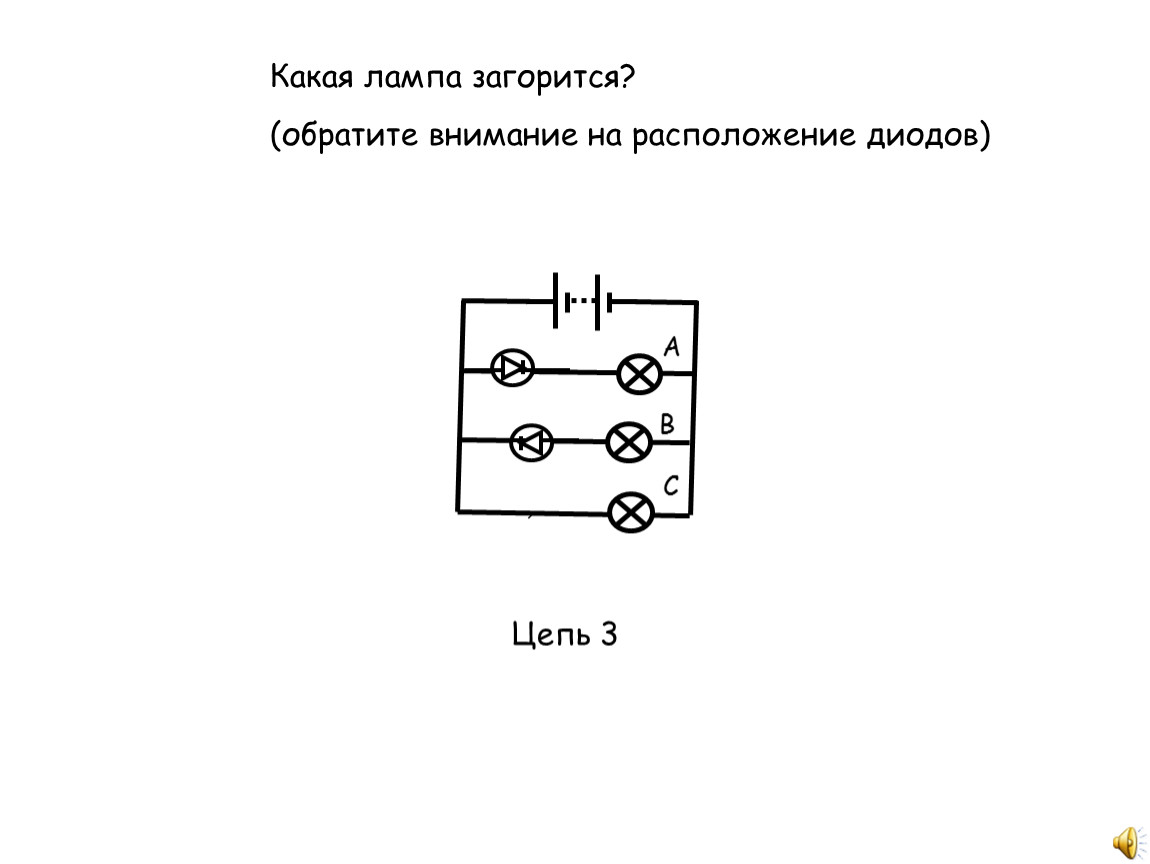

Цепь 3

Какая лампа загорится?
(обратите внимание на расположение диодов)

A

B

C

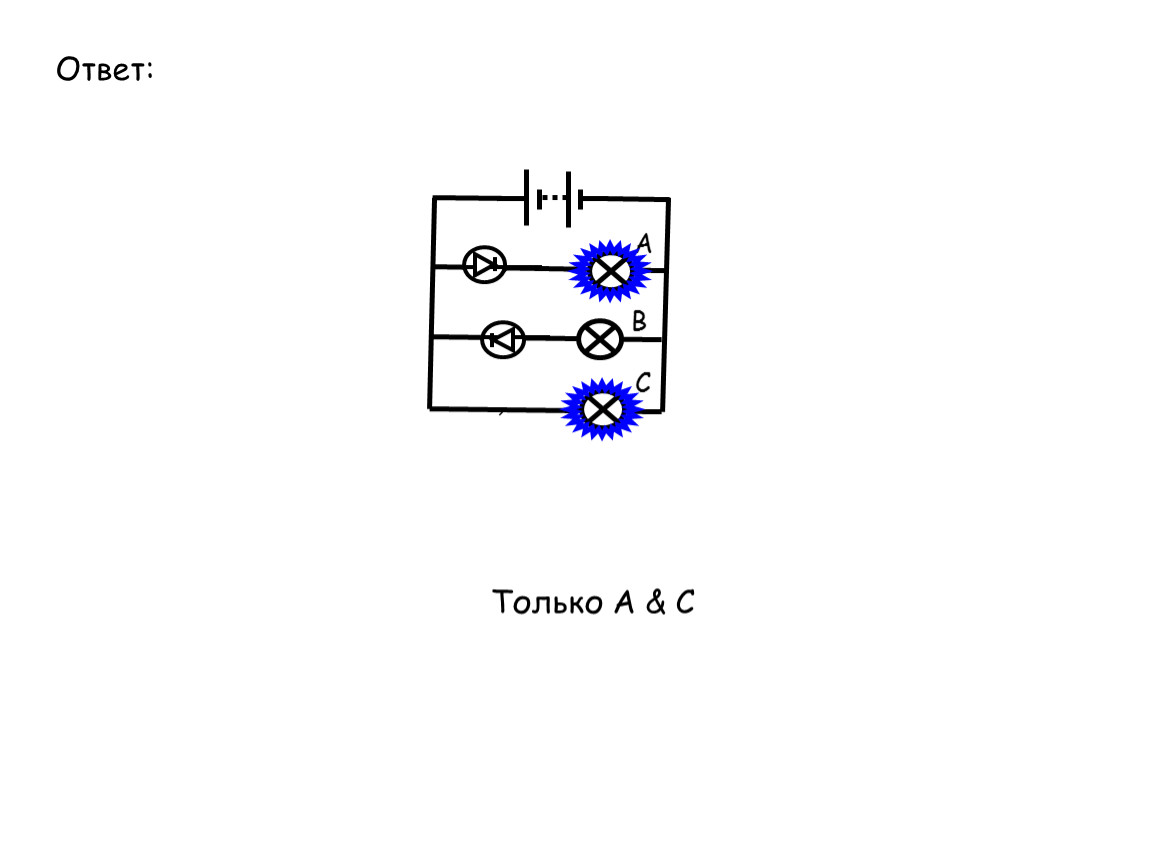

Только A & C

Ответ:

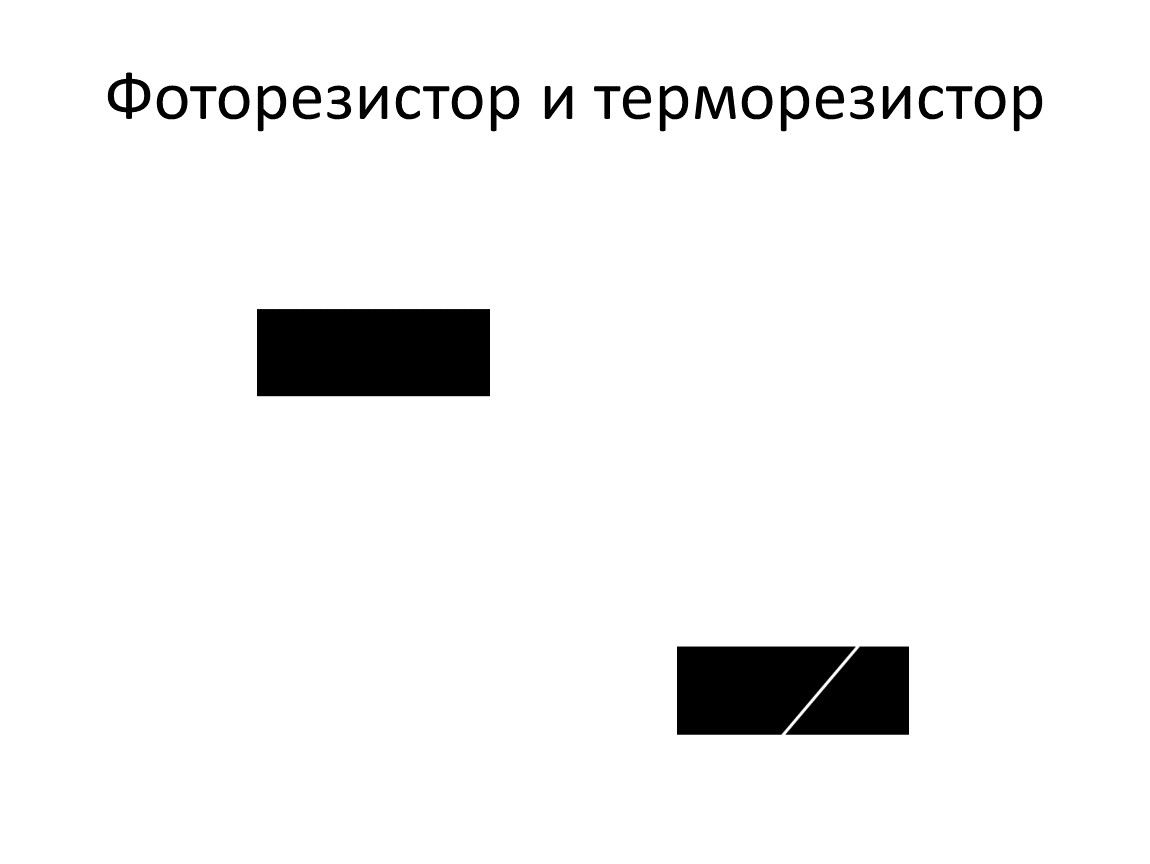

Фоторезистор и терморезистор

Инструкция:
Подключите фоторезистор к мультиметру с точностью до 20 кОм
Устоновите лампу на растояний 10 см от фоторезистора и измертьте сопротивление фоторезистора.
Изменяя растояние между фоторезистором и лампой измерьте сответсвующие значения сопротивления фоторезистора.
Когда именяете растояние между лампой и фоторезистором следуют сделать это так чтобы в начале интенсивность света была большой а потом постепенно уменшалось.
Построите график зависемости споротивления от интенсивности света для фоторезистора.

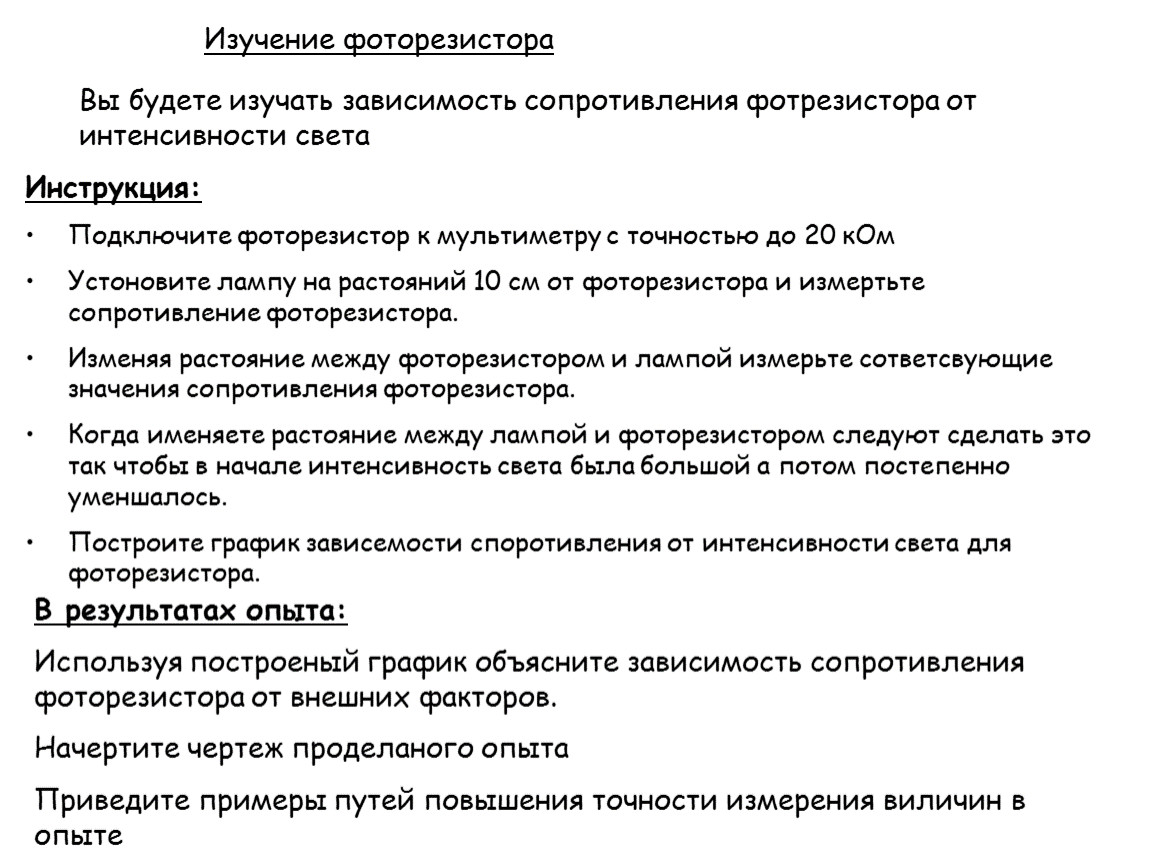

Изучение фоторезистора

В результатах опыта:
Используя построеный график объясните зависимость сопротивления фоторезистора от внешних факторов.
Начертите чертеж проделаного опыта
Приведите примеры путей повышения точности измерения виличин в опыте

Вы будете изучать зависимость сопротивления фотрезистора от интенсивности света

Инструкция:
Нагрейте 250 мл воды до температуры 80 ºC.
Подключите терморезистор к мультиметру с точностью измерения до 20кОм и опустите термистор в горячую воду.
Во время охлаждения воды регестрируйте и записывайте сопротивление термистора и термпературу воды
Построите график зависемости сопротивления термистора от температуры воды

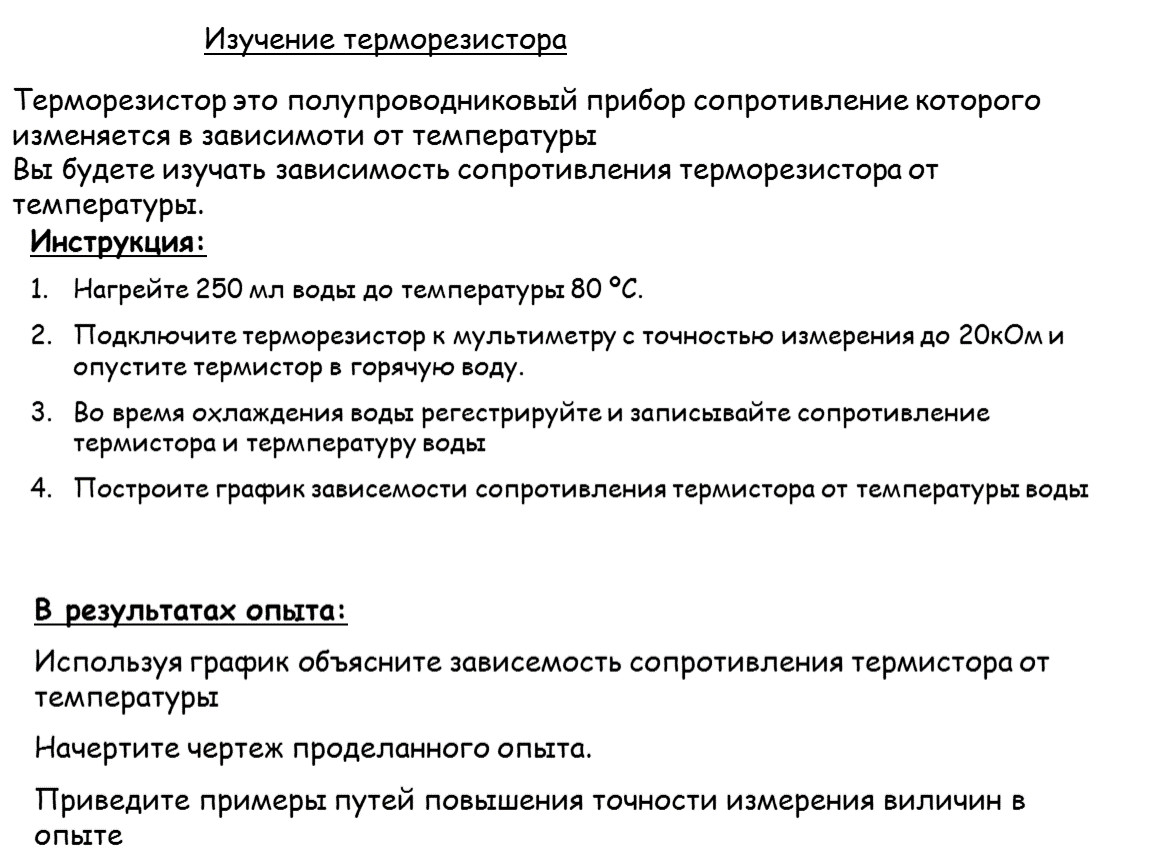

Изучение терморезистора

Терморезистор это полупроводниковый прибор сопротивление которого изменяется в зависимоти от температуры
Вы будете изучать зависимость сопротивления терморезистора от температуры.

В результатах опыта:
Используя график объясните зависемость сопротивления термистора от температуры
Начертите чертеж проделанного опыта.
Приведите примеры путей повышения точности измерения виличин в опыте

Сопротивление

Температура

Напряжение (В)

Сила тока (A)

жоғары температура

төмен температура

Терморезистор

Терморезистор: повышается сопротивление при уменьшений температуры

Интенсивность света

светло

темно

Фоторезистор

Фоторезистор: сопротивление уменьшается при повышения интенсивности света

Напряжение (В)

Сила тока (A)

Сопротивление

Фоторезистор прибор меняющий свое сопротивление в зависимости от интенсивности света.

Терморезистор прибор меняющий свое сопротивление в зависимости от температуры

Терморезистр и фоторезистор могут быть использованы как датчики.
Датчик – прибор регулирующий силу тока в цепи за счет изменения своего сопротивления.

A

В результате этот цепь может быть использован как индикатор света.

Эту цепь можно использовать в качестве термометра
