Презентация к уроку физики в 10 классе _Напряженность электрического поля_

ФИЗИКА
10 класс

Тема урока: Электрическое поле.
Напряженность электрического поля.

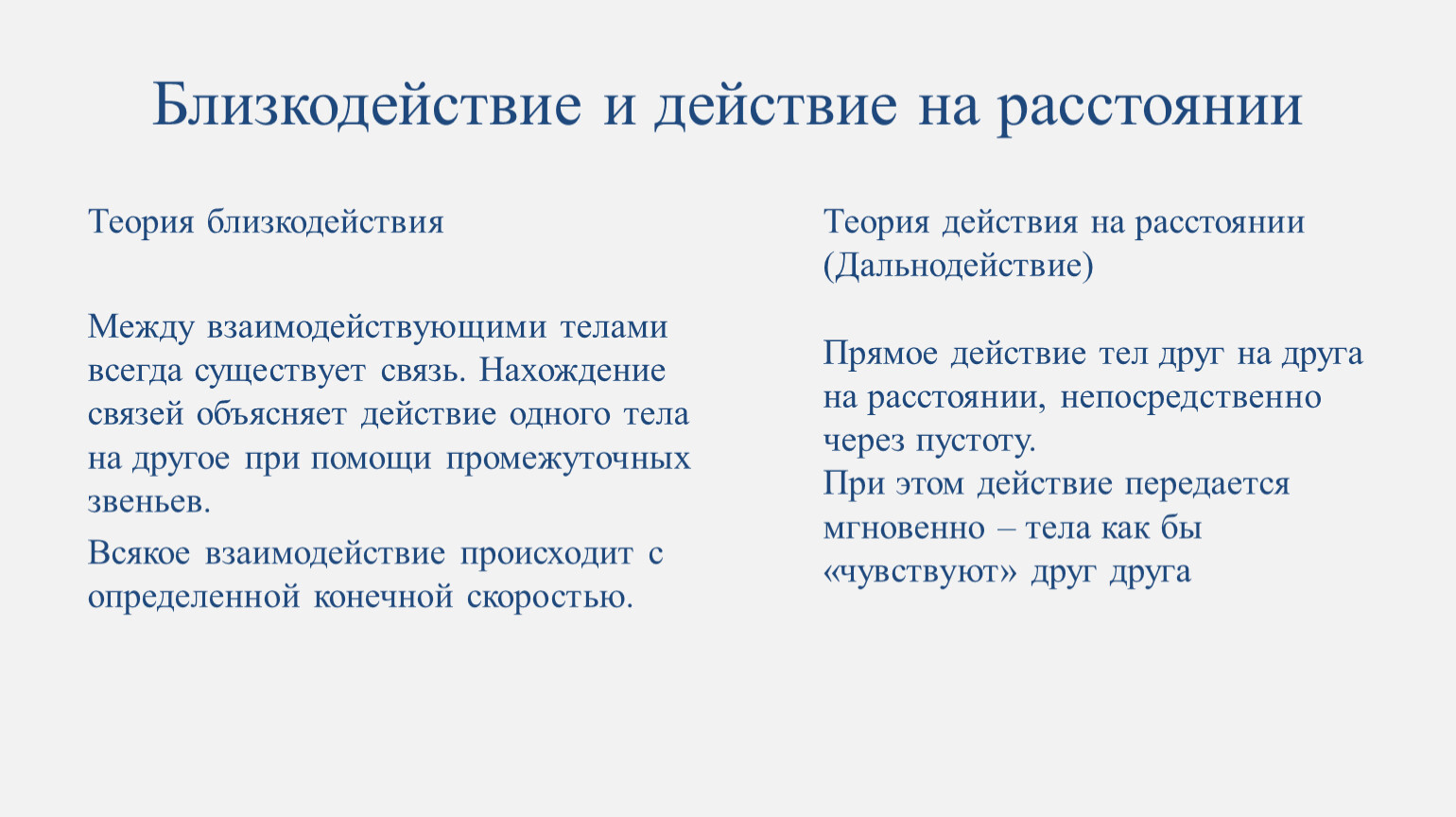

Близкодействие и действие на расстоянии

Теория близкодействия

Между взаимодействующими телами всегда существует связь. Нахождение связей объясняет действие одного тела на другое при помощи промежуточных звеньев.
Всякое взаимодействие происходит с определенной конечной скоростью.

Теория действия на расстоянии (Дальнодействие)

Прямое действие тел друг на друга на расстоянии, непосредственно через пустоту.
При этом действие передается мгновенно – тела как бы «чувствуют» друг друга

Электрическое поле

М. Фарадей
Идея: объекты связаны.
Впервые вводит понятие «поле».

Дж. Максвелл
Теория: Доказывает взаимодействие через поле, с конечной скоростью.

Близкодействие

с = 300 000 км/с - скорость света

t =

_

r

c

t – время передачи электромагнитных взаимодействий
r – расстояние между зарядами

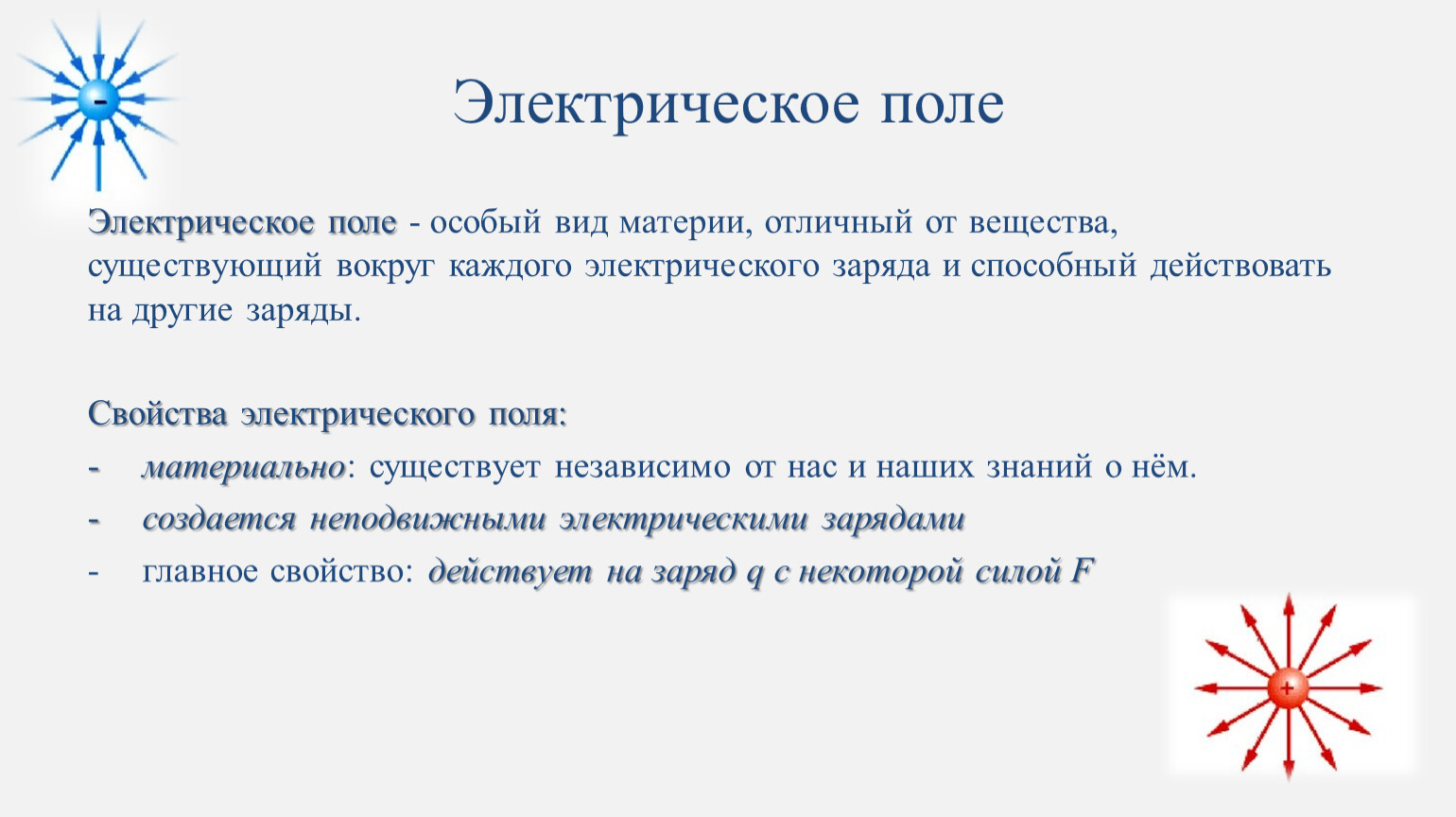

Электрическое поле

Электрическое поле - особый вид материи, отличный от вещества, существующий вокруг каждого электрического заряда и способный действовать на другие заряды.

Свойства электрического поля:
материально: существует независимо от нас и наших знаний о нём.
создается неподвижными электрическими зарядами
главное свойство: действует на заряд q с некоторой силой F

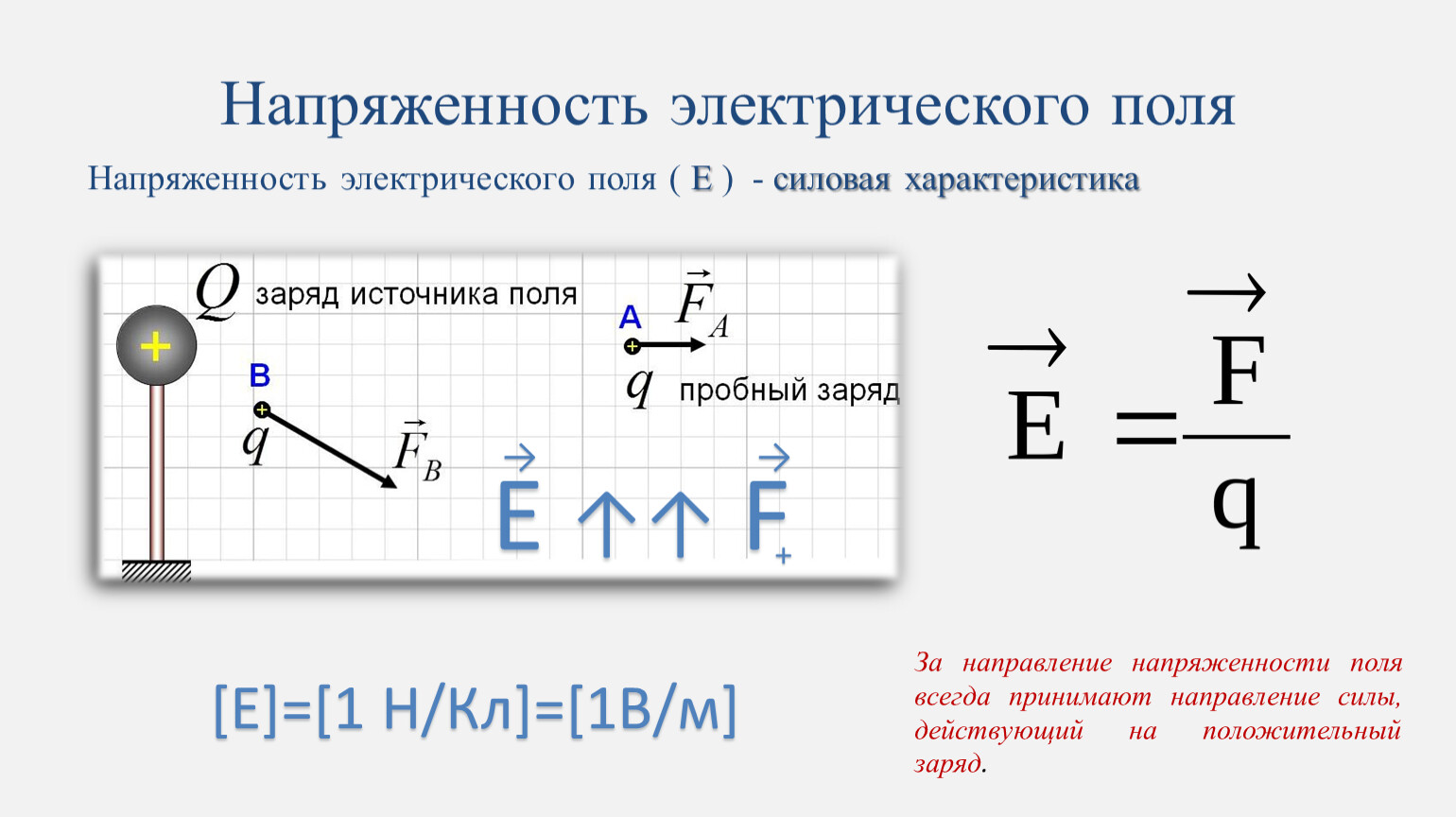

Напряженность электрического поля

Напряженность электрического поля ( Е ) - силовая характеристика

[E]=[1 Н/Кл]=[1В/м]

E ↑↑ F

→

→

+

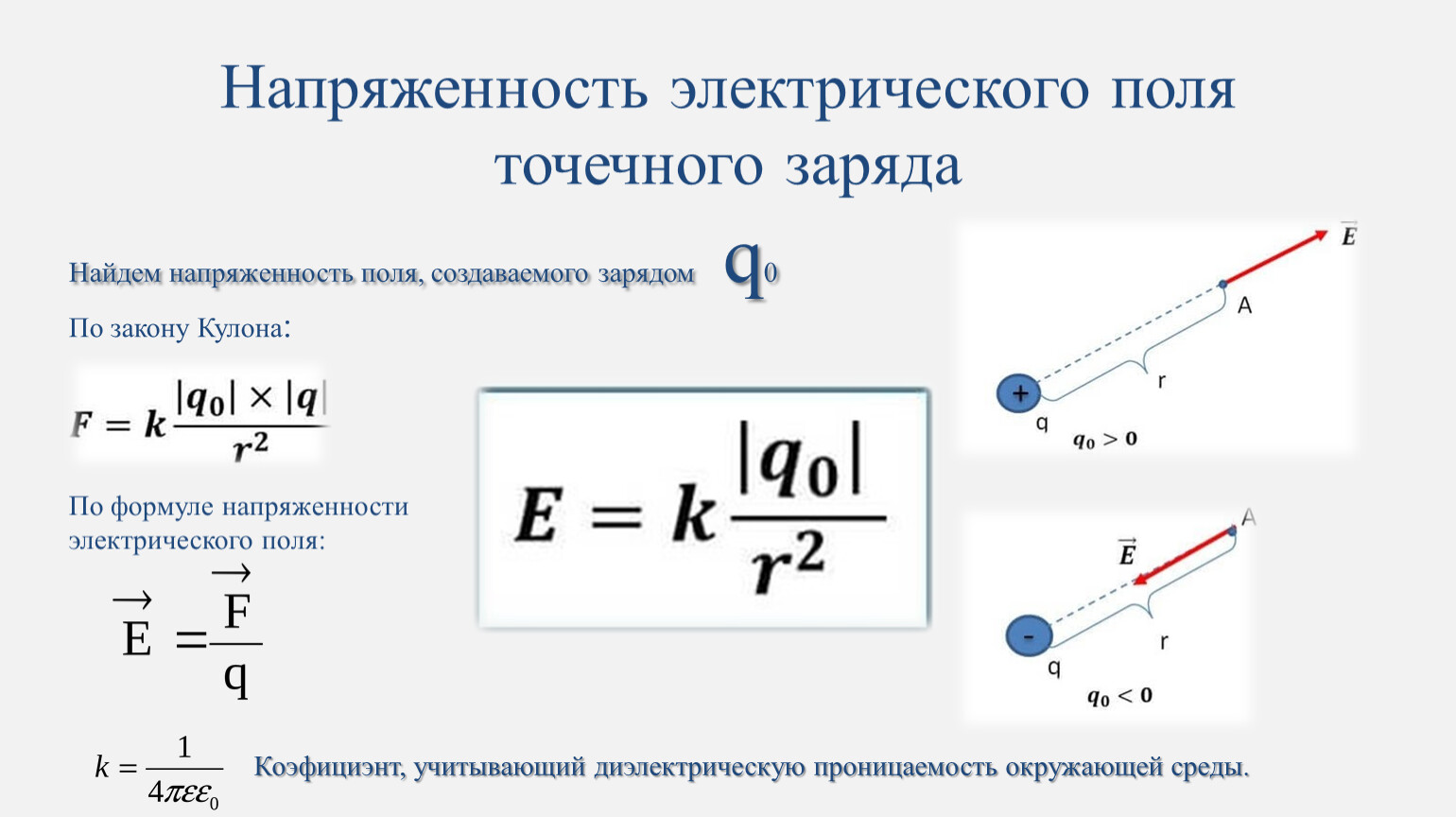

Напряженность электрического поляточечного заряда

Коэфициэнт, учитывающий диэлектрическую проницаемость окружающей среды.

По закону Кулона:

По формуле напряженности электрического поля:

Найдем напряженность поля, создаваемого зарядом q0

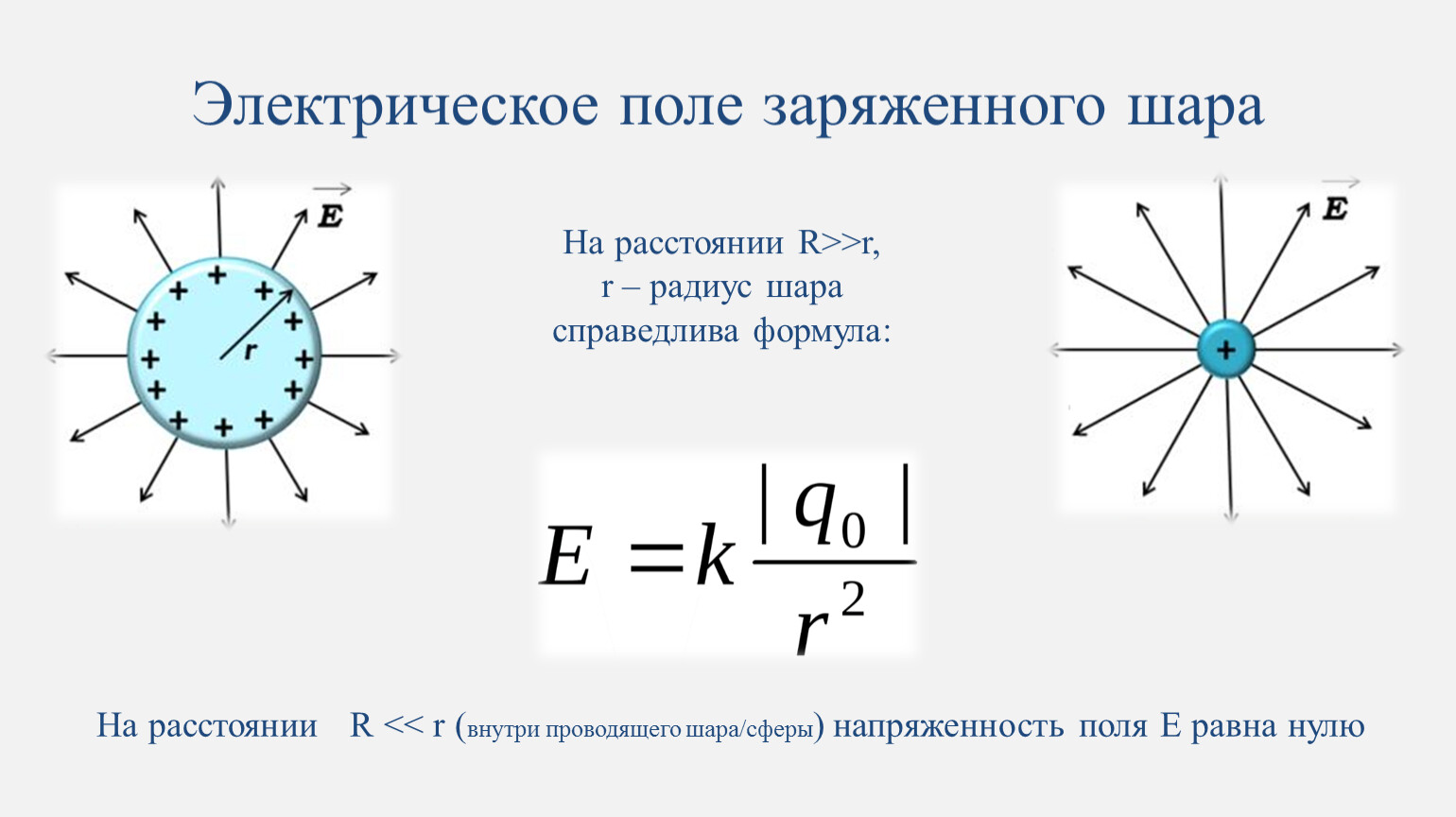

Электрическое поле заряженного шара

На расстоянии R>>r,
r – радиус шара
справедлива формула:

На расстоянии R << r (внутри проводящего шара/сферы) напряженность поля Е равна нулю

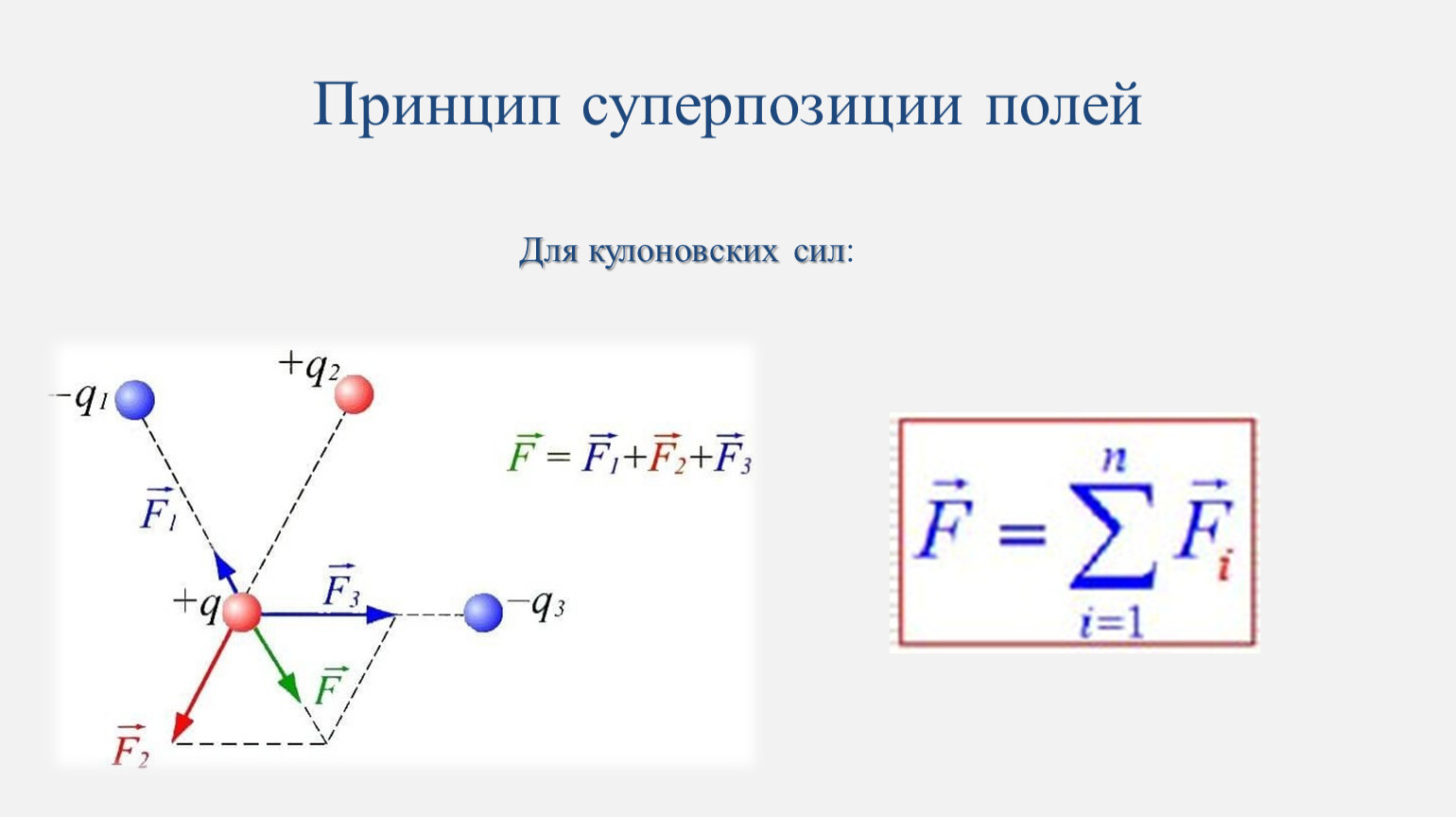

Принцип суперпозиции полей

Для кулоновских сил:

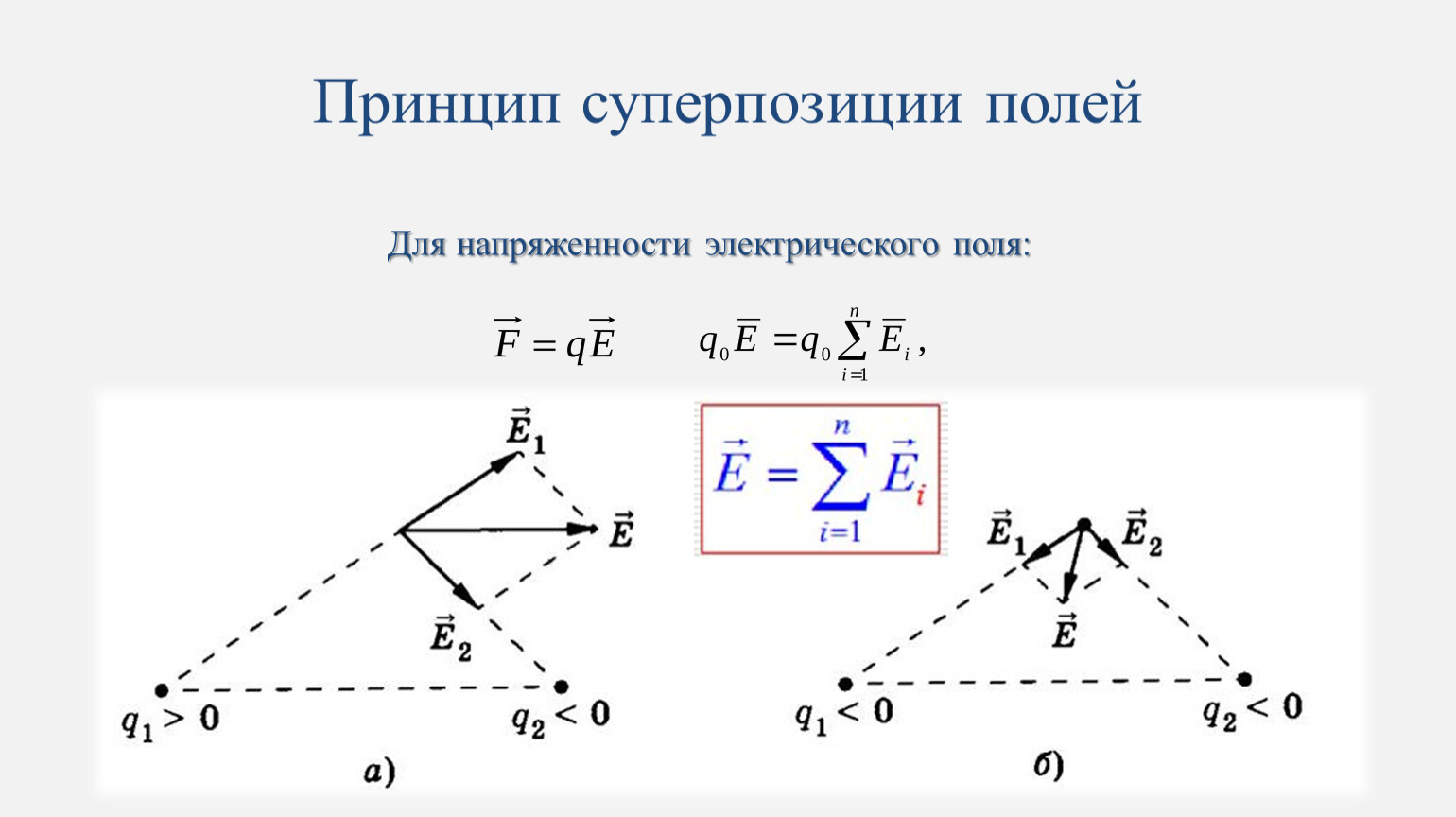

Принцип суперпозиции полей

Для напряженности электрического поля:

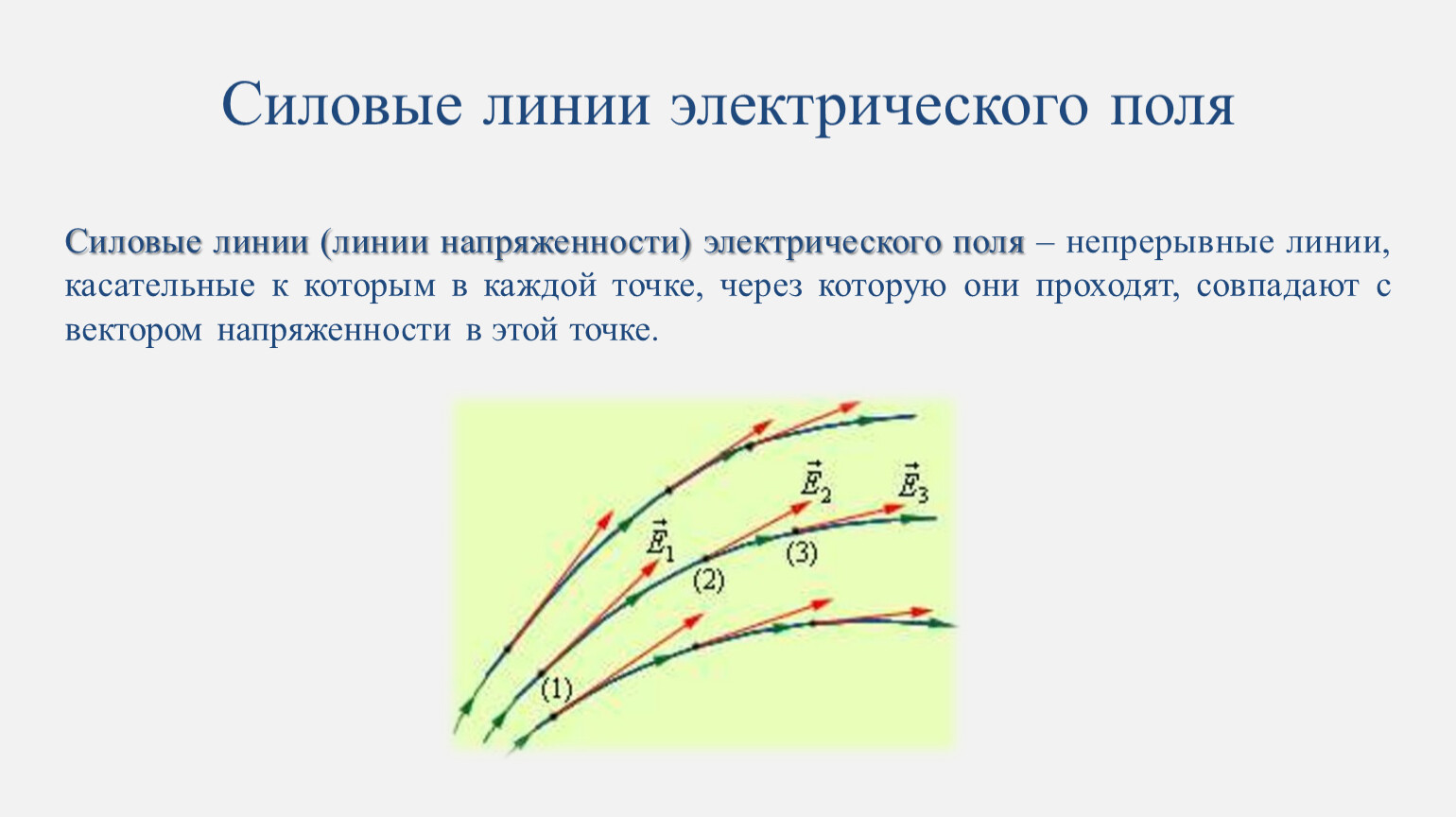

Силовые линии электрического поля

Силовые линии (линии напряженности) электрического поля – непрерывные линии, касательные к которым в каждой точке, через которую они проходят, совпадают с вектором напряженности в этой точке.

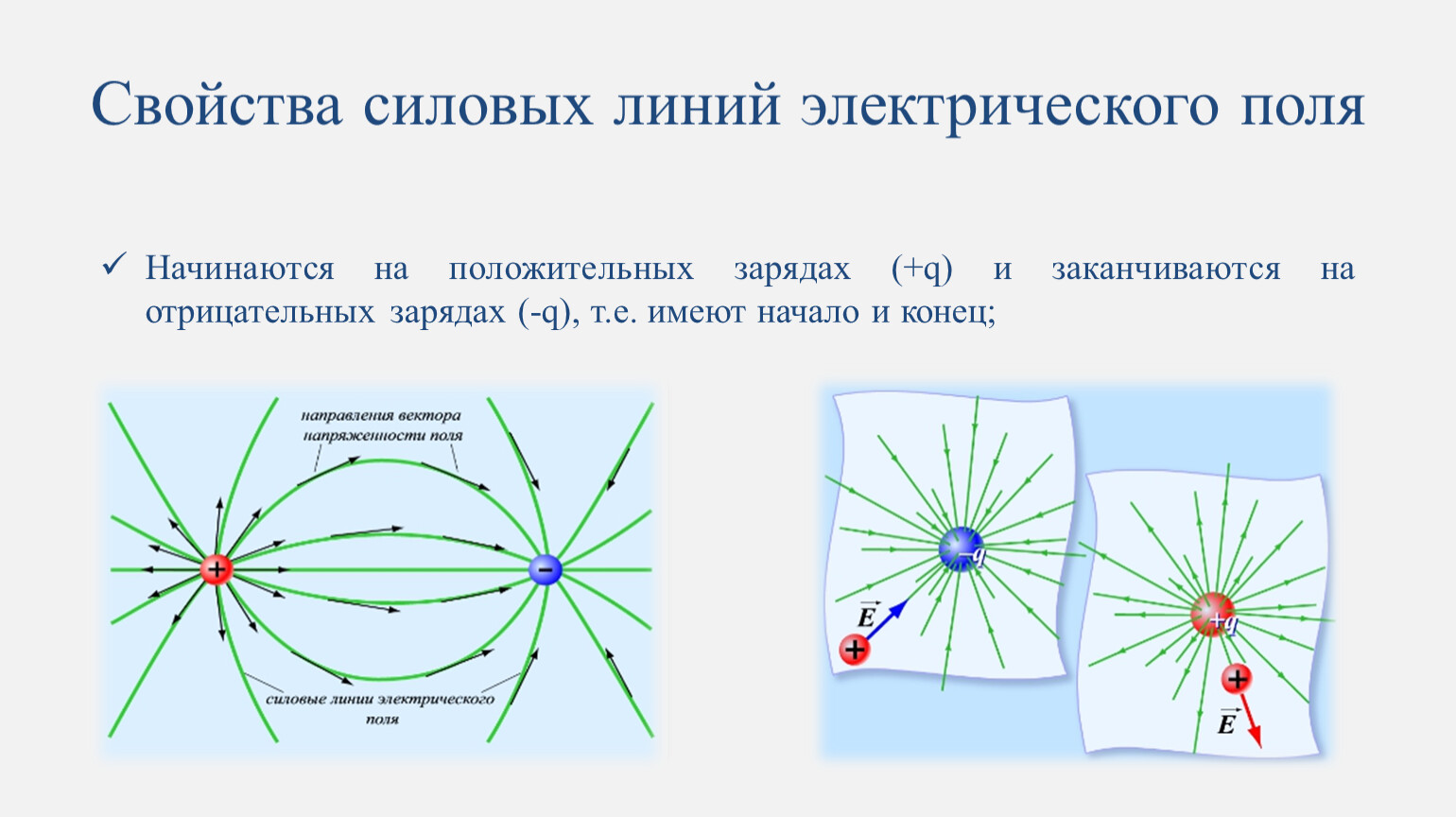

Свойства силовых линий электрического поля

Начинаются на положительных зарядах (+q) и заканчиваются на отрицательных зарядах (-q), т.е. имеют начало и конец;

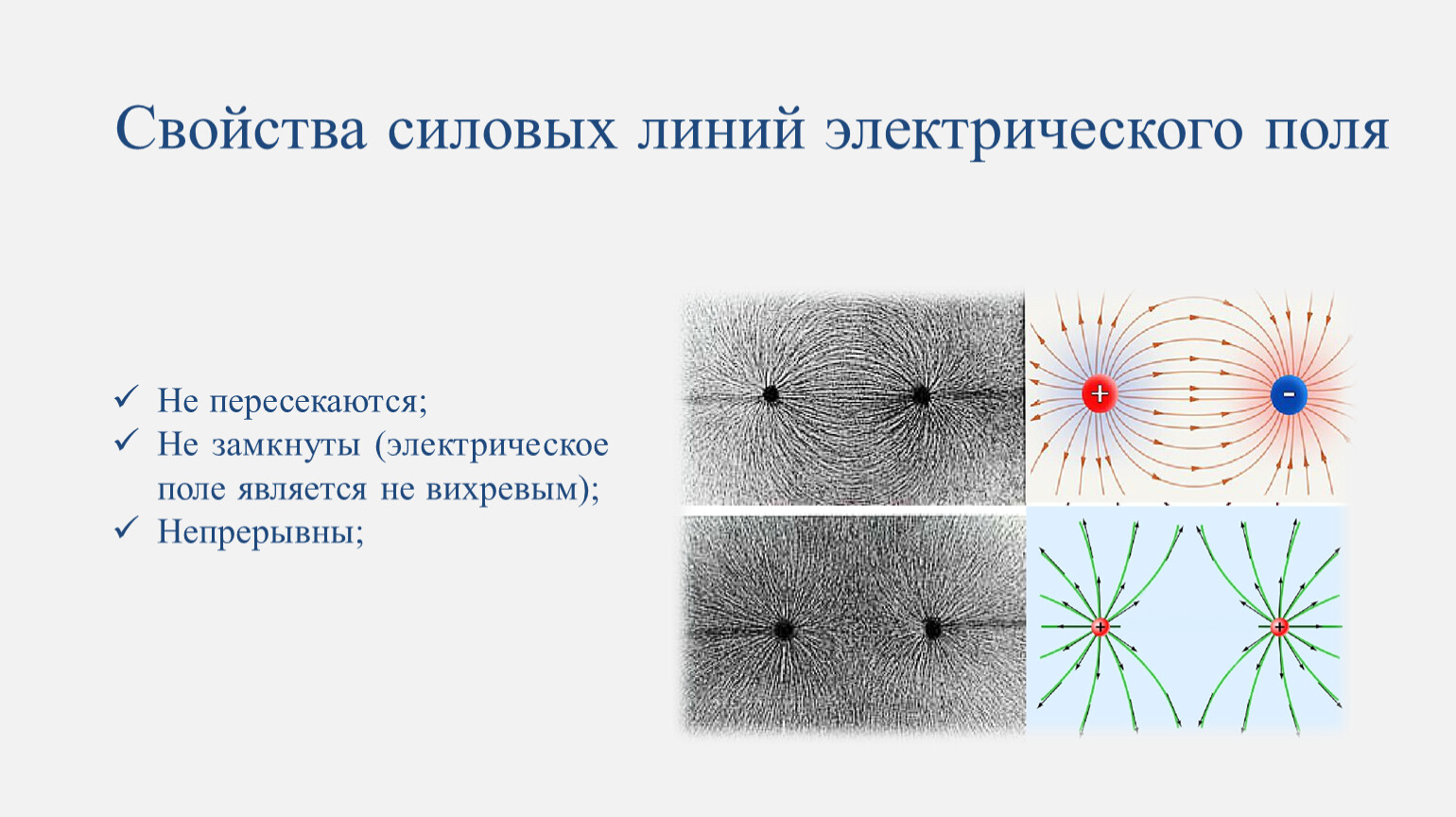

Свойства силовых линий электрического поля

Не пересекаются;
Не замкнуты (электрическое поле является не вихревым);
Непрерывны;

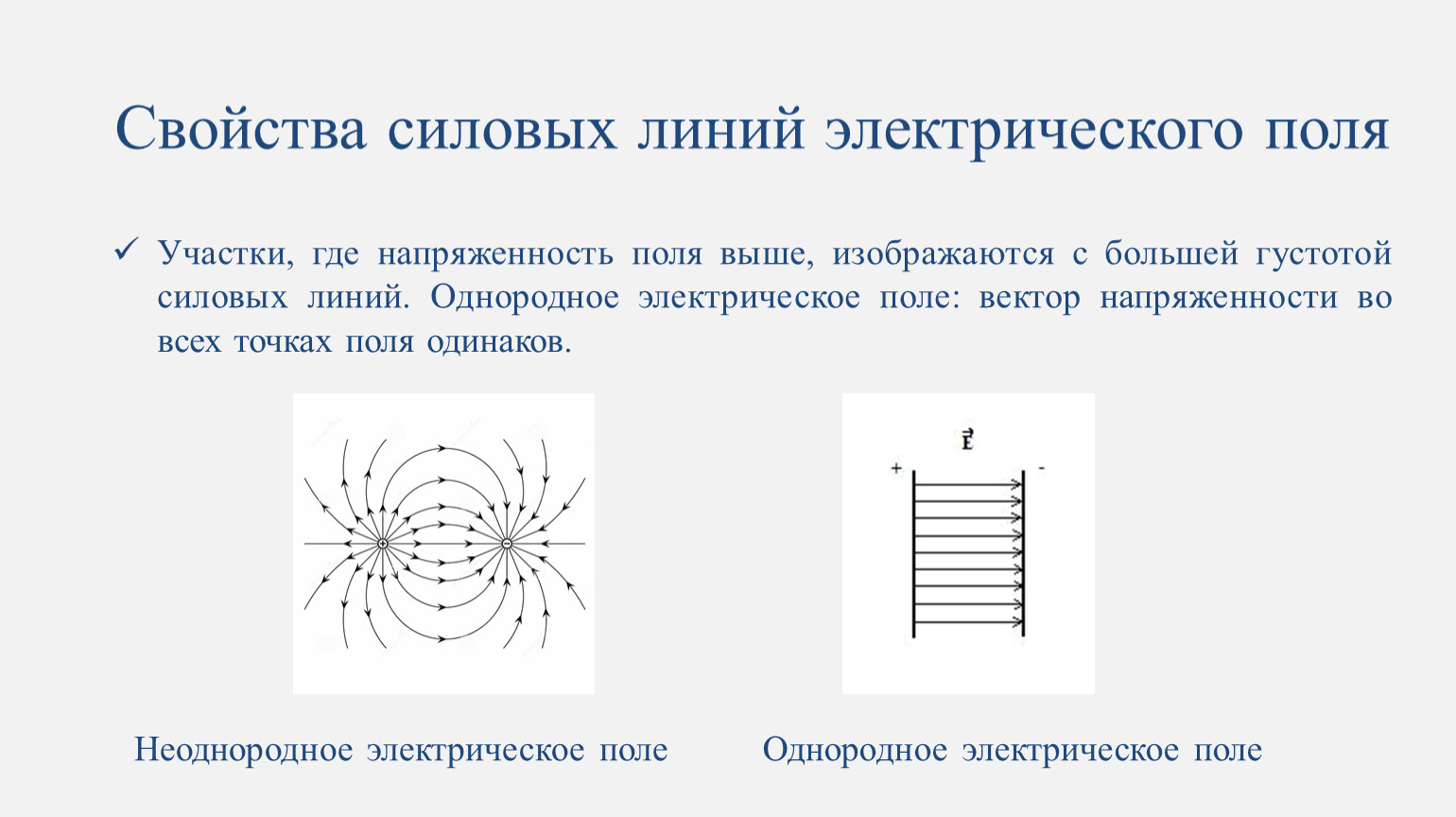

Свойства силовых линий электрического поля

Однородное электрическое поле

Участки, где напряженность поля выше, изображаются с большей густотой силовых линий. Однородное электрическое поле: вектор напряженности во всех точках поля одинаков.

Неоднородное электрическое поле

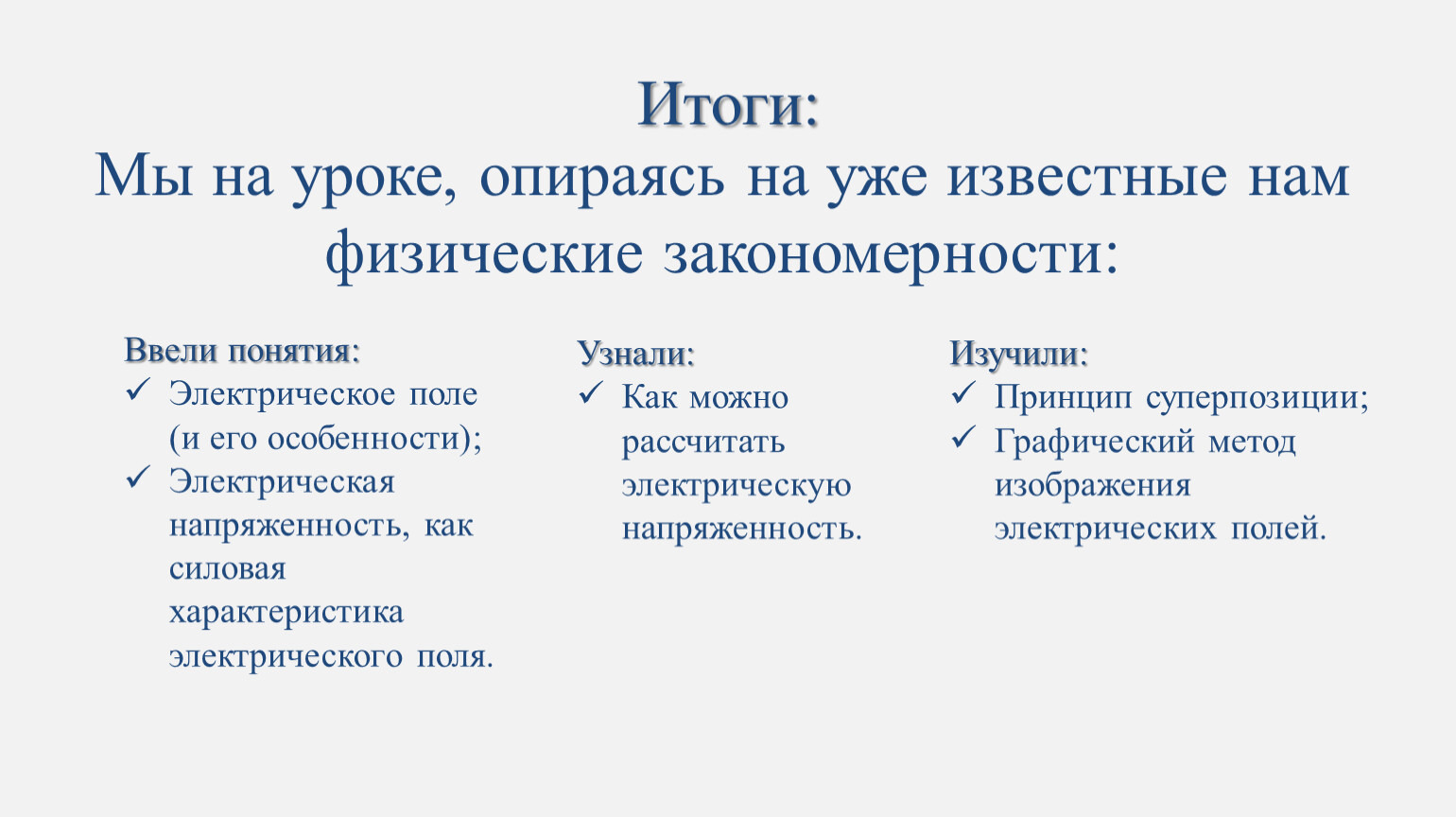

Итоги:

Мы на уроке, опираясь на уже известные нам физические закономерности:

Ввели понятия:
Электрическое поле (и его особенности);
Электрическая напряженность, как силовая характеристика электрического поля.

Узнали:
Как можно рассчитать электрическую напряженность.

Изучили:
Принцип суперпозиции;
Графический метод изображения электрических полей.

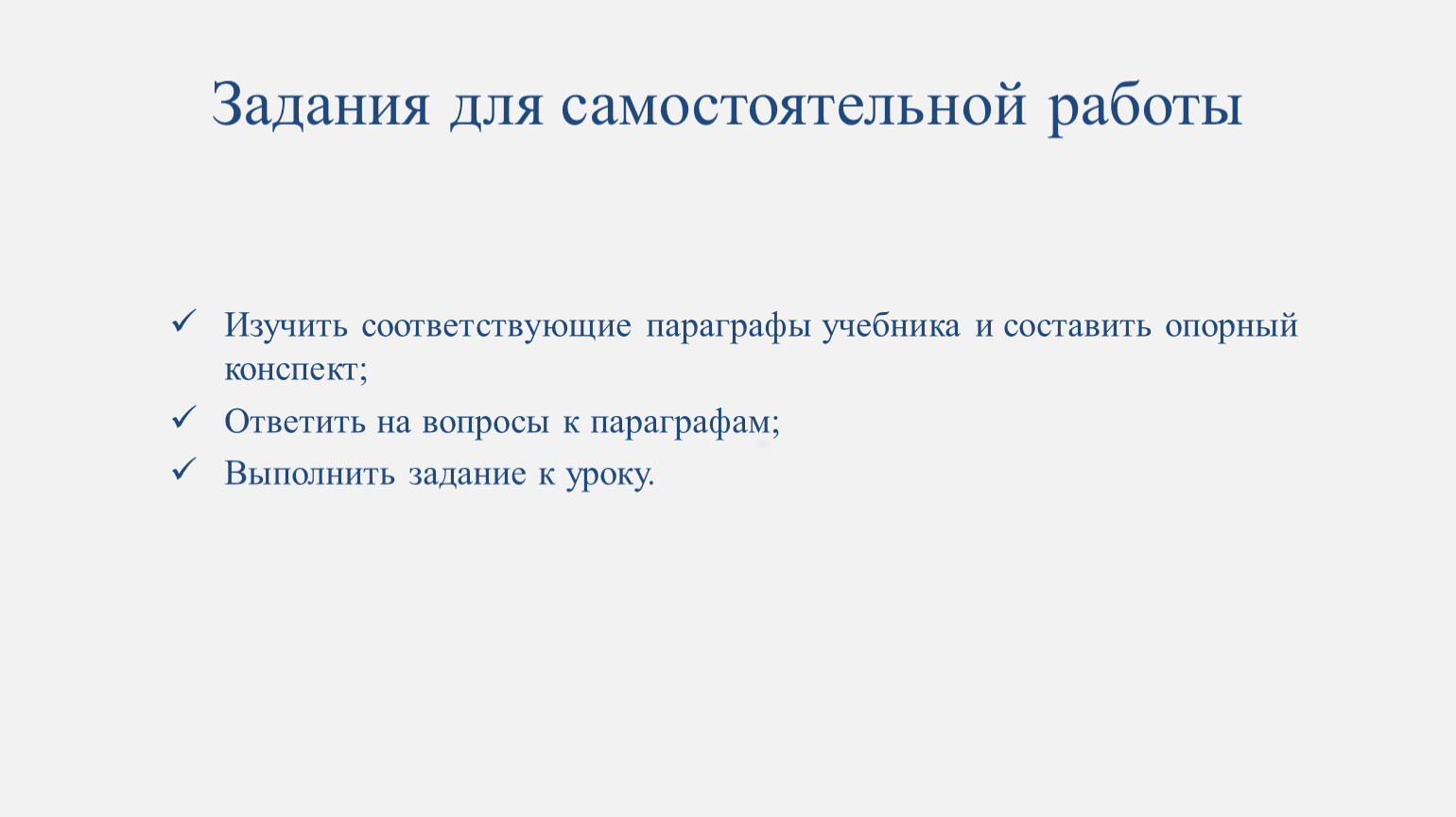

Задания для самостоятельной работы

Изучить соответствующие параграфы учебника и составить опорный конспект;
Ответить на вопросы к параграфам;
Выполнить задание к уроку.

Санкт-Петербургская академия постдипломного педагогического образования

Спасибо за внимание!
