Презентация к уроку на тему "Штифтовое соединение"

Штифты и штифтовые соединения состоят из
деталей, соединяемых с применением штифтов.
Штифтовые соединения применяют для фиксации
взаимного положения деталей при передаче
сравнительно небольших вращающих моментов.

Классически штифт — это короткий черенок из
твердого материала, который размещается
перпендикулярно плоскости и снижает смещение
мелких частей конструкции в результате давления
или направленного удара. Эти маленькие
помощники всегда использовались при
строительстве машин и механизмов, конструкция
которых подразумевает движущиеся детали.

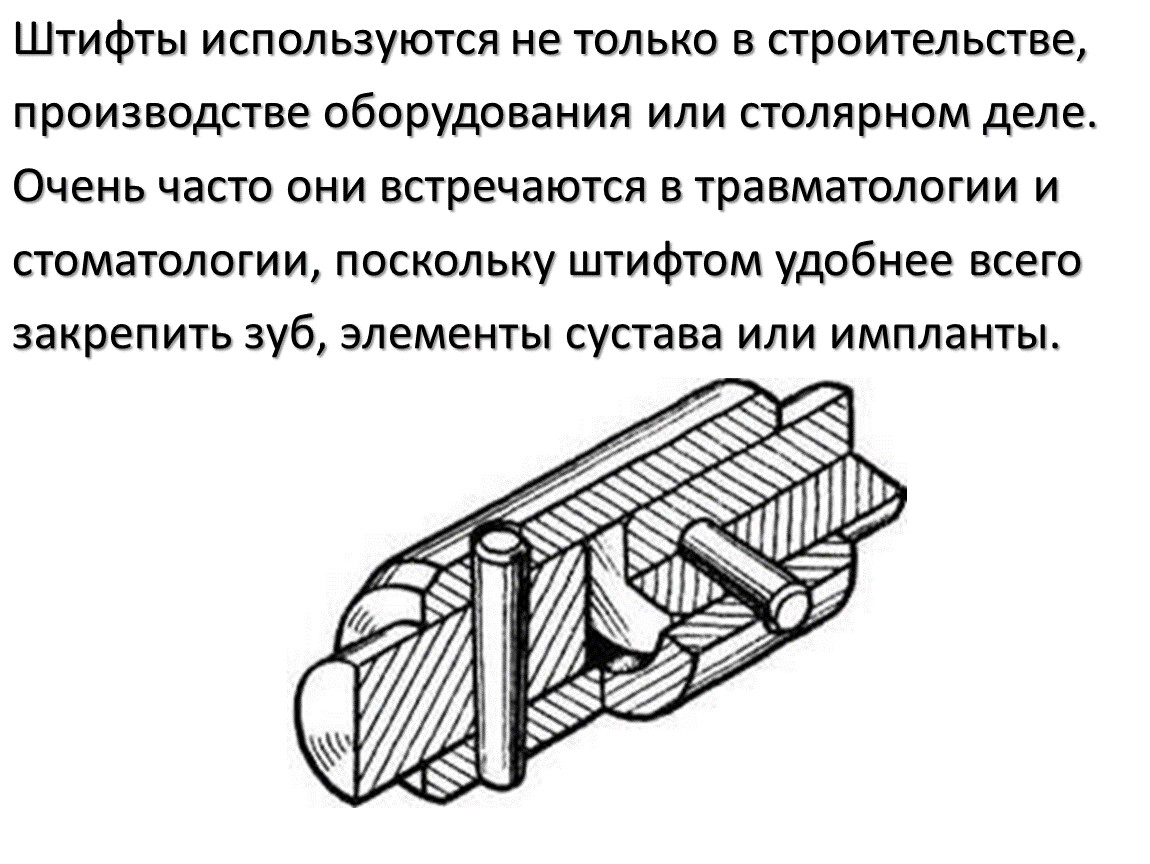

Штифты используются не только в строительстве,
производстве оборудования или столярном деле.
Очень часто они встречаются в травматологии и
стоматологии, поскольку штифтом удобнее всего
закрепить зуб, элементы сустава или импланты.

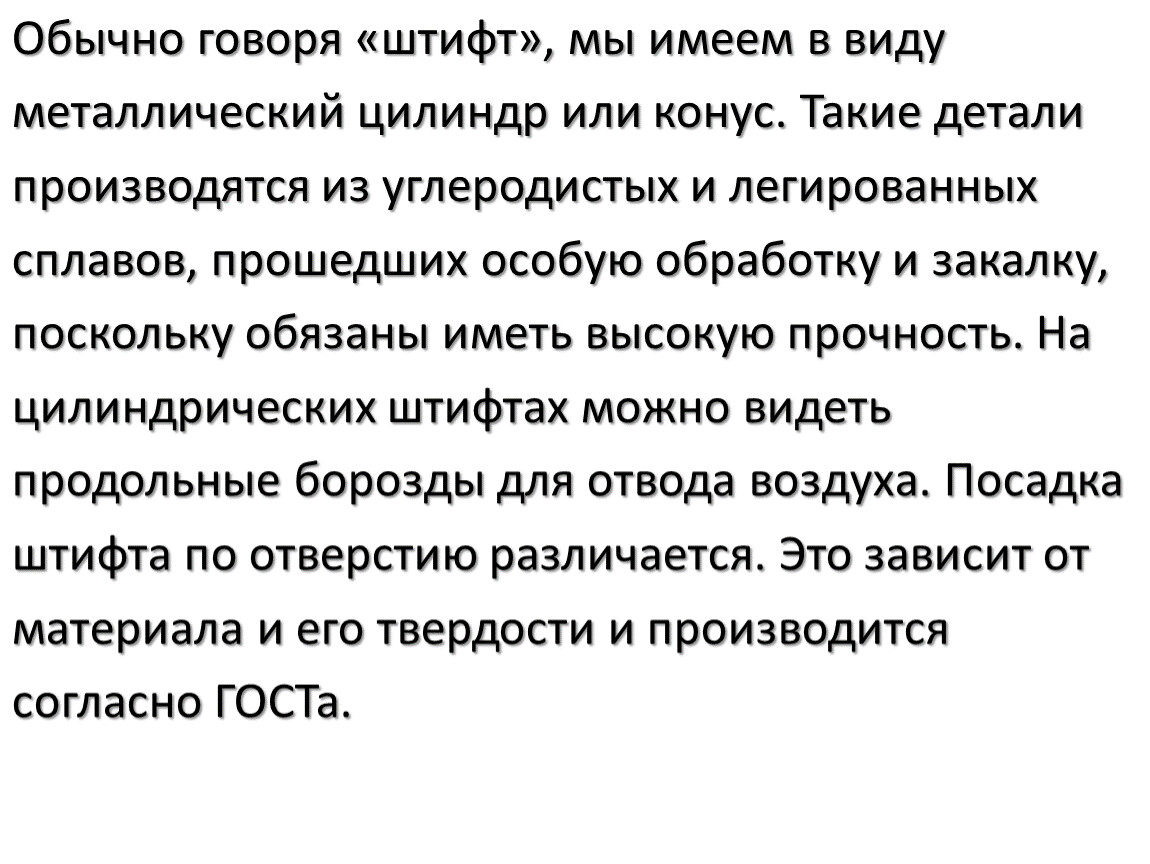

Обычно говоря «штифт», мы имеем в виду
металлический цилиндр или конус. Такие детали
производятся из углеродистых и легированных
сплавов, прошедших особую обработку и закалку,
поскольку обязаны иметь высокую прочность. На
цилиндрических штифтах можно видеть
продольные борозды для отвода воздуха. Посадка
штифта по отверстию различается. Это зависит от
материала и его твердости и производится
согласно ГОСТа.

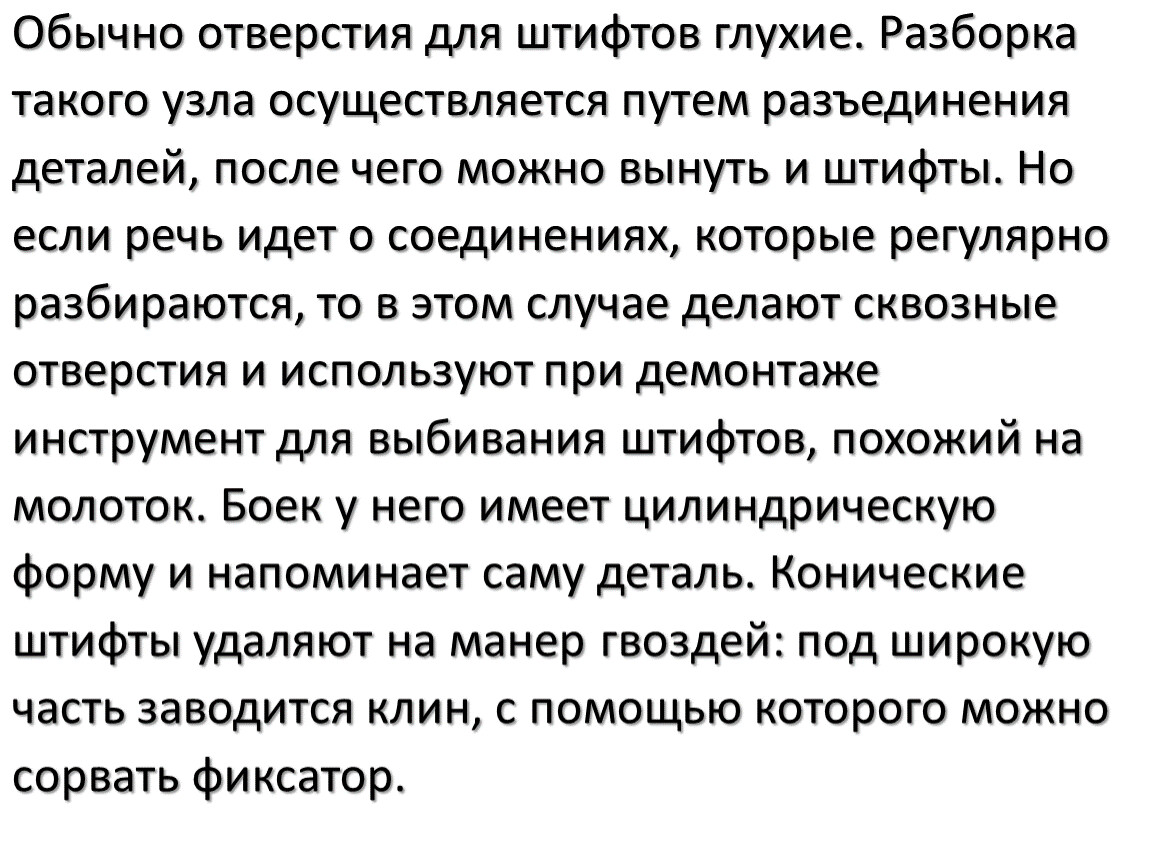

Обычно отверстия для штифтов глухие. Разборка
такого узла осуществляется путем разъединения
деталей, после чего можно вынуть и штифты. Но
если речь идет о соединениях, которые регулярно
разбираются, то в этом случае делают сквозные
отверстия и используют при демонтаже
инструмент для выбивания штифтов, похожий на
молоток. Боек у него имеет цилиндрическую
форму и напоминает саму деталь. Конические
штифты удаляют на манер гвоздей: под широкую
часть заводится клин, с помощью которого можно
сорвать фиксатор.

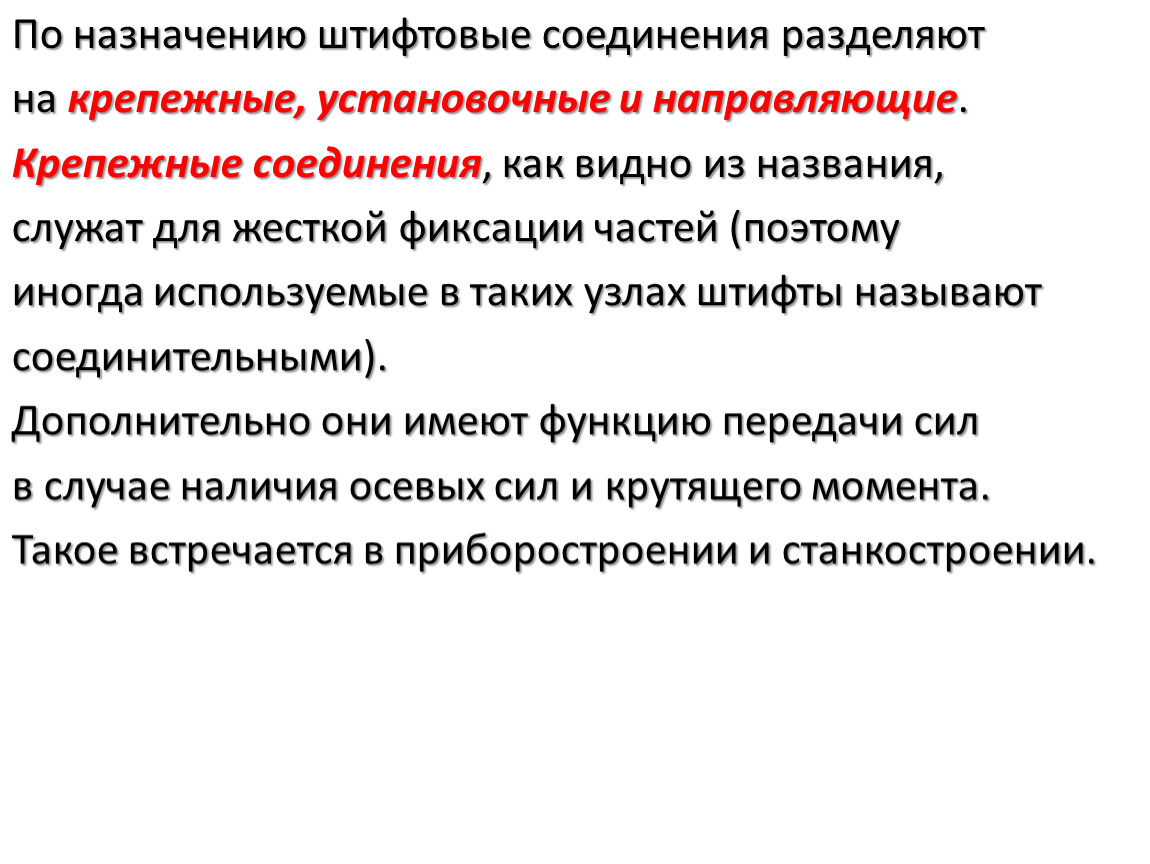

По назначению штифтовые соединения разделяют
на крепежные, установочные и направляющие.
Крепежные соединения, как видно из названия,
служат для жесткой фиксации частей (поэтому
иногда используемые в таких узлах штифты называют
соединительными).
Дополнительно они имеют функцию передачи сил
в случае наличия осевых сил и крутящего момента.
Такое встречается в приборостроении и станкостроении.

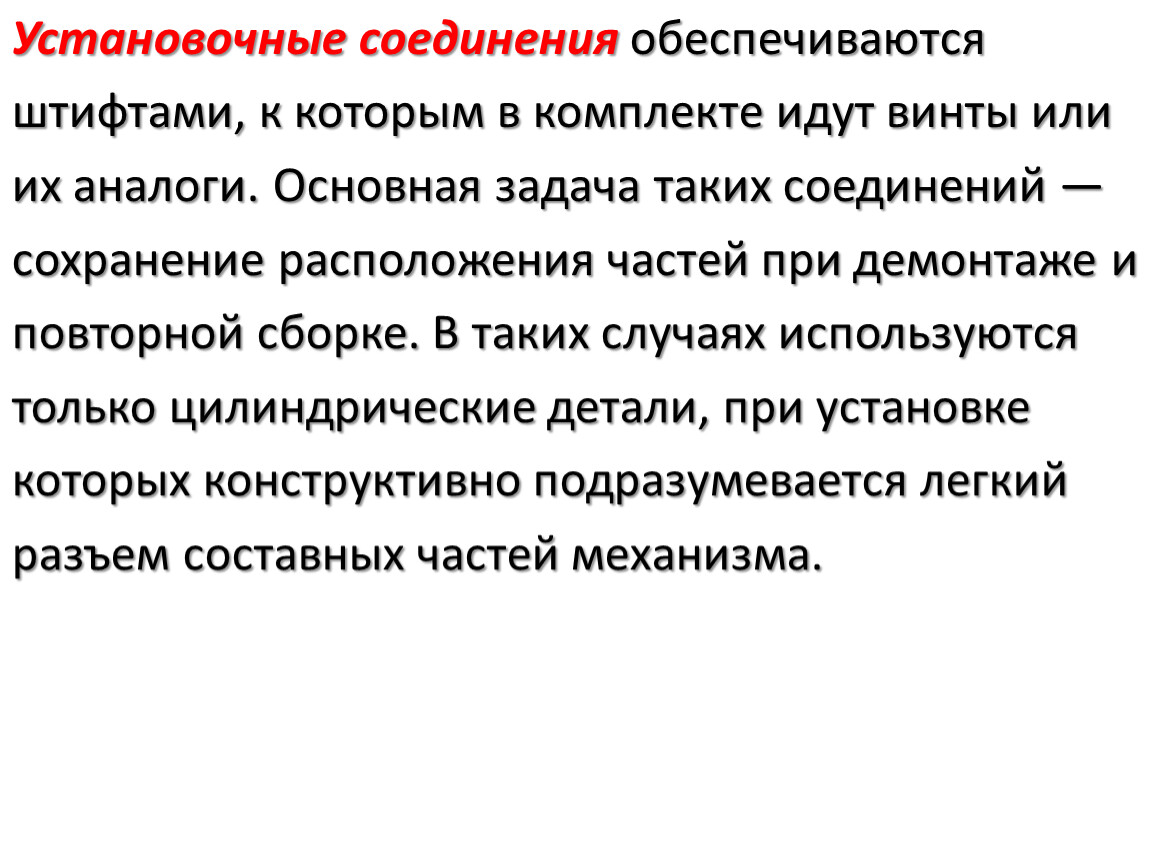

Установочные соединения обеспечиваются
штифтами, к которым в комплекте идут винты или
их аналоги. Основная задача таких соединений —
сохранение расположения частей при демонтаже и
повторной сборке. В таких случаях используются
только цилиндрические детали, при установке
которых конструктивно подразумевается легкий
разъем составных частей механизма.

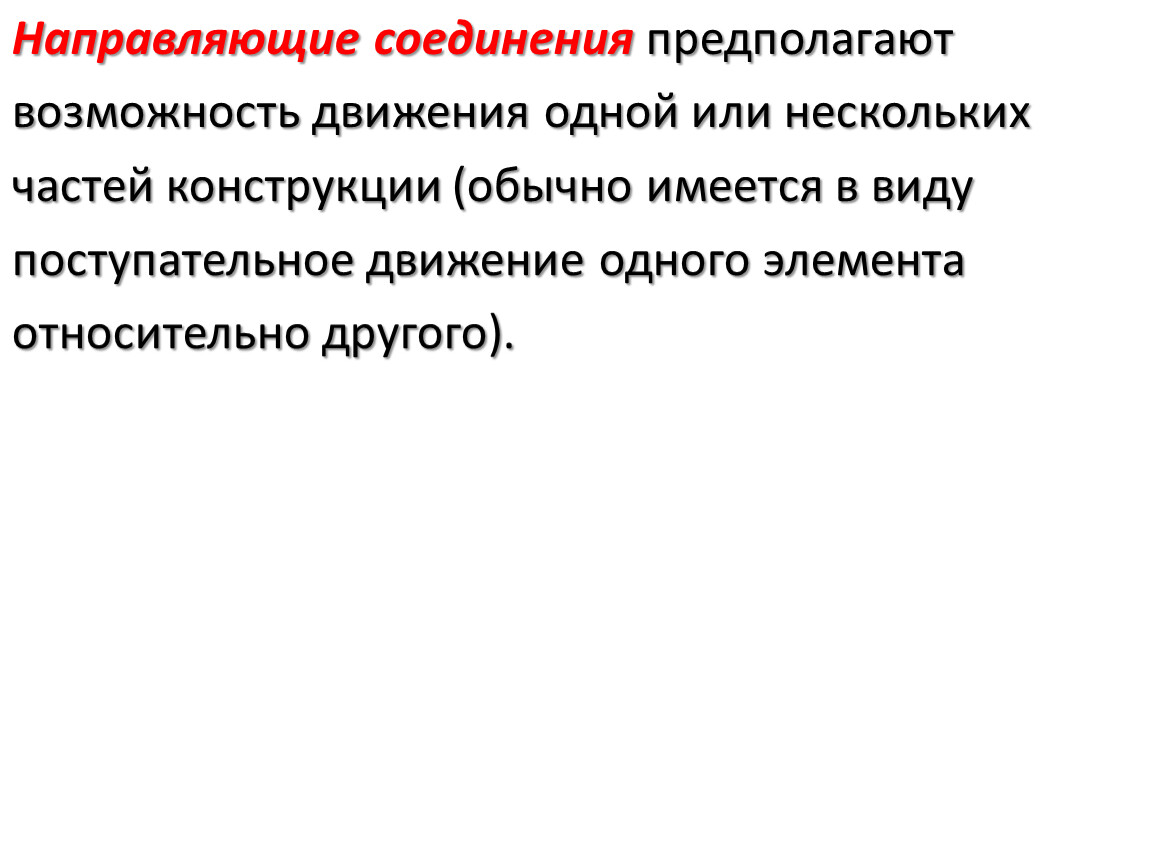

Направляющие соединения предполагают
возможность движения одной или нескольких
частей конструкции (обычно имеется в виду
поступательное движение одного элемента
относительно другого).

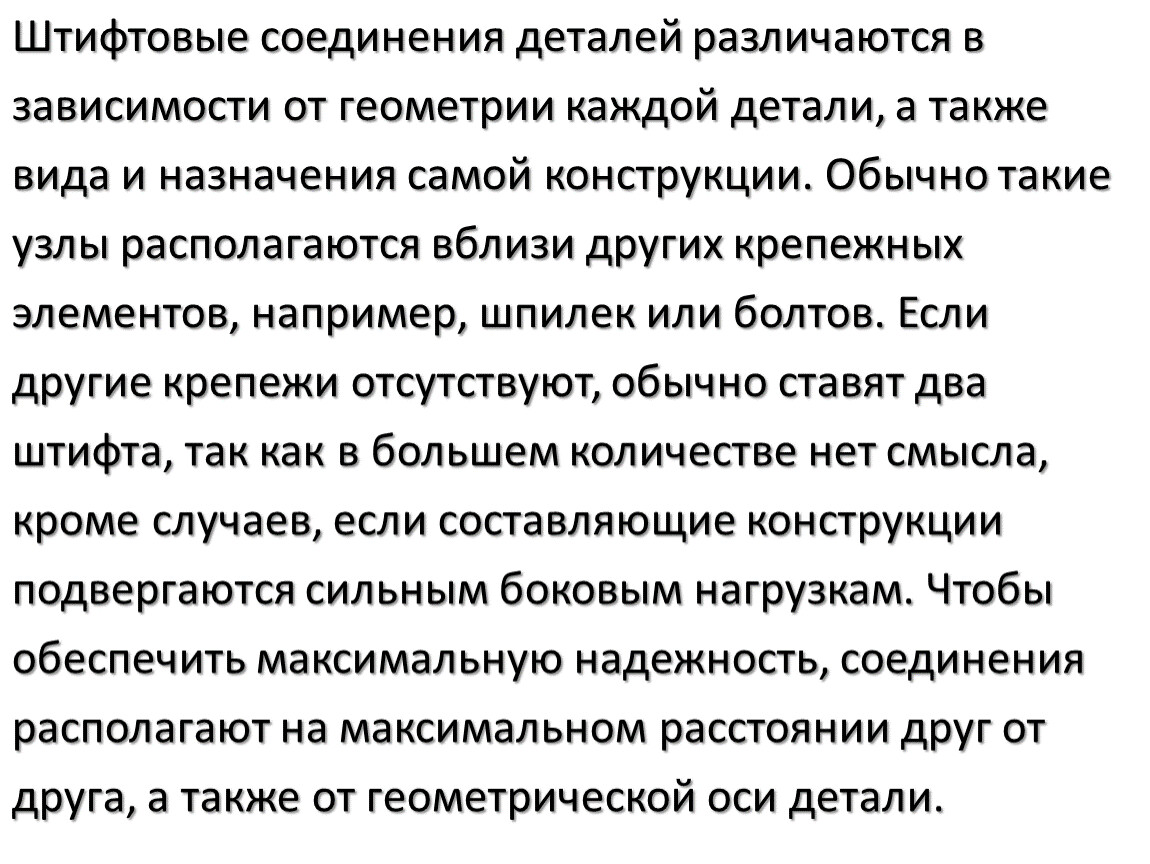

Штифтовые соединения деталей различаются в
зависимости от геометрии каждой детали, а также
вида и назначения самой конструкции. Обычно такие
узлы располагаются вблизи других крепежных
элементов, например, шпилек или болтов. Если
другие крепежи отсутствуют, обычно ставят два
штифта, так как в большем количестве нет смысла,
кроме случаев, если составляющие конструкции
подвергаются сильным боковым нагрузкам. Чтобы
обеспечить максимальную надежность, соединения
располагают на максимальном расстоянии друг от
друга, а также от геометрической оси детали.
