Презентация на тему : «Сказочный мир электричества»

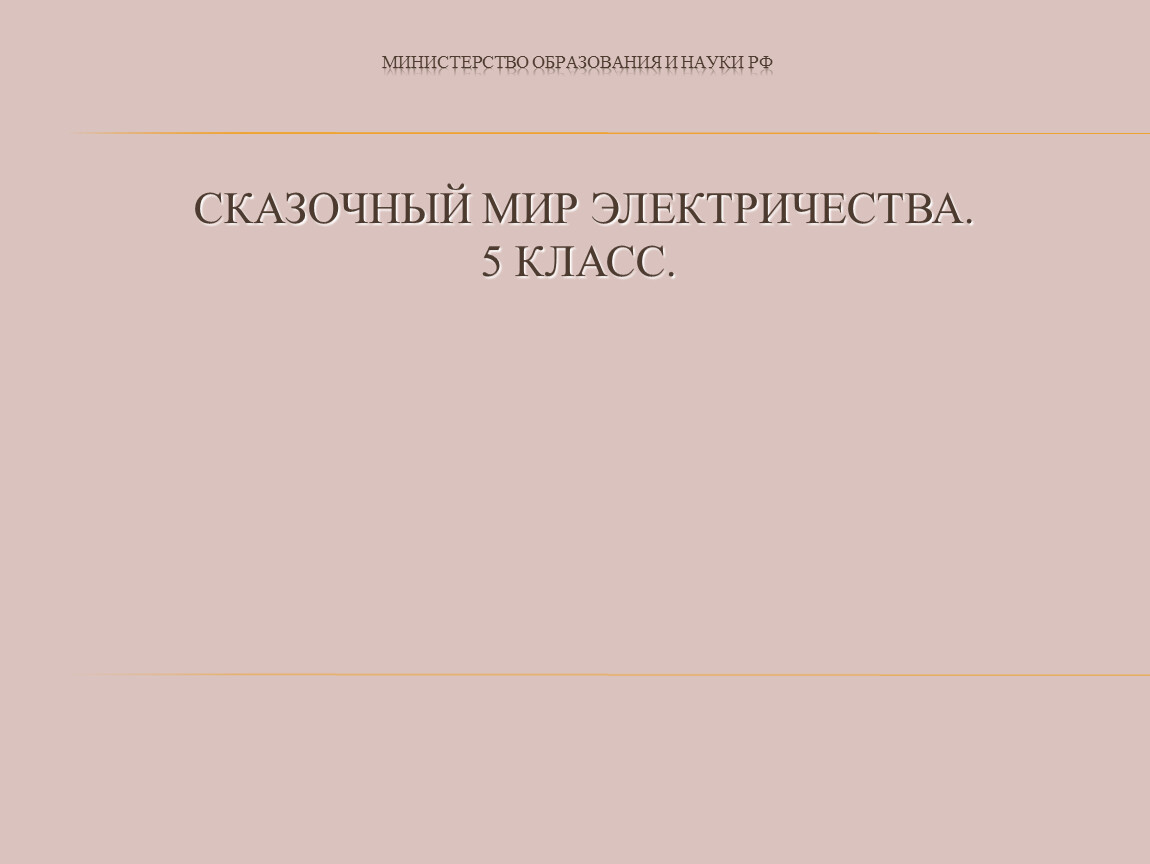

Министерство образования и науки РФ Сказочный мир электричества.5 класс.

Сказочный мир электричества.

видео

Электрический ток -  это направленное движение электрически заряженных частиц

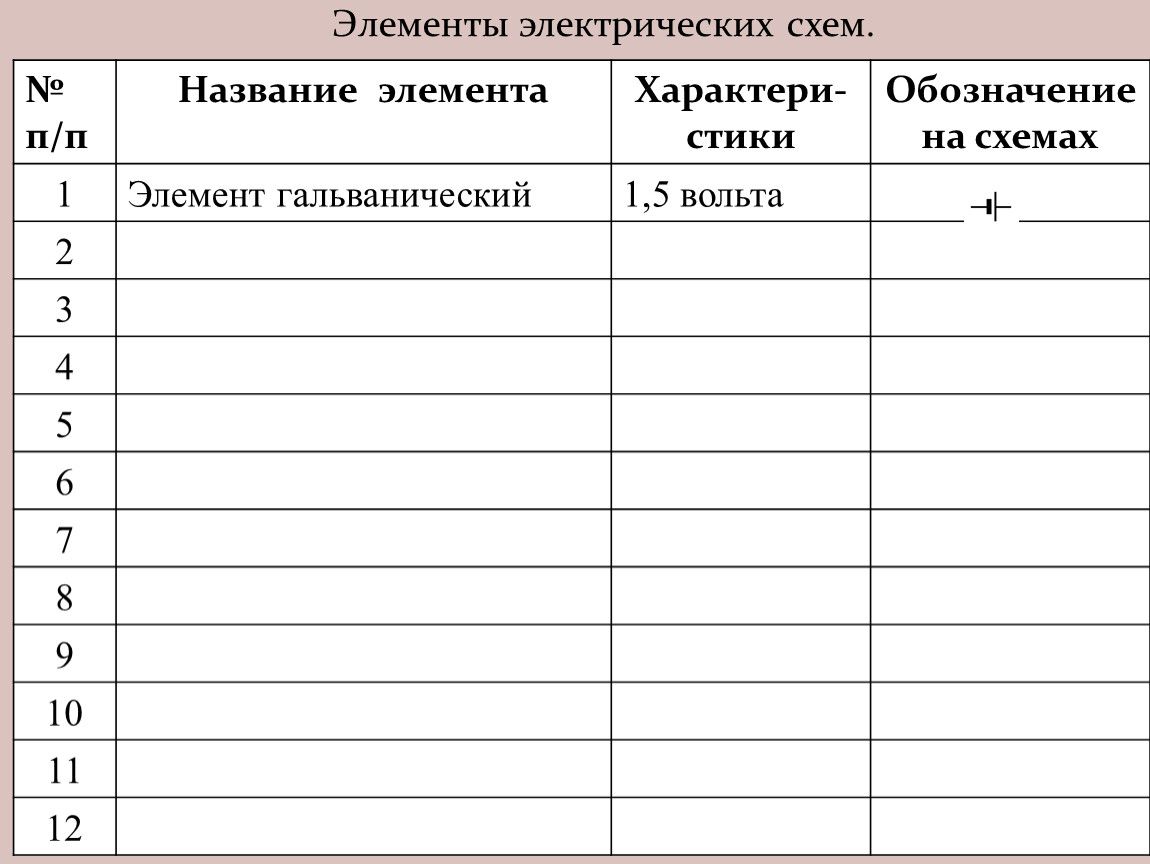

Элементы электрических схем.

Источники тока.
Гальванический элемент – химический источник тока.

Напряжение – 1,5 вольта.

Обозначение на схемах:

Источники тока.Аккумулятор – химический источник тока многоразового действия.

Кислотный аккумулятор - 2 вольта.
Щелочной аккумулятор – 1.25 вольта.

Обозначение на схемах:

Источники тока.Батарея гальванических элементов или аккумуляторов.

Напряжение – от 2.5 вольта до нескольких десятков вольт.

Обозначение на схемах:

Источники тока.Генератор – машина вырабатывающая электрическую энергию.

Напряжение – от нескольких вольт до нескольких тысяч вольт.

Обозначение на схемах:

Потребители электрического тока –
приборы использующие электрическую энергию.

Лампа накаливания – от нескольких вольт до нескольких сотен вольт.
Обозначение на схемах:

Электродвигатель – от нескольких вольт до нескольких сотен вольт.
Обозначение на схемах:

Зуммер – от нескольких вольт до нескольких сотен вольт.
Обозначение на схемах:

Металлы

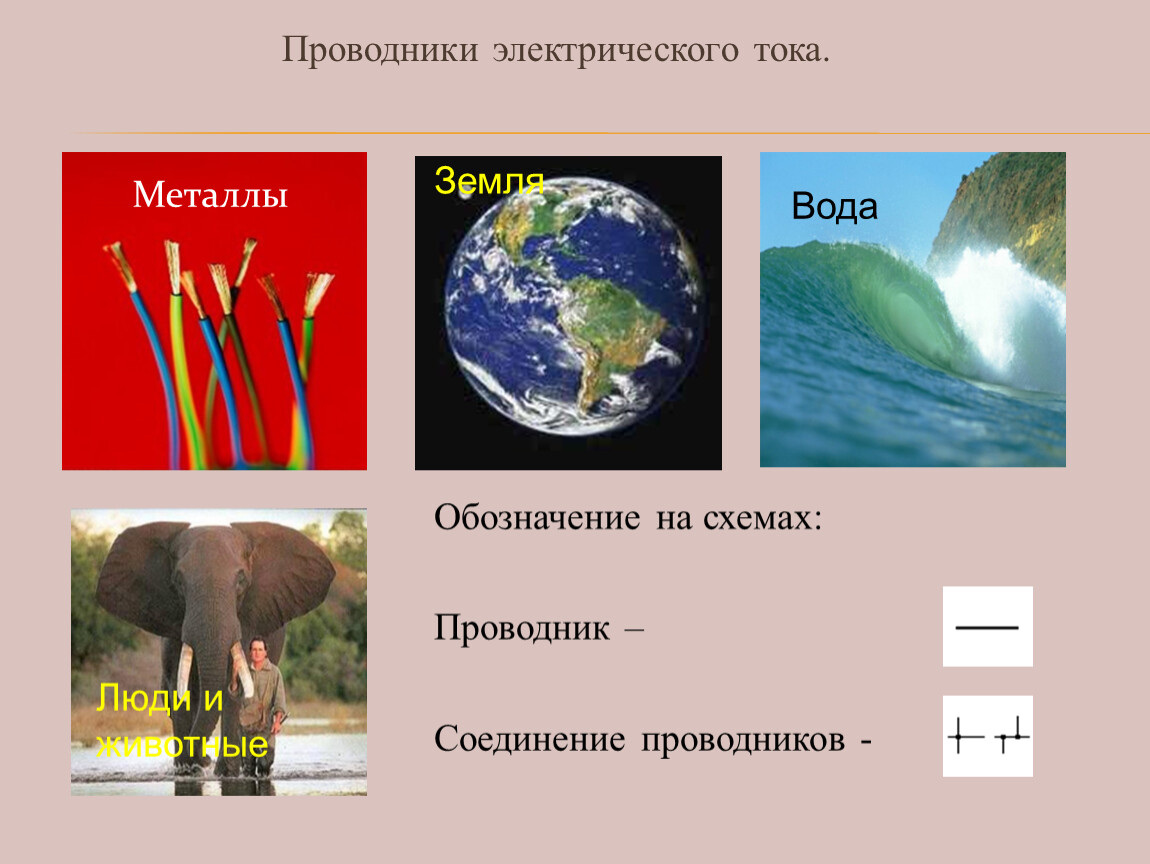

Проводники электрического тока.

Земля

Вода

Люди и животные

Обозначение на схемах:

Проводник –

Соединение проводников -

Устройства включения/выключения и защиты.

Выключатель кнопочный нажимной

Выключатель

Предохранитель плавкий.

Обозначение на схемах:

Изоляторы (диэлектрики) - вещества которые не проводят электрический ток.

Пластмассы

Фарфор, стекло.

Резина

Фонарь электрический.

Составные части электрической схемы:
Гальванический элемент или батарея гальванических элементов.
Лампа накаливания.
Выключатель.

Правила составления электрических схем.

Составление схемы начинается с изображения источника питания.
Схема вычерчивается под прямыми углами.
В схеме обязательно должно быть устройство для включения/отключения потребителей.
Электрический ток должен выйти из источника тока, пройти через потребитель и возвратится к источнику тока.

3В

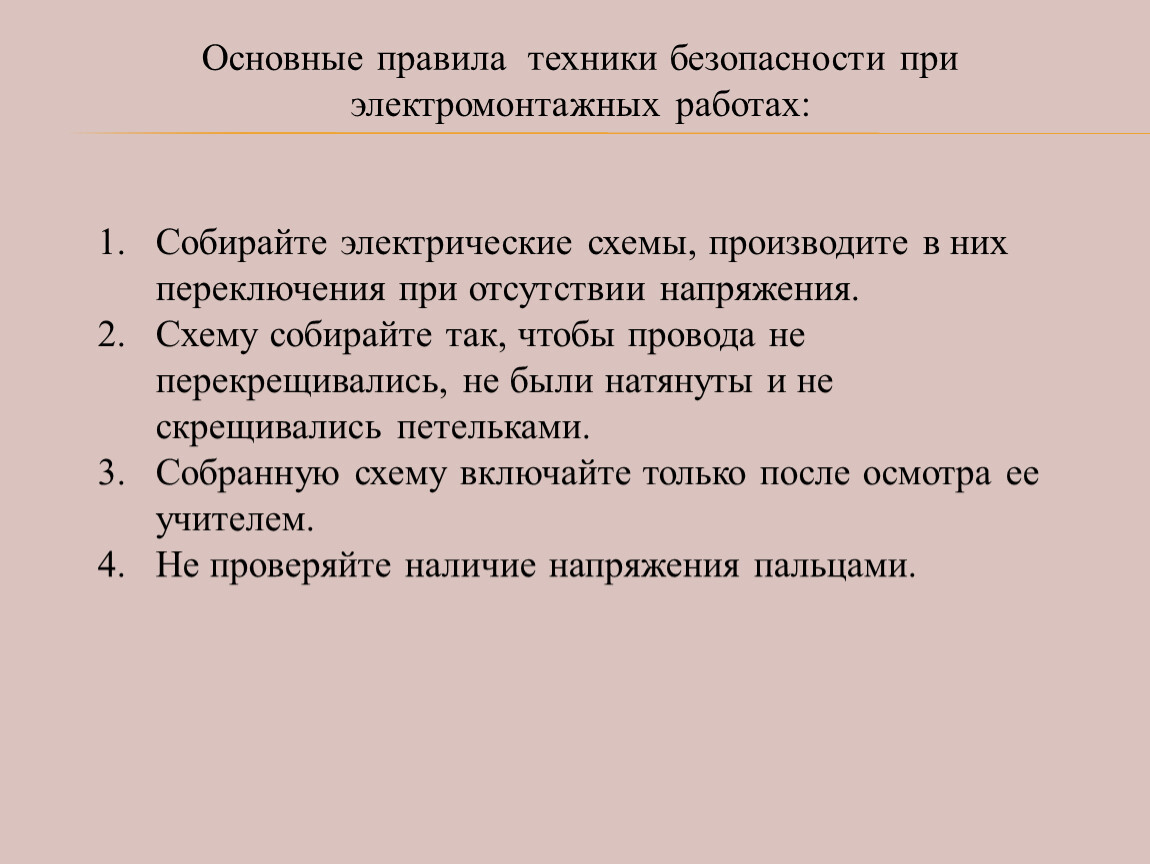

Основные правила техники безопасности при электромонтажных работах:


Собирайте электрические схемы, производите в них переключения при отсутствии напряжения.
Схему собирайте так, чтобы провода не перекрещивались, не были натянуты и не скрещивались петельками.
Собранную схему включайте только после осмотра ее учителем.
Не проверяйте наличие напряжения пальцами.


Ситуация.
Вы собираетесь в поход. У вас есть фонарь на аккумуляторной батарее напряжением 6 вольт, и вы решили добавить к нему вентилятор, потому что на улице жаркая погода. Вентилятор должен включаться отдельным выключателем. Сначала вы начертили электрическую схему.

Схема фонаря с вентилятором.

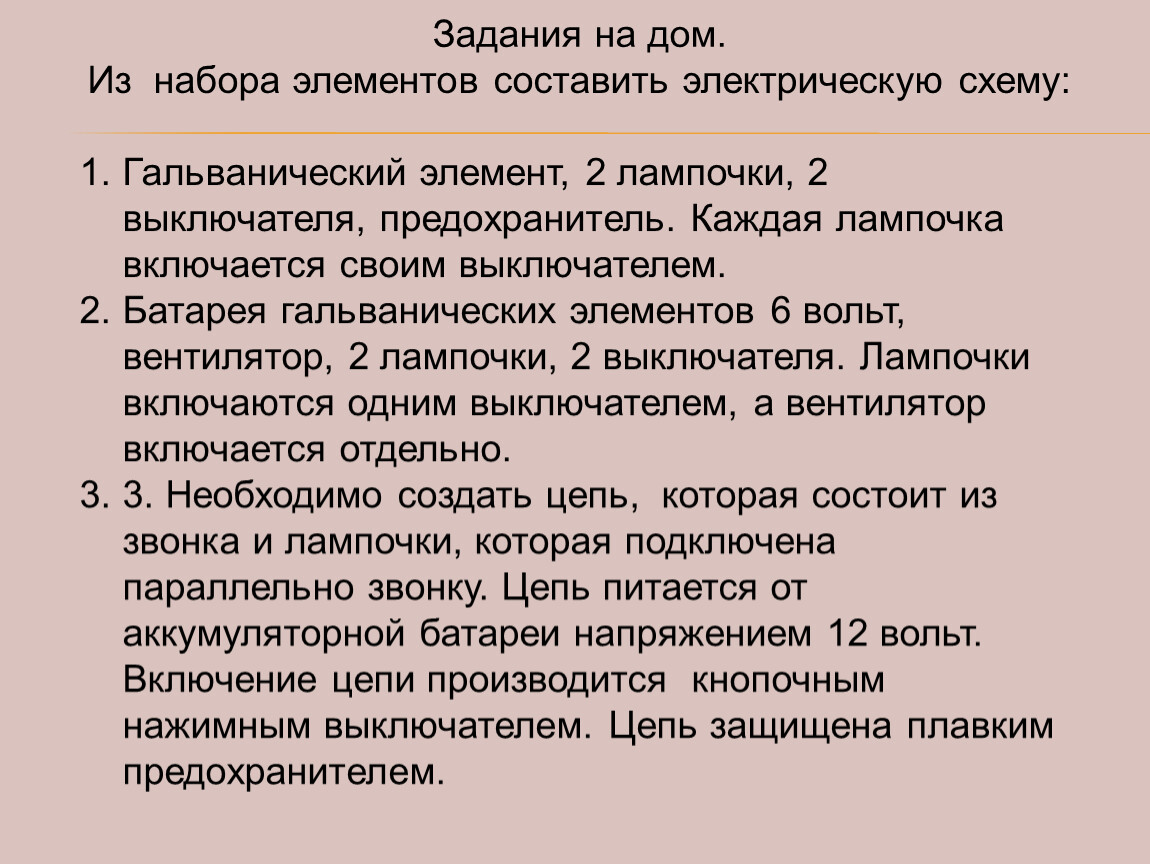

Задания на дом.
Из набора элементов составить электрическую схему:

Гальванический элемент, 2 лампочки, 2 выключателя, предохранитель. Каждая лампочка включается своим выключателем.
Батарея гальванических элементов 6 вольт, вентилятор, 2 лампочки, 2 выключателя. Лампочки включаются одним выключателем, а вентилятор включается отдельно.
3. Необходимо создать цепь, которая состоит из звонка и лампочки, которая подключена параллельно звонку. Цепь питается от аккумуляторной батареи напряжением 12 вольт. Включение цепи производится кнопочным нажимным выключателем. Цепь защищена плавким предохранителем.

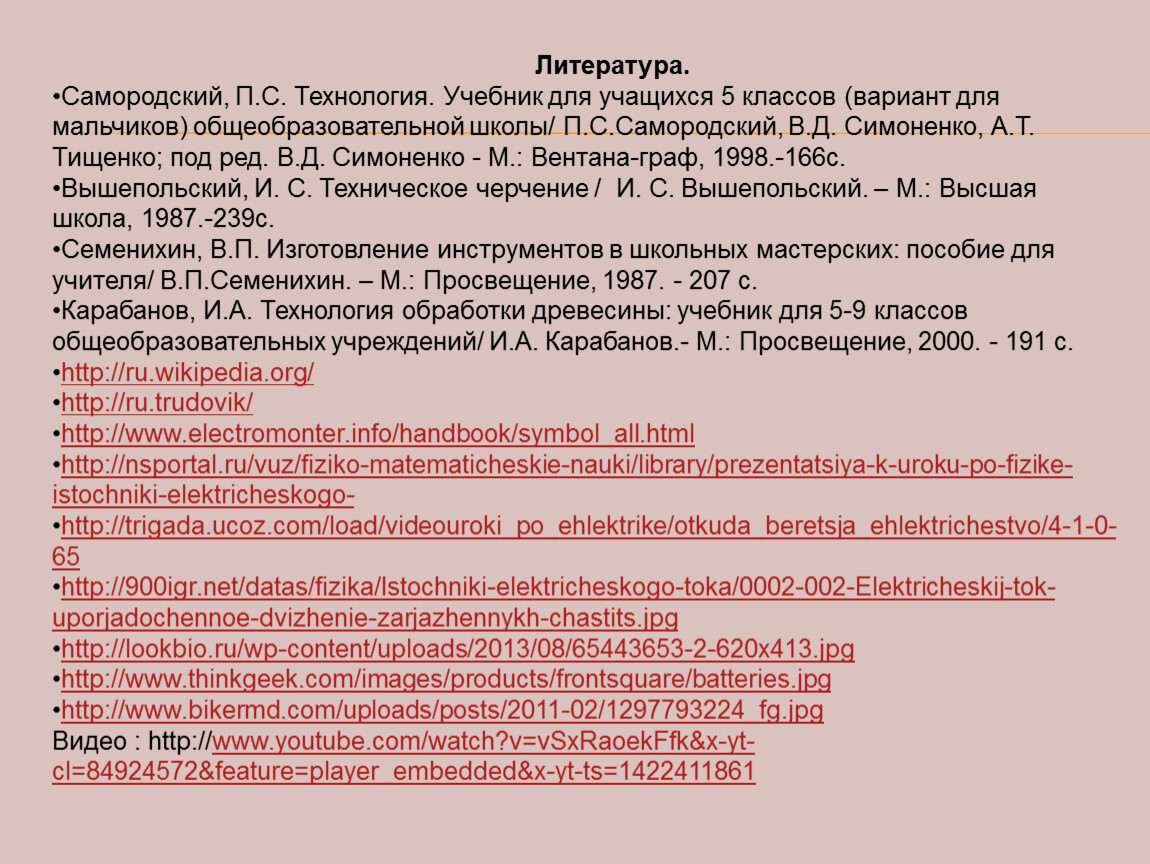

Литература.
