Типовые детали машин. Подвижные и неподвижные соединения

Цели урока

познакомить с понятием «деталь», основными видами типовых деталей машин, подвижные и неподвижные, разъёмные и неразъёмные соединения;

привить навыки четкого и правильного выражения своих мыслей, уметь анализировать, выделять главное, сравнивать; способствовать запоминанию основной терминологии;

способствовать воспитанию бережного отношения к оборудованию, эстетических качеств личности.

Проверка выполнения домашнего задания:

К какому классу машин относятся ручная электрическая дрель, велосипед с мотором, сверлильный станок, транспортёр, теплоход?
Назовите известные вам энергетические машины

Что мы называем деталью? Какие виды деталей вы знаете?

Деталь – это изделие, изготовленное из материала одной марки без применения сборочных операций.

Типовые детали машин – детали, которые встречаются во многих машинах и являются деталями общего назначения.

Сборочная единица (сборочный узел) — изделие, состоящее из двух или нескольких элементов, которые подлежат соединению между собой на предприятии-изготовителе.

Типовые детали машин по своему назначению делятся на:

Крепёжные:

болты

шайбы

гайки

винты

шурупы

гвозди

2. Передающие или преобразующие движение:

валы

шкивы

зубчатые колеса

ходовые винты

3. Детали для поддержания других элементов конструкций:

оси

подшипники скольжения

подшипники качения

корпусные
детали

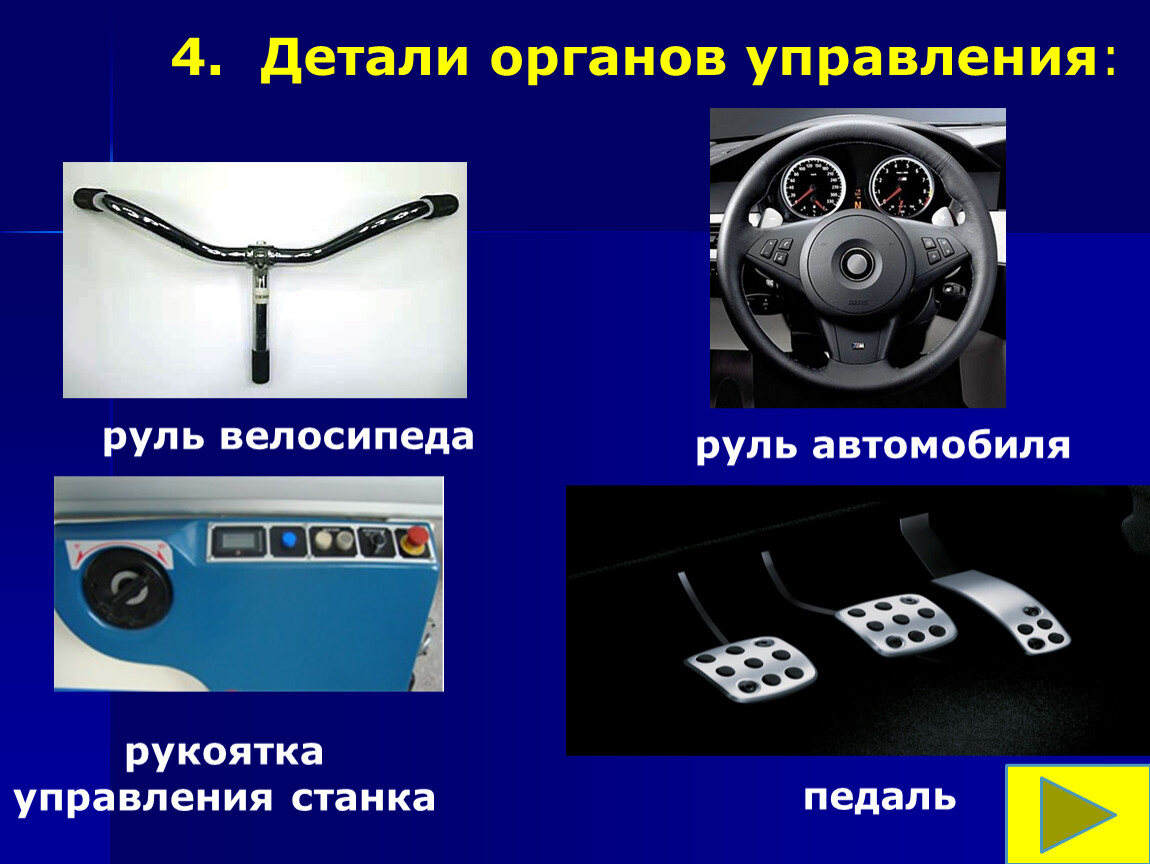

4. Детали органов управления:

руль велосипеда

руль автомобиля

рукоятка управления станка

педаль

При соединении между собой детали образуют подвижные и неподвижные соединения.

Подвижные соединения:

цепная передача

ременная передача

зубчатая передача

Неподвижные соединения могут быть:

1) разъёмными, которые допускают удобную разборку без разрушения соединяемых деталей:

соединение шурупами

шпоночное
соединение

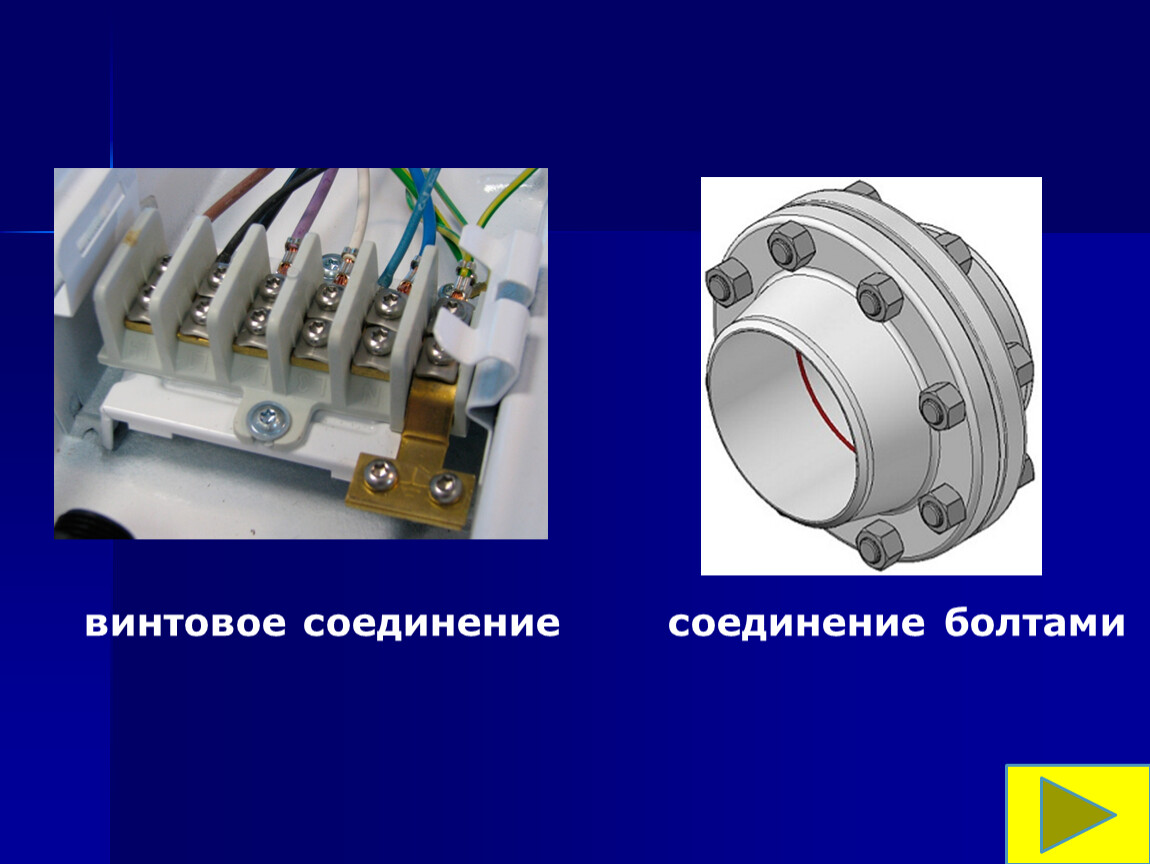

винтовое соединение

соединение болтами

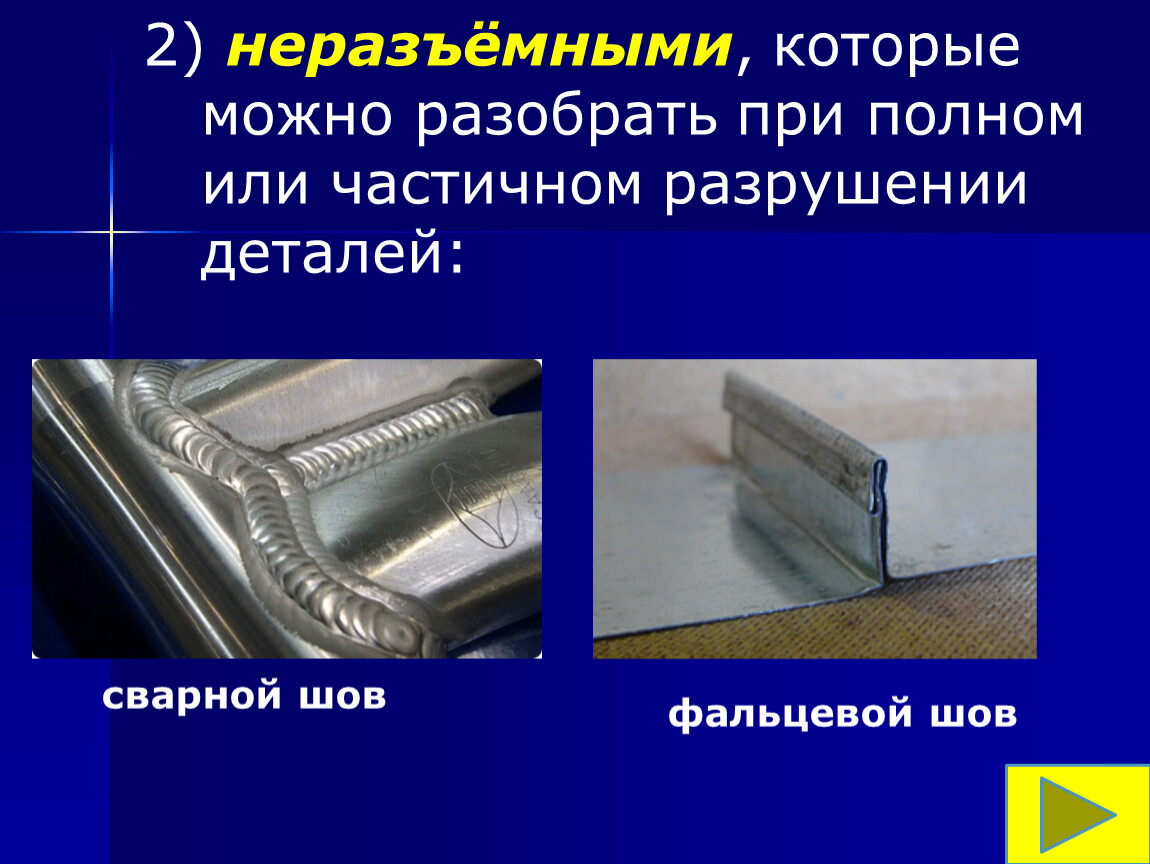

2) неразъёмными, которые можно разобрать при полном или частичном разрушении деталей:

сварной шов

фальцевой шов

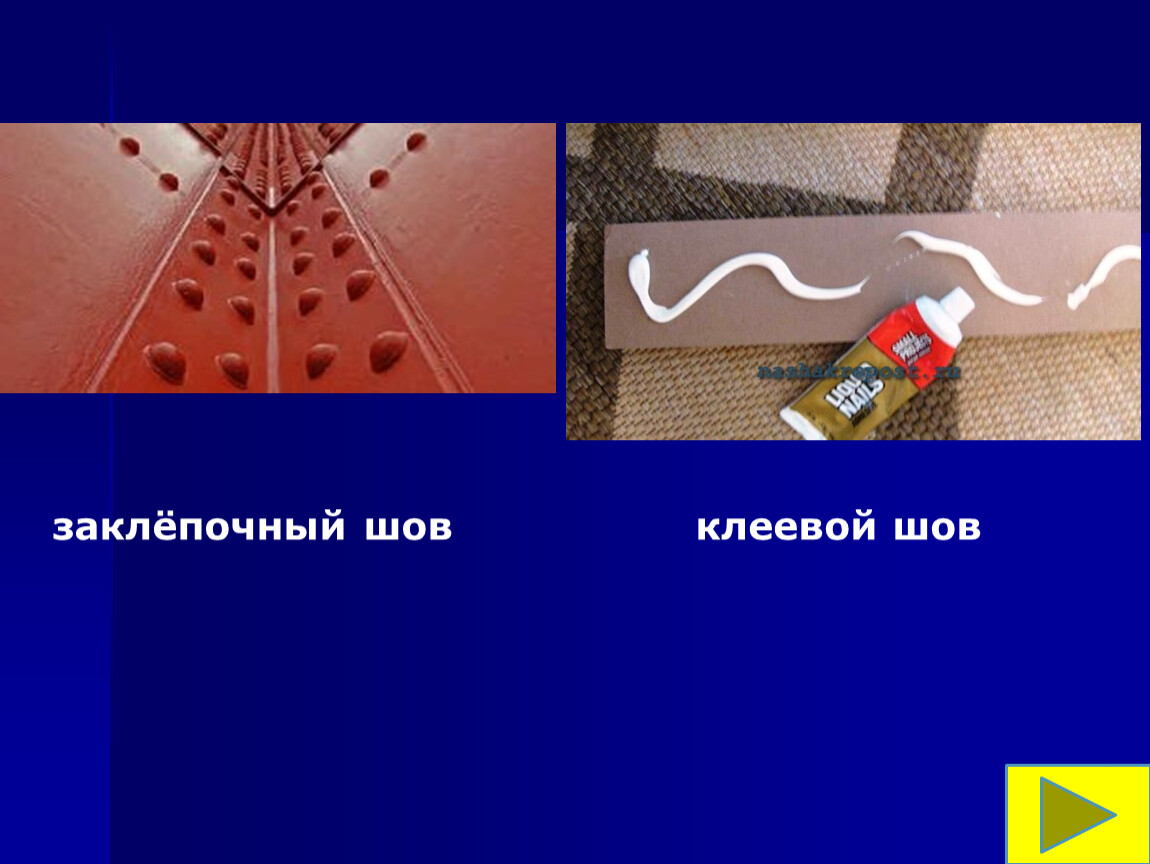

заклёпочный шов

клеевой шов

Вопросы и задания

Чем отличается деталь от сборочной единицы?
Приведите примеры типовых деталей машин.
По каким группам классифицируют детали машин?
Почему корпусные детали не относятся к типовым деталям? К какой группе их относят?

*Конструктивно вал и ось выглядят одинаково. Определите их различие.
Как соединяются детали машин в механизмах?
Приведите примеры соединений деталей в различных ТУ

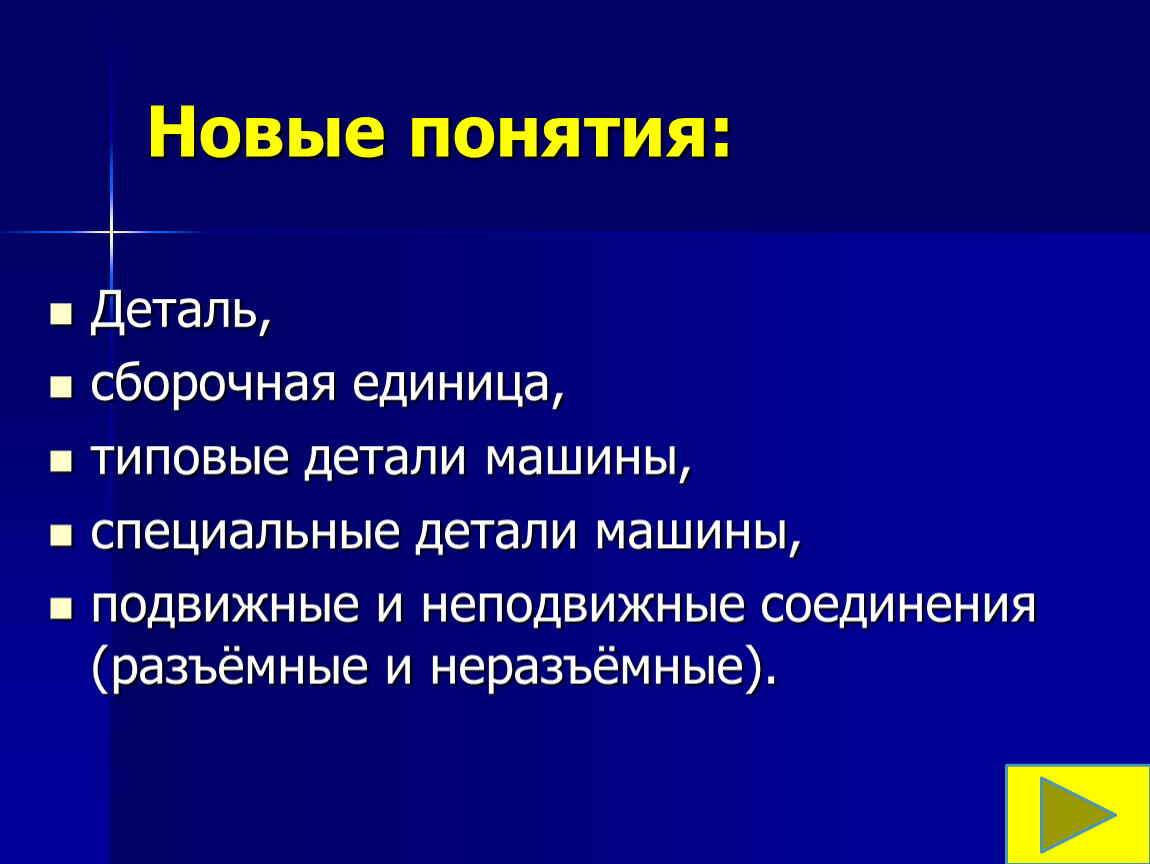

Новые понятия:

Деталь,
сборочная единица,
типовые детали машины,
специальные детали машины,
подвижные и неподвижные соединения (разъёмные и неразъёмные).

Назначение типовых деталей машин

ПРАКТИЧЕСКАЯ РАБОТА № 1

Название детали

Назначение

Подвижное и неподвижное соединения деталей механизмов

ПРАКТИЧЕСКАЯ РАБОТА № 2


п/п

Техничес-кое устройство

Коли-чество типовых деталей машин, входя-щих в ТУ

Коли-чество
Неподвиж-ных
соеди-нений

Количест-во
Подвиж-ных
Соедине-ний

Спасибо за внимание!
