Презентация по теме: Инструменты и оборудование для выполнения столярных работ.

Выполнила: Грачева Наталья Леонидовна ,
Учитель профессионально-трудового обучения
МОУ «Коррекционная школа-интернат».

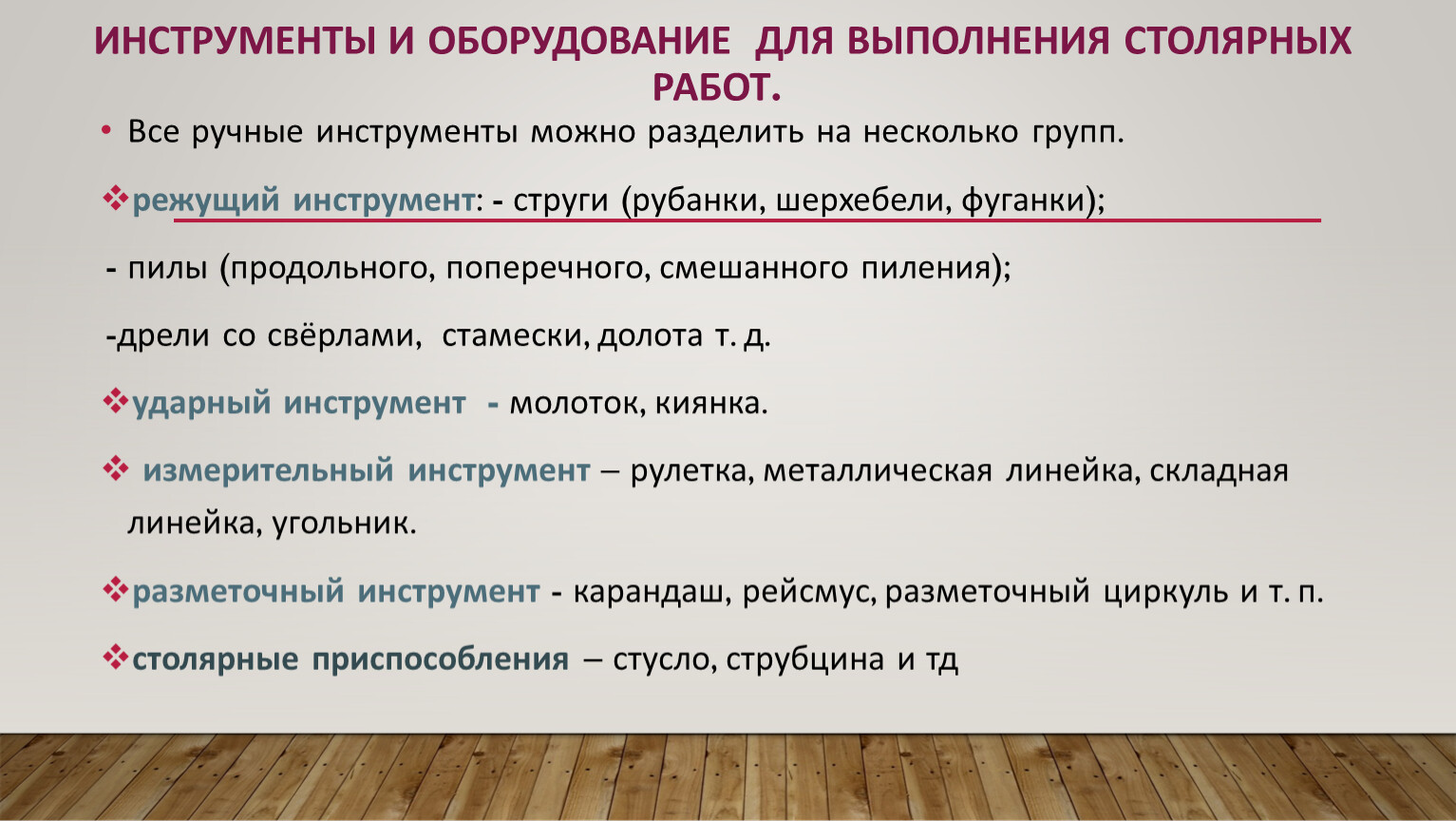

Все ручные инструменты можно разделить на несколько групп.
режущий инструмент: - струги (рубанки, шерхебели, фуганки);
- пилы (продольного, поперечного, смешанного пиления);
-дрели со свёрлами,  стамески, долота т. д.
ударный инструмент - молоток, киянка.
измерительный инструмент – рулетка, металлическая линейка, складная линейка, угольник.
разметочный инструмент - карандаш, рейсмус, разметочный циркуль и т. п.
столярные приспособления – стусло, струбцина и тд

Рубанок (струг) – режущий инструмент плотника и столяра. Им строгают древесину. Столяры и плотники пользуются стругами разных видов, но устройство у них почти у всех одинаковое.




Фуганок - используется после рубанка, и предназначен для выравнивания большей площади поверхности, также фуганок служит финишной обработкой после рубанка.


Пилы - ручной инструмент со множеством зубьев (лезвий) для резки твёрдых материалов. В плотницком и столярном деле к таким материалам относятся древесина, пластик и другие материалы со схожими свойствами. Существуют пилы для продольного, поперечного и смешанного пиления.



Стамеска - ручной режущий инструмент. Используется для выборки небольших углублений в древесине, зачистки пазов, снятия фасок. Долото - это столярный или плотницкий инструмент, который предназначен для выдалбливания пазов, гнезд и других работ. Используется только в комплексе с деревянным молотком .

Сверло – режущий инструмент для получения отверстий в древесине, металле и  других конструкционных материалов. Различают свёрла перовые, центровые, спиральные.
Дрель - ручной или электрический инструмент, предназначенный для сверления отверстий в металлах, древесине и других материалах.
Коловорот - ручной инструмент для сверления отверстий в дереве и других мягких материалах, с ручкой в виде скобы (колена) и патроном для зажима свёрл.

1. При долблении гнезд используют: (выбери правильный ответ)
а) стамеску и молоток
б) долото и киянку
в) долото и молоток
2. Инструмент для сверления отверстий в металлах, древесине и других материалах. (напишите ответ) ______________________

Молоток - инструмент для нанесения ударов (для забивания гвоздей). Молотки могут быть как по форме, размеру, так и по весу разные. Всё зависит от рода выполняемых при помощи его работ.
Киянка - является древним инструментом. Выполнена она полностью из древесины твердых пород (береза, дуб, вяз, акация, яблоня, груша и т. д.). Предназначена она для выполнения сборки деревянных изделий, а также долбёжных работ.

Линейка металлическая измерительная – инструмент для определения линейных размеров и проверки их после обработки , а также для отсчёта показаний кронциркулей и нутромеров.
Складной метр – измерительный инструмент,  который можно складывать благодаря подвижному соединению частей.
Угольник строительный - предназначен для проведения линий под прямым углом и проверки прямых углов.
Руле́тка — инструмент для измерения длины. Представляет собой металлическую или пластмассовую ленту с нанесёнными делениями, которая намотана на катушку, заключённую в корпус, снабжённый механизмом для сматывания ленты.

Рейсмус - разметочный инструмент для нанесения разметочных линий на определённом расстоянии от кромки доски до бруска.
Шаблон- служит для разметки большого количества одинаковых деталей
Разметочный циркуль- служит для разметки окружности и дуги
Малка - служит для проведения линий под разными углами

Стусло —столярное приспособление в виде лотка для резки досок (также любого другого профильного пиломатериала) под углом
Струбцина – поможет зафиксировать деталь на рабочем месте, так же применяется в момент склеивания или сверления изделий.
Гвоздодер – помогает избавиться от гвоздей в нежелательном месте.
Клещи — используют для вспомогательных работ, или когда нужно вытащить мелкие гвозди.

Лобзик - инструмент для фигурного пиления фанеры и тонких пиломатериалов (ручной и электрический)
Напильник – режущий инструмент, который предназначен для опиливания поверхности древесины вручную. Напильники различаются по форме поперечного сечения (круглые, полукруглые, квадратные, плоские, ромбические и т. д.).
Шуруповерт - ручной электрический инструмент предназначенный для закручивания и откручивания шурупов, саморезов, винтов и других крепежных изделий, а также сверлении отверстий при использовании свёрл

1. Проставь цифры соответствующие названиям частей ствола дерева.
__ядро
__ камбий
__ сердцевина
__ заболонь
__ пробковый слой
__ луб

1. Деревянный молоток это - (выбери правильный ответ)
а) кувалда
б) киянка 3.
в) колодка
2. Разметочный инструмент
а) стусло
б) зензубель
в) рейсмус

Вопросы для контрольной работы:
