Приборы радиационной, химической разведки и дозиметрического контроля
АЛЬБОМ
Приборы радиационной, химической разведки и дозиметрического контроля
Приборы радиационной, химической разведки и дозиметрического контроля
Методы обнаружения
ОГЛАВЛЕНИЕ
Единицы ионизирующих излучений
Войсковые дозиметрические приборы
Индивидуальные дозиметрические приборы
Приборы химической разведки

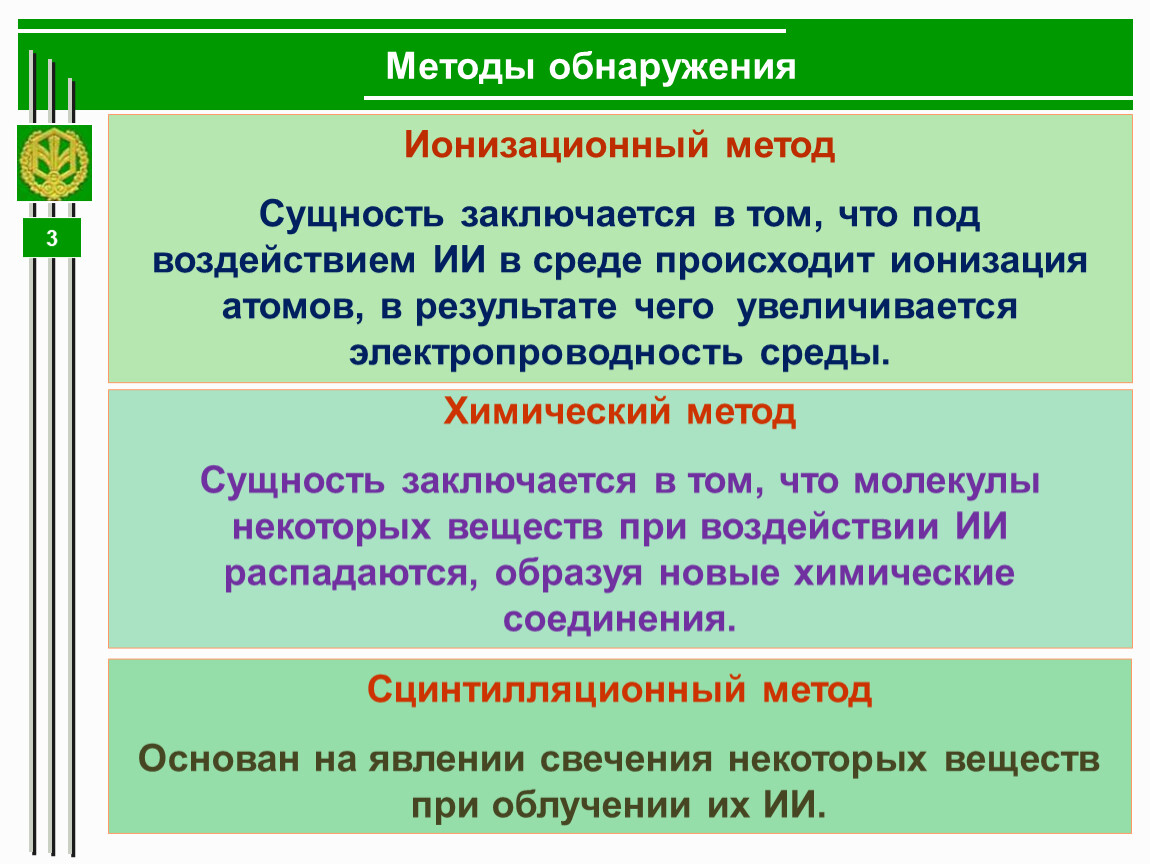

Методы обнаружения
Ионизационный метод
Сущность заключается в том, что под воздействием ИИ в среде происходит ионизация атомов, в результате чего увеличивается электропроводность среды.
Химический метод
Сущность заключается в том, что молекулы некоторых веществ при воздействии ИИ распадаются, образуя новые химические соединения.
Сцинтилляционный метод

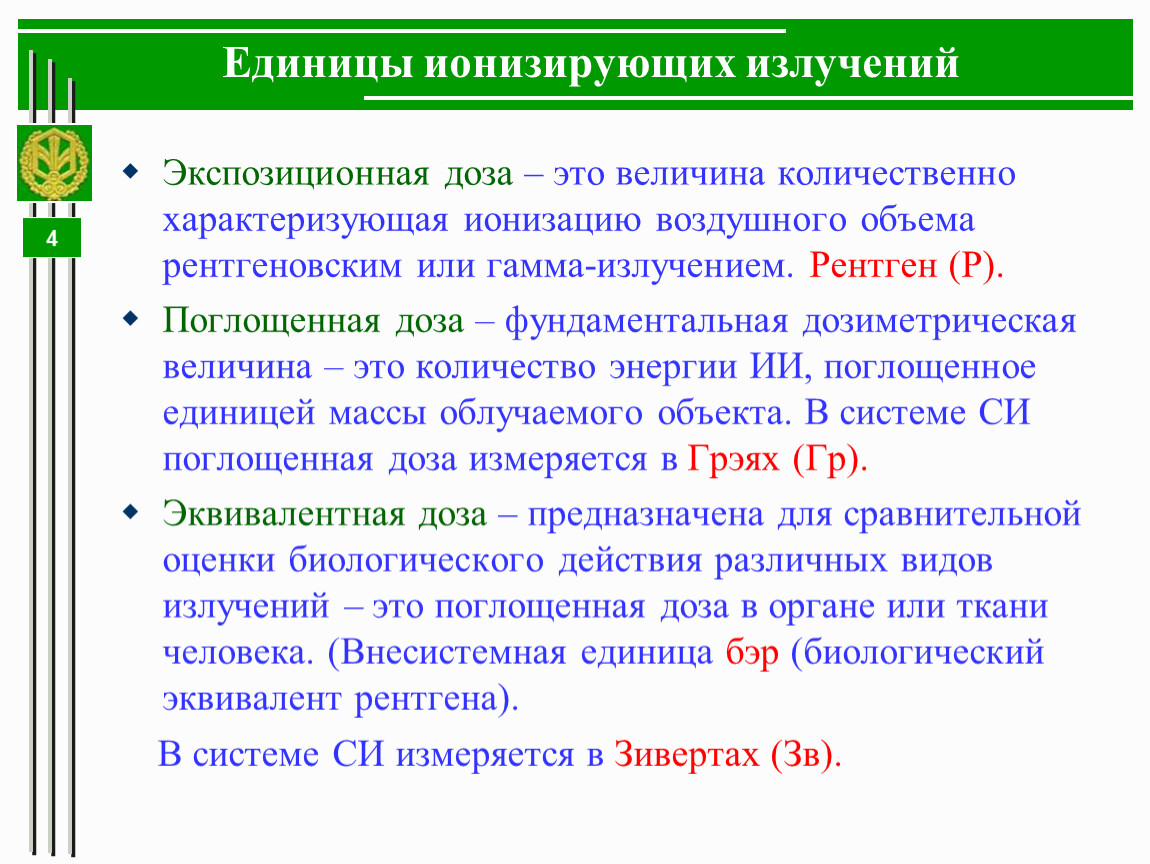

Единицы ионизирующих излучений
Экспозиционная доза – это величина количественно характеризующая ионизацию воздушного объема рентгеновским или гамма-излучением. Рентген (Р).
Поглощенная доза – фундаментальная дозиметрическая величина – это количество энергии ИИ, поглощенное единицей массы облучаемого объекта. В системе СИ поглощенная доза измеряется в Грэях (Гр).
Эквивалентная доза – предназначена для сравнительной оценки биологического действия различных видов излучений – это поглощенная доза в органе или ткани человека. (Внесистемная единица бэр (биологический эквивалент рентгена).
В системе СИ измеряется в Зивертах (Зв).
Войсковые дозиметрические приборы
Войсковые дозиметрические приборы
Радиометр – Рентгенометр ДП-5В
Соотношение между дозиметрическими единицами
(для бета -, гамма – излучений)
1 Зв=100 рентген
1 Зв = 1 Гр =100 рад;
1 Зв = 100 бэр;
1 рад = 1 бэр = 1 рентген
Войсковые дозиметрические приборы

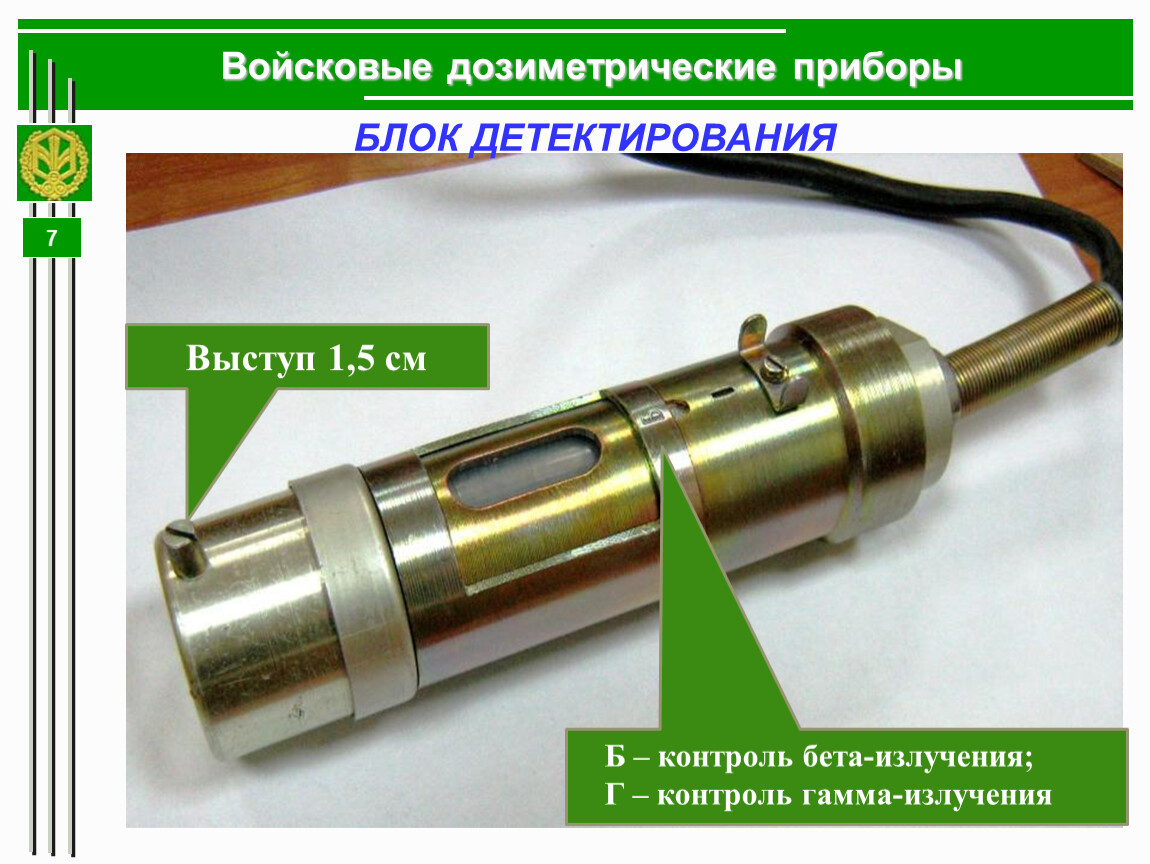

БЛОК ДЕТЕКТИРОВАНИЯ
Выступ 1,5 см
Б – контроль бета-излучения;
Г – контроль гамма-излучения
Войсковые дозиметрические приборы

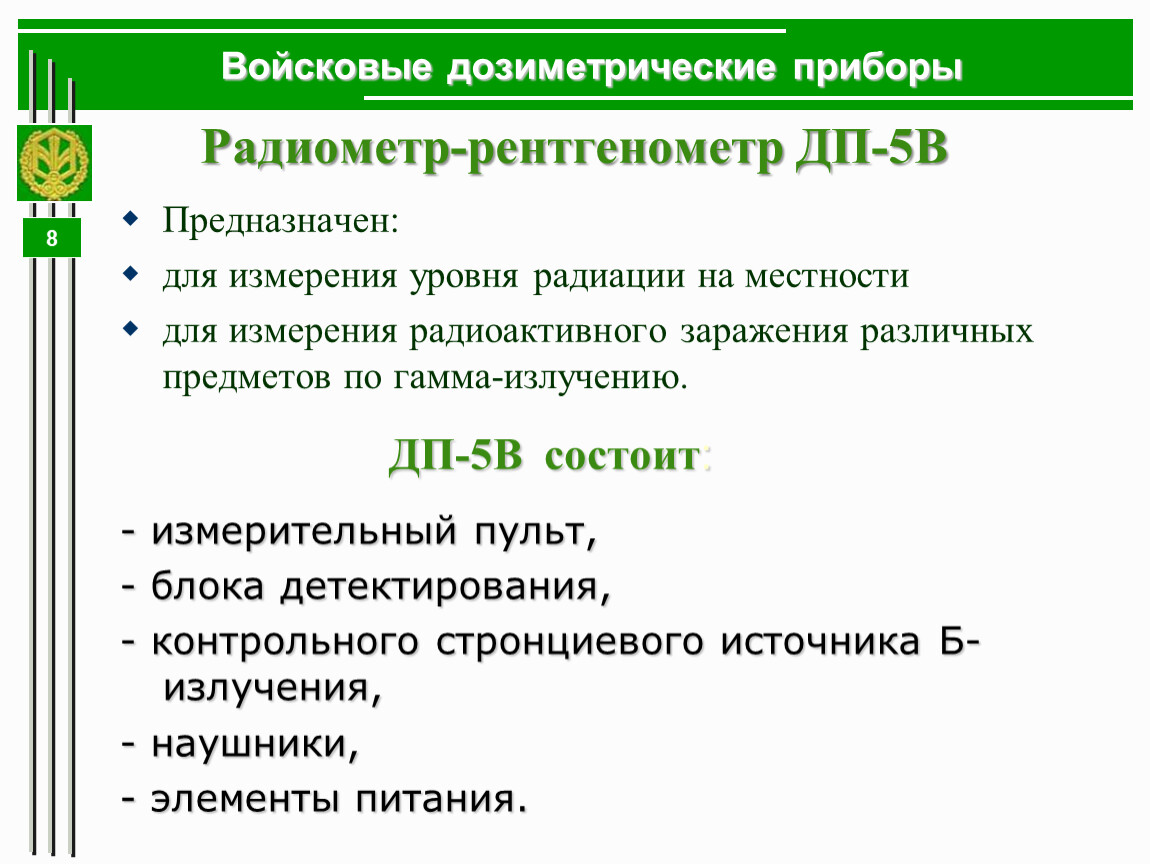

Предназначен:
для измерения уровня радиации на местности
для измерения радиоактивного заражения различных предметов по гамма-излучению.
ДП-5В состоит:
- измерительный пульт,
- блока детектирования,
- контрольного стронциевого источника Б-излучения,
- наушники,
- элементы питания.
Радиометр-рентгенометр ДП-5В
Войсковые дозиметрические приборы

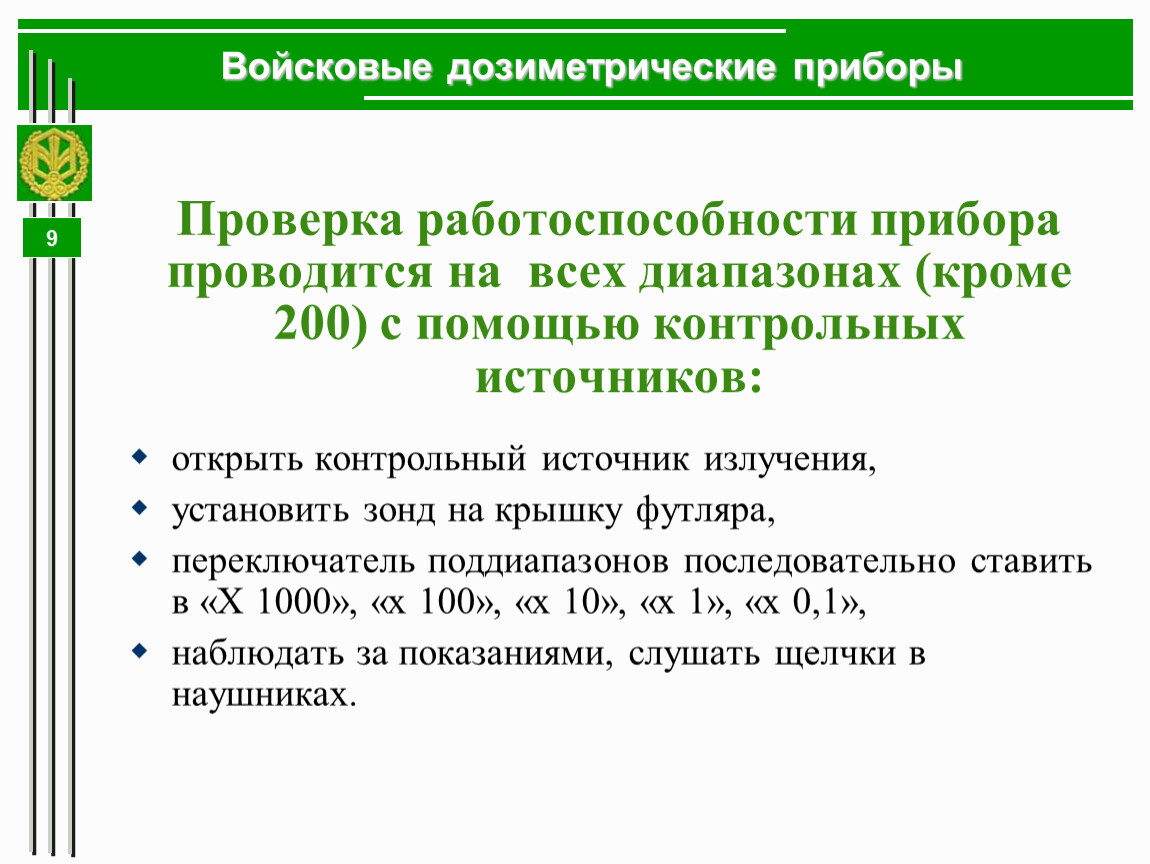

Проверка работоспособности прибора проводится на всех диапазонах (кроме 200) с помощью контрольных источников:
открыть контрольный источник излучения,
установить зонд на крышку футляра,
переключатель поддиапазонов последовательно ставить в «Х 1000», «х 100», «х 10», «х 1», «х 0,1»,
наблюдать за показаниями, слушать щелчки в наушниках.
Войсковые дозиметрические приборы
мр/ч
Р/ч
Погрешность измерений в интервале температур
от -40 до +50 градусов Цельсия не превышает
0.35-0.7%
на 1 градус.

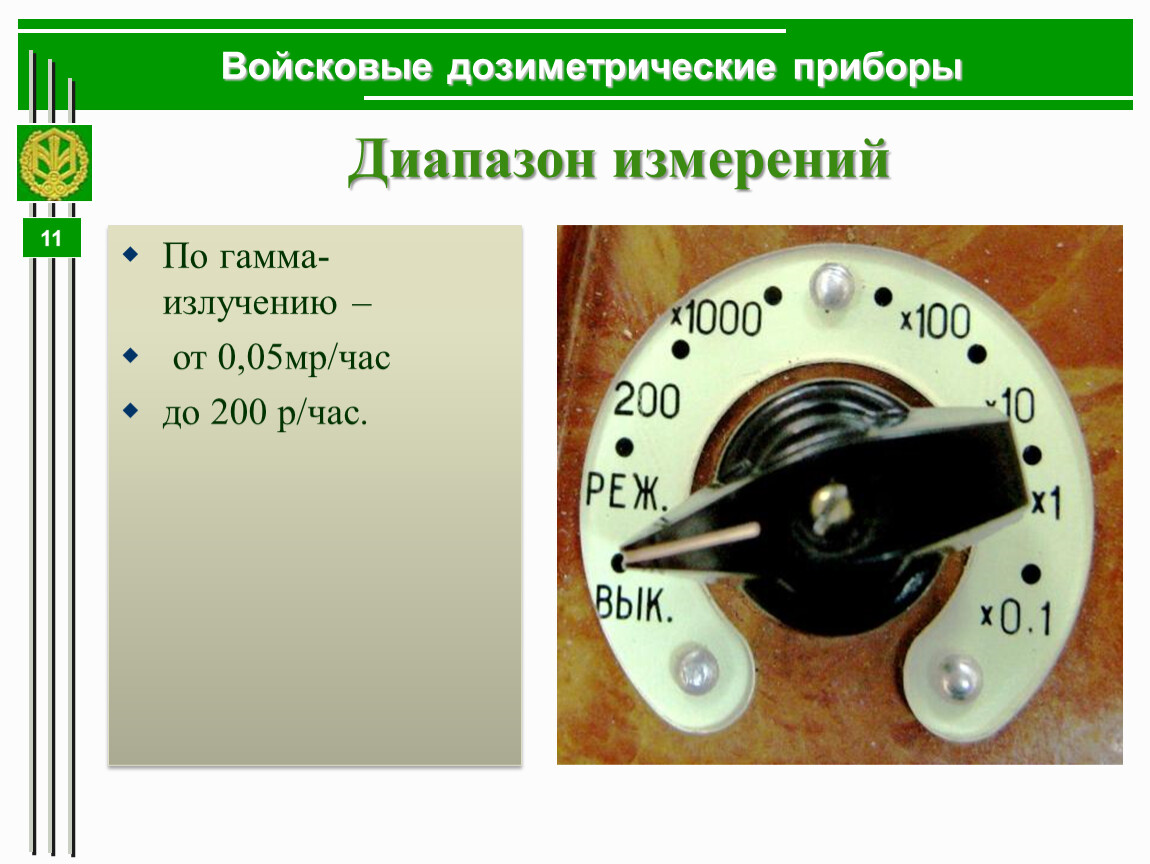

Войсковые дозиметрические приборы
По гамма-излучению –
от 0,05мр/час
до 200 р/час.
Диапазон измерений
Войсковые дозиметрические приборы

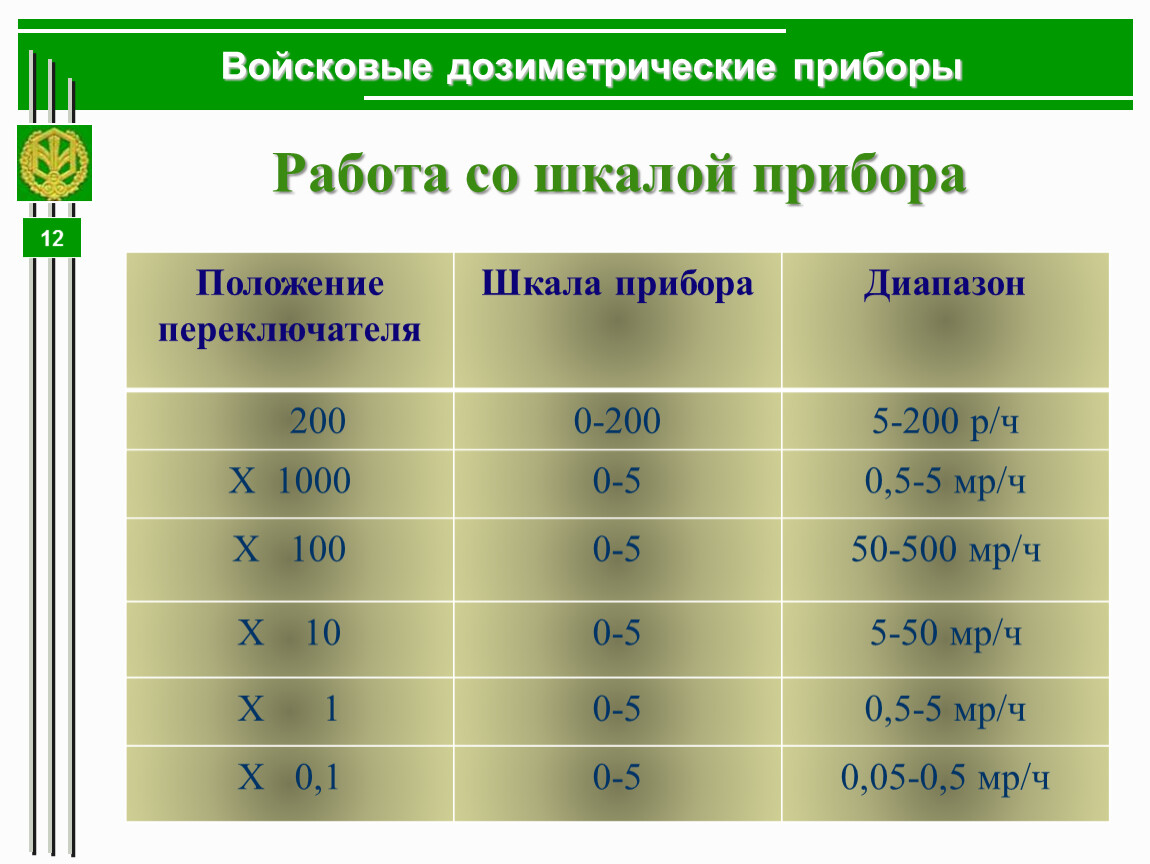

Положение переключателя | Шкала прибора | Диапазон |
200 | 0-200 | 5-200 р/ч |
Х 1000 | 0-5 | 0,5-5 мр/ч |
Х 100 | 50-500 мр/ч | |
Х 10 | 5-50 мр/ч | |
Х 1 | 0,5-5 мр/ч | |
Х 0,1 | 0,05-0,5 мр/ч |
Работа со шкалой прибора
Войсковые дозиметрические приборы
Контроль радиоактивного загрязнения (заражения)
Оценивается путем измерения экспозиционной дозы в мР/ч.
Прибор ДП-5В,продолжительность измерений не менее 45 секунд – 60 секунд
Р об = Ризм – Рфон
Р об - РЗ объекта.
Р изм – мощность дозы объекта
Р фон – мощность дозы фона
Измерение уровня радиации на местности
Войсковые дозиметрические приборы

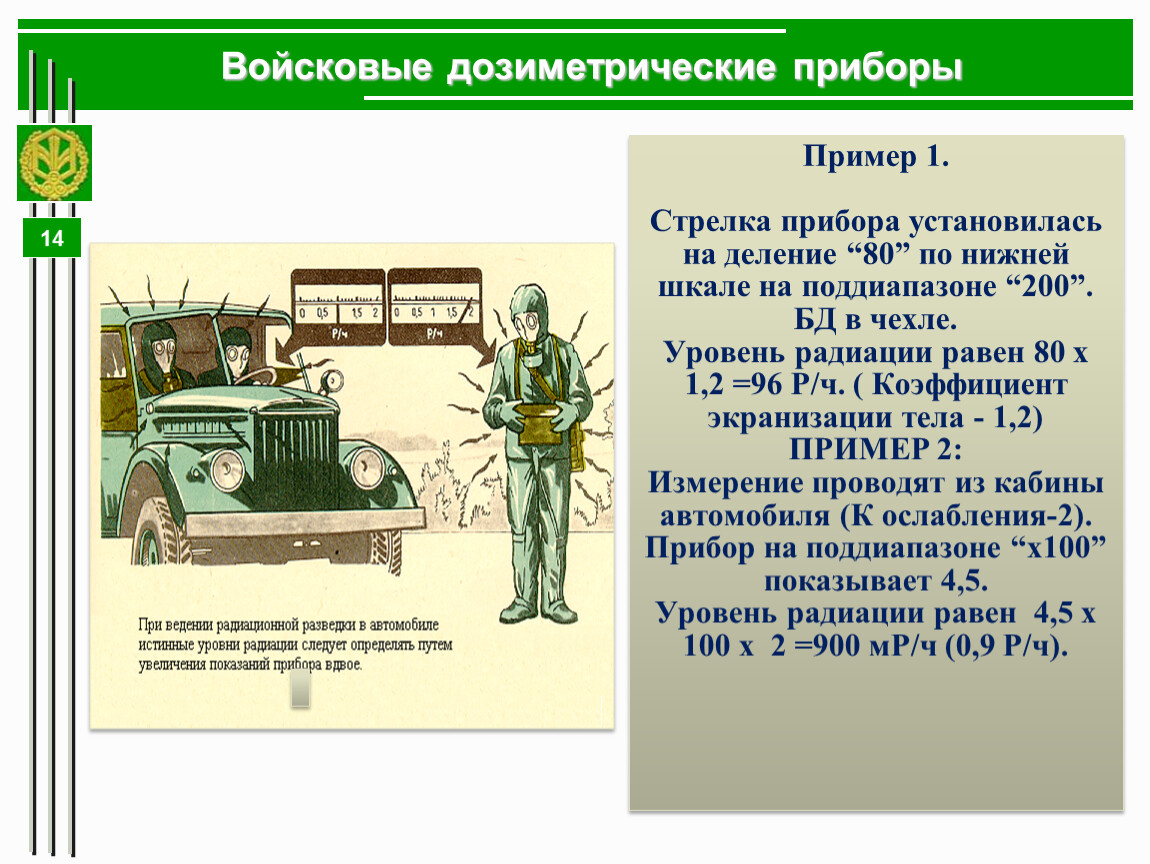

Пример 1.
Стрелка прибора установилась на деление “80” по нижней шкале на поддиапазоне “200”. БД в чехле. Уровень радиации равен 80 х 1,2 =96 Р/ч. ( Коэффициент экранизации тела - 1,2) ПРИМЕР 2: Измерение проводят из кабины автомобиля (К ослабления-2). Прибор на поддиапазоне “х100” показывает 4,5. Уровень радиации равен 4,5 х 100 х 2 =900 мР/ч (0,9 Р/ч).
Индивидуальные дозиметрические приборы

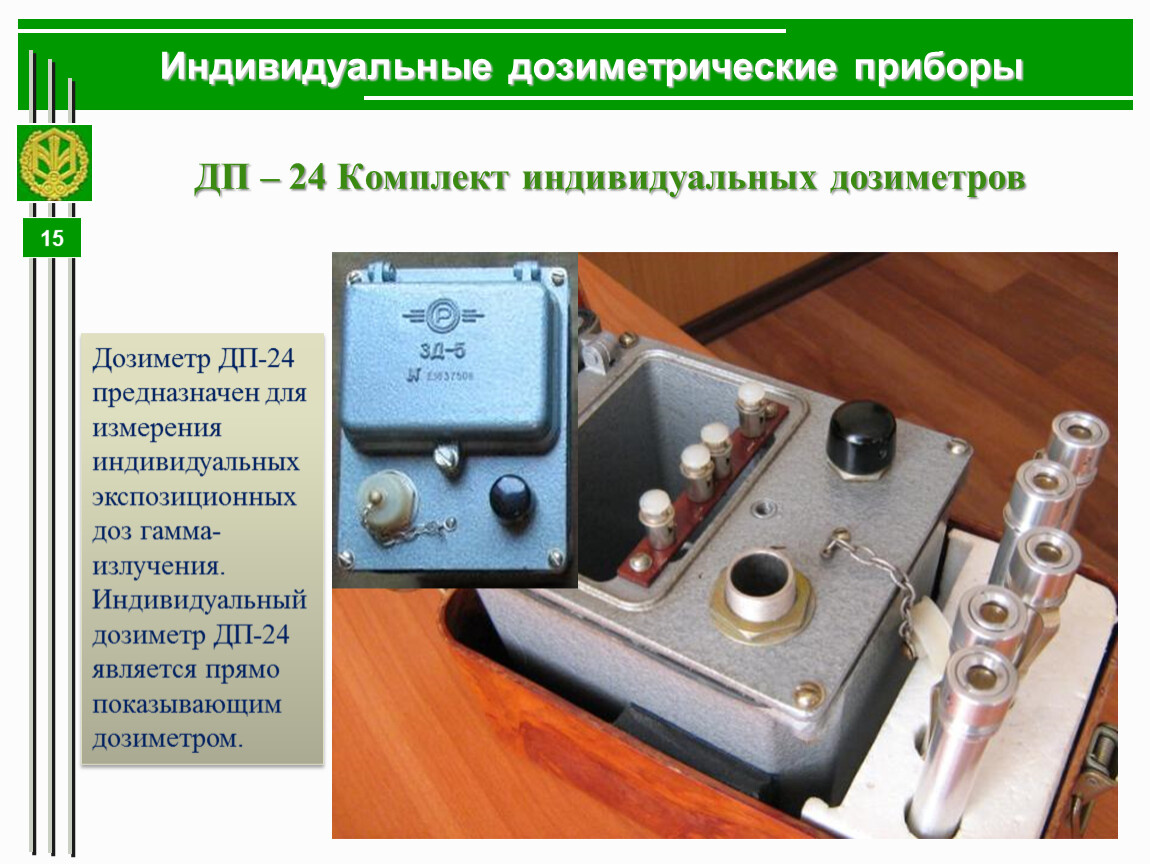

ДП – 24 Комплект индивидуальных дозиметров
Дозиметр ДП-24 предназначен для измерения индивидуальных экспозиционных доз гамма-излучения.
Индивидуальный дозиметр ДП-24 является прямо показывающим дозиметром.
ДП-22В, Комплект индивидуальных дозиметров ДП-22В предназначен для измерения экспозиционной дозы гамма-излучения в диапазоне 2 - 50 Р. В комплект входят: зарядное устройство ЗД-5 и 50 измерителей дозы ДКП-50А.
ДП-22В Комплектация прибора
ЗД-5
ДКП-50А
Индивидуальные дозиметрические приборы

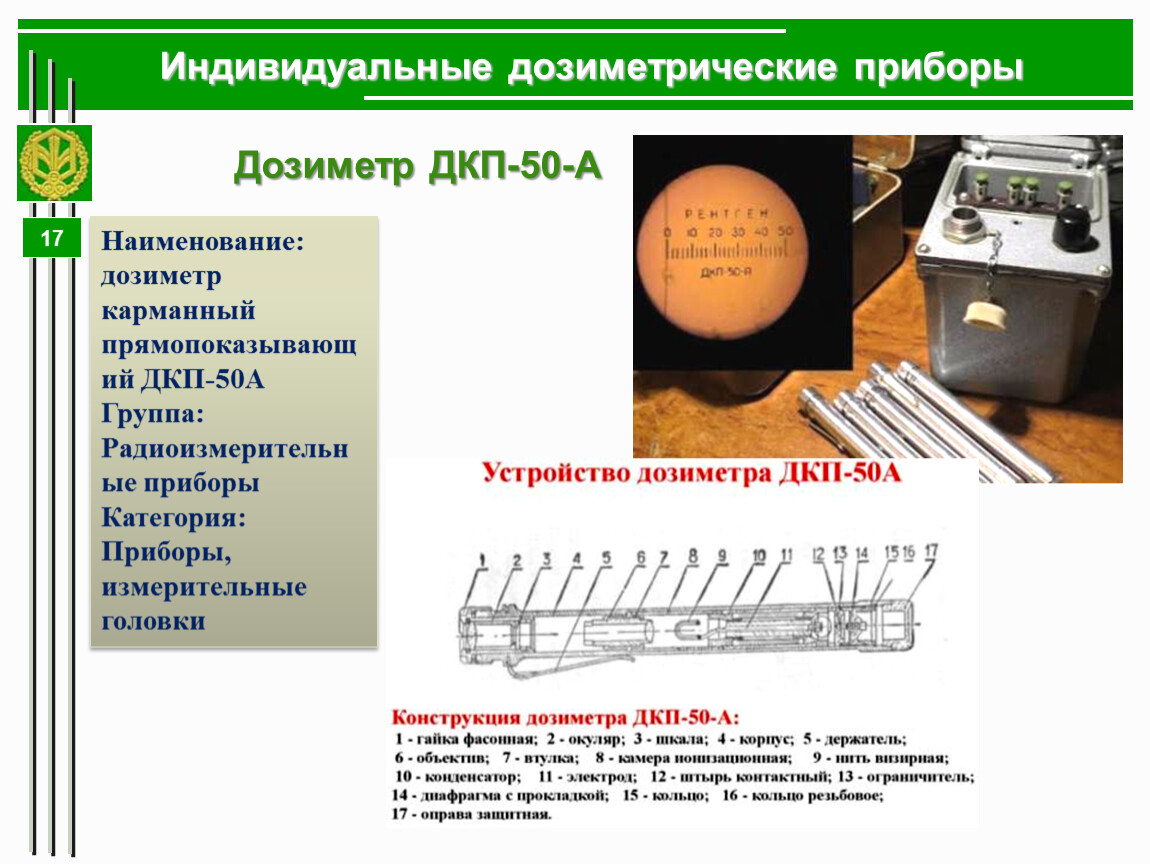

Дозиметр ДКП-50-А
Наименование: дозиметр карманный прямопоказывающий ДКП-50А
Группа: Радиоизмерительные приборы
Категория: Приборы, измерительные головки
Индивидуальные дозиметрические приборы
Приборы химической разведки
Войсковой прибор химической разведки
ВПХР
Приборы химической разведки
ВПХР
