Сетевые модели планирования производства электромонтажных работ
Церковская
Александра Валерьевна
Основные этапы проведения электромонтажных работ
Сетевой график-графическое изображение процесса (модель) выполнения комплекса работ и его конечной цели, в котором весь комплекс операций расчленен на отдельные, четко определенные работы, с указанием взаимосвязей между ними.

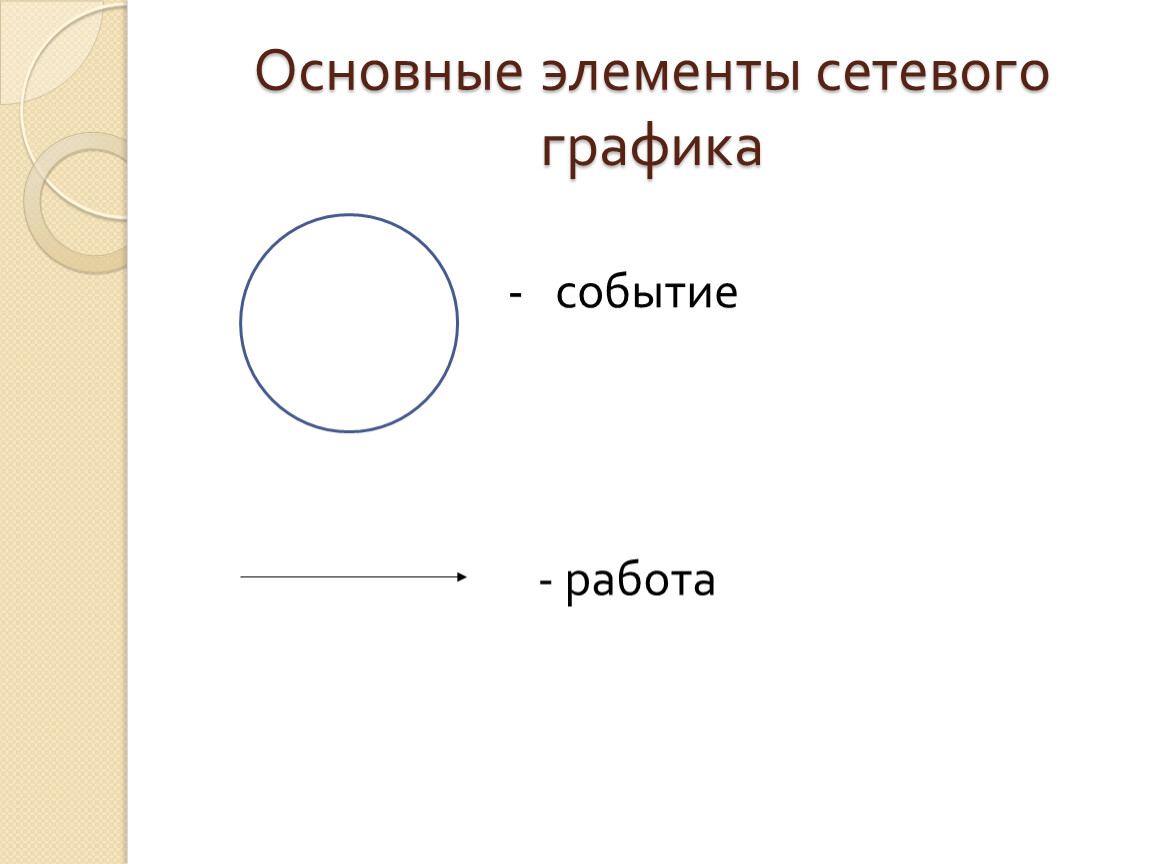

Основные элементы сетевого графика
- событие
- работа

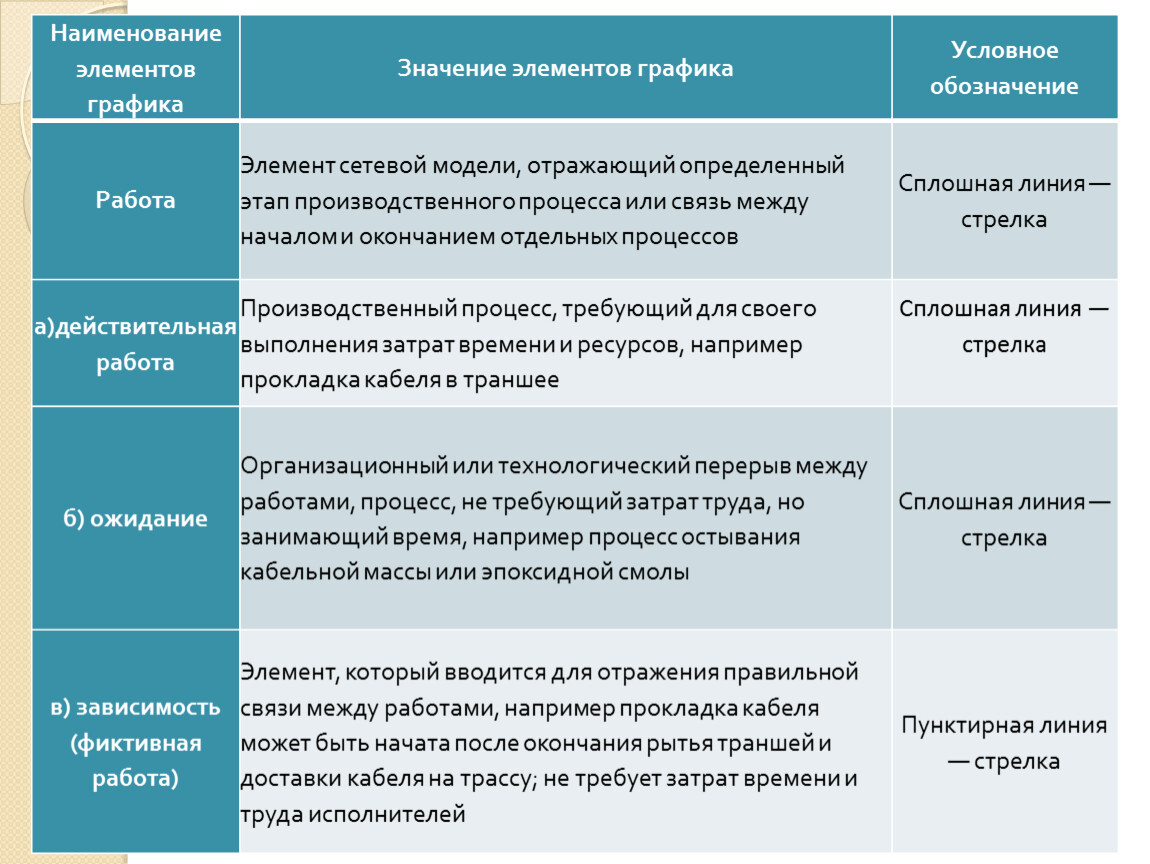

Наименование элементов графика | Значение элементов графика | Условное обозначение |
Работа | Элемент сетевой модели, отражающий определенный этап производственного процесса или связь между началом и окончанием отдельных процессов | Сплошная линия — стрелка |
а)действительная работа | Производственный процесс, требующий для своего выполнения затрат времени и ресурсов, например прокладка кабеля в траншее | Сплошная линия — стрелка |
б) ожидание | Организационный или технологический перерыв между работами, процесс, не требующий затрат труда, но занимающий время, например процесс остывания кабельной массы или эпоксидной смолы | Сплошная линия — стрелка |
в) зависимость (фиктивная работа) | Элемент, который вводится для отражения правильной связи между работами, например прокладка кабеля может быть начата после окончания рытья траншей и доставки кабеля на трассу; не требует затрат времени и труда исполнителей | Пунктирная линия — стрелка |

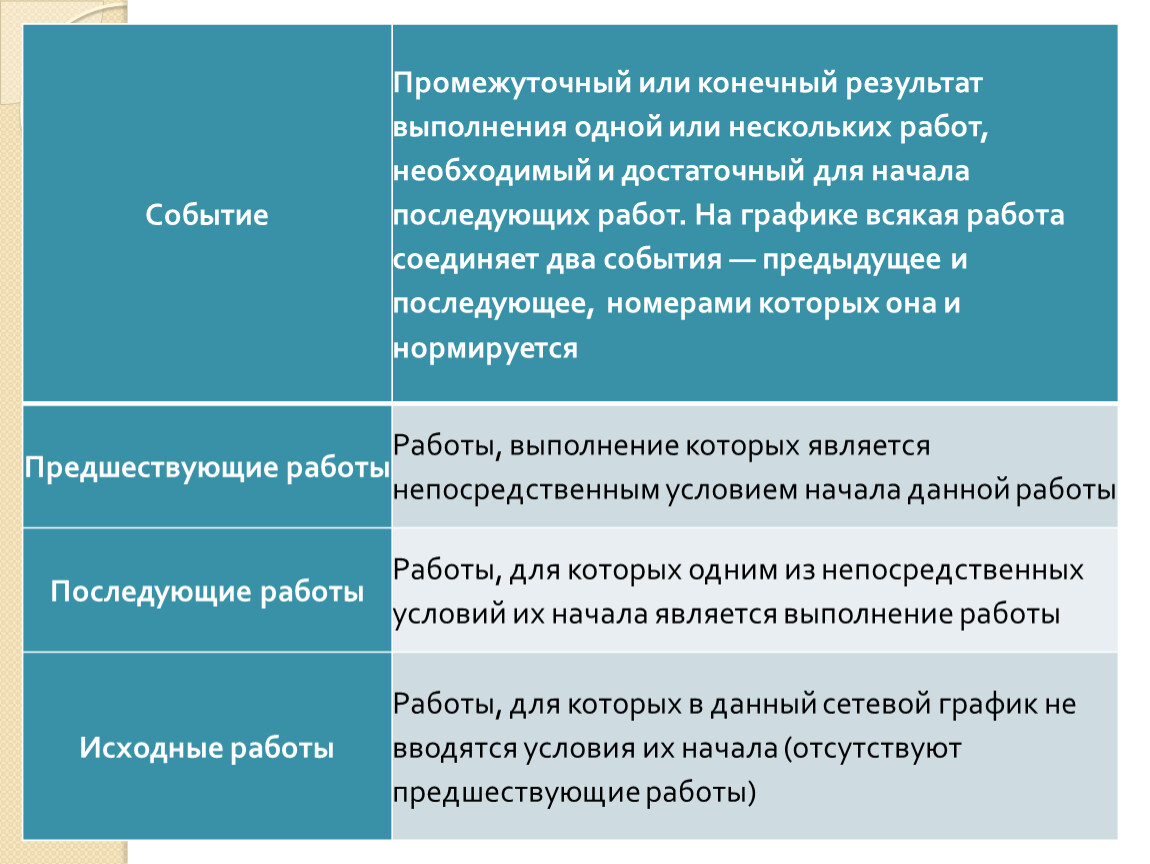

Событие | Промежуточный или конечный результат выполнения одной или нескольких работ, необходимый и достаточный для начала последующих работ. На графике всякая работа соединяет два события — предыдущее и последующее, номерами которых она и нормируется |
Предшествующие работы | Работы, выполнение которых является непосредственным условием начала данной работы |
Последующие работы | Работы, для которых одним из непосредственных условий их начала является выполнение работы |
Исходные работы | Работы, для которых в данный сетевой график не вводятся условия их начала (отсутствуют предшествующие работы) |

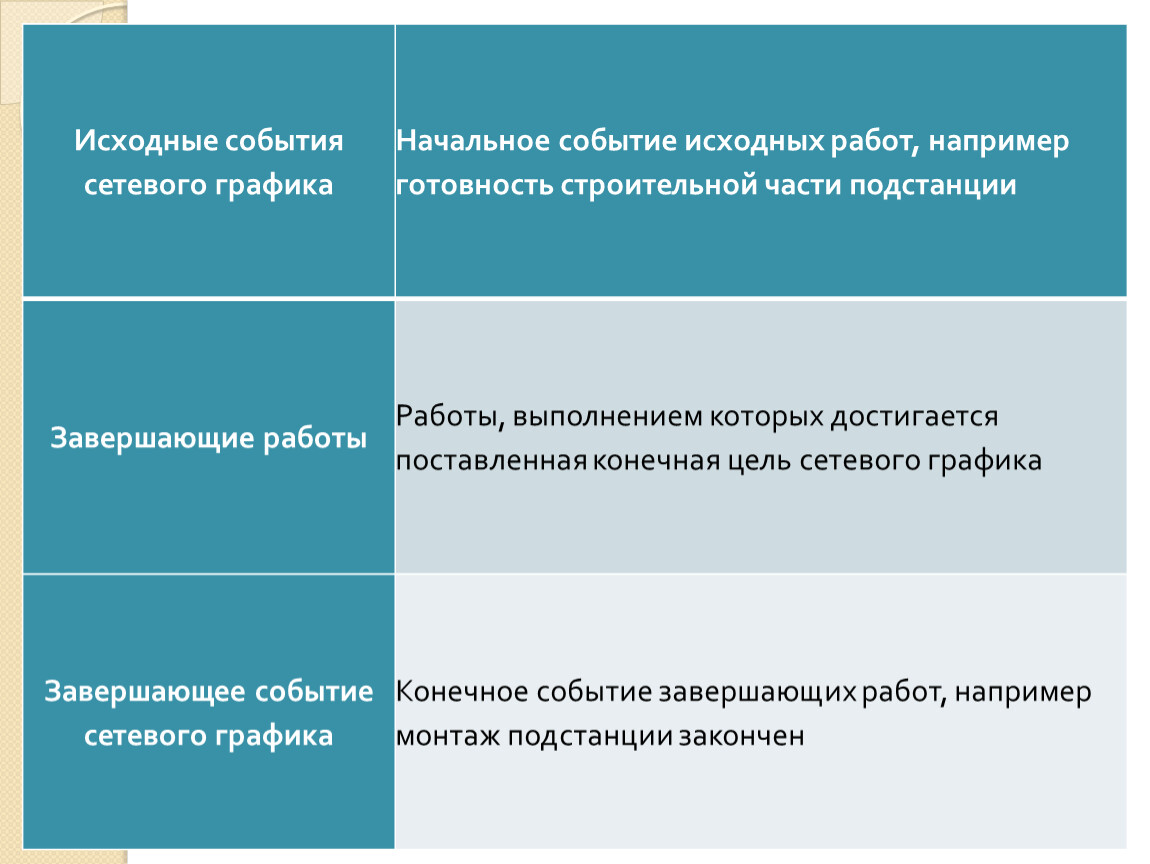

Исходные события сетевого графика | Начальное событие исходных работ, например готовность строительной части подстанции |
Завершающие работы | Работы, выполнением которых достигается поставленная конечная цель сетевого графика |
Завершающее событие сетевого графика | Конечное событие завершающих работ, например монтаж подстанции закончен |

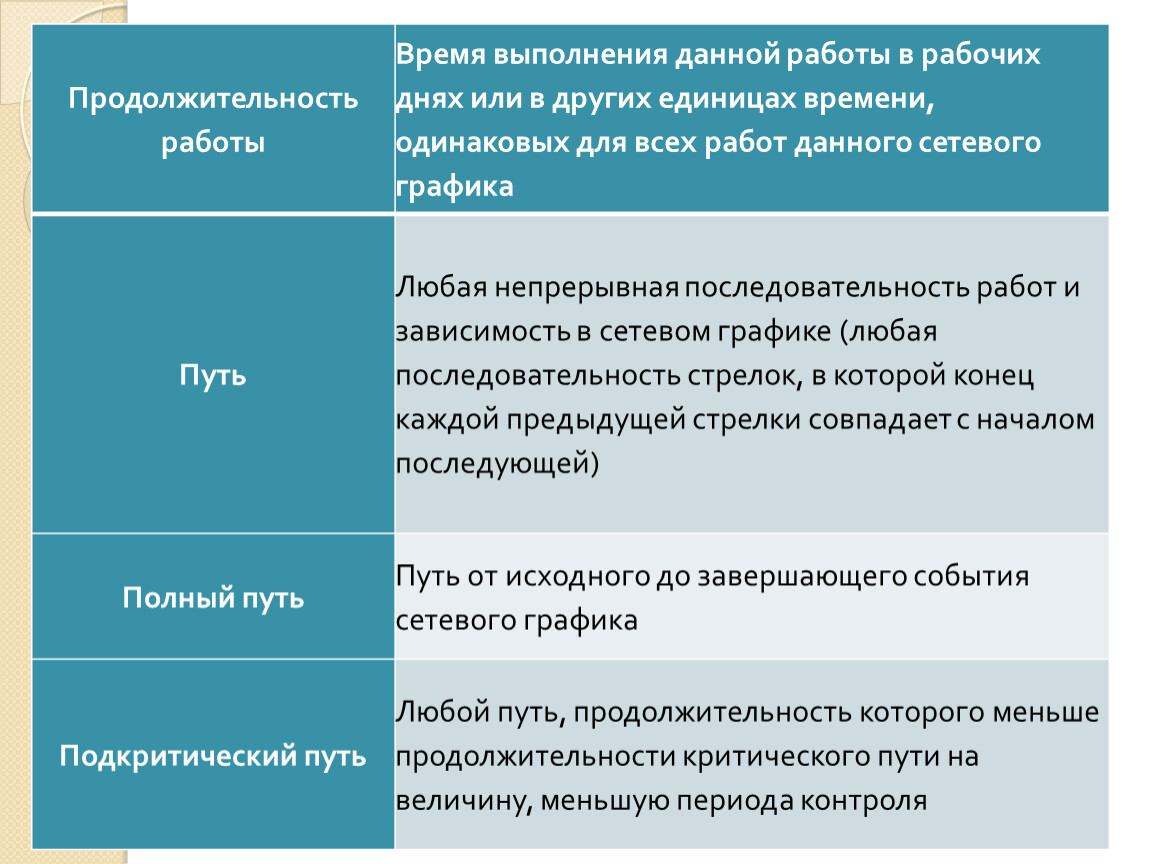

Продолжительность работы | Время выполнения данной работы в рабочих днях или в других единицах времени, одинаковых для всех работ данного сетевого графика |
Путь | Любая непрерывная последовательность работ и зависимость в сетевом графике (любая последовательность стрелок, в которой конец каждой предыдущей стрелки совпадает с началом последующей) |
Полный путь | Путь от исходного до завершающего события сетевого графика |
Подкритический путь | Любой путь, продолжительность которого меньше продолжительности критического пути на величину, меньшую периода контроля |

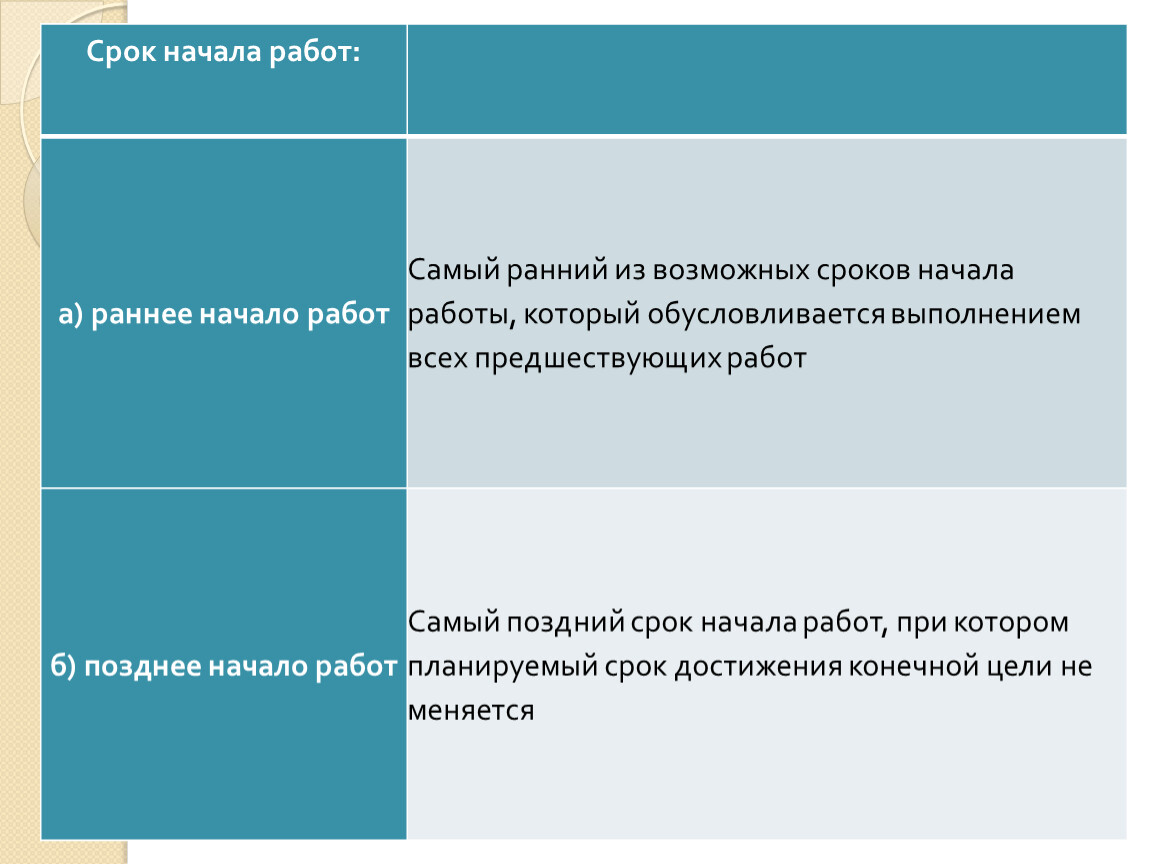

Срок начала работ: |
|
а) раннее начало работ | Самый ранний из возможных сроков начала работы, который обусловливается выполнением всех предшествующих работ |
б) позднее начало работ | Самый поздний срок начала работ, при котором планируемый срок достижения конечной цели не меняется |

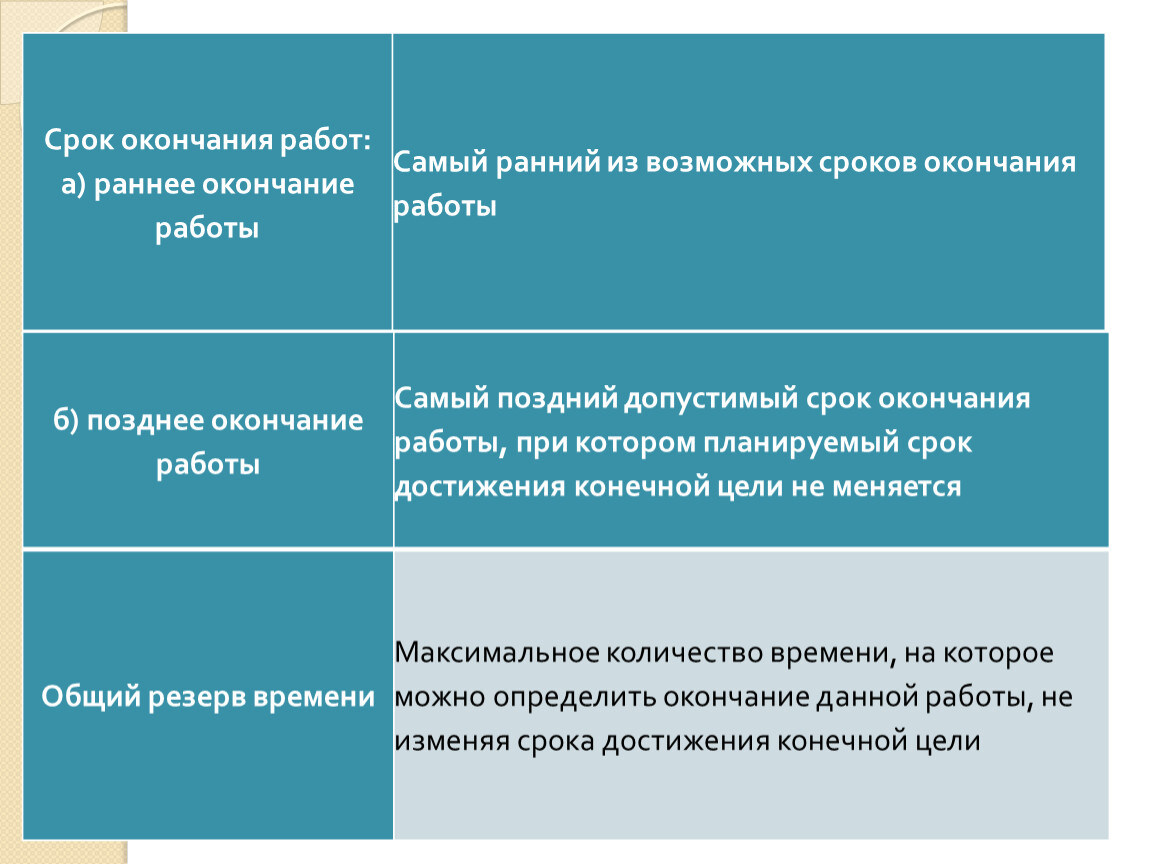

Срок окончания работ: а) раннее окончание работы | Самый ранний из возможных сроков окончания работы |
б) позднее окончание работы | Самый поздний допустимый срок окончания работы, при котором планируемый срок достижения конечной цели не меняется |
Общий резерв времени | Максимальное количество времени, на которое можно определить окончание данной работы, не изменяя срока достижения конечной цели |

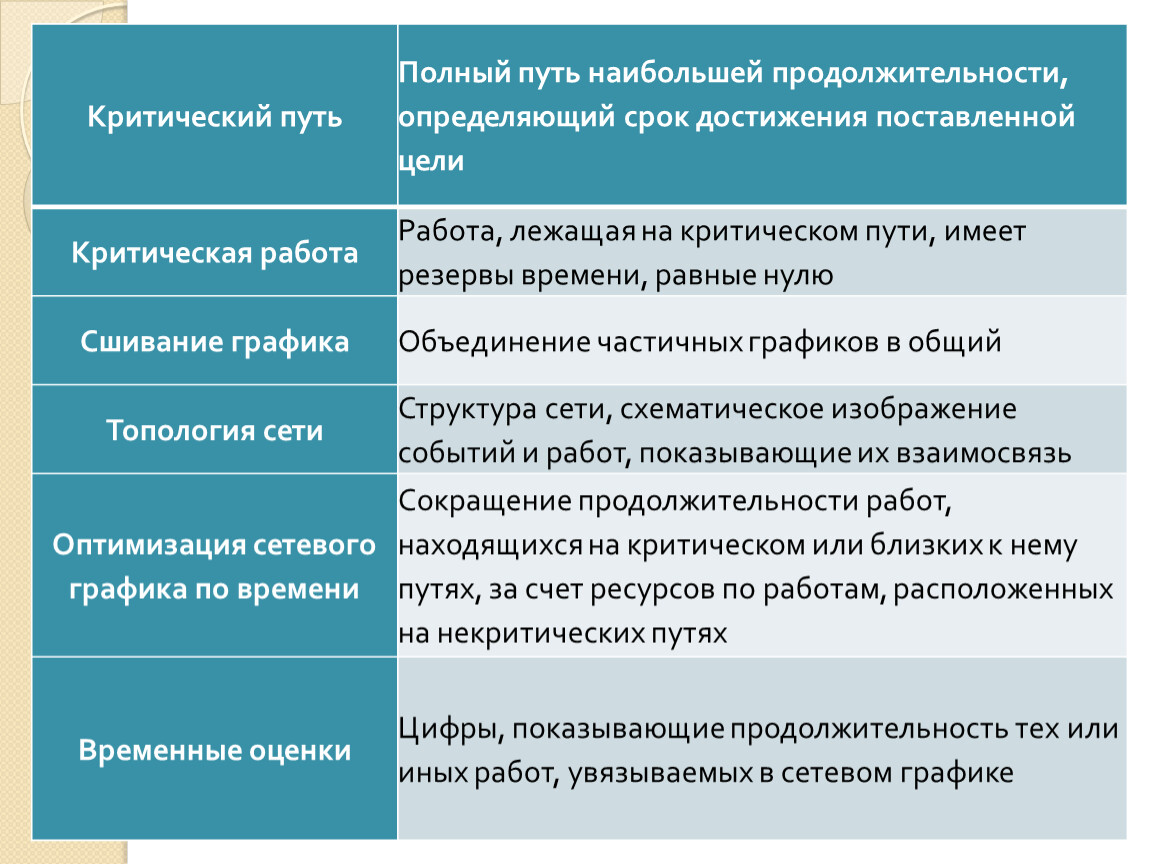

Критический путь | Полный путь наибольшей продолжительности, определяющий срок достижения поставленной цели |
Критическая работа | Работа, лежащая на критическом пути, имеет резервы времени, равные нулю |
Сшивание графика | Объединение частичных графиков в общий |
Топология сети | Структура сети, схематическое изображение событий и работ, показывающие их взаимосвязь |
Оптимизация сетевого графика по времени | Сокращение продолжительности работ, находящихся на критическом или близких к нему путях, за счет ресурсов по работам, расположенных на некритических путях |
Временные оценки | Цифры, показывающие продолжительность тех или иных работ, увязываемых в сетевом графике |

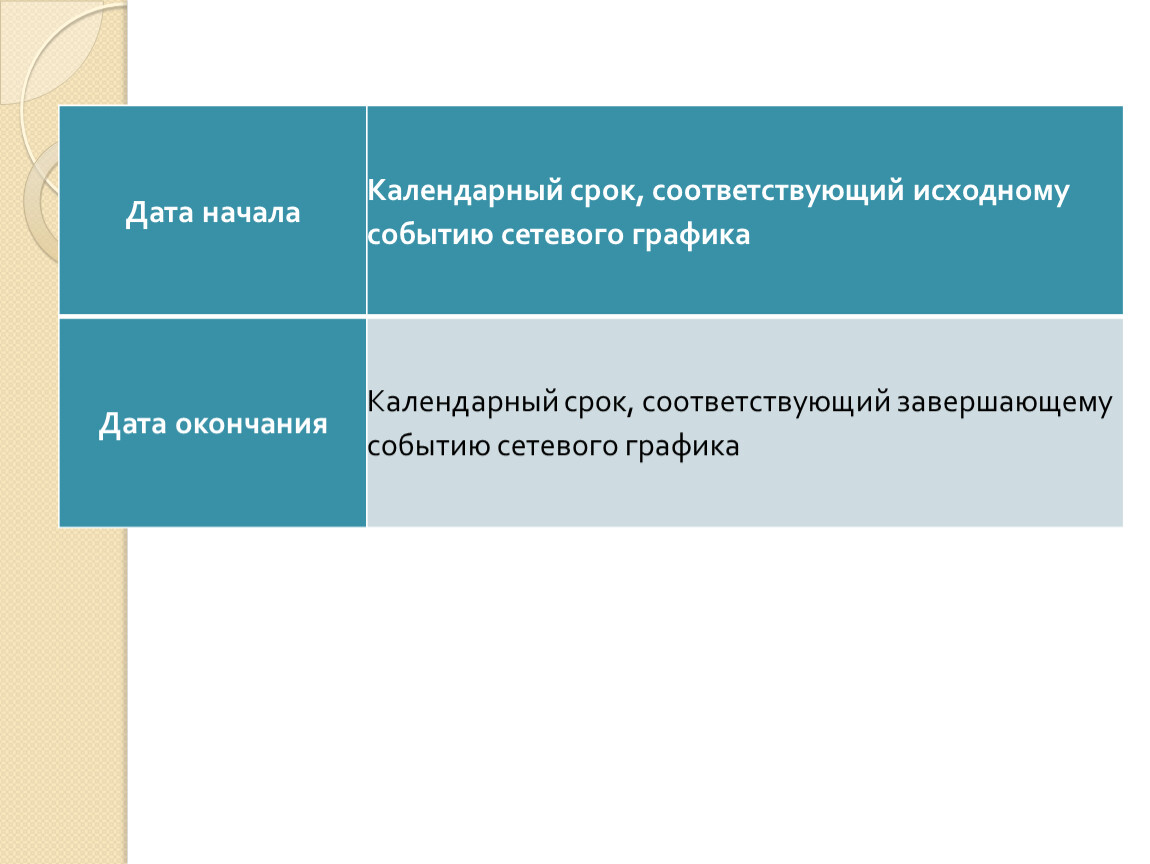

Дата начала | Календарный срок, соответствующий исходному событию сетевого графика |
Дата окончания | Календарный срок, соответствующий завершающему событию сетевого графика |

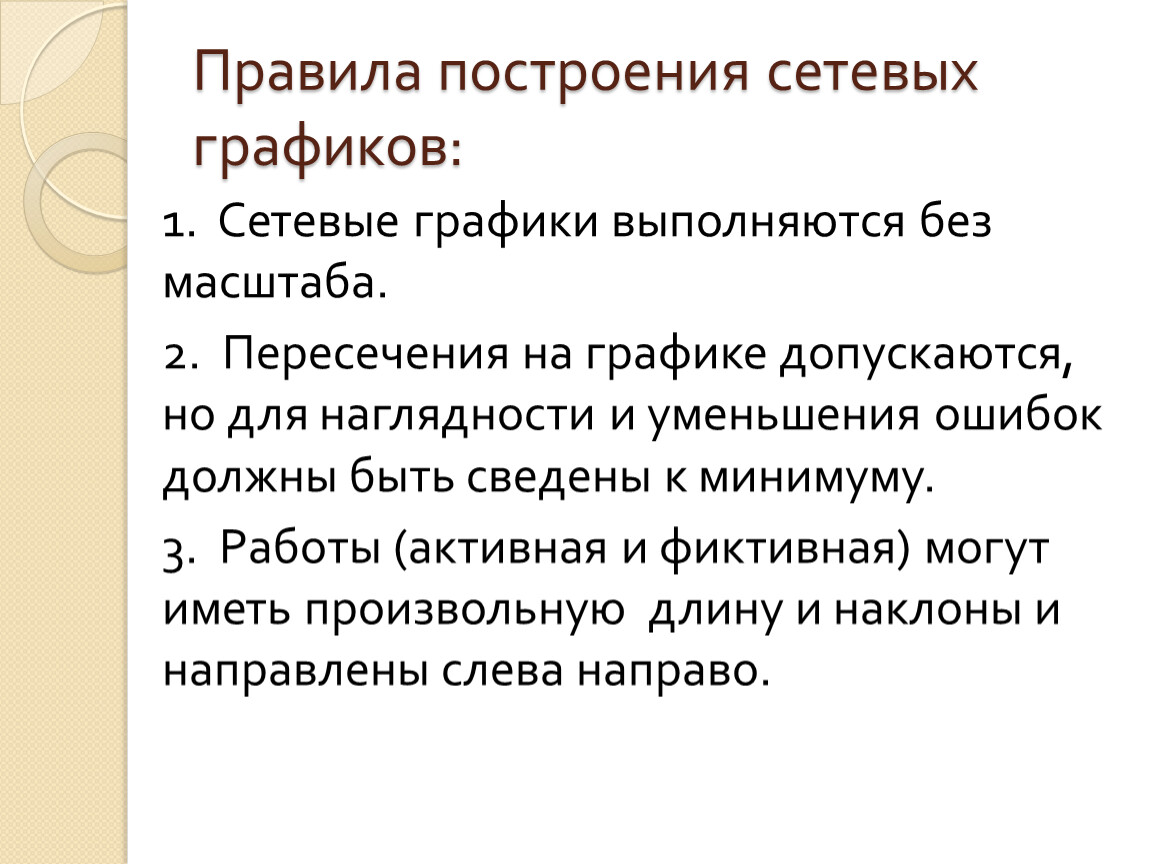

Правила построения сетевых графиков:
1. Сетевые графики выполняются без масштаба.
2. Пересечения на графике допускаются, но для наглядности и уменьшения ошибок должны быть сведены к минимуму.
3. Работы (активная и фиктивная) могут иметь произвольную длину и наклоны и направлены слева направо.

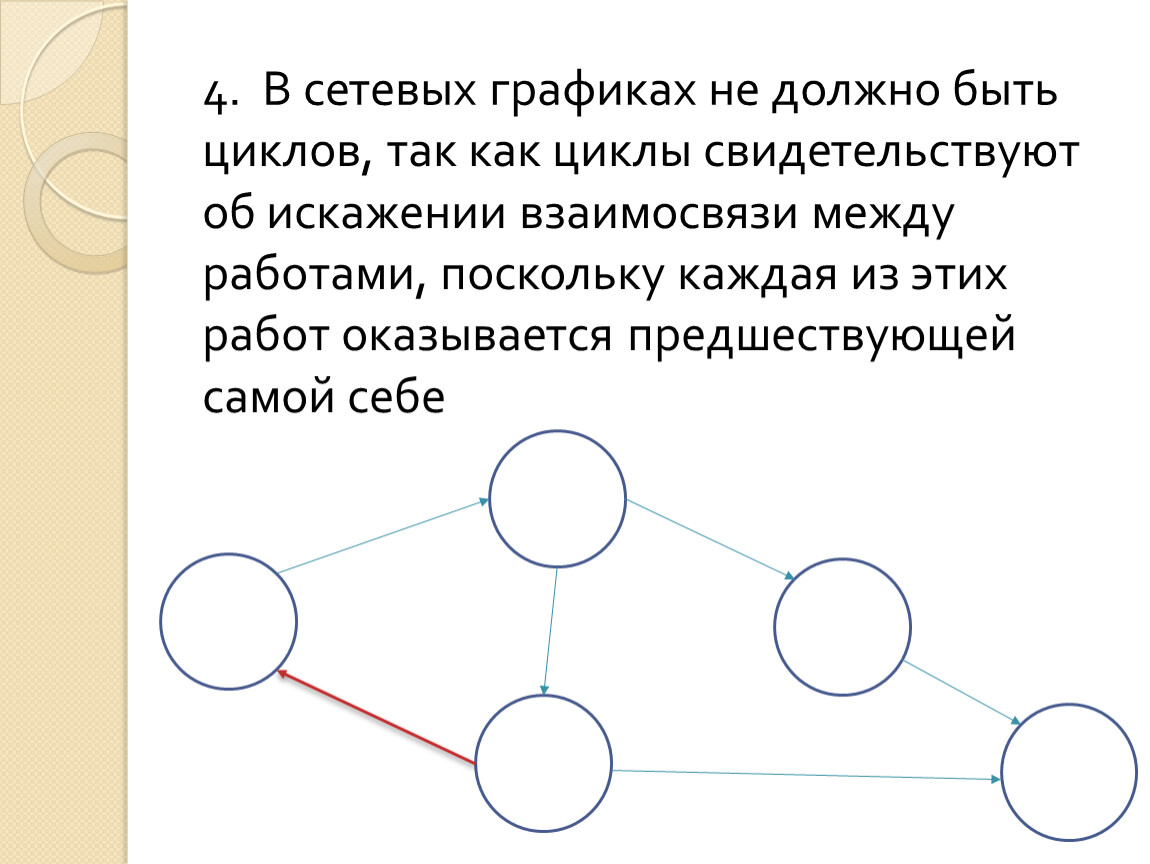

4. В сетевых графиках не должно быть циклов, так как циклы свидетельствуют об искажении взаимосвязи между работами, поскольку каждая из этих работ оказывается предшествующей самой себе

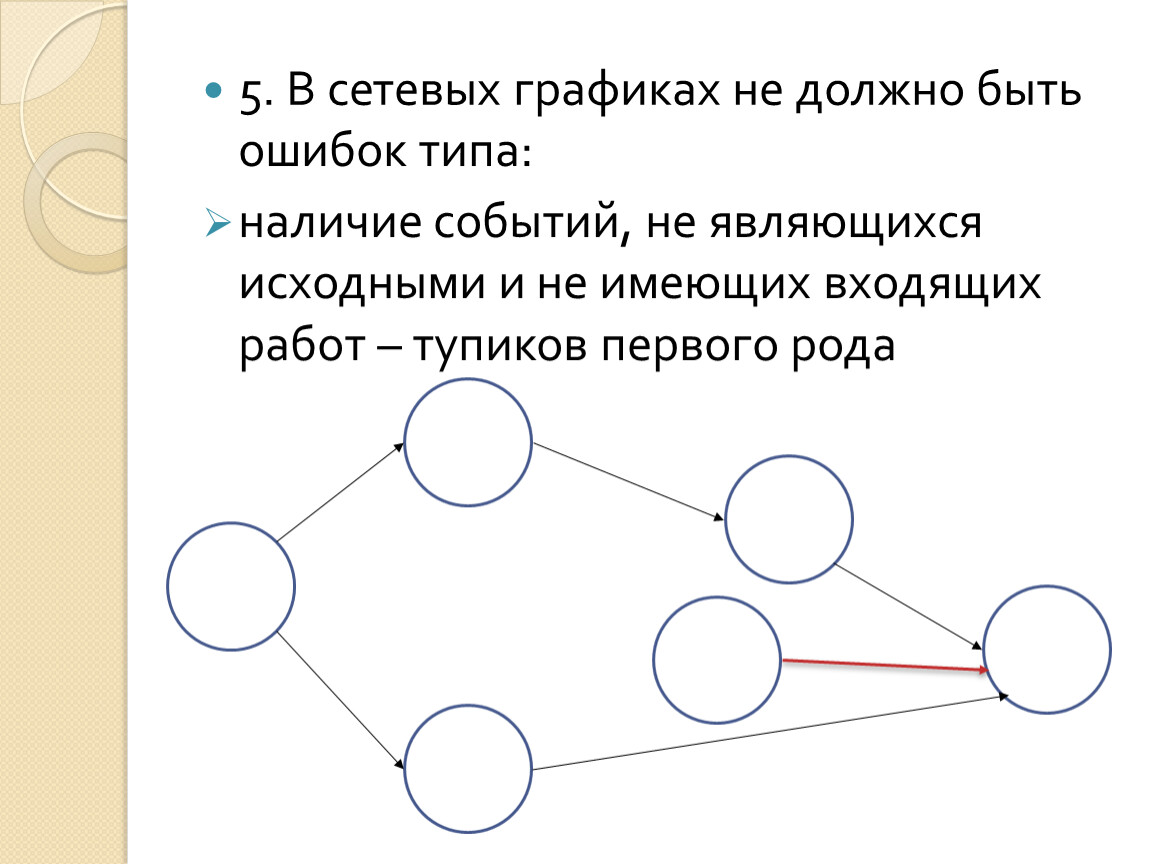

5. В сетевых графиках не должно быть ошибок типа:
наличие событий, не являющихся исходными и не имеющих входящих работ – тупиков первого рода

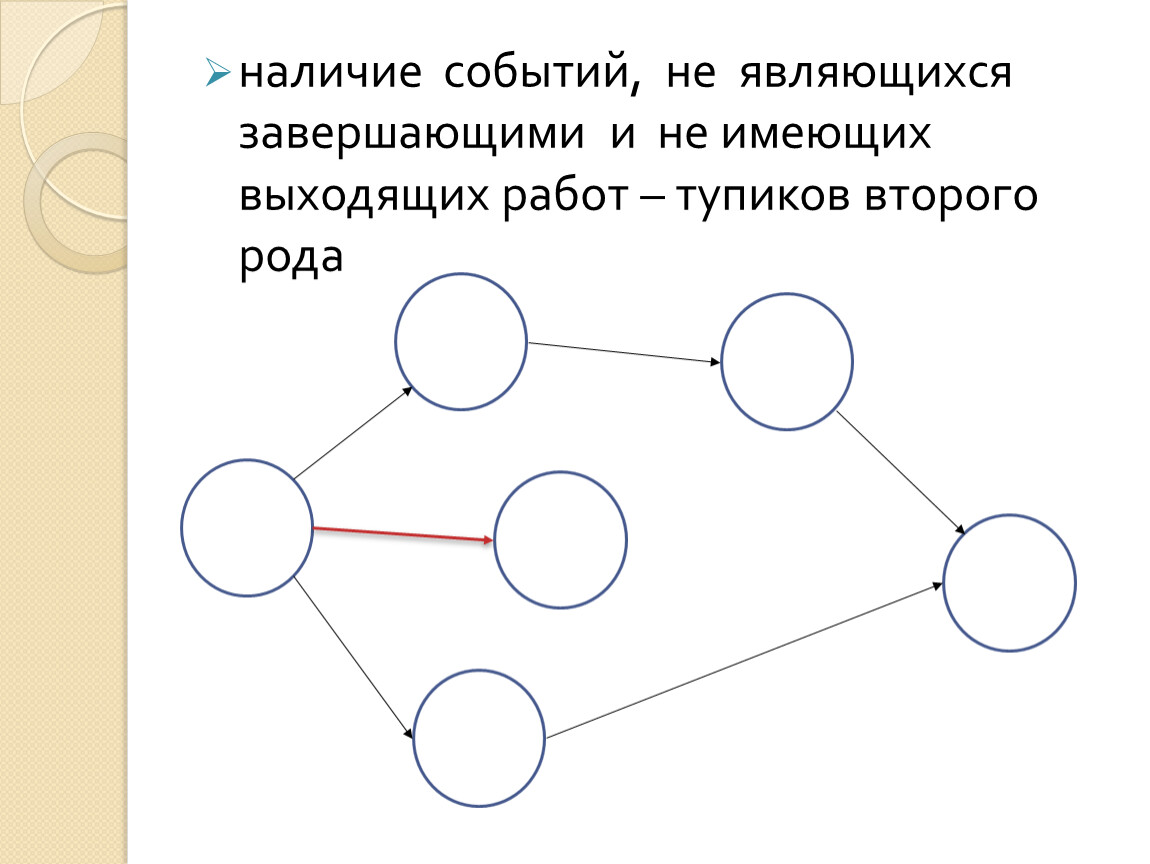

наличие событий, не являющихся завершающими и не имеющих выходящих работ – тупиков второго рода

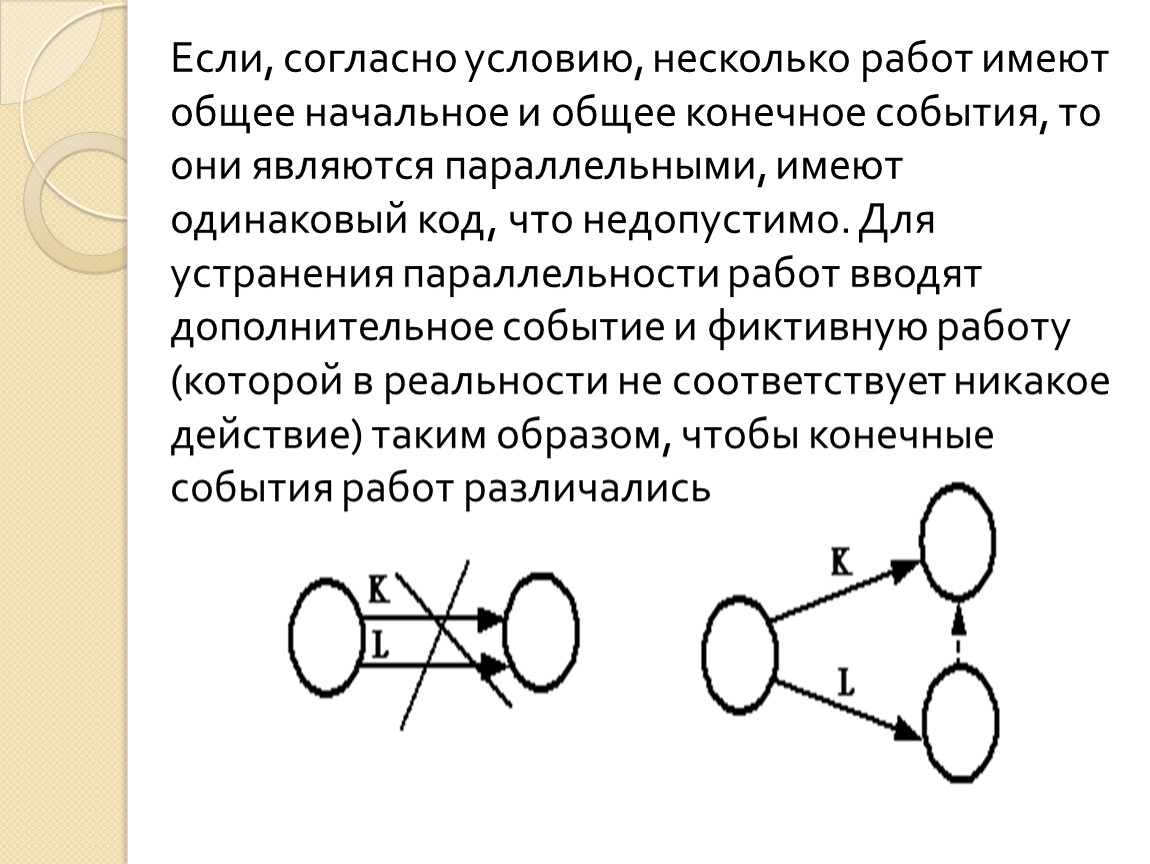

Если, согласно условию, несколько работ имеют общее начальное и общее конечное события, то они являются параллельными, имеют одинаковый код, что недопустимо. Для устранения параллельности работ вводят дополнительное событие и фиктивную работу (которой в реальности не соответствует никакое действие) таким образом, чтобы конечные события работ различались

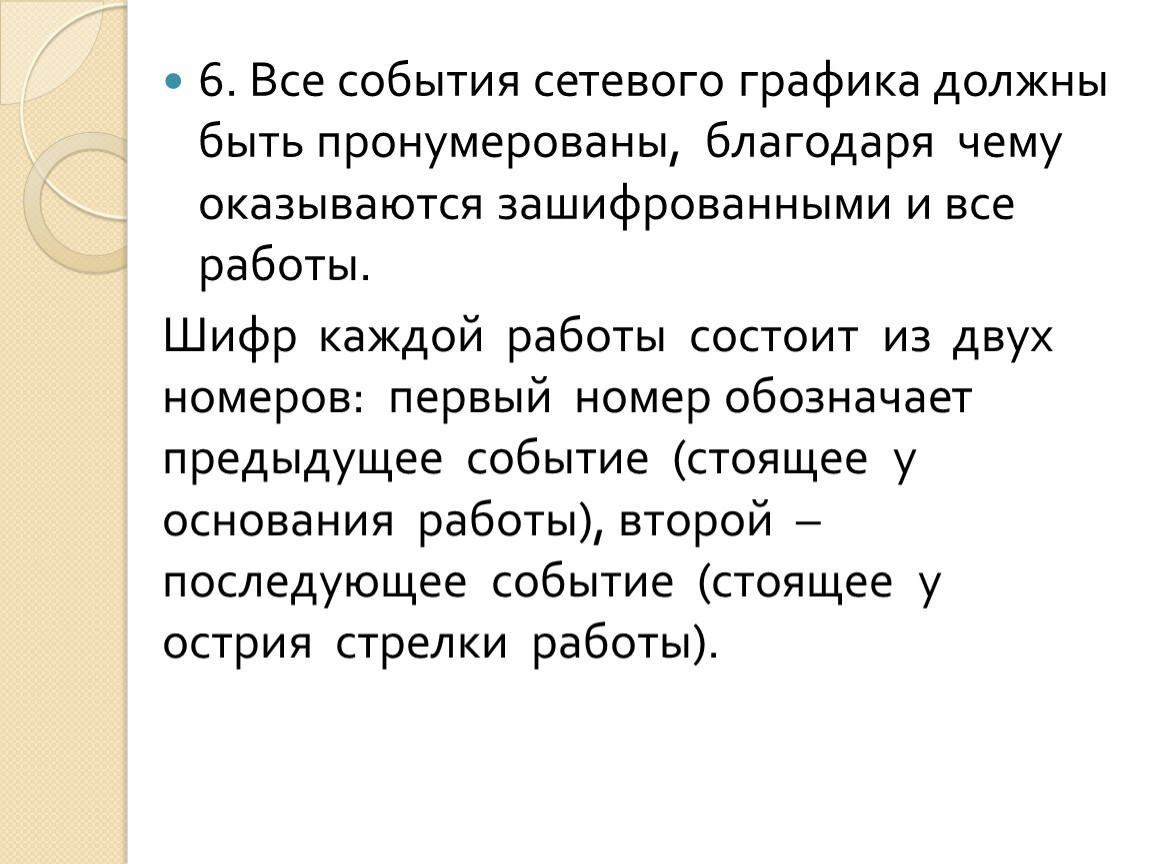

6. Все события сетевого графика должны быть пронумерованы, благодаря чему оказываются зашифрованными и все работы.
Шифр каждой работы состоит из двух номеров: первый номер обозначает предыдущее событие (стоящее у основания работы), второй – последующее событие (стоящее у острия стрелки работы).

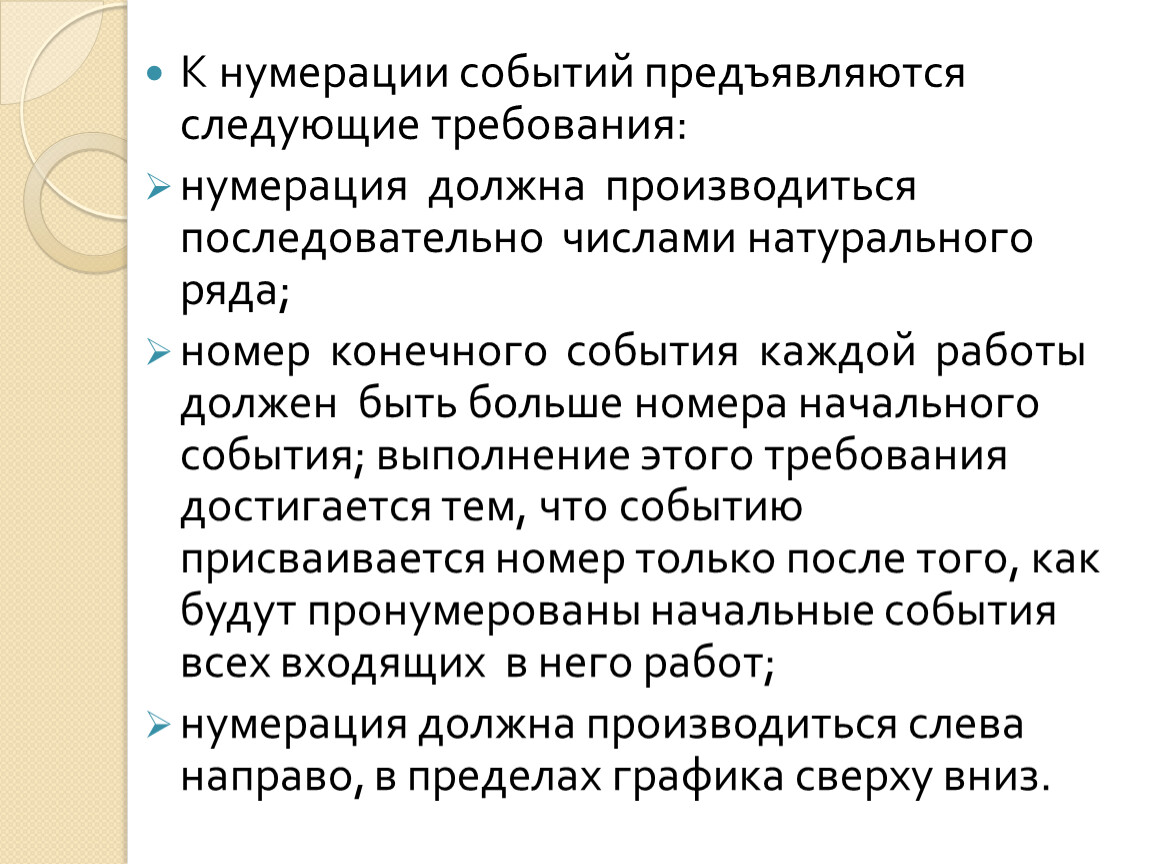

К нумерации событий предъявляются следующие требования:
нумерация должна производиться последовательно числами натурального ряда;
номер конечного события каждой работы должен быть больше номера начального события; выполнение этого требования достигается тем, что событию присваивается номер только после того, как будут пронумерованы начальные события всех входящих в него работ;
нумерация должна производиться слева направо, в пределах графика сверху вниз.

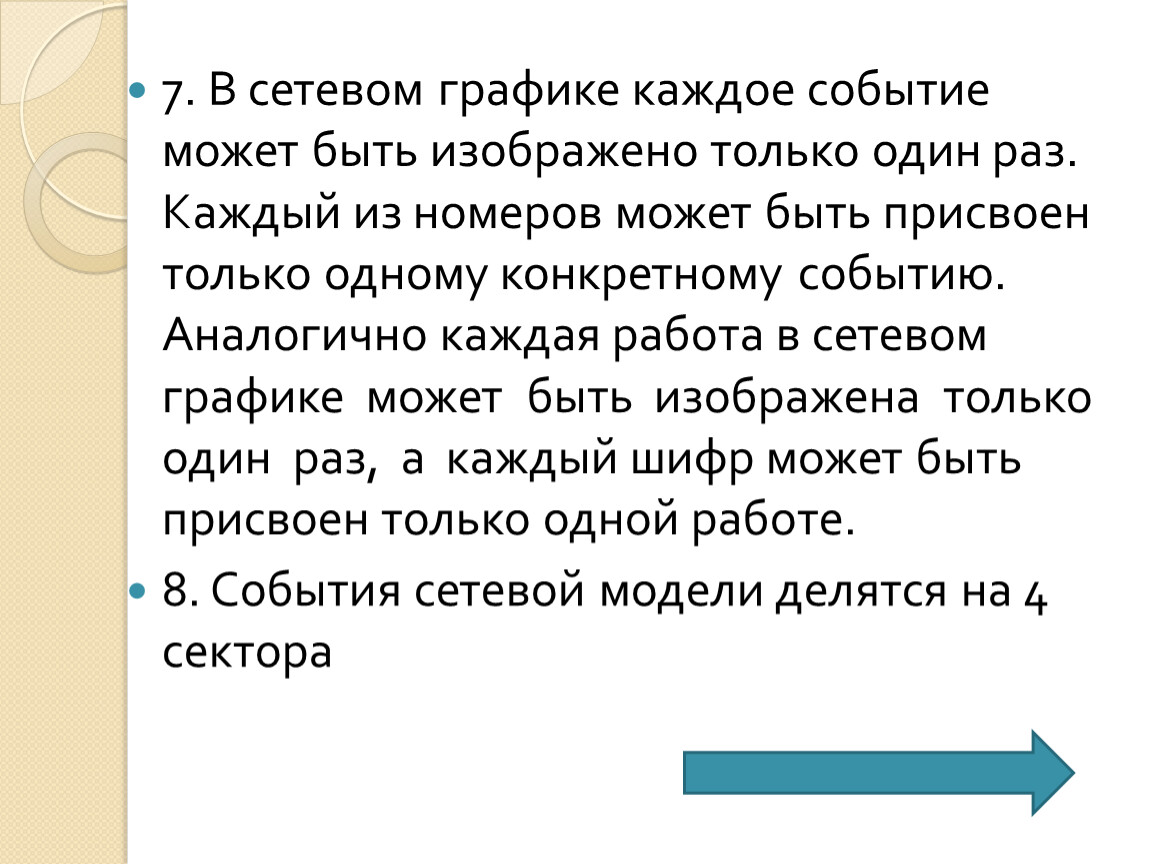

7. В сетевом графике каждое событие может быть изображено только один раз. Каждый из номеров может быть присвоен только одному конкретному событию. Аналогично каждая работа в сетевом графике может быть изображена только один раз, а каждый шифр может быть присвоен только одной работе.

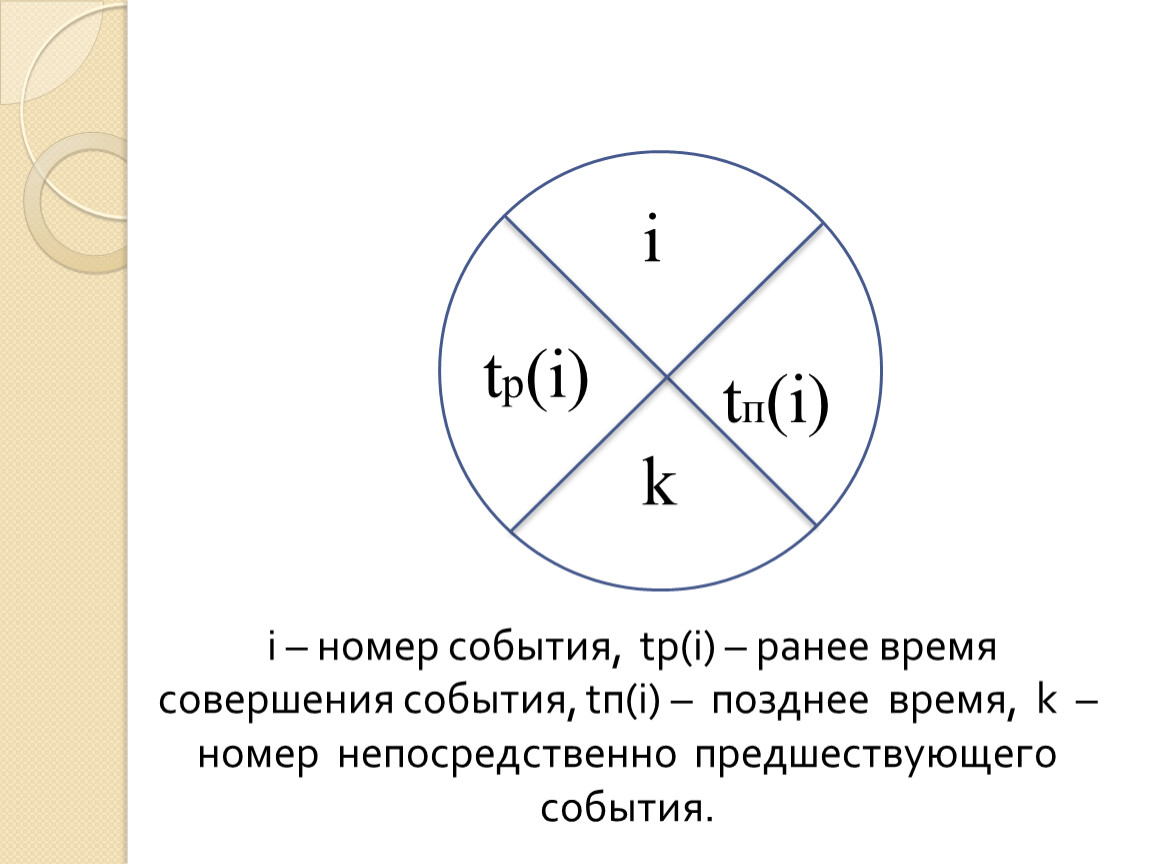

8. События сетевой модели делятся на 4 сектора
i – номер события, tр(i) – ранее время совершения события, tп(i) – позднее время, k – номер непосредственно предшествующего события.
i
tp(i)
tп(i)
k

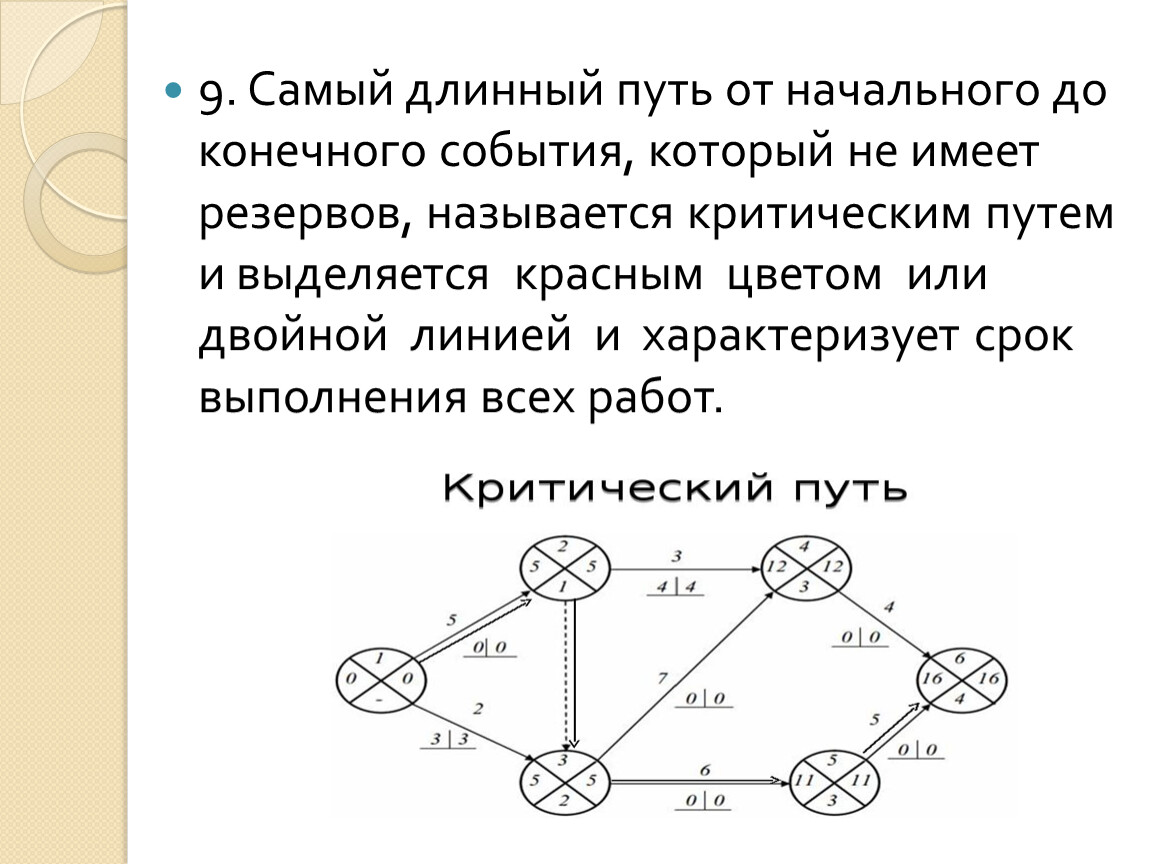

9. Самый длинный путь от начального до конечного события, который не имеет резервов, называется критическим путем и выделяется красным цветом или двойной линией и характеризует срок выполнения всех работ.

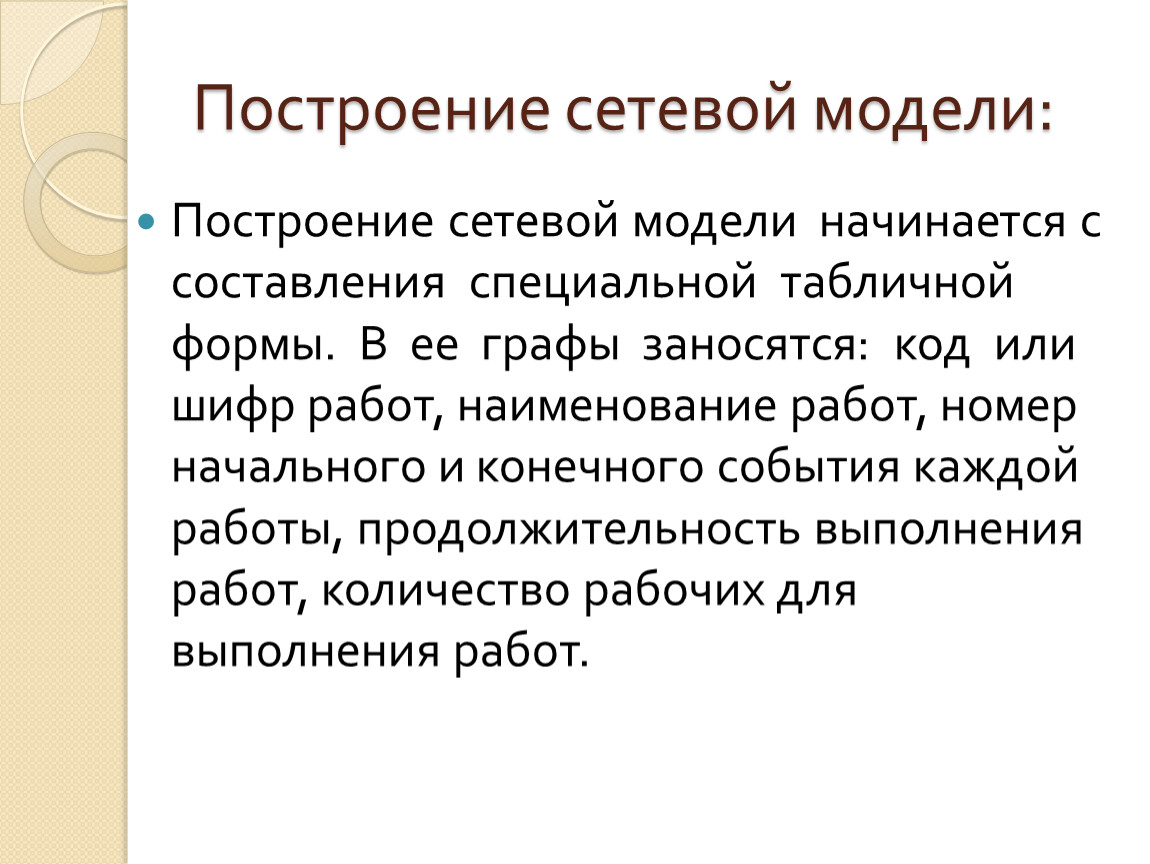

Построение сетевой модели:
Построение сетевой модели начинается с составления специальной табличной формы. В ее графы заносятся: код или шифр работ, наименование работ, номер начального и конечного события каждой работы, продолжительность выполнения работ, количество рабочих для выполнения работ.

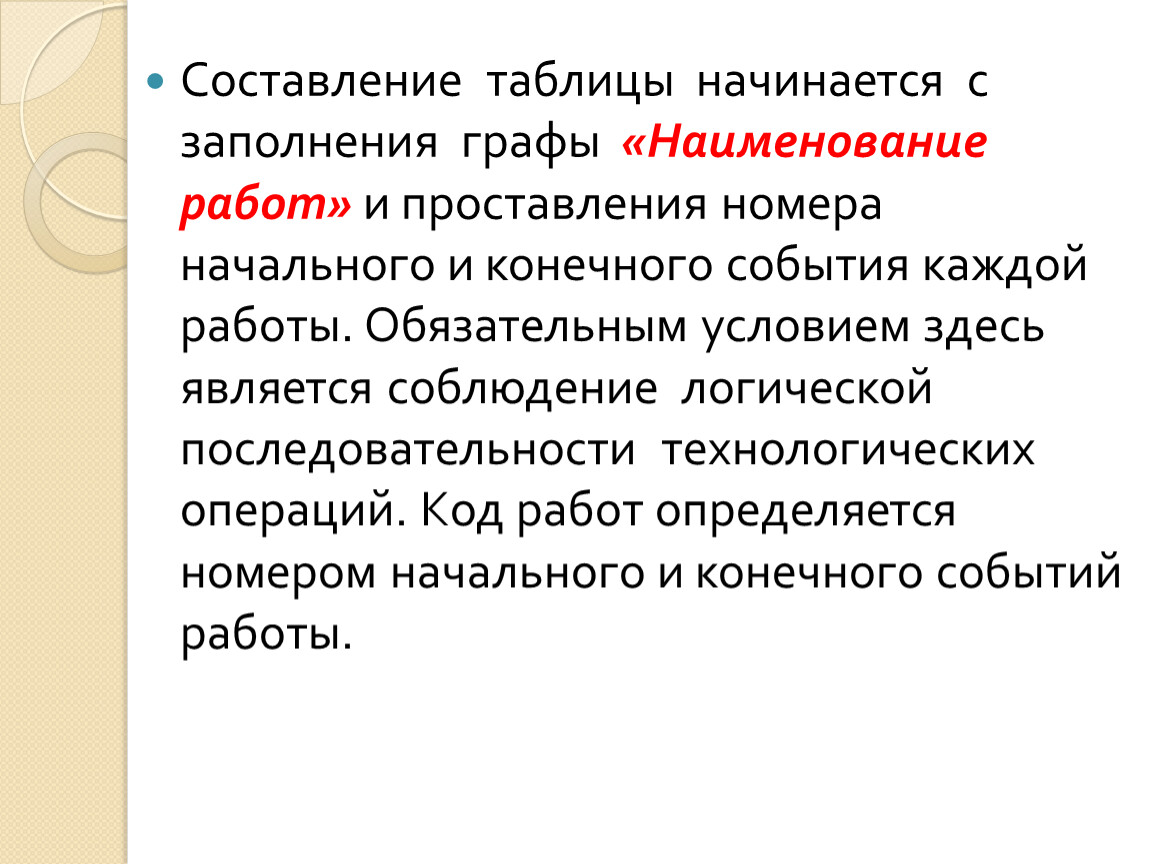

Составление таблицы начинается с заполнения графы «Наименование работ» и проставления номера начального и конечного события каждой работы. Обязательным условием здесь является соблюдение логической последовательности технологических операций. Код работ определяется номером начального и конечного событий работы.

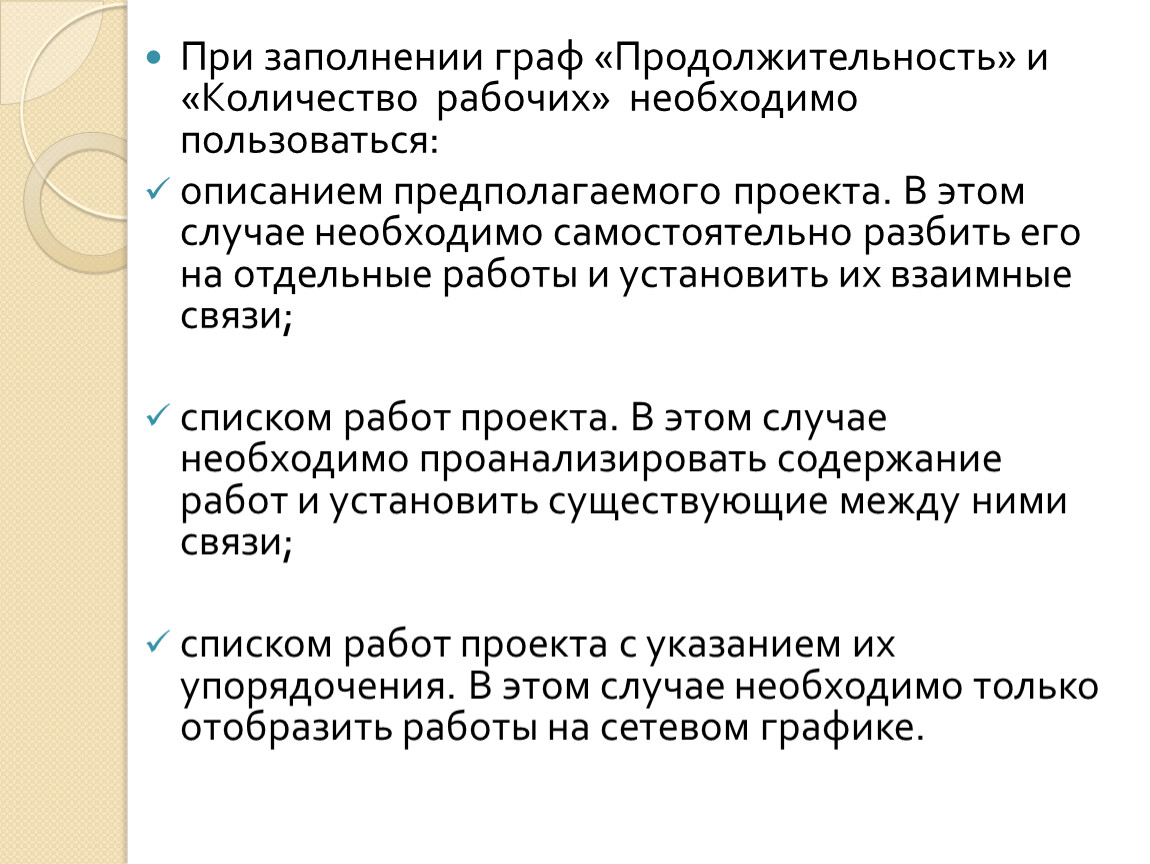

При заполнении граф «Продолжительность» и «Количество рабочих» необходимо пользоваться:
описанием предполагаемого проекта. В этом случае необходимо самостоятельно разбить его на отдельные работы и установить их взаимные связи;
списком работ проекта. В этом случае необходимо проанализировать содержание работ и установить существующие между ними связи;
списком работ проекта с указанием их упорядочения. В этом случае необходимо только отобразить работы на сетевом графике.
