Средства индивидуальной защиты органов дыхания фильтрующего типа
АЛЬБОМ
Противогаз малогабаритный ПМГ (ПМГ-2)

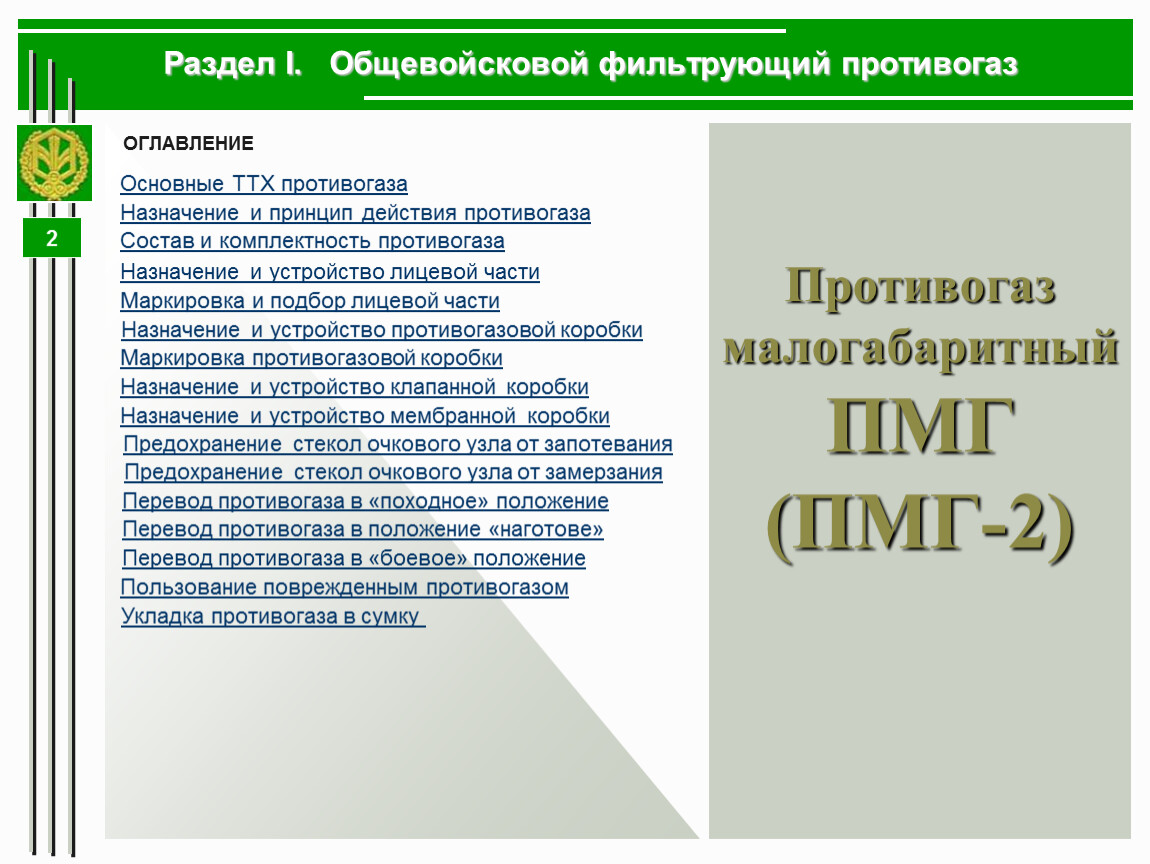

Раздел I. Общевойсковой фильтрующий противогаз
Основные ТТХ противогаза
ОГЛАВЛЕНИЕ
Назначение и принцип действия противогаза
Состав и комплектность противогаза
Назначение и устройство лицевой части
Маркировка и подбор лицевой части
Назначение и устройство противогазовой коробки
Маркировка противогазовой коробки
Назначение и устройство клапанной коробки
Назначение и устройство мембранной коробки
Предохранение стекол очкового узла от запотевания
Предохранение стекол очкового узла от замерзания
Перевод противогаза в «походное» положение
Перевод противогаза в «боевое» положение
Пользование поврежденным противогазом
Укладка противогаза в сумку
Перевод противогаза в положение «наготове»

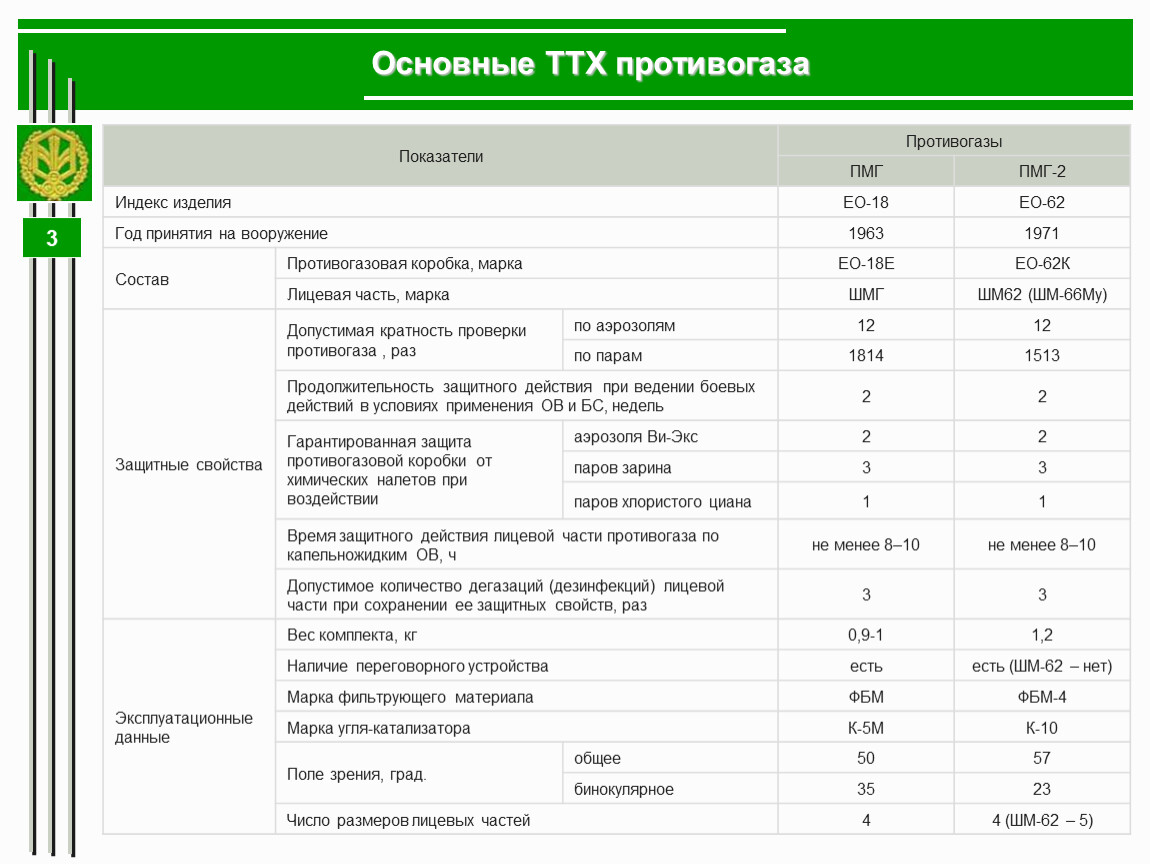

Основные ТТХ противогаза
Показатели | Противогазы | |||
ПМГ | ПМГ-2 | |||
Индекс изделия | ЕО-18 | ЕО-62 | ||
Год принятия на вооружение | 1963 | 1971 | ||
Состав | Противогазовая коробка, марка | ЕО-18Е | ЕО-62К | |
Лицевая часть, марка | ШМГ | ШМ62 (ШМ-66Му) | ||
Защитные свойства | Допустимая кратность проверки противогаза , раз | по аэрозолям | 12 | |
по парам | 1814 | 1513 | ||
Продолжительность защитного действия при ведении боевых действий в условиях применения ОВ и БС, недель | 2 | |||
Гарантированная защита противогазовой коробки от химических налетов при воздействии | аэрозоля Ви-Экс | |||
паров зарина | 3 | |||
паров хлористого циана | 1 | |||
Время защитного действия лицевой части противогаза по капельножидким ОВ, ч | не менее 8–10 | не менее 8–10 | ||
Допустимое количество дегазаций (дезинфекций) лицевой части при сохранении ее защитных свойств, раз | 3 | |||
Эксплуатационные данные | Вес комплекта, кг | 0,9-1 | 1,2 | |
Наличие переговорного устройства | есть | есть (ШМ-62 – нет) | ||
Марка фильтрующего материала | ФБМ | ФБМ-4 | ||
Марка угля-катализатора | К-5М | К-10 | ||
Поле зрения, град. | общее | 50 | 57 | |
бинокулярное | 35 | 23 | ||
Число размеров лицевых частей | 4 | 4 (ШМ-62 – 5) | ||
Общевойсковой фильтрующий противогаз предназначен для защиты органов дыхания, лица и глаз от отравляющих веществ (ОВ), радиоактивной пыли (РП) и бактериальных (биологических) средств (БС).
Назначение и принцип действия противогаза
со шлем-маской ШМ-66Му
Принцип действия фильтрующего противогаза основан на изоляции органов дыхания от окружающей среды и очистке (фильтрации) в противогазовой коробке вдыхаемого воздуха от вредных примесей (токсичных аэрозолей и паров).
КОНСТРУКЦИЯ ПРОТИВОГАЗА ПОЗВОЛЯЕТ:
Фильтрующий противогаз не обогащают вдыхаемый воздух кислородом, поэтому его можно использовать только в атмосфере, содержащей не менее 17% кислорода (по объему).
вести прицельную стрельбу из стрелкового оружия;
работать с оптическими приборами;
подавать команды голосом;
вести переговоры по радиотелефонным средствам связи;
подключаться к коллекторным установкам при их наличии в боевых машинах.
со шлем-маской ШМ-62
Противогаз состоит из лицевой части и противогазовой (фильтрующе-поглощающей) коробки, которые непосредственно соединены между собой.
НАЗНАЧЕНИЕ КОМПЛЕКТУЮЩИХ ЧАСТЕЙ И ДЕТАЛЕЙ ПРОТИВОГАЗА
Состав и комплектность противогаза
1. Сумка предназначена для ношения, защиты и хранения противогаза. | 2. Незапотевающие пленки (односторонние или двусторонние) или специальный «карандаш» предназначены для предохранения очкового узла от запотевания. | 3. Мембраны переговорного устройства предназначены для установки их в мембранную коробку и являются резонаторами звука. | |
4. Накладные утеплительные манжеты (НМУ) предназначены для предохранения очкового узла от обмерзания при отрицательных температурах. | 5. Трикотажный гидрофобный чехол предназначен для предохранения ФПК от попадания в нее грубодисперсной пыли, капельножидкой влаги, снега и других загрязнений. | 6. Бирка предназначена для указания на ней номера противогаза, фамилии и инициал военнослужащего, за которым закреплен противогаз, и роста лицевой части. | |
7. Колпачок, прокладка и резиновая пробка предназначены для герметизации горловины и отверстия в дне противогазовой коробки при форсировании водной преграды вплавь. | |||
Назначение и устройство лицевой части
Лицевая часть противогаза предназначена для защиты лица и глаз от ОВ, РП, БА (БС), подвода к органам дыхания очищенного воздуха и сброса его в атмосферу при выдохе.
Лицевая часть изготавливаются из резины серого или черного цвета. Она представляет собой шлем-маску (маску) с очками (очковым узлом), обтекателями, клапанной коробкой и переговорным устройством. В шлем-маске ШМ-66Му имеются сквозные вырезы для ушных раковин.
Принципиальное отличие лицевой части противогаза ПМГ от ПМГ-2 состоит в том, что у ПМГ боковое расположение противогазовой коробки и наличие регулируемой шейной резинотканевой тесьмы, предназначенной для предупреждения нарушения герметичности или сдвига шлем-маски при резком повороте головы. Лицевая часть ШМГ (противогаз ПМГ) позволяет (из-за размера и расположения стекол очкового узла) пользоваться оптическими приборами.
УСТРОЙСТВО ЛИЦЕВОЙ ЧАСТИ ПРОТИВОГАЗА В ЗАВИСИМОСТИ ОТ МАРКИ
1- шлем-маска (корпус лицевой части); 2 - очки (очковый узел); 3 - вырезы в шлем-маске под ушные раковины; 4 - обтекатели; 5 - переговорное устройство (мембранная коробка); 6 - клапанная коробка; 7 - узел присоединения противогазовой коробки с клапаном вдоха; 8 – шейная тесьма.
Шлем-маска ШМ-62
Шлем-маска ШМГ
Шлем-маска ШМ-66Му
1
2
3
4
5
6
1
2
5
6
7
8
1
2
4
6
Над клапанной коробкой указывается индекс (условное наименование) предприятия изготовителя, две последние цифры года изготовления и квартал (точками), а также номер пресс-формы на которой изготовлена шлем-маска.
Подбор шлем-масок осуществляют по результатам замера вертикального обхвата головы, который определяют путем измерения головы по замкнутой линии, проходящей через макушку, щеки и подбородок. Результаты измерений округляют до 0,5 см.
ПОДБОР ЛИЦЕВОЙ ЧАСТИ ПРОТИВОГАЗА
Лицевая часть | Роста лицевых частей противогазов и соответствующие им вертикальные охваты головы, см | ||||
0 | 1 | 2 | 3 | 4 | |
ШМГ | - | 62,5-65,5 | 66-67,5 | 68-69 | 69,5 и более |
ШМ-66Му | до 63 | 63,5-65,5 | 66-68 | 68,5 и более | - |
ШМ-62 | 68,5-70,5 | 71 и более | |||

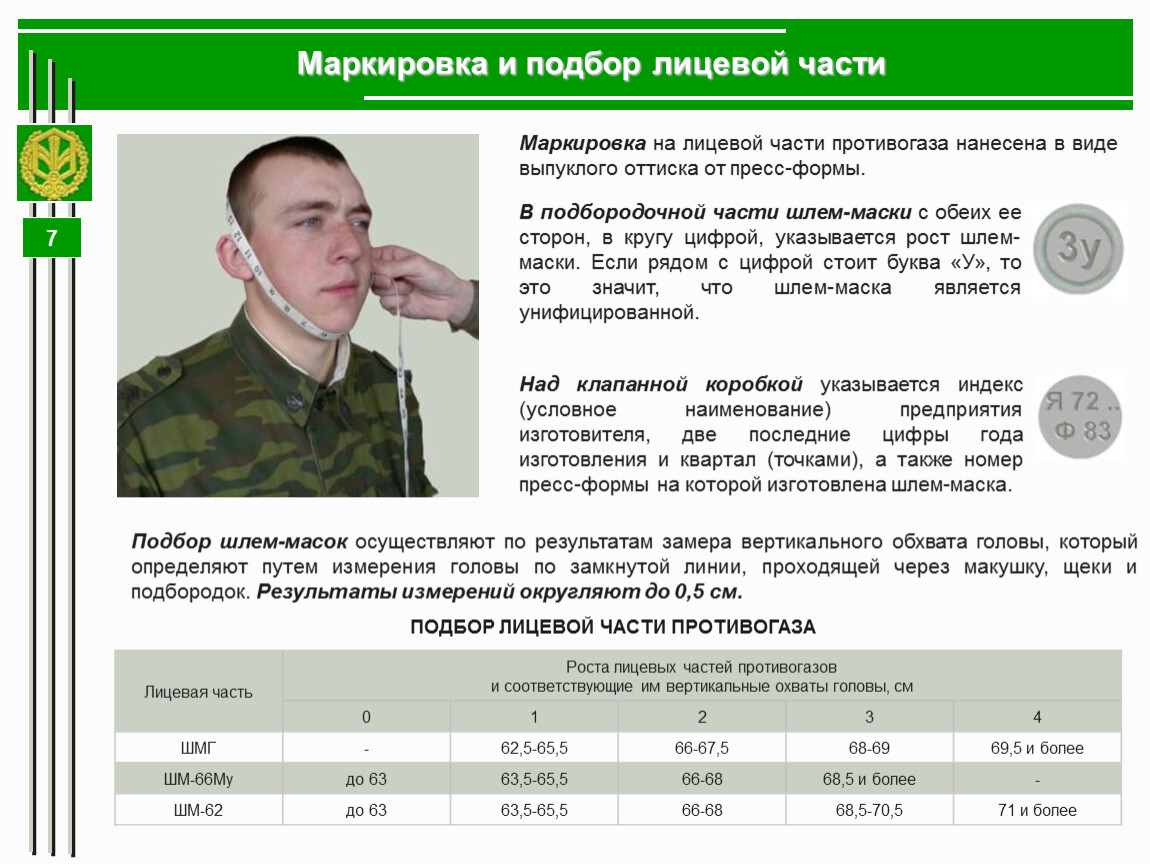

Маркировка и подбор лицевой части
Маркировка на лицевой части противогаза нанесена в виде выпуклого оттиска от пресс-формы.
В подбородочной части шлем-маски с обеих ее сторон, в кругу цифрой, указывается рост шлем-маски. Если рядом с цифрой стоит буква «У», то это значит, что шлем-маска является унифицированной.
Назначение и устройство противогазовой коробки
Противогазовая коробка предназначена для очистки вдыхаемого воздуха от аэрозолей и паров отравляющих веществ, радиоактивной пыли, бактериальных (биологических) средств.
Горловиной (3) противогазовая коробка соединяется с лицевой частью противогаза. Через нее очищенный наружный воздух поступает под шлем-маску.
Снизу противогазовой коробки, в дне корпуса (6), имеется отверстие, через которое при вдохе в коробку поступает наружный воздух для очистки.
Внутри цилиндрического корпуса (5) противогазовой коробки (по току воздуха) находится противоаэрозольный фильтр, а выше него, между металлическими сетками, - специально обработанный поглощающий слой угля-катализатора.
Марка противогаза | Марка коробки | Высота цилиндра, см | Диаметр цилиндра, см |
ПМГ | ЕО-18К | 9 | 10,8 |
ПМГ-2 | ЕО-62К | 8 | 11,2 |
Противоаэрозольный фильтр задерживает любые аэрозоли: радиоактивную пыль, дымы и туманы отравляющих веществ, а также бактериальные (биологические) аэрозоли.
Поглощающий слой угля-катализатора задерживает пары и газы отравляющих веществ.
1 - металлический колпачок; 2 - резиновая прокладка; 3 – горловина; 4 - крышка корпуса; 5 - цилиндрический металлический корпус; 6 – дно корпуса; 7 - резиновая пробка.
1
2
3
4
5
6
7
КОНСТРУКТИВНЫЕ ОСОБЕННОСТЬ ПРОТИВОГАЗОВЫХ КОРОБОК

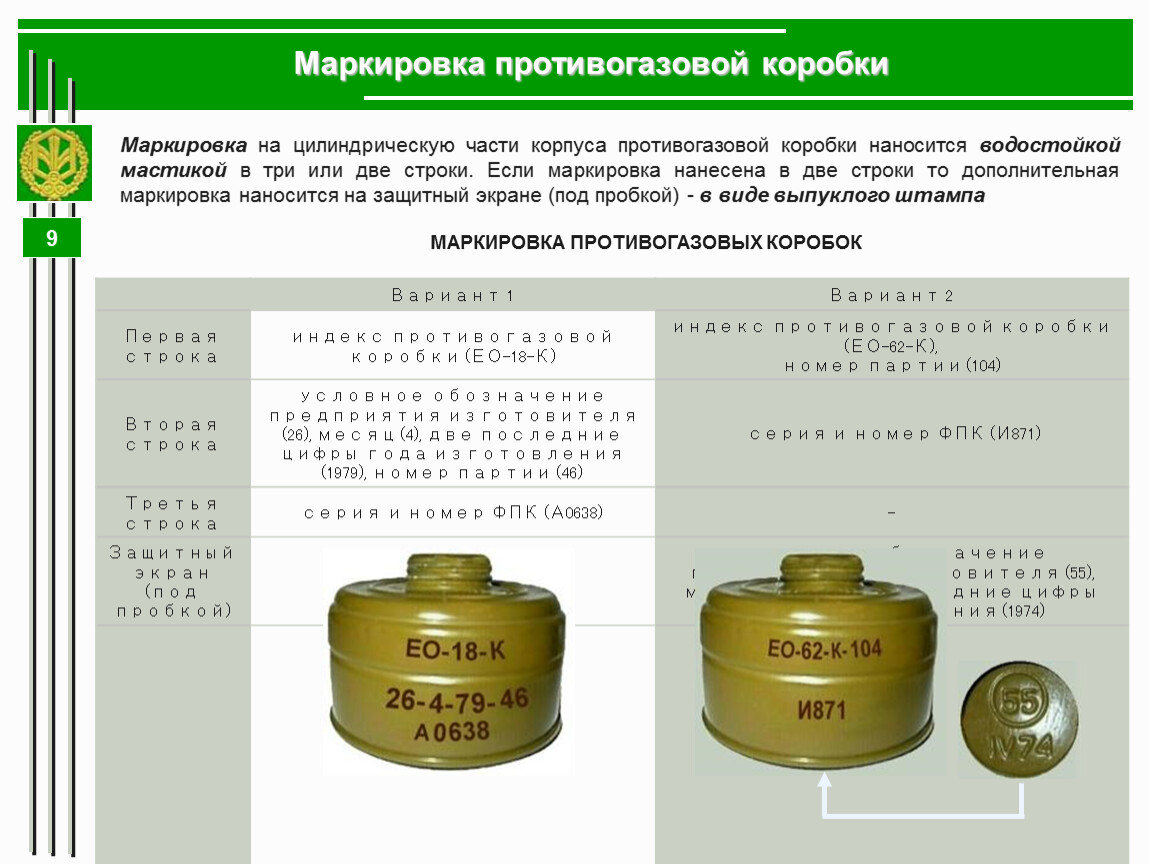

Маркировка противогазовой коробки
Вариант 1 | Вариант 2 | |
Первая строка | индекс противогазовой коробки (ЕО-18-К) | индекс противогазовой коробки (ЕО-62-К), номер партии (104) |
Вторая строка | условное обозначение предприятия изготовителя (26), месяц (4), две последние цифры года изготовления (1979), номер партии (46) | серия и номер ФПК (И871) |
Третья строка | серия и номер ФПК (А0638) | - |
Защитный экран (под пробкой) | - | условное обозначение предприятия изготовителя (55), месяц (IV) и две последние цифры года изготовления (1974) |
МАРКИРОВКА ПРОТИВОГАЗОВЫХ КОРОБОК
Маркировка на цилиндрическую части корпуса противогазовой коробки наносится водостойкой мастикой в три или две строки. Если маркировка нанесена в две строки то дополнительная маркировка наносится на защитный экране (под пробкой) - в виде выпуклого штампа

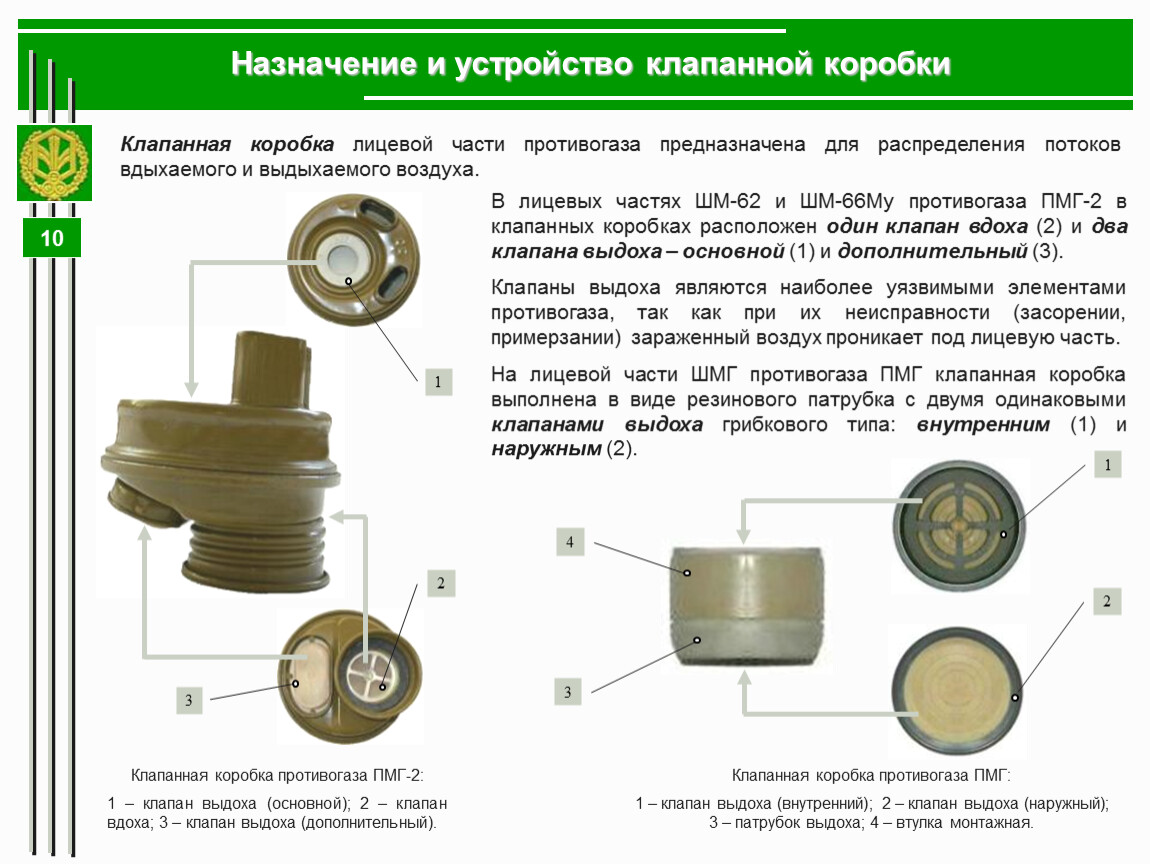

Назначение и устройство клапанной коробки
В лицевых частях ШМ-62 и ШМ-66Му противогаза ПМГ-2 в клапанных коробках расположен один клапан вдоха (2) и два клапана выдоха – основной (1) и дополнительный (3).
Клапаны выдоха являются наиболее уязвимыми элементами противогаза, так как при их неисправности (засорении, примерзании) зараженный воздух проникает под лицевую часть.
На лицевой части ШМГ противогаза ПМГ клапанная коробка выполнена в виде резинового патрубка с двумя одинаковыми клапанами выдоха грибкового типа: внутренним (1) и наружным (2).
Клапанная коробка лицевой части противогаза предназначена для распределения потоков вдыхаемого и выдыхаемого воздуха.
Клапанная коробка противогаза ПМГ-2:
1 – клапан выдоха (основной); 2 – клапан вдоха; 3 – клапан выдоха (дополнительный).
Клапанная коробка противогаза ПМГ:
1 – клапан выдоха (внутренний); 2 – клапан выдоха (наружный); 3 – патрубок выдоха; 4 – втулка монтажная.
1
2
1
2
3
4

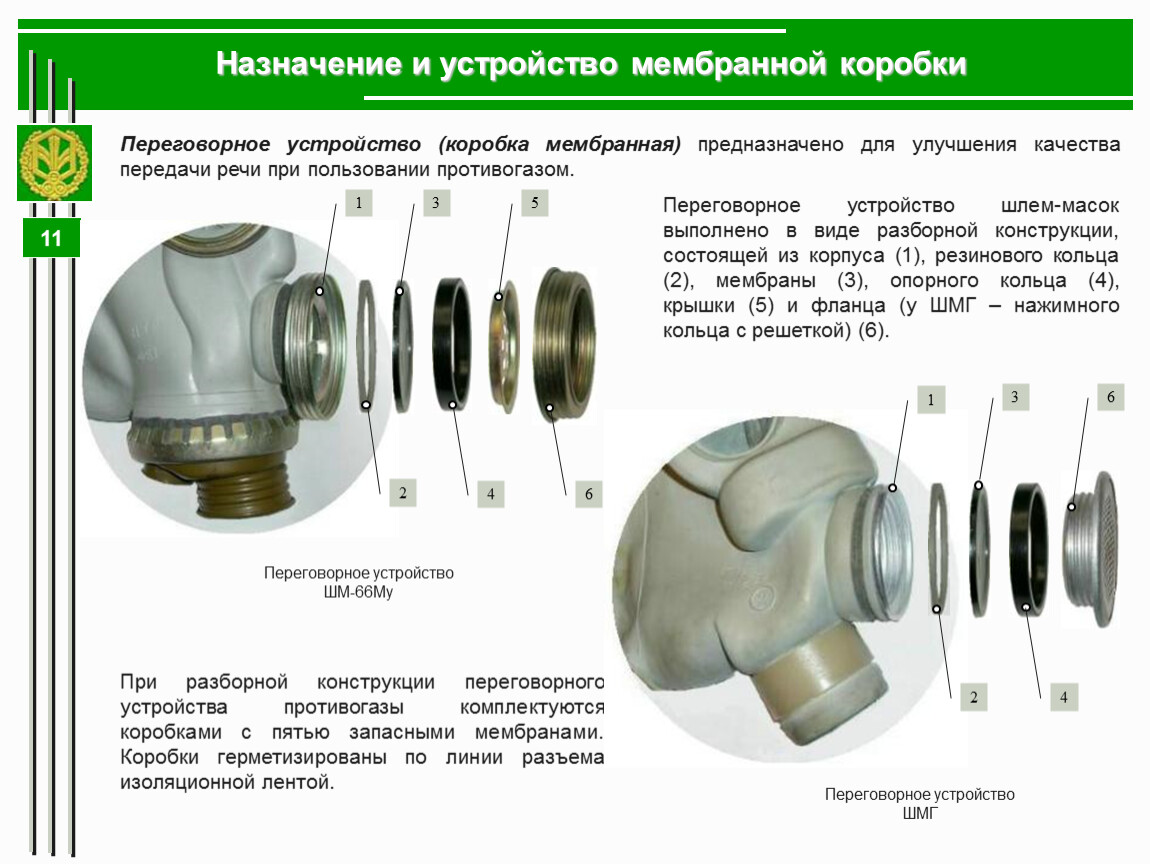

Назначение и устройство мембранной коробки
Переговорное устройство (коробка мембранная) предназначено для улучшения качества передачи речи при пользовании противогазом.
Переговорное устройство шлем-масок выполнено в виде разборной конструкции, состоящей из корпуса (1), резинового кольца (2), мембраны (3), опорного кольца (4), крышки (5) и фланца (у ШМГ – нажимного кольца с решеткой) (6).
При разборной конструкции переговорного устройства противогазы комплектуются коробками с пятью запасными мембранами. Коробки герметизированы по линии разъема изоляционной лентой.
Переговорное устройство ШМГ
Переговорное устройство ШМ-66Му
