Презентация на тему: «РАЗРЕЗ,ЕГО ВИДЫ И ПРИМЕНЕНИЕ В АРХИТЕКТУРЕ». • Выполнила: ученица 9 А класса Сухачева С.В. • Проверил: Какарышкин В. П.

Разрез —изображение предмета, мысленно рассечённого плоскостью или несколькими плоскостями Разрез состоит из сечения и изображения того, что расположено за секущей плоскостью.

При выполнении разрезов на чертежах: • 1. Невидимые внутренние очертания, изображае мые штриховыми линиями, обводят сплошными основными линиями. • 2. Сплошные основные линии, изображающие элементы детали, располо женные перед секущей плоскостью, не проводят. • 3. Фигура сечения, входящая в разрез, заштриховы вается. • 4. Мысленное рассечение предмета отно сится к данному разрезу и не из меняет другие изображения предмета.

Виды разрезов • Простым называется разрез при одной секущей плоскости. • Сложным называется разрез при двух и более се кущих плоскостях.

По положению секущей плоскости разрезы подразделяют на: •Вертикальные-при секущей плоскости, перпендикулярной горизонтальной плоскости проекции( фронтальный и профильный). • Горизонтальные -при секущей плоскости, параллельной горизонтальной плоскости проекции. •Наклонные разрезы -при секущей плоскости, составляющий с горизонтальной плоскостью проекции угол, отличный от прямого. Местные разрезы- служа т для выяснения устройства предмета лишь в ограниченном месте.

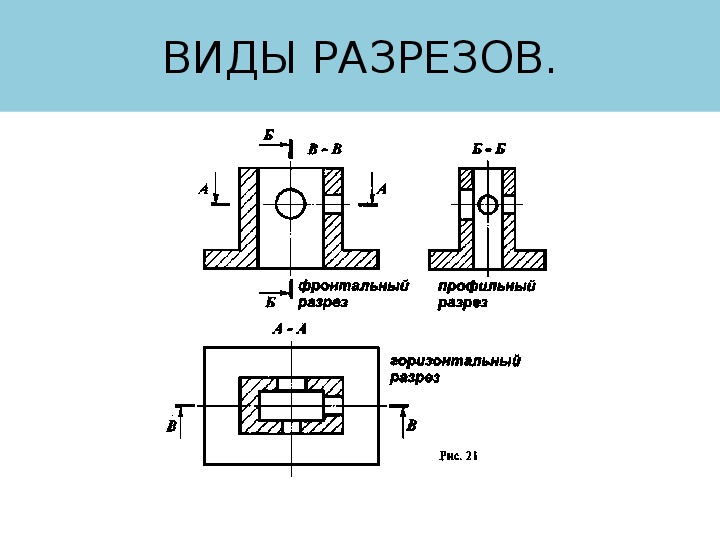

ВИДЫ РАЗРЕЗОВ.

В архитектуре разрез служит для выявления конструкции здания и высоты этажей. Получают его с помощью вертикальных секущих по проемам. оконным проходящих плоскостей, и дверным

План-разрез здания горизонтальной плоскостью немного выше подоконников. • Планы выполняю т для каждого этажа.

• На планах показывают взаимное расположение помещений, лестничных клеток, окон и дверей, наносят изображение санитарно-технического оборудования, указывают ширину и длину здания, расстояние между осями стен и колонн, размеры проемов и простенков, толщину стен и перегородок и др. • Указывают площадь (в квадратных метрах) всех помещений. Ее записывают арабской цифрой, подчеркнутой снизу сплошной линией. • Сечения стен, выполненные из материала, являющегося для здания основным, не штрихуют или выделяют заливкой. Отдельные участки из другого материала выделяют штриховкой.

• Вид на здание сверху являться планом кровли этого здания. • На строительных чертежах применяют масштабы уменьшения: 1 : 100, 1 : 200, 1 : 400 и т. д. Для небольших зданий и фасадов применяют обычно масштаб 1 : 50. Размерные линии на строительных чертежах ограничивают не стрелками, а короткими штрихами под углом 45° к размерной линии. • Кроме отметок, размеры указывают в миллиметрах, иногда на отдельных чертежах - в сантиметрах. • Размеры на планах зданий наносят с внешней стороны.

• В первом ряду в виде замкнутой цепочки указывают размеры оконных и дверных проемов, простенков. • Во втором ряду - между каждой парой смежных осей и тоже в виде замкнутой цепочки. • В третьем - общий размер между крайними осями. • Наносят внутренние размеры помещений: длину, ширину и др. • На фасаде и разрезе здания наносят обозначения высотных отметок.

В архитектурно-строительных - чертежах жилых домов, заводских корпусов, школ, и др. Различаются продольный и поперечный разрезы. Местные разрезы выполняют с целью выявления особенностей архитектурно- инженерного решения проектируемого объекта.

Все конструктивные элементы обводят основной линией. • Разрезы выполняют между конструктивными элементами, последние можно рассекать поперек (кроме колонн). Направление взгляда для изображения разрезов по плану снизу вверх и справа налево. На разрезах показывают все конструктивные элементы, расположенные в пределах секущей плоскости и непосредственно за ней .

Графическое оформление разреза: - координационные оси, - расстояние между ними и привязку наружных стен к крайним координационным осям, - вертикальные цепочки размеров, включающие толщину перекрытий и высот помещений, - вертикальные размеры оконных проемов и т.д., - горизонтальные цепочки размеров, - отметки уровня чистого пола помещений и низа настилов перекрытий, наружных элементов стен, земли, - состав перекрытий и покрытий с указанием названий, составляющих их конструкций и материалов. • административно-бытовое здание.

Разрез одноэтажного производственного здания. • На разрезах здания без подвалов грунт и элементы конструкций, ниже фундаментных балок и верхней части ленточных фундаментов, не изображают. • • Тоннели показывают тонкой штриховой линией. Пол на грунте — одной основной линией, пол на перекрытии и кровлю — одной сплошной

Назначение архитектурных разрезов —композиционно- пространственное решение здания и его связи с окружающей средой. • Все, что за плоскостью сечения — окна, двери, элементы внутренней отделки, оборудование , мебель — обводят тонкой На разрезах выполняют антураж — линией. природное или архитектурное окружение в соответствии с композицией и графическим

Архитектурный разрез здания. Приемы изображения интерьера помещения : 1)объемно, строят тени, падающие при прямом или рассеянном свете. 2)перспективное изображение интерьера, за плоскостью сечения. На архитектурных разрезах не показывают фундаментов. Уровень земли обозначают сплошной толстой линией.

Конструктивный разрез здания. В разрезе при простановке размеров выносят координационные оси. Высотные уровни обозначают отметками на линиях-полках. Нулевая отметка-0,000. Например, отметка 2,700 указывает на то, что поверхность пола мансарды находится на 2,7 м выше уровня пола первого этажа. Отметка -2,500 означает, что поверхность пола в подвале ниже пола первого Отметка -число, указывающее высоту этажа на 2,5 м. горизонтальной площадки над нулевой плоскостью. За нулевую отметку принимают уровень пола первого этажа.

Оформление разреза здания коттеджа. . В учебных чертежах объединяют свойства конструктивных и архитектурных разрезов, одновременно изображая на чертеже попавшие в сечение конструкции и элементы интерьера. Проставляют все необходимые размеры и отметки снаружи и внутри разреза.

Последовательность вычерчивания разреза здания (сооружения) • 1. Компоновка чертежа и построение вертикальной координационной сетки; 2. Вычерчивание основных контуров; 3. Вычерчивание деталей и нанесение размерных линий; 4. Простановка размеров и графическое оформл ение разреза .
