МЕТОДИЧЕСКАЯ РАЗРАБОТКА открытого учебного занятия по МДК 01.02. «Оформление технологической документации по процессам изготовления деталей машин» Тема: Разработка рабочего чертежа детали типа «Вал»

ТЕМА: Разработка рабочего чертежа детали «Вал»

МДК 01.02. Оформление технологической документации по процессам изготовления деталей машин

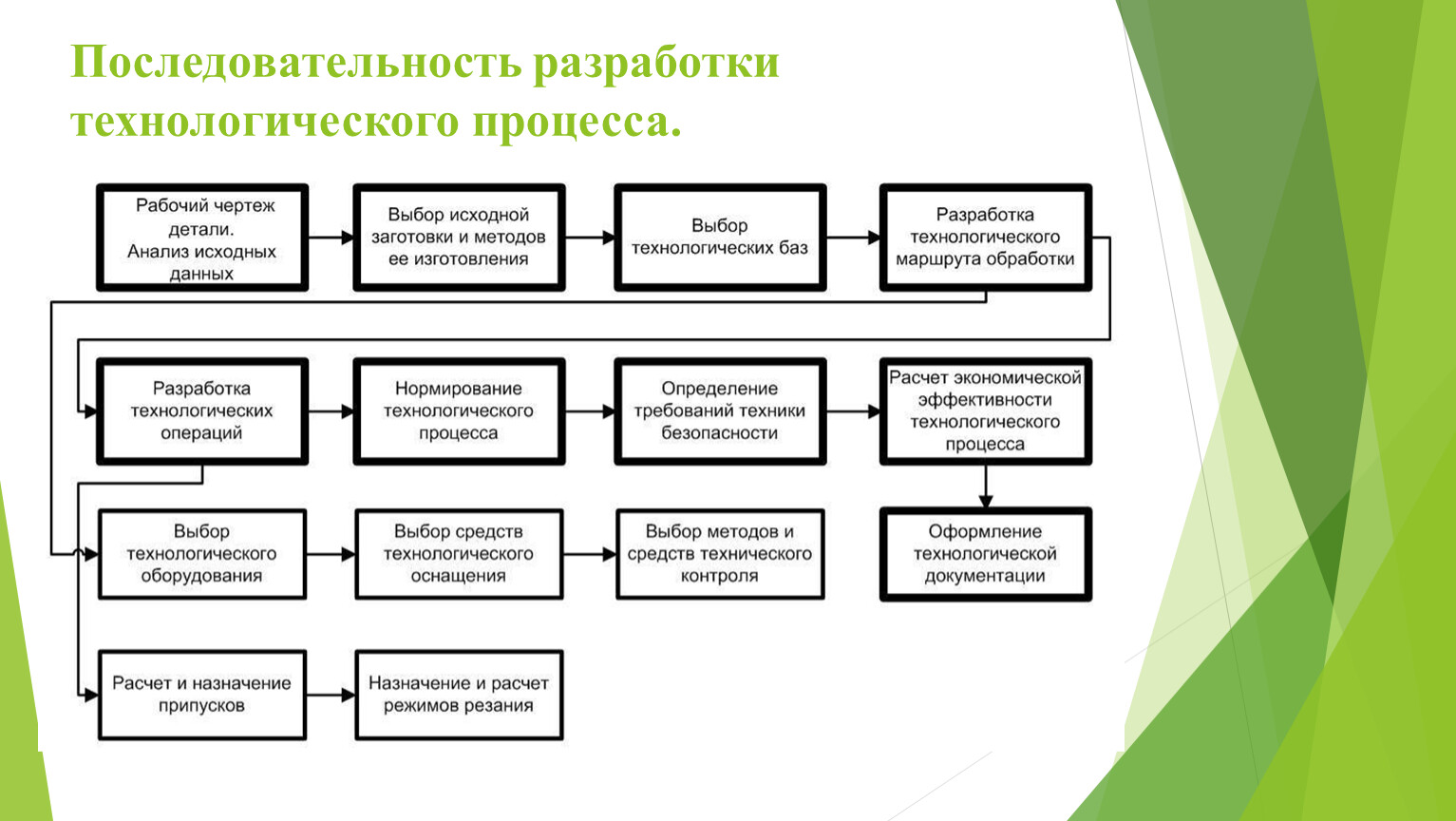

Раздел 3. Последовательность разработки технологического процесса.
1. Разработка рабочих чертежей деталей типа « Вал».

Преподаватель машиностроительных дисциплин – Петрова И.Л.

Цель занятия:

Углубление практических навыков выполнения конструкторской документации.
Подготовка к выполнению комплекта технологической документации.

Актуализация

Все технологические документы разрабатываются на основании конструкторских.

*Просмотр видео

ЕСКД ЕСТД

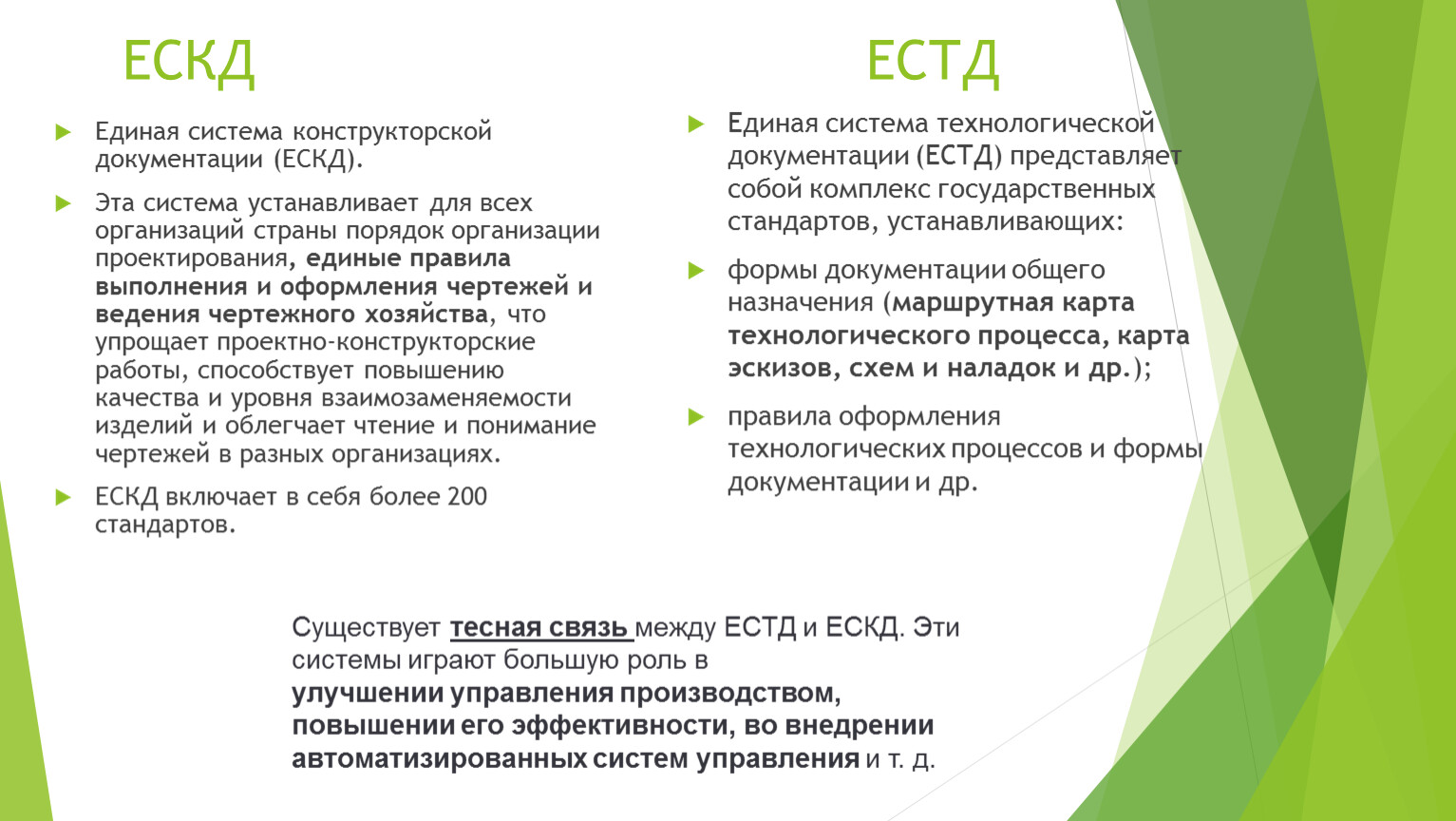

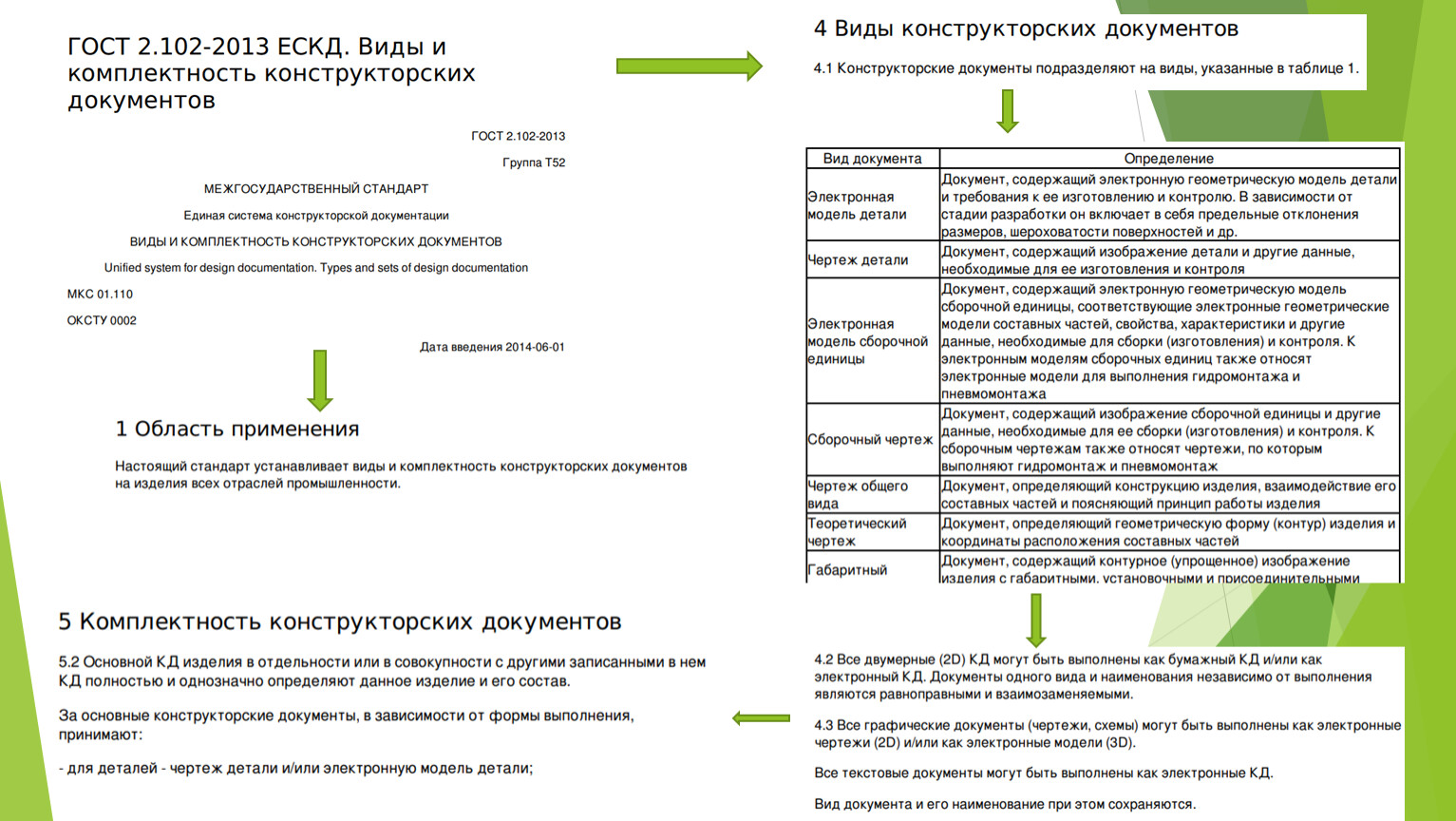

Единая система конструкторской документации (ЕСКД).
Эта система устанавливает для всех организаций страны порядок организации проектирования, единые правила выполнения и оформления чертежей и ведения чертежного хозяйства, что упрощает проектно-конструкторские работы, способствует повышению качества и уровня взаимозаменяемости изделий и облегчает чтение и понимание чертежей в разных организациях.
ЕСКД включает в себя более 200 стандартов.

Единая система технологической документации (ЕСТД) представляет собой комплекс государственных стандартов, устанавливающих:
формы документации общего назначения (маршрутная карта технологического процесса, карта эскизов, схем и наладок и др.);
правила оформления технологических процессов и формы документации и др.

Существует тесная связь между ЕСТД и ЕСКД. Эти системы играют большую роль в
улучшении управления производством, повышении его эффективности, во внедрении
автоматизированных систем управления и т. д.

СОЗДАНИЯ РАБОЧЕГО ЧЕРТЕЖА ДЕТАЛИ «Вал»

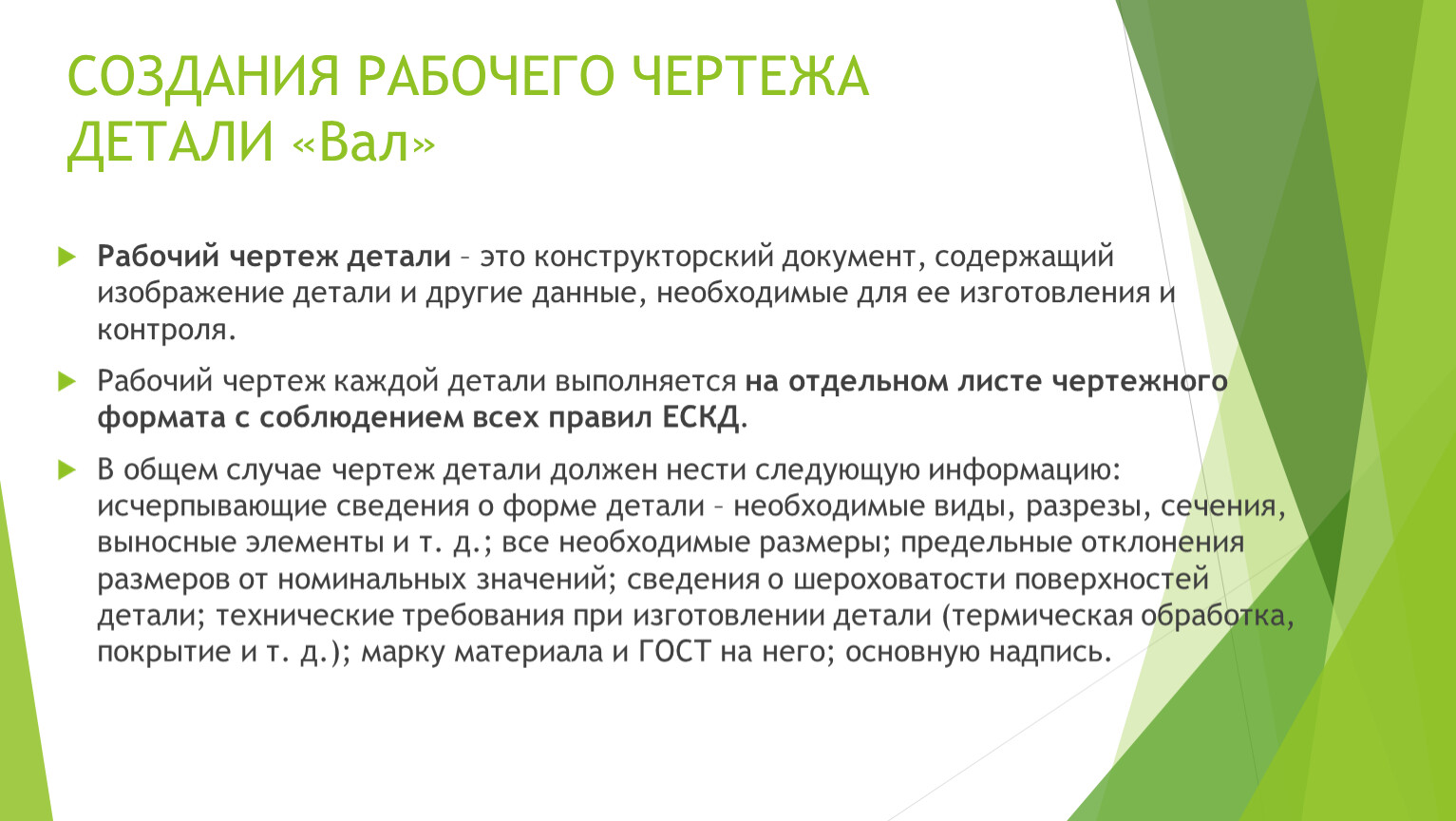

Рабочий чертеж детали – это конструкторский документ, содержащий изображение детали и другие данные, необходимые для ее изготовления и контроля.
Рабочий чертеж каждой детали выполняется на отдельном листе чертежного формата с соблюдением всех правил ЕСКД.
В общем случае чертеж детали должен нести следующую информацию: исчерпывающие сведения о форме детали – необходимые виды, разрезы, сечения, выносные элементы и т. д.; все необходимые размеры; предельные отклонения размеров от номинальных значений; сведения о шероховатости поверхностей детали; технические требования при изготовлении детали (термическая обработка, покрытие и т. д.); марку материала и ГОСТ на него; основную надпись.

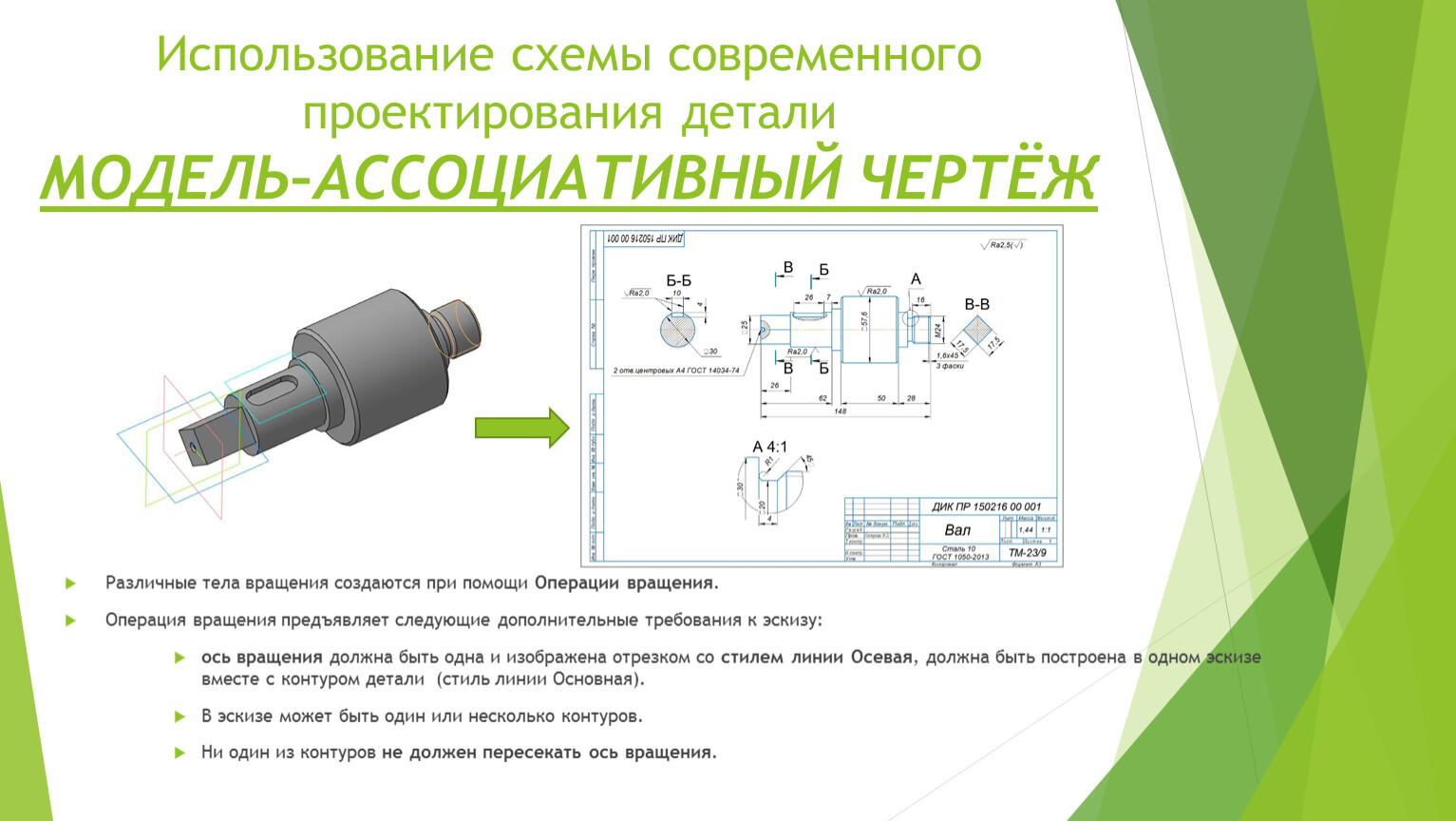

Использование схемы современного проектирования детали МОДЕЛЬ–АССОЦИАТИВНЫЙ ЧЕРТЁЖ

Различные тела вращения создаются при помощи Операции вращения.
Операция вращения предъявляет следующие дополнительные требования к эскизу:
ось вращения должна быть одна и изображена отрезком со стилем линии Осевая, должна быть построена в одном эскизе вместе с контуром детали (стиль линии Основная).
В эскизе может быть один или несколько контуров.
Ни один из контуров не должен пересекать ось вращения.

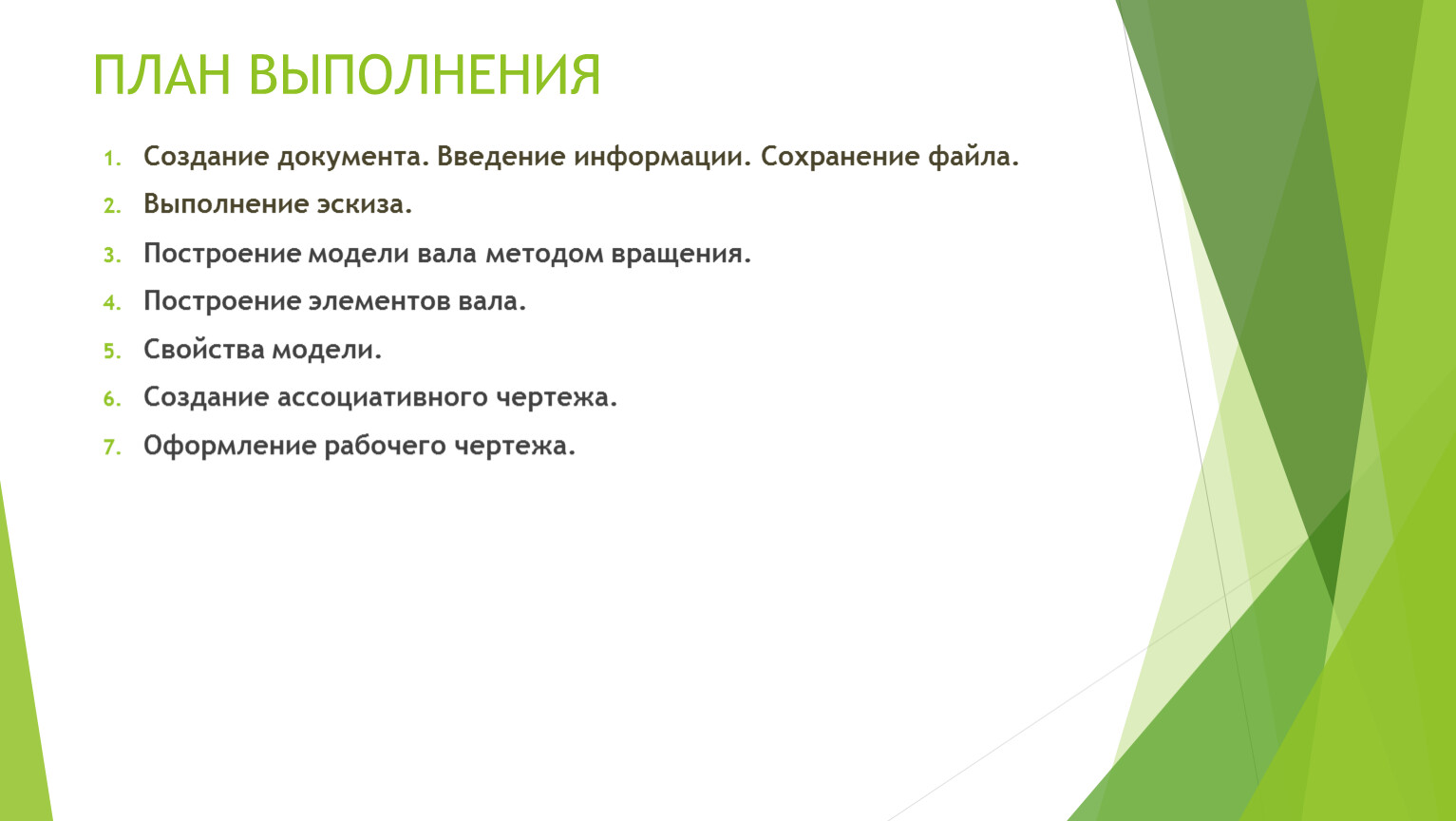

ПЛАН ВЫПОЛНЕНИЯ

Пример моделирования детали Вал.

Выполните следующие шаги:

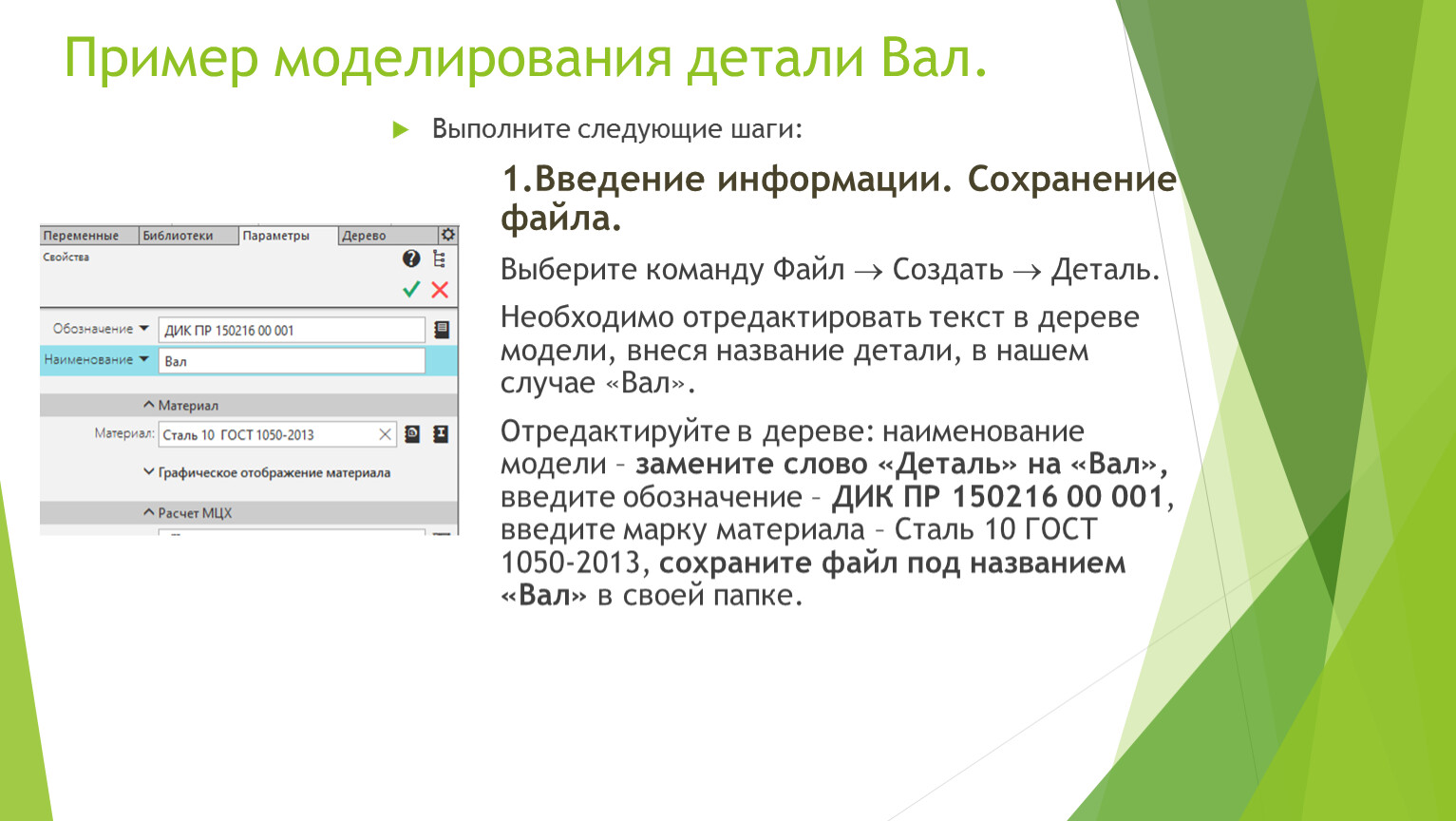

1.Введение информации. Сохранение файла.
Выберите команду Файл  Создать  Деталь.
Необходимо отредактировать текст в дереве модели, внеся название детали, в нашем случае «Вал».
Отредактируйте в дереве: наименование модели – замените слово «Деталь» на «Вал», введите обозначение – ДИК ПР 150216 00 001, введите марку материала – Сталь 10 ГОСТ 1050-2013, сохраните файл под названием «Вал» в своей папке.

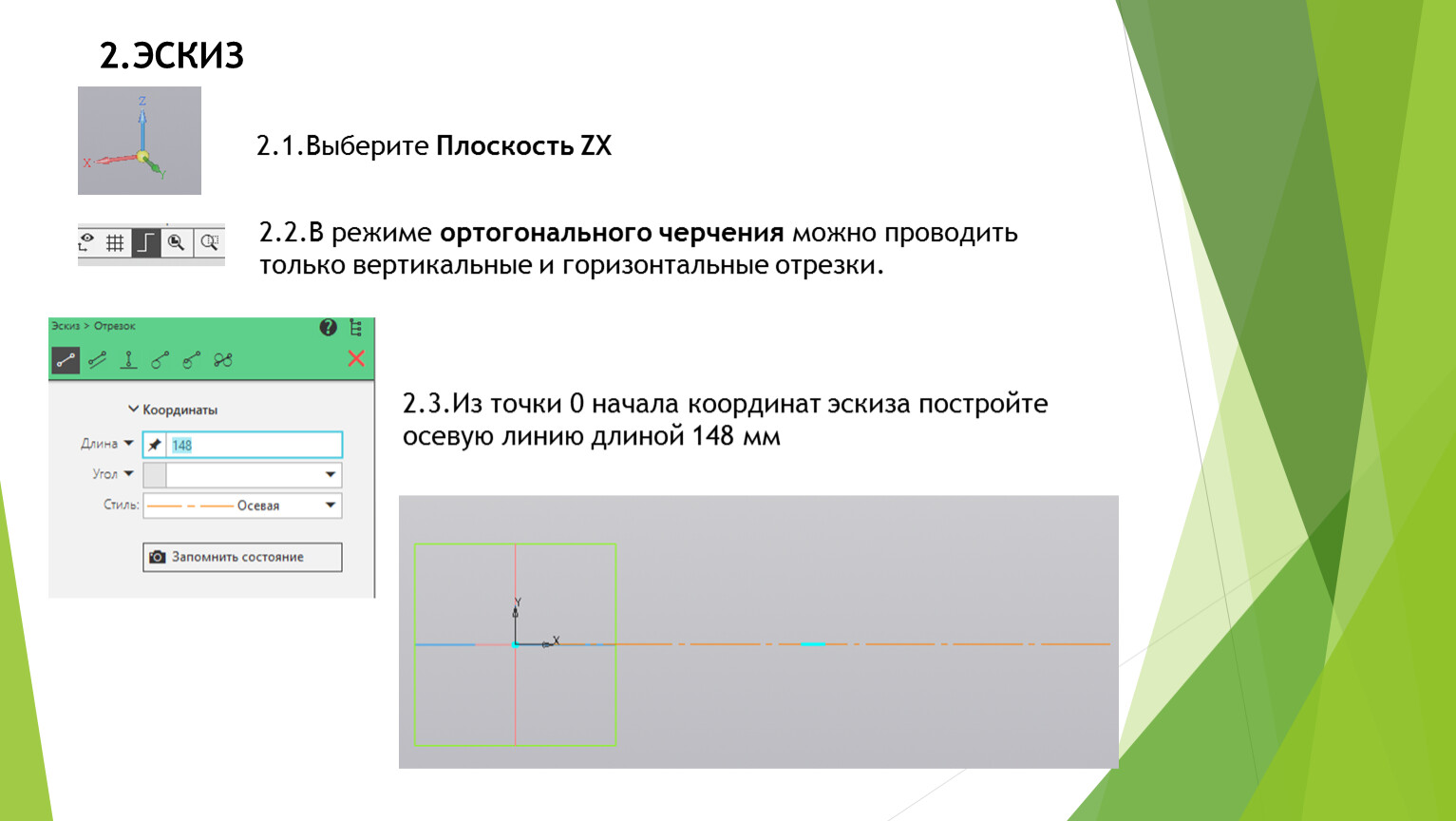

2.3.Из точки 0 начала координат эскиза постройте осевую линию длиной 148 мм

2.2.В режиме ортогонального черчения можно проводить только вертикальные и горизонтальные отрезки.

2.1.Выберите Плоскость ZX

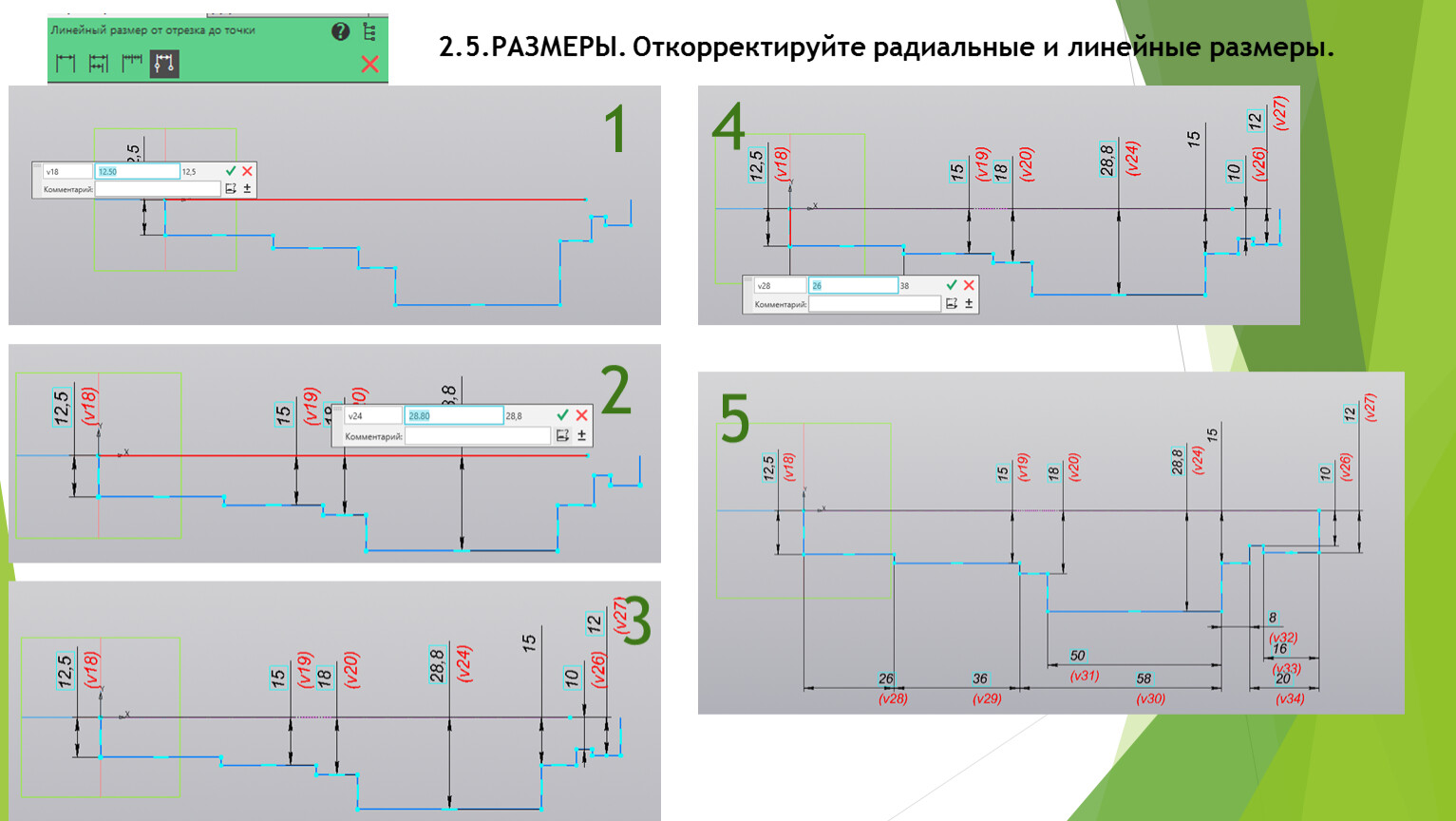

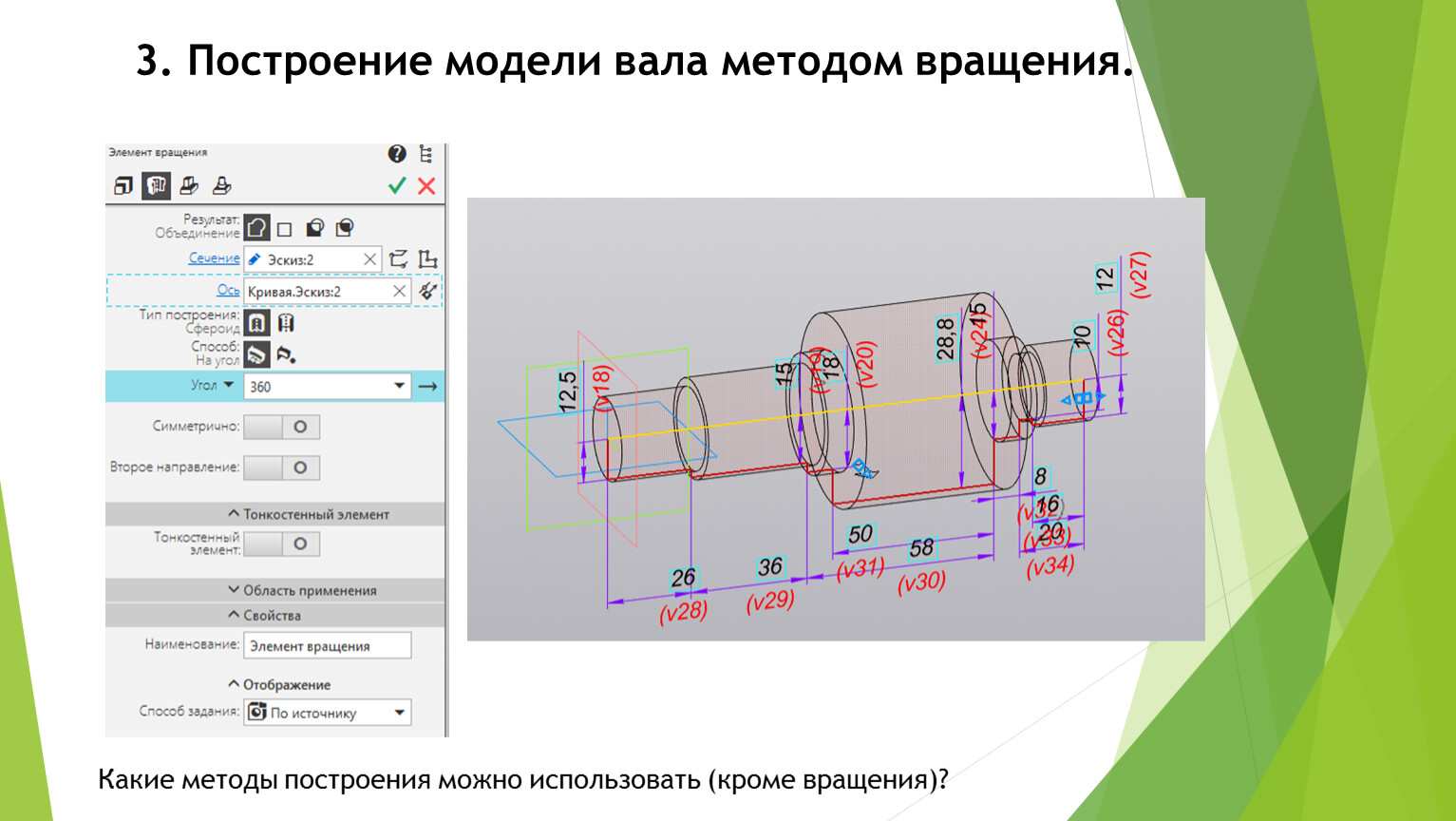

Какие методы построения можно использовать (кроме вращения)?

Касательная плоскость

Плоскость ZX

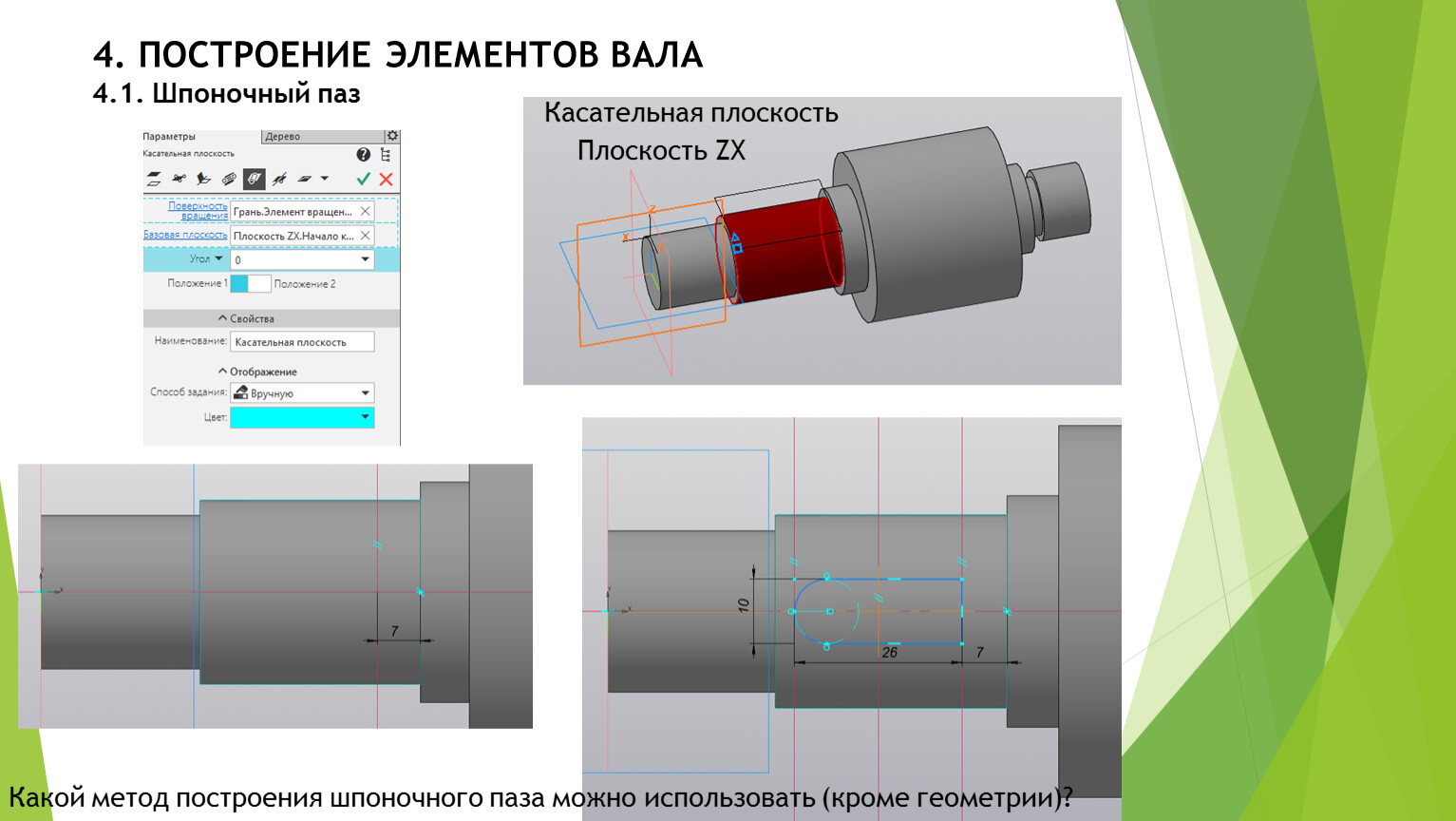

Какой метод построения шпоночного паза можно использовать (кроме геометрии)?

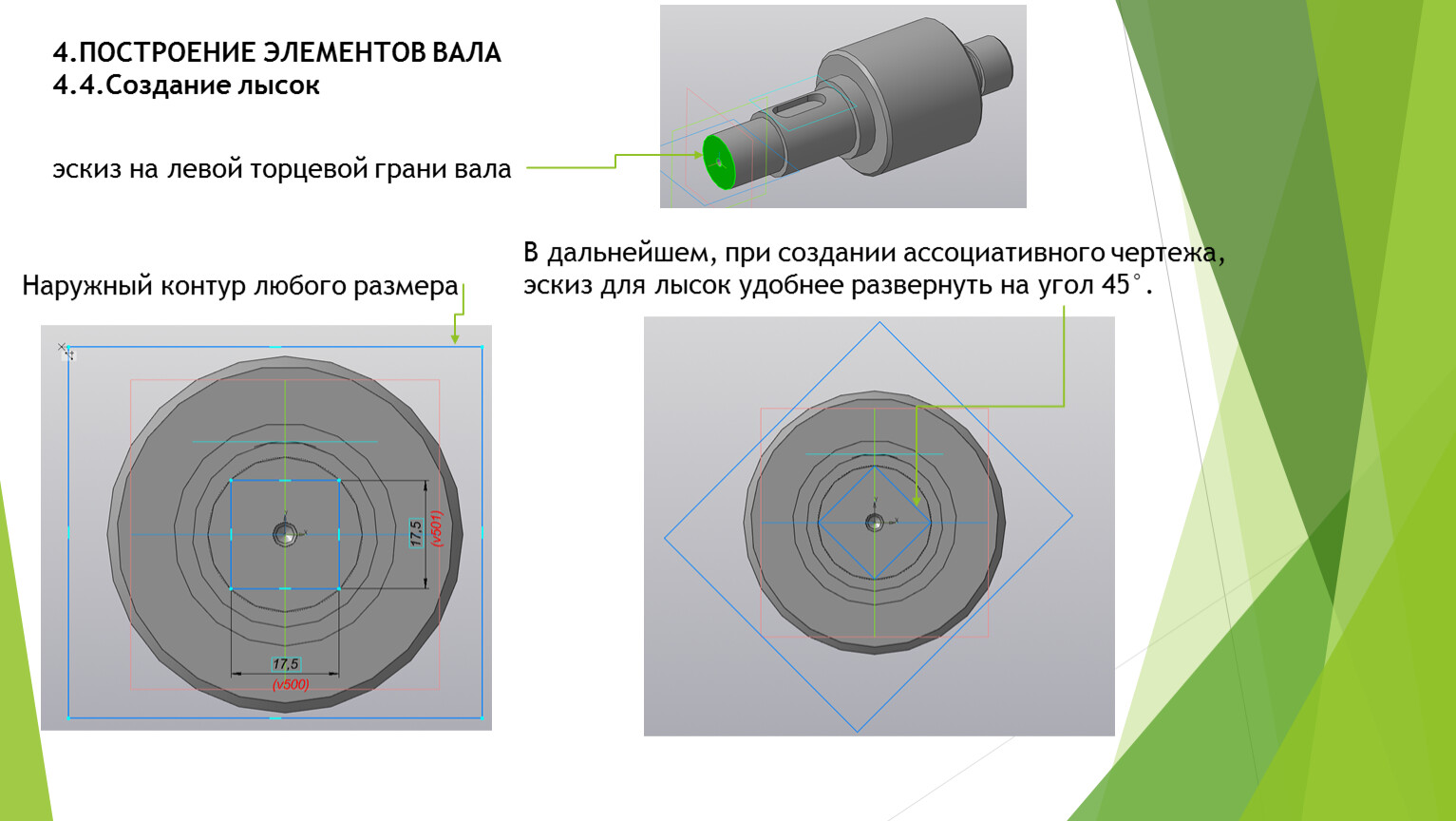

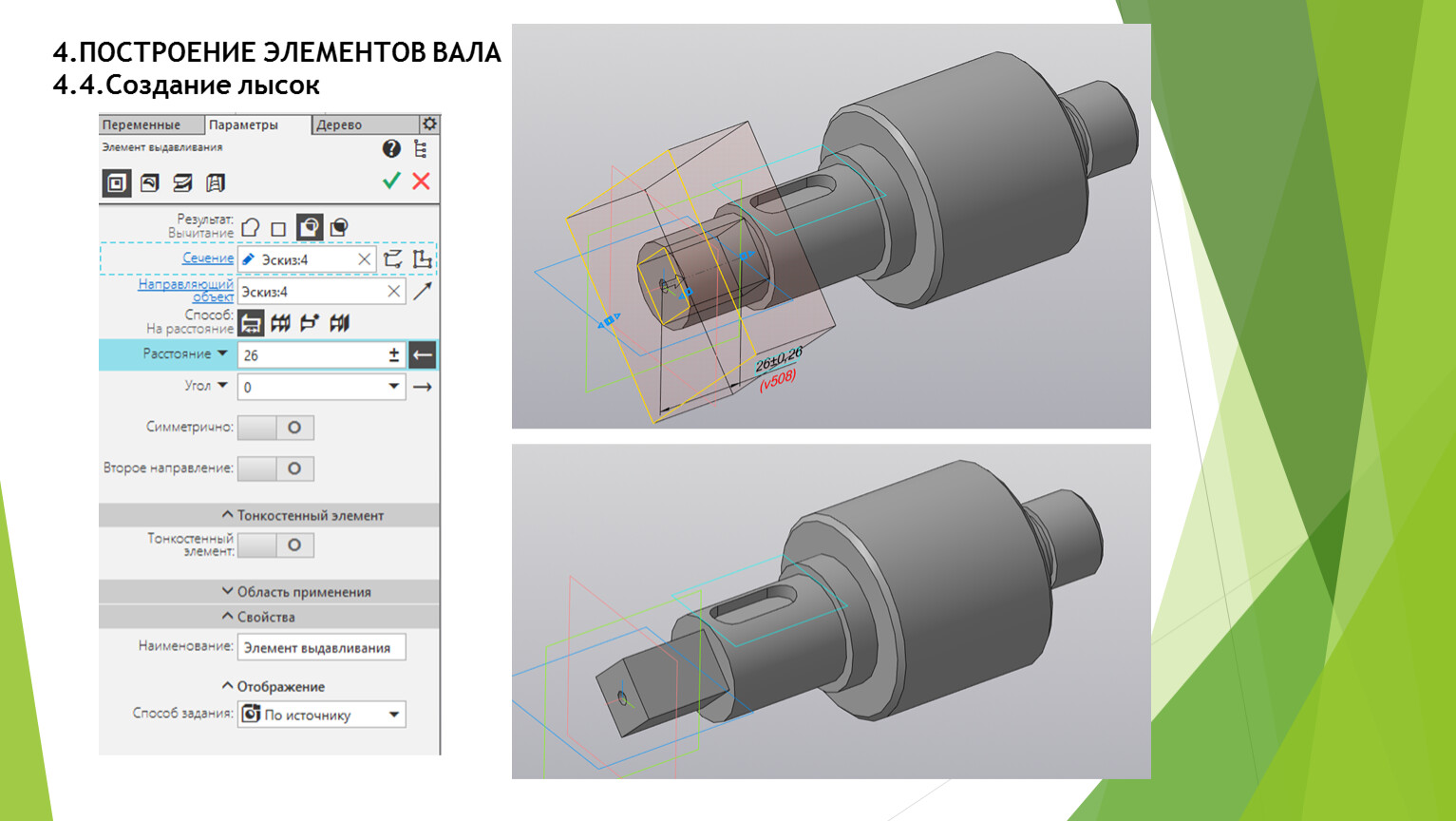

эскиз на левой торцевой грани вала

Наружный контур любого размера

В дальнейшем, при создании ассоциативного чертежа, эскиз для лысок удобнее развернуть на угол 45°.

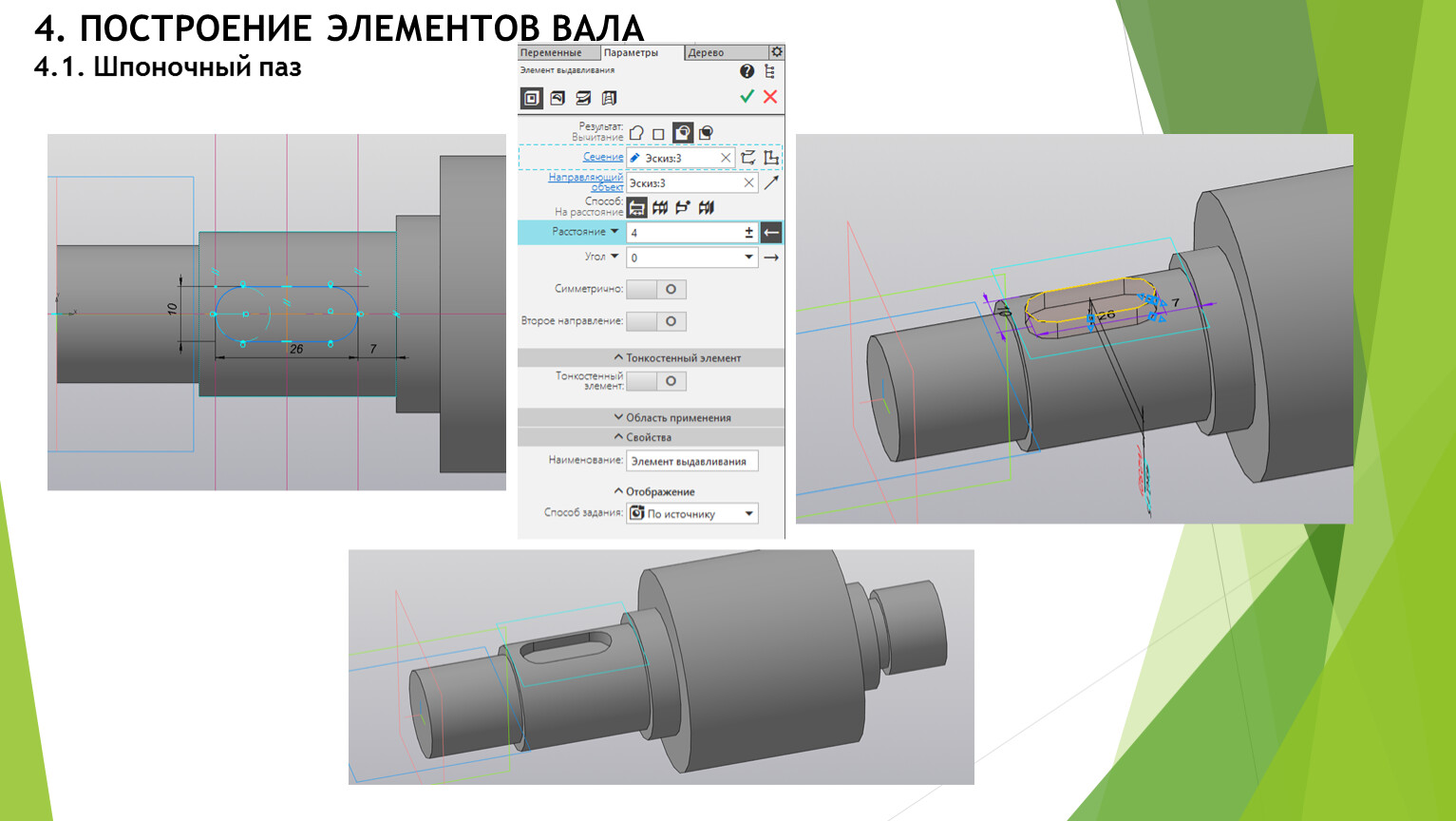

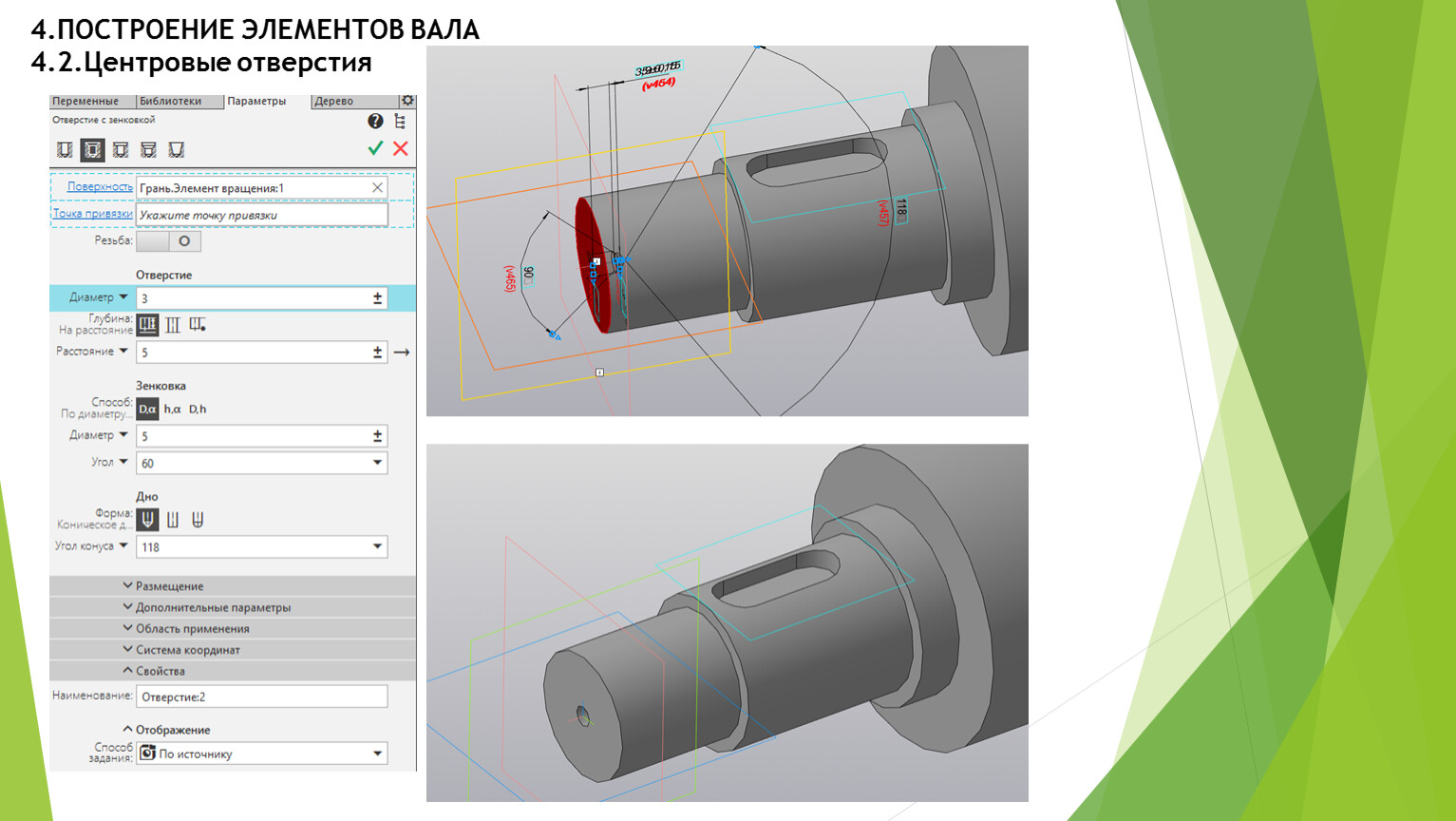

4.ПОСТРОЕНИЕ ЭЛЕМЕНТОВ ВАЛА
4.5. Резьбовой элемент

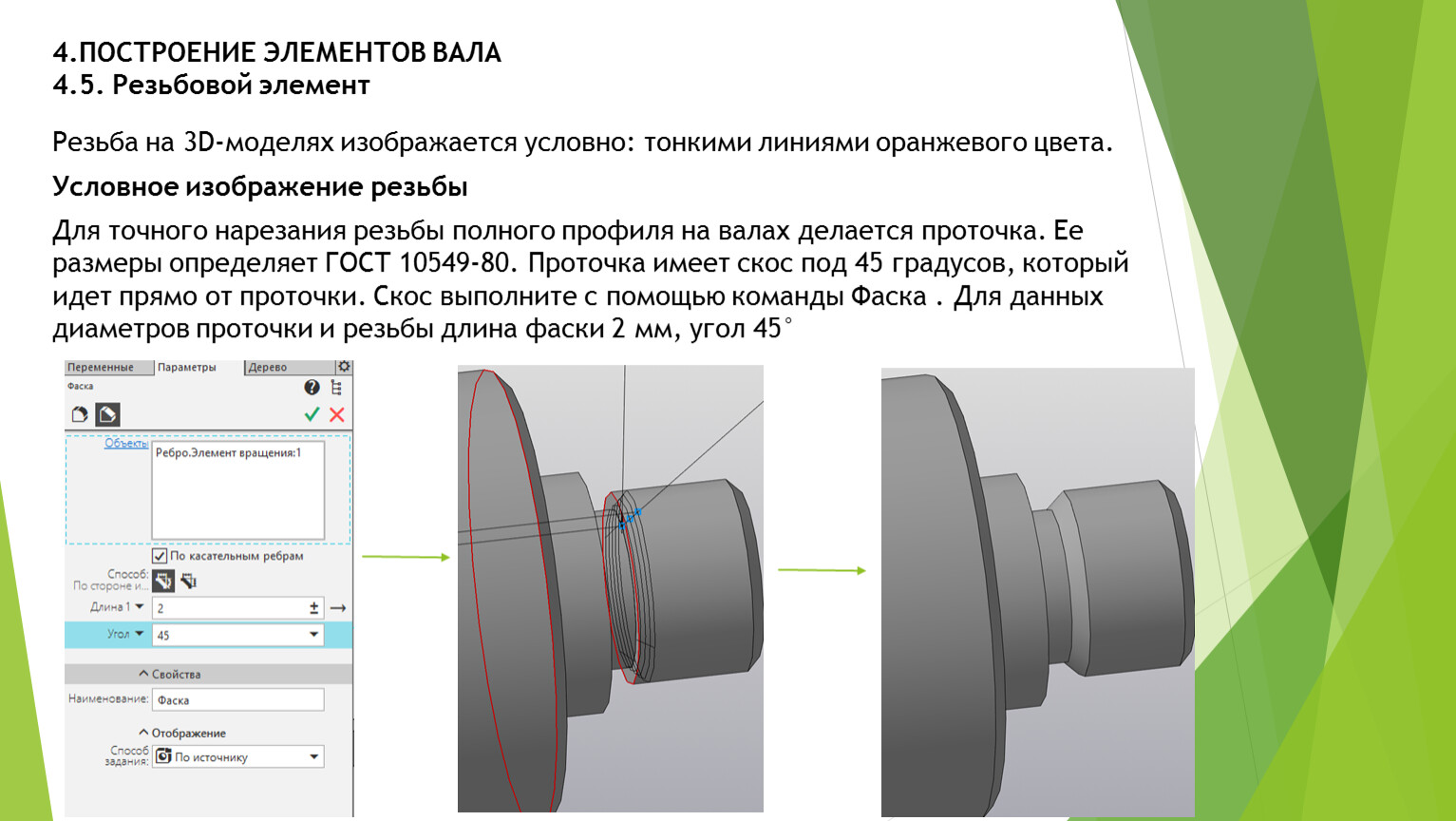

Резьба на 3D-моделях изображается условно: тонкими линиями оранжевого цвета.

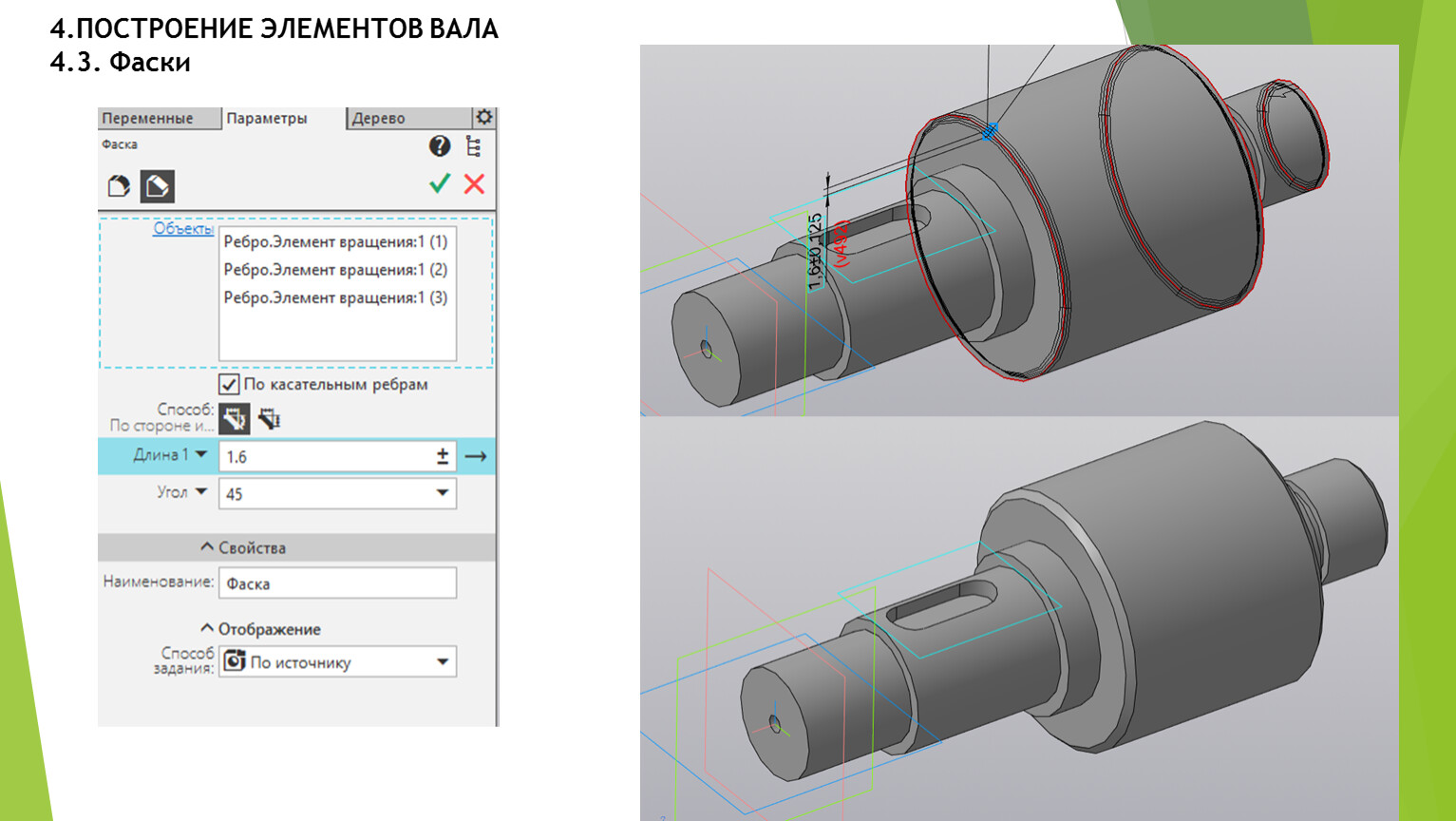

Для точного нарезания резьбы полного профиля на валах делается проточка. Ее размеры определяет ГОСТ 10549-80. Проточка имеет скос под 45 градусов, который идет прямо от проточки. Скос выполните с помощью команды Фаска . Для данных диаметров проточки и резьбы длина фаски 2 мм, угол 45°

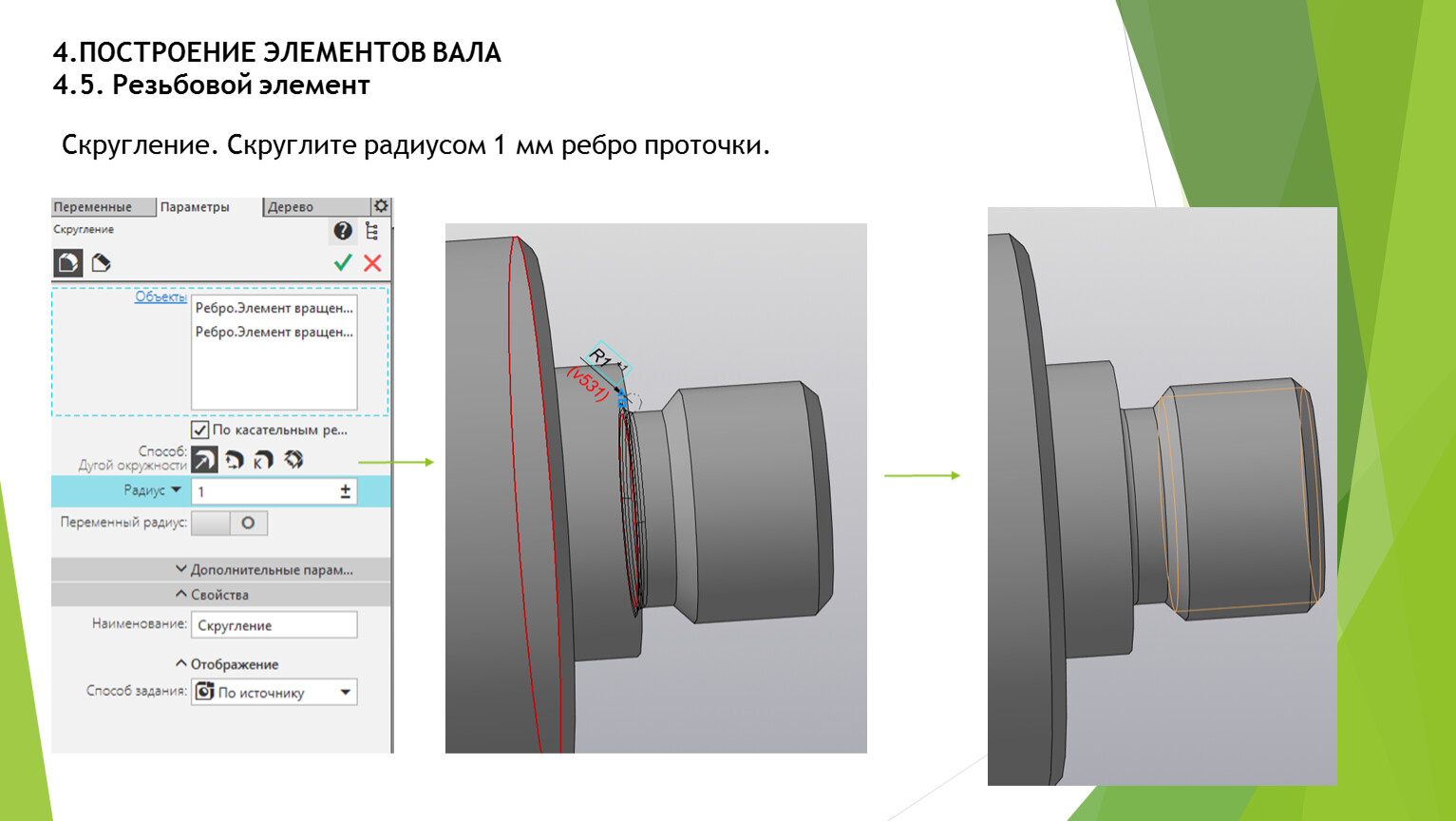

Скругление. Скруглите радиусом 1 мм ребро проточки.

4.ПОСТРОЕНИЕ ЭЛЕМЕНТОВ ВАЛА
4.5. Резьбовой элемент

4.ПОСТРОЕНИЕ ЭЛЕМЕНТОВ ВАЛА
4.5. Резьбовой элемент

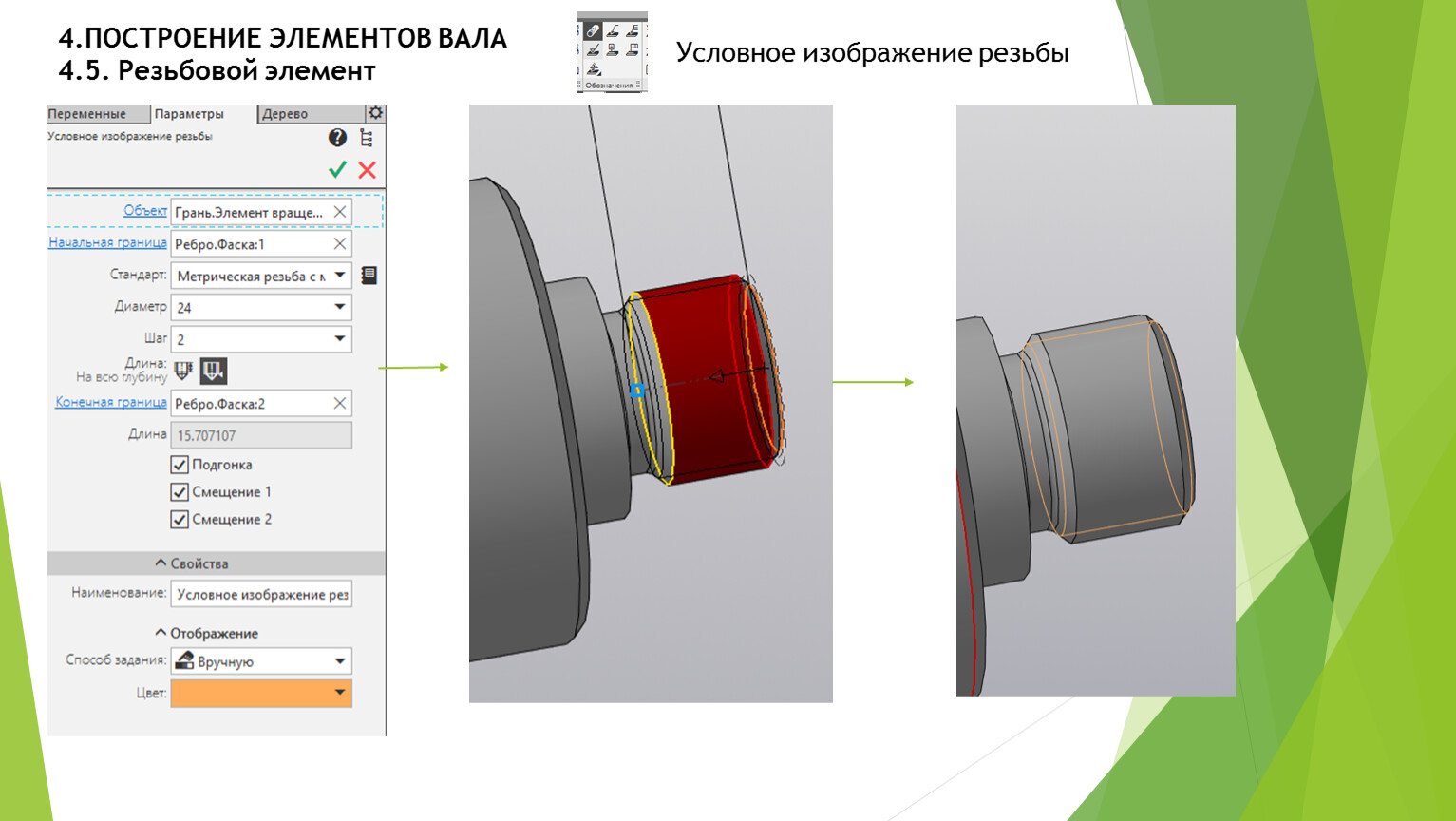

Условное изображение резьбы

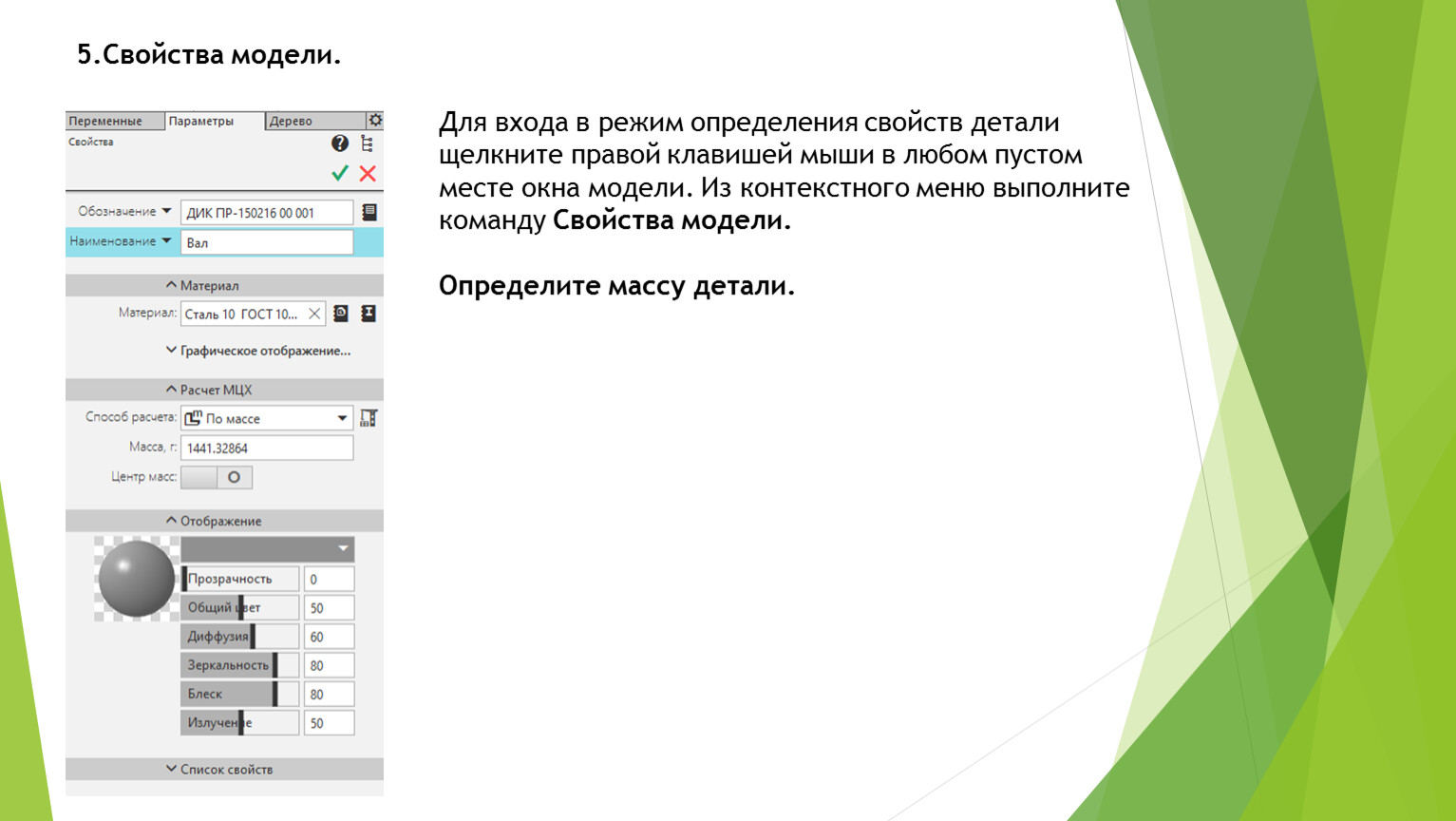

Для входа в режим определения свойств детали щелкните правой клавишей мыши в любом пустом месте окна модели. Из контекстного меню выполните команду Свойства модели.

Определите массу детали.

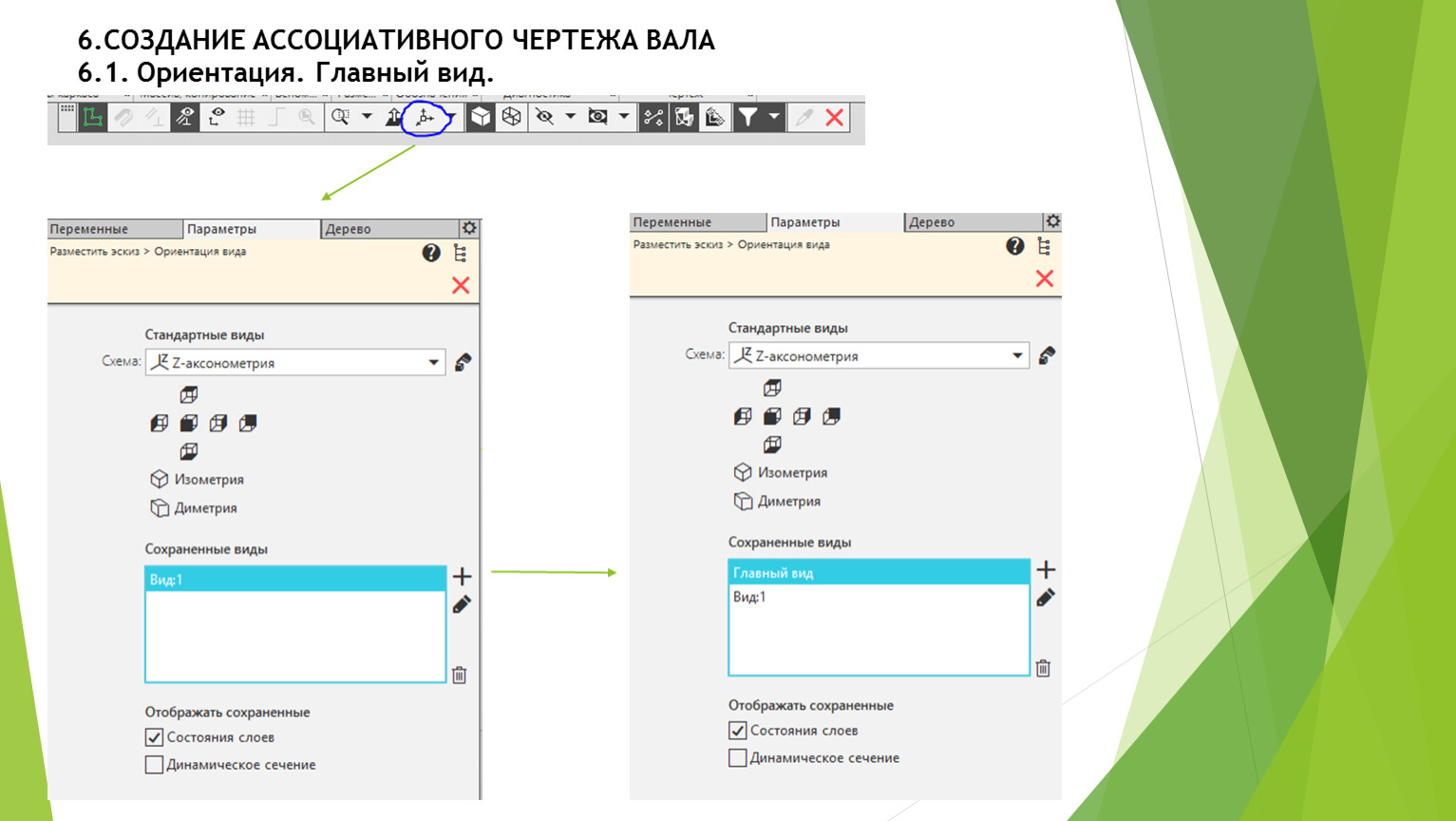

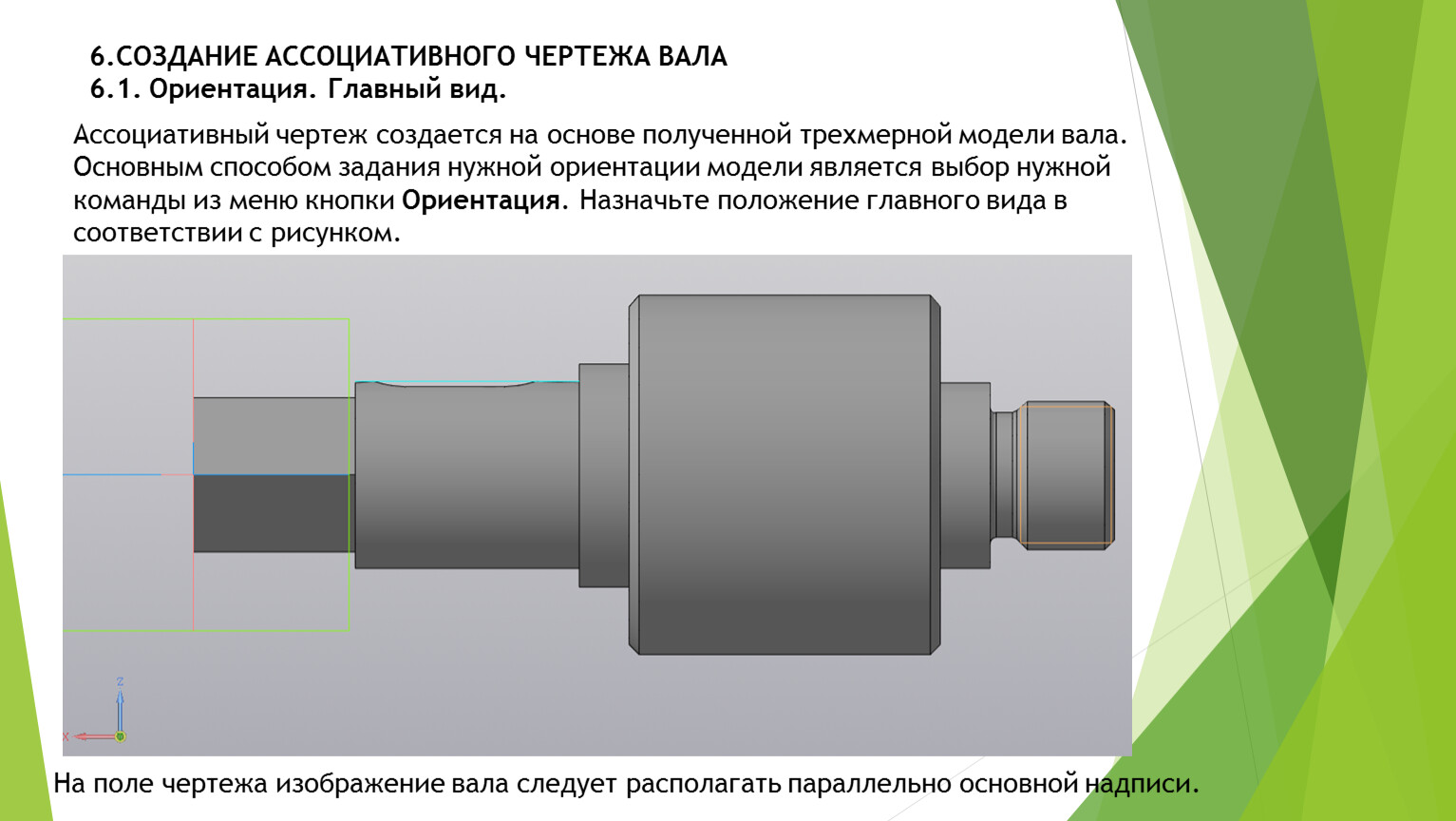

Ассоциативный чертеж создается на основе полученной трехмерной модели вала. Основным способом задания нужной ориентации модели является выбор нужной команды из меню кнопки Ориентация. Назначьте положение главного вида в соответствии с рисунком.

На поле чертежа изображение вала следует располагать параллельно основной надписи.

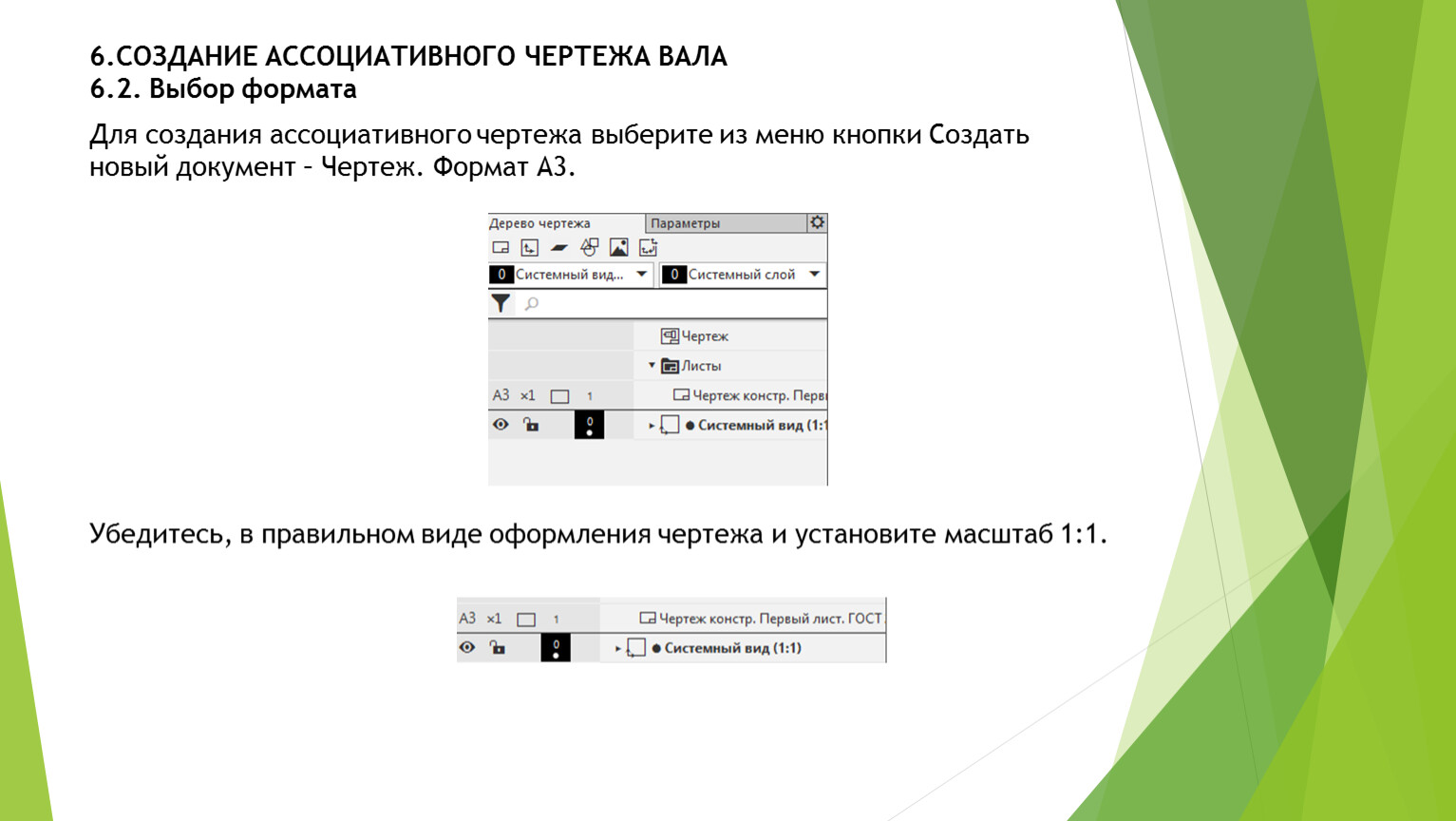

Для создания ассоциативного чертежа выберите из меню кнопки Создать новый документ – Чертеж. Формат А3.

Убедитесь, в правильном виде оформления чертежа и установите масштаб 1:1.

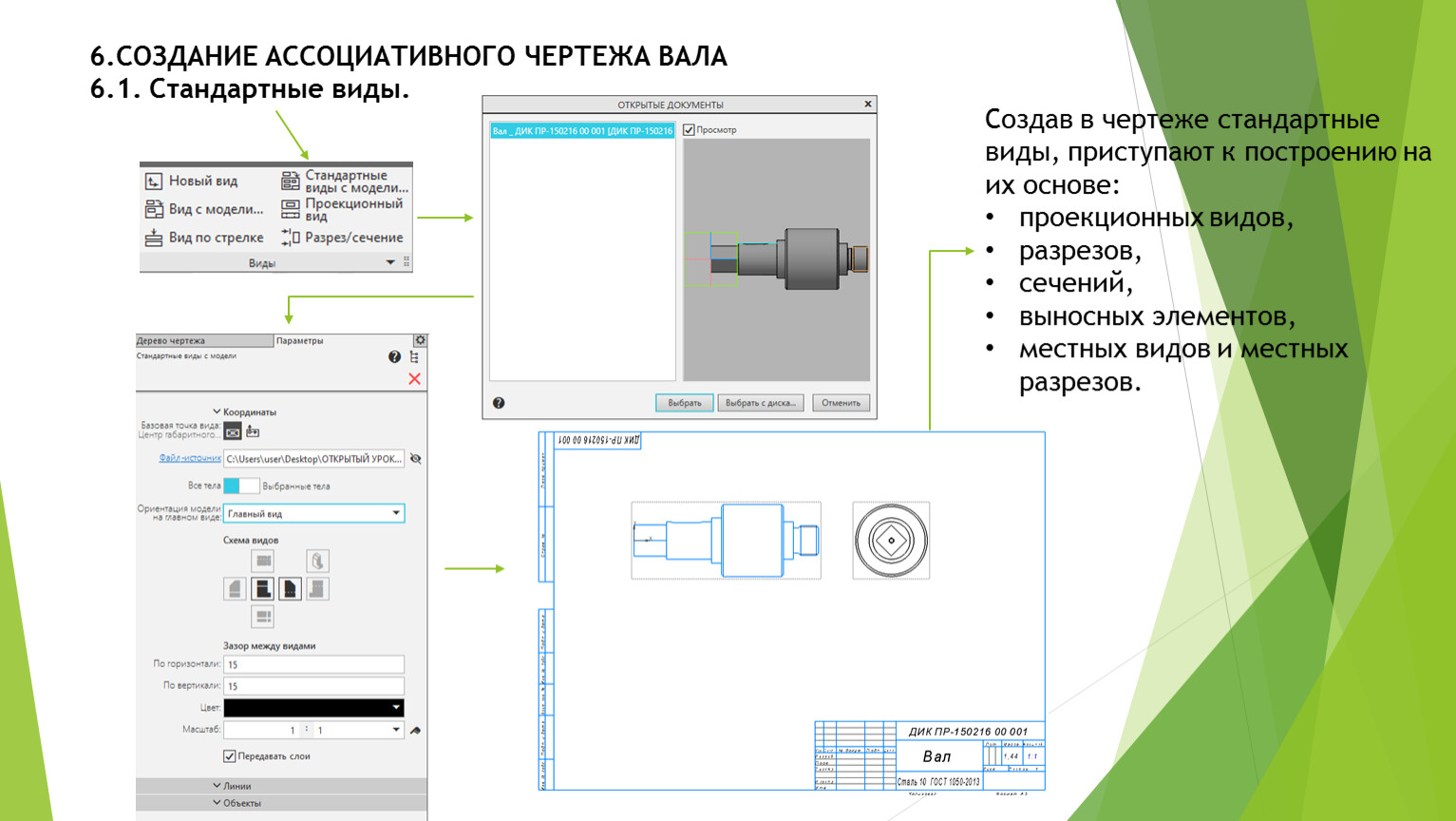

Создав в чертеже стандартные виды, приступают к построению на их основе:
проекционных видов,
разрезов,
сечений,
выносных элементов,
местных видов и местных разрезов.

6.СОЗДАНИЕ АССОЦИАТИВНОГО ЧЕРТЕЖА ВАЛА
6.2. Создание местного разреза.

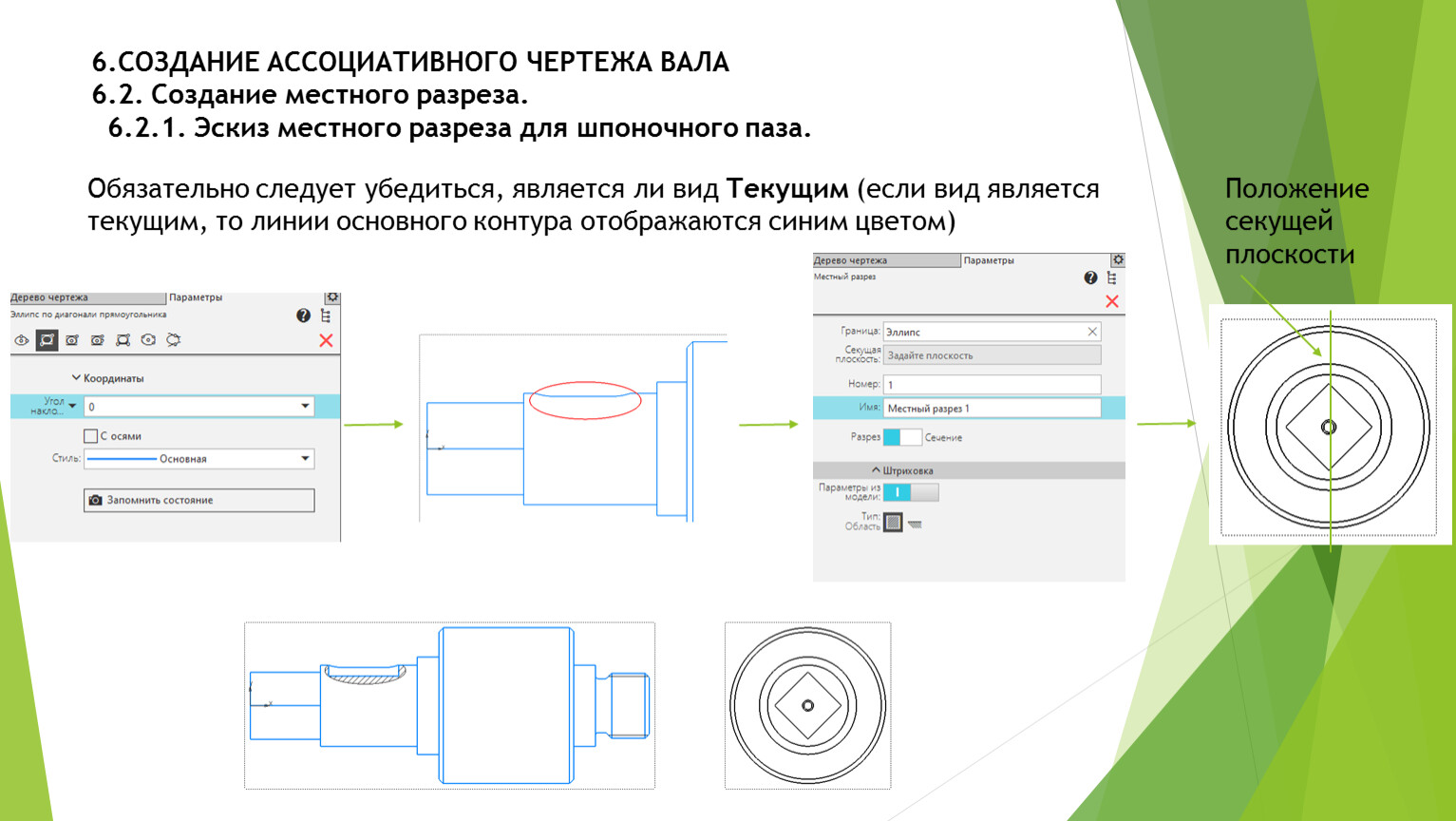

6.2.1. Эскиз местного разреза для шпоночного паза.

Обязательно следует убедиться, является ли вид Текущим (если вид является текущим, то линии основного контура отображаются синим цветом)

Положение секущей плоскости

6.СОЗДАНИЕ АССОЦИАТИВНОГО ЧЕРТЕЖА ВАЛА
6.2. Создание местного разреза.
6.2.2. Эскиз местного разреза для шпоночного паза.

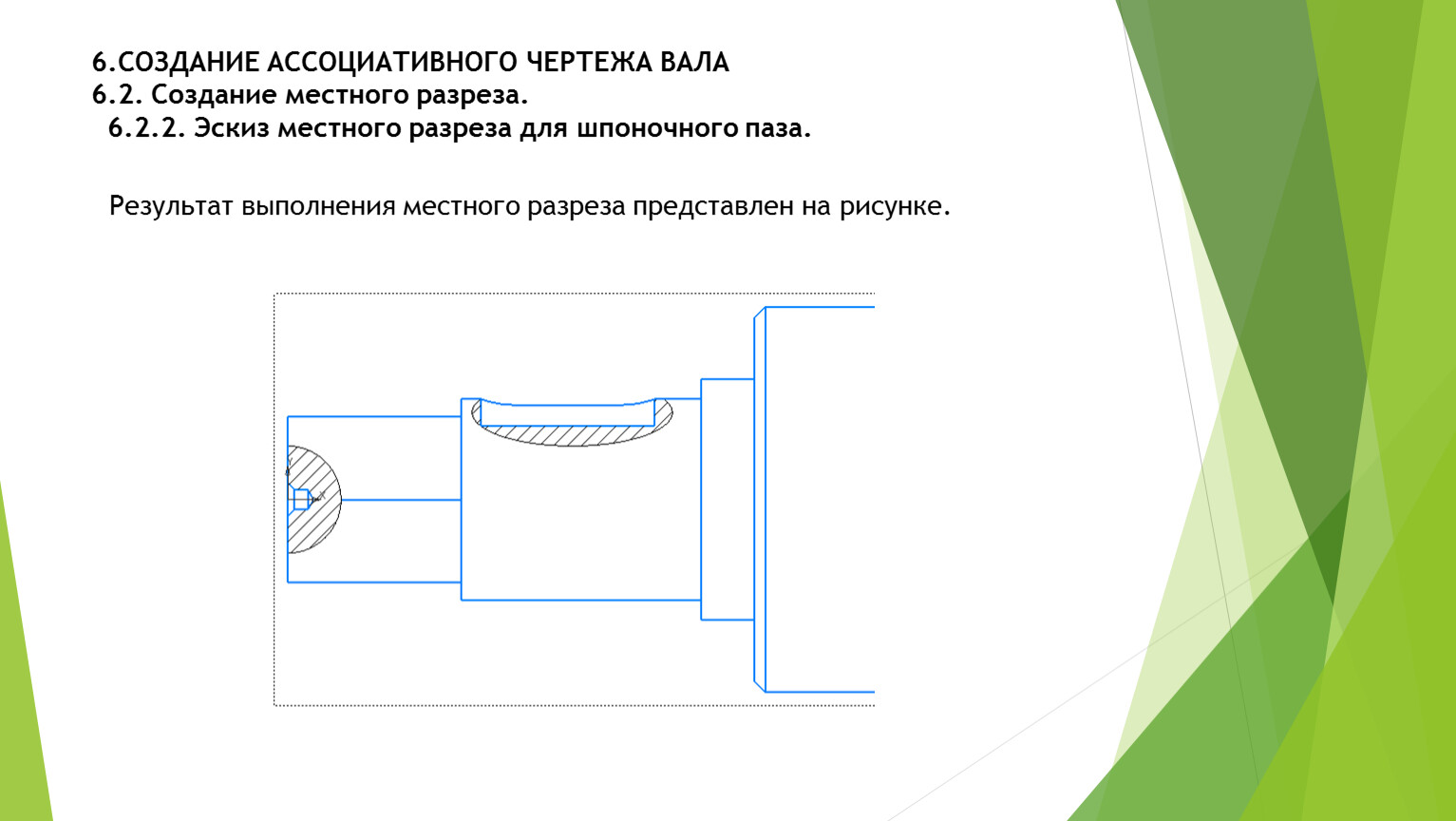

Результат выполнения местного разреза представлен на рисунке.

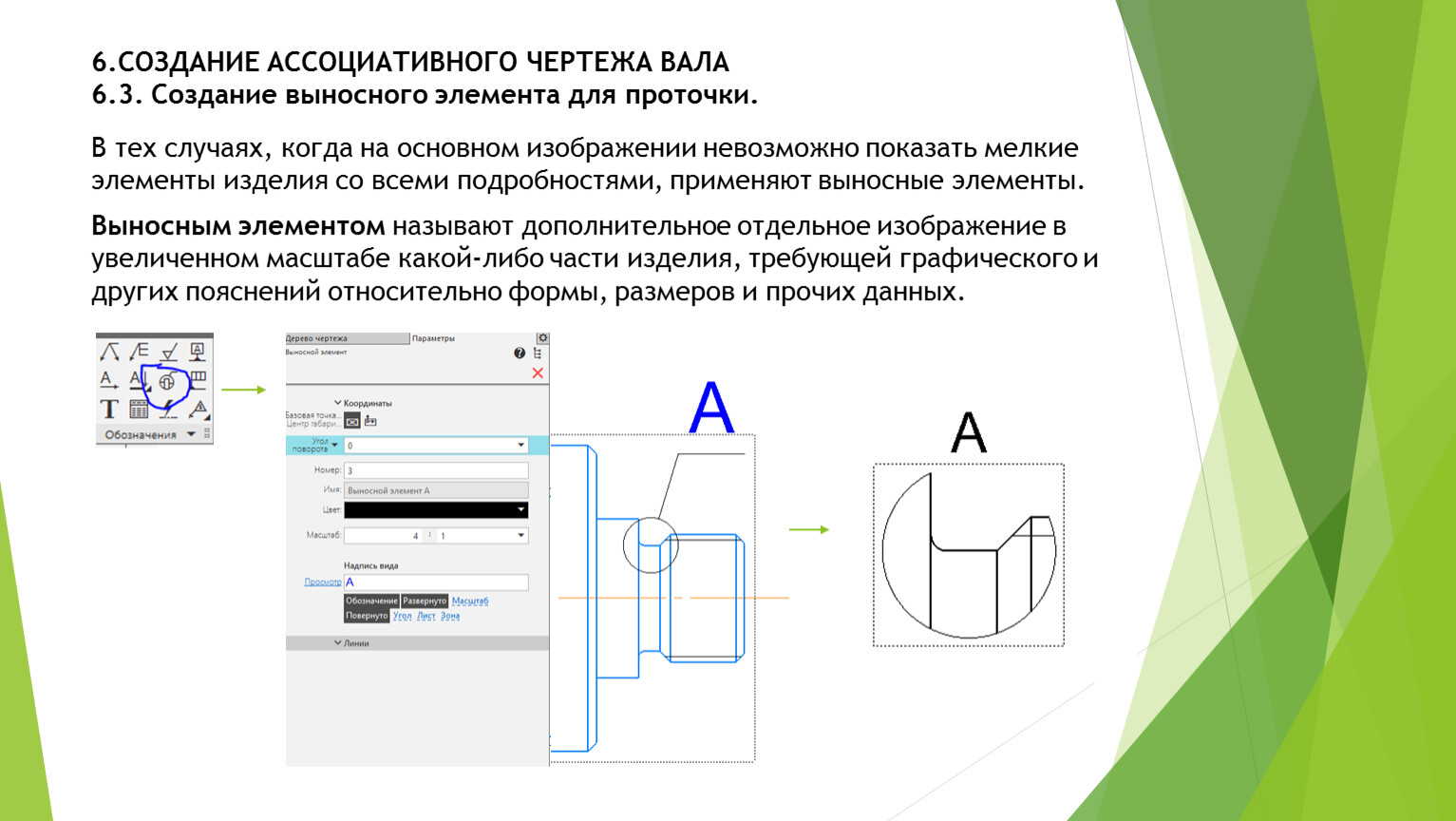

В тех случаях, когда на основном изображении невозможно показать мелкие элементы изделия со всеми подробностями, применяют выносные элементы.

Выносным элементом называют дополнительное отдельное изображение в увеличенном масштабе какой-либо части изделия, требующей графического и других пояснений относительно формы, размеров и прочих данных.

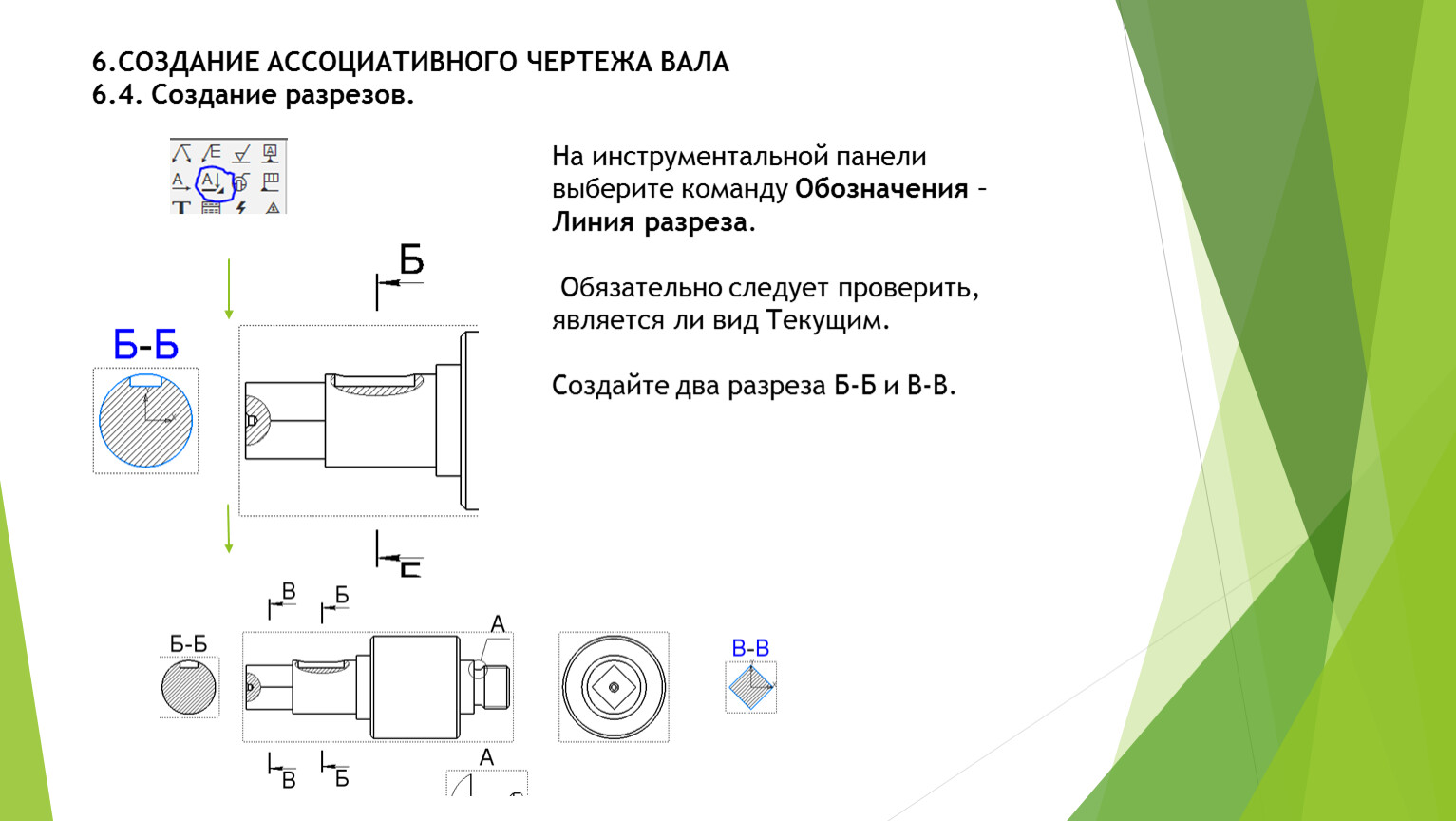

На инструментальной панели выберите команду Обозначения – Линия разреза.

Обязательно следует проверить, является ли вид Текущим.

Создайте два разреза Б-Б и В-В.

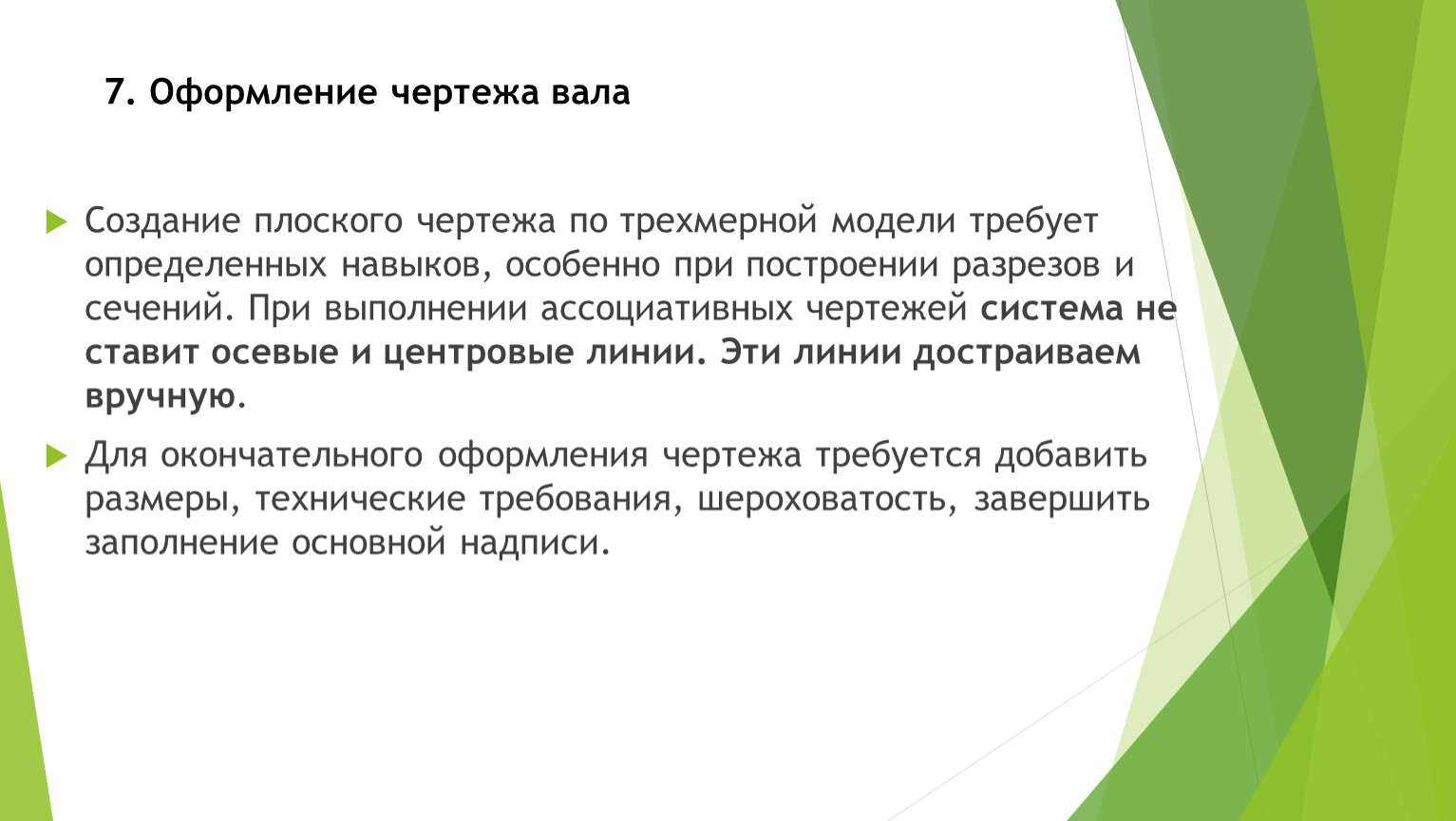

Создание плоского чертежа по трехмерной модели требует определенных навыков, особенно при построении разрезов и сечений. При выполнении ассоциативных чертежей система не ставит осевые и центровые линии. Эти линии достраиваем вручную.
Для окончательного оформления чертежа требуется добавить размеры, технические требования, шероховатость, завершить заполнение основной надписи.

7.Оформление чертежа вала
7.1. Автоосевая и Обозначение центра

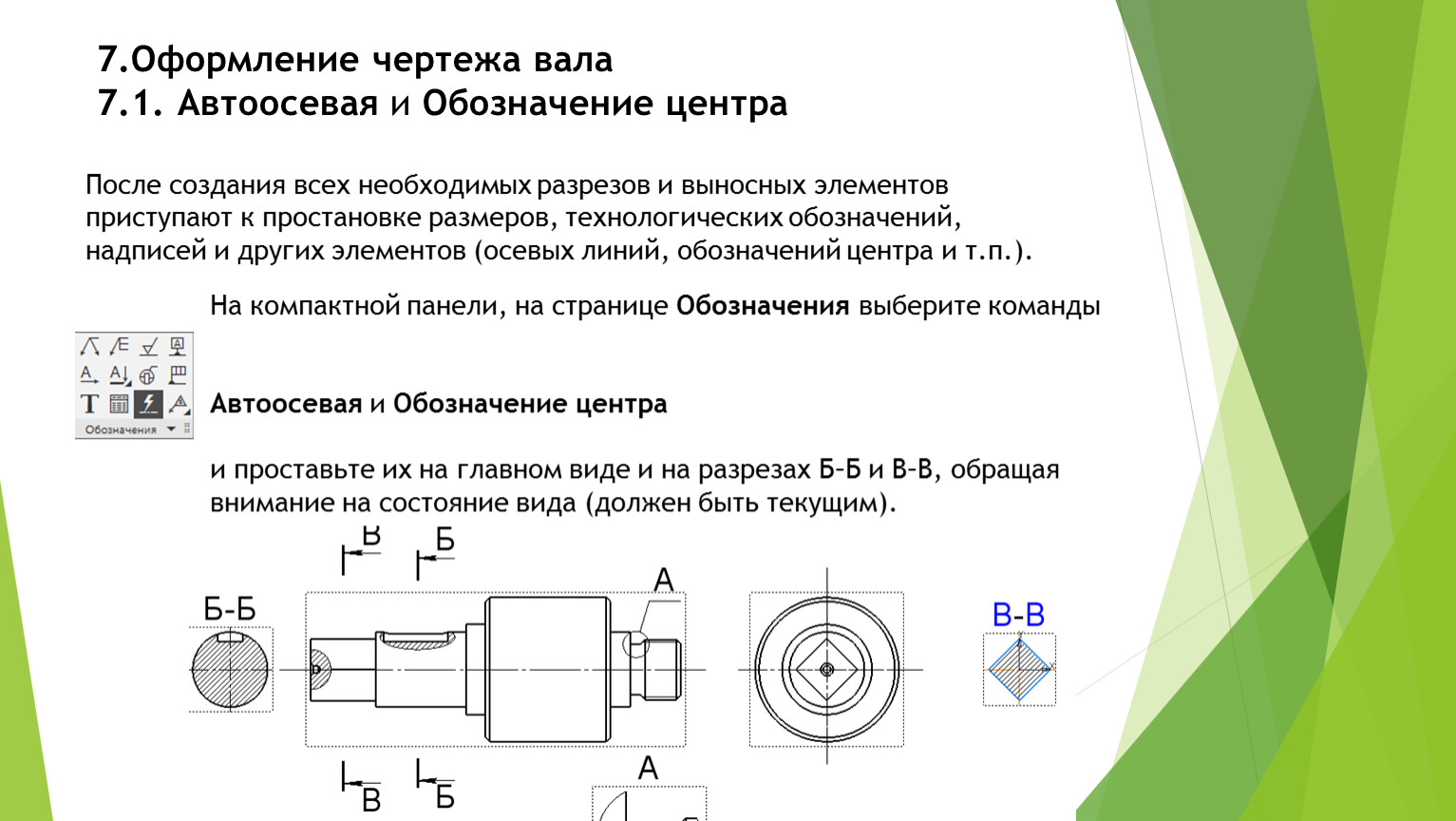

После создания всех необходимых разрезов и выносных элементов приступают к простановке размеров, технологических обозначений, надписей и других элементов (осевых линий, обозначений центра и т.п.).

На компактной панели, на странице Обозначения выберите команды


Автоосевая и Обозначение центра

и проставьте их на главном виде и на разрезах Б–Б и В–В, обращая внимание на состояние вида (должен быть текущим).

7.2.Погашение вида.

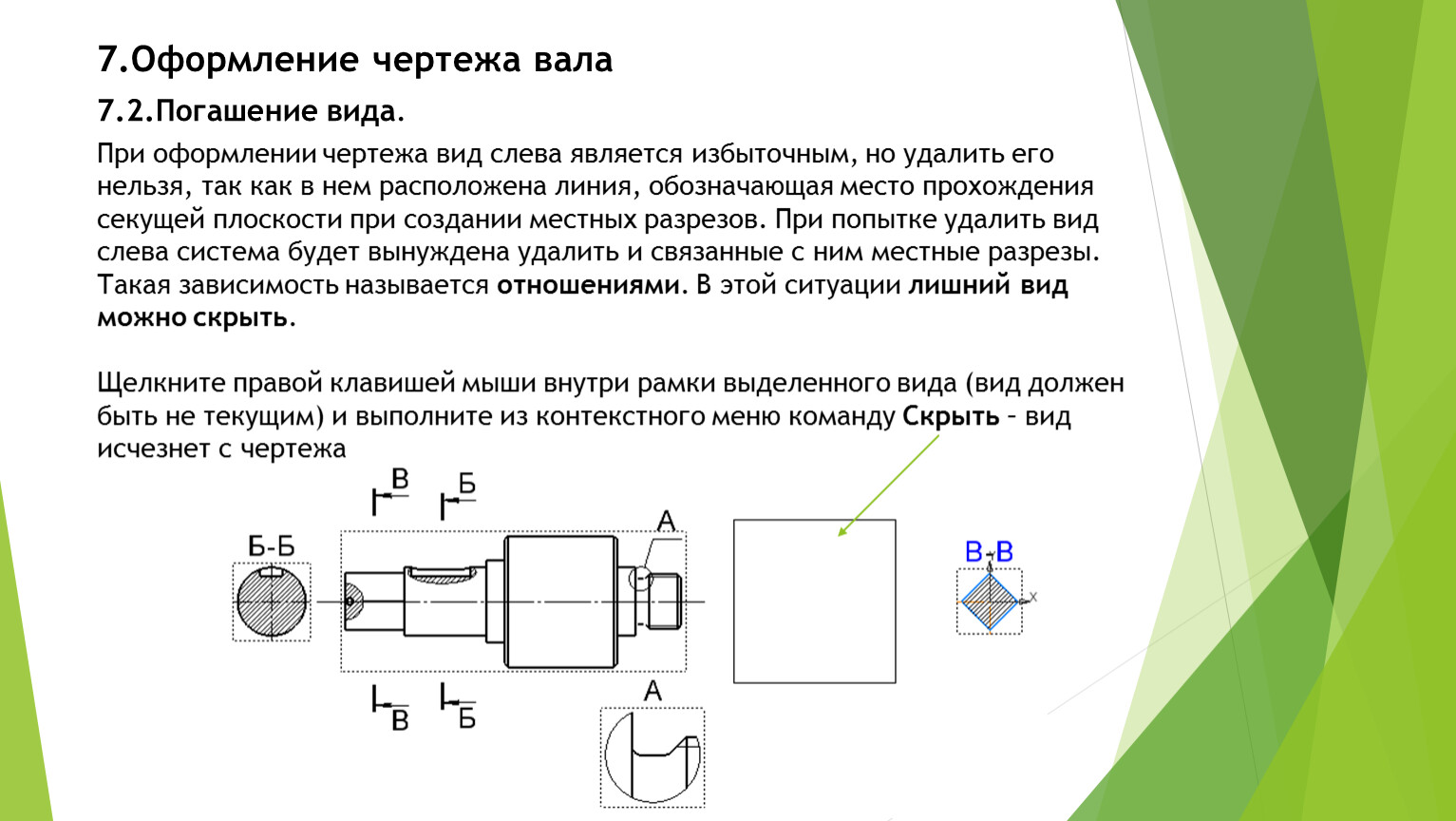

При оформлении чертежа вид слева является избыточным, но удалить его нельзя, так как в нем расположена линия, обозначающая место прохождения секущей плоскости при создании местных разрезов. При попытке удалить вид слева система будет вынуждена удалить и связанные с ним местные разрезы. Такая зависимость называется отношениями. В этой ситуации лишний вид можно скрыть.

Щелкните правой клавишей мыши внутри рамки выделенного вида (вид должен быть не текущим) и выполните из контекстного меню команду Скрыть – вид исчезнет с чертежа

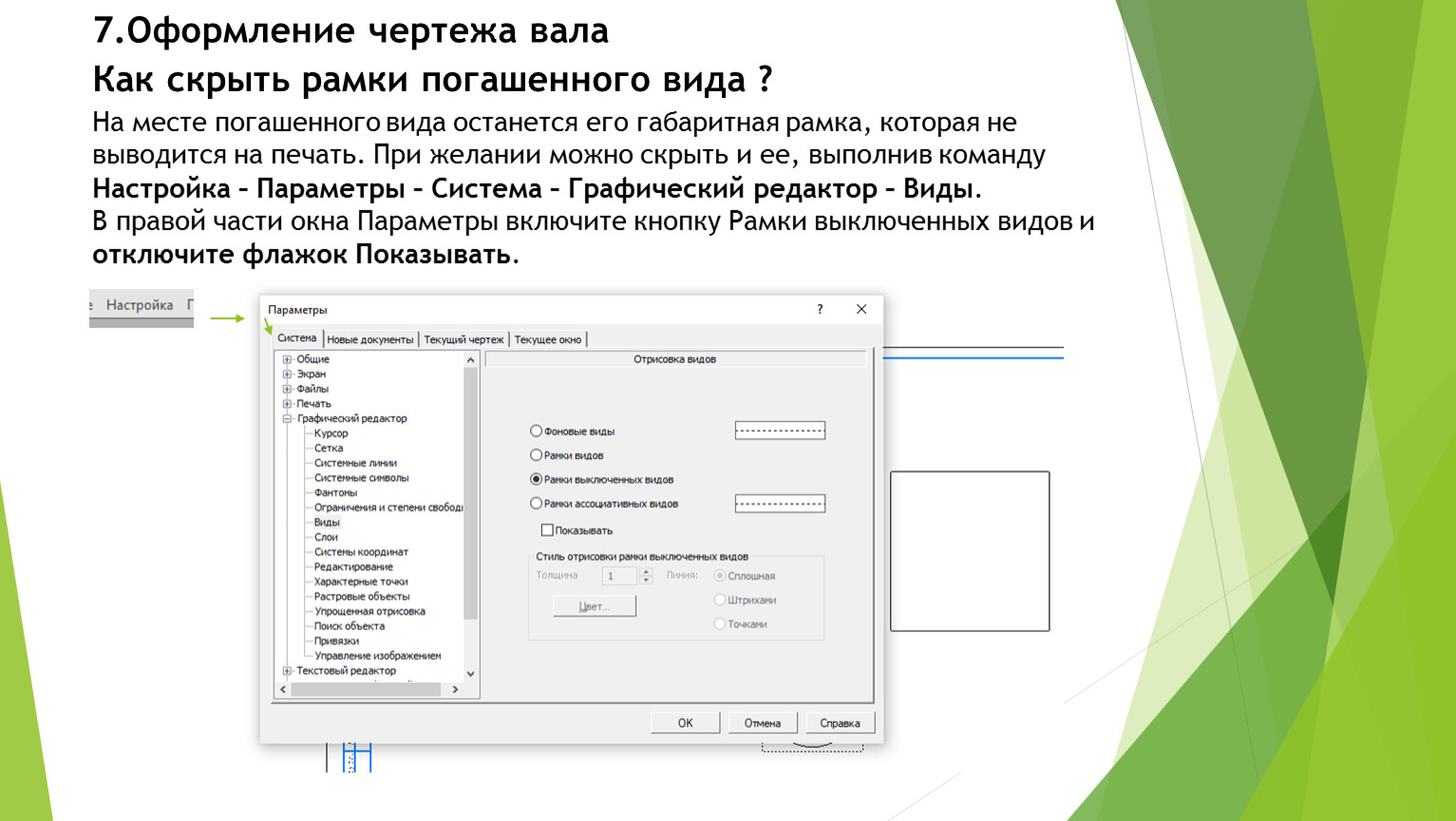

На месте погашенного вида останется его габаритная рамка, которая не выводится на печать. При желании можно скрыть и ее, выполнив команду Настройка – Параметры – Система – Графический редактор – Виды.
В правой части окна Параметры включите кнопку Рамки выключенных видов и отключите флажок Показывать.

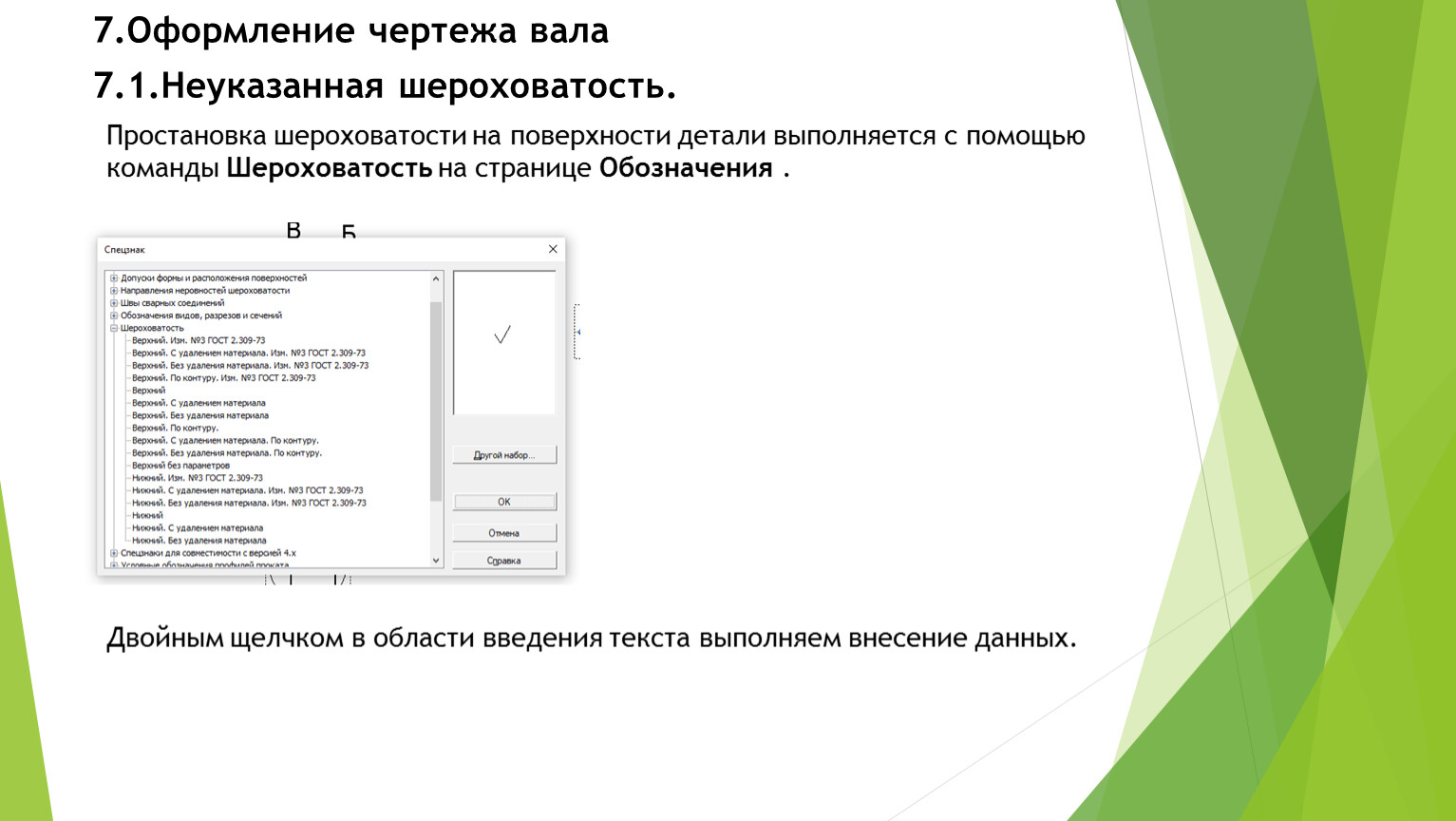

Простановка шероховатости на поверхности детали выполняется с помощью команды Шероховатость на странице Обозначения .

Двойным щелчком в области введения текста выполняем внесение данных.

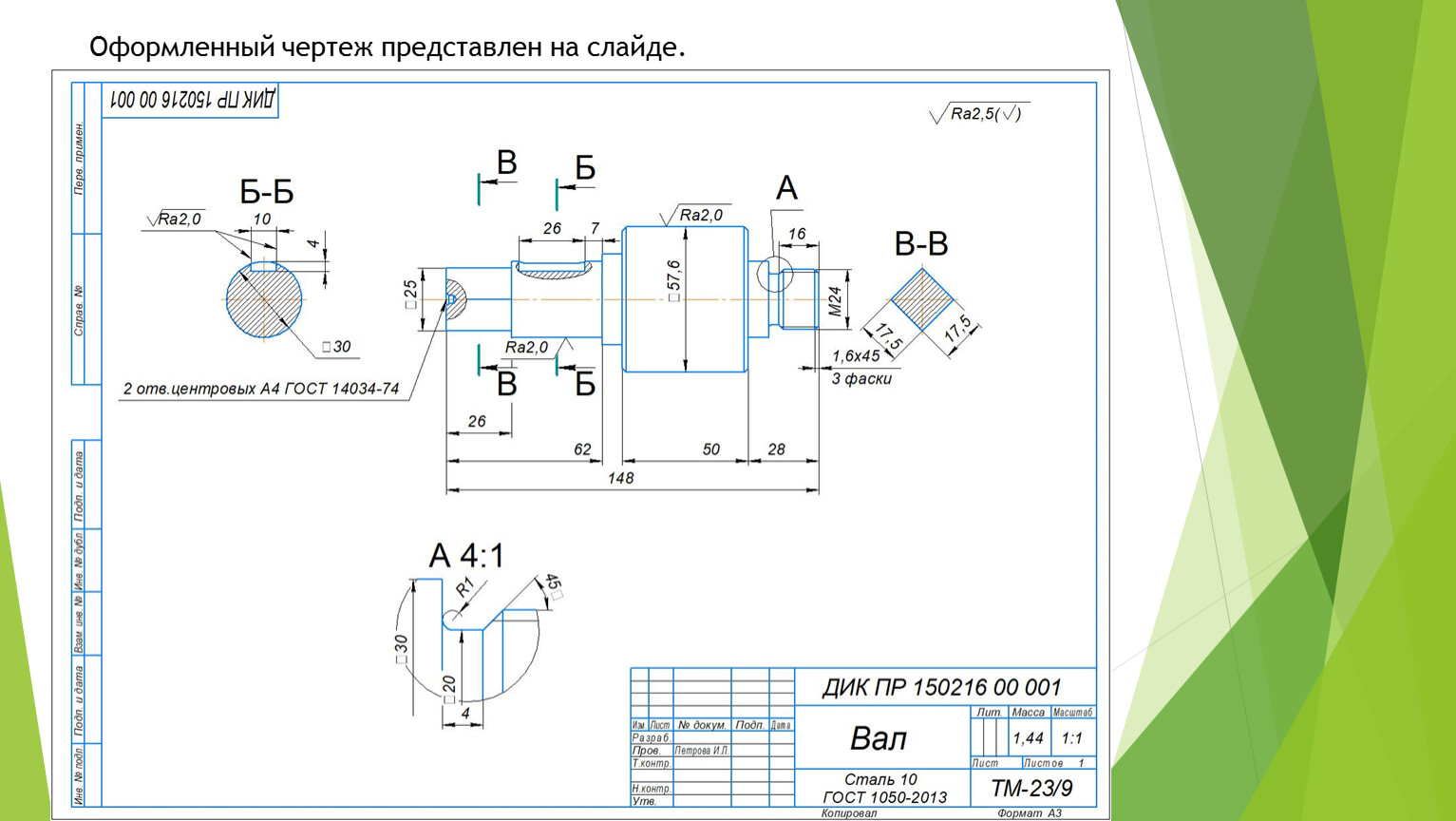

Оформленный чертеж представлен на слайде.

Дополнительное задание/домашнее задание

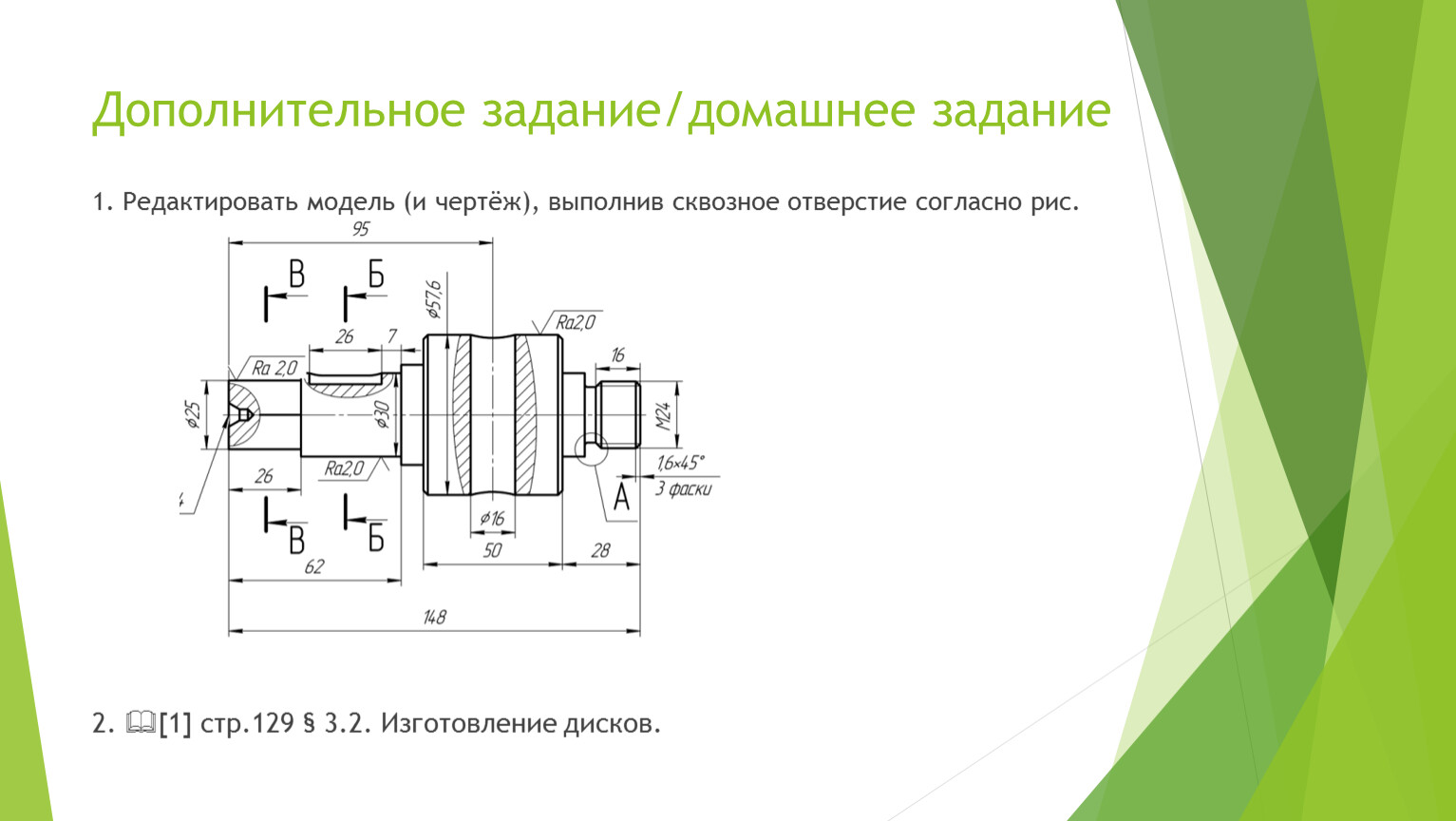

1. Редактировать модель (и чертёж), выполнив сквозное отверстие согласно рис.

2. [1] стр.129 § 3.2. Изготовление дисков.

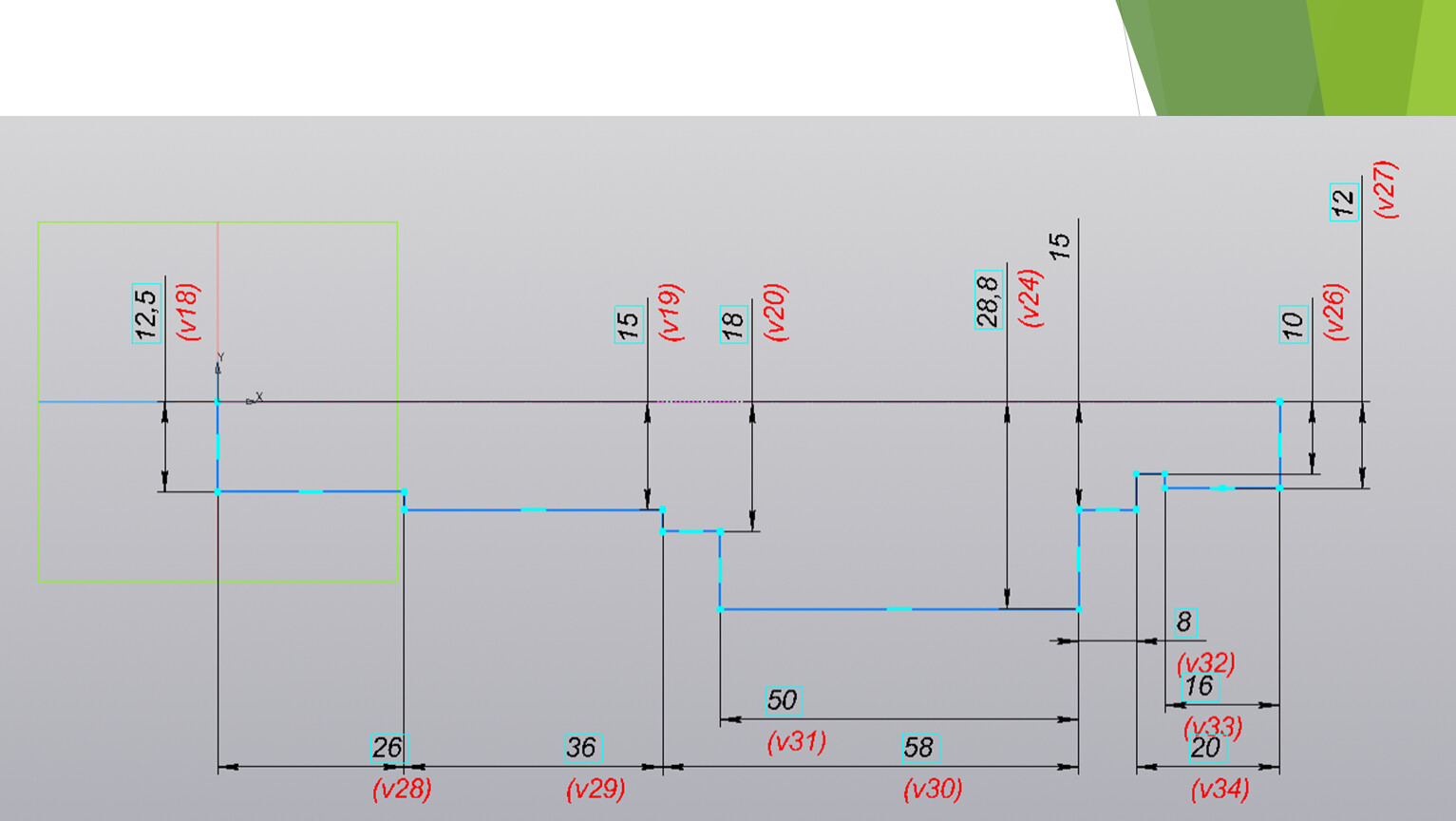

Способ построения эскиза

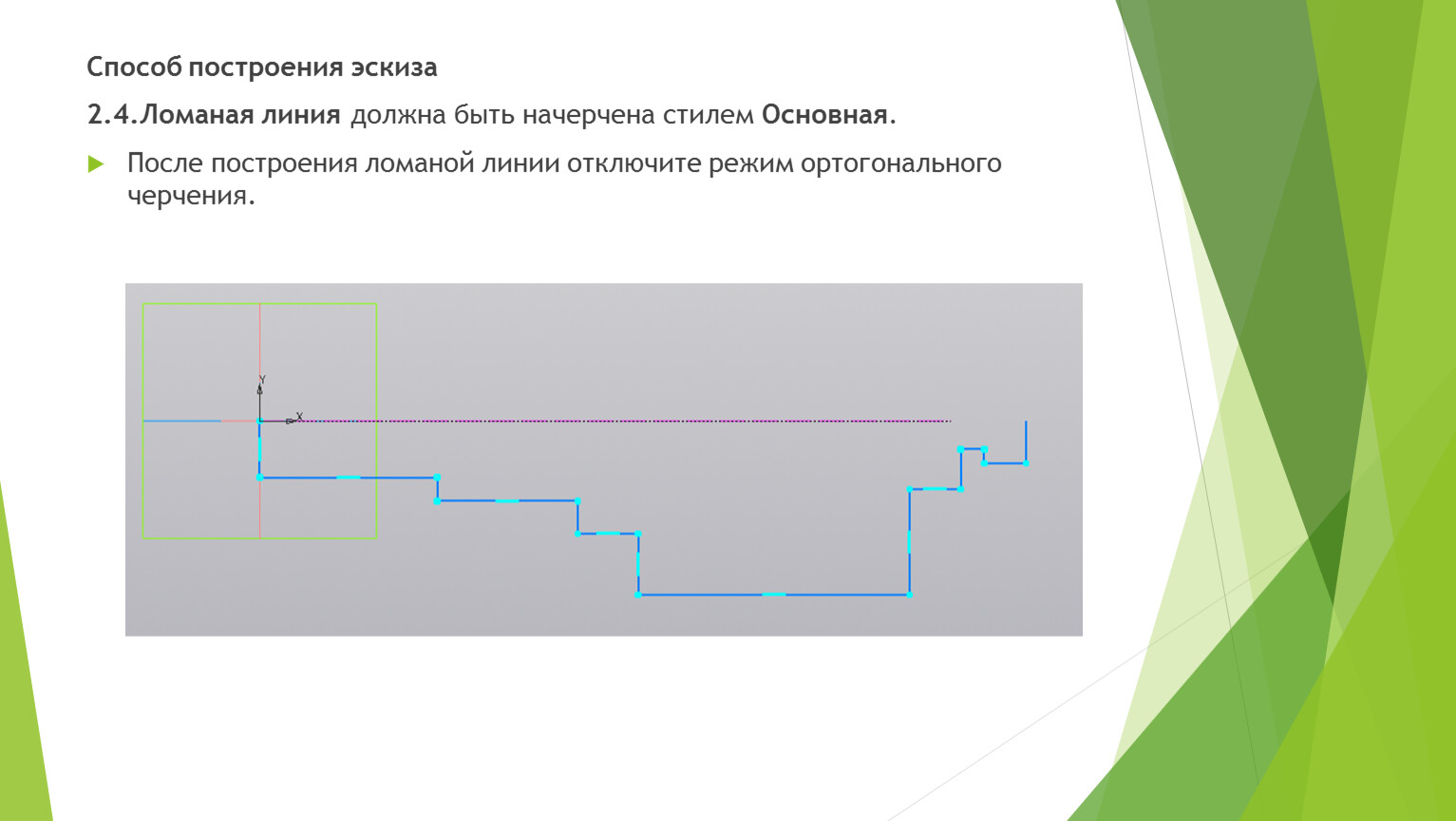

2.4.Ломаная линия должна быть начерчена стилем Основная.
После построения ломаной линии отключите режим ортогонального черчения.
