Презентация на тему: "Сборочные кондукторы, стенды и приспособления" к учебному занятию по МДК 01.02 Основное оборудование для производства сварных конструкций. Специальность: 22.02.02 Сварочное производство, 1-й год обучения. Тема программы: "Оборудование для комплексной механизации и автоматизации сборки сварных конструкций". Тема урока: "Сборочные кондукторы, стенды и приспособления". Презентация позволяет студентам более качественно и наглядно изучить тему урока.
ОБОСОБЛЕННОЕ СТРУКТУРНОЕ ПОДРАЗДЕЛЕНИЕ
«АЛЧЕВСКИЙ СТРОИТЕЛЬНЫЙ КОЛЛЕДЖ»
ГОСУДАРСТВЕННОГО ОБРАЗОВАТЕЛЬНОГО УЧРЕЖДЕНИЯ
ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО
ОБРАЗОВАНИЯ
«ДОНБАССКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ»
ЛУГАНСКОЙ НАРОДНОЙ РЕСПУБЛИКИ
Сборочные
кондукторы, стенды
и приспособления
МДК 01.02 Основное оборудование для производства
сварных конструкций
Специальность: 22.02.02 Сварочное производство, 1-й год
обучения
Разработала:
преподаватель высшей
категории АСК Дон ГТУ
Шишкина Людмила
Николаевна

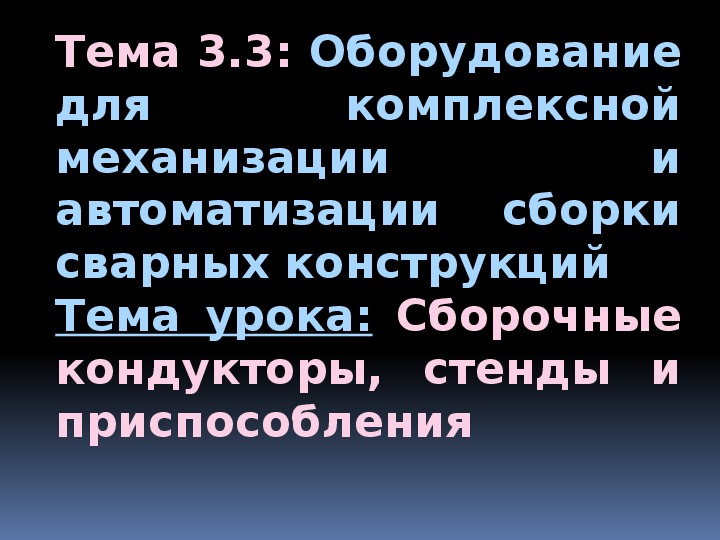

Тема 3.3: Оборудование
комплексной
для
механизации
и
автоматизации сборки
сварных конструкций
Тема урока: Сборочные
кондукторы, стенды и
приспособления
и общей
являются

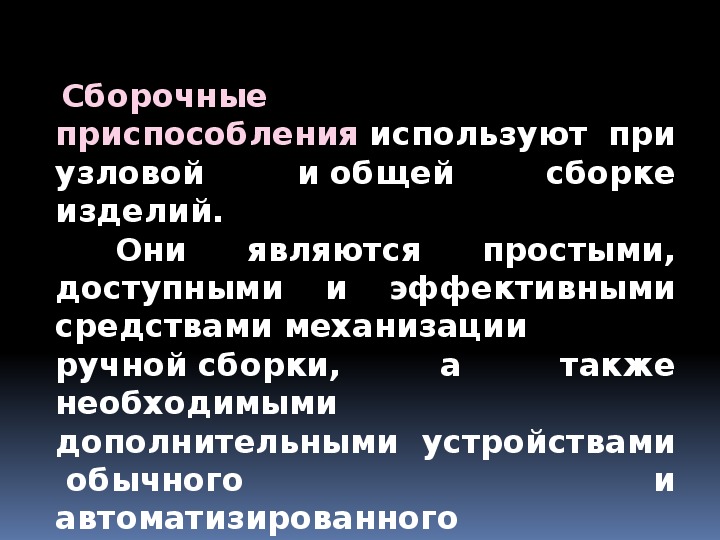

Сборочные
приспособления используют при
узловой
сборке
изделий.
Они
простыми,
доступными и эффективными
средствами механизации
ручной сборки,
необходимыми
дополнительными устройствами
обычного
и
автоматизированного
сборочного оборудования.
а
также

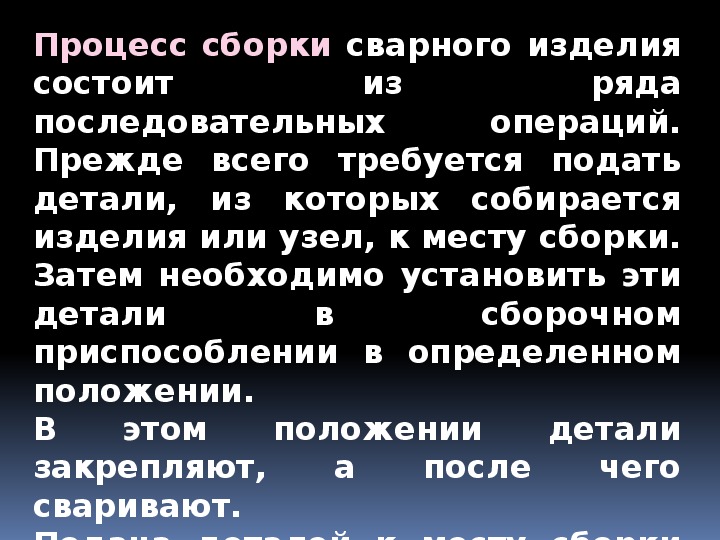

Процесс сборки сварного изделия
ряда
из
состоит
последовательных
операций.
Прежде всего требуется подать
детали, из которых собирается
изделия или узел, к месту сборки.
Затем необходимо установить эти
детали
сборочном
приспособлении в определенном
положении.
В
закрепляют,
сваривают.
Подача деталей к месту сборки
детали
чего
после
этом
положении
в
а

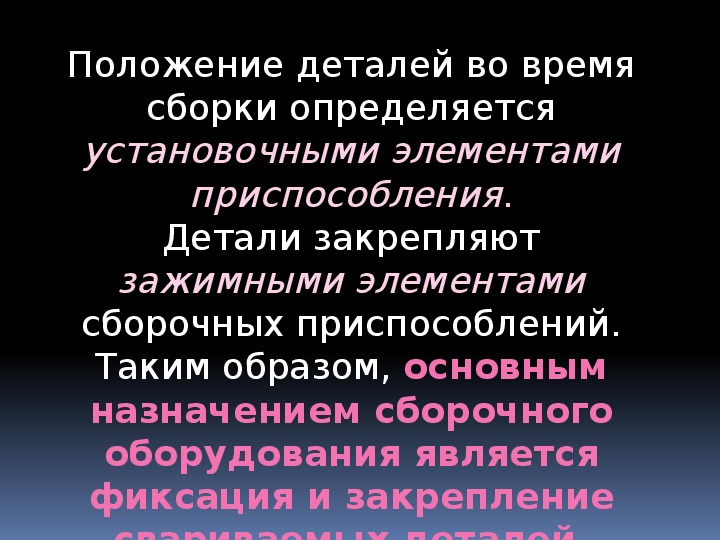

Положение деталей во время
сборки определяется
установочными элементами
приспособления.
Детали закрепляют
зажимными элементами
сборочных приспособлений.
Таким образом, основным
назначением сборочного
оборудования является
фиксация и закрепление
свариваемых деталей.

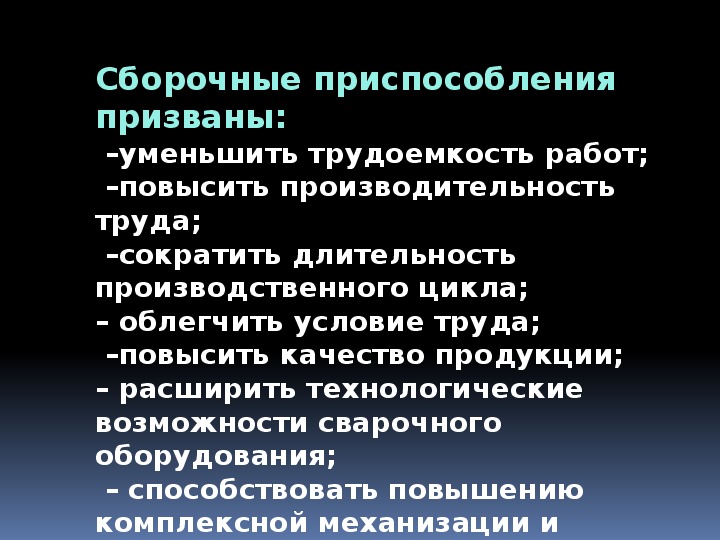

Сборочные приспособления
призваны:
–уменьшить трудоемкость работ;
–повысить производительность
труда;
–сократить длительность
производственного цикла;
– облегчить условие труда;
–повысить качество продукции;
– расширить технологические
возможности сварочного
оборудования;
– способствовать повышению
комплексной механизации и
автоматизации производства

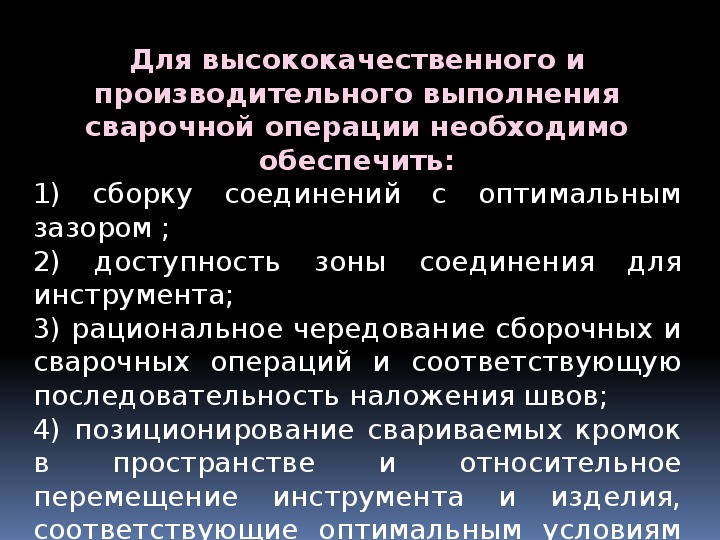

Для высококачественного и
производительного выполнения
сварочной операции необходимо
обеспечить:
1) сборку соединений с оптимальным
зазором ;
2) доступность зоны соединения для
инструмента;
3) рациональное чередование сборочных и
сварочных операций и соответствующую
последовательность наложения швов;
4) позиционирование свариваемых кромок
в
относительное
перемещение инструмента и изделия,
соответствующие оптимальным условиям
сварки .
пространстве
и

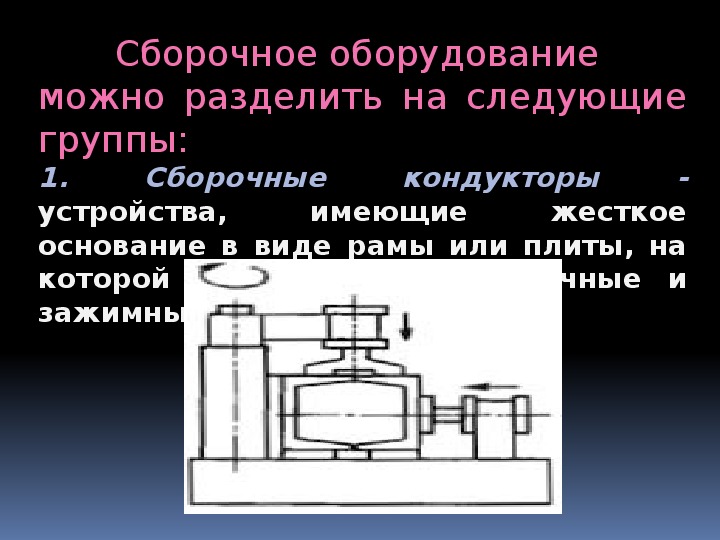

Сборочное оборудование
можно разделить на следующие
группы:
1. Сборочные кондукторы
-
устройства,
жесткое
основание в виде рамы или плиты, на
которой размещены установочные и
зажимные элементы.
имеющие

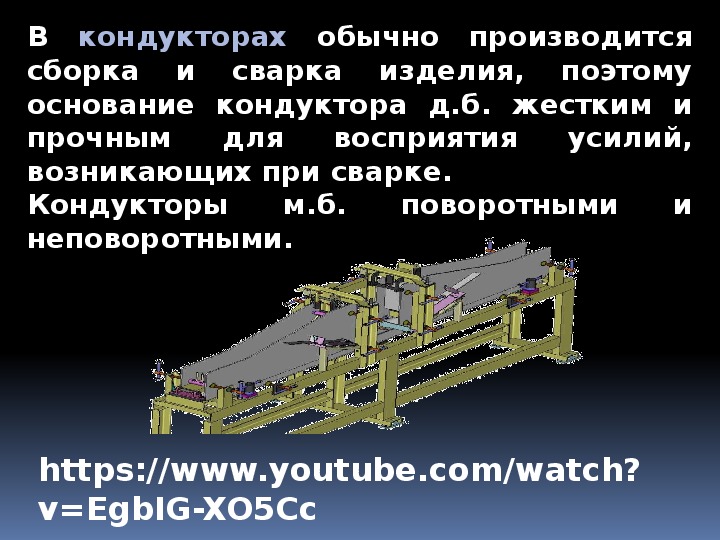

В кондукторах обычно производится
сборка и сварка изделия, поэтому
основание кондуктора д.б. жестким и
прочным для
усилий,
возникающих при сварке.
Кондукторы м.б.
неповоротными.
поворотными
восприятия
и
https://www.youtube.com/watch?
v=EgbIG-XO5Cc

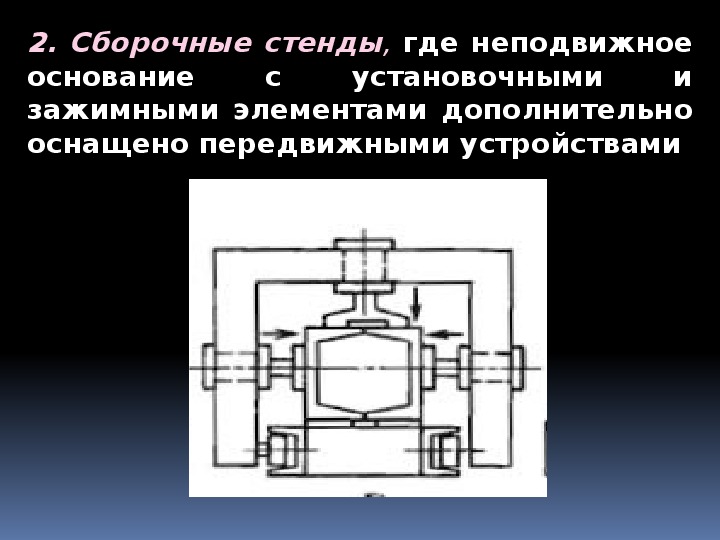

2. Сборочные стенды, где неподвижное
основание
и
зажимными элементами дополнительно
оснащено передвижными устройствами
установочными
с
Сборочные стенды и установки обычно
предназначены для крупных изделий.
Они, как правило, имеют неподвижное
основание с размещенными на нем
установочными и зажимными элементами
или
устройствами
( катучими балками или порталами).
переносными
Сборочные стенды
трубных узлов
Стенд для ремонта
двигателя

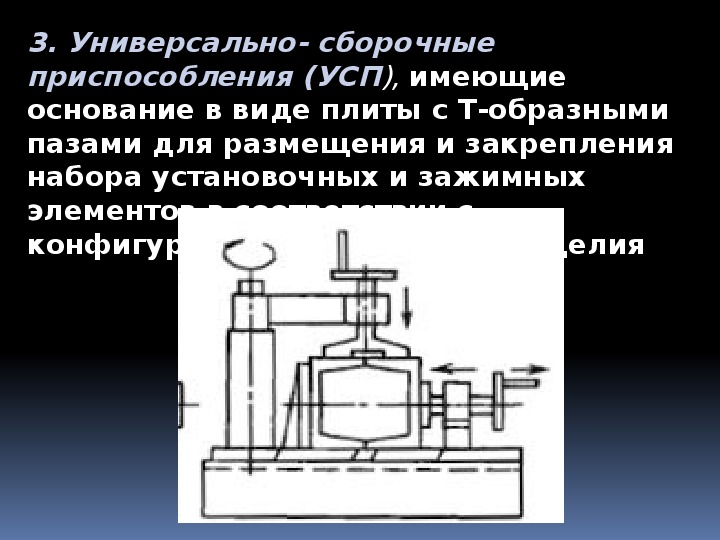

3. Универсально- сборочные
приспособления (УСП), имеющие
основание в виде плиты с Т-образными
пазами для размещения и закрепления
набора установочных и зажимных
элементов в соответствии с
конфигурацией собираемого изделия
–

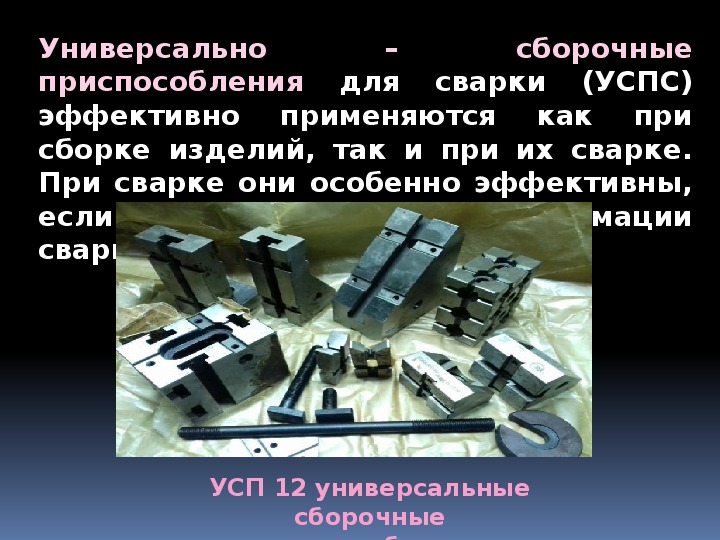

сборочные
Универсально
приспособления для сварки (УСПС)
эффективно применяются как при
сборке изделий, так и при их сварке.
При сварке они особенно эффективны,
если
деформации
недопустимы
свариваемого изделия.
УСП 12 универсальные
сборочные
приспособления

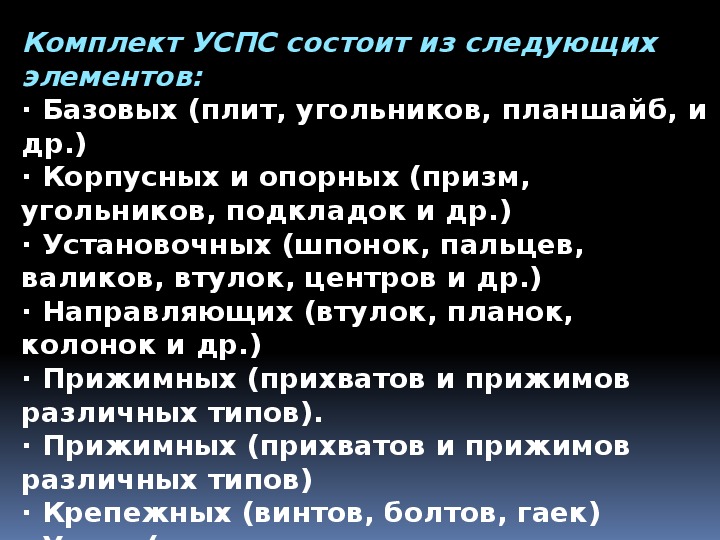

Комплект УСПС состоит из следующих
элементов:
· Базовых (плит, угольников, планшайб, и
др.)
· Корпусных и опорных (призм,
угольников, подкладок и др.)
· Установочных (шпонок, пальцев,
валиков, втулок, центров и др.)
· Направляющих (втулок, планок,
колонок и др.)
· Прижимных (прихватов и прижимов
различных типов).
· Прижимных (прихватов и прижимов
различных типов)
· Крепежных (винтов, болтов, гаек)
· Узлов (самоустанавливающихся опор,

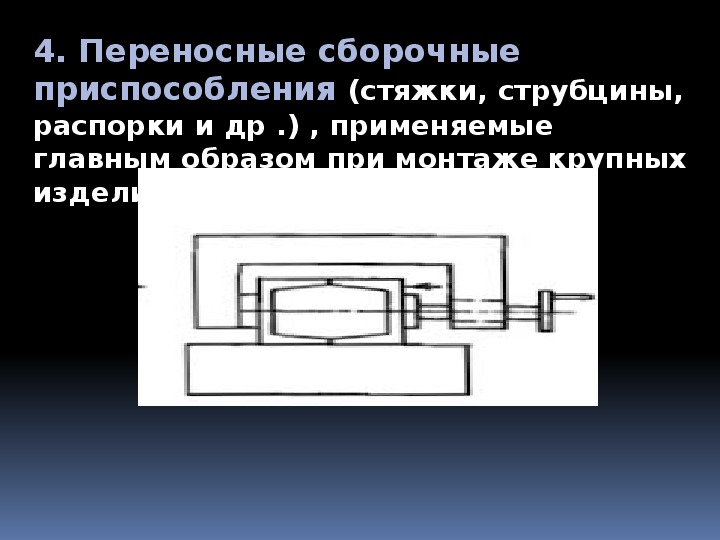

4. Переносные сборочные
приспособления (стяжки, струбцины,
распорки и др .) , применяемые
главным образом при монтаже крупных
изделий.
а

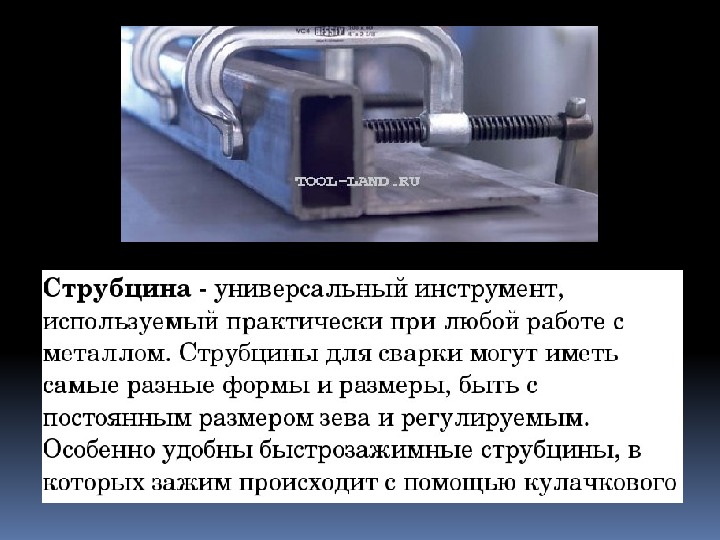

Струбцин
Она является
универсальным
приспособлением,
которое можно
использовать при
всяких видах
работы с
металлическими
изделиями.
Струбцина может быть разной формы
и размеров. Зев у приспособления
может быть стабильного объема, и
бывает
возможностью
регулирования.
с

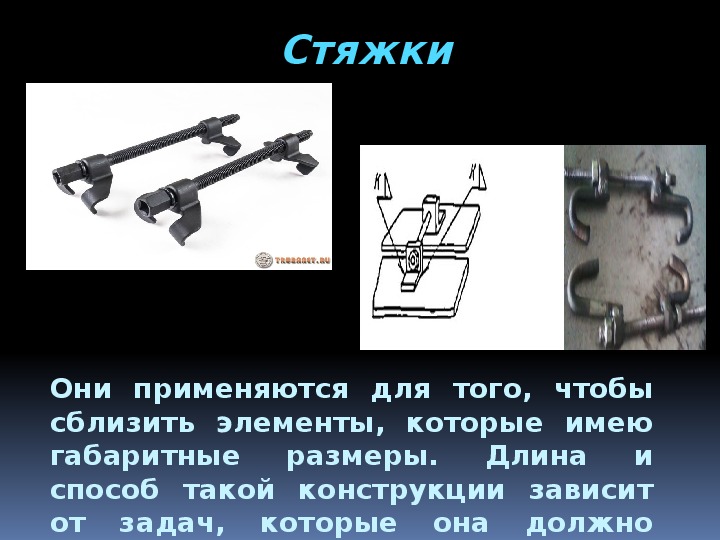

Стяжки
Они применяются для того, чтобы
сблизить элементы, которые имею
габаритные размеры. Длина и
способ такой конструкции зависит
от задач, которые она должно
выполнить.

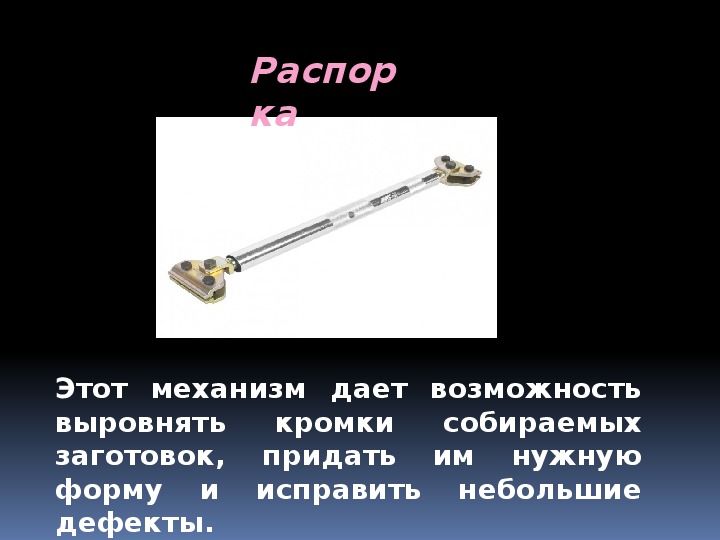

Распор
ка
Этот механизм дает возможность
выровнять
собираемых
заготовок, придать им нужную
форму и исправить небольшие
дефекты.
кромки

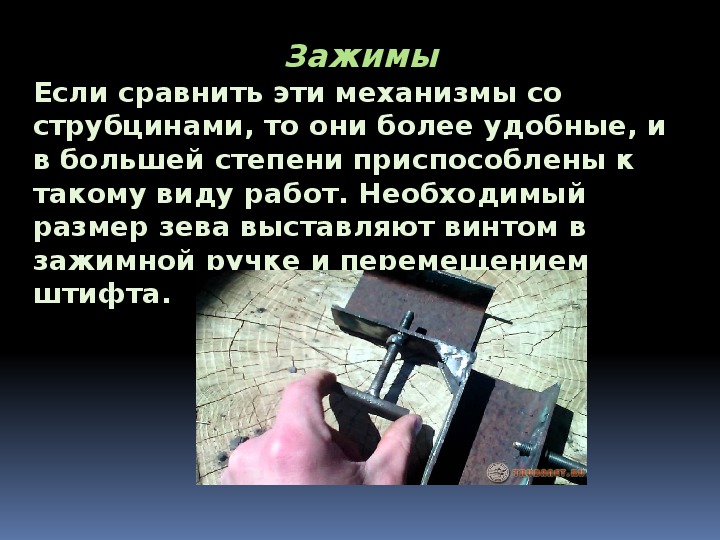

Зажимы
Если сравнить эти механизмы со
струбцинами, то они более удобные, и
в большей степени приспособлены к
такому виду работ. Необходимый
размер зева выставляют винтом в
зажимной ручке и перемещением
штифта.

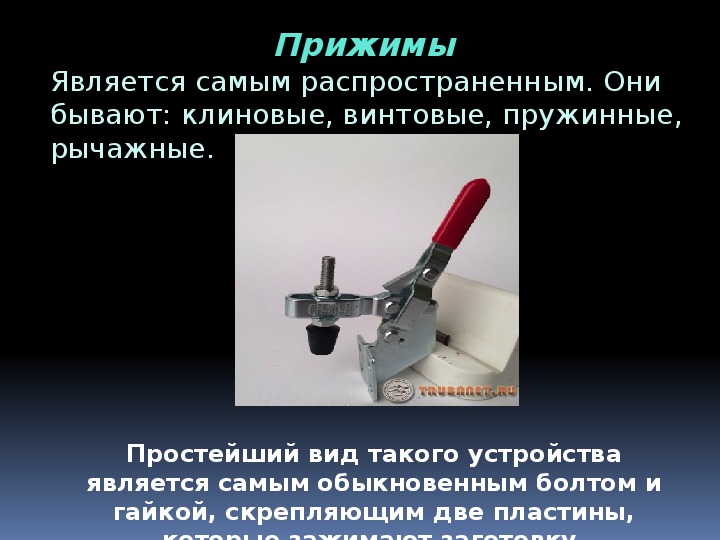

Прижимы
Является самым распространенным. Они
бывают: клиновые, винтовые, пружинные,
рычажные.
является самым обыкновенным болтом и
гайкой, скрепляющим две пластины,
Простейший вид такого устройства
которые зажимают заготовку.
с винтовыми
Кондуктор
зажимами,
применяемый для сборки элементов
двутаврового сечения высотой 400—
1800 мм. Сварка элементов в этом
кондукторе осуществляется сварочным
трактором наклонным электродом.

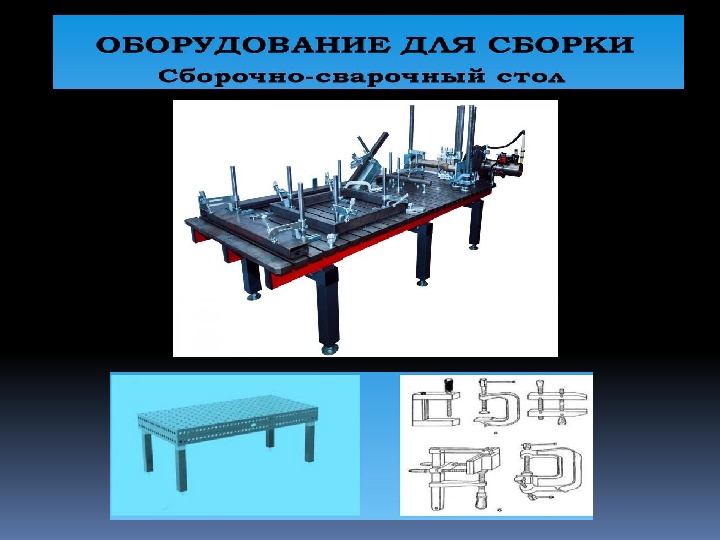

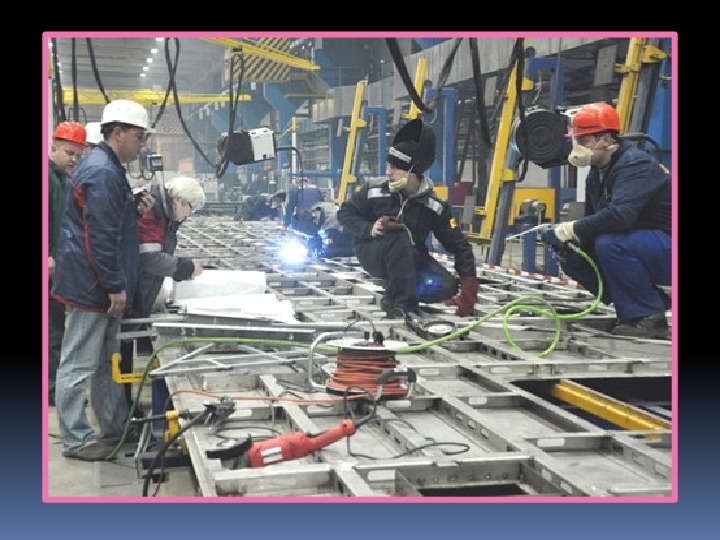

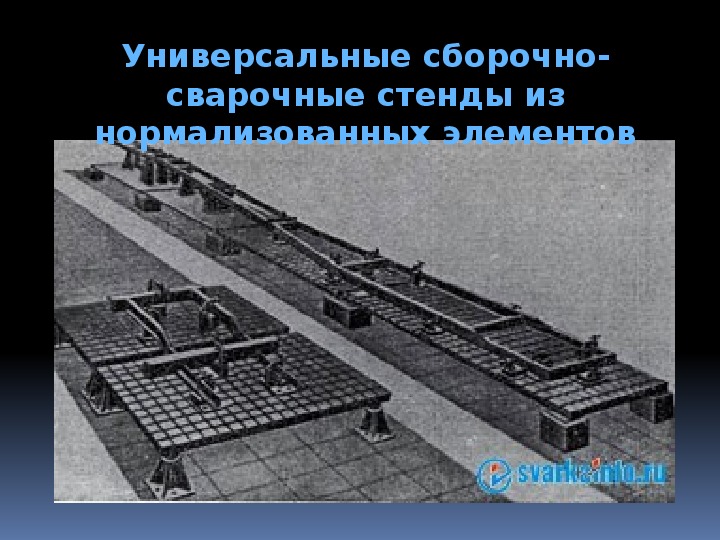

Универсальные сборочно-
сварочные стенды из
нормализованных элементов
Специализированный стенд с
постоянными фиксаторами для
сварки рамных конструкций
СПАСИБО
за работу на уроке!
