В презентации дано описание формы детали. Учитель зачитывает это описание несколько раз, после чего учащиеся должны выполнить чертеж в трех видах этой детали, нанести размеры и построить изометрическую проекцию (слайды № 2 и 3). Построение детали на слайдах №4 - 8 дано для последующей проверки выполненного задания.Презентация на тему "Построение чертежа детали по устному описанию", 8 класс, черчение

Построение чертежа детали по описанию.ppt

Построение детали по ее описанию

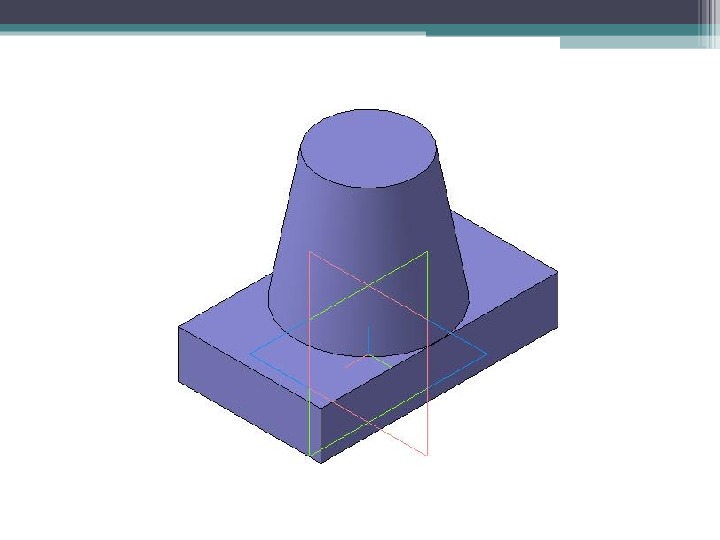

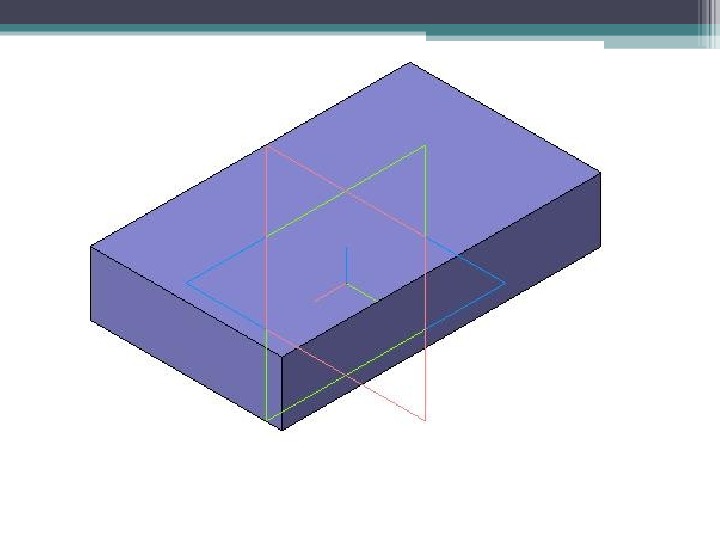

Деталь – ОПОРА состоит из двух частей – основания и усеченного конуса. Основание представляет собой четырехугольную прямую призму высотой 20 мм, размеры четырехугольника 100 х 60 мм. Усеченный конус стоит посередине призмы, присоединяясь к ней большим основанием. Высота усеченного конуса – 55 мм, диаметр нижнего основания 60 мм, верхнего – 40 мм. Вдоль вертикальной оси всей детали проходит сквозное цилиндрическое отверстие диаметром 30 мм. В основании также проходят два сквозных цилиндрических отверстия диаметром 15 мм, симметрично расположенные вдоль более длинной оси симметрии на расстоянии 40 мм от центра основания в обе стороны .

Графическая работа «Чертеж детали по описанию» Задание: Выполнить чертеж в трех видах, нанести размеры, построить изометрическую проекцию детали «Опора»
