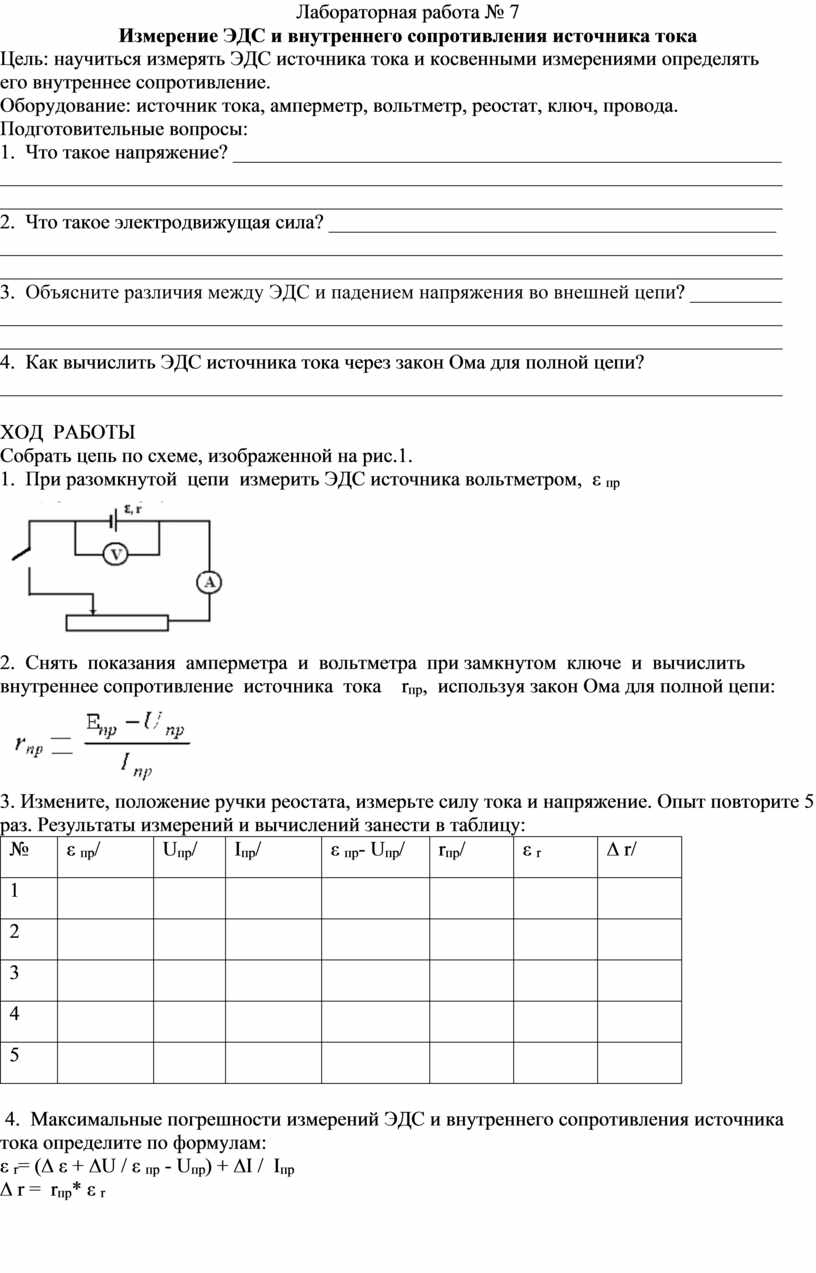

Лабораторная работа № 7

Измерение ЭДС и внутреннего сопротивления источника тока

Цель: научиться измерять ЭДС источника тока и косвенными измерениями определять

его внутреннее сопротивление.

Оборудование: источник тока, амперметр, вольтметр, реостат, ключ, провода.

Подготовительные вопросы:

1.  Что такое напряжение? ______________________________________________________

_____________________________________________________________________________

_____________________________________________________________________________

2.  Что такое электродвижущая сила? ____________________________________________ _____________________________________________________________________________

_____________________________________________________________________________

3.  Объясните различия между ЭДС и падением напряжения во внешней цепи? _________

_____________________________________________________________________________

_____________________________________________________________________________

4.  Как вычислить ЭДС источника тока через закон Ома для полной цепи?

_____________________________________________________________________________

ХОД  РАБОТЫ

Собрать цепь по схеме, изображенной на рис.1.

1.  При разомкнутой  цепи  измерить ЭДС источника вольтметром,  ε _пр

2.  Снять  показания  амперметра  и  вольтметра  при замкнутом  ключе  и  вычислить  внутреннее сопротивление  источника  тока    r_пр,  используя закон Ома для полной цепи:

3. Измените, положение ручки реостата, измерьте силу тока и напряжение. Опыт повторите 5 раз. Результаты измерений и вычислений занести в таблицу:

 4.  Максимальные погрешности измерений ЭДС и внутреннего сопротивления источника тока определите по формулам:

ε _r= (∆ ε + ∆U / ε _пр - U_пр) + ∆I /  I_пр

∆ r =  r_пр* ε _r

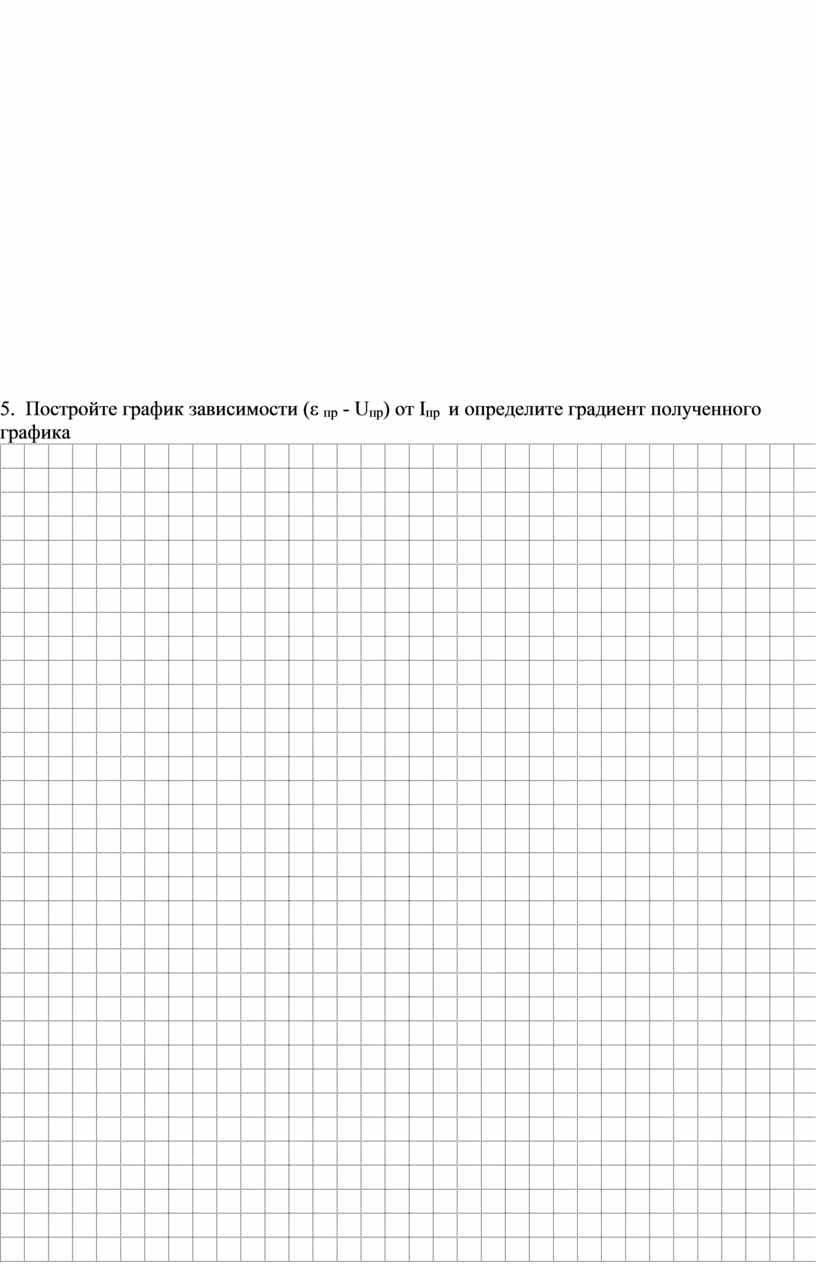

5.  Постройте график зависимости (ε _пр - U_пр) от I_пр  и определите градиент полученного графика

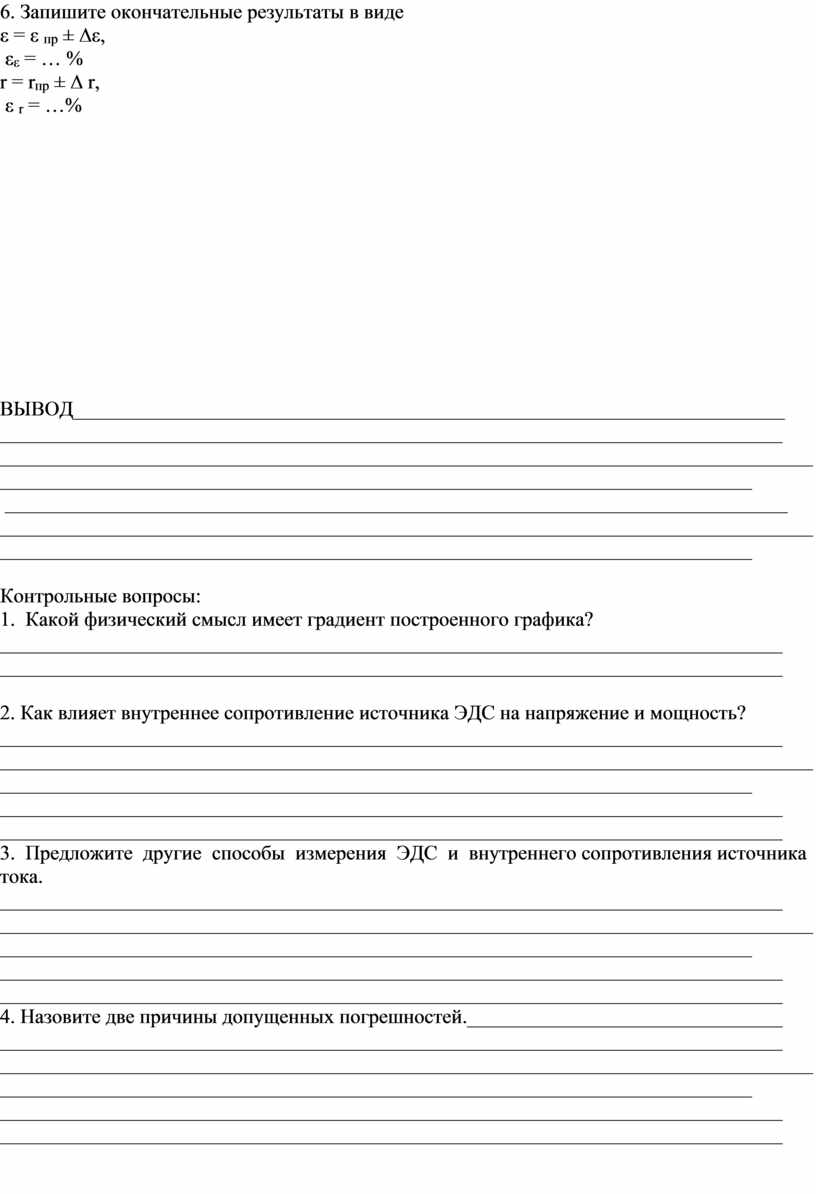

6. Запишите окончательные результаты в виде

ε = ε _пр ± ∆ε,

 ε_ε = … %

r = r_пр ± ∆ r,

 ε _r = …%

ВЫВОД______________________________________________________________________

_____________________________________________________________________________

__________________________________________________________________________________________________________________________________________________________

 _____________________________________________________________________________

__________________________________________________________________________________________________________________________________________________________

Контрольные вопросы:

1.  Какой физический смысл имеет градиент построенного графика?

_____________________________________________________________________________

_____________________________________________________________________________

2. Как влияет внутреннее сопротивление источника ЭДС на напряжение и мощность?

_____________________________________________________________________________

__________________________________________________________________________________________________________________________________________________________

_____________________________________________________________________________

_____________________________________________________________________________

3.  Предложите  другие  способы  измерения  ЭДС  и  внутреннего сопротивления источника тока.

_____________________________________________________________________________

__________________________________________________________________________________________________________________________________________________________

_____________________________________________________________________________

_____________________________________________________________________________

4. Назовите две причины допущенных погрешностей._______________________________

_____________________________________________________________________________

__________________________________________________________________________________________________________________________________________________________

_____________________________________________________________________________

_____________________________________________________________________________
