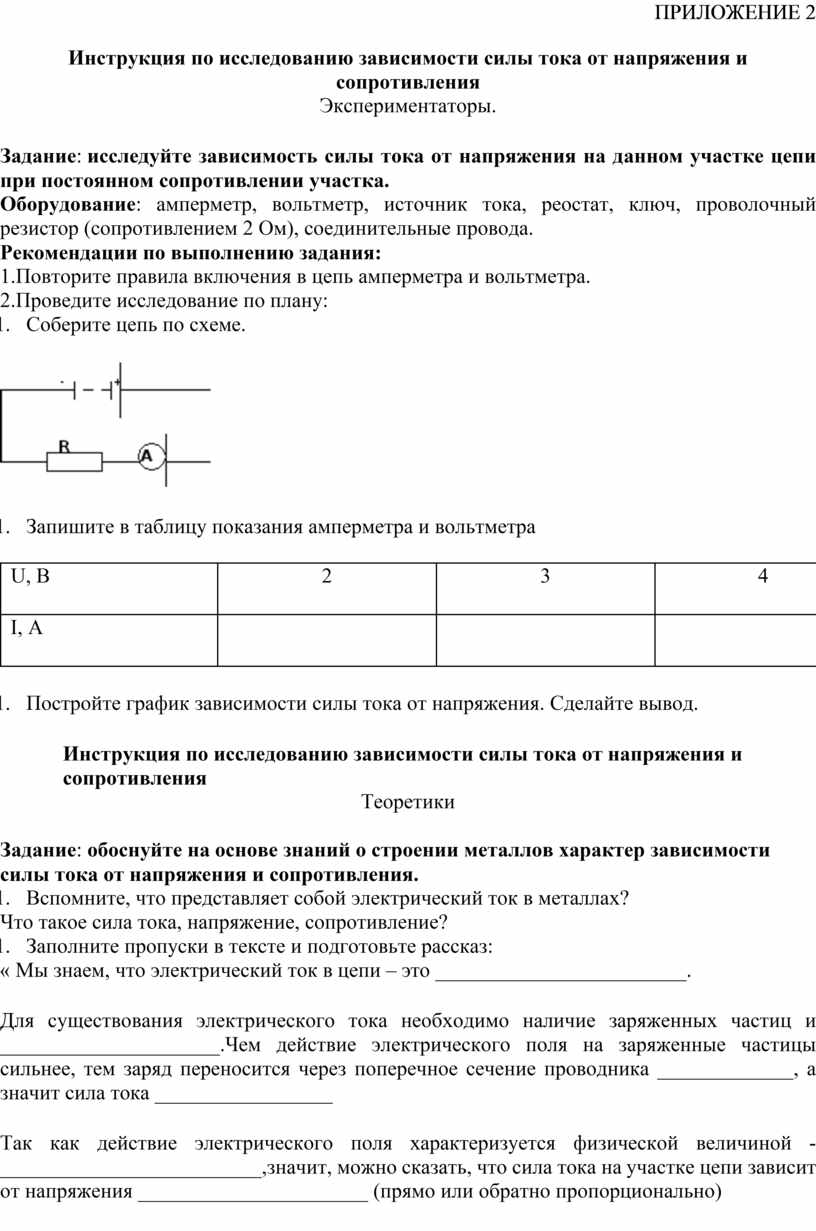

Инструкция по исследованию зависимости силы тока от напряжения и сопротивления

Экспериментаторы.

Задание: исследуйте зависимость силы тока от напряжения на данном участке цепи при постоянном сопротивлении участка.

Оборудование: амперметр, вольтметр, источник тока, реостат, ключ, проволочный резистор (сопротивлением 2 Ом), соединительные провода.

Рекомендации по выполнению задания:

1.Повторите правила включения в цепь амперметра и вольтметра.

2.Проведите исследование по плану:

1.      Соберите цепь по схеме.

1.      Запишите в таблицу показания амперметра и вольтметра

1.      Постройте график зависимости силы тока от напряжения. Сделайте вывод.

Инструкция по исследованию зависимости силы тока от напряжения и сопротивления

Теоретики

Задание: обоснуйте на основе знаний о строении металлов характер зависимости силы тока от напряжения и сопротивления.

1.      Вспомните, что представляет собой электрический ток в металлах?

Что такое сила тока, напряжение, сопротивление?

1.      Заполните пропуски в тексте и подготовьте рассказ:

« Мы знаем, что электрический ток в цепи – это ________________________.

Для существования электрического тока необходимо наличие заряженных частиц и _____________________.Чем действие электрического поля на заряженные частицы сильнее, тем заряд переносится через поперечное сечение проводника _____________, а значит сила тока _________________

Так как действие электрического поля характеризуется физической величиной -_________________________,значит, можно сказать, что сила тока на участке цепи зависит от напряжения ______________________ (прямо или обратно пропорционально)
