Приложение 4

Тест

1	2	3	4
1	2	3	4

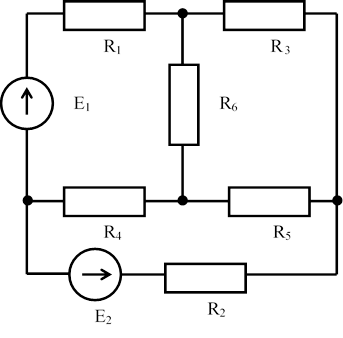

1. Сколько контуров в данной электрической цепи?

2. Сколько узлов в данной электрической цепи?

1	2	3	4
1	2	3	4

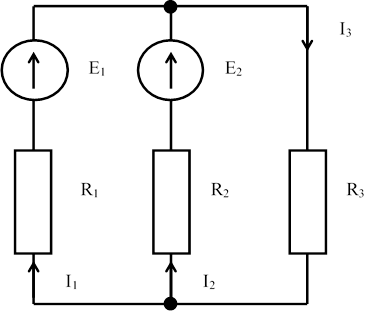

3. Выберите правильную запись I закона Кирхгофа для первого узла.

1	2	3	4
U = IR		I = U/R

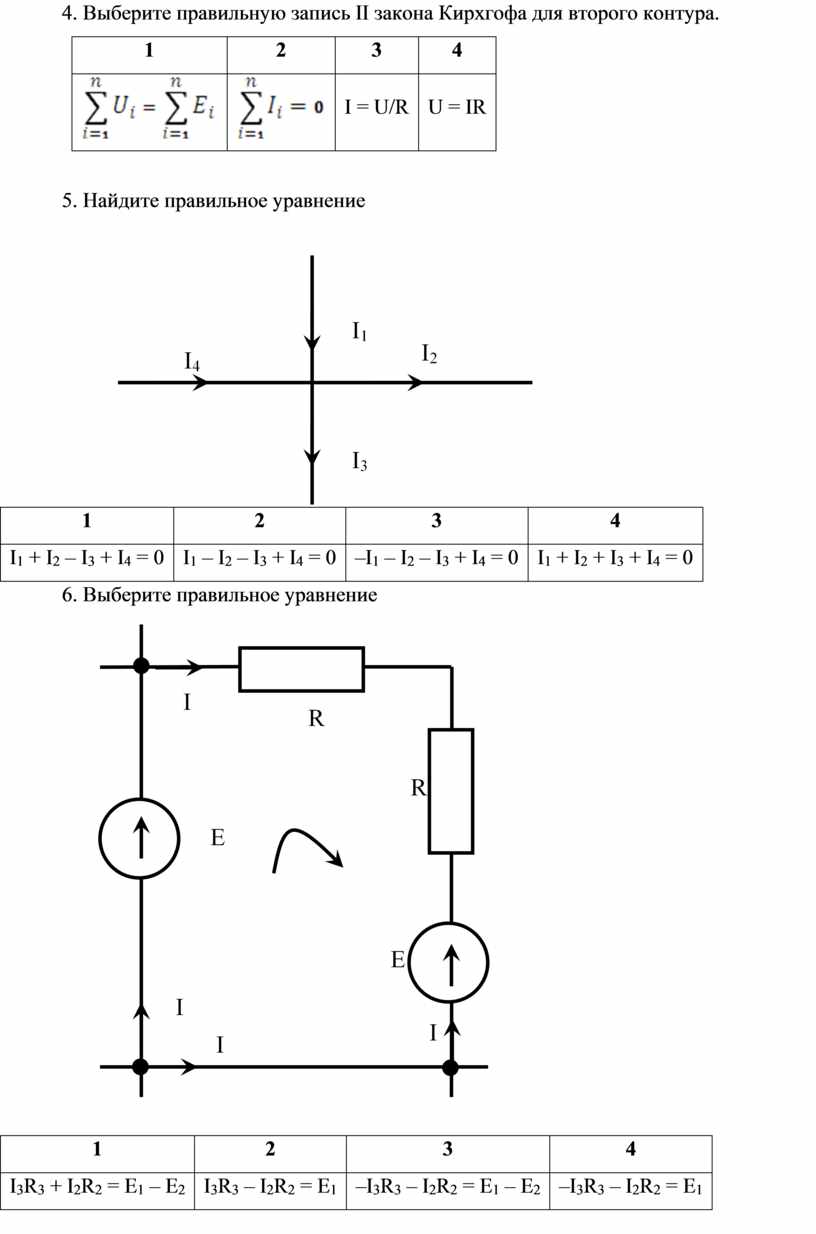

4. Выберите правильную запись II закона Кирхгофа для второго контура.

1	2	3	4
		I = U/R	U = IR

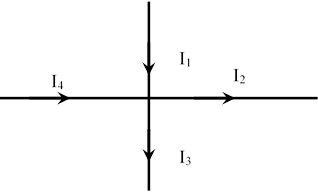

5. Найдите правильное уравнение

1	2	3	4
I₁ + I₂ – I₃ + I₄ = 0	I₁ – I₂ – I₃ + I₄ = 0	–I₁ – I₂ – I₃ + I₄ = 0	I₁ + I₂ + I₃ + I₄ = 0

6. Выберите правильное уравнение

1	2	3	4
I₃R₃ + I₂R₂ = E₁ – E₂	I₃R₃ – I₂R₂ = E₁	–I₃R₃ – I₂R₂ = E₁ – E₂	–I₃R₃ – I₂R₂ = E₁

1 2 3 4
2 4 6 8

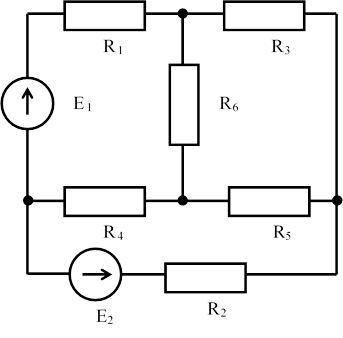

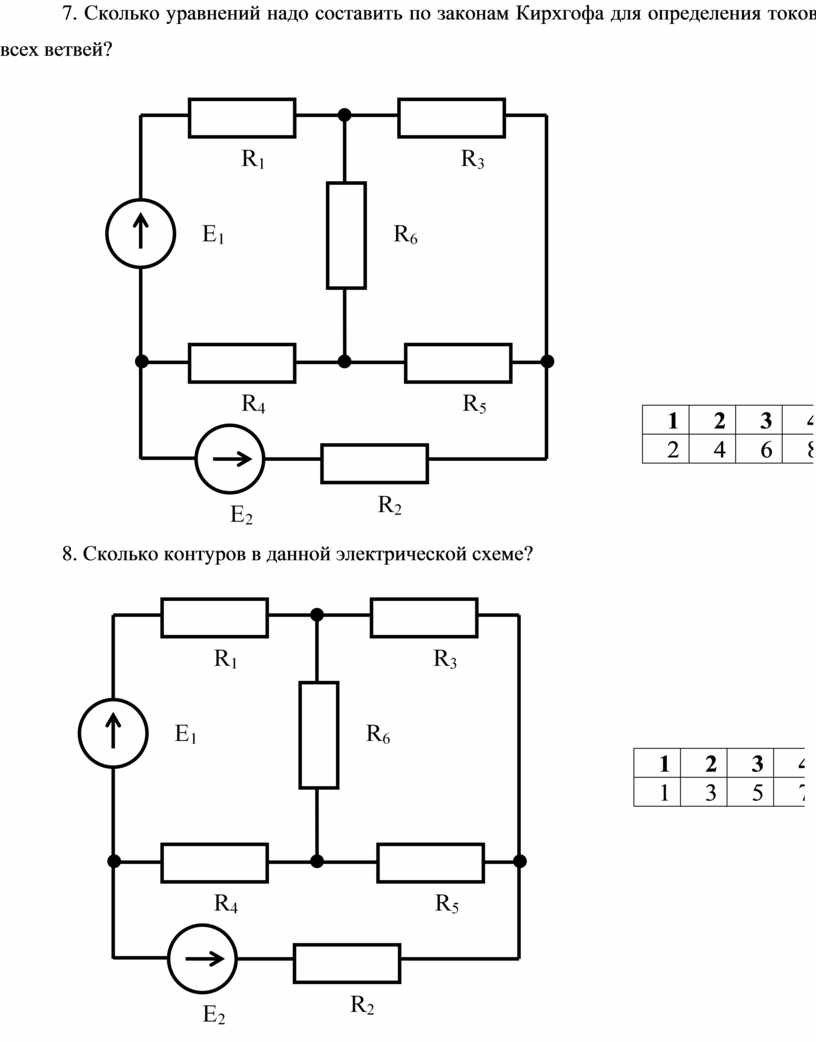

7. Сколько уравнений надо составить по законам Кирхгофа для определения токов всех ветвей?

1 2 3 4

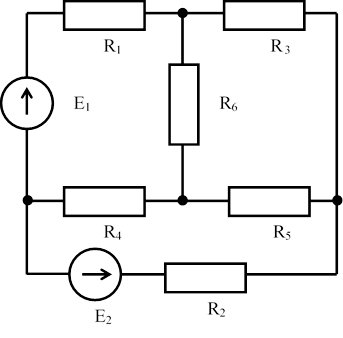

1 3 5 7 8. Сколько контуров в данной электрической схеме?

Сколько уравнений по I закону Кирхгофа надо составить для данной электрической схемы?

1	2	3	4
1	2	3	4

1 2 3 4
0 1 2 3 10. Сколько уравнений по II закону Кирхгофа надо составить для данной электрической схемы?

Скачано с www.znanio.ru

Сколько уравнений надо составить по законам
