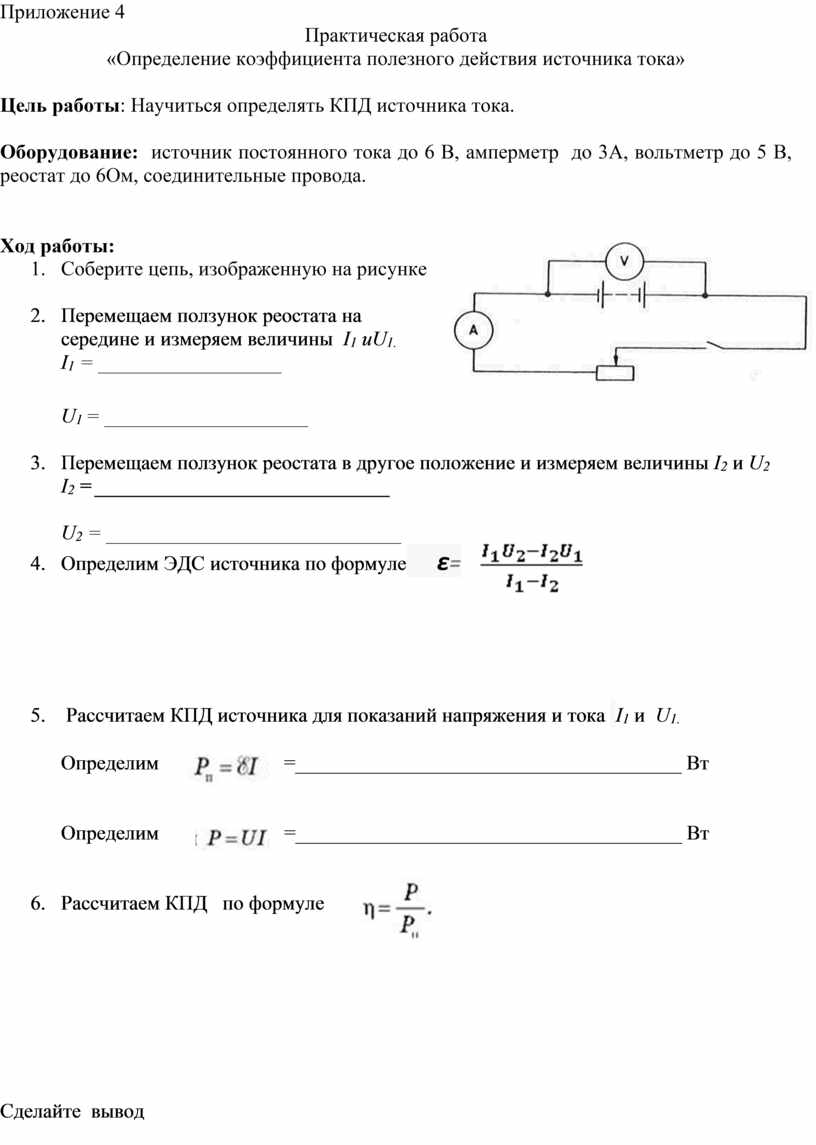

Приложение 4

Практическая работа

«Определение коэффициента полезного действия источника тока»

Цель работы: Научиться определять КПД источника тока.

Оборудование:  источник постоянного тока до 6 В, амперметр  до 3А, вольтметр до 5 В, реостат до 6Ом, соединительные провода.

Ход работы:

1.      Соберите цепь, изображенную на рисунке

2.      Перемещаем ползунок реостата на середине и измеряем величины  I₁ иU_1.

I₁ = __________________

U₁ = ____________________

3.      Перемещаем ползунок реостата в другое положение и измеряем величины I₂ и U₂

I₂ = _____________________________

U₂ = _____________________________

4.      Определим ЭДС источника по формуле     ε=

5.       Рассчитаем КПД источника для показаний напряжения и тока  I₁ и  U_1.

Определим =______________________________________ Вт

Определим                     =______________________________________ Вт

6.      Рассчитаем КПД   по формуле

7.      Сделайте  вывод
