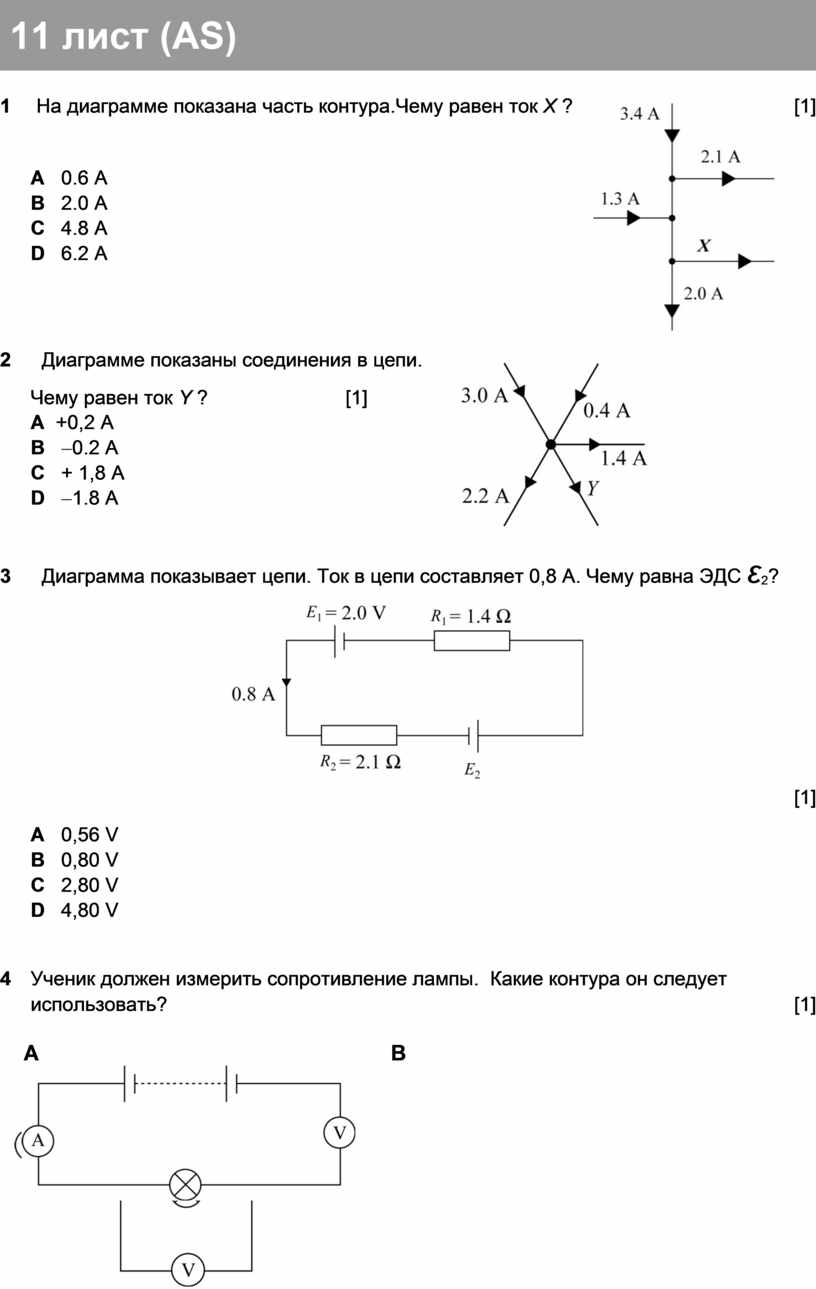

1    На диаграмме показана часть контура.Чему равен ток X ?                                         [1]

A   0.6 A

B   2.0 A

C   4.8 A

D   6.2 A

2     Диаграмме показаны соединения в цепи.

Чему равен ток Y ?                          [1]

А  +0,2 A

B   -0.2 A

C   + 1,8 A

D   -1.8 A

3     Диаграмма показывает цепи. Ток в цепи составляет 0,8 А. Чему равна ЭДС ε₂?

  [1]

A   0,56 V

B   0,80 V

C   2,80 V

D   4,80 V

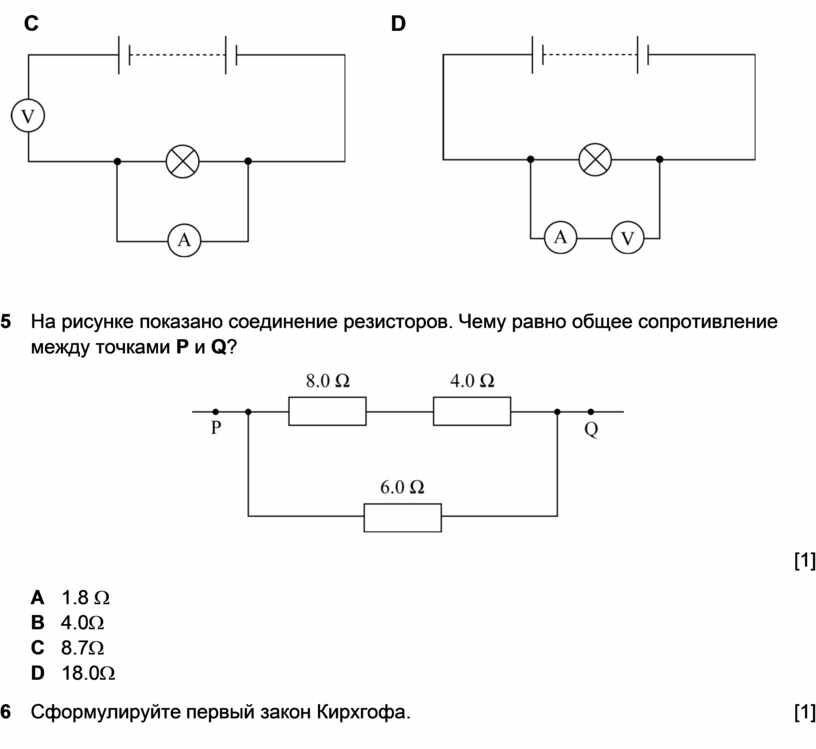

4    Ученик должен измерить сопротивление лампы.  Какие контура он следует использовать?       [1]

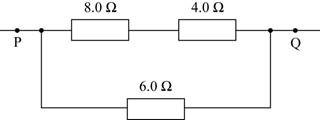

5    На рисунке показано соединение резисторов. Чему равно общее сопротивление между точками P и Q?

  [1]

A   1.8 W

B   4.0W

C   8.7W

D   18.0W

6    Сформулируйте первый закон Кирхгофа.                                                                       [1]

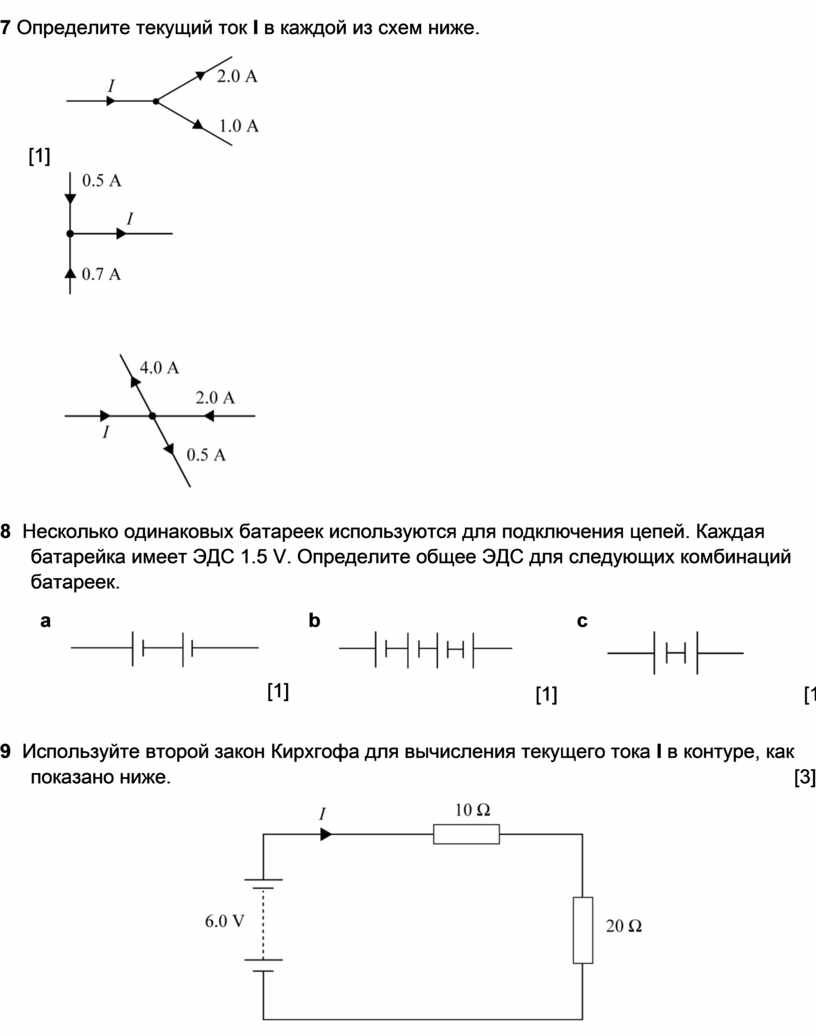

7 Определите текущий ток I в каждой из схем ниже.

      a

[1]

b

                                                                                                                                                    [1]

c

                                                                                                                                                   [2]

8  Несколько одинаковых батареек используются для подключения цепей. Каждая батарейка имеет ЭДС 1.5 V. Определите общее ЭДС для следующих комбинаций батареек.

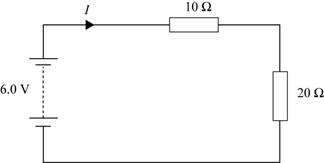

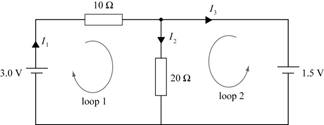

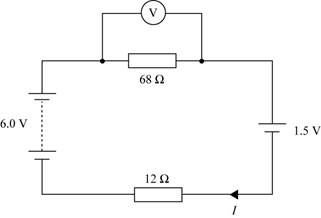

9  Используйте второй закон Кирхгофа для вычисления текущего тока I в контуре, как показано ниже.                                                                                                                                              [3]
