ПРИМЕНЕНИЕ ВЫСОКОЭФФЕКТИВНЫХ СУШИЛОК

ДЛЯ СУШКИ ХЛОПКА-СЫРЦА

С.Х. Файзиев 1

Аннотация

Эта статья основана на теоретическом обосновании разработки проектов по энергоресурсосбережению и основных рабочих параметров для реализации процесса приготовления семян хлопка высокой плотности для хранения.

Ключевые слова: сбор хлопка, сушка, камера, барабан, давление, температура, энергия, кодек.

Теория сушки является важным разделом науки о тепло- и массообмене. Однако процесс сушки влажных материалов является одновременно и технологическим процессом, при котором меняются структурно-механические, технологические и биохимические свойства материала. Изменение этих свойств обусловлено тем обстоятельством, что в процессе сушки происходит изменение форм связи влаги с материалом и ее частичное удаление путем испарения. Поэтому теория сушки включает в себя не только разделы тепло- и массопереноса в капиллярнопористых телах, но и учение о формах связи влаги с влажными материалами, ряд основных разделов физико-химической механики и некоторые разделы технологии и биохимии.

Сушка - сложный нестационарный процесс переноса тепла и влаги и ответственный технологический этап производства. Многочисленными экспериментами подтверждено, что выбрать правильный режим сушки удается только в результате изучения предназначенного для сушки материала и форм его связи с влагой, которые у разных материалов одинаковы. Отсюда и различные требования, предъявляемые к высушиваемому материалу, а следовательно, способам и режиму сушки [1].

Для устранения этих недостатков учеными проведены научно-исследовательские работы по изобретению новых конструкций и совершенствованию существующих конструкций сушилок хлопка-сырца.

Рисунок слева показывает примерные траектории, по которым падают комки хлопка-сырца с лопастей. Они начинают падение при угле наклона лопастей соответствующем углу трения. В вертикальной позиции лопасти весь хлопок падает, то есть его подъем продолжается менее, чем пол-оборота барабана. Рисунок справа демонстрирует следующие траектории: АВ -участок при загрузки хлопка, ВС - подъем комков хлопка на лопастях и обечайке барабана, CD падение комков хлопка. Затем цикл повторяется.

В нем на неподвижную стальную ось 1 наклонные сетчатые насадки 2 закрепляются соединительными планками З. Металлические уголки 4 прихватывают концы насадок 2. Жесткость системы обеспечивается поперечными приспособлениями 5.

Установка сетчатых насадок позволяет равномерно распределять хлопоксырец по объему сушильной камеры.

1Файзиев СирожиДДин Хаётович  ассистент, Бухарский инженерно-

5

4

Рис. 1. Схема барабанной сушилки:

1 - корпус сушилки; 2 - обечайка барабана; З - лопасти;

4 - слой хлопка-сырца на обечайке и на лопастях; 5 — траектория падения комков хлопка-сырца с лопастей;

6 - траектории движения хлопка-сырца вдоль оси барабана;

7 - устройство для подачи влажнаго хлопка-сырца вовнутрь камеры сушилки; 8 - выводное устройство.

Другая разработка — аппарат, включающий сетчатый разделительный барабан (рис.З). Он имеет корпус 1, цилиндрический барабан 2, лопасти З. В основном сушильном барабане расположен малый сетчатый барабан 4, несущий лопасти 5. В остальном конструкция узлов и механизмов аналогична конструкциям существующих сушильных аппаратов для хлопка. Предложенное техническое решение предусматривает прохождение большей доли теплоносителя - горячего воздуха - в промежуточном пространстве между барабанами, и меньшей доли (30-40 процентов) — через внутренний барабан.

Предложенная конструкция, избегая известных недостатков сушилок, увеличивает эффективность использования теплоносителя и пространства в основном барабане.

При сушке хлопка-сырца температурный режим подбирается в соответствии с изменяющимся характером связи влаги с материалом. Вначале при ВЫСОкой влажности хлошяа-сырца, сушка должна проводиться высокотемпературным теплоносителем, чтобы прогреть семена до предельно допустимых температур,  затем температура теплоносителя должно быть низким, иначе процесс удаления влаги из семян замедляется [2].

При сушке хлопка-сырца необходима такая температура его нагрева, при которой сохраняются природные свойства волокна и семян. Температура нагрева семян хлопчатника, предназначенных для посева, при сушке хлопка не должна превышать 55 0 С, технических семян - 70 0 С, а волокна - 105 0 С. Перегрев посевных семян приводит к снижению всхожести, а технических семян - к уменьшению масличности. Перегрев волокна уменьшает его прочность, длину и сопротивление изгибам [2].

Выбор конкретных значений температуры определяется начальной влажностью хлопка-сырца. Чем она выше, тем выше выбирается температура теплоносителя. Применение теплоносителя с повышенной температурой значительно снижает удельный расход энергии, что экономически целесообразно, но он может и отрицательно повлиять на физико-механические свойства материала, связанные с длительностью воздействия температуры агента сушки. Допускаемые температуры воздуха зависят от конструкции сушилки, скорости движения воздуха, степени разрыхленности хлопка-сырца и степени перемешивания материала в процессе сушки [2].

Как выше указано, в настоящее время хлопкоочистительные заводы применяется барабанная сушилка марки СБО (рис.5). Технологические оборудование сушильно-очистительных цехов содержит различные агрегаты теплоснабжения: теплогенератор, работающий на жидком или газообразном топливе с системой подачи его в форсунку, трубопровод сушильного агента.

Для повышения эффективности сушки хлопка сырца и снижении удельного расхода энергии мы предлагаем новую конструкцию сушилки на базе барабанной сушилки СБО. Предложенная нами конструкция сушилки состоит из сетчатого неподвижного барабана, внутри которого расположен вращающийся малый сетчатый колковый барабан. В колковом барабане расположение колков выполнено винтообразно для транспортировки хлопка•сырца по длине барабана.

Сушильный агент нагревается с помощью солнечной энергии до температуры 120-150 0 С в солнечном коллекторе и через трубопровод с помощью вентилятора подаётся через неподвижный сетчатый барабан с верхних и боковых сторон сушилки. При этом хлопок сырец высушивается равномерно и одновременно очищается от мелких сорных примесей с помощью вращающийся внутри сушилки малого сетчатого колкового барабана. Мелкие сорные примеси попадет в выгрузочный шнек, подающий его к транспорту.

Равномерная подача сушильного агента по всей длине неподвижного сушильного барабана, повышает эффективность сушки хлопка-сырца, сохраняя природные свойства волокна и семян. Преимущество разработанной конструкции сетчатой барабанной сушилки состоит также в том, что расход псевдоожижающего теплоносителя и энергозатраты дла создания сушильного агента высушиваемого материала за счёт применении солнечной энергии снижаются в 2 — З раза.

14

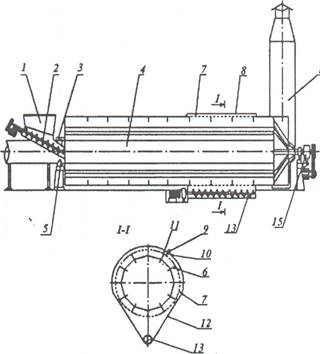

Рис. 5. Схема сушилки СБО:

1 - шахта; 2 - питатель; З - цапфа; 4 - барабан; 5 - ролик; 6 - лопасти; 7 - сетка; 8 - кожух; 9 - труба; 10 - сопло; 11 - металлическая щетка; 12 - бункер; 13 - шнек; 14 - выхлопная труба; 15 - редуктор.

Список литературы

1. С.Д.Балтабаев, А.П.Парпиев. Сушка хлопка-сырца. Ташкент, «Укитувчи», 1980.

2. Справочник по первичной обработке хлопка. НПО «Хлопкопром», 1994.
