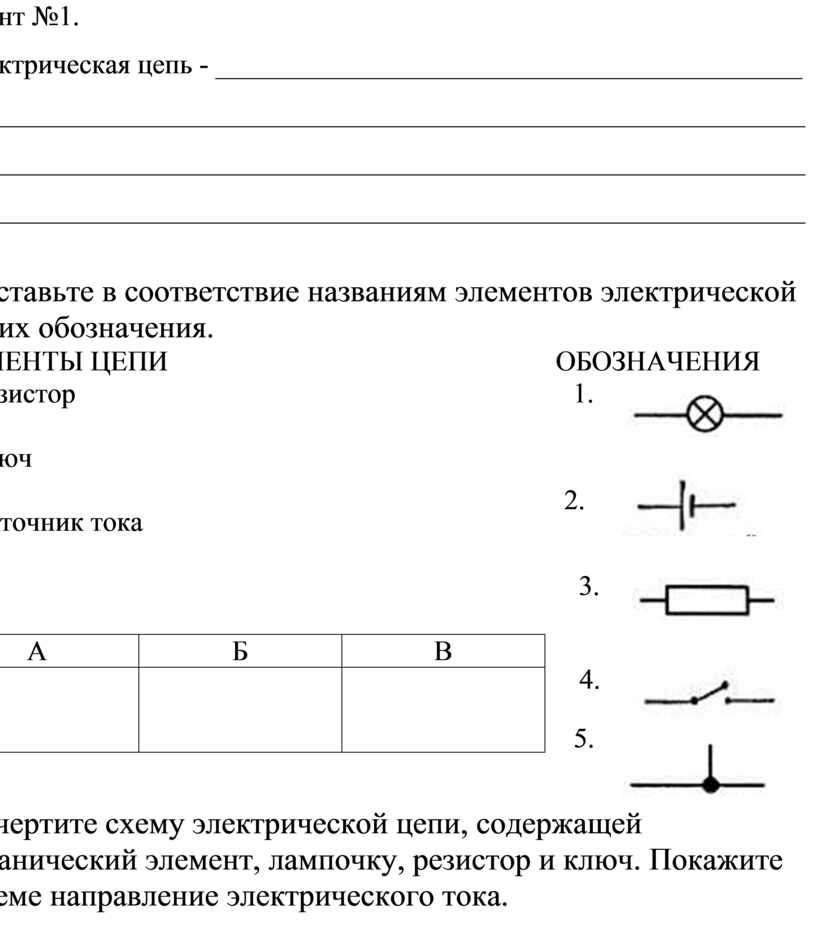

Вариант №1.
1. Электрическая цепь - __________________________________________
_____________________________________________________________________________________________________________________________________________________________________________________________
2. Поставьте в соответствие названиям элементов электрической цепи их обозначения.
ЭЛЕМЕНТЫ ЦЕПИ ОБОЗНАЧЕНИЯ
|
А. Резистор
Б. Ключ
В. Источник тока
|
|
||||||
|
|
|||||||
|
|
|||||||
|
|
|||||||
|
5.
|
3. Начертите схему электрической цепи, содержащей гальванический элемент, лампочку, резистор и ключ. Покажите на схеме направление электрического тока.

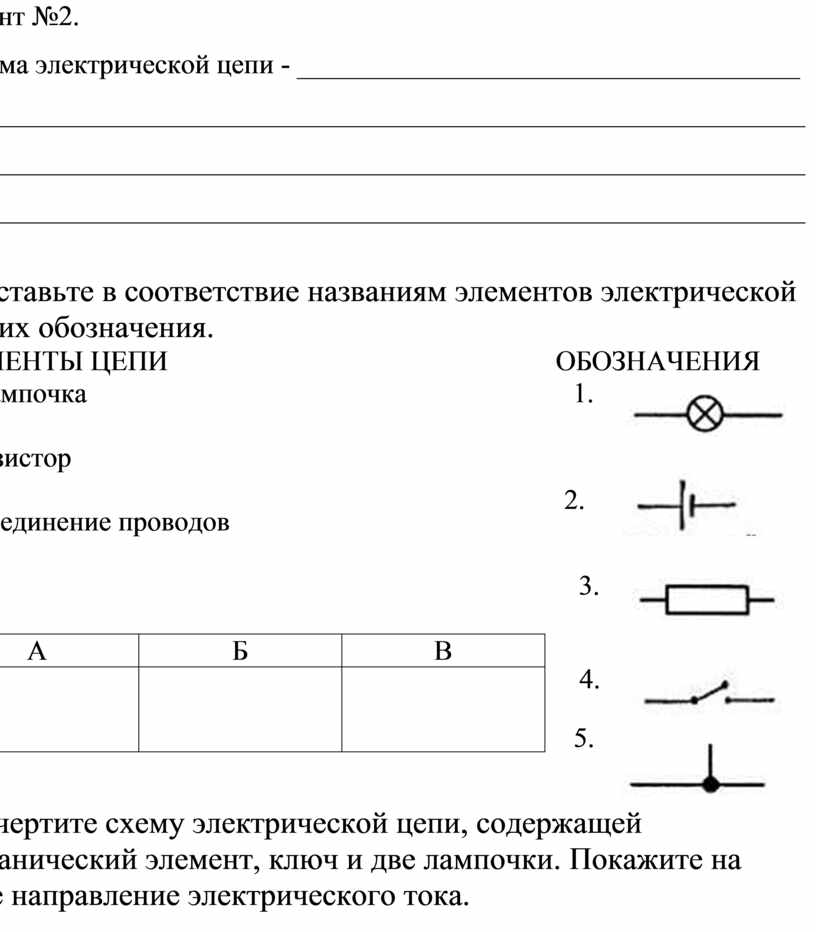

Вариант №2.
1. Схема электрической цепи - ____________________________________
_____________________________________________________________________________________________________________________________________________________________________________________________
2. Поставьте в соответствие названиям элементов электрической цепи их обозначения.
ЭЛЕМЕНТЫ ЦЕПИ ОБОЗНАЧЕНИЯ
|
А. Лампочка
Б. Резистор
В. Соединение проводов
|
|
||||||
|
|
|||||||
|
|
|||||||
|
|
|||||||
|
5.
|
3. Начертите схему электрической цепи, содержащей гальванический элемент, ключ и две лампочки. Покажите на схеме направление электрического тока.
