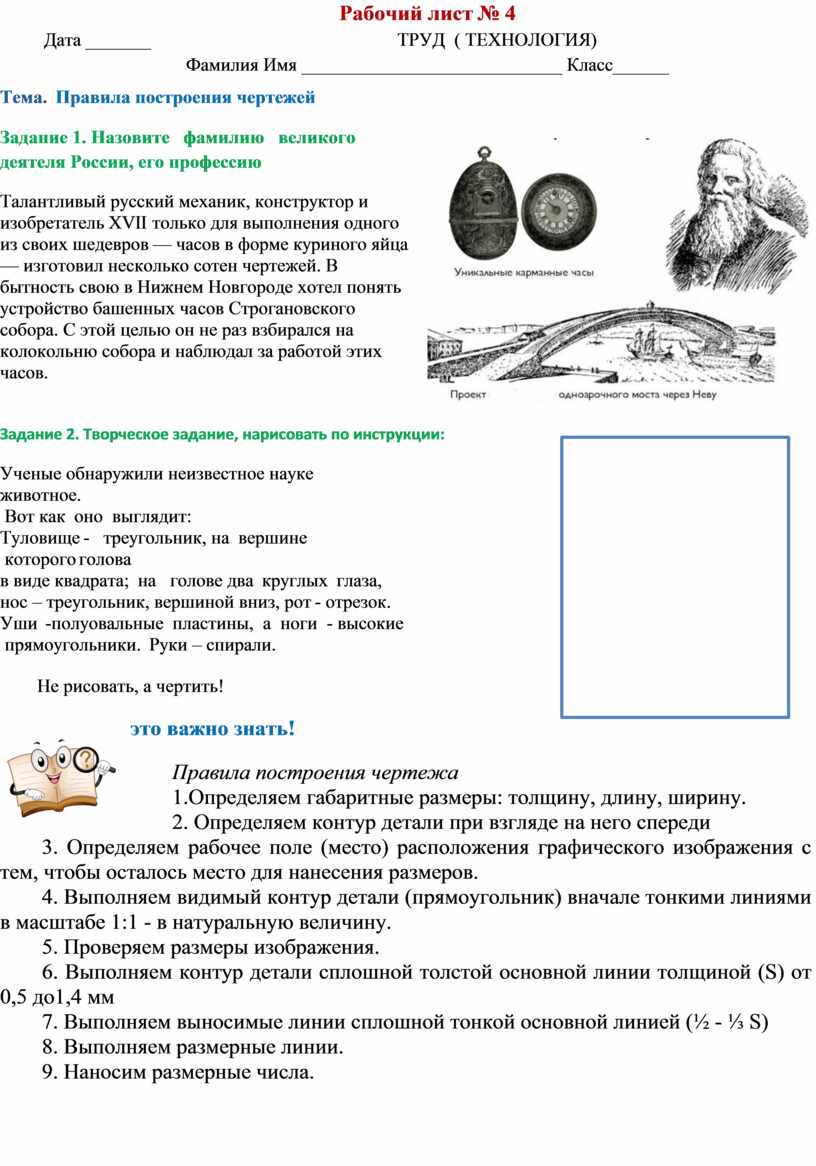

Рабочий лист № 4

Дата _______                                                     ТРУД  ( ТЕХНОЛОГИЯ)

Фамилия Имя ____________________________ Класс______

Тема.  Правила построения чертежей

Задание 1. Назовите   фамилию   великого деятеля России, его профессию

Талантливый русский механик, конструктор и изобретатель XVII только для выполнения одного из своих шедевров — часов в форме куриного яйца — изготовил несколько сотен чертежей. В бытность свою в Нижнем Новгороде хотел понять устройство башенных часов Строгановского собора. С этой целью он не раз взбирался на колокольню собора и наблюдал за работой этих часов.

Задание 2. Творческое задание, нарисовать по инструкции:

Ученые обнаружили неизвестное науке

животное.

 Вот как  оно  выглядит:

Туловище -   треугольник, на  вершине

 которого голова

в виде квадрата;  на   голове два  круглых  глаза,

нос – треугольник, вершиной вниз, рот - отрезок.

Уши  -полуовальные  пластины,  а  ноги  - высокие

 прямоугольники.  Руки – спирали.

Не рисовать, а чертить!

это важно знать!

Правила построения чертежа

1.Определяем габаритные размеры: толщину, длину, ширину.

2. Определяем контур детали при взгляде на него спереди

3. Определяем рабочее поле (место) расположения графического изображения с тем, чтобы осталось место для нанесения размеров.

4. Выполняем видимый контур детали (прямоугольник) вначале тонкими линиями в масштабе 1:1 - в натуральную величину.

5. Проверяем размеры изображения.

6. Выполняем контур детали сплошной толстой основной линии толщиной (S) от 0,5 до1,4 мм

7. Выполняем выносимые линии сплошной тонкой основной линией (½ - ⅓ S)

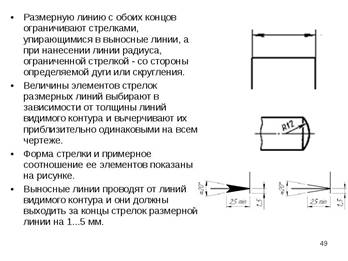

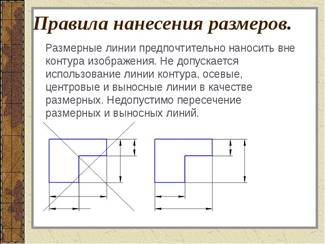

8. Выполняем размерные линии.

9. Наносим размерные числа.

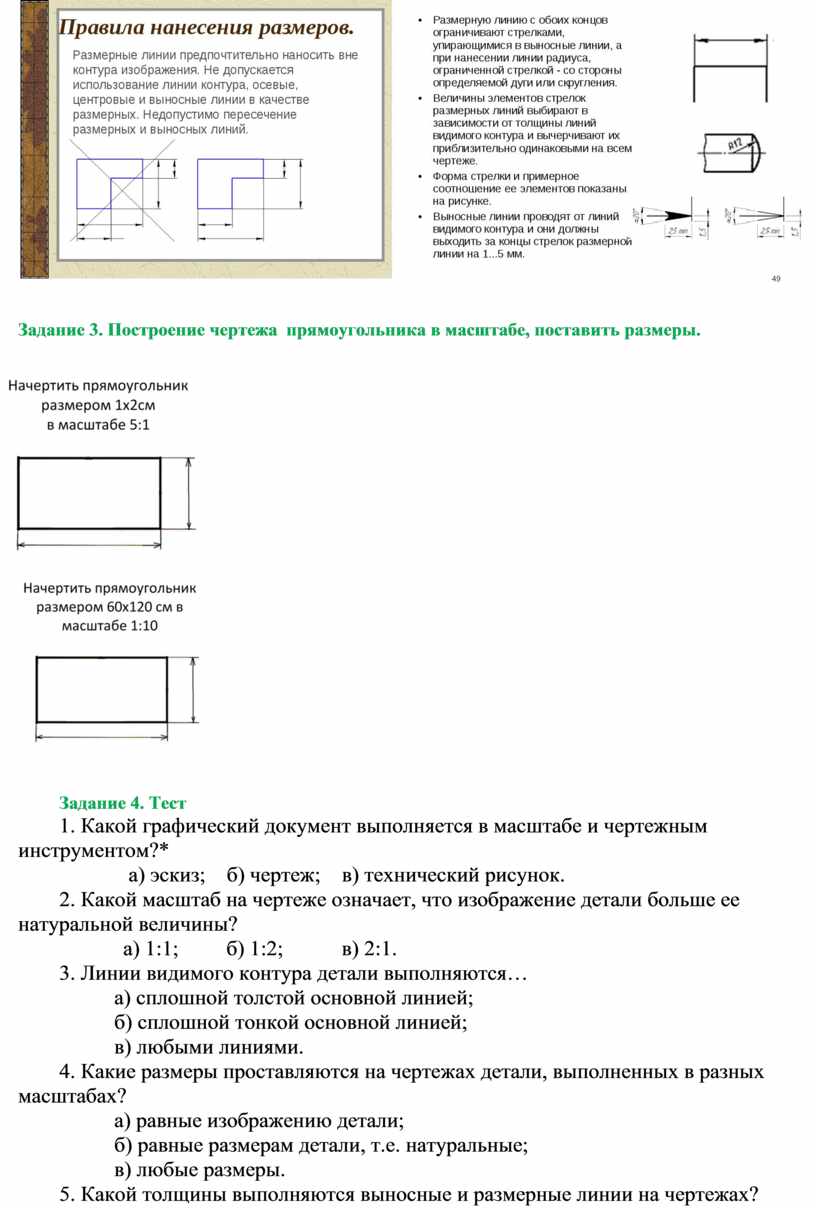

Задание 3. Построение чертежа  прямоугольника в масштабе, поставить размеры.

Задание 4. Тест

1. Какой графический документ выполняется в масштабе и чертежным инструментом?*

             а) эскиз;    б) чертеж;    в) технический рисунок.

2. Какой масштаб на чертеже означает, что изображение детали больше ее натуральной величины?

            а) 1:1;         б) 1:2;           в) 2:1.

3. Линии видимого контура детали выполняются…

а) сплошной толстой основной линией;

б) сплошной тонкой основной линией;

в) любыми линиями.

4. Какие размеры проставляются на чертежах детали, выполненных в разных масштабах?

а) равные изображению детали;

б) равные размерам детали, т.е. натуральные;

в) любые размеры.

5. Какой толщины выполняются выносные и размерные линии на чертежах?

а) любой толщины; б) сплошной толстой; в) сплошной тонкой.

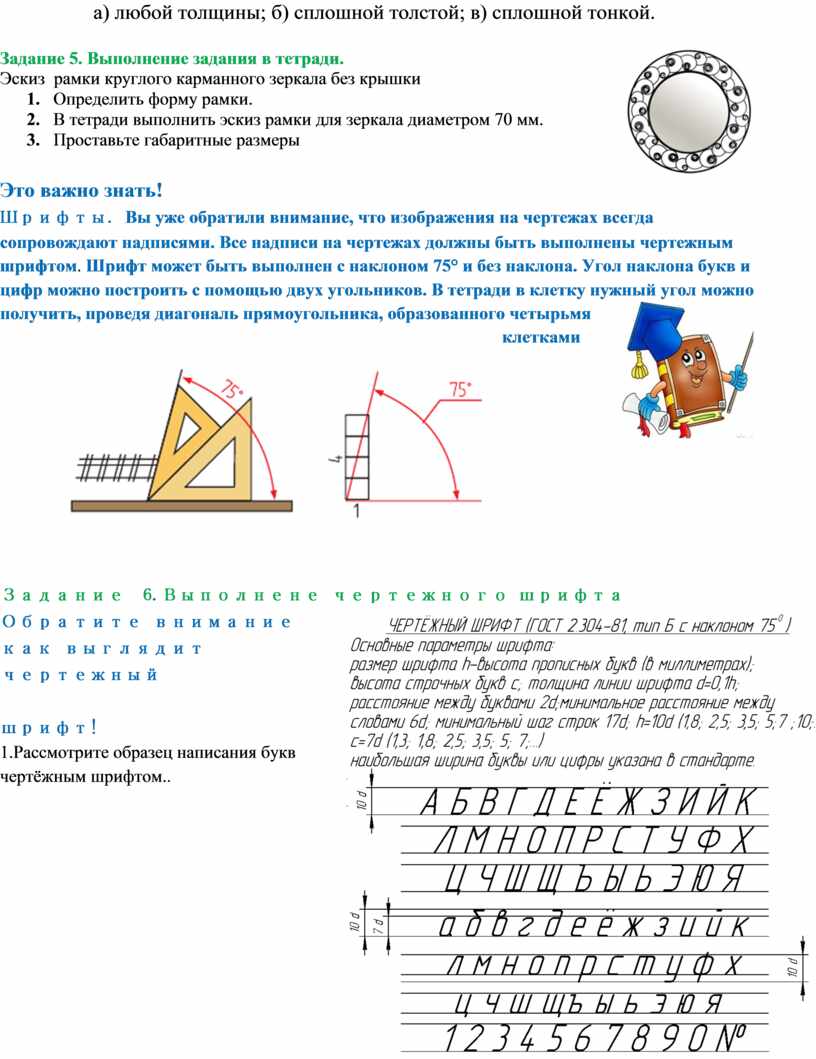

Задание 5. Выполнение задания в тетради.

Эскиз  рамки круглого карманного зеркала без крышки

1.      Определить форму рамки.

2.      В тетради выполнить эскиз рамки для зеркала диаметром 70 мм.

3.      Проставьте габаритные размеры

Это важно знать!

Шрифты. Вы уже обратили внимание, что изображения на чертежах всегда сопровождают надписями. Все надписи на чертежах должны быть выполнены чертежным шрифтом. Шрифт может быть выполнен с наклоном 75° и без наклона. Угол наклона букв и цифр можно построить с помощью двух угольников. В тетради в клетку нужный угол можно получить, проведя диагональ прямоугольника, образованного четырьмя клетками

Задание  6.Выполнене чертежного шрифта        Обратите внимание как выглядит чертежный

                                                                                            шрифт!

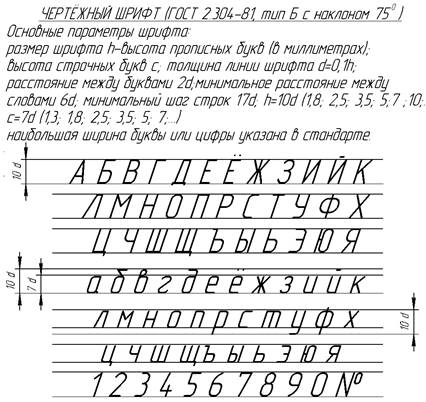

1.Рассмотрите образец написания букв чертёжным шрифтом..

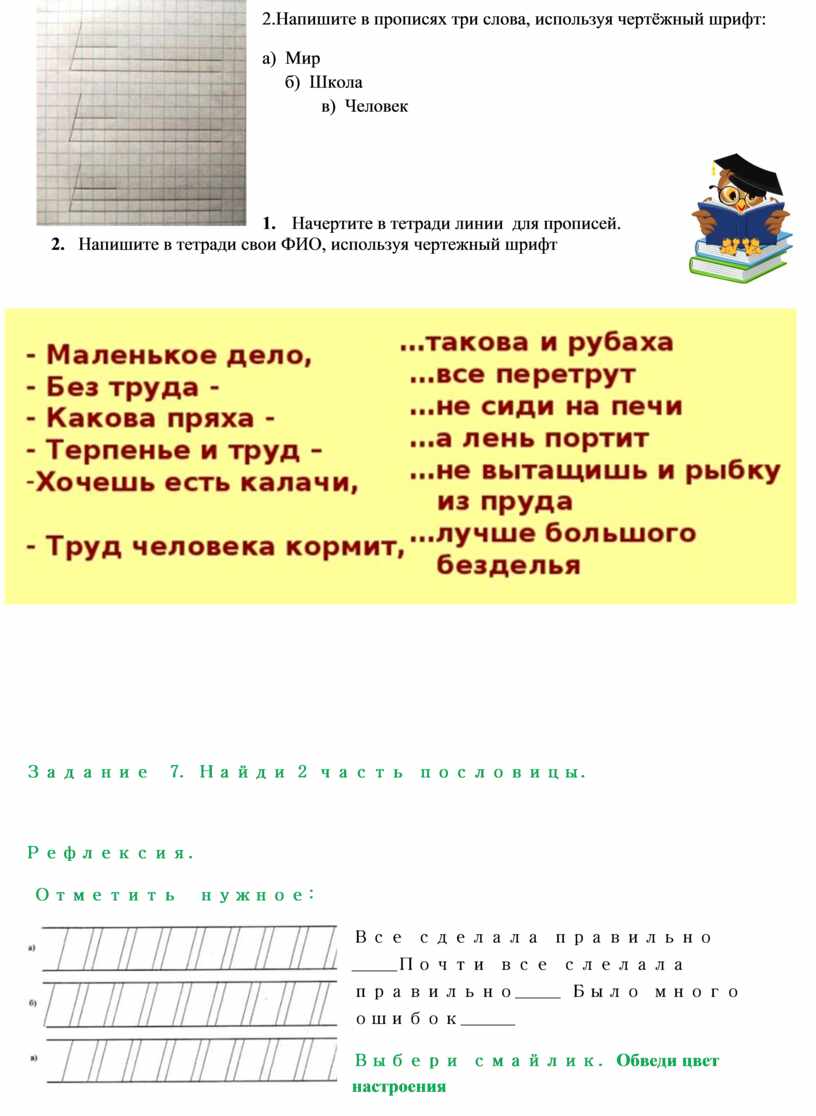

2.Напишите в прописях три слова, используя чертёжный шрифт:

а)  Мир

     б)  Школа

             в)  Человек

4.      Начертите в тетради линии  для прописей.

5.      Напишите в тетради свои ФИО, используя чертежный шрифт

Задание  7. Найди 2 часть пословицы.

Рефлексия.

 Отметить  нужное:

Все сделала правильно _____Почти все слелала правильно_____ Было много ошибок______

Выбери смайлик. Обведи цвет настроения
