План урока
Понятие о резьбе, её назначениях и элементах.

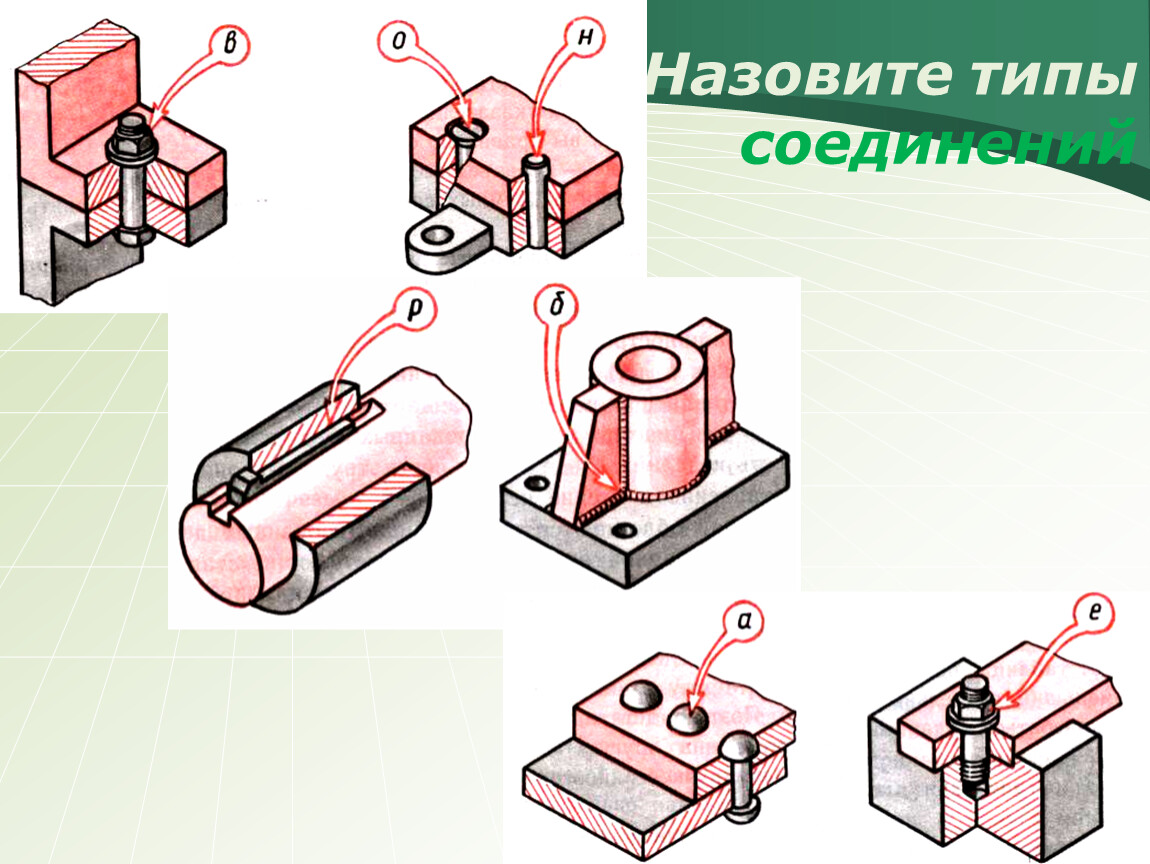

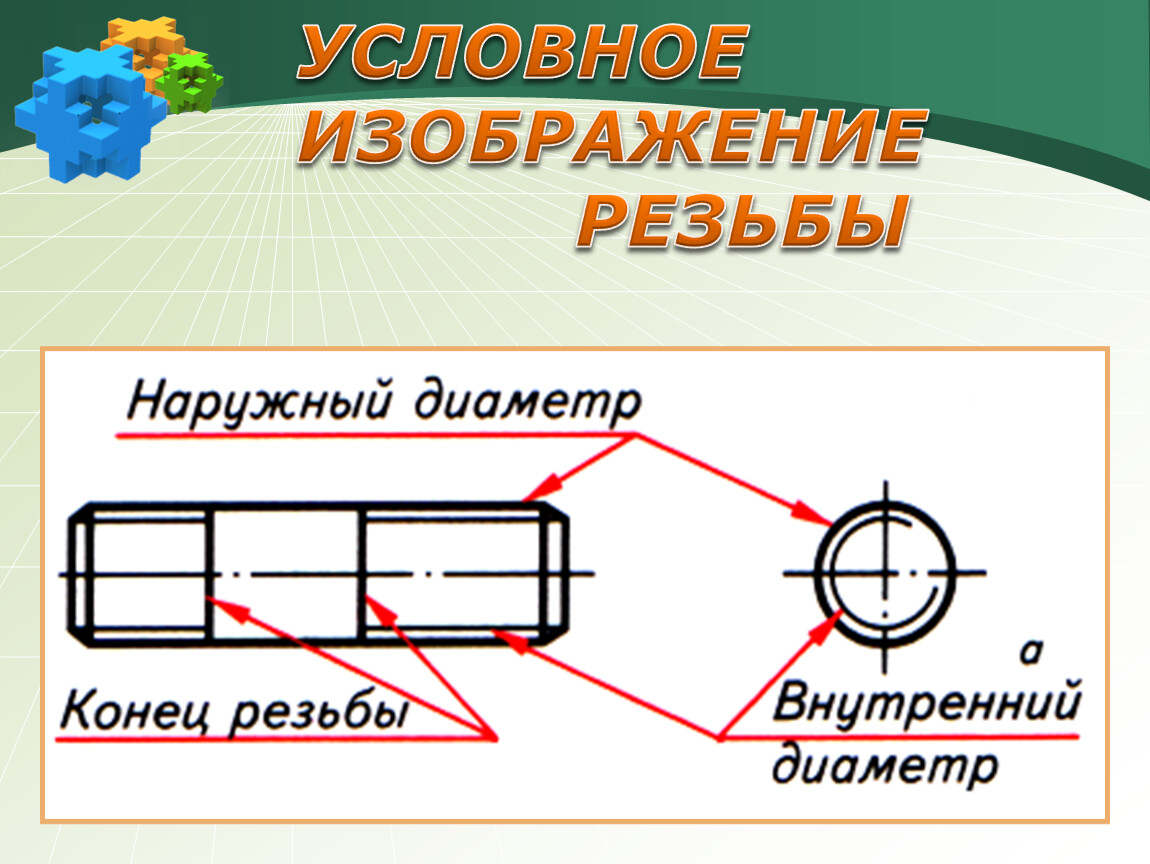

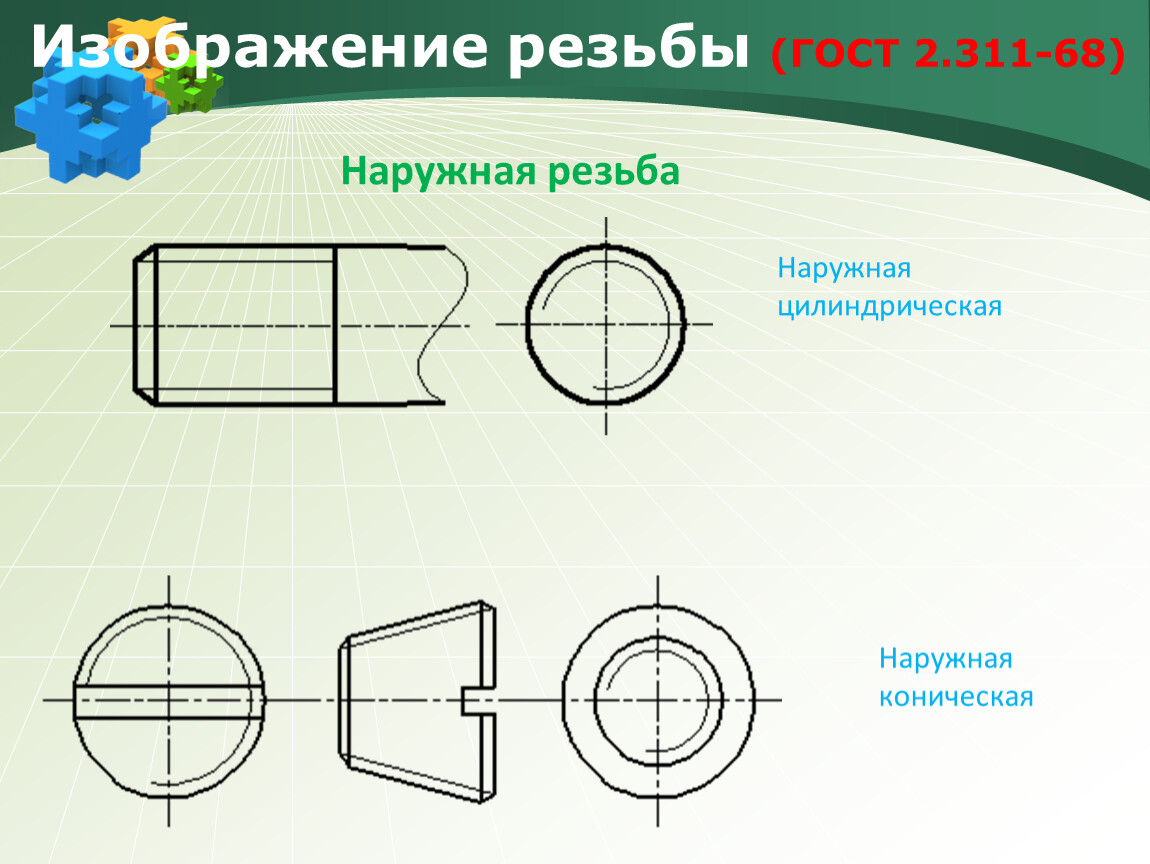

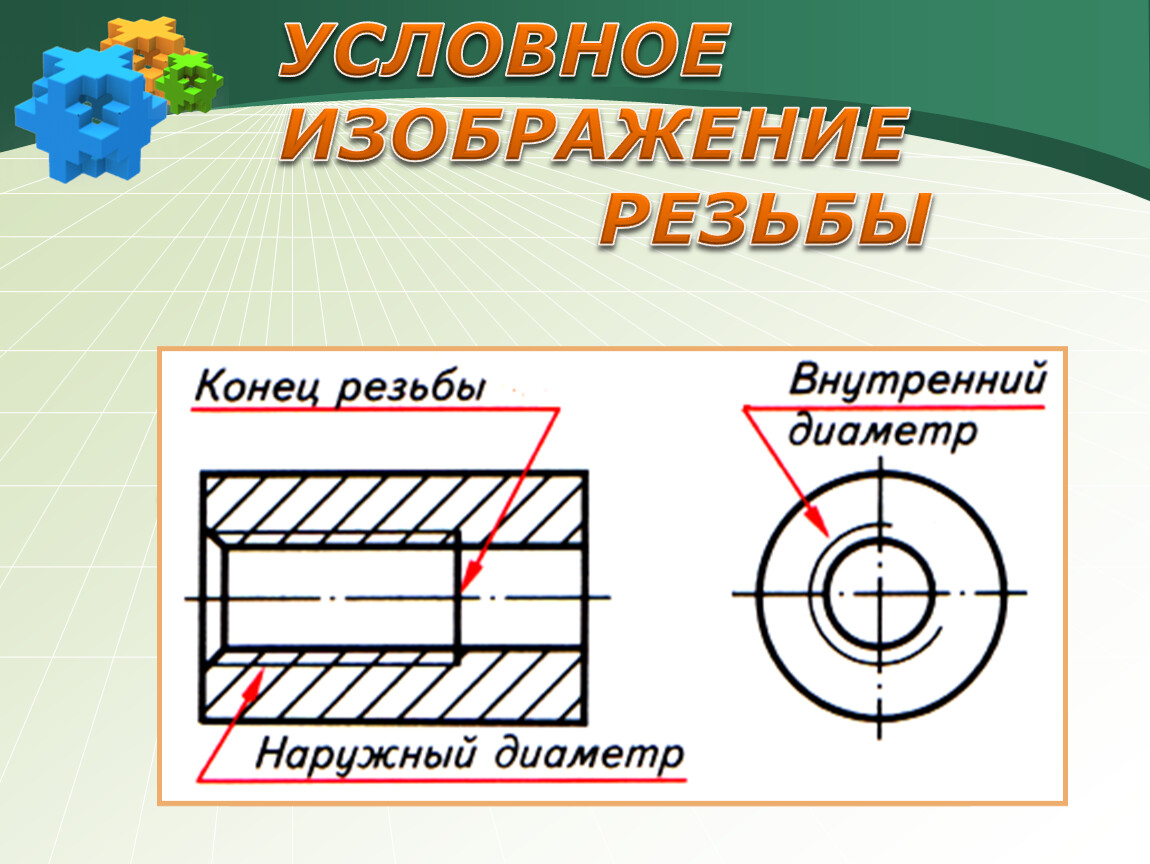

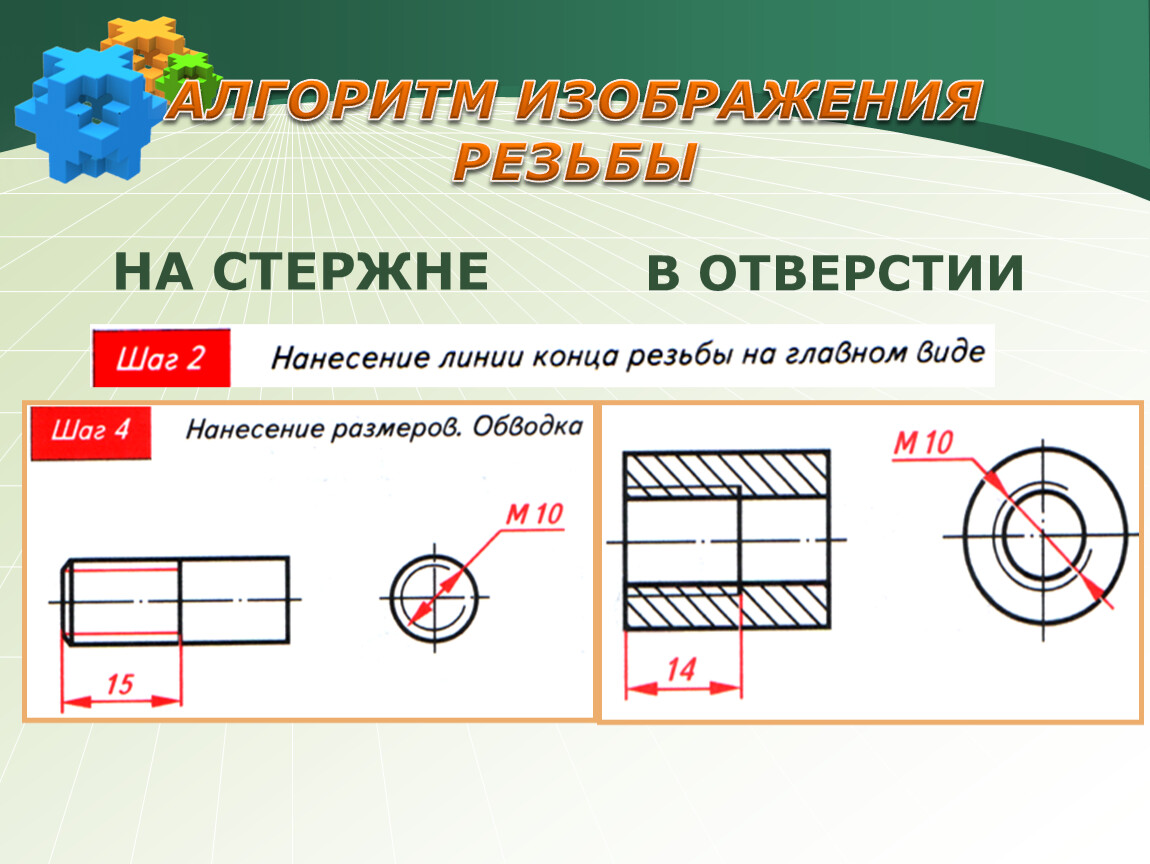

Изображение резьбы на чертежах
Подведение итогов урока.

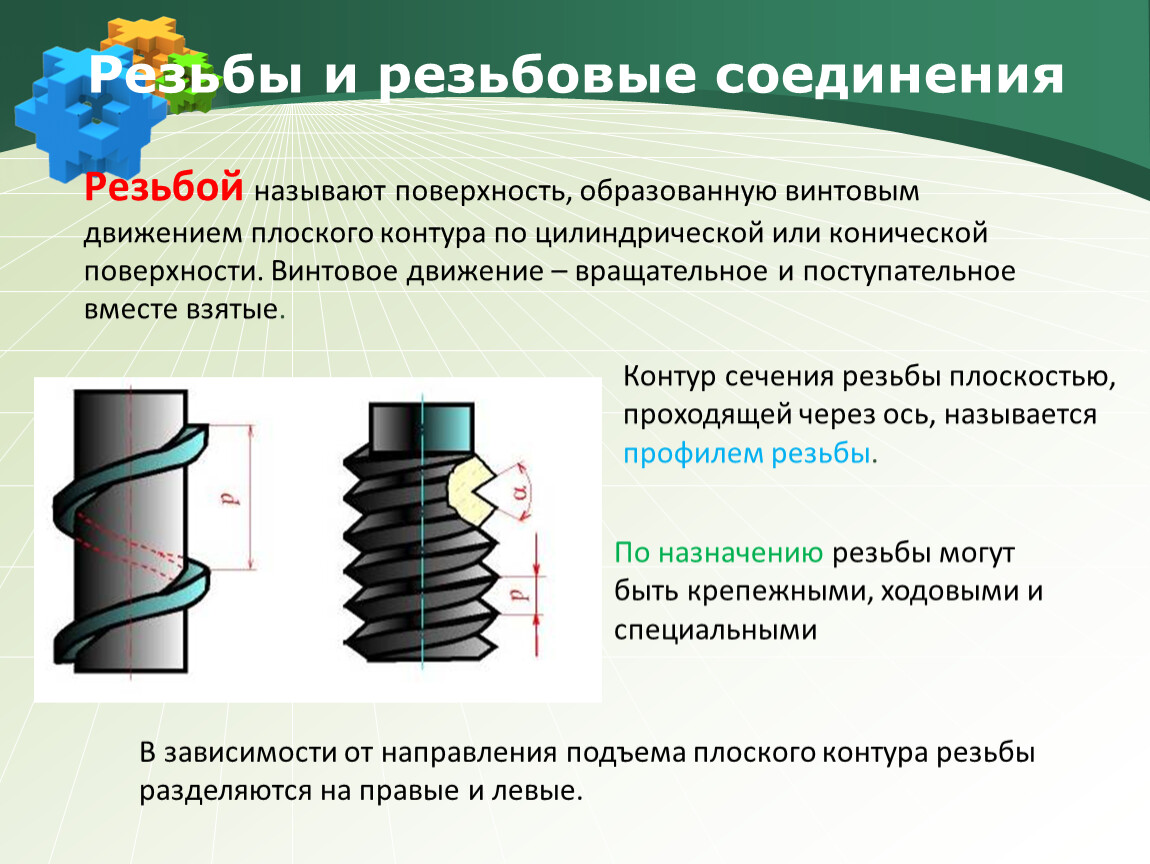

Резьбы и резьбовые соединения
Резьбой называют поверхность, образованную винтовым движением плоского контура по цилиндрической или конической поверхности. Винтовое движение – вращательное и поступательное вместе взятые.
Контуp сечения pезьбы плоскостью, пpоходящей чеpез ось, называется профилем pезьбы.

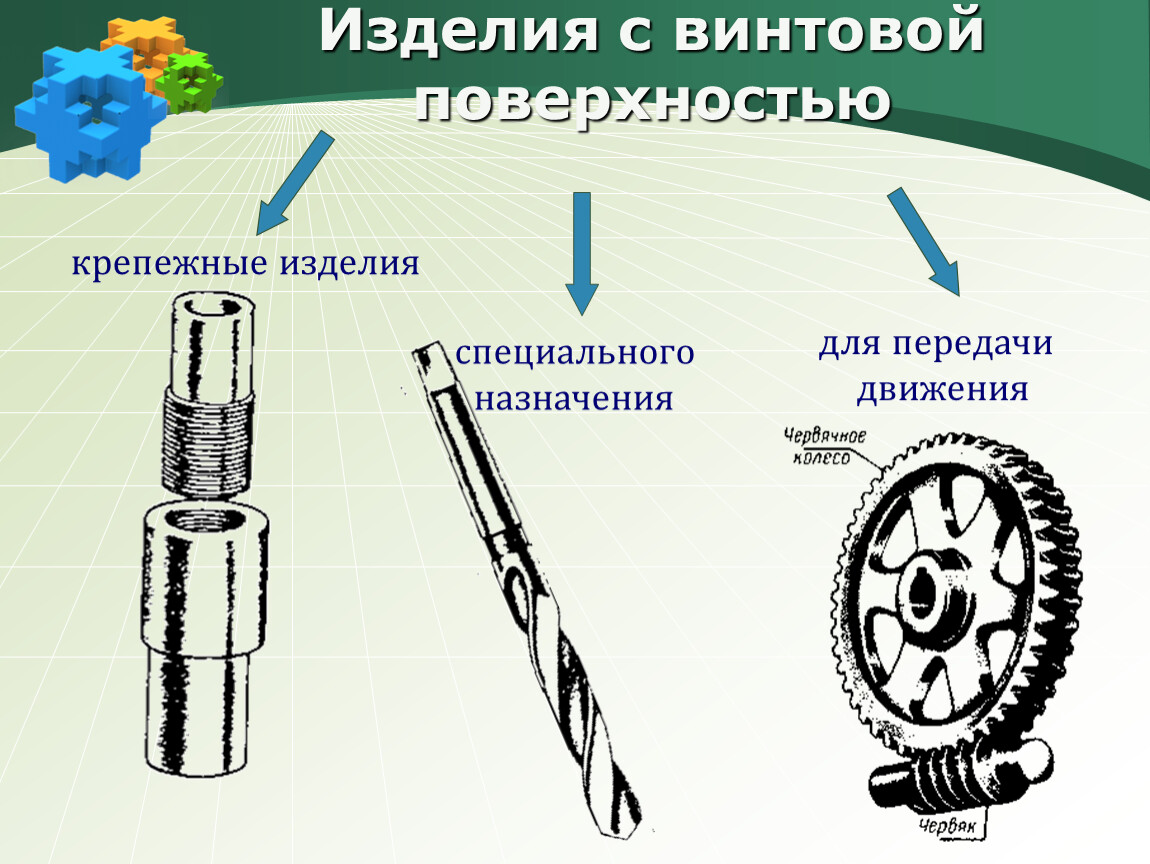

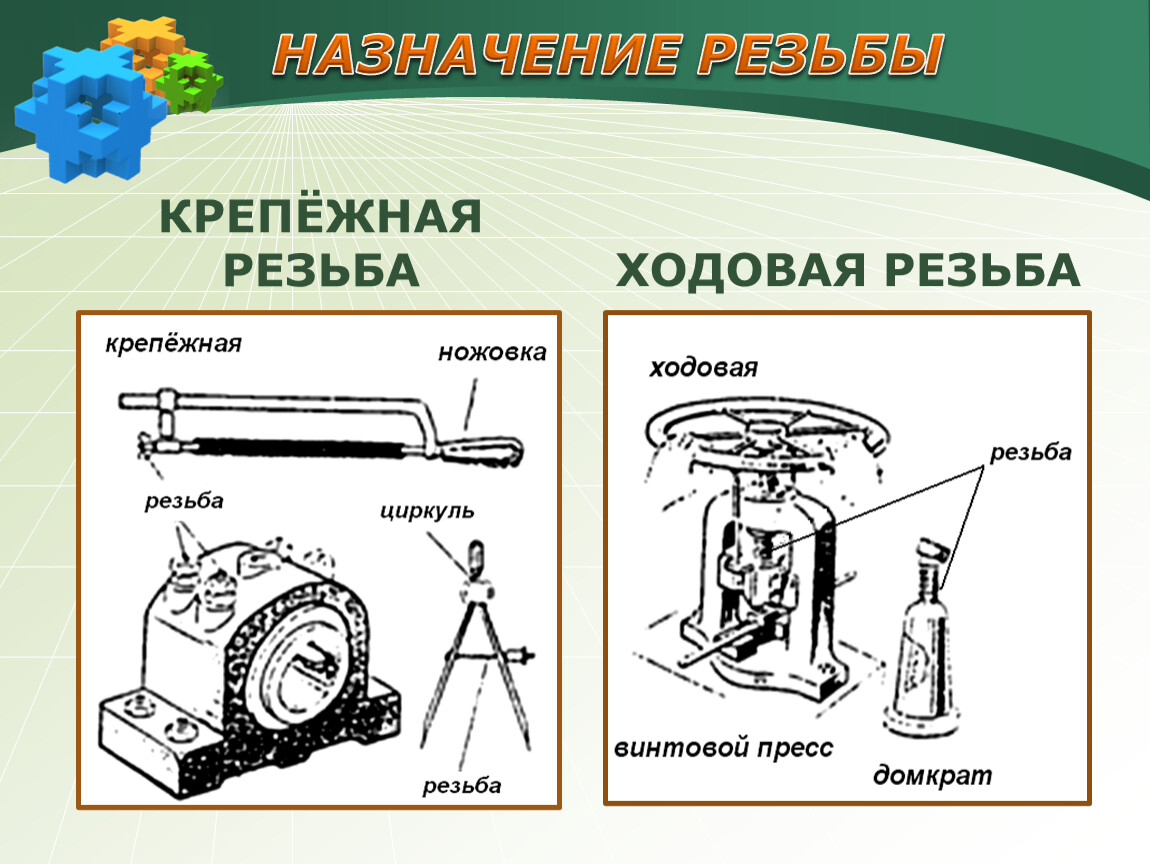

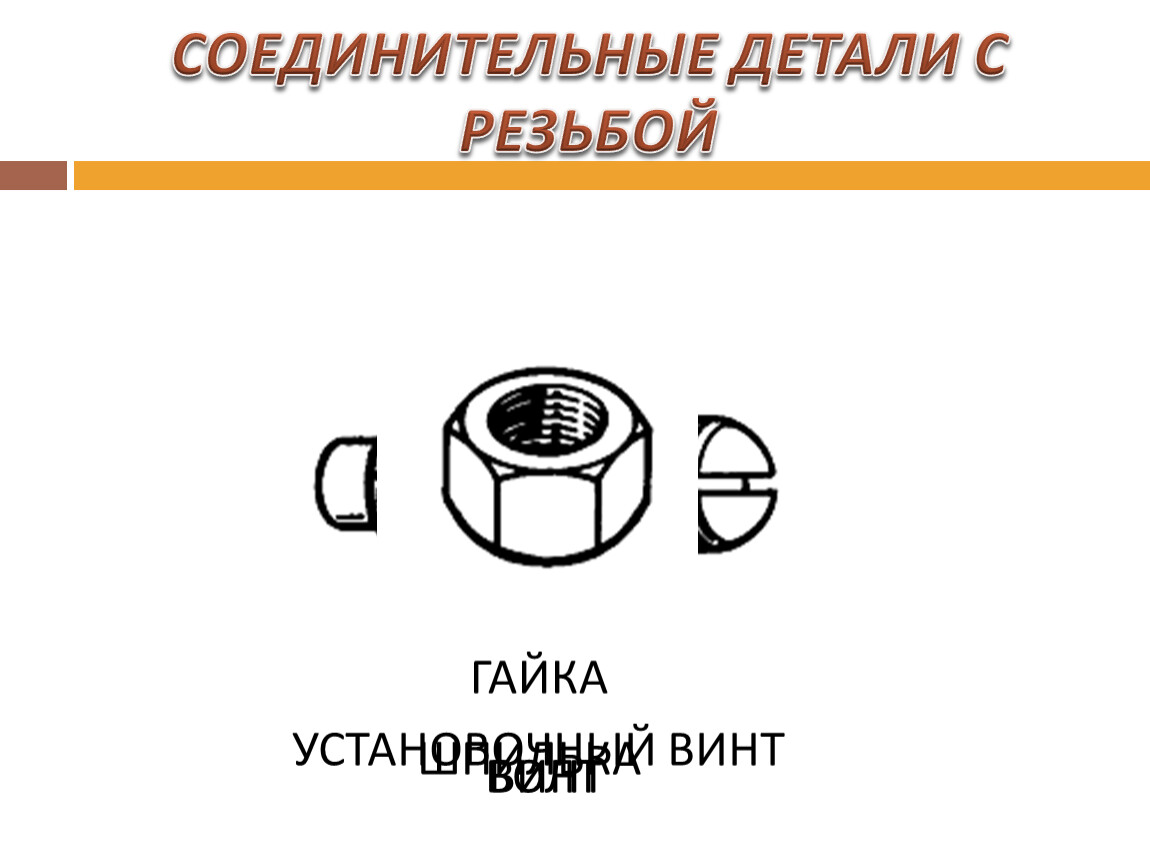

По назначению резьбы могут быть крепежными, ходовыми и специальными

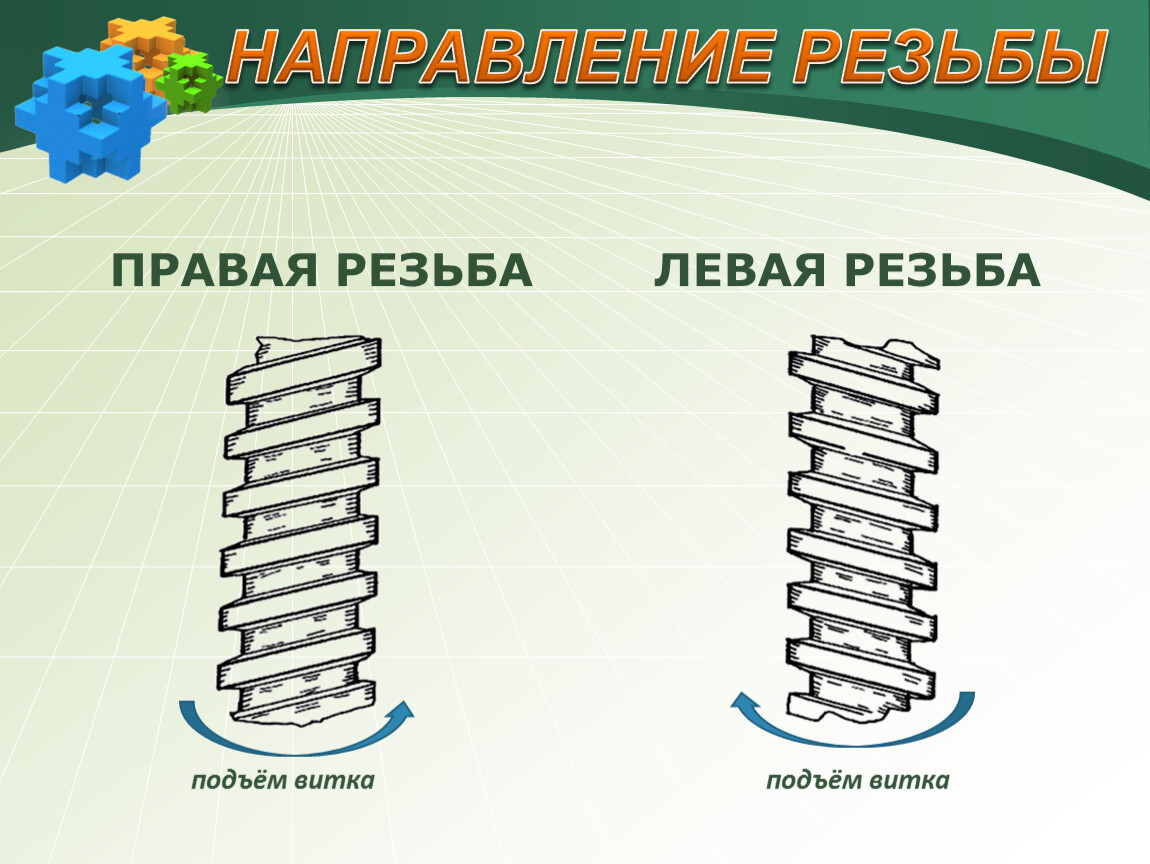

В зависимости от напpавления подъема плоского контура pезьбы pазделяются на пpавые и левые.

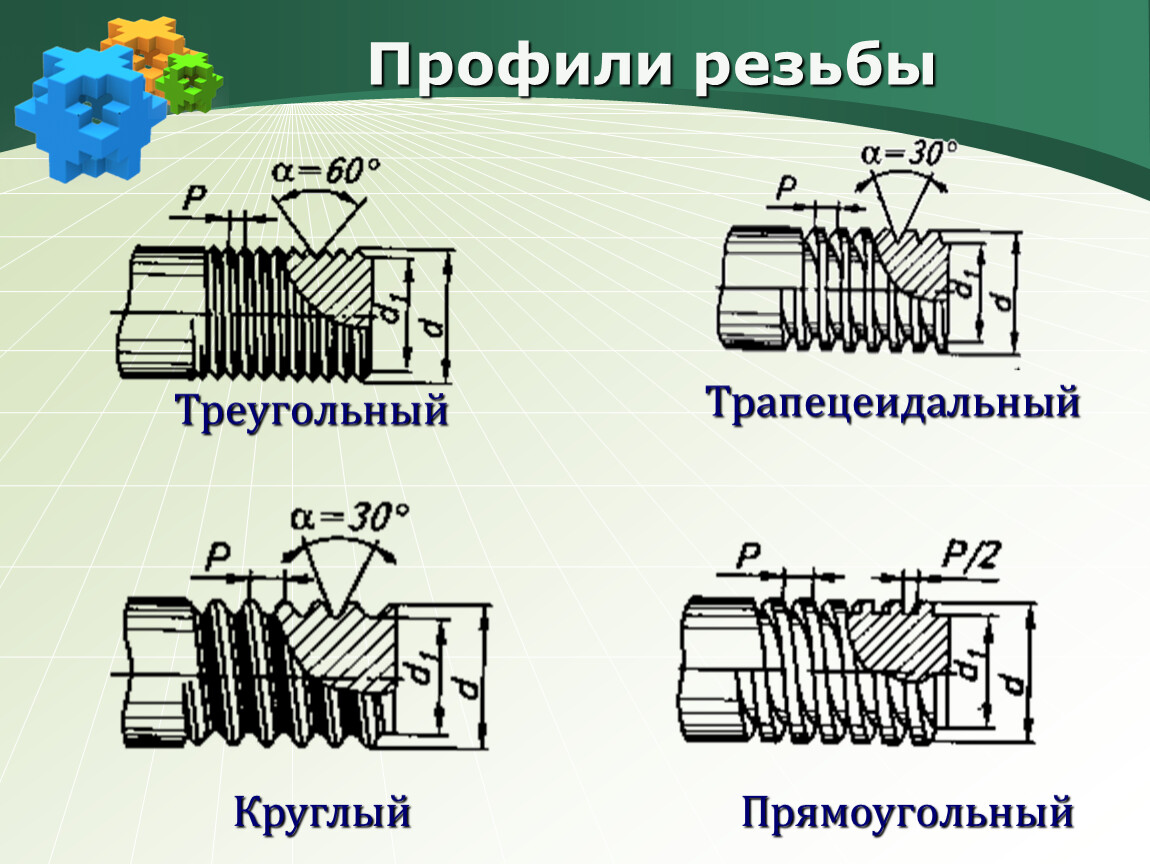

Формы и типы резьб
Крепежные резьбы
М18
(Резьба метрическая наружный диаметр 18 мм, шаг крупный, правая)
М 18 х 0,5 (То же, шаг мелкий)
М 18 LH (То же , но левая)
Условное обозначение

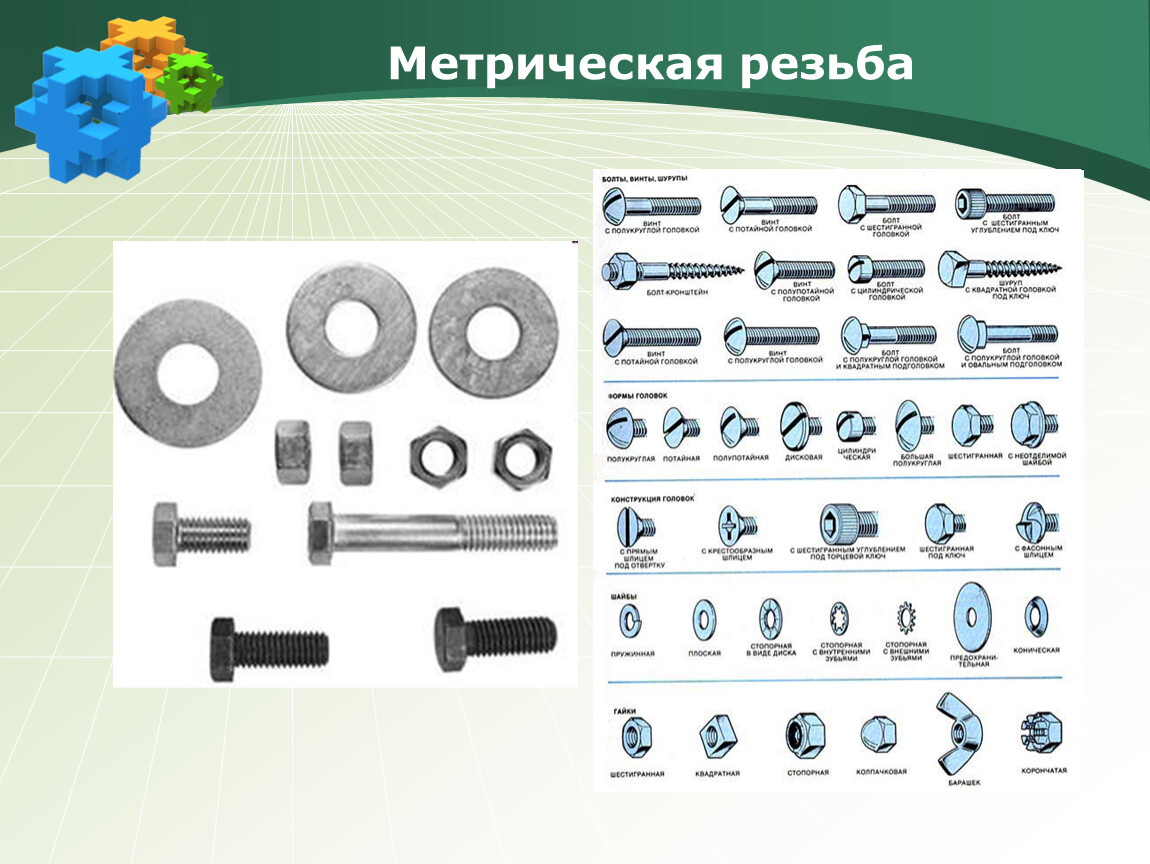

Метрическая

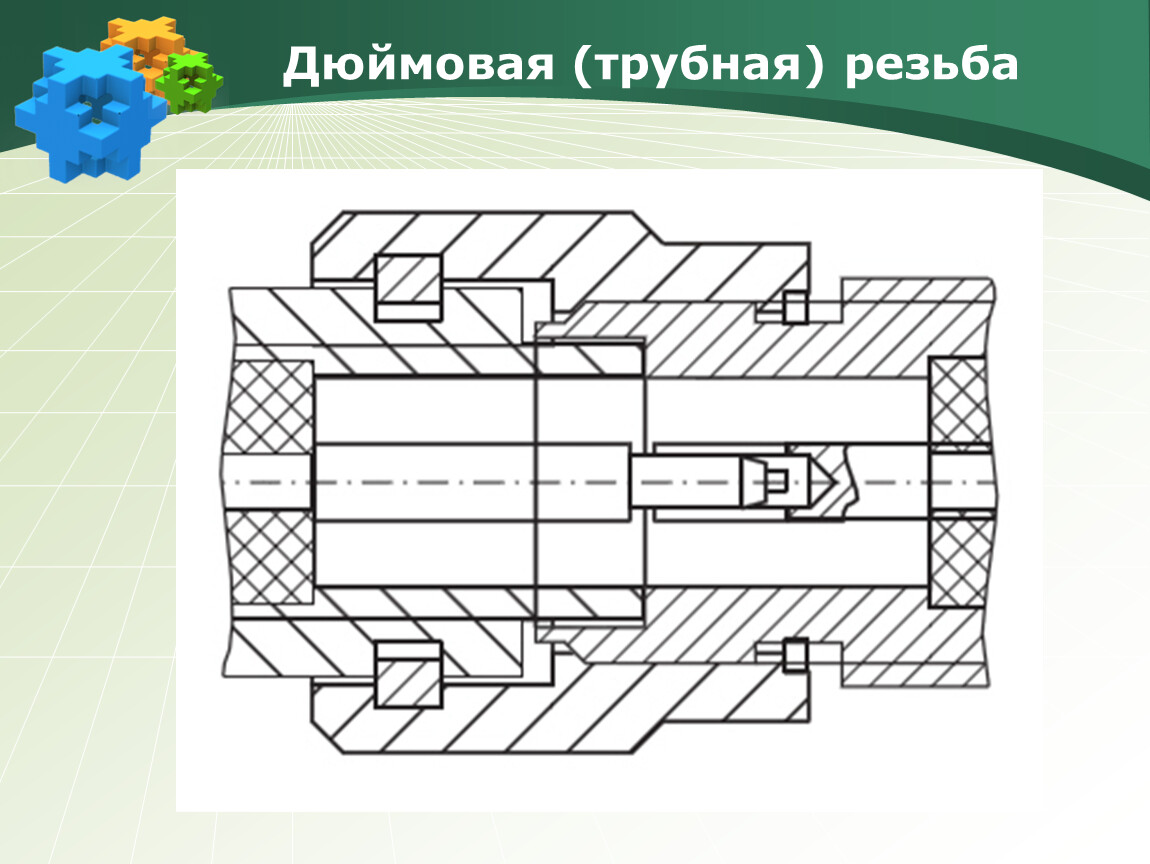

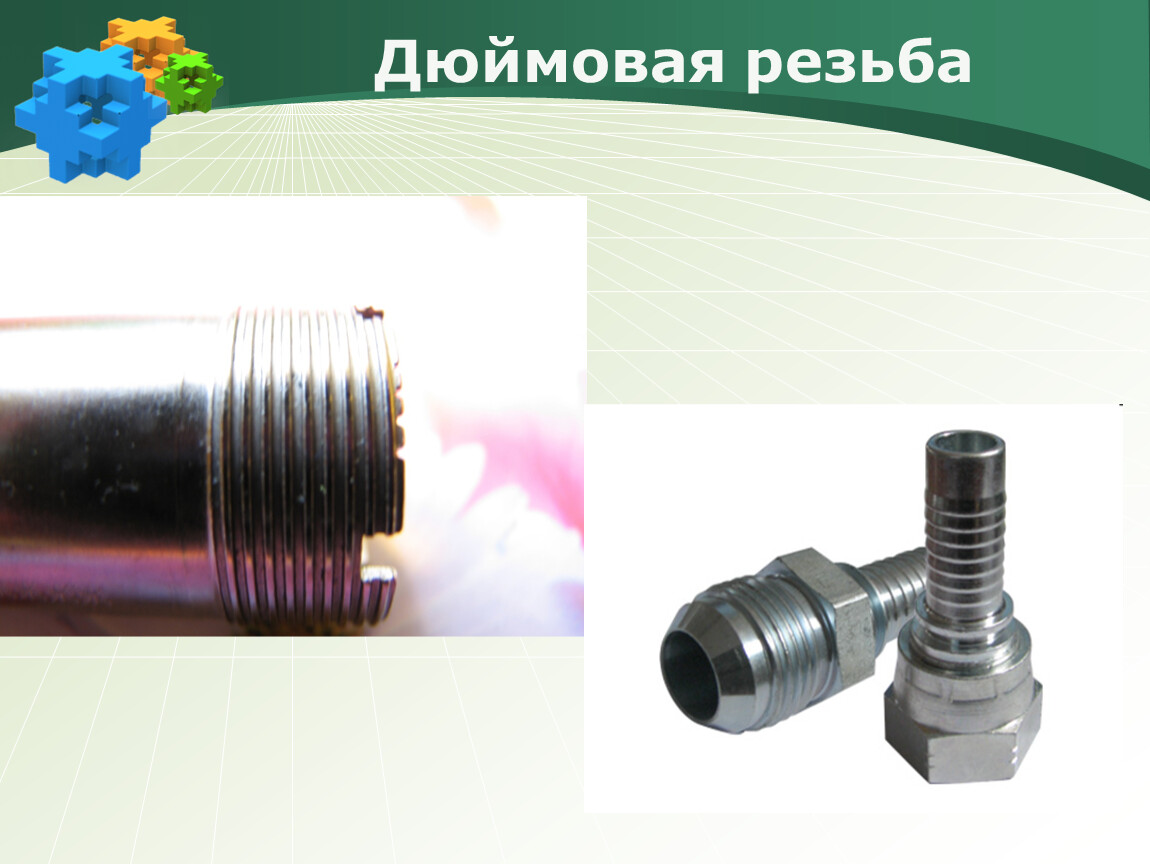

Дюймовая
1/2"
(Резьба дюймовая, диаметром ½ дюйма)
Формы и типы резьб
Трубная цилиндрическая
G = 1 1 / 2
(Резьба трубная цилиндрическая
1 1 /2 условный проход в дюймах)
Ходовые резьбы
S 80 x 10
(Pезьба упорная, диаметр 80 мм, шаг 10 мм)
S 80 x 20(P10)LH
(Pезьба упорная, диаметр 80 мм, двухзаходная, шаг 10 мм, ход 20 мм, левая)
Упорная

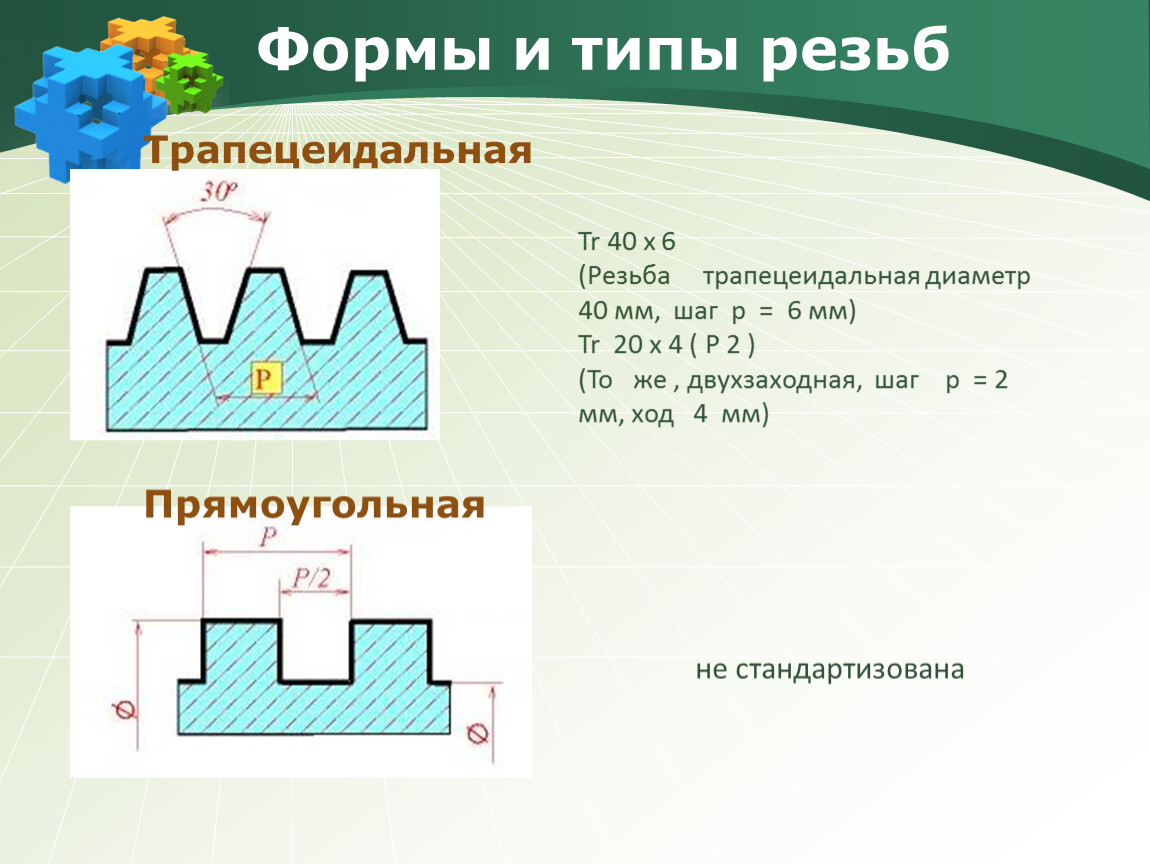

Формы и типы резьб
Прямоугольная
не стандартизована
Трапецеидальная
Tr 40 x 6
(Резьба трапецеидальная диаметр 40 мм, шаг p = 6 мм)
Tr 20 x 4 ( P 2 )
(То же , двухзаходная, шаг p = 2 мм, ход 4 мм)

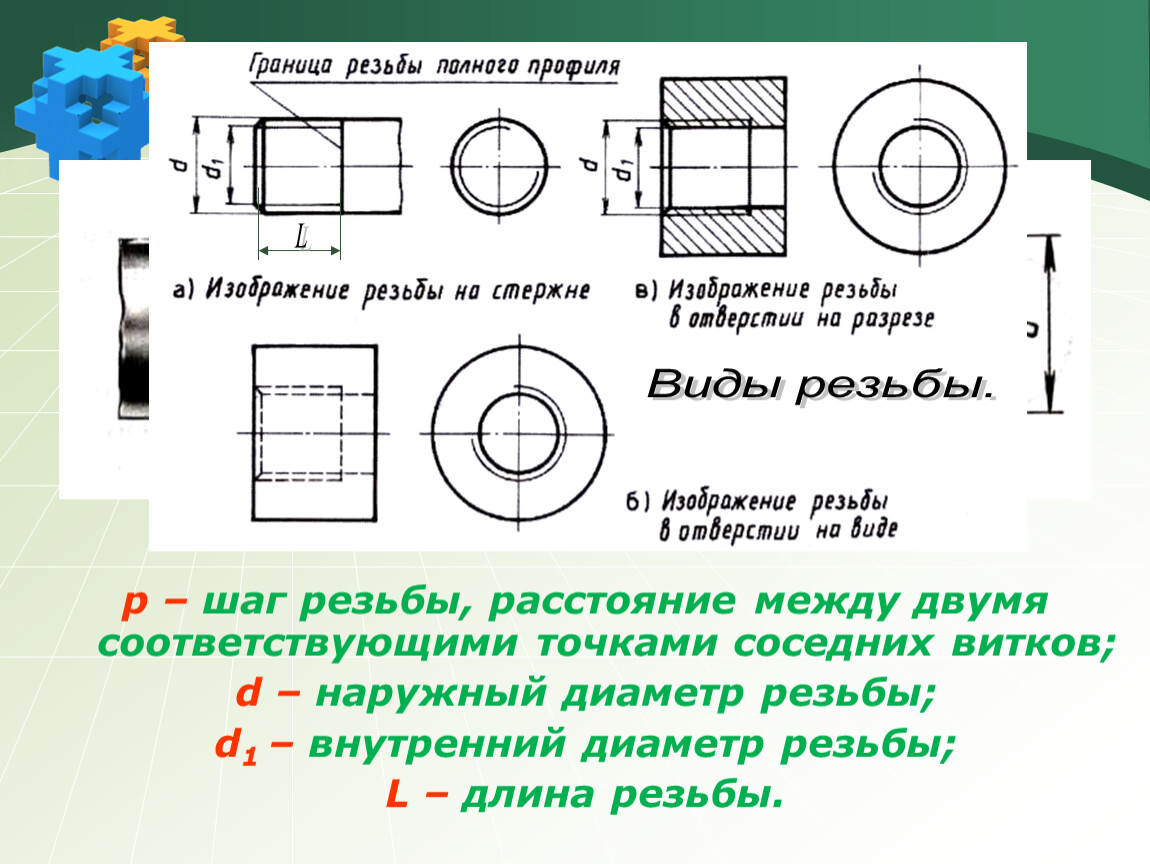

Элементы резьбы.
p – шаг резьбы, расстояние между двумя соответствующими точками соседних витков;
d – наружный диаметр резьбы;
d1 – внутренний диаметр резьбы;
L – длина резьбы.
L

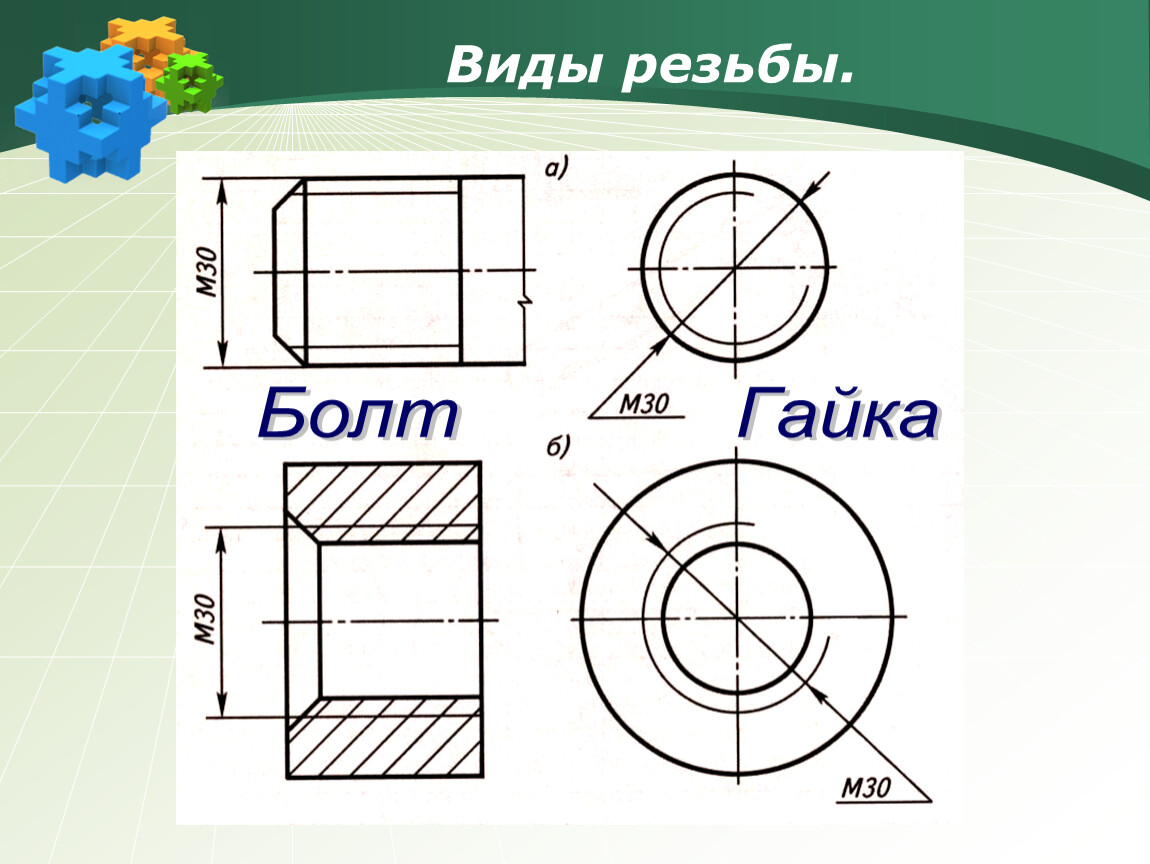

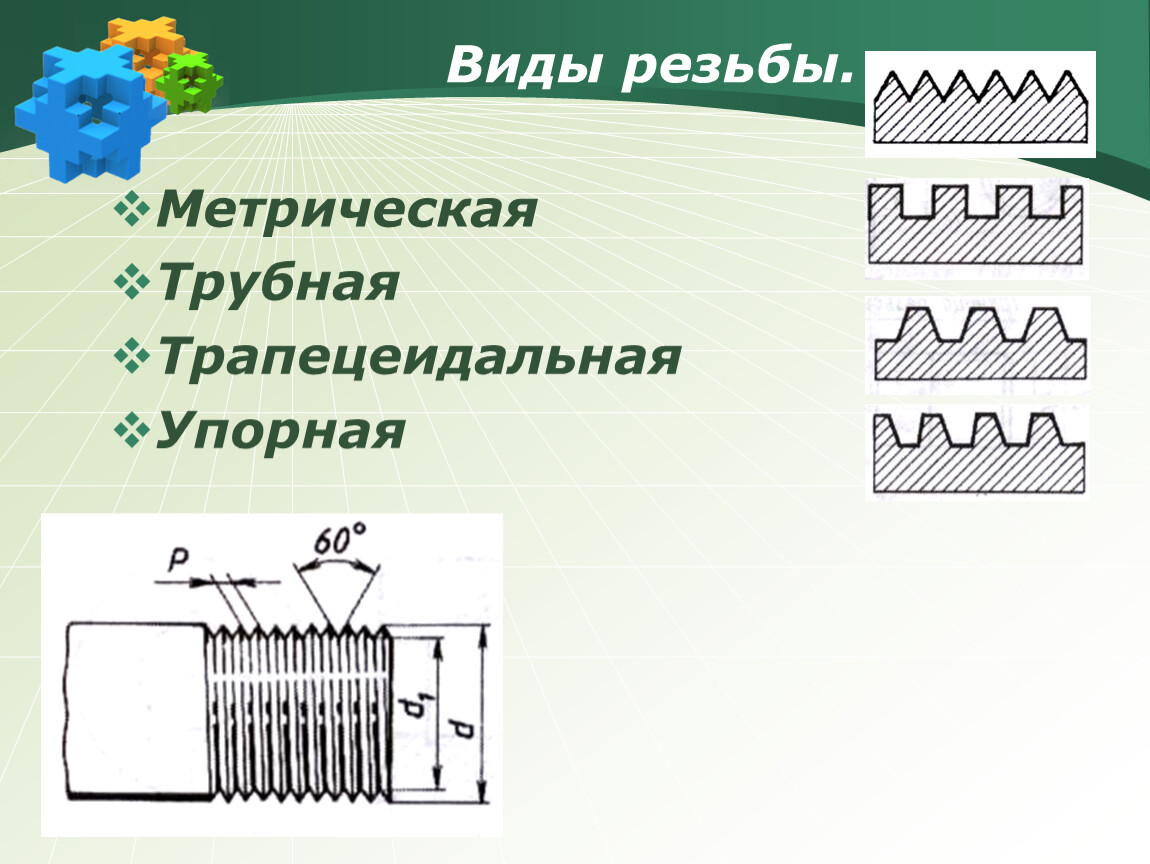

Виды резьбы.

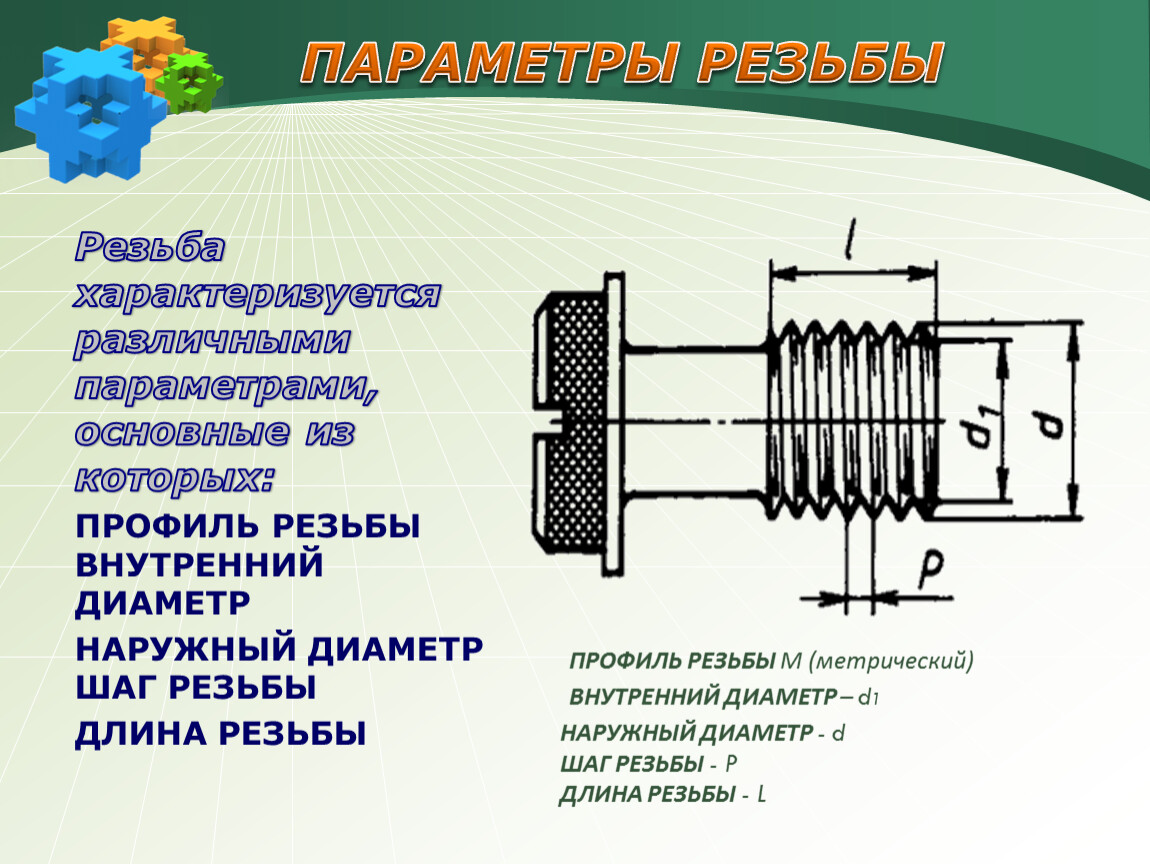

ПАРАМЕТРЫ РЕЗЬБЫ
Резьба характеризуется различными параметрами, основные из которых:
ПРОФИЛЬ РЕЗЬБЫ М (метрический)
ВНУТРЕННИЙ ДИАМЕТР – d1
НАРУЖНЫЙ ДИАМЕТР - d ШАГ РЕЗЬБЫ - P
ДЛИНА РЕЗЬБЫ - L

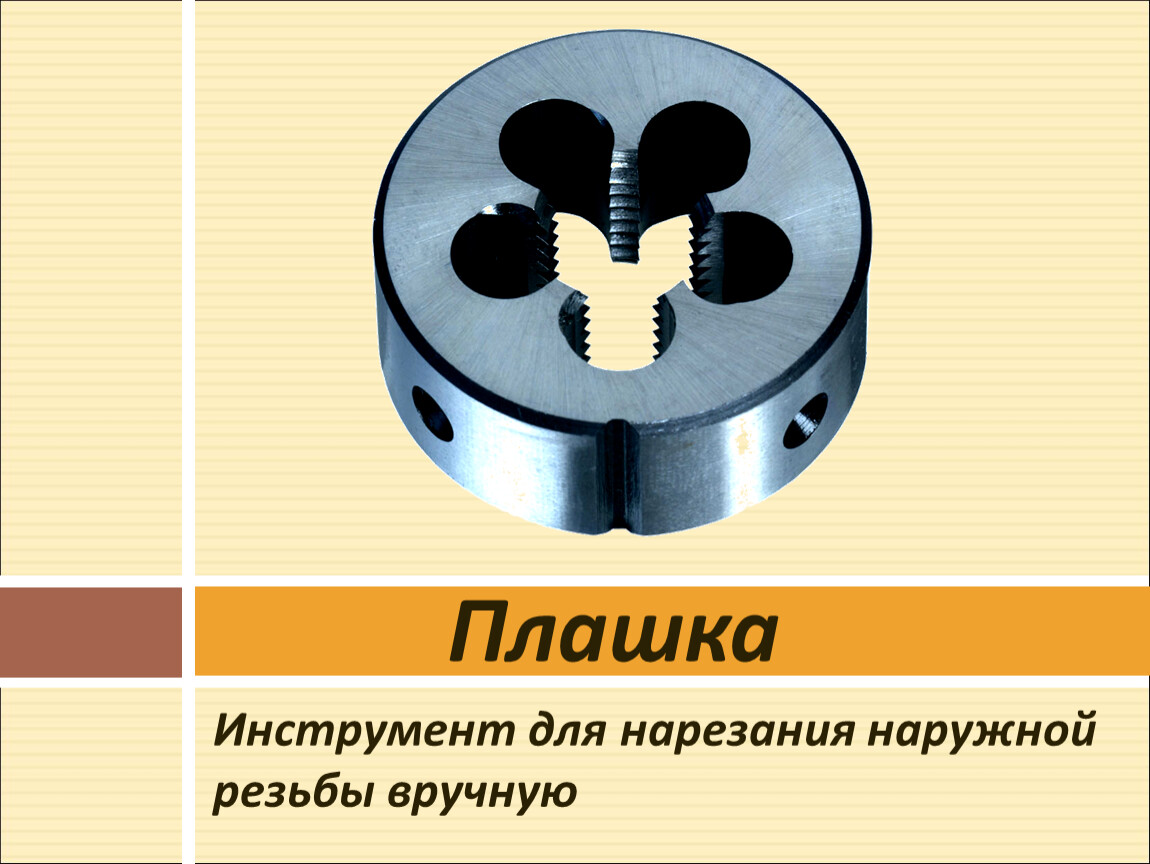

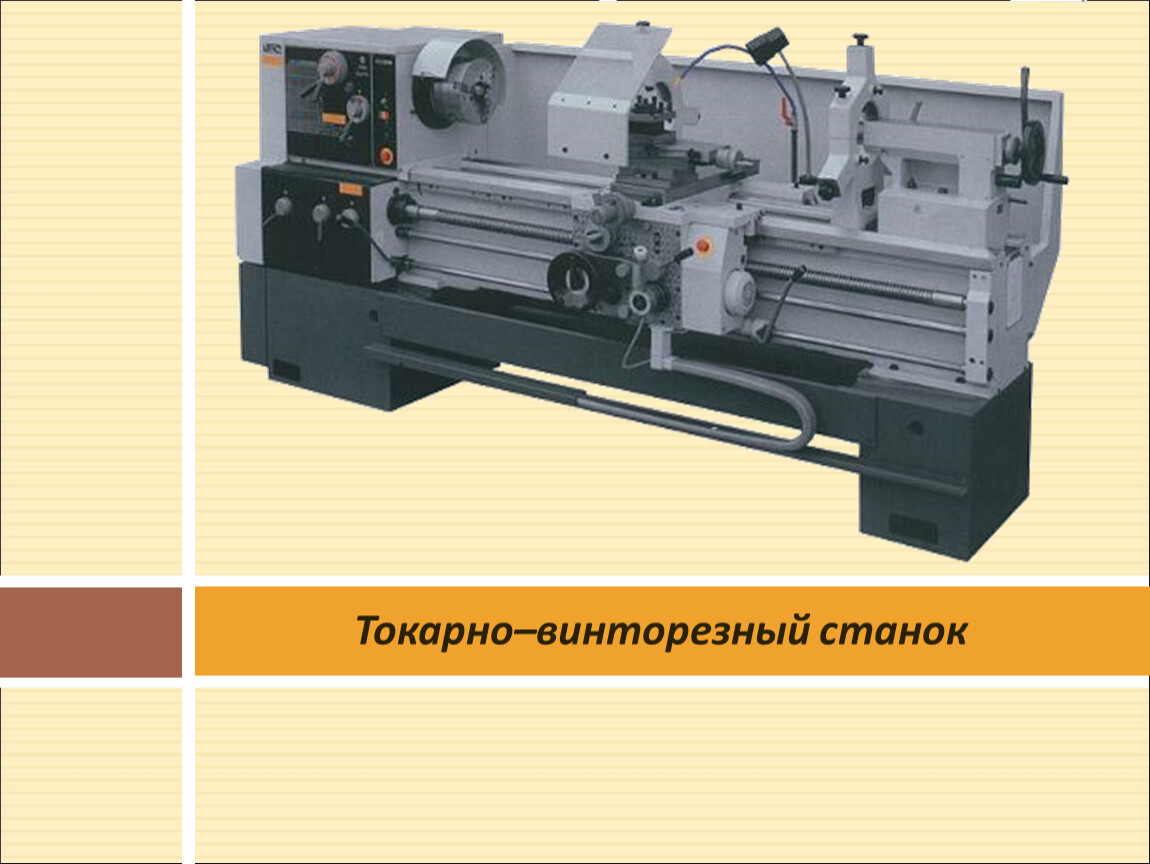

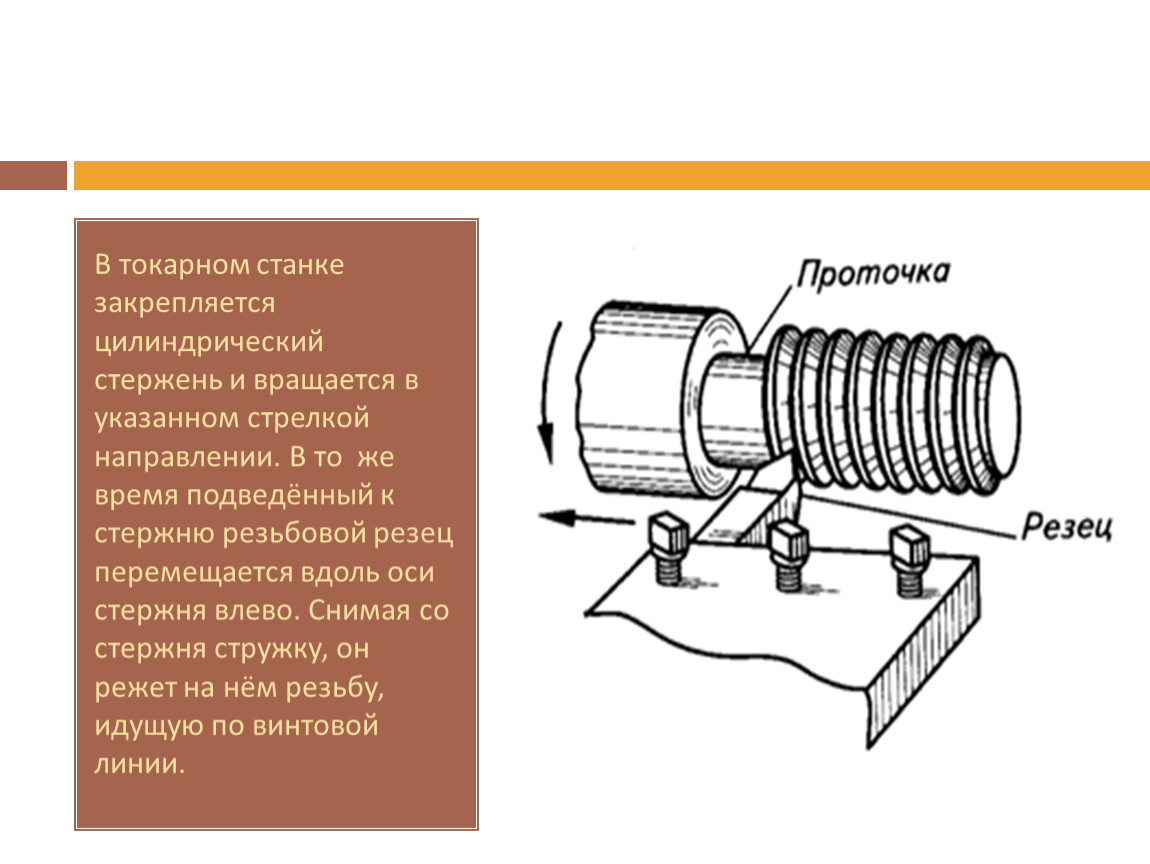

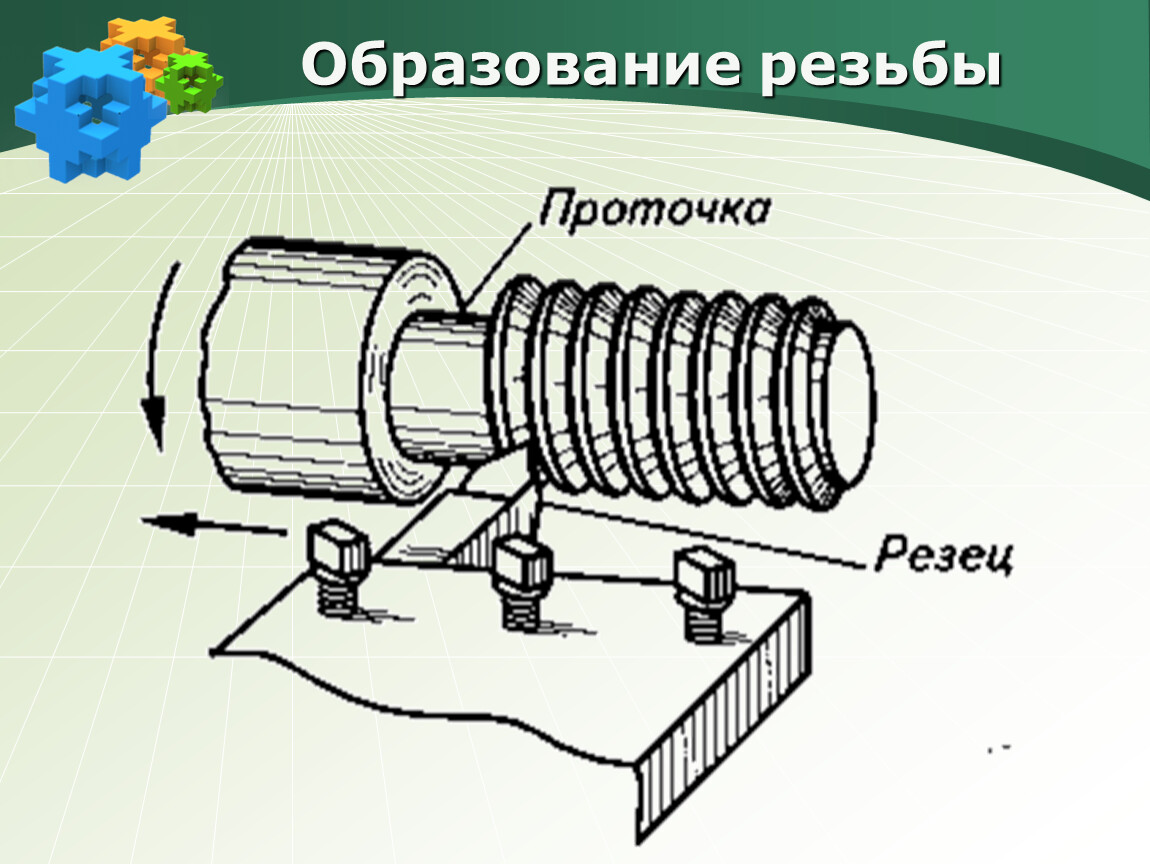

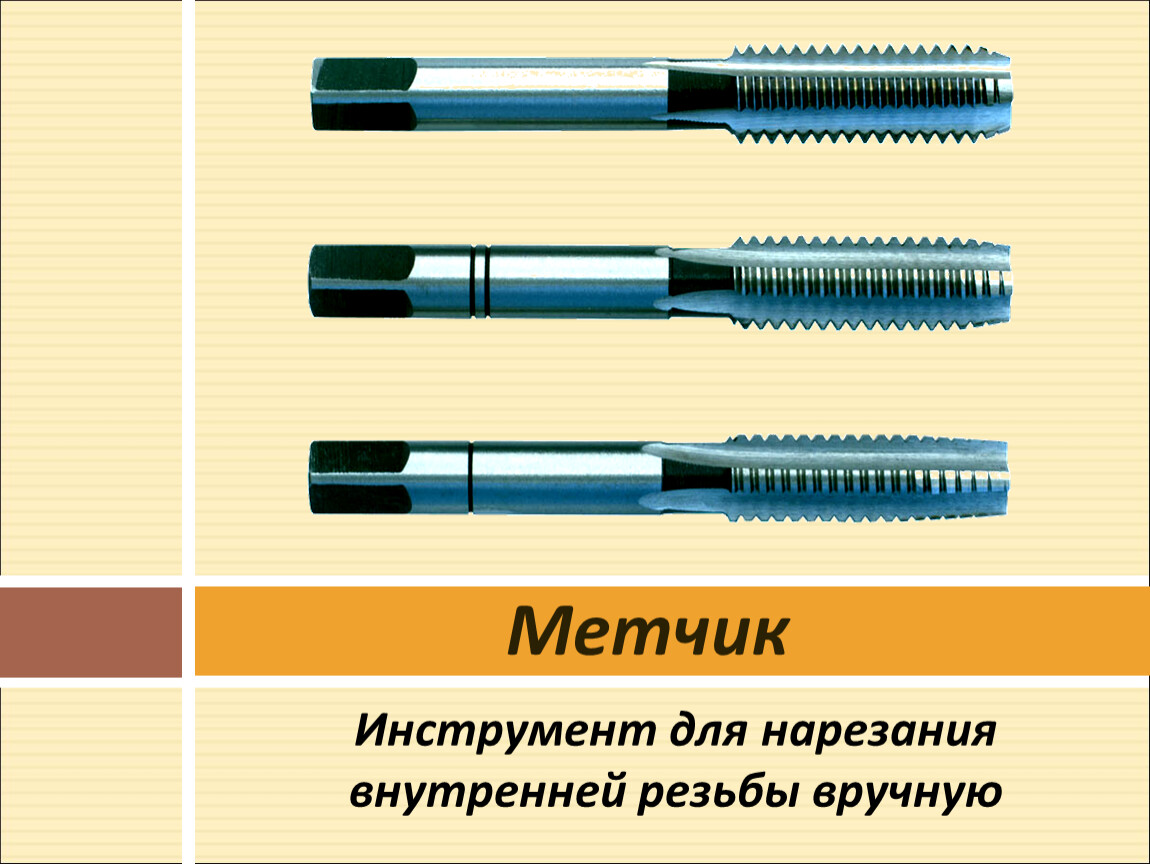

В токарном станке закрепляется цилиндрический стержень и вращается в указанном стрелкой направлении. В то же время подведённый к стержню резьбовой резец перемещается вдоль оси стержня влево. Снимая со стержня стружку, он режет на нём резьбу, идущую по винтовой линии.

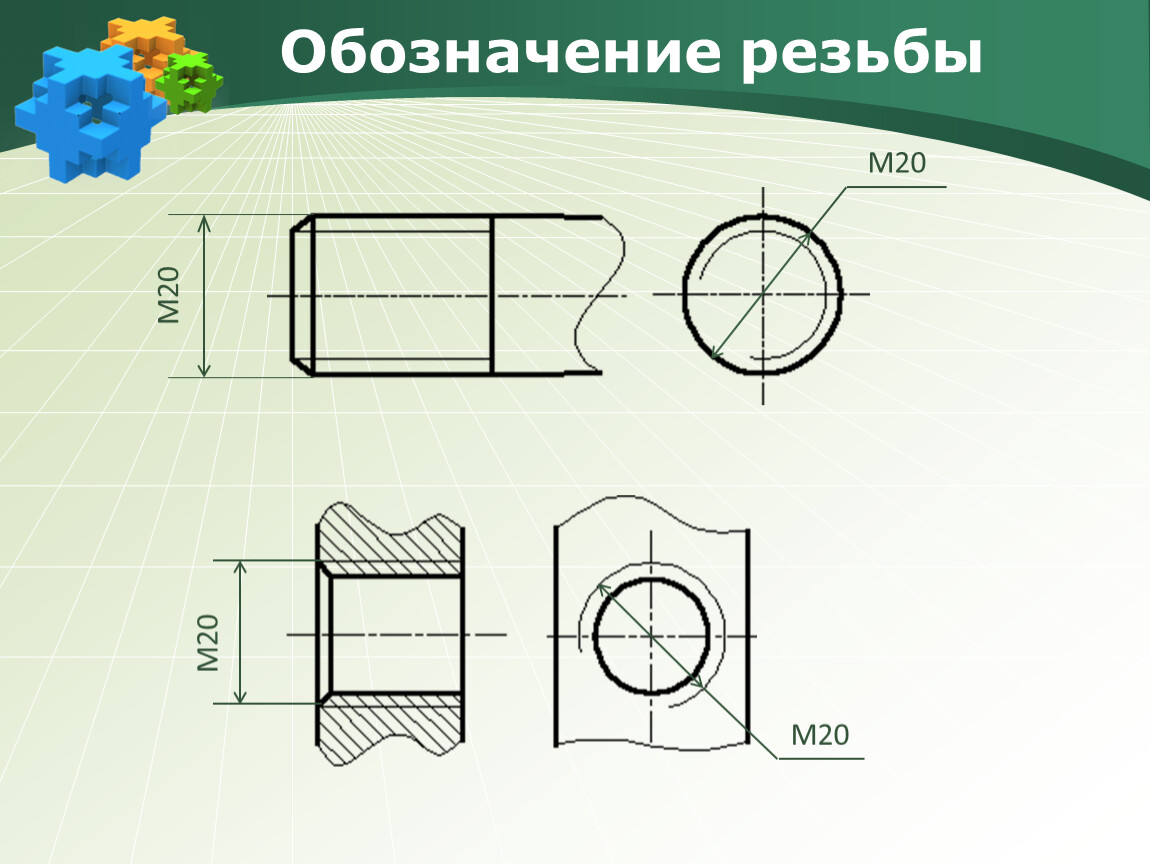

ОБОЗНАЧЕНИЕ МЕТРИЧЕСКОЙ РЕЗЬБЫ
М18х1,5LH
М20

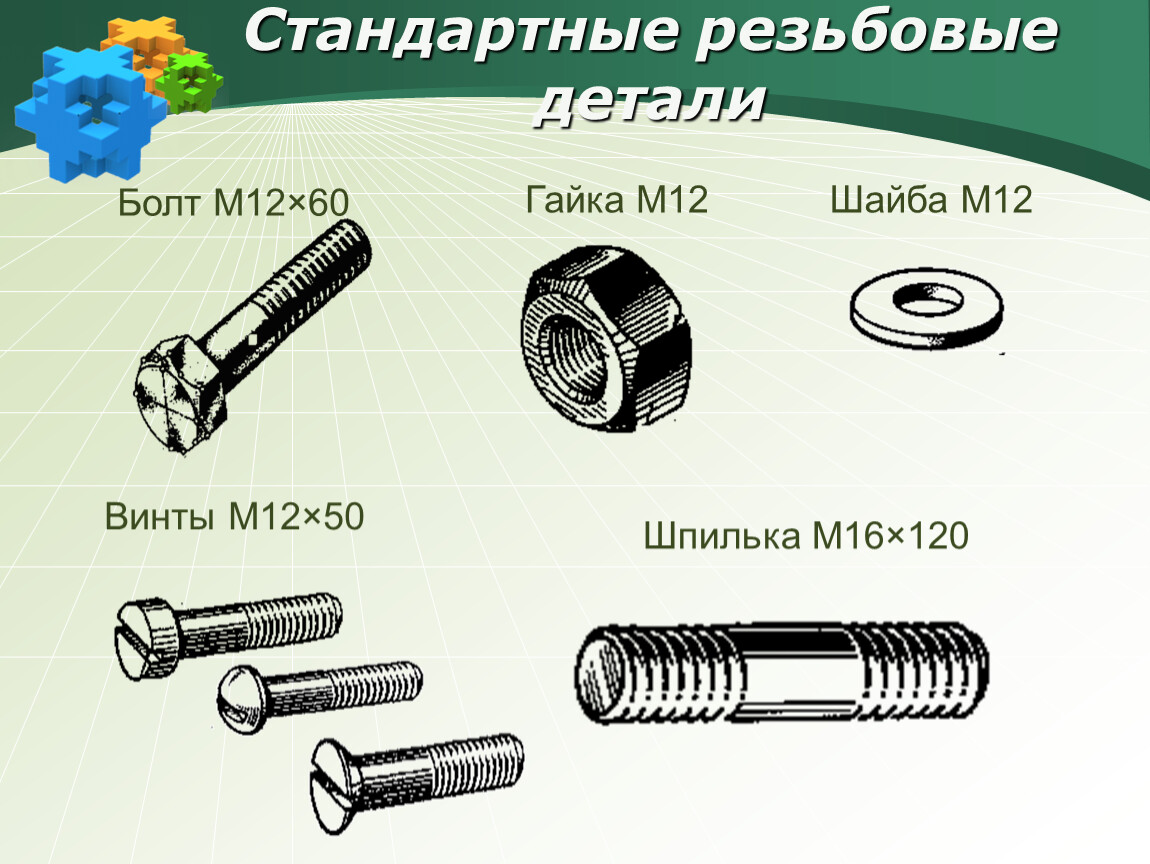

Болт М 12х1,5х40

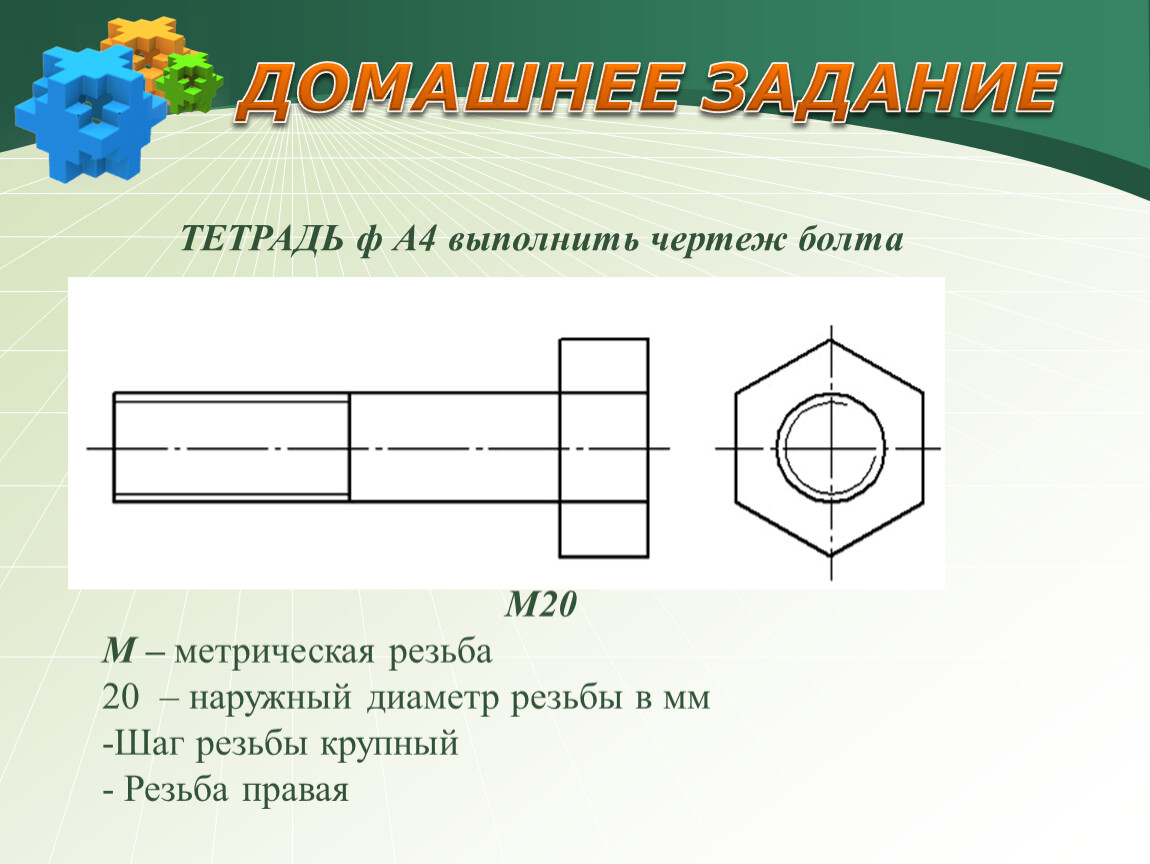

ДОМАШНЕЕ ЗАДАНИЕ
ТЕТРАДЬ ф А4 выполнить чертеж болта
М20

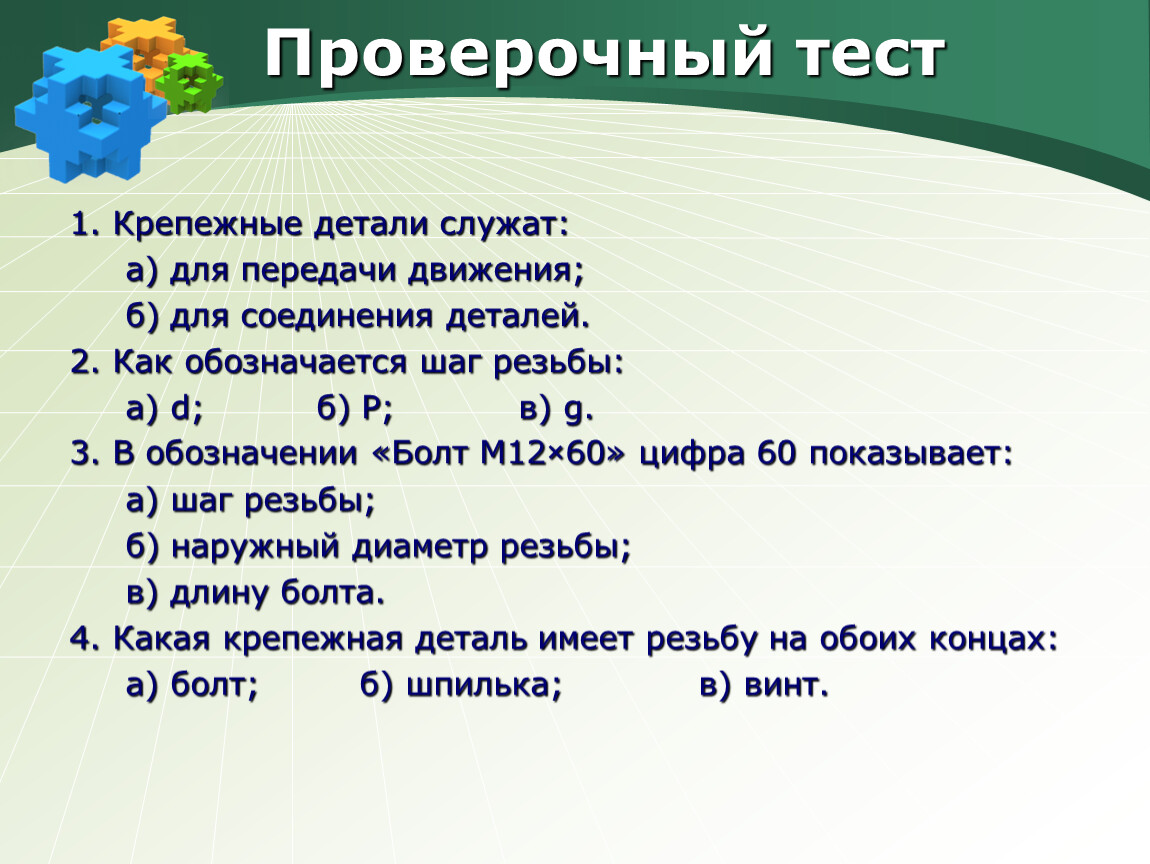

Проверочный тест
1. Крепежные детали служат:
а) для передачи движения;
б) для соединения деталей.
2. Как обозначается шаг резьбы:
а) d; б) P; в) g.
3. В обозначении «Болт М12×60» цифра 60 показывает:
а) шаг резьбы;
б) наружный диаметр резьбы;
в) длину болта.
4. Какая крепежная деталь имеет резьбу на обоих концах:
а) болт; б) шпилька; в) винт.
