"Ручные осколочные гранаты"

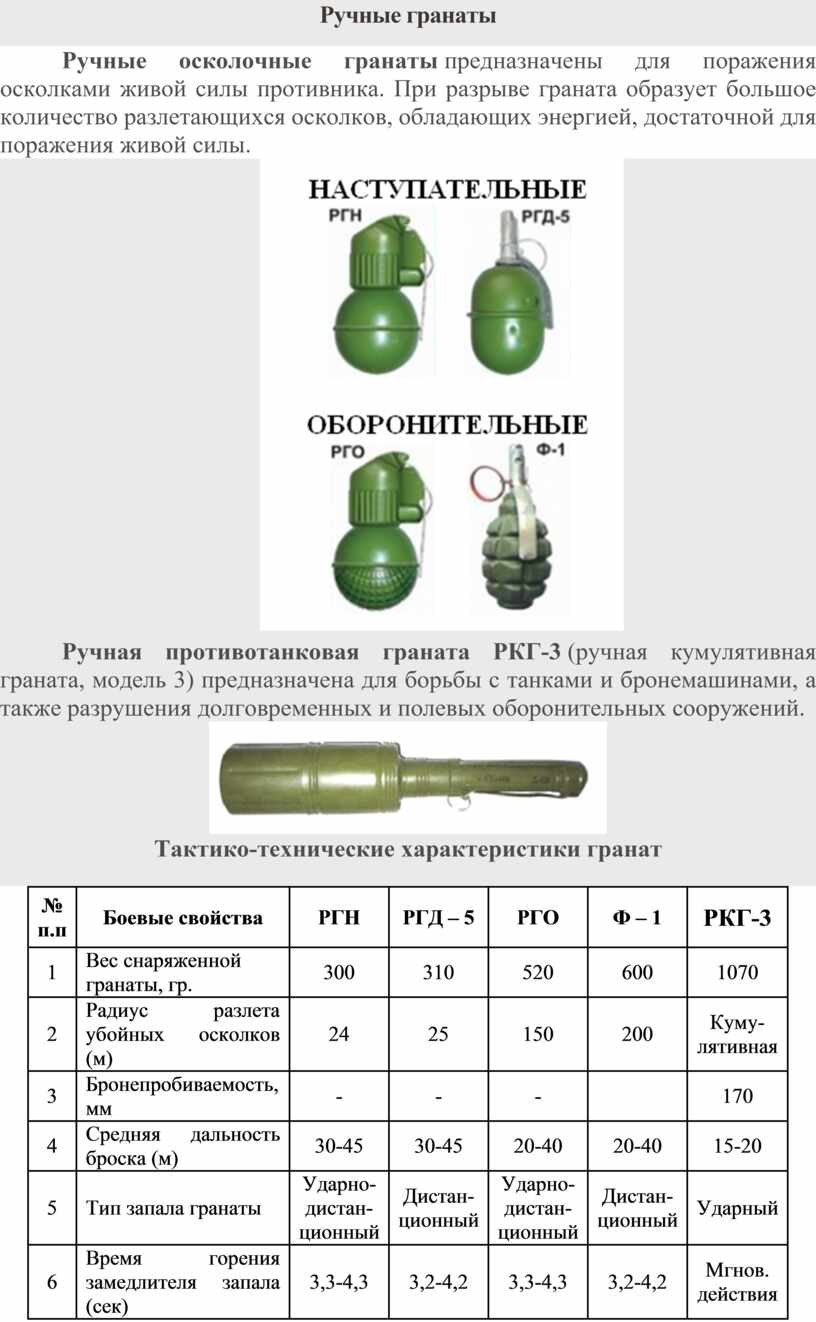

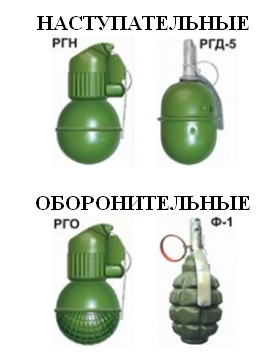

Ручные гранаты

Ручные осколочные гранаты предназначены для поражения осколками живой силы противника. При разрыве граната образует большое количество разлетающихся осколков, обладающих энергией, достаточной для поражения живой силы.

Ручная противотанковая граната РКГ-3 (ручная кумулятивная граната, модель 3) предназначена для борьбы с танками и бронемашинами, а также разрушения долговременных и полевых оборонительных сооружений.

Тактико-технические характеристики гранат

Общее устройство ручных гранат

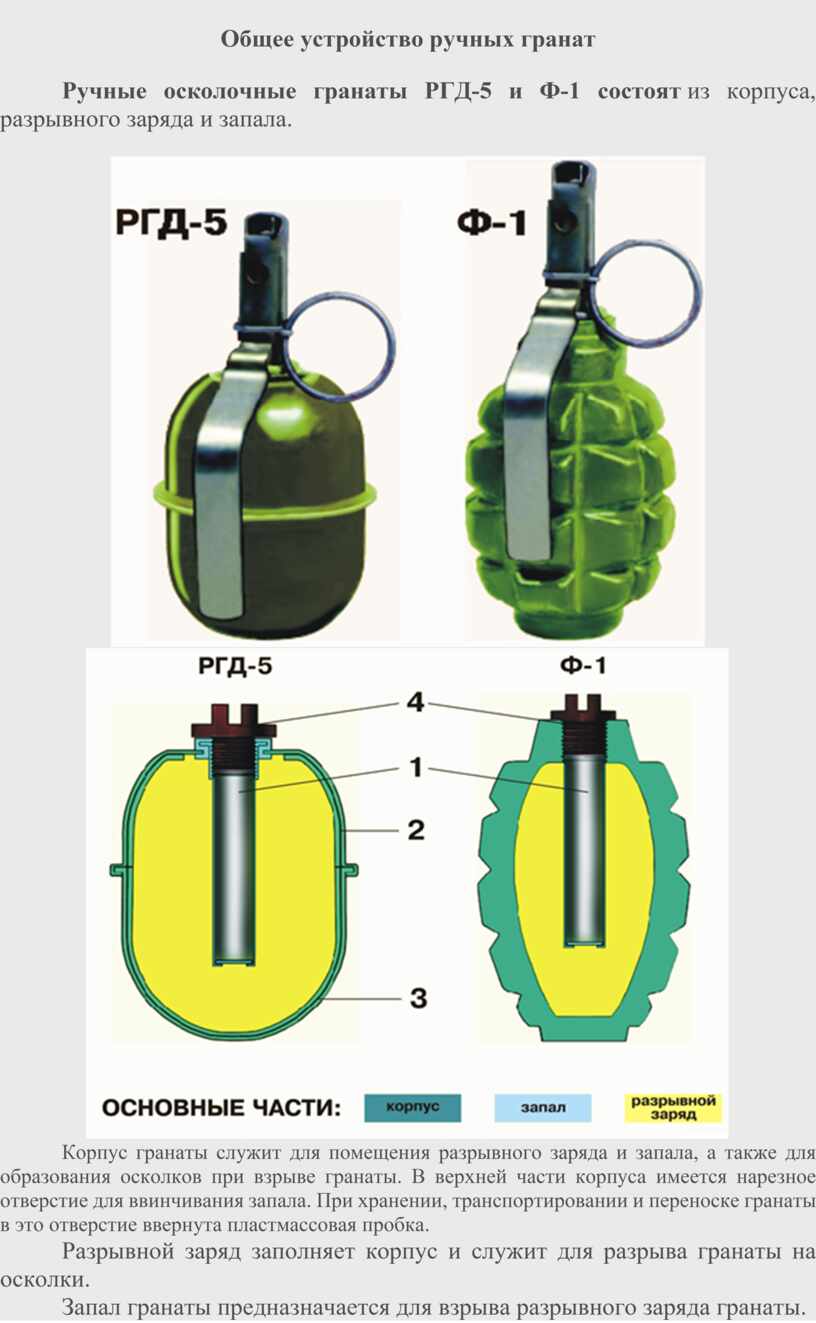

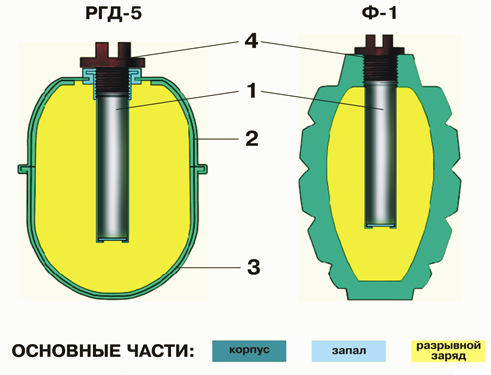

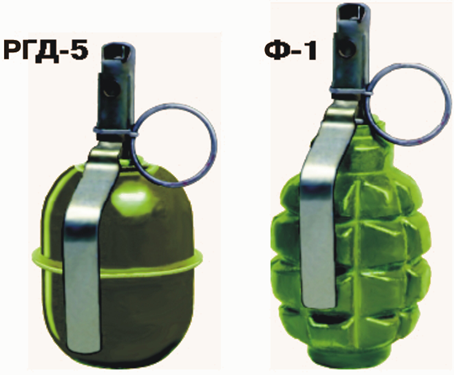

Ручные осколочные гранаты РГД-5 и Ф-1 состоят из корпуса, разрывного заряда и запала.

Корпус гранаты служит для помещения разрывного заряда и запала, а также для образования осколков при взрыве гранаты. В верхней части корпуса имеется нарезное отверстие для ввинчивания запала. При хранении, транспортировании и переноске гранаты в это отверстие ввернута пластмассовая пробка.

Разрывной заряд заполняет корпус и служит для разрыва гранаты на осколки.

Запал гранаты предназначается для взрыва разрывного заряда гранаты.

Ручные осколочные гранаты РГД-5 и Ф-1 комплектуется модернизированным унифицированным запалом к ручным гранатам (УЗРГМ).

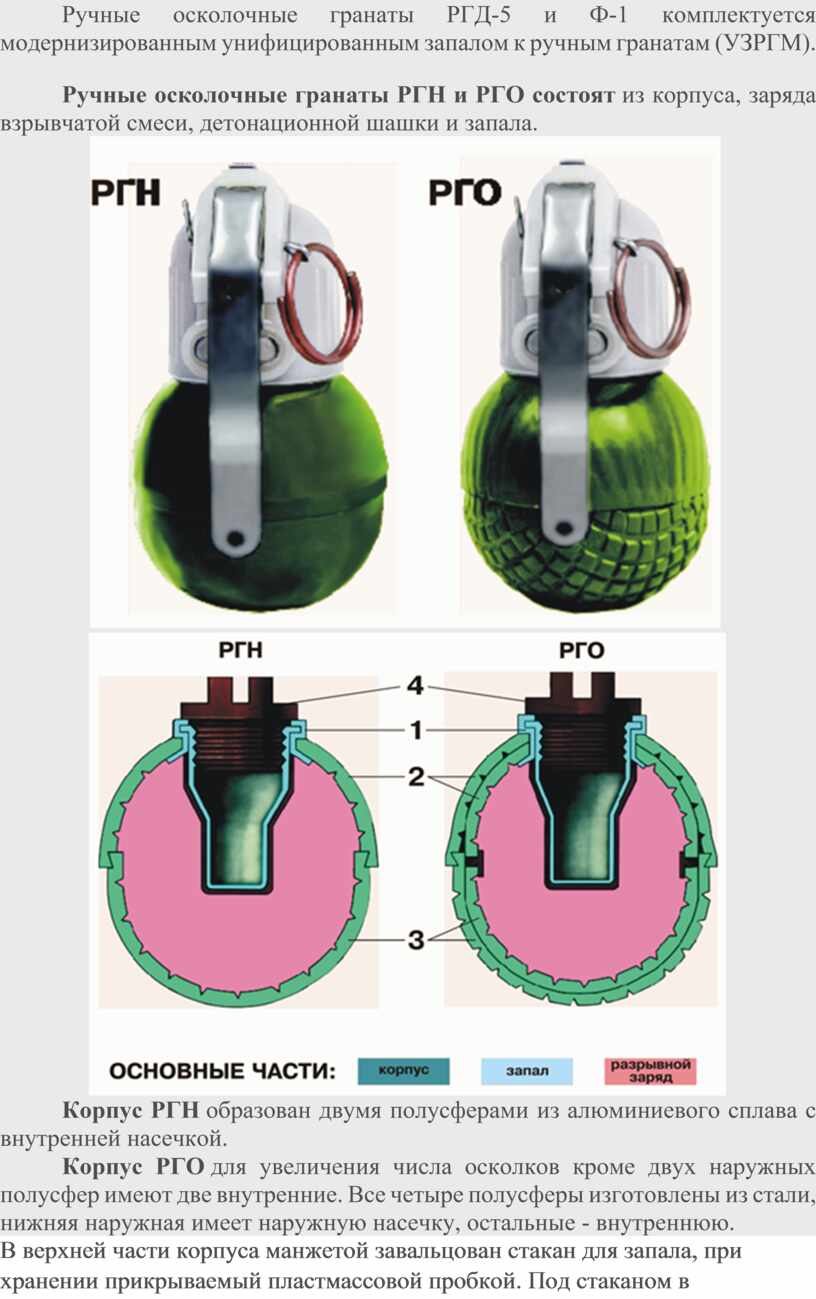

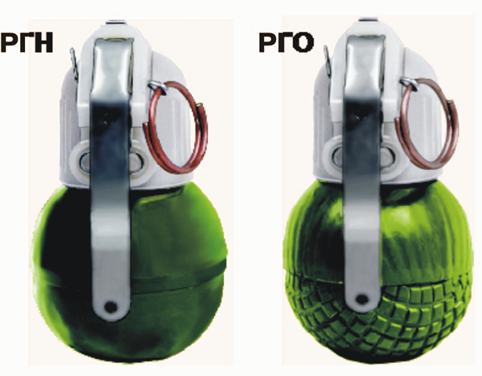

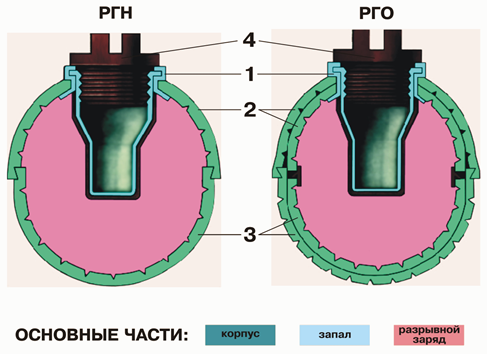

Ручные осколочные гранаты РГН и РГО состоят из корпуса, заряда взрывчатой смеси, детонационной шашки и запала.

Корпус РГН образован двумя полусферами из алюминиевого сплава с внутренней насечкой.

Корпус РГО для увеличения числа осколков кроме двух наружных полусфер имеют две внутренние. Все четыре полусферы изготовлены из стали, нижняя наружная имеет наружную насечку, остальные - внутреннюю.

В верхней части корпуса манжетой завальцован стакан для запала, при хранении прикрываемый пластмассовой пробкой. Под стаканом в углублении внутри взрывчатой смеси помещена детонационная шашка. Запал собран в пластмассовом корпусе, состоит из накольно-предохранительного механизма, датчика цели, дистанционного устройства, механизма дальнего взведения и детонирующего узла.

Накольно-предохранительный механизм обеспечивает безопасность в обращении с гранатой. После того, как выдернута чека гранаты, срабатывает механизм дальнего взведения, который взводит запал через 1-1,8 секунды после броска. Датчик цели обеспечивает мгновенное срабатывание запала при ударе о преграду. Дистанционное устройство обеспечивает замедление подрыва после броска на 3,2-4,2 секунды и дублирует датчик цели, если граната попадает в грязь, снег, падает строго «на бок».

Детонирующий узел закреплен в стакане и состоит из капсюля-детонатора и втулки. Сравнительно сложная конструкция запала обеспечивает сочетание безопасности обращения (6 ступеней предохранения) с гарантированным его срабатыванием. Температурный диапазон работы гранаты от -50 до +50 градусов С. Гранаты РГН и РГО носятся в стандартной гранатной сумке по две или в карманах снаряжения.

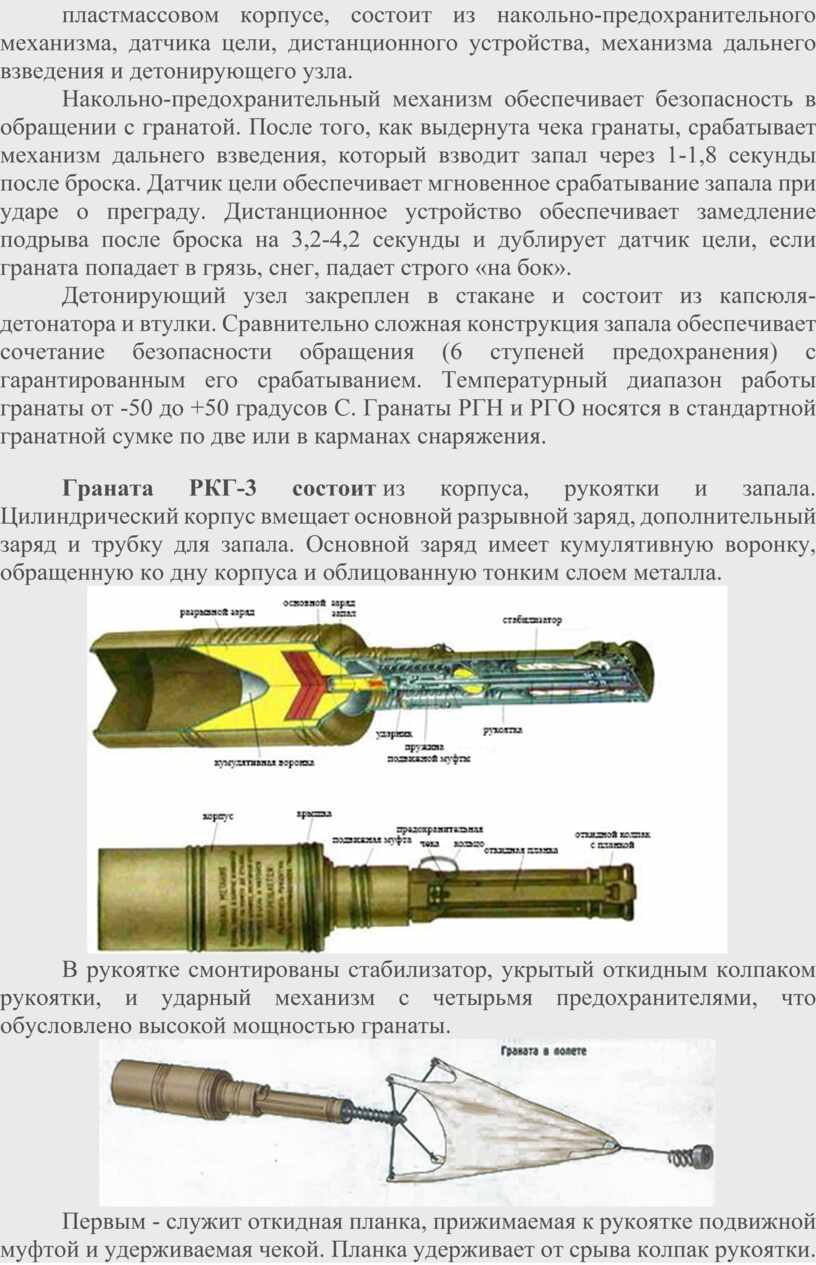

Граната РКГ-3 состоит из корпуса, рукоятки и запала. Цилиндрический корпус вмещает основной разрывной заряд, дополнительный заряд и трубку для запала. Основной заряд имеет кумулятивную воронку, обращенную ко дну корпуса и облицованную тонким слоем металла.

В рукоятке смонтированы стабилизатор, укрытый откидным колпаком рукоятки, и ударный механизм с четырьмя предохранителями, что обусловлено высокой мощностью гранаты.

Первым - служит откидная планка, прижимаемая к рукоятке подвижной муфтой и удерживаемая чекой. Планка удерживает от срыва колпак рукоятки.

Второй предохранитель обеспечивает безопасность при случайном падении гранаты при выдернутой чеке и состоит из планки откидного колпака с шариком, также прижатых к рукоятке.

Третий предохранитель обеспечивает срабатывание запала не ближе 1 м от метающего и выключается после раскрытия стабилизатора.

Четвертый предохранитель управляется инерционным грузом в виде шарика, отжимаемого назад специальной контрпредохранительной пружиной. Стабилизатор гранаты состоит из втулки, матерчатого конуса («парашюта»), четырех проволочных перьев, кольца и пружины. На подвижной муфте рукоятки выполнена резьба для соединения с корпусом. Запал мгновенного действия включает капсюль-детонатор и дополнительный детонатор.

Запалы ручных осколочных гранат

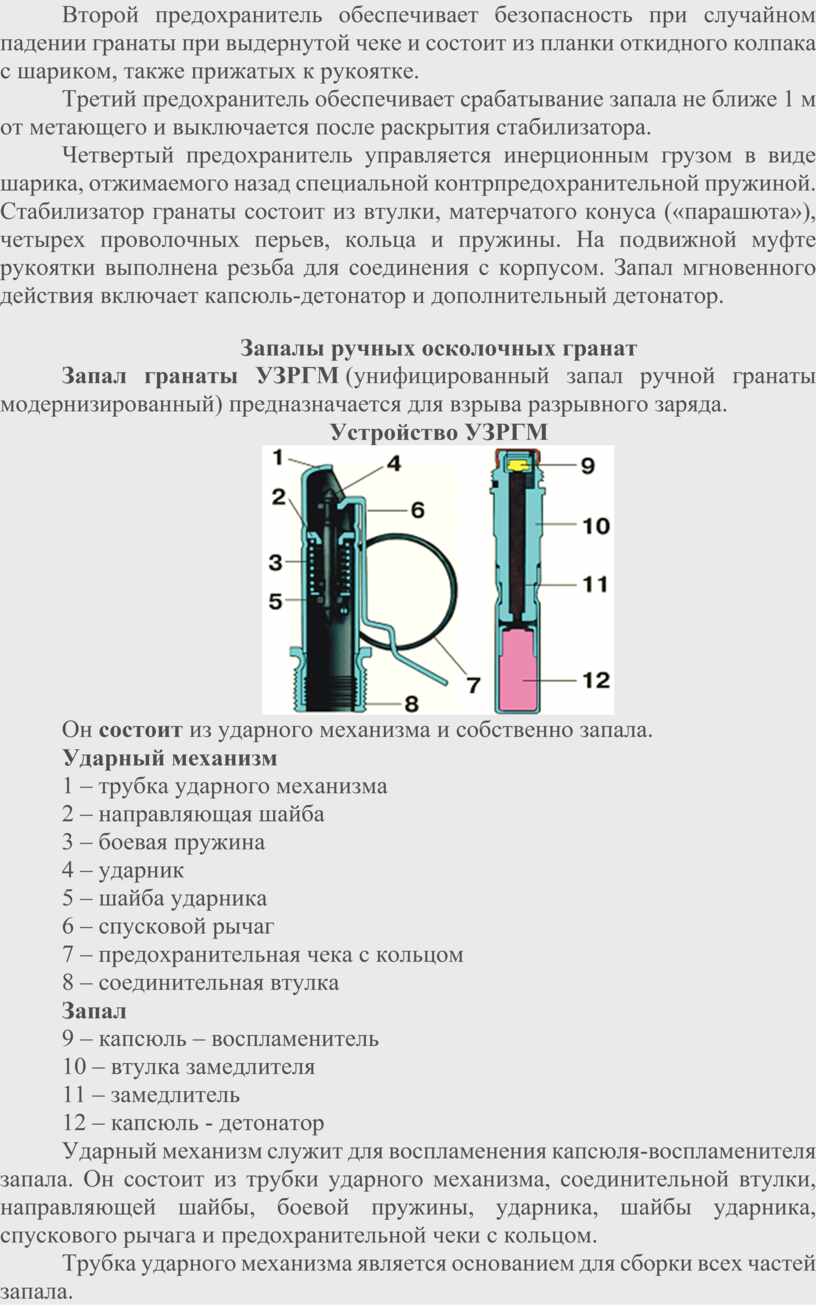

Запал гранаты УЗРГМ (унифицированный запал ручной гранаты модернизированный) предназначается для взрыва разрывного заряда.

Устройство УЗРГМ

Он состоит из ударного механизма и собственно запала.

Ударный механизм

1 – трубка ударного механизма

2 – направляющая шайба

3 – боевая пружина

4 – ударник

5 – шайба ударника

6 – спусковой рычаг

7 – предохранительная чека с кольцом

8 – соединительная втулка

Запал

9 – капсюль – воспламенитель

10 – втулка замедлителя

11 – замедлитель

12 – капсюль - детонатор

Ударный механизм служит для воспламенения капсюля-воспламенителя запала. Он состоит из трубки ударного механизма, соединительной втулки, направляющей шайбы, боевой пружины, ударника, шайбы ударника, спускового рычага и предохранительной чеки с кольцом.

Трубка ударного механизма является основанием для сборки всех частей запала.

Соединительная втулка служит для соединения запала с корпусом гранаты. Она надета на нижнюю часть трубки ударного механизма.
Направляющая шайба является упором для верхнего конца боевой пружины и направляет движение ударника. Она закреплена в верхней части трубки ударного механизма.

В служебном обращении ударник постоянно находится во взведенном состоянии и удерживается вилкой спускового рычага. Спусковой рычаг соединен с трубкой ударного механизма предохранительной чекой. Перед метанием гранаты выворачивается пластмассовая пробка и на ее место вворачивается запал.

При метании гранату берут в руку так, чтобы спусковой рычаг был прижат пальцами к корпусу гранаты. Продолжая плотно прижимать спусковой рычаг, свободной рукой сжимаются (выпрямляются) концы предохранительной чеки, которая выдергивается из запала пальцем за кольцо. После выдергивания чеки положение частей запала не меняется. В момент броска гранаты спусковой рычаг отделяется и освобождает ударник. Ударник под действием боевой пружины накалывает капсюль-воспламенитель. Луч огня от капсюля воспламеняет замедлитель и, пройдя его, передается капсюлю-детонатору. Взрыв капсюля-детонатора инициирует подрыв разрывного заряда. Взрыв разрывного заряда дробит корпус гранаты на осколки.

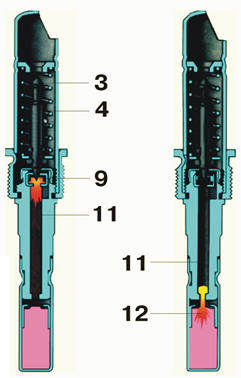

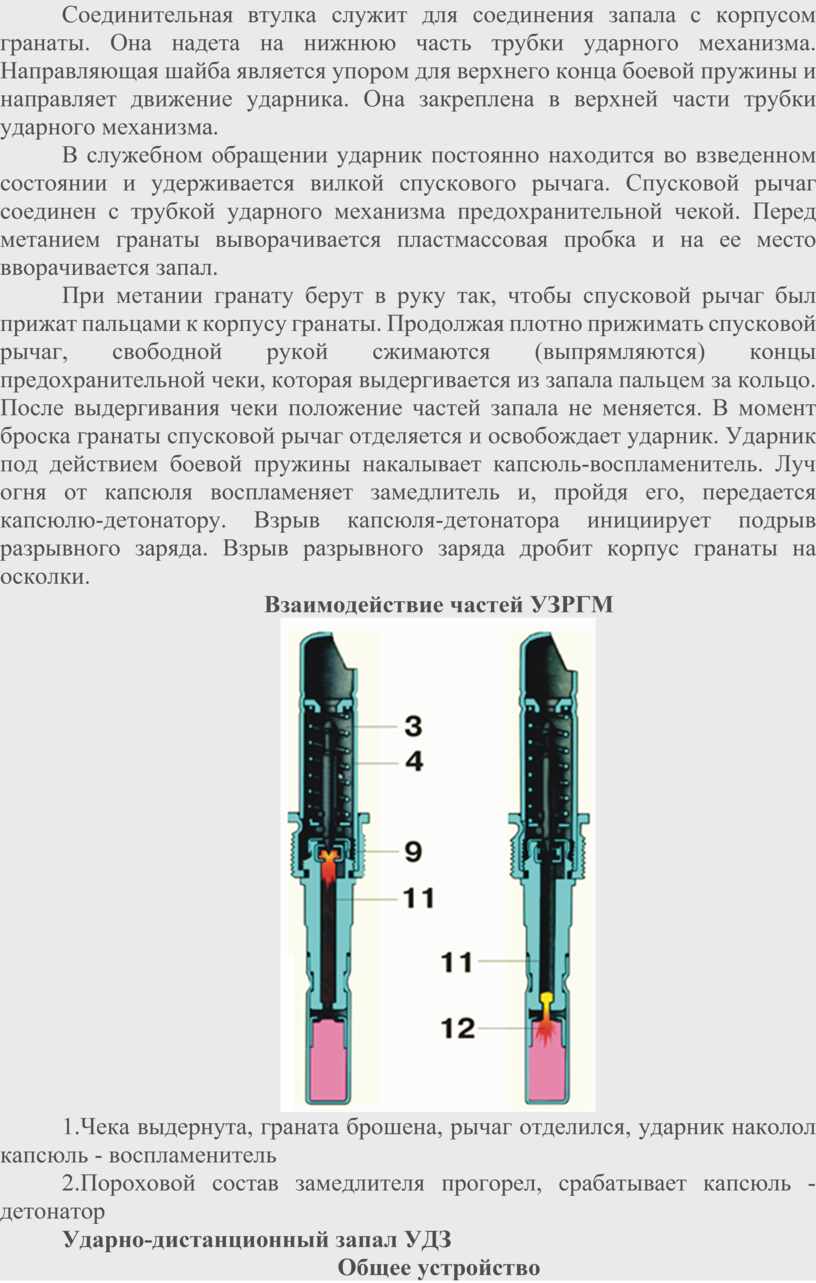

Взаимодействие частей УЗРГМ

1.Чека выдернута, граната брошена, рычаг отделился, ударник наколол капсюль - воспламенитель

2.Пороховой состав замедлителя прогорел, срабатывает капсюль - детонатор

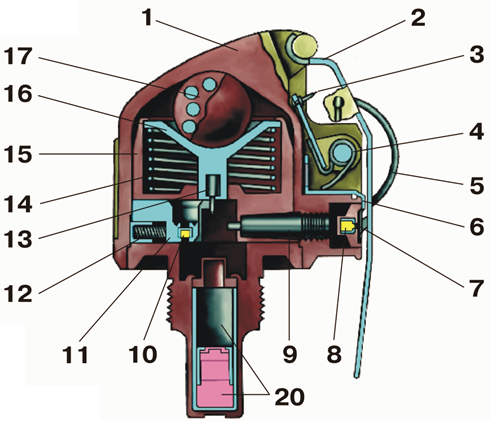

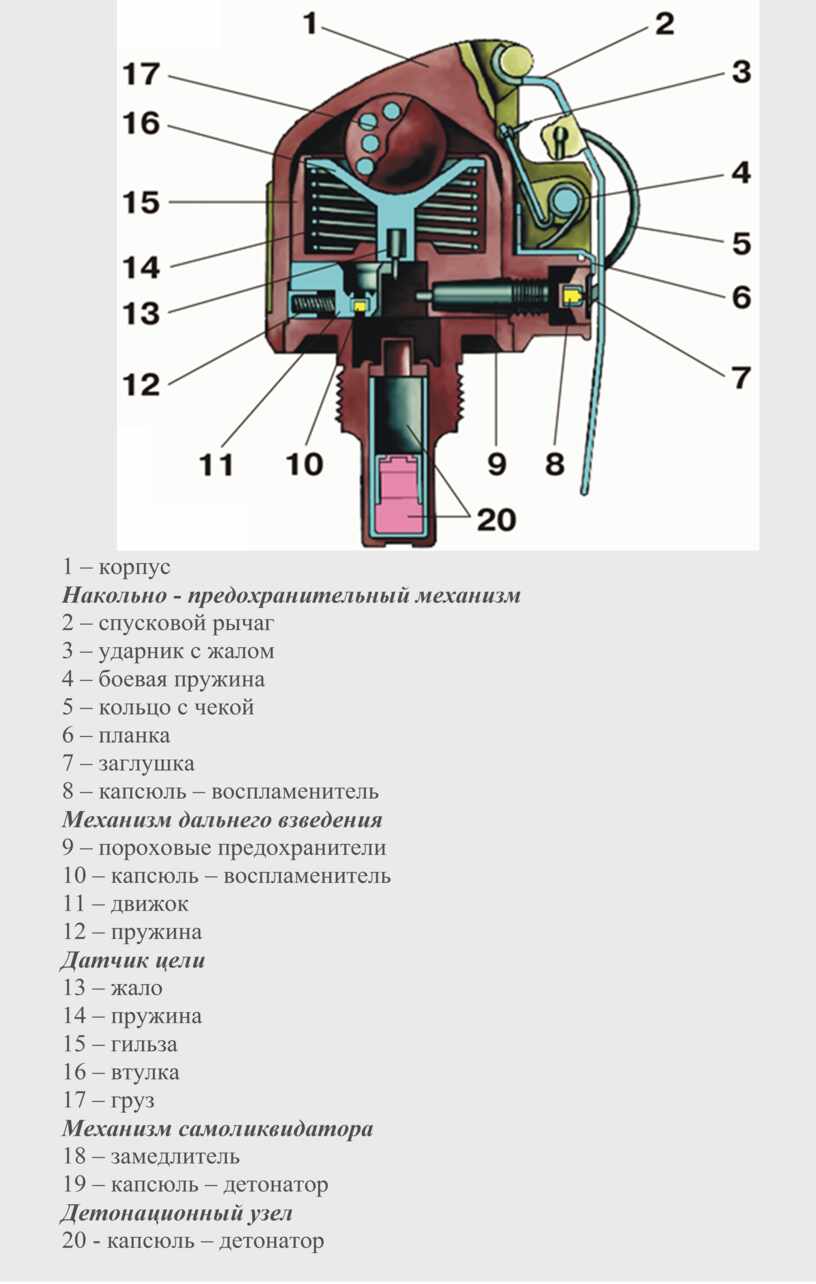

Ударно-дистанционный запал УДЗ

Общее устройство

1 – корпус

Накольно - предохранительный механизм

2 – спусковой рычаг

3 – ударник с жалом

4 – боевая пружина

5 – кольцо с чекой

6 – планка

7 – заглушка

8 – капсюль – воспламенитель

Механизм дальнего взведения

9 – пороховые предохранители

10 – капсюль – воспламенитель

11 – движок

12 – пружина

Датчик цели

13 – жало

14 – пружина

15 – гильза

16 – втулка

17 – груз

Механизм самоликвидатора

18 – замедлитель

19 – капсюль – детонатор

Детонационный узел

20 - капсюль – детонатор
