Сборка молотка в Компасе

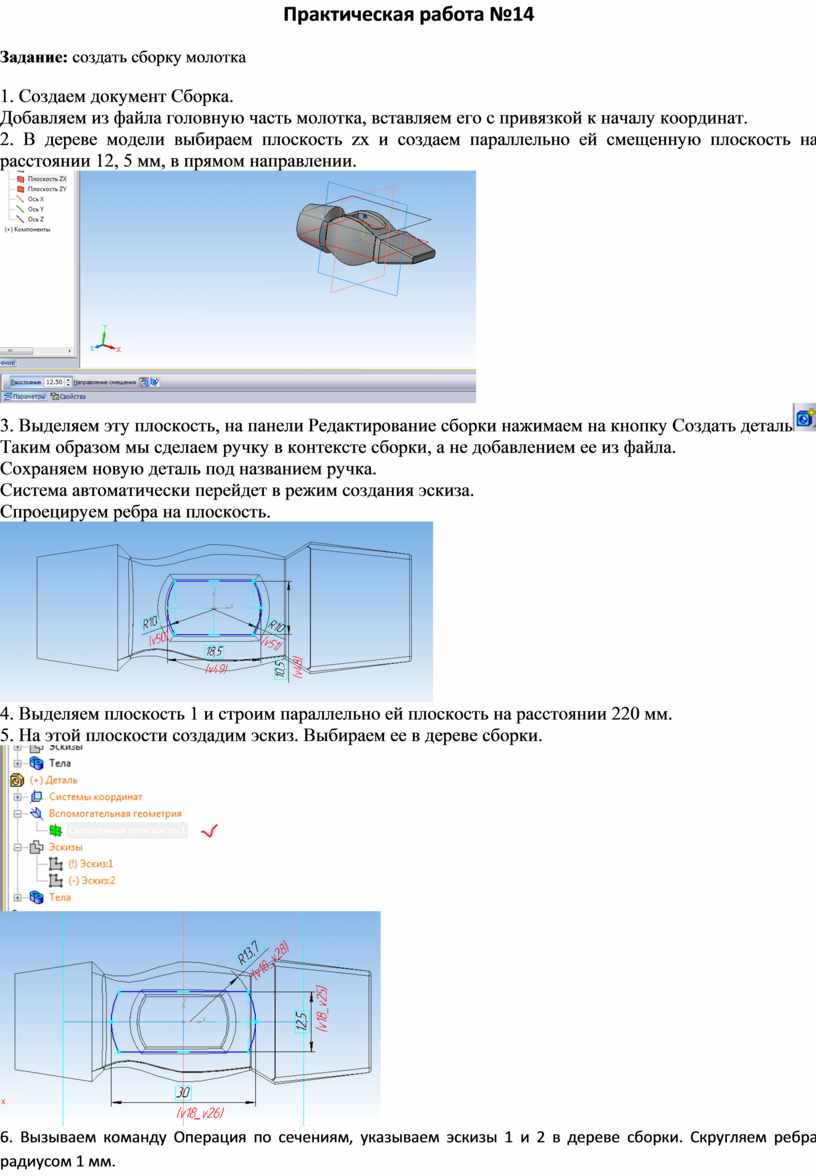

Практическая работа №14

Задание: создать сборку молотка

1. Создаем документ Сборка.

Добавляем из файла головную часть молотка, вставляем его с привязкой к началу координат.

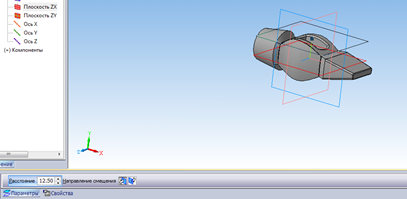

2. В дереве модели выбираем плоскость zx и создаем параллельно ей смещенную плоскость на расстоянии 12, 5 мм, в прямом направлении.

3. Выделяем эту плоскость, на панели Редактирование сборки нажимаем на кнопку Создать деталь

Таким образом мы сделаем ручку в контексте сборки, а не добавлением ее из файла.

Сохраняем новую деталь под названием ручка.

Система автоматически перейдет в режим создания эскиза.

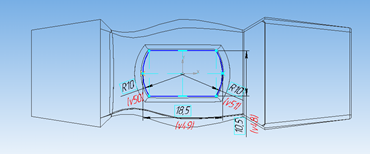

Спроецируем ребра на плоскость.

4. Выделяем плоскость 1 и строим параллельно ей плоскость на расстоянии 220 мм.

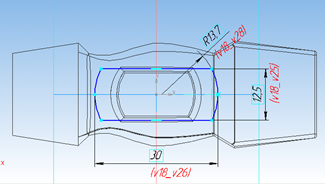

5. На этой плоскости создадим эскиз. Выбираем ее в дереве сборки.

6. Вызываем команду Операция по сечениям, указываем эскизы 1 и 2 в дереве сборки. Скругляем ребра радиусом 1 мм.

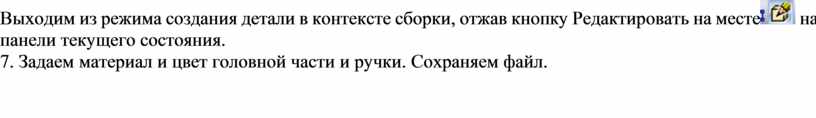

Выходим из режима создания детали в контексте сборки, отжав кнопку Редактировать на месте на панели текущего состояния.

7. Задаем материал и цвет головной части и ручки. Сохраняем файл.
