Создание кольцевой пружины в Компасе

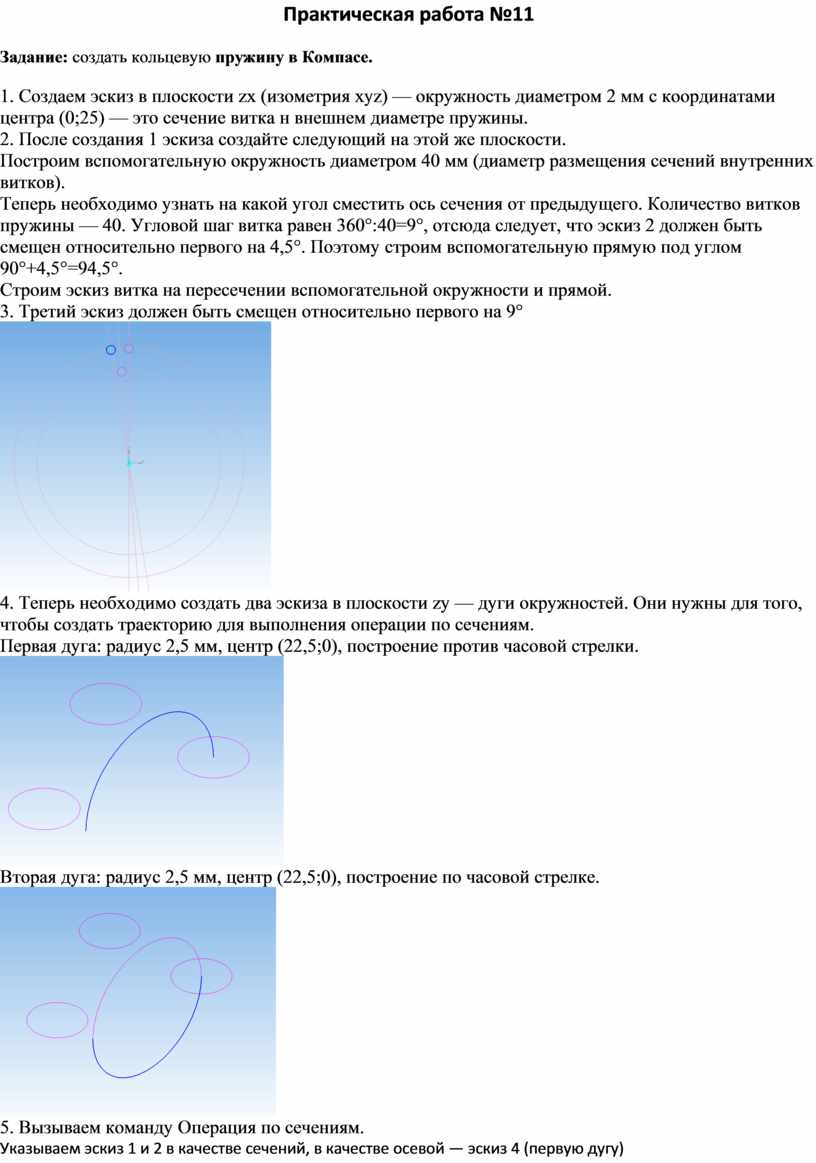

Практическая работа №11

Задание: создать кольцевую пружину в Компасе.

1. Создаем эскиз в плоскости zx (изометрия xyz) — окружность диаметром 2 мм с координатами центра (0;25) — это сечение витка н внешнем диаметре пружины.

2. После создания 1 эскиза создайте следующий на этой же плоскости.

Построим вспомогательную окружность диаметром 40 мм (диаметр размещения сечений внутренних витков).

Теперь необходимо узнать на какой угол сместить ось сечения от предыдущего. Количество витков пружины — 40. Угловой шаг витка равен 360°:40=9°, отсюда следует, что эскиз 2 должен быть смещен относительно первого на 4,5°. Поэтому строим вспомогательную прямую под углом 90°+4,5°=94,5°.

Строим эскиз витка на пересечении вспомогательной окружности и прямой.

3. Третий эскиз должен быть смещен относительно первого на 9°

4. Теперь необходимо создать два эскиза в плоскости zy — дуги окружностей. Они нужны для того, чтобы создать траекторию для выполнения операции по сечениям.

Первая дуга: радиус 2,5 мм, центр (22,5;0), построение против часовой стрелки.

Вторая дуга: радиус 2,5 мм, центр (22,5;0), построение по часовой стрелке.

5. Вызываем команду Операция по сечениям.

Указываем эскиз 1 и 2 в качестве сечений, в качестве осевой — эскиз 4 (первую дугу)

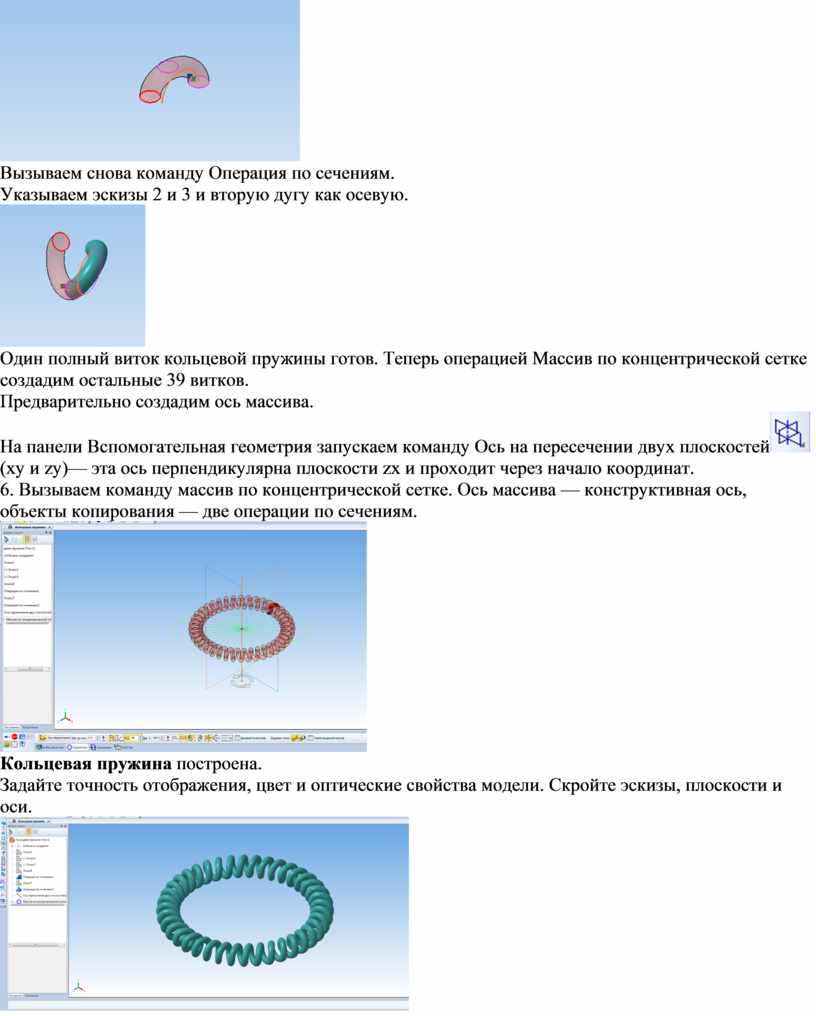

Вызываем снова команду Операция по сечениям.

Указываем эскизы 2 и 3 и вторую дугу как осевую.

Один полный виток кольцевой пружины готов. Теперь операцией Массив по концентрической сетке создадим остальные 39 витков.

Предварительно создадим ось массива.

На панели Вспомогательная геометрия запускаем команду Ось на пересечении двух плоскостей (xy и zy)— эта ось перпендикулярна плоскости zx и проходит через начало координат.

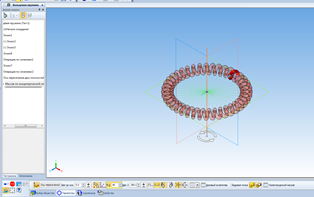

6. Вызываем команду массив по концентрической сетке. Ось массива — конструктивная ось, объекты копирования — две операции по сечениям.

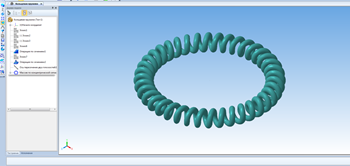

Кольцевая пружина построена.

Задайте точность отображения, цвет и оптические свойства модели. Скройте эскизы, плоскости и оси.
